Produkttyp	Kühl-Gefrierkombination
Marke	Samsung
Modell	RB33J3830SA
Gesamtkapazität	330 L (geschätzt)
Kühlschrankkapazität	230 L (geschätzt)
Gefrierkapazität	100 L (geschätzt)
Abmessungen (H x B x T)	1850 x 700 x 700 mm (geschätzt)
Nettogewicht	75 kg (geschätzt)
Energieeffizienzklasse	A++
Spannung / Frequenz	220-240 V, 50 Hz
Abtauart	No Frost (automatisch)
Hauptfunktionen	Digitaldisplay, LED-Beleuchtung, verstellbare Ablagen, Gemüsefach, Türwarnung
Vom Benutzer austauschbare Teile	Griffe, Dichtungen, Schubladen, Scharniere
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; Türen nur zu zweit handhaben
Reinigung	Mit einem weichen Tuch und lauwarmem Wasser reinigen; abrasive Reinigungsmittel vermeiden
Reparierbarkeit	Ersatzteile auf der Samsung-Website (samsung.com) verfügbar

Häufig gestellte Fragen - RB33J3830SA SAMSUNG

Wie tausche ich den Kühlschrankgriff aus?

Zum Austausch des Griffs entfernen Sie zuerst die Grifffabdeckung und die Schrauben mit einem Schlitzschraubendreher. Setzen Sie den neuen Griff fest auf die Halterungen und ziehen Sie die Schrauben an. Stellen Sie sicher, dass kein Spalt zwischen Griff und Tür vorhanden ist. Verwenden Sie einen Kreuzschlitzschraubendreher und einen Schlitzschraubendreher (nicht im Lieferumfang enthalten).

Wie wechsle ich die Türanschläge?

Das Umkehren der Türen erfordert mindestens zwei Personen. Ziehen Sie den Netzstecker. Entfernen Sie die Kabelführungen, trennen Sie die Steckverbinder, schrauben Sie dann die Scharniere ab, beginnend mit der Kühlschranktür, dann der Gefrierschranktür. Legen Sie den Kühlschrank vorsichtig auf eine Pappe, um an das untere Scharnier zu gelangen. Montieren Sie in umgekehrter Reihenfolge und stellen Sie sicher, dass die Steckverbinder richtig eingesteckt und die Scharniere fest verschraubt sind. Achten Sie beim Anziehen auf die Kabel.

Wie tausche ich die Türdichtung aus?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung durch Abziehen. Bringen Sie eine neue Dichtung an, indem Sie sie ringsherum fest andrücken, damit sie perfekt haftet. Stellen Sie sicher, dass kein Spalt zwischen Dichtung und Tür vorhanden ist, da sonst Kaltluft entweichen könnte.

Wie entferne und setze ich die Schublade wieder ein?

Ziehen Sie die Schublade bis zum Anschlag heraus, neigen Sie sie nach oben und nehmen Sie sie heraus. Zum Wiedereinsetzen gehen Sie umgekehrt vor: Setzen Sie sie in die Führung ein, neigen Sie sie nach unten und schieben Sie sie, bis sie einrastet. Überprüfen Sie, ob sie richtig in der Führung sitzt.

Wie tausche ich das Scharnier aus?

Das Auswechseln der Scharniere erfordert, dass zuvor die Türen entfernt werden. Legen Sie eine Pappe auf den Boden, um die Türen zu schützen. Heben Sie die Türen vorsichtig ab und schrauben Sie die Scharniere ab. Montieren Sie in umgekehrter Reihenfolge. Es wird empfohlen, einen Fachmann zu beauftragen, da die Türen schwer sind und die Scharniere vorsichtig behandelt werden müssen.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie, ob die Temperatur richtig eingestellt ist (normalerweise zwischen 3°C und 5°C für den Kühlschrank). Stellen Sie sicher, dass die Türdichtungen in gutem Zustand sind und dicht schließen. Reinigen Sie die hinteren Lüftungsgitter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Samsung-Kundendienst.

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie das digitale Bedienfeld an der Tür oder im Innenraum. Drücken Sie die entsprechenden Tasten, um die Temperatur des Kühlschranks und des Gefrierschranks einzustellen. Informationen zu den genauen Einstellungen finden Sie in der Bedienungsanleitung.

Der Kühlschrank macht Geräusche: Ist das normal?

Ja, einige Geräusche sind normal: Summen des Kompressors, Zirkulation des Kältemittels, Geräusche der Lüfter. Wenn das Geräusch übermäßig oder ungewöhnlich wird (Quietschen, Klappern), überprüfen Sie, ob das Gerät waagerecht steht und nicht an einer Wand oder einem Möbelstück anstößt. Wenden Sie sich an einen Fachmann, wenn das Geräusch anhält.

Wie reinige ich den Kühlschrank?

Ziehen Sie den Netzstecker. Entnehmen Sie die Lebensmittel und die Ablagen. Reinigen Sie das Innere mit einem weichen Tuch, das mit lauwarmem Wasser und mildem Reinigungsmittel angefeuchtet ist. Spülen und trocknen Sie ab. Verwenden Sie niemals abrasive Reinigungsmittel oder Lösungsmittel. Für die Außenseite verwenden Sie ein feuchtes Tuch und trocknen Sie es ab.

Wo finde ich Ersatzteile für dieses Modell?

Besuchen Sie die offizielle Samsung-Website (samsung.com) und gehen Sie zum Bereich Ersatzteile. Geben Sie die Modellnummer (RB33J3830SA) ein, um die verfügbaren Teile anzuzeigen. Die vom Benutzer austauschbaren Teile sind Griffe, Dichtungen, Schubladen und Scharniere. Für andere Teile wenden Sie sich an einen autorisierten Kundendienst.

BEDIENUNGSANLEITUNG RB33J3830SA SAMSUNG

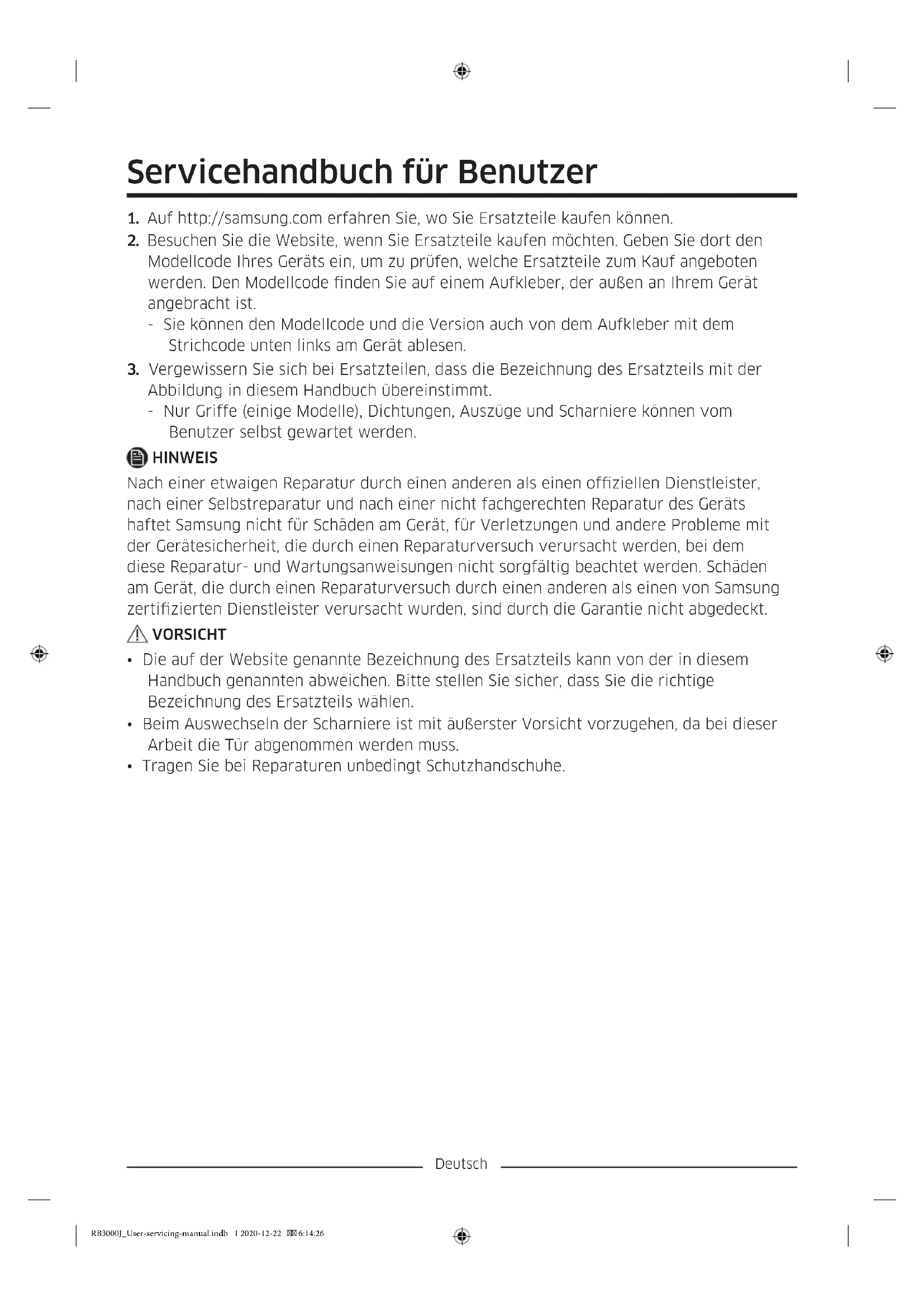

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
- Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

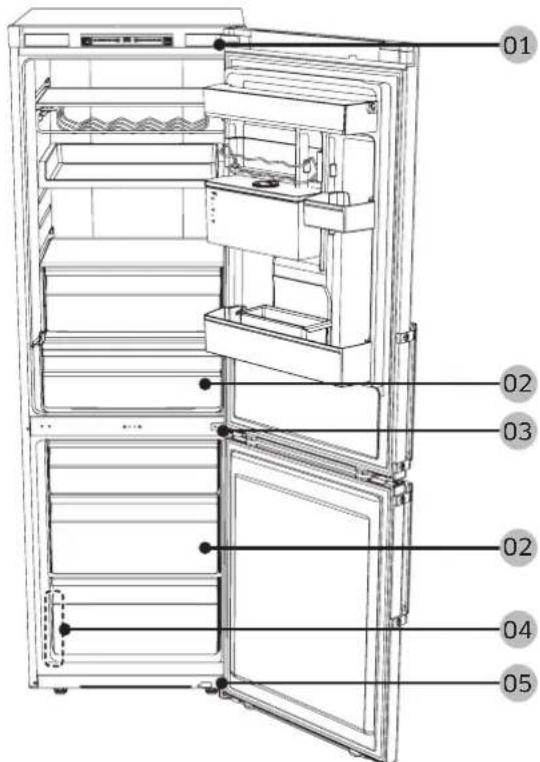

01 02 03 02 04 05

01 Scharnierabdeckung 02 Auszug
03 Mittleres Scharnier 04 Strichcode-Aufkleber
05 Unteres Scharnier

Deutsch

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

Entfernen Sie mit einem Schlitzschraubendreher (-) zunächst die Kappen an den Griffen und dann die Schrauben.

HINWEIS

Entfernen Sie auf der anderen Seite der Gerätetür ebenfalls die Abdeckkappen mit dem Schlitzschraubendreher (-). Befestigen Sie dann den Türgriff in den nun zugänglichen Bohrungen, und setzen Sie anschließend die Kappen auf die Schrauben in den Griffen.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an.

Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

1. Ziehen Sie den Auszug bis zum Anschlag heraus.

2. Kippen Sie den Auszug nach oben und ziehen Sie ihn ganz heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen ä ußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher 11 mm-Schlüssel

8 mm-Steckschlüssel (für Schrauben)

Wechseln des Türanschlags

Abdeckung für die Türaussparung

Nur Modell *RB37*

Abdecku für die Türaussp

Abdeckung für die
Türaussparung

1. Entfernen Sie die Kabelabdeckung.

2. Nehmen Sie die Abdeckung für die Türaussparung heraus.

3. Entfernen Sie wie in den folgenden Abbildungen gezeigt die Scharnierabdeckung.

- Schieben Sie einen Schlitzschraubendreher ein und setzen Sie sie wieder ein (siehe Abbildung 1). - Wie in Abbildung 2 dargestellt, hebeln Sie die Abdeckung hoch und drücken Sie einen Haken wie in Abbildung 3 gezeigt hinein. (Achten Sie darauf, den Draht der Scharnierabdeckung nicht durch übermäßige Krafteinwirkung zu beschädigen.)

- Entfernen Sie die Scharnierabdeckung, in dem Sie von unten gegen den in Abbildung 4 rot markierten Bereich drücken (Abbildung 5).

Deutsch

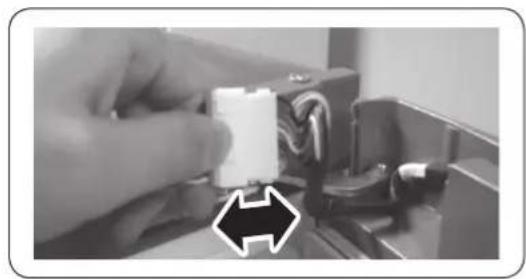

1. Trennen Sie den Kabelverbinder für die Kühlschranktür. (Nur bei Modellen mit externem Display).
2. Lösen Sie die Schrauben. (Achten Sie darauf, dass die Gerätetür dabei nicht herunterfällt.)
3. Entfernen Sie die Tür des Kühlabteils, indem Sie sie vorsichtig gerade nach oben aus dem mittleren Scharnier heben.

⚠ VORSICHT

Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.

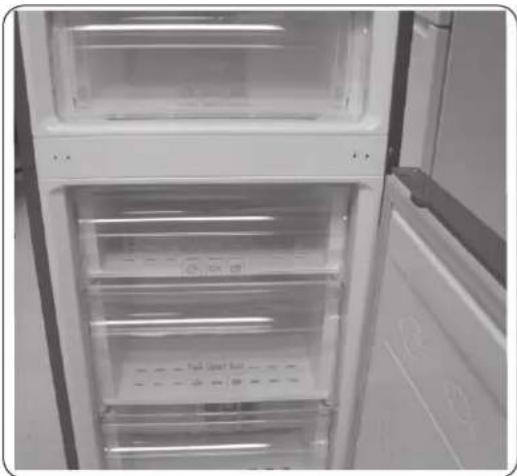

1. Zum Entfernen des mittleren Scharniers lösen Sie die Schrauben mit einem Kreuzschlitz-Schraubendreher (+).

VORSICHT

Sie müssen die Kühlschranktür abstützen, da sie nach vorne fallen kann.

Deutsch

Unteres Scharnier Justierfuß

1. Heben Sie die Tür des Gefrierabteils vorsichtig gerade nach oben aus dem unteren Scharnier.

2. Legen Sie den Kühlschrank vorsichtig auf den Rücken. Entfernen Sie das Bein (gegen den Uhrzeigersinn abschrauben) und das untere Scharnier.

HINWEIS

Um das Gerät zu schützen, schneiden Sie ein großes Pappstück von der Verpackung ab und legen Sie es unter das Gerät.

1. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie die Tür in umgekehrter Reihenfolge wieder einbauen.

⚠ VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
