Tuotetyyppi	Jääkaappi-pakastin
Merkki	Samsung
Malli	RB33J3830SA
Kokonaiskapasiteetti	330 L (arvio)
Jääkaapin kapasiteetti	230 L (arvio)
Pakastimen kapasiteetti	100 L (arvio)
Mitat (K x L x S)	1850 x 700 x 700 mm (arvio)
Nettopaino	75 kg (arvio)
Energialuokka	A++
Jännite / Taajuus	220-240 V, 50 Hz
Sulatustapa	No Frost (automaattinen)
Tärkeimmät toiminnot	Digitaalinäyttö, LED-valaistus, säädettävät hyllyt, vihanneslaatikko, oven hälytys
Käyttäjän vaihdettavat osat	Kahvat, tiivisteet, laatikot, saranat
Turvallisuus	Irrota pistoke ennen toimenpiteitä; ovien käsittely vaatii kaksi henkilöä
Huolto	Puhdista pehmeällä liinalla ja haalealla vedellä; vältä hankaavia aineita
Korjattavuus	Osat saatavana Samsungin verkkosivuilta (samsung.com)

Usein kysytyt kysymykset - RB33J3830SA SAMSUNG

Kuinka vaihdan jääkaapin kahvan?

Vaihda kahva poistamalla ensin kahvan kansi ja ruuvit litteällä ruuvimeisselillä. Asenna uusi kahva painamalla se lujasti kiinnikkeisiin ja kiristä ruuvit. Varmista, ettei kahvan ja oven välillä ole rakoa. Käytä ristipääruuvimeisseliä ja litteää ruuvimeisseliä (eivät sisälly toimitukseen).

Kuinka käännän jääkaapin ovet?

Ovien kääntäminen vaatii vähintään kaksi henkilöä. Irrota laite verkkovirrasta. Irrota kaapelisuojukset, kytke liittimet irti ja ruuvaa saranat irti aloittaen jääkaapin ovesta, sitten pakastimen ovesta. Aseta jääkaappi varovasti pahvin päälle, jotta pääset käsiksi alasaranaan. Kokoa päinvastaisessa järjestyksessä varmistaen, että liittimet on kytketty oikein ja saranat on kiinnitetty tukevasti. Ole varovainen kaapeleiden kanssa kiristäessä.

Kuinka vaihdan oven tiivisteen?

Avaa ovi ja poista vanha tiiviste irrottamalla se. Kiinnitä uusi tiiviste painamalla se tiukasti ympäriinsä, jotta se tarttuu kunnolla. Varmista, ettei tiivisteen ja oven välillä ole rakoa, muuten kylmä ilma voi päästä ulos.

Kuinka irrotan ja asennan laatikon takaisin?

Vedä laatikko ääriasentoon, kallista sitä ylöspäin ja irrota se. Aseta se takaisin päinvastaisessa järjestyksessä: työnnä se kiskoon, kallista alaspäin ja työnnä, kunnes se lukittuu. Tarkista, että se on oikein kiskossa.

Kuinka vaihdan saranan?

Saranojen vaihto edellyttää ovien irrottamista. Aseta pahvi lattialle suojaamaan ovia. Irrota ovet nostamalla ne varovasti, sitten ruuvaa saranat irti. Kokoa päinvastaisessa järjestyksessä. On suositeltavaa kutsua ammattilainen, sillä ovet ovat painavia ja saranoita on käsiteltävä varovasti.

Mitä tehdä, jos jääkaappi ei jäähdytä tarpeeksi?

Tarkista, että lämpötila on asetettu oikein (yleensä 3–5 °C jääkaapille). Varmista, että oven tiivisteet ovat hyvässä kunnossa ja sulkeutuvat tiiviisti. Puhdista takana olevat ilmanvaihtoritilät. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Samsung-huoltoon.

Kuinka säädän jääkaapin lämpötilan?

Käytä digitaalista ohjauspaneelia, joka sijaitsee ovessa tai sisällä. Paina vastaavia painikkeita säätääksesi jääkaapin ja pakastimen lämpötilaa. Tarkat asetukset löytyvät käyttöohjeesta.

Jääkaappi pitää ääntä: onko se normaalia?

Kyllä, tietyt äänet ovat normaaleja: kompressorin hurina, kylmäaineen kierto, puhaltimien ääni. Jos ääni muuttuu liian kovaksi tai epätavalliseksi (narinaa, naksuntaa), tarkista, että laite on suorassa eikä kosketa seinään tai huonekaluun. Ota yhteyttä ammattilaiseen, jos ääni jatkuu.

Kuinka puhdistan jääkaapin?

Irrota laite verkkovirrasta. Poista elintarvikkeet ja hyllyt. Puhdista sisäpuoli pehmeällä liinalla, joka on kostutettu haalealla vedellä ja miedolla pesuaineella. Huuhdo ja kuivaa. Älä koskaan käytä hankaavia aineita tai liuottimia. Ulkopuoli puhdistetaan kostealla liinalla ja kuivataan.

Mistä löydän varaosia tälle mallille?

Käy Samsungin virallisilla verkkosivuilla (samsung.com) ja siirry Varaosat-osioon. Syötä mallikoodi (RB33J3830SA) nähdäksesi saatavilla olevat osat. Käyttäjän vaihdettavia osia ovat kahvat, tiivisteet, laatikot ja saranat. Muiden osien osalta ota yhteyttä valtuutettuun huoltoon.

KÄYTTÖOHJE RB33J3830SA SAMSUNG

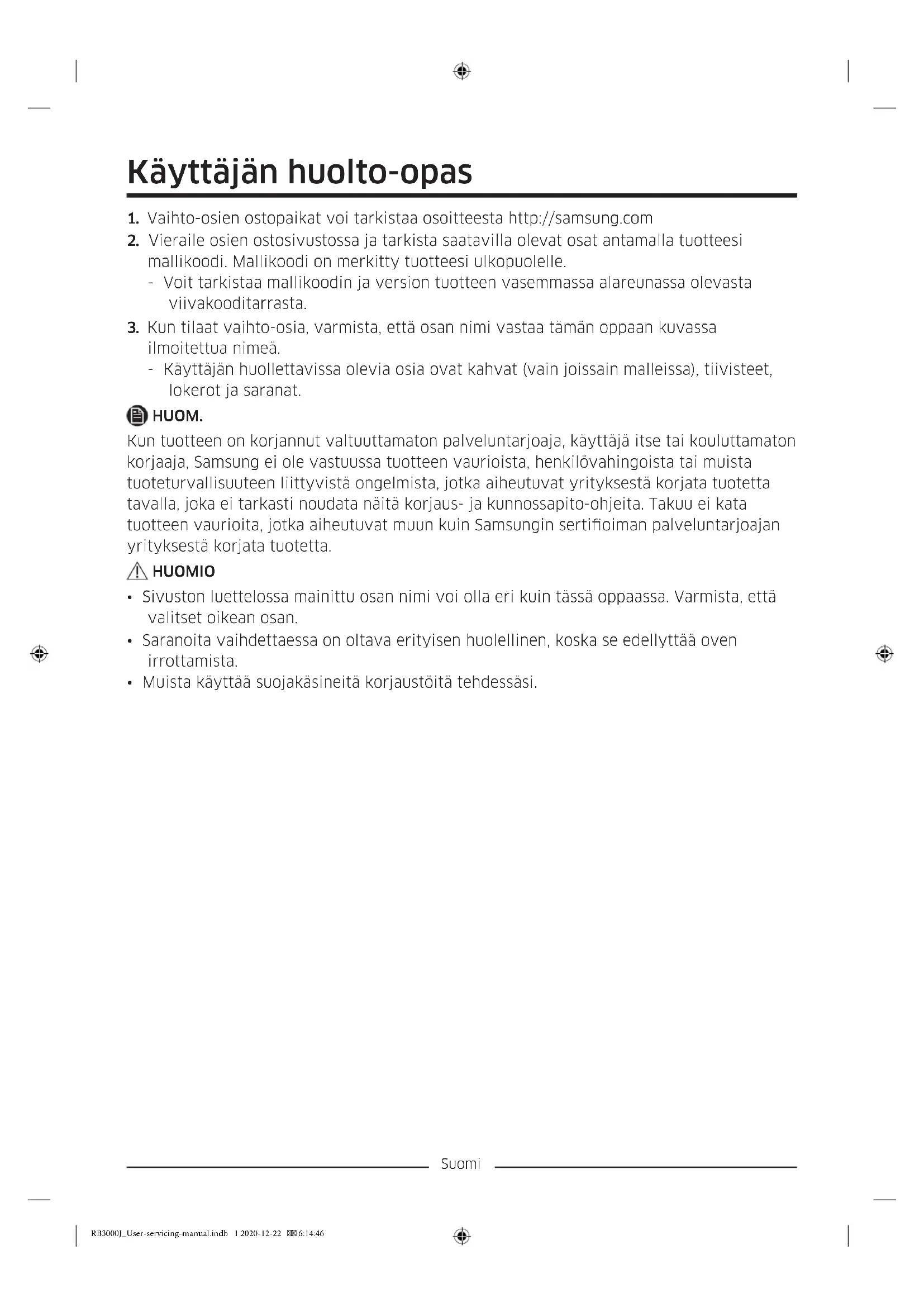

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

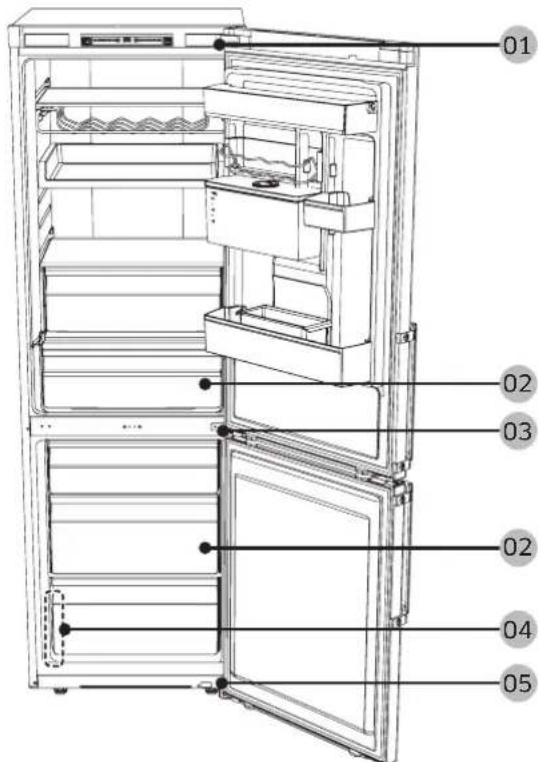

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 02 03 02 04 05

01 Saranasuojus 02 Lokero
03 Keskisarana 04 Viivakooditarra
05 Sarana, ala

Suomi

Kahvan vaihto

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli

Kahvojen irrottaminen

Irrota kahvan tulppa ja ruuvit litteäpäisellä ruuvimeisselillä (-).

HUOM.

Irrota kahva litteäpäisellä ruuvimeisselillä (-) ja kokoa kahva ja kahvan tulppa.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

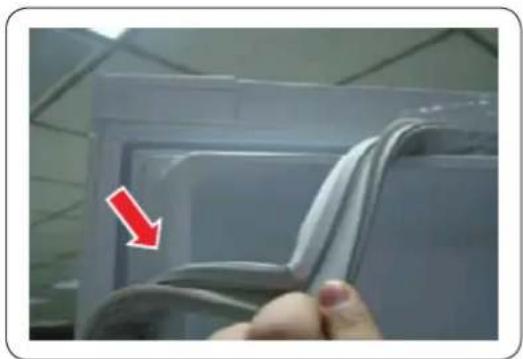

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen.

Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

1. Vedä lokero mahdollisimman pitkälle ulos.

2. Kallista lokeroa ylös ja vedä se pois paikaltaan.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, että tappi on kiristetty saranaan tiukasti.
• Tarkista, että sarana on tiukasti kiinni kaapissa.
  • Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

Kuusiokoloavain (5 mm)

Oven kätisyyden vaihtaminen

Oven johtosudus

Vain malli RB37

L Over Johnesus

1. Irrota oven johtosuojus.

Suomi

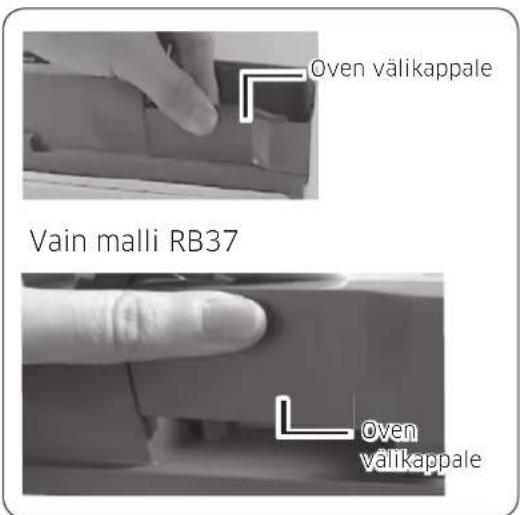

Oven välikappale Vain malli RB37 Oven välikappale

1. Irrota oven välikappale.

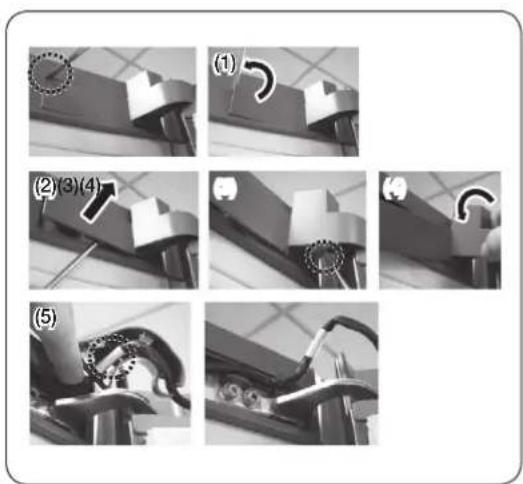

2. Irrota saranasuojus ja paina koukkua seuraavissa kuvissa näytetyllä tavalla.

3. Aseta litteäpäinen ruuvimeisseli ja aseta se takaisin kuten kuvassa 1.
4. Kuten kuvassa 2, aseta suojus samaan linjaan ja paina koukkua kuten kuvassa 3. (Älä paina sarana- ja johtosuojusta liian voimakkaasti, jottei se vaurioituisi.)

5. Irrota se painamalla kohdetta A (kuva 4) kädellä kuten kuvassa 5.

6. Irrota jääkaapin oven johtoliitin. (Vain mallit, joissa on ulkoinen näyttö).

7. Irrota ruuvit. (Varo pudottamasta ovea irrottaessasi sitä.)

Suomi

1. Nosta jääkaapin ovea suoraan ylöspäin ja irrota se varovasti keskisaranasta.

HUOMIO

Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.

1. Irrota keskisarana irrottamalla ruuvit ristipääruuvimeisselillä (+).

HUOMIO

Pakastimen ovi saattaa alkaa kaatua eteenpäin, joten tue ovea alati.

1. Nosta pakastimen ovea suoraan ylöspäin ja irrota se varovasti alasaranasta.

Suomi

Sarana, ala Jalka

1. Aseta jääkaappi varovasti vaakatasoon taustapuoli alaspäin. Irrota jalka (ruuvaamalla vastapäivään) ja alasarana.

HUOM.

Suojaa jääkaappia vaurioilta käyttämällä sen alla suurta pahvinpalaa.

1. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.
