Tipo di prodotto	Frigorifero congelatore
Marca	Samsung
Modello	RB33J3830SA
Capacità totale	330 L (stima)
Capacità frigorifero	230 L (stima)
Capacità congelatore	100 L (stima)
Dimensioni (A x L x P)	1850 x 700 x 700 mm (stima)
Peso netto	75 kg (stima)
Classe energetica	A++
Tensione / Frequenza	220-240 V, 50 Hz
Tipo di sbrinamento	No Frost (automatico)
Funzioni principali	Schermo digitale, illuminazione LED, ripiani regolabili, cassetto per verdure, allarme porta
Parti sostituibili dall'utente	Maniglie, guarnizioni, cassetti, cerniere
Sicurezza	Scollegare prima di qualsiasi intervento; movimentazione delle porte da due persone
Manutenzione	Pulire con un panno morbido e acqua tiepida; evitare prodotti abrasivi
Riparabilità	Parti disponibili sul sito Samsung (samsung.com)

Domande frequenti - RB33J3830SA SAMSUNG

Come sostituire la maniglia del frigorifero?

Per sostituire la maniglia, rimuovere prima il coperchio della maniglia e le viti con un cacciavite a testa piatta. Installare la nuova maniglia premendola saldamente sui supporti, quindi serrare le viti. Assicurarsi che non vi siano spazi tra la maniglia e la porta. Utilizzare un cacciavite a croce e un cacciavite a testa piatta (non forniti).

Come invertire le porte del frigorifero?

L'inversione delle porte richiede almeno due persone. Scollegare l'apparecchio. Rimuovere i coperchi dei cavi, scollegare i connettori, quindi svitare le cerniere iniziando dalla porta del frigorifero, poi quella del congelatore. Adagiare delicatamente il frigorifero su un cartone per accedere alla cerniera inferiore. Rimontare in ordine inverso assicurandosi che i connettori siano ben collegati e che le cerniere siano fissate saldamente. Fare attenzione ai cavi durante il serraggio.

Come sostituire la guarnizione della porta?

Aprire la porta e rimuovere la vecchia guarnizione staccandola. Fissare una nuova guarnizione premendo saldamente tutto intorno per farla aderire perfettamente. Assicurarsi che non ci siano spazi tra la guarnizione e la porta, altrimenti potrebbe fuoriuscire aria fredda.

Come rimuovere e reinstallare il cassetto?

Tirare il cassetto fino all'arresto, inclinarlo verso l'alto e rimuoverlo. Per rimetterlo, seguire la procedura inversa: inserirlo nella guida, inclinarlo verso il basso e spingere fino a quando non scatta. Verificare che sia ben posizionato nella guida.

Come sostituire la cerniera?

La sostituzione delle cerniere richiede di rimuovere le porte in precedenza. Posizionare un cartone a terra per proteggere le porte. Rimuovere le porte sollevandole delicatamente, quindi svitare le cerniere. Rimontare in ordine inverso. Si consiglia di rivolgersi a un professionista perché le porte sono pesanti e le cerniere devono essere maneggiate con cura.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che la temperatura sia impostata correttamente (di solito tra 3°C e 5°C per il frigorifero). Assicurarsi che le guarnizioni delle porte siano in buono stato e chiudano ermeticamente. Pulire le griglie di ventilazione posteriori. Se il problema persiste, contattare un servizio tecnico autorizzato Samsung.

Come regolare la temperatura del frigorifero?

Utilizzare il pannello di controllo digitale situato sulla porta o all'interno. Premere i tasti corrispondenti per regolare la temperatura del frigorifero e del congelatore. Consultare il manuale d'uso per le impostazioni precise.

Il frigorifero fa rumore: è normale?

Sì, alcuni rumori sono normali: ronzio del compressore, circolazione del fluido refrigerante, rumore dei ventilatori. Se il rumore diventa eccessivo o insolito (scricchiolii, tintinnii), verificare che l'apparecchio sia in bolla e che non tocchi una parete o un mobile. Contattare un professionista se il rumore persiste.

Come pulire il frigorifero?

Scollegare l'apparecchio. Rimuovere gli alimenti e i ripiani. Pulire l'interno con un panno morbido imbevuto di acqua tiepida e detergente delicato. Sciacquare e asciugare. Non utilizzare mai prodotti abrasivi o solventi. Per l'esterno, utilizzare un panno umido e asciugare.

Dove trovare ricambi per questo modello?

Visitare il sito ufficiale Samsung (samsung.com) e accedere alla sezione Ricambi. Inserire il codice del modello (RB33J3830SA) per vedere le parti disponibili. Le parti sostituibili dall'utente sono le maniglie, guarnizioni, cassetti e cerniere. Per altre parti, contattare un servizio autorizzato.

MANUALE UTENTE RB33J3830SA SAMSUNG

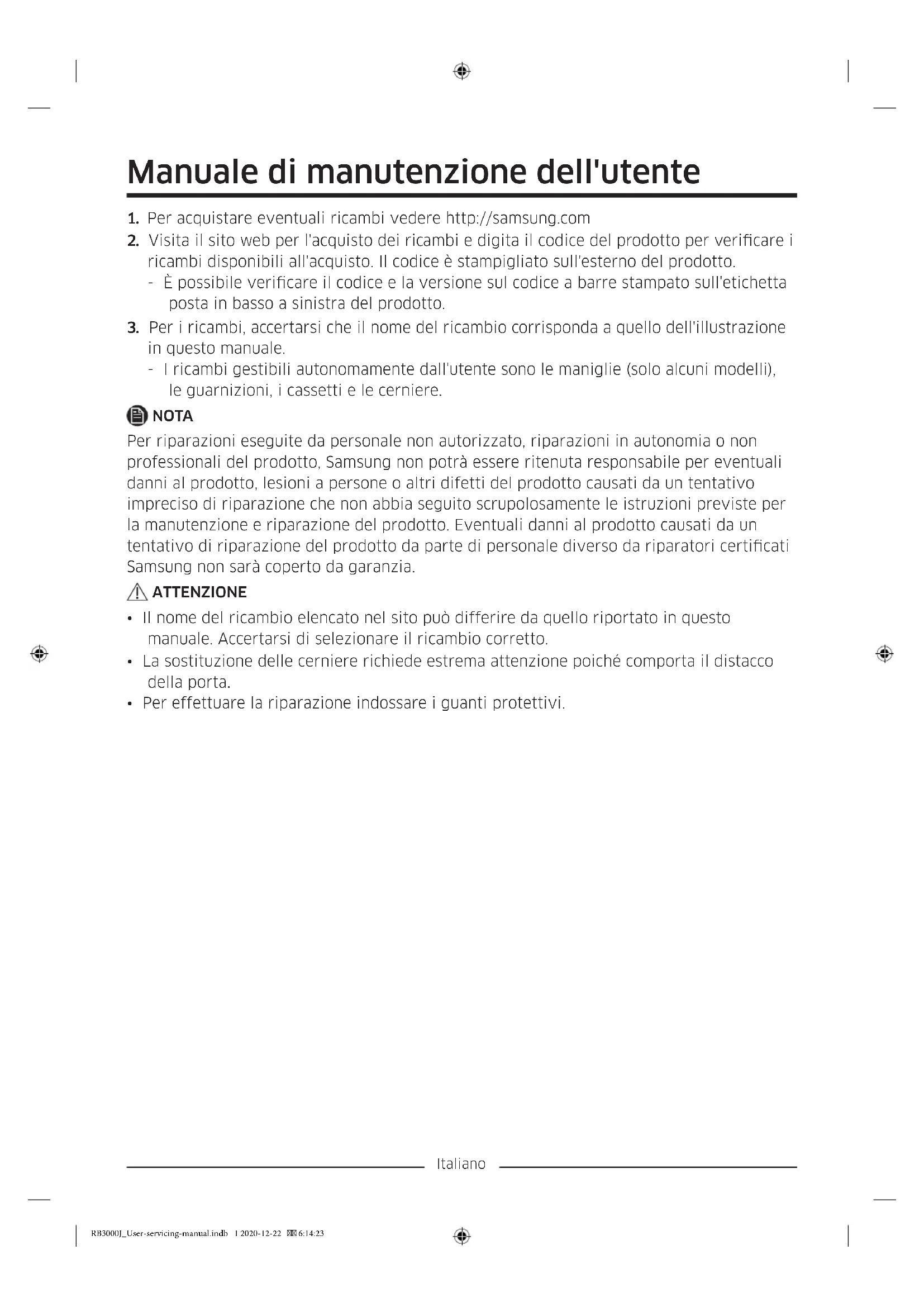

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

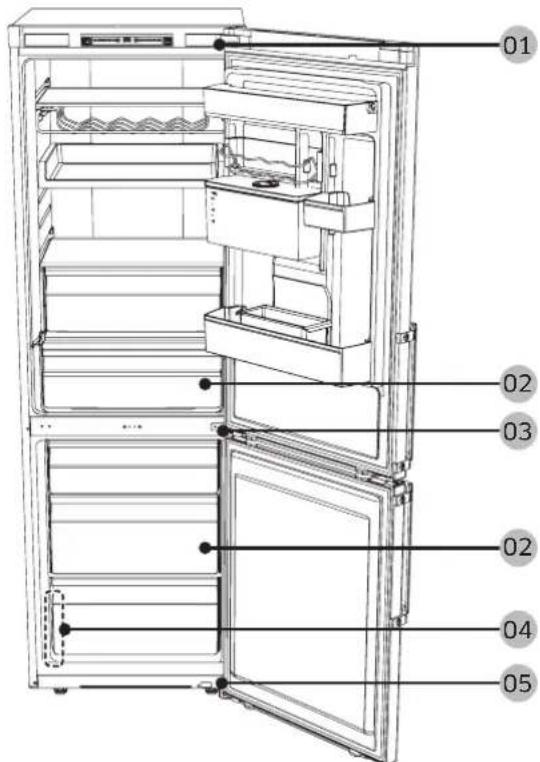

01 02 03 02 04 05

01 Copri cerniera 02 Cassetto
03 Cerniera centrale 04 Etichetta con codice a barre
05 Cerniera inferiore

Italiano

Sostituzione di una maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto

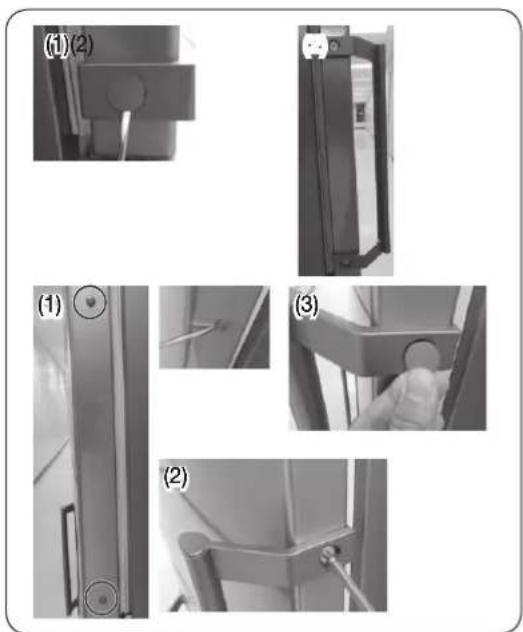

Per staccare le maniglie

(1)(2) (1) (2) (3)

Rimuovere il copri maniglia e le viti servendosi di un cacciavite piatto (-).

NOTA

Rimuovere il tappo con un cacciavite piatto (-) quindi montare maniglia e copri maniglia.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

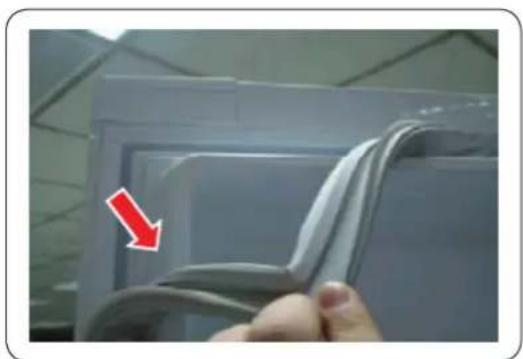

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta.

Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

1. Estrarre il cassetto il più possibile.

2. Inclinare il cassetto verso l'alto ed estarlo completamente.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 8 mm (per i bulloni)

Chiave a brugola (5 mm)

Inversione della porta

Copri filo della porta

solo modello *RB37*

Copri tilo della porta

1. Rimuovere il coprifilo della porta.

Italiano

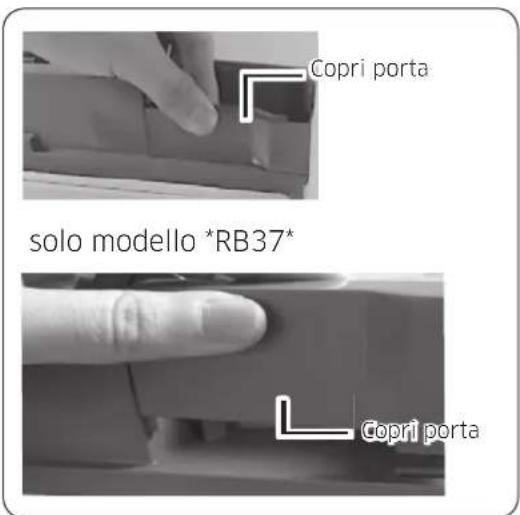

Copri porta solo modello *RB37* Copri porta

1. Smontare il copri porta.

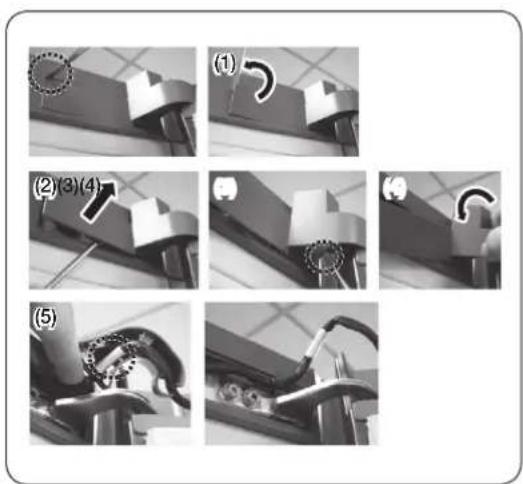

2. Rimuovere il copri cerniera per premere il gancio come mostrato nell'immagine sottostante.

3. Inserire un cacciavite a lama quindi estrarlo come mostrato nella Figura 1.
4. Come nella Figura 2, sollevare il coperchio e premere il gancio come mostrato nella Figura 3 (prestare attenzione a non danneggiare il cavo del copri cerniera premendolo eccessivamente)
5. Disassemblarlo premendo manualmente A nella Figura 4 come mostrato nella Figura 5.

6. Scollegare il connettore di cablaggio della porta frigo. (Solo su modelli dotati di display esterno).

7. Rimuovere le viti. (Prestare attenzione a non far cadere la porta in fase di smontaggio.)

Italiano

1. Sollevandola delicatamente, rimuovere la porta del frigorifero dalla cerniera centrale.

ATTENZIONE

La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

1. Smontare la cerniera centrale rimuovendo le viti con un cacciavite a croce (+).

ATTENZIONE

La porta del freezer potrebbe cadere in avanti, si consiglia pertanto di trattenere saldamente la porta.

1. Sollevandola delicatamente, rimuovere la porta del freezer dalla cerniera inferiore.

Italiano

Cerniera inferiore Piedino

1. Reclinare il frigorifero appoggiando il retro a terra. Rimuovere il piedino (svitare in senso antiorario) e la cerniera inferiore.

NOTA

Proteggere il frigorifero da eventuali danni posizionando sotto di esso un'ampia sezione del cartone da imballo.

1. Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
