GAL 1230 CV - Chargeur de piles BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	Bosch
Modèle	GAL 1230 CV
Tension de charge	10,8 – 12 V
Courant de charge	3,0 A
Plage de température de charge	0 – 45 °C
Temps de charge (1,3 – 1,5 Ah)	env. 35 min
Temps de charge (2,0 Ah)	env. 45 min
Temps de charge (2,5 Ah)	env. 65 min
Temps de charge (4,0 Ah)	env. 85 min
Nombre de cellules de batterie	3
Poids (selon EPTA 01:2014)	0,46 kg
Classe de protection	II
Type d'accu compatible	Lithium-Ion Bosch, capacité ≥ 1,3 Ah (3 cellules ou plus)
Indicateurs de charge	Voyant vert clignotant (charge rapide), vert fixe (chargé), rouge fixe (température hors plage), rouge clignotant (défaut)
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas utiliser sur support inflammable ; contrôle régulier du câble et de la fiche
Entretien	Nettoyer le chargeur et les contacts de l'accu ; vérifier l'état du câble d'alimentation
Service après-vente	Bosch : France 0811360122, Belgique/Luxembourg [phone], Suisse [phone]
Pièces de rechange	Disponibles sur www.bosch-pt.com
Élimination	Recyclage conforme à la directive 2012/19/UE ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - GAL 1230 CV BOSCH

Quels types d'accus puis-je charger avec le GAL 1230 CV ?

Le chargeur est conçu pour les accus Lithium-Ion Bosch d'une capacité d'au moins 1,3 Ah et à partir de 3 cellules. La tension de l'accu doit correspondre à la tension de charge du chargeur (10,8 – 12 V). Ne rechargez jamais de piles non rechargeables.

Comment savoir si la charge est terminée ?

Le voyant vert de charge de l'accu (repère 4) s'allume en permanence lorsque l'accu est complètement chargé. Si aucun accu n'est inséré, ce voyant allumé indique que le chargeur est prêt à l'emploi.

Que faire si le voyant rouge clignote ?

Un clignotement rouge (repère 3) signale un défaut de charge. Vérifiez que l'accu est correctement monté, que les contacts sont propres et que l'accu n'est pas défectueux. Si le problème persiste, remplacez l'accu ou contactez le Service Après-Vente Bosch.

Puis-je utiliser le chargeur en extérieur ?

Non, le chargeur ne doit pas être exposé à la pluie ou à l'humidité. Utilisez-le uniquement dans un environnement sec et à l'abri des intempéries pour éviter tout risque de choc électrique.

Comment nettoyer le chargeur ?

Maintenez le chargeur propre en l'essuyant avec un chiffon sec. Nettoyez les contacts de l'accu en mettant et retirant l'accu plusieurs fois. Ne jamais utiliser de solvants ou de produits abrasifs.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que la fiche secteur est bien branchée et que la prise de courant fonctionne. Si le chargeur reste inactif, le câble d'alimentation ou le chargeur peut être défectueux. Faites-le contrôler par une station de Service Après-Vente Bosch agréée.

Est-il possible de laisser l'accu en charge après la fin ?

Oui, le chargeur maintient l'accu complètement chargé sans risque de surcharge. Le processus intelligent de charge ménage l'accu et le maintient à son niveau optimal.

Quelle est la température de charge recommandée ?

La plage de température de charge admissible est de 0 à 45 °C. En dehors de cette plage, le voyant rouge reste allumé fixe et la charge ne commence que lorsque la température revient dans la plage autorisée.

Comment obtenir des pièces de rechange ?

Les pièces de rechange sont disponibles en ligne sur www.bosch-pt.com. Pour commander, précisez le numéro d'article à dix chiffres figurant sur la plaque signalétique du chargeur.

Puis-je recharger des piles non rechargeables ?

Non, le chargeur est conçu exclusivement pour les accus Lithium-Ion rechargeables. La charge de piles non rechargeables peut entraîner une explosion ou un incendie.

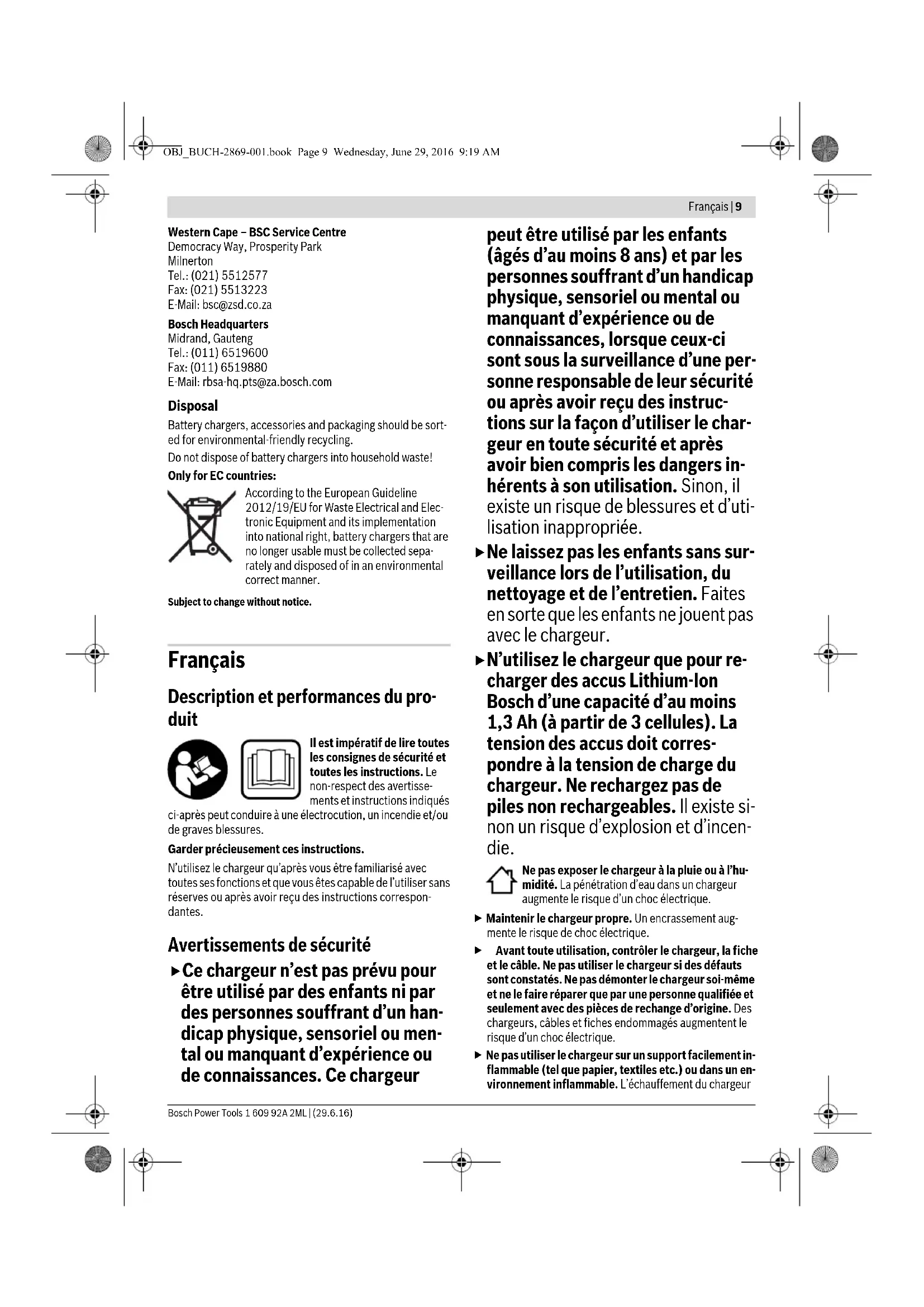

MODE D'EMPLOI GAL 1230 CV BOSCH

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués

ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Garder précieusement ces instructions.

N'utilisez le chargeur qu'après vous être familiarisé avec toutes ses fonctions et que vous êtes capable de l'utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Avertissements de sécurité

▶ Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur

peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Sinon, il existe un risque de blessures et d'utilisation inappropriée.

▶ Ne laissez pas les enfants sans surveillance lors de l'utilisation, du nettoyage et de l'entretien. Faites en sorte que les enfants ne jouent pas avec le chargeur.
▶ N'utilisez le chargeur que pour recharger des accus Lithium-Ion Bosch d'une capacité d'au moins 1,3 Ah (à partir de 3 cellules). La tension des accus doit correspondre à la tension de charge du chargeur. Ne rechargez pas de piles non rechargeables. Il existe sinon un risque d'explosion et d'incendie.

Ne pas exposer le chargeur à la pluie ou à l'humidité. La pénétration d'eau dans un chargeur augmente le risque d'un choc électrique.

• Maintenir le chargeur propre. Un encrassement augmente le risque de choc électrique.
  Avant toute utilisation, contrôler le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas démonter le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d'un choc électrique.
  ▶ Ne pas utiliser le chargeur sur un support facilement inflammable (tel que papier, textiles etc.) ou dans un environnement inflammable. L'échauffement du chargeur

10 | Français

lors du processus de charge augmente le risque d'incendie.

En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
▶ Ne recouvrez pas les fentes d'aération du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation du chargeur sur la page graphique.

1 Accu*
2 Douille du chargeur
3 Indicateur rouge de charge de l'accu
4 Voyant indiquant l'état de charge de l'accu

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

Caractéristiques techniques

Chargeur GAL 1230 CV
N° d'article		2 607 226 1..
Tension de charge de l'accu	V-10,8 - 12
Courant de charge	A		3,0
Plage de température de charge admissible	°C 0-45
Temps de charge pour capacité de l'accu, env.		(80%) 100%
- 1 , 3 - 1 , 5 A h	min	(25)	35
- 2 , 0 A h	min	(35)	45
- 2 , 5 A h	min	(40)	65
- 4 , 0 A h	min	(65)	85
Nombre cellules de batteries rechargeables			3
Poids suivant EPTA-Procedure 01:2014	kg		0,46
Classe de protection			☐ / II

Mise en marche

Mise en service

▶ Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur. Les chargeurs marqués 230 V peuvent également fonctionner sous 220 V.

Processus de charge

Le processus de charge commence dès que la fiche du secteur du chargeur est introduite dans la prise de courant et que l'accu 1 est mis dans la douille du chargeur 2.

Le processus intelligent de charge permet de déterminer automatiquement l'état de charge de l'accu et de charger ce dernier avec le courant de charge optimal en fonction de sa température et de sa tension.

Grâce à cela, l'accu est ménagé et reste toujours complètement chargé lorsqu'il est stocké dans le chargeur.

Signification des éléments d'affichage

Indicateur clignotant vert de charge de l'accu 4

Le processus de charge rapide est signalé par clignotement de l'indicateur vert de charge de l'accu 4.

Note : Le processus de charge rapide n'est possible que si la température de l'accu se situe dans la plage de température de charge admissible, voir chapitre « Caractéristiques techniques ».

Indicateur vert de charge de l'accu allumé en permanence 4

La lumière permanente verte de l'indicateur de charge de l'accu 4 signale que l'accu est complètement chargé.

Puis l'accu peut être retiré pour être utilisé immédiatement. Quand le voyant indiquant l'état de charge de l'accu 4 est allumé en permanence sans qu'un accu soit introduit, ceci signifie que la fiche de secteur est connectée dans la prise et que le chargeur est prêt à être mis en service.

Indicateur rouge de charge de l'accu allumé en permanence 3

La lumière permanente rouge de l'indicateur de charge de l'accu 3 signale que la température de l'accu se trouve en dehors de la plage de température de charge ad-

missible, voir chapitre « Caractéristiques techniques ». Dès que la plage de températures admissibles est atteinte, le chargeur se met automatiquement en mode de chargement rapide.

Indicateur clignotant rouge de charge de l'accu 3

Le clignotement rouge de l'indicateur de charge de l'accu 3 signale une autre perturbation du processus de charge, voir chapitre « Défaut - Causes et remèdes ».

Défaut - Causes et remèdes

Cause	Remède
L'indicateur rouge de charge de l'accu 3 clignoteAucun processus de charge possible
L'accu n'a pas été (correctement) monté	Monter l'accu correctement sur le chargeur
Contacts de l'accu encrassés	Nettoyer les contacts ; p.ex. en mettant et en retirant l'accu à plusieurs reprises, le cas échéant, remplacer l'accu
Accu défectueux	Remplacer l'accu

Français | 11

Cause Remède

Les indicateurs de charge de l'accu 4 ou 3 ne sont pas allumés

La fiche de secteur du chargeur n'est pas (correctement) branchée	Brancher la fiche (complètement) sur la prise de courant
Prise de courant, câble de secteur ou chargeur défectueux	Vérifier la tension du secteur, le cas échéant, faire contrôler le chargeur par une station de Service Après-Vente agréée pour outillage Bosch

Instructions d'utilisation

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique du chargeur.

Si l'autonomie de l'accu diminue considérablement après les recharges effectuées, cela signifie que l'accu est usagé et qu'il doit être remplacé.

Entretien et Service Après-Vente

Si le remplacement du câble d'alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.:[phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.: [phone]

Fax : [phone]

E-Mail:[e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.:[phone]

Fax : [phone]

E-Mail: [e-mail]

Élimination des déchets

Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les chargeurs avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et la mise en vigueur conformément aux législations nationales, les chargeurs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
