GAL 1230 CV - Зарядное устройство для батареек BOSCH - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно GAL 1230 CV BOSCH в формате PDF.
| Тип изделия | Зарядное устройство |
| Марка | Bosch |
| Модель | GAL 1230 CV |
| Напряжение зарядки | 10,8 – 12 В |
| Ток заряда | 3,0 А |
| Диапазон температуры зарядки | 0 – 45 °C |
| Время заряда (1,3 – 1,5 А·ч) | ок. 35 мин |
| Время заряда (2,0 А·ч) | ок. 45 мин |
| Время заряда (2,5 А·ч) | ок. 65 мин |
| Время заряда (4,0 А·ч) | ок. 85 мин |
| Количество ячеек аккумулятора | 3 |
| Вес (согласно EPTA 01:2014) | 0,46 кг |
| Класс защиты | II |
| Тип совместимого аккумулятора | Литий-ионный Bosch, емкость ≥ 1,3 А·ч (3 ячейки или более) |
| Индикаторы заряда | Мигающий зеленый (быстрая зарядка), постоянный зеленый (заряжен), постоянный красный (температура вне диапазона), мигающий красный (неисправность) |
| Безопасность | Не подвергать воздействию дождя или влажности; не использовать на легковоспламеняющихся поверхностях; регулярно проверять кабель и вилку |
| Обслуживание | Чистить зарядное устройство и контакты аккумулятора; проверять состояние сетевого кабеля |
| Послепродажное обслуживание | Bosch: Франция 0811360122, Бельгия/Люксембург +32 2 588 0589, Швейцария (044)8471512 |
| Запасные части | Доступны на www.bosch-pt.com |
| Утилизация | Утилизация в соответствии с директивой 2012/19/ЕС; не выбрасывать с бытовыми отходами |
Часто задаваемые вопросы - GAL 1230 CV BOSCH
Вопросы пользователей о GAL 1230 CV BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Зарядное устройство для батареек в формате PDF бесплатно! Найдите своё руководство GAL 1230 CV - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GAL 1230 CV бренда BOSCH.

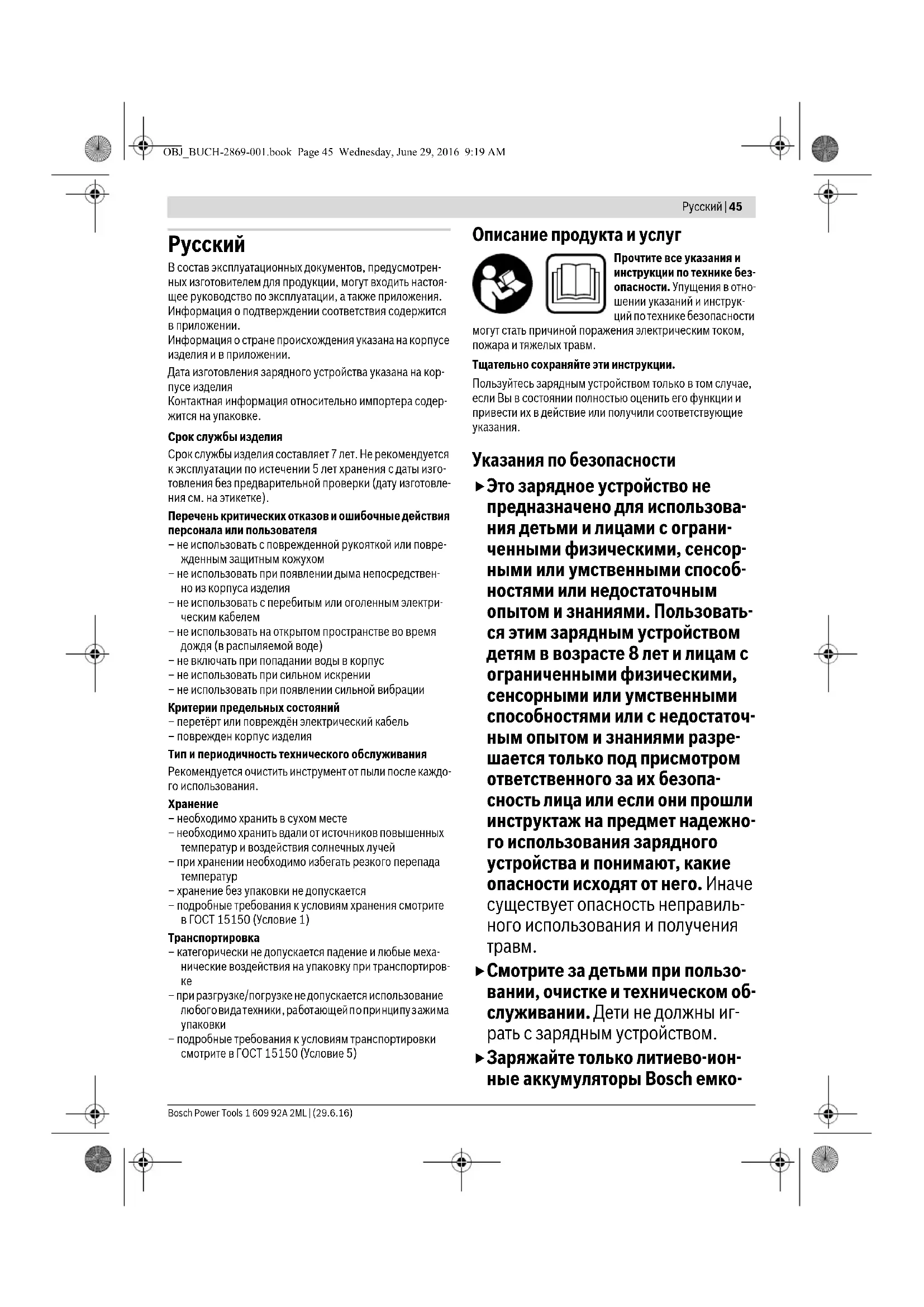

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GAL 1230 CV BOSCH
pu Оригинальное руководство по
эксплуатации
Русский. Страница 45
В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.
Информация о стране происхождения указана на корпусе изделия и в приложении.
Дата изготовления зарядного устройства указана на корпусе изделия
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Перечень критических отказов и ошибочные действия персонала или пользователя
– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
- поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очистить инструмент от пыли после каждого использования.
Хранение
– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада
температур
- хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)
Транспортировка
– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)
Описание продукта и услуг
Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности
могут стать причиной поражения электрическим током, пожара и тяжелых травм.
Тщательно сохраняйте эти инструкции.
Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.
Указания по безопасности
- Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования и получения травм.
▶ Смотрите за детьми при пользовании, очистке и техническом обслуживании. Дети не должны играть с зарядным устройством.
▶Заряжайте только литиево-ионные аккумуляторы Bosch емко-
46 | Русский
стью от 1,3 А-ч (от 3 элементов). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва.
Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.
▶ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.
Изображенные составные части
Нумерация составных частей выполнена по изображению зарядного устройства на странице с иллюстрациями.
1 Аккумулятор*
2 Зарядное гнездо
3 Индикатор заряда аккумулятора красный
4 Индикатор заряда аккумулятора зеленый
*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.
Технические данные
| Зарядное устройство GAL 1230 CV | |||
| Товарный No | 2 607 226 1.. | ||
| Зарядное напряжение аккумулятора В 10,8 – 12 | — | ||
| Зарядный ток | A | 3,0 | |
| Допустимый диапазон температуры при зарядке °C 0 – 45 | |||
| Время зарядки при емкости аккумулятора, ок. | (80%) 100% | ||
| - 1 , 3 – 1 , 5 А - ч | мин | (25) | 35 |
| - 2 , 0 А - ч | мин | (35) | 45 |
| - 2 , 5 А - ч | мин | (40) | 65 |
| - 4 , 0 А - ч | мин | (65) | 85 |
| Число элементов аккумулято-ра | 3 | ||
| Вес согласно EPTA-Procedure 01:2014 | кг | 0,46 | |
| Класс защиты | ☐ / II | ||
Работа с инструментом
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.
Процесс зарядки
Процесс зарядки начинается сразу, как только вилка сети зарядного устройства будет вставлена в штепсельную розетку и аккумулятор 1 будет установлен в зарядное гнездо 2.
Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора.
Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.
Значение элементов индикатора
Мигание зеленого индикатора заряда аккумулятора 4
Процесс быстрой зарядки отображается мигающим зеленым индикатором заряда аккумулятора 4.
Указание: Быстрая зарядка возможна, только если температура аккумулятора находится в пределах допустимого диапазона, см. раздел «Технические данные».
Русский | 47
Непрерывное свечение зеленого индикатора заряда аккумулятора 4
Непрерывное свечение зеленого индикатора заряда аккумулятора 4 сигнализирует о полностью заряженном аккумуляторе.
Непосредственно после этого аккумулятор может быть из- влечен, и им можно пользоваться.
Без аккумулятора непрерывный свет индикатора заряда 4 означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем состоянии.
Непрерывное свечение красного индикатора заряда аккумулятора 3
Непрерывное свечение красного индикатора заряда аккумулятора 3 сигнализирует о том, что температура аккумулятора находится за пределами допустимого
температурного диапазона, см. раздел «Технические данные». После возвращения в допустимый температурный диапазон зарядное устройство автоматически переключается в режим быстрой зарядки.
Мигание красного индикатора заряда аккумулятора 3
Мигание красного индикатора заряда аккумулятора 3 сигнализирует о другой неполадке в процессе зарядки, см. раздел «Неисправность – Причины и устранение».
Неисправность – Причины и устранение
Причина Устранение
Красный индикатор заряда аккумулятора 3 мигает
Аккумулятор не заряжается
| Аккумулятор вставлен не полностью | Правильно вставить аккумулятор в зарядное устройство |
| Загрязнены контакты аккумулятора | Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор |
Аккумулятор неисправный Заменить аккумулятор
| Индикаторы заряда аккумулятора 4/3 не горят | |
| Вилка сети зарядного устройства вставлена неполностью в розетку | Правильно вставить вилку в штепсельную розетку |
| Неисправность штепсельной розетки, кабеля питания или зарядного устройства | Проверить напряжение сети, при надобности сдать зарядное устройство в авторизованную мастерскую электроинструментов фирмы Bosch |
Указания по применению
При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента.
Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.
Техобслуживание и сервис
Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.
Сервис и консультирование на предмет использования продукции
Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
Уполномоченная изготовителем организация:
000 «Роберт Бош»
Вашутинское шоссе, вл. 24
141400, г.Химки, Московская обл.
Россия
Тел.: 8 800 100 8007 (звонок по России бесплатный)
E-Mail: info.powertools@ru.bosch.com
Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить:
- на официальном сайте www.bosch-pt.ru
– либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)
48 | Українська
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
Утилизация
Отслужившие свой срок зарядные устройства, принадлежности и упаковку следует сдавать на экологически чистую рециркуляцию отходов.
Не выбрасывайте зарядные устройства в коммунальный мусор!
Только для стран-членов ЕС:
Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок зарядные устройства должны собираться отдельно и быть переданы на эколически чистую рециркуляцию отходов.
Возможны изменения.
Українська
Бейнеленген курамды большектер
Зарядталу куралы GAL 1230 CV
Кызыл тусті аккумуляторды зарядтау жарык диодының 3 yздіксіз жануы
Кызыл түсті аккумуляторды зарядтау жарык диодының 3 уздіксіз жануы аккумулятор температурасының рүқсат етілген зарядтау температурасы
Кызыл тусті аккумуляторды зарядтау жарыкдиоды 3 жыпылыктайды
Аккумулятор зарядтау жарык диодтары 4 немесе 3 жанбай жатыр
Технически данни
Зарядно устройство GAL 1230 CV
