GAL 1230 CV - Caricabatterie BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Bosch
Modello	GAL 1230 CV
Tensione di carica	10,8 – 12 V
Corrente di carica	3,0 A
Intervallo di temperatura di carica	0 – 45 °C
Tempo di carica (1,3 – 1,5 Ah)	ca. 35 min
Tempo di carica (2,0 Ah)	ca. 45 min
Tempo di carica (2,5 Ah)	ca. 65 min
Tempo di carica (4,0 Ah)	ca. 85 min
Numero di celle batteria	3
Peso (secondo EPTA 01:2014)	0,46 kg
Classe di protezione	II
Tipo di batteria compatibile	Bosch Lithium-Ion, capacità ≥ 1,3 Ah (3 celle o più)
Indicatori di carica	Spia verde lampeggiante (carica rapida), verde fissa (carica completa), rossa fissa (temperatura fuori range), rossa lampeggiante (difetto)
Sicurezza	Non esporre a pioggia o umidità; non utilizzare su supporto infiammabile; controllare regolarmente cavo e spina
Manutenzione	Pulire il caricabatterie e i contatti della batteria; controllare lo stato del cavo di alimentazione
Assistenza post-vendita	Bosch: Francia 0811360122, Belgio/Lussemburgo [phone], Svizzera [phone]
Ricambi	Disponibili su www.bosch-pt.com
Smaltimento	Riciclaggio conforme alla direttiva 2012/19/UE; non gettare con i rifiuti domestici

Domande frequenti - GAL 1230 CV BOSCH

Quali tipi di batterie posso caricare con il GAL 1230 CV?

Il caricabatterie è progettato per batterie Bosch Lithium-Ion con capacità di almeno 1,3 Ah e da 3 celle. La tensione della batteria deve corrispondere alla tensione di carica del caricabatterie (10,8 – 12 V). Non ricaricare mai pile non ricaricabili.

Come sapere se la carica è terminata?

La spia verde di carica della batteria (riferimento 4) si accende in modo permanente quando la batteria è completamente carica. Se non è inserita alcuna batteria, questa spia accesa indica che il caricabatterie è pronto per l'uso.

Cosa fare se la spia rossa lampeggia?

Un lampeggio rosso (riferimento 3) segnala un difetto di carica. Verificare che la batteria sia montata correttamente, che i contatti siano puliti e che la batteria non sia difettosa. Se il problema persiste, sostituire la batteria o contattare il Servizio Assistenza Bosch.

Posso utilizzare il caricabatterie all'aperto?

No, il caricabatterie non deve essere esposto a pioggia o umidità. Utilizzarlo solo in un ambiente asciutto e al riparo dalle intemperie per evitare il rischio di scosse elettriche.

Come pulire il caricabatterie?

Mantenere il caricabatterie pulito asciugandolo con un panno asciutto. Pulire i contatti della batteria inserendo e rimuovendo la batteria più volte. Non utilizzare mai solventi o prodotti abrasivi.

Cosa fare se il caricabatterie non si accende?

Verificare che la spina di rete sia ben inserita e che la presa di corrente funzioni. Se il caricabatterie rimane inattivo, il cavo di alimentazione o il caricabatterie potrebbe essere difettoso. Fatelo controllare da un centro di assistenza Bosch autorizzato.

È possibile lasciare la batteria in carica dopo il termine?

Sì, il caricabatterie mantiene la batteria completamente carica senza rischio di sovraccarico. Il processo di carica intelligente preserva la batteria e la mantiene al suo livello ottimale.

Qual è la temperatura di carica consigliata?

L'intervallo di temperatura di carica consentito è da 0 a 45 °C. Al di fuori di questo intervallo, la spia rossa rimane accesa fissa e la carica inizia solo quando la temperatura torna nell'intervallo consentito.

Come ottenere i ricambi?

I ricambi sono disponibili online su www.bosch-pt.com. Per ordinare, specificare il numero articolo a dieci cifre riportato sulla targhetta del caricabatterie.

Posso ricaricare pile non ricaricabili?

No, il caricabatterie è progettato esclusivamente per batterie Lithium-Ion ricaricabili. La carica di pile non ricaricabili può provocare un'esplosione o un incendio.

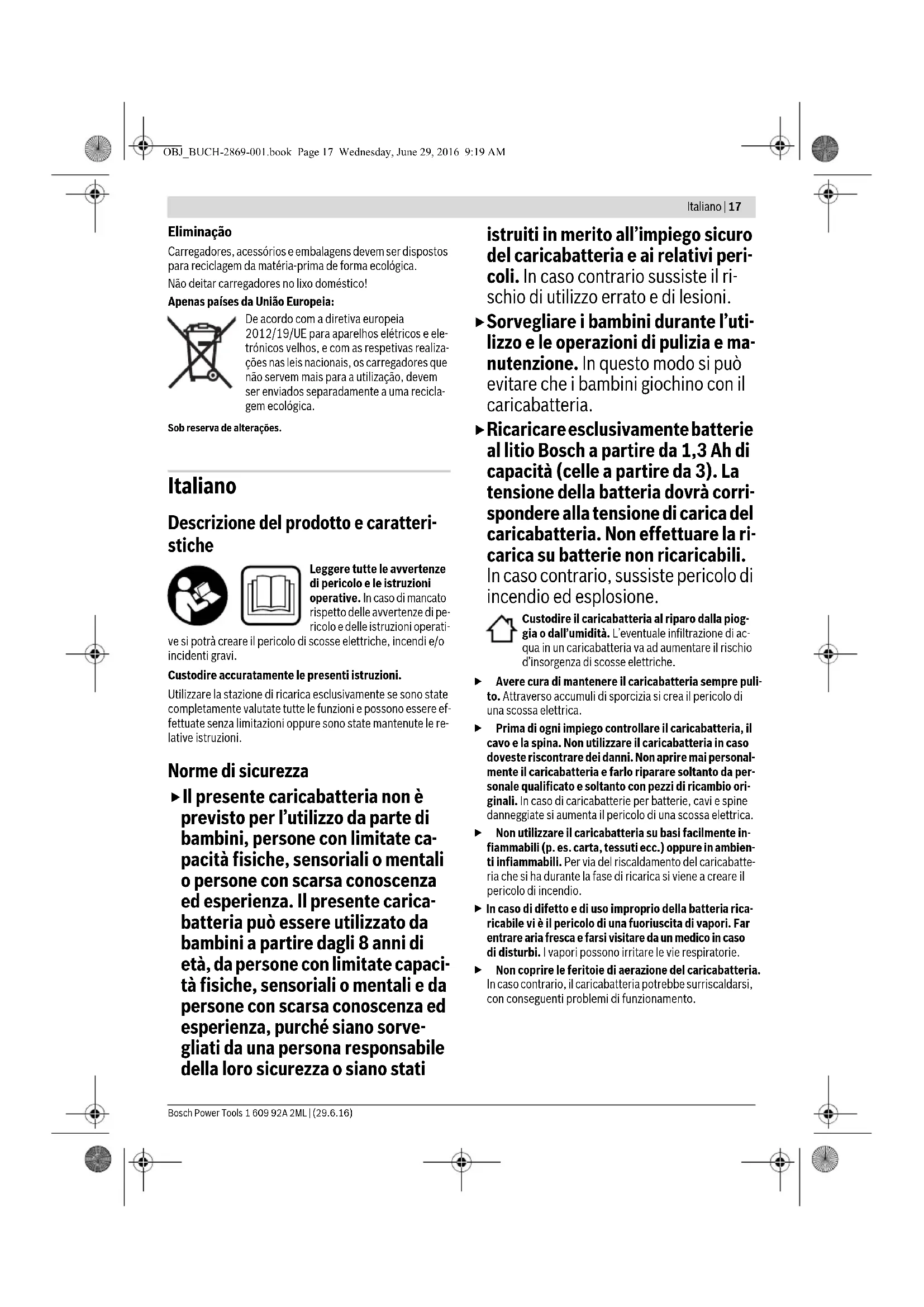

MANUALE UTENTE GAL 1230 CV BOSCH

It Istruzioni original

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operati-

ve si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Custodire accuratamente le presenti istruzioni.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

Norme di sicurezza

Il presente caricabatteria non è previsto per l'utilizzo da parte di bambini, persone con limitate capacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente caricabatteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorvegliati da una persona responsabile della loro sicurezza o siano stati

istruiti in merito all'impiego sicuro del caricabatteria e ai relativi pericoli. In caso contrario sussiste il rischio di utilizzo errato e di lesioni.

- Sorvegliare i bambini durante l'utilizzo e le operazioni di pulizia e manutenzione. In questo modo si può evitare che i bambini giochino con il caricabatteria. - Ricaricare esclusivamente batterie al litio Bosch a partire da 1,3 Ah di capacità (celle a partire da 3). La tensione della batteria dovrà corrispondere alla tensione di carica del caricabatteria. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione.

Custodire il caricabatteria al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d'insorgenza di scosse elettriche.

Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica.
Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica.
Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio.
In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
Non coprire le feritoie di aerazione del caricabatteria. In caso contrario, il caricabatteria potrebbe surriscaldarsi, con conseguenti problemi di funzionamento.

18 | Italiano

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione della stazione di ricarica sulla pagina con la rappresentazione grafica.

1 Batteria ricaricabile*
2 Sede di ricarica
3 Indicatore di carica della batteria rosso
4 Led indicatore di carica della batteria verde
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici
Stazione di ricarica GAL 1230 CV

Codice prodotto	2 607 226 1..
Tensione di ricarica della batteria	V-10,8 - 12
Corrente di carica	A	3,0
Campo ammesso di temperatura di ricarica	°C 0-45
Tempo di ricarica con autonomia batteria ricaricabile, ca.	(80%) 100%
-1,3-1,5 A h	min (25)	35
-2,0 A h	min (35)	45
-2,5 A h	min (40)	65
-4,0 A h	min (65)	85
Numero degli elementi della batteria ricaricabile		3
Peso in funzione della EPTA-Procedure 01:2014	kg	0,46
Classe di sicurezza		☐/II

Uso

Messa in funzione

▶ Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l'uso con 230 V possono essere azionate anche a 220 V.

Operazione di ricarica

L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa per la corrente e la batteria 1 ricaricabile viene inserita nella sede di ricarica 2.

Grazie all'intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l'operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione.

Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica.

Significato degli elementi di visualizzazione

Luce intermittente indicatore di carica della batteria verde 4

L'operazione veloce di ricarica viene segnalata tramite lampeggio dell'indicatore di carica della batteria verde 4.

Nota bene: L'operazione veloce di ricarica è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo «Dati tecnici».

Luce continua indicatore di carica della batteria verde 4

La luce continua dell'indicatore di carica della batteria verde 4 segnala che la batteria è stata ricaricata completamente.

Una volta terminata l'operazione, la batteria può essere estratta ed è pronta per l'uso immediato.

Quando la batteria ricaricabile non è inserita, la luce continua del led indicatore di carica della batteria 4 sta ad indicare che la spina di collegamento alla rete è inserita nella presa di alimentazione e che la stazione di ricarica è pronta per l'esercizio.

Luce continua indicatore di carica della batteria rosso 3

La luce continua dell'indicatore di carica della batteria rosso 3 segnala che la temperatura della batteria è al di fuori dal campo di temperatura di carica ammesso, vedi pa

ragrafo «Dati tecnici». Non appena viene raggiunto il campo di temperatura ammesso, la stazione di ricarica passa automaticamente alla ricarica veloce.

Luce intermittente indicatore di carica della batteria rosso 3

La luce intermittente dell'indicatore di carica della batteria rosso 3 segnala un altro guasto dell'operazione di ricarica, vedi paragrafo «Anomalie – cause e rimedi».

Anomalie - cause e rimedi

Causa	Rimedi
Indicatore di carica della batteria rosso 3 lampeggia Operazione di ricarica impossibile
La batteria ricaricabile non è inserita (correttamente)	Inserire la batteria ricaricabile correttamente sulla stazione di ricarica
I contatti delle batterie ricaricabili sono sporchi	Pulire i contatti delle batterie ricaricabili; p.es. inserendo ed estraendo più volte le batterie o la batteria ricaricabile
Batteria ricaricabile difettosa	Sostituire la batteria

Nederlands | 19

Causa Rimedi

Indicatori di carica della batteria 4 e 3 non sono illuminati

La spina di collegamento alla rete della stazione di ricarica non è inserita (correttamente)

Inserire la spina di rete (com- pletamente) nella presa per la corrente

Difetto della presa per la cor- rente, del cavo di rete oppure della stazione di ricarica

Controllare la tensione di rete ed, eventualmente, far controllare la stazione di ricarica presso un centro per il Servizio Clienti elettroutensili Bosch autorizzato

Indicazioni operative

In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica. Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Manutenzione ed assistenza

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet-troutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente la stazione di ricarica, gli accessori dismessi e gli imballaggi.

Non gettare tra i rifiuti domestici le stazioni di ricarica dismesse!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, le stazioni di ricarica diventate inservibili devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
