MODE D'EMPLOI KH 2074 E-BENCH

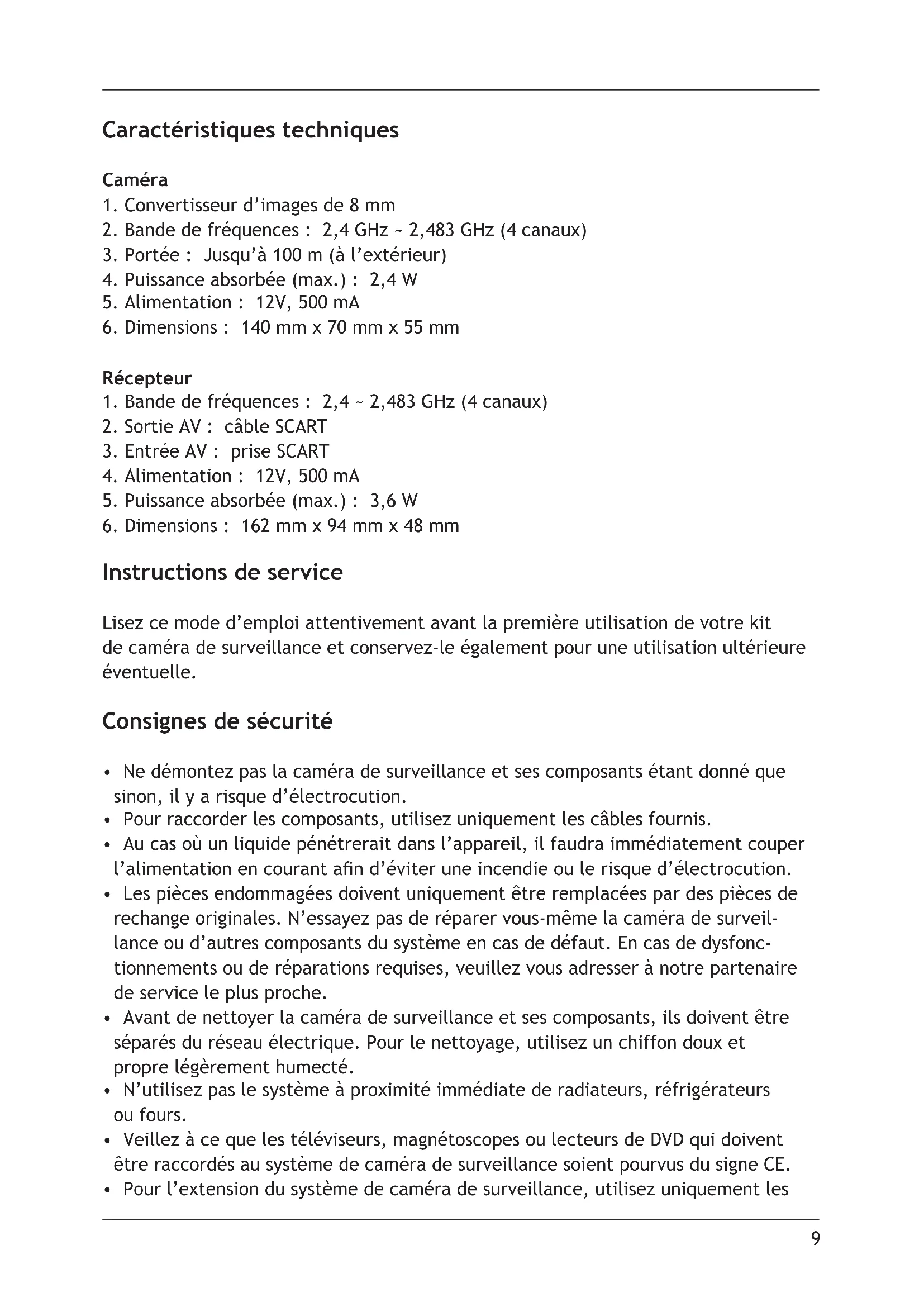

Caractéristiques techniques Caméra

1. Convertisseur d’images de 8 mm

2. Bande de fréquences : 2,4 GHz ~ 2,483 GHz (4 canaux)

3. Portée : Jusqu’à 100 m (à l’extérieur)

4. Puissance absorbée (max.) : 2,4 W

1. Bande de fréquences : 2,4 ~ 2,483 GHz (4 canaux)

2. Sortie AV : câble SCART

3. Entrée AV : prise SCART

4. Alimentation : 12V, 500 mA

5. Puissance absorbée (max.) : 3,6 W

6. Dimensions : 162 mm x 94 mm x 48 mm

Instructions de service Lisez ce mode d’emploi attentivement avant la première utilisation de votre kit de caméra de surveillance et conservez-le également pour une utilisation ultérieure éventuelle. Consignes de sécurité

• Ne démontez pas la caméra de surveillance et ses composants étant donné que sinon, il y a risque d’électrocution.

• Pour raccorder les composants, utilisez uniquement les câbles fournis.

• Au cas où un liquide pénétrerait dans l’appareil, il faudra immédiatement couper l’alimentation en courant an d’éviter une incendie ou le risque d’électrocution.

• Les pièces endommagées doivent uniquement être remplacées par des pièces de rechange originales. N’essayez pas de réparer vous-même la caméra de surveil- lance ou d’autres composants du système en cas de défaut. En cas de dysfonc- tionnements ou de réparations requises, veuillez vous adresser à notre partenaire de service le plus proche.

• Avant de nettoyer la caméra de surveillance et ses composants, ils doivent être séparés du réseau électrique. Pour le nettoyage, utilisez un chiffon doux et propre légèrement humecté.

• N’utilisez pas le système à proximité immédiate de radiateurs, réfrigérateurs ou fours.

• Veillez à ce que les téléviseurs, magnétoscopes ou lecteurs de DVD qui doivent être raccordés au système de caméra de surveillance soient pourvus du signe CE.

• Pour l’extension du système de caméra de surveillance, utilisez uniquement les10

accessoires d’origine eBench an d’éviter l’endommagement des appareils et des risques éventuels pour votre sécurité.

• Votre kit de caméra de surveillance correspond à toutes les directives européen- nes relatives aux installations de radio et à l’antiparasitage ; il est toutefois possible que d’autres appareils donnent lieu à des perturbations.

• Nous n’assumons pas la responsabilité pour les dommages de l’appareil résultant d’un maniement inapproprié. Volume de livraison 1 caméra 1 récepteur 1 support mural 2 antennes de 2,4 GHz 2 adaptateurs secteur (12 V ~ 500 mA) 1 câble SCART (1,5 m) Eléments de commande et prises sur la caméra A) Convertisseur d’images de 8 mm B) Protection de l’objectif résistant à l’eau C) Microphone D) Câble de raccordement électrique de 12 V Eléments de commande sur le récepteur E) Mise en / hors circuit (commutation sur la source AV) F) Lampe témoin de fonction à LED rouge G) Indicateur de canal à LED rouge H) Câble avec sortie SCART

I) Antenne de 2,4 GHz

J) Entrée AV, SCART K) Prise 12 V pour le raccordement électrique Raccordement des composants Branchez d’abord les antennes aux prises situées au dos du récepteur et de la caméra et assurez-vous qu’elles sont bien connectées. Assemblez les trois parties du support mural (voir gure

). Fixez le support mural ensuite au moyen du matériel de xation fourni sur un mur approprié; placez ensuite la caméra sur la vis sans tête se trouvant à l’extrémité supérieure du support et xez-la au moyen de la vis moletée (voir gure

). Fixez la caméra dans la position souhaitée en utilisant la vis papillon. Reliez maintenant le câble de raccordement électrique avec le câble de courant de l’adaptateur secteur et enchez celui-ci nalement dans une prise de courant.10

Raccordez le récepteur à un téléviseur en utilisant le câble SCART, branchez le câble de raccordement électrique de l’adaptateur secteur au récepteur et reliez l’adaptateur secteur à une prise de courant. Lorsque le récepteur est mis en circuit, la LEC de contrôle en face avant indique qu’il est prêt à fonctionner. Remarque : à l’air libre, la portée d’émission de la caméra s’élève à 100 mètres au maximum ; à l’intérieur de bâtiments, elle dépend fortement des matériaux de construction utilisés. Conseil : Lorsque votre téléviseur ne dispose que d’une seule prise SCART et que vous désirez utiliser, outre votre nouvelle caméra de surveillance eBench, encore d’autres appareils (magnétoscope, lecteur de DVD, etc…), vous pouvez raccorder le récepteur de votre système de caméra de surveillance entre le magnétoscope ou le lecteur de DVD et le téléviseur. Pour ce faire, raccordez le câble SCART du récepteur au téléviseur et le câble SCART du magnétoscope ou du lecteur DVD au récepteur. Lorsque le récepteur est en circuit, il y a réception du signal de la caméra ; le signal du magnétoscope ou du lecteur DVD est alors interrompu. Lorsque le récepteur est hors circuit, le téléviseur reçoit de nouveau de signal AV. Après avoir relié tous les composants, il faut ajuster la caméra et le récepteur sur le même canal. Sélection du canal sur la caméra Retirez le cache en caoutchouc du sélecteur de canal au dos de la caméra. Sélectionnez le canal souhaité en déplaçant le sélecteur. Remettez ensuite le cache en place. Sélection du canal et de l’intervalle sur le récepteur Sélectionnez le canal souhaité en plaçant le commutateur correspondant au dos de l’appareil sur ON (voir gure

Le récepteur peut recevoir les signaux de quatre caméras au maximum. Si vous avez réglé le canal 1 pour la première caméra, vous devrez régler les canaux 2-4 pour les caméras supplémentaires. Lorsque vous exploitez plusieurs caméras, le commutateur « T » au dos du récepteur vous permet de modier l’intervalle avec lequel le récepteur change de canal (4 ou 8 secondes), c.-à-d. l’intervalle dans lequel il commute entre les images des différentes caméras. Lorsque l’appareil est en circuit, une LED rouge sur la face avant du récepteur indique en clignotant les canaux qui ont été réglés. Lorsque le canal 1 a été sélectionné, la LED clignote une fois toutes les 4 ou 8 secondes en fonction de l’intervalle réglé. Lorsque les canaux 1 et 2 par exemple sont réglés, la LED clignote une fois et, après 4 ou 8 secondes, deux fois, etc….12

Réglage de la netteté d’image Tournez la protection de l’objectif (voir gure

) dans le sens contraire des aiguilles d’une montre, jusqu’à la butée et retirez-la. Tournez ensuite la bague de foyer vers la gauche ou la droite jusqu’à ce que l’image soit nette. Remettez la protection de l’objectif en place en la posant sur l’objectif et en la tournant vers la droite. Elimination d’erreurs Problème Pas d’image ou pas de son. Solution possible a) Assurez-vous que les deux appareils sont en circuit. b) Contrôlez si tous les câbles et ches sont bien raccordés. c) Vériez que le récepteur et la caméra sont ajustés sur le même canal. Problème Image et/ou son perturbés. Solution possible a) Vériez que les deux antennes sont orientées de façon identique. b) Réduisez la distance entre la caméra et le récepteur. A l’extérieur, la portée de la transmission sans l s’élève à 100 mètres au maximum; à l’intérieur de bâtiments, elle dépend des matériaux de construction utilisés. c) Au cas où un four à micro-ondes ou un autre appareil électromagnétique serait en service, arrêtez-le et contrôlez de nouveau votre système de surveillance par caméra. d) Changez le canal réglé sur la caméra et le récepteur, commutez donc tous les deux par exemple sur le canal 3 ou 4 ; veillez à ce que la caméra et le récepteur soient toujours ajustés sur le même canal.12

Déclaration de conformité Nous, la Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est conforme à toutes les normes et prescriptions de sécurité internationales applicables ainsi qu’aux directives CE. Type d’appareil : KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Gérant —14
