INSTRUKCJA OBSŁUGI KH 2074 E-BENCH

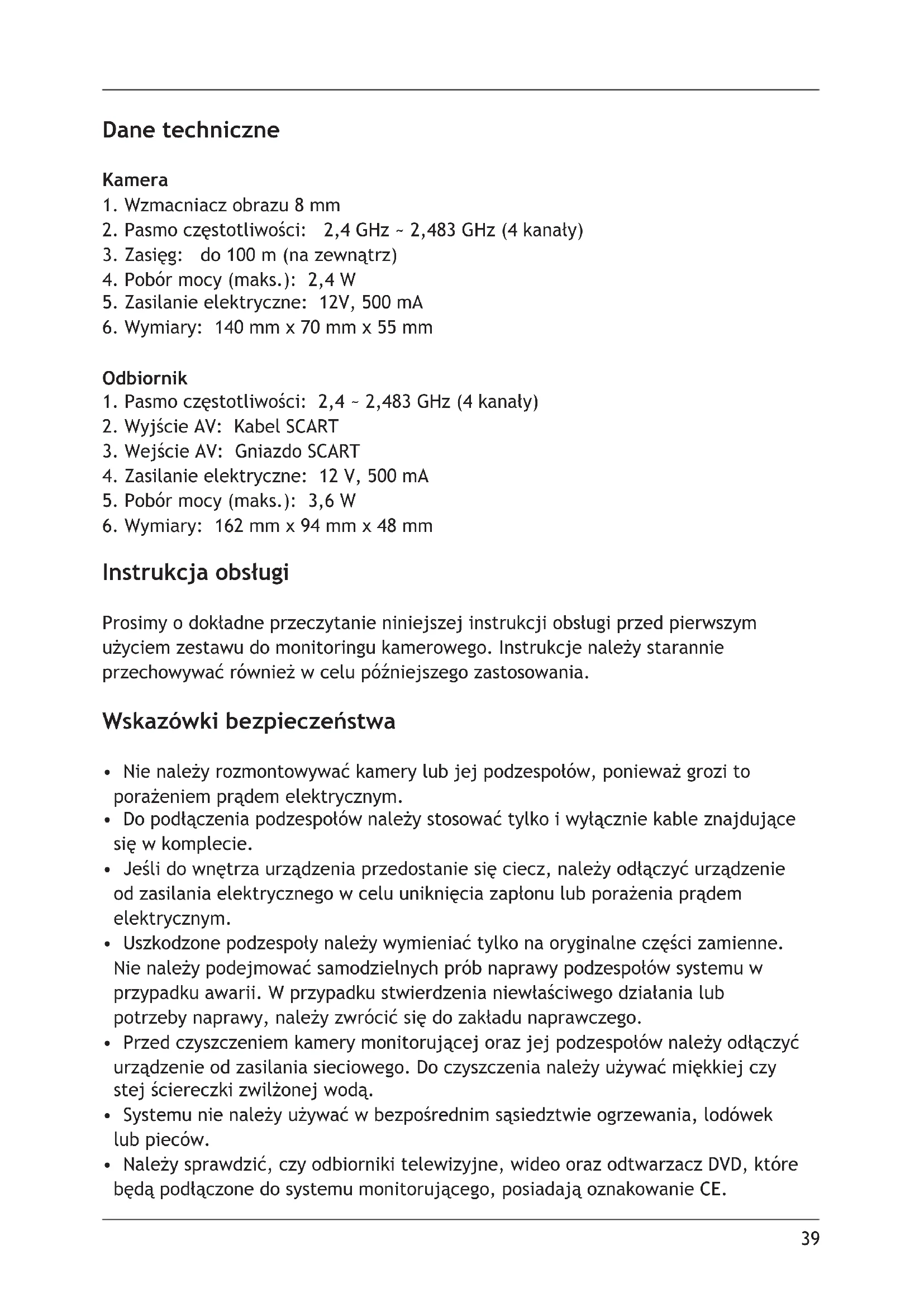

Dane techniczne Kamera

1. Wzmacniacz obrazu 8 mm

2. Pasmo częstotliwości: 2,4 GHz ~ 2,483 GHz (4 kanały)

3. Zasięg: do 100 m (na zewnątrz)

4. Pobór mocy (maks.): 2,4 W

5. Zasilanie elektryczne: 12V, 500 mA

1. Pasmo częstotliwości: 2,4 ~ 2,483 GHz (4 kanały)

2. Wyjście AV: Kabel SCART

3. Wejście AV: Gniazdo SCART

4. Zasilanie elektryczne: 12 V, 500 mA

Instrukcja obsługi Prosimy o dokładne przeczytanie niniejszej instrukcji obsługi przed pierwszym użyciem zestawu do monitoringu kamerowego. Instrukcje należy starannie przechowywać również w celu późniejszego zastosowania. Wskazówki bezpieczeństwa

• Nie należy rozmontowywać kamery lub jej podzespołów, ponieważ grozi to porażeniem prądem elektrycznym.

• Do podłączenia podzespołów należy stosować tylko i wyłącznie kable znajdujące się w komplecie.

• Jeśli do wnętrza urządzenia przedostanie się ciecz, należy odłączyć urządzenie od zasilania elektrycznego w celu uniknięcia zapłonu lub porażenia prądem elektrycznym.

• Uszkodzone podzespoły należy wymieniać tylko na oryginalne części zamienne. Nie należy podejmować samodzielnych prób naprawy podzespołów systemu w przypadku awarii. W przypadku stwierdzenia niewłaściwego działania lub potrzeby naprawy, należy zwrócić się do zakładu naprawczego.

• Przed czyszczeniem kamery monitorującej oraz jej podzespołów należy odłączyć urządzenie od zasilania sieciowego. Do czyszczenia należy używać miękkiej czy stej ściereczki zwilżonej wodą.

• Systemu nie należy używać w bezpośrednim sąsiedztwie ogrzewania, lodówek lub pieców.

• Należy sprawdzić, czy odbiorniki telewizyjne, wideo oraz odtwarzacz DVD, które będą podłączone do systemu monitorującego, posiadają oznakowanie CE.40

• Przy rozbudowie systemu monitorującego należy stosować tylko oryginalne akce- soria eBench, w celu niedopuszczenia do uszkodzenia urządzenia oraz w celu zapewnienia bezpieczeństwa eksploatacji.

• Państwa zestaw do monitoringu kamerowego spełnia wymogi wszystkich europejs- kich dyrektyw dotyczących sprzętu radiowego oraz eliminacji zakłóceń; mimo to istnieje możliwość zakłócenia działania przez inne urządzenia.

• Producent nie udziela gwarancji oraz nie przejmuje odpowiedzialności za uszko- dzenia urządzenia, wynikające z niewłaściwej obsługi. Zakres dostawy 1 Kamera 1 Odbiornik 1 Uchwyt ścienny 2 Anteny 2,4 GHz 2 Zasilacze sieciowe (12 V ~ 500 mA) 1 kabel SCART (1,5 m) Elementy obsługi i podłączenie do kamery A) Wzmacniacz obrazu 8 mm B) Wodoodporna osłona obiektywu C) Mikrofon D) Kabel zasilający 12 V Elementy obsługi odbiornika E) Włączanie/wyłączanie (przełączanie na źródło AV) F) Czerwona kontrolka funkcji LED G) Czerwone wskazania kanału LED H) Kabel z wyjściem SCART

J) Wejście AV, SCART K) Gniazdo 12 V do zasilania elektrycznego Podłączanie podzespołów Najpierw należy podłączyć antenę do gniazd znajdujących się na tylnej stronie odbiornika i kamery. Należy upewnić się, czy są one prawidłowo zamocowane. Następnie połączyć trzy elementy uchwytu ściennego (patrz: rysunek

). Następnie przymocować uchwyt do odpowiedniej ściany, używając przy tym znajdujących się w zestawie materiałów mocujących; włożyć kamerę na wkręt znajdujący się w górnej części uchwytu i przykręcić ją używając śruby motylkowej (patrz: rysunek

Zamocować kamerę śrubą motylkową w pożądanym położeniu. Połączyć kabel40

zasilający z kablem zasilacza sieciowego i włożyć go do gniazda wtykowego. Odbiornik należy podłączyć do odbiornika telewizyjnego za pomocą kabla SCART. Połączyć kabel zasilacza sieciowego z odbiornikiem. Wtyczkę zasilacza sieciowego włożyć do gniazda wtykowego. Po włączeniu odbiornika, czerwona kontrolka LED na przedniej stronie sygnalizuje gotowość do pracy. Wskazówka: na zewnątrz zasięg kamery wynosi do 100 metrów, w budynkach para- metr ten zależy w dużej mierze od zastosowanych materiałów budowlanych. Porada: Jeśli Państwa telewizor posiada tylko jedno złącze SCART a istnieje potrzeba podłączenia innego urządzenia poza Państwa nową kamerą monitorującą eBench (wideo, odtwarzacz DVD itd.), odbiornik systemu monitorującego można podłączyć pomiędzy wideo lub odtwarzaczem DVD a telewizorem. W tym celu należy podłączyć kabel SCART odbiornika do telewizora a wideo lub odtwarzacz DVD za pomocą kabla SCART do odbiornika. Po włączeniu odbiornika, odbierany jest sygnał kamery; następuje przerwanie sygnału wideo lub DVD. Jeśli odbiornik jest wyłączony, telewi- zor odbiera sygnał AV. Po podłączeniu wszystkich podzespołów należy ustawić kamerę i odbiornik na ten sam kanał. Wybór kanału w kamerze Zdjąć gumową osłonę nad przełącznikiem kanałów na tylnej ściance kamery. Wybrać pożądany kanał, przesuwając przełącznik. Następnie z powrotem założyć gumową osłonę. Wybór kanałów i częstotliwości w odbiorniku Wybrać pożądany kanał, przesuwając odpowiedni przełącznik na tylnej stronie urządzenia w położenie ON (patrz: rysunek

Odbiornik odbiera sygnał z maksymalnie czterech kamer. Jeśli dla pierwszej kamery został wybrany kanał 1, dla pozostałych kamer należy ustawić stosownie kanały 2-4. Jeśli podłączona jest większa ilość kamer, za pomocą przełącznika „T“ na tylnej stronie odbiornika można zmienić częstotliwość, z jaką odbiornik zmienia kanały (4 lub 8 sekund), tzn. przełącza się na obraz pochodzący z poszczególnych kamer. Czerwona kontrolka LED na przedniej stronie odbiornika wskazuje (przy włączonym urządzeniu) poprzez miganie, które kanały są ustawione. Jeśli wybrano kanał 1, kontrolka LED miga jednokrotnie — w zależności od ustawionej częstotliwości co cztery lub 8 sekund. Jeśli ustawiono na przykład kanały 1 i 2, kontrolka miga jeden raz, a po czterech lub 8 sekundach dwa razy itd.42

Ustawianie ostrości obrazu Obrócić osłonę obiektywu (patrz: rysunek

) w kierunku przeciwnym do ruchu wskazówek zegara do oporu i zdjąć ją. Przekręcić pierścień ogniskowej w lewo lub w prawo, do momentu uzyskania ostrości obrazu. Następnie ponownie zamocować osłonę obiektywu zakładając ją na obiektywie i obracając w prawo. Usuwanie awarii Problem Brak obrazu lub dźwięku. Możliwe rozwiązania a) Upewnić się, czy oba urządzenia są włączone. b) Skontrolować prawidłowe zamocowanie kabli i wtyczek. c) Sprawdzić, czy odbiornik i kamera są ustawione na te same kanały. Problem Zakłócenia obrazu i/lub dźwięku. Możliwe rozwiązania a) Sprawdzić, czy obie anteny są tak samo ustawione. b) Zmniejszyć odległość pomiędzy kamerą a odbiornikiem. Na zewnętrz zasięg transmisji radiowej wynosi do 100 metrów, wewnątrz budynków parametr ten jest silnie uzależniony od zastosowanych materiałów budowlanych. c) Jeśli w pobliżu działa kuchenka mikrofalowa lub inne urządzenie elektro-magne- tyczne, należy je wyłączyć i skontrolować ponownie system monitoringu. d) Zmienić ustawiony kanał w kamerze i odbiorniku, przełączyć na przykład oba urządzenia na kanał 3 lub 4; pamiętając o tym, że kamera i odbiornik muszą być zawsze ustawione na ten sam kanał.42

Deklaracja zgodności My, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Niemcy, oświadczamy, że niniejszy produkt jest zgodny z wszelkimi odnośnymi międzynarodowymi normami bezpieczeństwa, przepisami oraz dyrektywami UE. Typ urządzenia/Typ: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — prezes zarządu —44
