MANUALE UTENTE KH 2074 E-BENCH

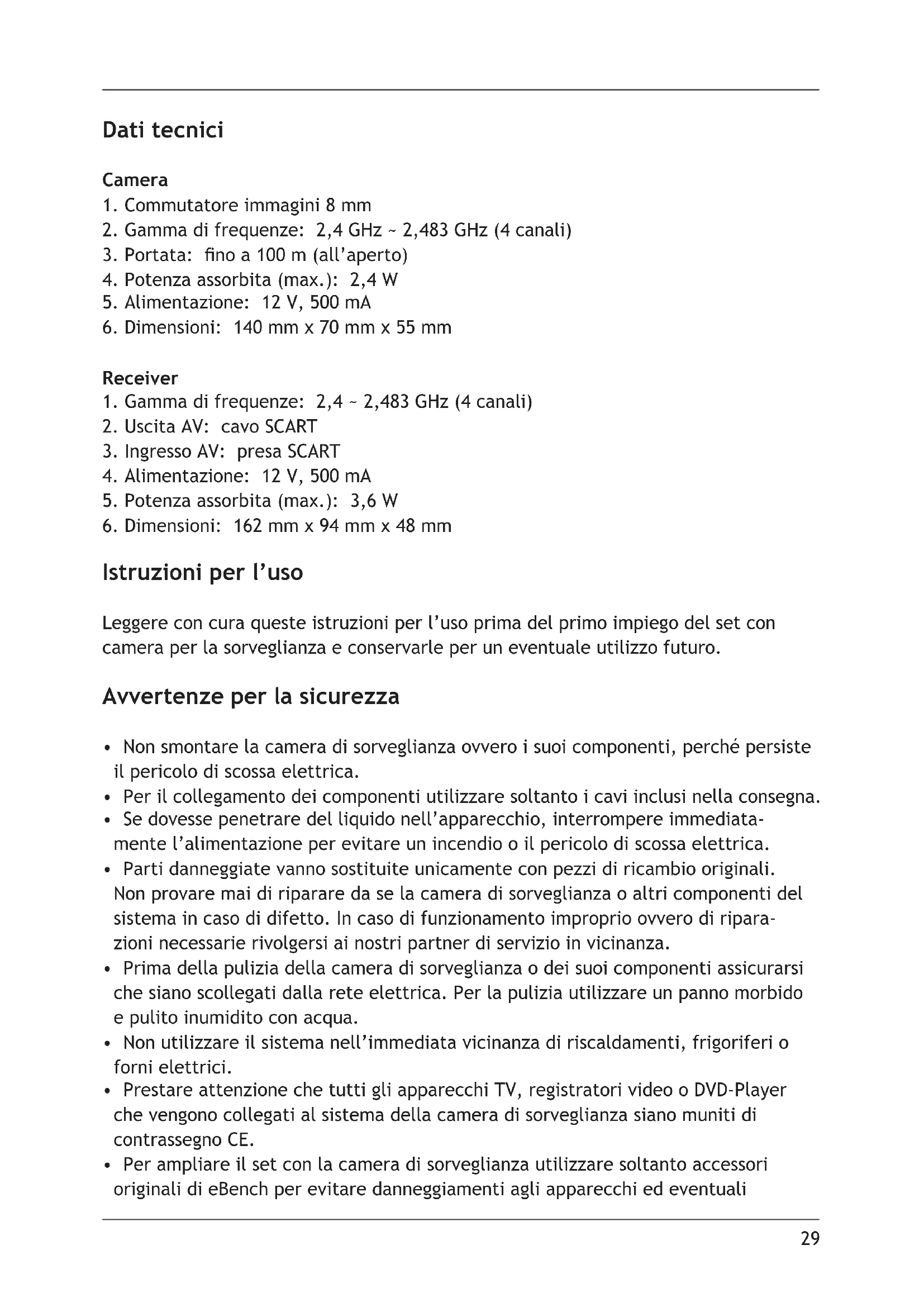

1. Commutatore immagini 8 mm

2. Gamma di frequenze: 2,4 GHz ~ 2,483 GHz (4 canali)

5. Alimentazione: 12 V, 500 mA

1. Gamma di frequenze: 2,4 ~ 2,483 GHz (4 canali)

4. Alimentazione: 12 V, 500 mA

Istruzioni per l’uso Leggere con cura queste istruzioni per l’uso prima del primo impiego del set con camera per la sorveglianza e conservarle per un eventuale utilizzo futuro. Avvertenze per la sicurezza

• Non smontare la camera di sorveglianza ovvero i suoi componenti, perché persiste il pericolo di scossa elettrica.

• Per il collegamento dei componenti utilizzare soltanto i cavi inclusi nella consegna.

• Se dovesse penetrare del liquido nell’apparecchio, interrompere immediata- mente l’alimentazione per evitare un incendio o il pericolo di scossa elettrica.

• Parti danneggiate vanno sostituite unicamente con pezzi di ricambio originali. Non provare mai di riparare da se la camera di sorveglianza o altri componenti del sistema in caso di difetto. In caso di funzionamento improprio ovvero di ripara- zioni necessarie rivolgersi ai nostri partner di servizio in vicinanza.

• Prima della pulizia della camera di sorveglianza o dei suoi componenti assicurarsi che siano scollegati dalla rete elettrica. Per la pulizia utilizzare un panno morbido e pulito inumidito con acqua.

• Non utilizzare il sistema nell’immediata vicinanza di riscaldamenti, frigoriferi o forni elettrici.

• Prestare attenzione che tutti gli apparecchi TV, registratori video o DVD-Player che vengono collegati al sistema della camera di sorveglianza siano muniti di contrassegno CE.

• Per ampliare il set con la camera di sorveglianza utilizzare soltanto accessori originali di eBench per evitare danneggiamenti agli apparecchi ed eventuali30

pericoli per la sicurezza.

• Il set con camera di sorvegliamento corrisponde a tutte le direttive europee in merito ad apparecchi a radiotrasmissione e all’eliminazione dei disturbi di radio- trasmissione; nonostante ciò è possibile che ci siano disturbi causati da altri apparecchi.

• Non persiste il diritto alla garanzia né si accettano responsabilità per danni all’apparecchio che sono causati dall’utilizzo improprio. Incluso nella consegna 1 camera 1 receiver 1 ssaggio a muro 2 antenne a 2,4 GHz 2 adattatori a rete (12 V ~ 500 mA) 1 cavo SCART (1,5 m) Elementi di comando e collegamenti sulla camera A) Commutatore immagini 8 mm B) Protezione obiettivo resistente all’acqua C) Microfono D) Cavo per collegamento a rete 12 V Elementi di comando sul receiver E) Accensione/Spegnimento (Commutazione alla sorgente AV) F) Spia di controllo rossa a LED G) Visualizzazione canali a LED rosso H) Cavo con uscita SCART

I) Antenna di 2,4 GHz

J) Ingresso AV-, SCART K) Bussola a 12 V per il collegamento alla corrente Collegamento dei componenti Per prima collegare le antenne con i collegamenti sul retro del receiver e della camera ed assicurarsi che siano ben ssati. Assemblare i componenti del ssaggio a muro (vedi gura

). Fissare il ssaggio a muro quindi con il materiale di ssaggio ad un muro adatto; poi inserire la camera con il perno lettato sulla estremità superiore del ssaggio e stringere la vite a testa zigrinata (vedi gura

). Fissare la camera nella posizione desiderata utilizzando la vite ad alette. Collegare il cavo di collegamento a rete con il cavo di rete dell’adattatore di rete e inserirlo quindi in una presa di corrente.30

Collegare il receiver con il cavo SCART ad un televisore, collegare il cavo di collegamento a rete dell’adattatore di rete con il receiver e inserire l’adattatore di rete in una presa di corrente. Se il receiver si accende un LED rosso di controllo sul lato anteriore indica che l’apparecchio è pronto per l’uso. Avvertenza: All‘aperto il raggio d‘azione della camera è no a 100 metri, all’interno di edici dipende molto dai materiali di costruzione utilizzati. Consiglio: Se il televisore è munito soltanto di un collegamento SCART e accanto a questa camera di sorveglianza di eBench si vogliono collegare anche altri apparecchi (videoregistratore, DVD-Player ecc.), si può collegare il receiver del sistema con camera di sorveglianza anche tra videoregistratore o DVD-Player e televisore. Quindi collegare il cavo SCART del receiver al televisore e il videoregistratore o il DVD- Player mediante cavo SCART al receiver. Se il receiver è acceso si riceve il segnale della camera; il segnale degli apparecchi (videoregistratore e DVD-Player) vengono interrotti. Se il receiver è spento, il televisore riceve nuovamente il segnale AV. Dopo aver collegato tutti i componenti tra di loro la camera e il receiver vanno impostati sullo stesso canale. Selezione del canale sulla camera Eliminare la coperture in gomma sul selettore canali sul retro della camera. Selezio- nare il canale desiderato spostando l’interruttore. Fissare nuovamente la copertura. Selezione canale e intervallo sul receiver Selezionare il canale desiderato spostando il relativo interruttore sul retro dell’apparecchio su ON (vedi gura

Il receiver può ricevere i segnali di 4 camere. Se per camera no. 1 si è selezionato canale uno per le altre camere vanno impostati i canali da 2 a 4. Se vengono utilizzate più camere con l’interruttore “T” sul retro del receiver si può cambiare l’intervallo con il quale il receiver cambia canale (4 o 8 secondi), cioè la velocità con la quale commuta tra le immagini delle singole camere. Quando l’apparecchio è acceso un LED rosso sul lato anteriore del receiver visualizza mediante lampeggiamento quali canali sono impostati. Se è selezionato canale 1 il LED lampeggia 1 volta — secondo l’intervallo impostato ogni 4 o 8 secondi. Se p.e. i canali 1 e 2 sono impostati il LED lampeggia una volta dopo 4 ovvero dopo 8 secondi due volte.32

Impostare la nitidezza dell’immagine Girare la protezione dell’obiettivo in senso antiorario (vedi gura

) no al necorsa e staccarla. Quindi girare la messa a fuoco a sinistra o destra nché l’immagine sia nitida. Fissare nuovamente la protezione dell’obiettivo inserendola sull’obiettivo e girandola verso destra. Eliminazione difetti Problema Nessun immagine o audio. Possibile soluzione a) Assicurarsi che ambedue gli apparecchi siano accesi. b) Controllare se tutti i cavi o spinotti sono ben ssati. c) Controllare se il receiver e la camera sono impostati sullo stesso canale. Problema Disturbi dell’immagine o dell’audio. Possibile soluzione a) Controllare se ambedue le antenne sono puntate nella stessa direzione. b) Diminuire la distanza tra camera e ricevitore. All‘aperto la portata della trasmissione radio è no a 100 metri, all’interno di edici dipende molto dai materiali di costruzione utilizzati. c) Se è in funzionamento un forno a microonde o un altro apparecchio elettroma- gnetico spegnerlo e controllare di nuovo il sistema di sorveglianza. d) Modicare il canale impostato sulla camera e sul receiver, cioè commutare p.e. su canale 3 o 4; prestare attenzione che la camera e il receiver siano sempre impostati sullo stesso canale.32

Dichiarazione di conformità Noi, la Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germania, dichiariamo che questo apparecchio è conforme alle seguenti norme di sicurezza e disposizioni internazionali come anche con le direttive CE. Tipo di apparecchio/tipo: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Amministratore —34
