ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KH 2074 E-BENCH

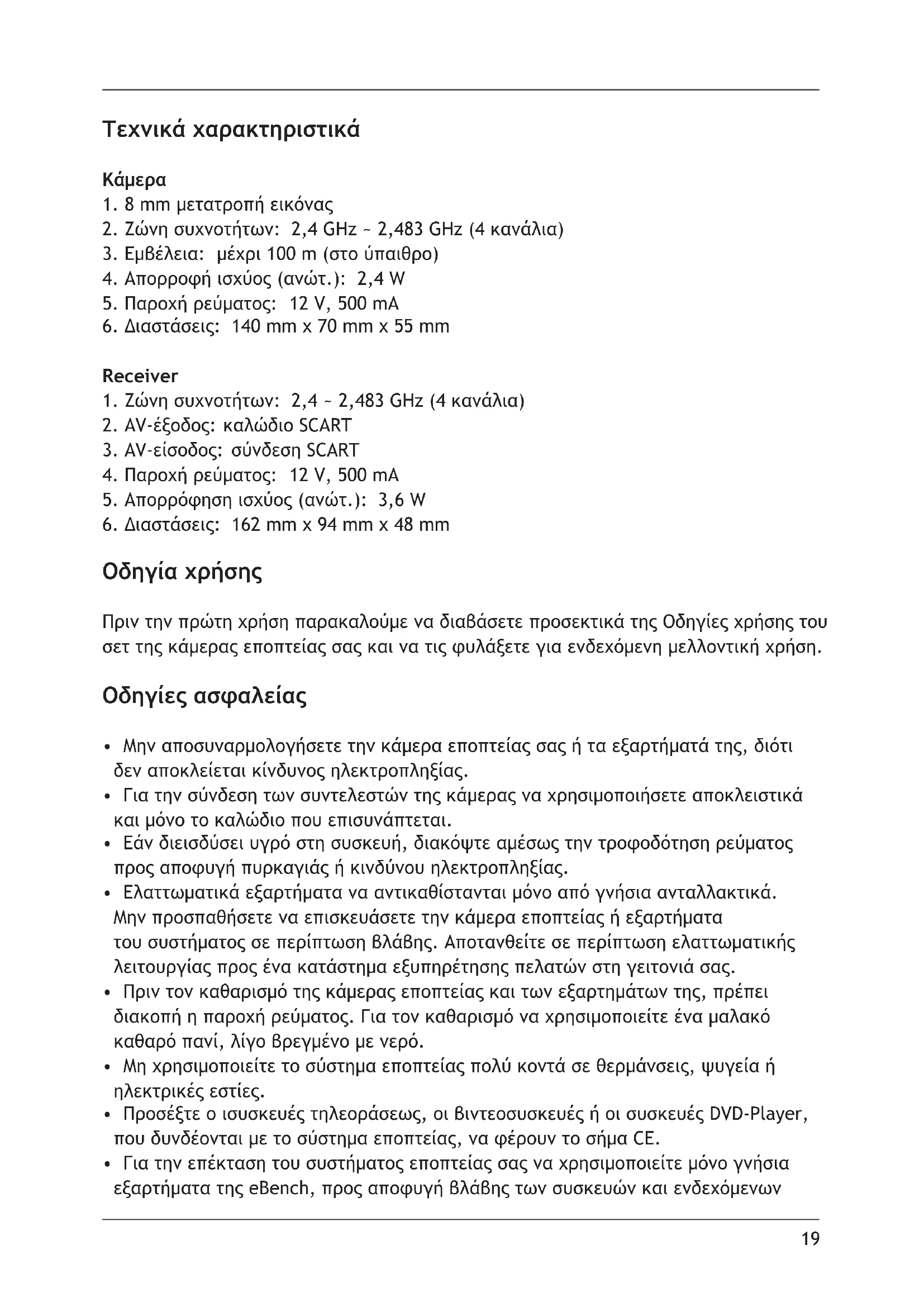

Τεχνικά χαρακτηριστικά Kάμερα

1. 8 mm μετατροπή εικόνας

2,4 GHz ~ 2,483 GHz (4 κανάλια)

μέχρι 100 m (στο ύπαιθρο)

4. Απορροφή ισχύος (ανώτ.):

2,4 ~ 2,483 GHz (4 κανάλια)

5. Απορρόφηση ισχύος (ανώτ.):

162 mm x 94 mm x 48 mm Οδηγία χρήσης Πριν την πρώτη χρήση παρακαλούμε να διαβάσετε προσεκτικά της Οδηγίες χρήσης του σετ της κάμερας εποπτείας σας και να τις φυλάξετε για ενδεχόμενη μελλοντική χρήση. Οδηγίες ασφαλείας

• Μην αποσυναρμολογήσετε την κάμερα εποπτείας σας ή τα εξαρτήματά της, διότι δεν αποκλείεται κίνδυνος ηλεκτροπληξίας.

• Για την σύνδεση των συντελεστών της κάμερας να χρησιμοποιήσετε αποκλειστικά και μόνο το καλώδιο που επισυνάπτεται.

• Εάν διεισδύσει υγρό στη συσκευή, διακόψτε αμέσως την τροφοδότηση ρεύματος προς αποφυγή πυρκαγιάς ή κινδύνου ηλεκτροπληξίας.

• Ελαττωματικά εξαρτήματα να αντικαθίστανται μόνο από γνήσια ανταλλακτικά. Μην προσπαθήσετε να επισκευάσετε την κάμερα εποπτείας ή εξαρτήματα του συστήματος σε περίπτωση βλάβης. Αποτανθείτε σε περίπτωση ελαττωματικής λειτουργίας προς ένα κατάστημα εξυπηρέτησης πελατών στη γειτονιά σας.

• Πριν τον καθαρισμό της κάμερας εποπτείας και των εξαρτημάτων της, πρέπει διακοπή η παροχή ρεύματος. Για τον καθαρισμό να χρησιμοποιείτε ένα μαλακό καθαρό πανί, λίγο βρεγμένο με νερό.

• Μη χρησιμοποιείτε το σύστημα εποπτείας πολύ κοντά σε θερμάνσεις, ψυγεία ή ηλεκτρικές εστίες.

• Προσέξτε ο ισυσκευές τηλεοράσεως, οι βιντεοσυσκευές ή οι συσκευές DVD-Player, που δυνδέονται με το σύστημα εποπτείας, να φέρουν το σήμα CE.

• Για την επέκταση του συστήματος εποπτείας σας να χρησιμοποιείτε μόνο γνήσια εξαρτήματα της eBench, προς αποφυγή βλάβης των συσκευών και ενδεχόμενων20

κινδύνων για την υγεία σας.

• Το σύστημα ποπτείας που αγοράσατε ανταποκρίνεται προς όλες τους ευρωπαϊκούς Κανονσιμούς και Οδηγιες για Ασύρματες Εγκαταστάσεις και Ραδιοπαρεμβολές. Παρ όλα αυτά δεν είναι δυνατόν να αποκλεισθούν παρεμβολές από άλλες

• Δεν αναλαμβάνουμε καμμία εγγύηση και ευθύνη για βλάβες της συσκευής που οφείλονται σε λάθος χειρισμό της. Περιεχόμενο συσκευασίας 1 κάμερα 1 συσκευή λήψης Receiver 1 στερέωση τοίχου 2 αντέννες 2,4 GHz 2 αντάπτορες δικτύου (12 V ~ 500 mA) 1 καλώδιο SCART (1,5 μ) Εξαρτήματα χειρισμού και συνδέσεις στην κάμερα A) 8mm μετατροπέας εικόνων

Αδιάβροχη προστασία φακού

12 V Καλώδιο σύνδεσης με το δίκτυο Εξαρτήματα χειρισμού στοReceiver E) Άναμμα/Σβήσιμο (μεταλλαγή στην πηγή AV)

Κόκκινη λυχνία ελέγχου λειτουργίας LED

Κόκκινη ένδειξη καναλιού LED

Καλώδιο με έξοδο SCART

Σύνδεση 12 V για παροχή ρεύματος Σύνδεση των εξαρτημάτων Πρώτα τοποθετήστε τις αντέννες στα σημεία σύνδεσής τουε στην όπισθεν του Recei- vers και της κάμερας και σιγουρευθείτε ότι είναι καλά στερεωμένες. Συναρμολογήστε τα τρία τμήματα της στερέωσης τοίχου (βλέπε εικόνα

). Τοποθετήστε κατόπιν την στερέωση τοίχου με τη βοήθεια των υλικών στερέωσης που επισυνάπτονται, σε κατάλληλο τοίχο. Τοποθετήστε τώρα την κάμερα στον πείρο με το σπείρωμα και βιδώστε την με την βίδα (βλέπε εικόνα

). Στερεώστε τη μηχανή στη θέση που θέλετε με την πεταλούδα. Τώρα συνδέστε το καλώδιο με το καλώδιο του αντάπτορα δικτύου και βάλτε το φις του σε μία πρίζα.20

Συνδέστε το Receiver με το καλώδιο SCART σε μία συσκευή τηλεοράσεως, συνδέστε το καλώδιο του αντάπτορα δικτύου με το Receiver βάλτε το φις του αντάπτορα δικτύου σε μία πρίζα. Όταν ανάψετε το Receiver, η κόκκινη λυχνία ελέγχου LED στην μπροστινή πλευρά θα σας δείξει την ετοιμότητα της συσκευής για λειτουργία. Προσοχή: Στο ύπαιθρο η εμβέλεια εκπομπής της κάμερας ανέρχεται σε 100 μέτρα το πολύ, εντός των κτιρίων εξαρτάται πολύ από τα χρησιμοποιηθέντα οικοδομικά

Υπόδειξη: Εάν η τηλεόρασή σας διαθέτει μόνο μία θέση σύνδεσης SCART, και εσείς μέσω της σύνδεσης αυτής επιθυμείτε να λειτουργήσετε εκτός από την καινούργια σας κάμερα eBench και άλλες συσκευές (βιντεοσυσκευή, DVD-Player κλπ.), μπορείτε να συνδέσετε το σύστημα εποπτείας σας και μεταξύ της βιντεοσυσκευής ή του DVD- Player και της τηλεόρασης. Πρέπει στην περίπτωση αυτή να συνδέσετε το καλώδιο SCART του Receivers στην τηλεόραση και την τηλεόραση ή το DVD-Player με καλώδιο SCART στο Receiver. Όταν ανάψετε το Receiver, ακολουθεί λήψη του σήματος της κάμερας. Τώρα διακόπτεται το σήμα της βιντεοσυσκευής ή της συσκευής DVD. Όταν σβήσετε το Receiver, τότε η τηλεόραση κάνει λήψη του σήματος ΑV. Αφού συνδέσατε τώρα όλους τους συντελεστές μεταξύ τους, πρέπει να ρυθμιστούν η κάμερα και το Receiver στο ίδιο κανάλι. Επιλογή καναλιού στην κάμερα Αφαιρέστε το λαστιχένιο κάλυμμα πάνα από τον διακόπτη επιλογής καναλιού στην όπισθεν της κάμερας. Επιλέξτε το κανάλι που επιθυμείτε με τον διακόπτη. Επανατοποθετήστε το κάλυμμα. Επιλογή καναλιού και χρονικού διαστήματος στο Receiver Επιλέξτε το κανάλι που επιθυμείτε, τοποθετώντας τον ανάλογο διακόπτη στην όπισθεν της συσκευής στη θέση ON (βλέπε εικόνα

Το Receiver λαμβάνει τα σήματα από μέχρι τέσσερις κάμερες. Εάν για την πρώτη κάμερα επιλέξατε το κανάλι 1, τότε πρέπει για τις υπόλοιπες κάμερες να επιλέξετε αναλόγως τα κανάλια 2-4. Εάν λειτουργείτε περισσότερες κάμερες μπορείτε με τον διακόπτη „T“ στην όπισθεν του Receivers να αλλάξετε το χρονικό διάστημα με βάση του οποίου αλλάζει το Receiver το κανάλι (4 ή 8 δευτερόλεπτα), δηλαδή η μεταλλαγή ανάμεσα στις κάμερες. Μία κόκκινη λυχνία LED στην μπροστινή πλευρά του Receiver δείχνει αναβοσβήνοντας, εφόσον η συσκευή είναι αναμμένη, ποιο κανάλι έχει ρυθμισθεί. Εάν έχει επιλεγεί το κανάλι 1, τότε αναβοσβήνει η λυχνία LED μία φορά — και σε εξάρτηση από το ρυθμισμένο διάστημα κάθε 4 ή 8 δευτερόλεπτα. Εάν για παράδειγμα έχουν ρυθμισθεί22

τα κανάλια 1 και 2, αναβοσβήνει η λυχνία LED μία φορά και μετά από 4 ή 8 δευτερόλεπτα δύο φορές κλπ. Ρύθμιση της ευκρίνειας της εικόνας Στρίψτε το σύστημα προστασίας του φακού (βλέπε εικόνα

) αντίθετα προς την κατεύθυνση των δεικτών του ρολογιού μέχρι το τέρμα και αφαιρέστε το. Στρίψτε κατόπιν τον δακτύλιο του φακού προς τα αριστερά ή προς τα δεξιά μέχρι να γίνει ευκρινής η εικόνα. Επανατοποθετήστε τώρα την προστασία του φακού, βάζοντάς την πάνω στον φακό και στρίβοντας προς δεξιά. Αποκατάσταση ελαττωμάτων

Δεν υπάρχει ούτε εικόνα ούτε ήχος. Ενδεχόμενη λύση

Σιγουρευθείτε πως είναι αναμμένες και οι δύο συσκευές.

Ελέγξτε αν είναι στερεωμένα όλα τα καλώδια και τα φις.

Ελέγξτε αν το Receiver και η κάμερα είναι στο ίδιο κανάλι.

Παρεμβολές στην εικόνα ή στον ήχο. Ενδεχόμενη λύση

Ελέγχξτε εάν και οι δύο αντέννες έχουν την ίδια ρύθμιση.

Μειώστε την απόσταση μεταξύ της κάμερας και του Receiver. Στο ύπαιθρο η εμβέλεια της ασύρματης μετάδοσης ανέρχεται σε 100 μέτρα το πολύ, εντός των κτιρίων εξαρτάται πολύ από τα χρησιμοποιηθέντα οικοδομικά υλικά.

Εάν λειτουργεί συσκευή μικροκυμάτων ή μία άλλη ηλεκτρομαγνητική συσκευή, σβήστε την και ελέγξτε και πάλι το σύστημα εποπτείας σας.

Αλλάξτε το ρυθμισμένο κανάλι στην κάμερα και στο Receiver, σβήστε δηλαδή για παράδειγμα και τα δύο στο κανάλι 3 ή 4. Προσέξτε ότι η κάμερα και η συσκευή Receiver πρέπει να είναι πάντα στο ίδιο κανάλι.22

Δήλωση συμφωνίας Εμείς, η εταιρεία Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Γερμανία, δηλώνουμε με την παρούσα για το προϊόν αυτό, την συμφωνία με όλα τα εφαρμοζόμενα διεθνή πρότυπα ασφαλείας, με όλες τις προδιαγραφές και τις Οδηγίες

Τύπος συσκευής: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Διευθυντής —24
