BEDIENUNGSANLEITUNG KH 2074 E-BENCH

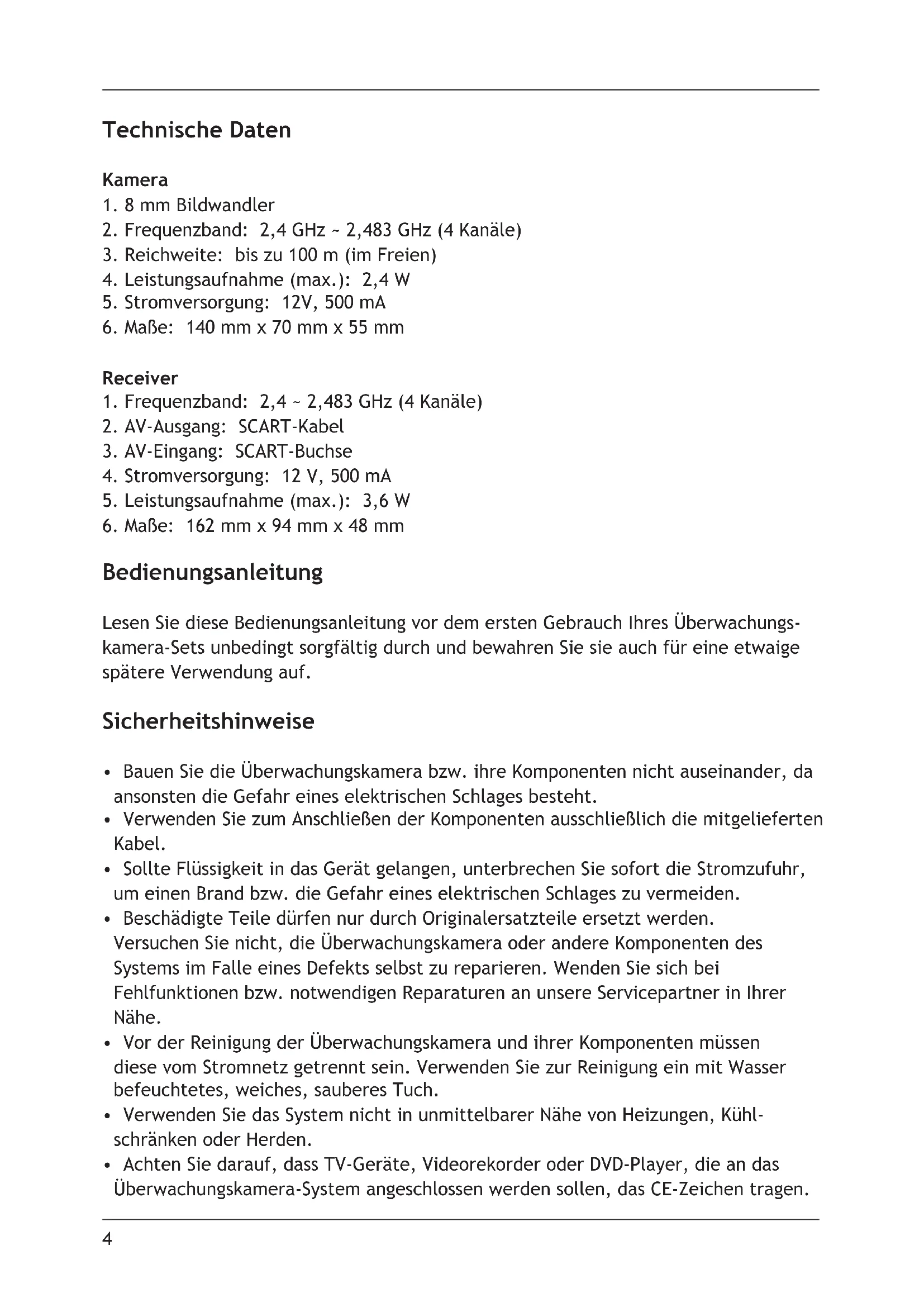

Technische Daten Kamera

2. Frequenzband: 2,4 GHz ~ 2,483 GHz (4 Kanäle)

3. Reichweite: bis zu 100 m (im Freien)

4. Leistungsaufnahme (max.): 2,4 W

5. Stromversorgung: 12V, 500 mA

6. Maße: 140 mm x 70 mm x 55 mm

1. Frequenzband: 2,4 ~ 2,483 GHz (4 Kanäle)

2. AV-Ausgang: SCART-Kabel

3. AV-Eingang: SCART-Buchse

4. Stromversorgung: 12 V, 500 mA

5. Leistungsaufnahme (max.): 3,6 W

6. Maße: 162 mm x 94 mm x 48 mm

Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch Ihres Überwachungs- kamera-Sets unbedingt sorgfältig durch und bewahren Sie sie auch für eine etwaige spätere Verwendung auf. Sicherheitshinweise

• Bauen Sie die Überwachungskamera bzw. ihre Komponenten nicht auseinander, da ansonsten die Gefahr eines elektrischen Schlages besteht.

• Verwenden Sie zum Anschließen der Komponenten ausschließlich die mitgelieferten Kabel.

• Sollte Flüssigkeit in das Gerät gelangen, unterbrechen Sie sofort die Stromzufuhr, um einen Brand bzw. die Gefahr eines elektrischen Schlages zu vermeiden.

• Beschädigte Teile dürfen nur durch Originalersatzteile ersetzt werden. Versuchen Sie nicht, die Überwachungskamera oder andere Komponenten des Systems im Falle eines Defekts selbst zu reparieren. Wenden Sie sich bei Fehlfunktionen bzw. notwendigen Reparaturen an unsere Servicepartner in Ihrer Nähe.

• Vor der Reinigung der Überwachungskamera und ihrer Komponenten müssen diese vom Stromnetz getrennt sein. Verwenden Sie zur Reinigung ein mit Wasser befeuchtetes, weiches, sauberes Tuch.

• Verwenden Sie das System nicht in unmittelbarer Nähe von Heizungen, Kühl- schränken oder Herden.

• Achten Sie darauf, dass TV-Geräte, Videorekorder oder DVD-Player, die an das Überwachungskamera-System angeschlossen werden sollen, das CE-Zeichen tragen.4

• Verwenden Sie bei der Erweiterung des Überwachungskamera-Systems nur Originalzubehör von eBench, um Beschädigungen der Geräte und eventuelle Gefahren für Ihre Sicherheit zu vermeiden.

• Ihr Überwachungskamera-Set entspricht sämtlichen europäischen Richtlinien zu Funkanlagen und Funkentstörung; dennoch ist es möglich, dass Störungen durch andere Geräte vorkommen.

• Es wird keine Garantie oder Haftung für Schäden am Gerät übernommen, die aus unsachgemäßer Handhabung resultieren. Lieferumfang 1 Kamera 1 Receiver 1 Wandhalterung 2 2,4 GHz-Antennen 2 Netzadapter (12 V ~ 500 mA) 1 SCART-Kabel (1,5 m) Bedienelemente und Anschlüsse an der Kamera A) 8 mm-Bildwandler B) Wasserfester Objektivschutz C) Mikrofon D) 12 V-Stromanschlusskabel Bedienelemente am Receiver E) Einschalten/Ausschalten (Umschaltung auf die AV-Quelle) F) Rote LED-Funktionskontrollleuchte G) Rote LED-Kanal-Anzeige H) Kabel mit SCART-Ausgang

J) AV-, SCART-Eingang K) 12 V-Buchse für den Stromanschluss Anschließen der Komponenten Bringen Sie zunächst die Antennen an den Buchsen an der Rückseite des Receivers und der Kamera an und vergewissern Sie sich, dass diese fest sitzen. Fügen Sie die drei Teile der Wandhalterung zusammen (s. Abbildung

). Bringen Sie die Wandhalterung anschließend mit dem mitgelieferten Befestigungsmaterial an einer geeigneten Wand an; setzen Sie dann die Kamera auf den Gewindestift am oberen Ende des Halters auf und drehen Sie sie mit der Rändelschraube fest (s. Abbildung

). Fixieren Sie die Kamera mit der Flügelschraube in der gewünschten Position. Verbinden Sie nun das6

Stromanschlusskabel mit dem Stromkabel des Netzadapters und stecken Sie dieses schließlich in eine Steckdose ein. Schließen Sie den Receiver mit dem SCART-Kabel an ein Fernsehgerät an, verbinden Sie das Stromanschlusskabel des Netzadapters mit dem Receiver und stecken Sie den Netzadapter in eine Steckdose ein. Wird der Receiver eingeschaltet, zeigt eine rote Kontroll-LED auf der Vorderseite die Betriebsbereitschaft an. Hinweis: Im Freien beträgt die Sendereichweite der Kamera bis zu 100 Meter, innerhalb von Gebäuden hängt sie stark von den verwendeten Baumaterialien ab. Tipp: Falls Ihr Fernseher nur über einen SCART-Anschluss verfügt und Sie über diesen neben Ihrer neuen eBench-Überwachungskamera noch andere Geräte betrei- ben möchten (Videorekorder, DVD-Player etc.), so können Sie den Receiver Ihres Überwachungskamera-Systems auch zwischen Videorekorder bzw. DVD-Player und Fernsehgerät anschließen. Dazu schließen Sie das SCART-Kabel des Receivers an den Fernseher und den Videorekorder bzw. DVD-Player per SCART-Kabel an den Receiver an. Ist der Receiver eingeschaltet, wird das Signal der Kamera empfangen; das Signal des Video- bzw. DVD-Gerätes ist nun unterbrochen. Ist der Receiver ausgeschaltet, empfängt der Fernseher wieder das AV-Signal. Nachdem Sie nun alle Komponenten miteinander verbunden haben, müssen Kamera und Receiver auf den gleichen Kanal eingestellt werden. Kanalwahl an der Kamera Entfernen Sie die Gummi-Abdeckung über dem Kanal-Wahlschalter auf der Rückseite der Kamera. Wählen Sie den gewünschten Kanal, indem Sie den Schalter verschieben. Bringen Sie anschließend die Abdeckung wieder an. Kanal- und Intervallauswahl am Receiver Wählen Sie den gewünschten Kanal, indem Sie den entsprechenden Schalter auf der Rückseite des Gerätes auf ON schieben (s. Abbildung

Der Receiver empfängt die Signale von bis zu vier Kameras. Haben Sie für die erste Kamera Kanal 1 gewählt, so müssen Sie für weitere Kameras entsprechend die Kanäle 2-4 einstellen. Werden mehrere Kameras betrieben, können Sie mit dem Schalter „T“ auf der Rückseite des Receivers das Intervall wechseln, mit dem der Receiver den Kanal wechselt (4 oder 8 Sekunden), d.h. zwischen den Bildern der einzelnen Kameras umschaltet. Eine rote LED auf der Vorderseite des Receivers zeigt bei eingeschaltetem Gerät durch Blinken an, welche Kanäle eingestellt sind. Ist Kanal 1 gewählt, so blinkt die6

LED einmal — abhängig vom eingestellten Intervall alle vier oder 8 Sekunden. Sind zum Beispiel die Kanäle 1 und 2 eingestellt, so blinkt die LED einmal und nach vier bzw. 8 Sekunden zweimal usw. Einstellen der Bildschärfe Drehen Sie den Objektivschutz (s. Abbildung

) gegen den Uhrzeigersinn bis zum Anschlag und nehmen Sie ihn ab. Drehen Sie dann den Fokusring nach links bzw. rechts, bis das Bild scharf ist. Bringen Sie nun den Objektivschutz wieder an, indem Sie ihn auf das Objektiv setzen und nach rechts drehen. Fehlerbehebung Problem Kein Bild oder kein Ton. Mögliche Lösung a) Vergewissern Sie sich, dass beide Geräte eingeschaltet sind. b) Kontrollieren Sie, ob alle Kabel und Stecker fest sitzen. c) Prüfen Sie, ob Receiver und Kamera auf den gleichen Kanal eingestellt sind. Problem Störungen in Bild und/oder Ton. Mögliche Lösung a) Prüfen Sie, ob beide Antennen gleich ausgerichtet sind. b) Verringern Sie den Abstand zwischen Kamera und Receiver. Im Freien beträgt die Reichweite der Funk-Übertragung bis zu 100 Meter, innerhalb von Gebäuden hängt sie stark von den verwendeten Baumaterialien ab. c) Falls eine Mikrowelle oder ein anderes elektro-magnetisches Gerät in Betrieb ist, stellen Sie es aus und prüfen Sie Ihr Überwachungssystem noch einmal. d) Wechseln Sie den eingestellten Kanal an Kamera und Receiver, schalten Sie also beispielsweise beide auf Kanal 3 oder 4; beachten Sie, dass Kamera und Receiver stets auf den gleichen Kanal eingestellt sein müssen.8

Konformitätserklärung Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für dieses Produkt die Übereinstimmung mit allen anwendbaren internationalen Sicherheitsnormen, Vorschriften sowie EG-Richtlinien. Gerätetyp/Type: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Geschäftsführer —8
