MANUAL DE UTILIZADOR KH 2074 E-BENCH

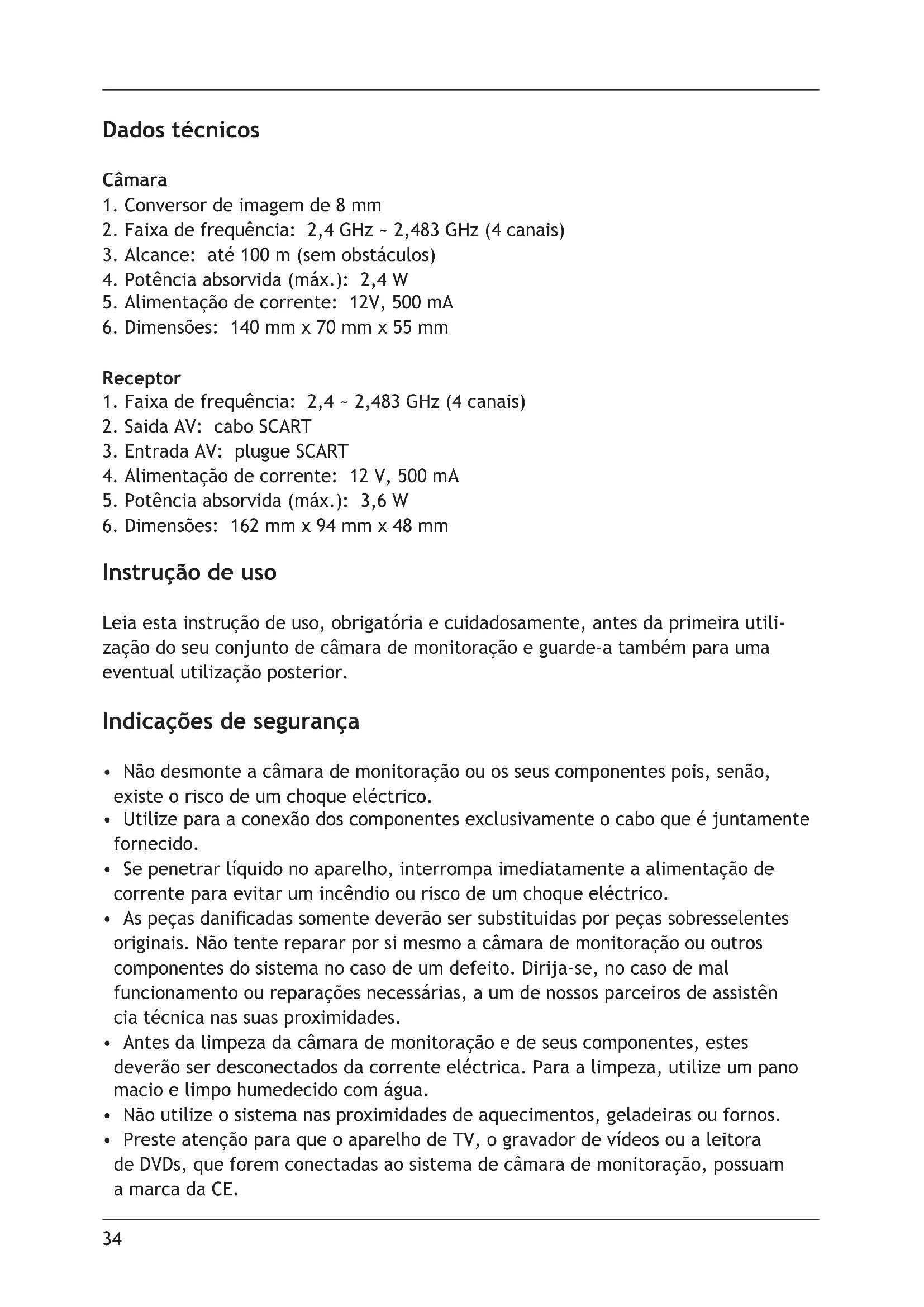

Dados técnicos Câmara

1. Conversor de imagem de 8 mm

2. Faixa de frequência: 2,4 GHz ~ 2,483 GHz (4 canais)

3. Alcance: até 100 m (sem obstáculos)

4. Potência absorvida (máx.): 2,4 W

5. Alimentação de corrente: 12V, 500 mA

6. Dimensões: 140 mm x 70 mm x 55 mm

1. Faixa de frequência: 2,4 ~ 2,483 GHz (4 canais)

4. Alimentação de corrente: 12 V, 500 mA

5. Potência absorvida (máx.): 3,6 W

6. Dimensões: 162 mm x 94 mm x 48 mm

Instrução de uso Leia esta instrução de uso, obrigatória e cuidadosamente, antes da primeira utili- zação do seu conjunto de câmara de monitoração e guarde-a também para uma eventual utilização posterior. Indicações de segurança

• Não desmonte a câmara de monitoração ou os seus componentes pois, senão, existe o risco de um choque eléctrico.

• Utilize para a conexão dos componentes exclusivamente o cabo que é juntamente fornecido.

• Se penetrar líquido no aparelho, interrompa imediatamente a alimentação de corrente para evitar um incêndio ou risco de um choque eléctrico.

• As peças danicadas somente deverão ser substituidas por peças sobresselentes originais. Não tente reparar por si mesmo a câmara de monitoração ou outros componentes do sistema no caso de um defeito. Dirija-se, no caso de mal funcionamento ou reparações necessárias, a um de nossos parceiros de assistên cia técnica nas suas proximidades.

• Antes da limpeza da câmara de monitoração e de seus componentes, estes deverão ser desconectados da corrente eléctrica. Para a limpeza, utilize um pano macio e limpo humedecido com água.

• Não utilize o sistema nas proximidades de aquecimentos, geladeiras ou fornos.

• Preste atenção para que o aparelho de TV, o gravador de vídeos ou a leitora de DVDs, que forem conectadas ao sistema de câmara de monitoração, possuam a marca da CE.34

• Somente utilize, para a ampliação do sistema de câmara de monitoração, aces sórios originais da eBench, para evitar danos nos aparelhos e eventuais riscos para a sua segurança.

• O seu conjunto de câmara de monitoração corresponde às directrizes européias integrais em relação a equipamentos de rádio e supressão de interferências; entretanto, é possível que ocorram interferências devido a outros aparelhos.

• Não será assumida nenhuma garantia ou responsabilidade por danos causados no aparelho que resultem de manipulação incorrecta. Âmbito do fornecimento 1 Câmara 1 Receptor 1 Suporte de parede 2 Antenas de 2,4 GHz 2 Adaptadores de rede (12 V ~ 500 mA) 1 cabo SCART (1,5m) Elementos de comando e conexões na câmara A) Conversor de imagens de 8 mm B) Protecção de objectiva resistente à água C) Microfone D) Cabo de conexão de rede de 12 V Elementos de comando no receptor E) Ligar/Desligar (comutação na fonte de AV) F) Luminoso de controlo de funcionamento de LED vermelho G) Indicador de canal de LED vermelho H) Cabo com saida SCART

I) Antena de 2,4 GHz

J) Entradas AV e SCART K) Plugue de 12 V para a conexão de rede eléctrica Conexão dos componentes Coloque, primeiramente, as antenas nos plugues do lado traseiro do receptor e da câmara e assegure-se de que estas estão rmemente xadas. Encaixe as três peças do suporte de parede (v. gura

). Coloque o suporte de parede, a seguir, com o material de xação fornecido, numa parede apropriada; coloque a câmara sobre o pino roscado na extremidade superior do suporte e aparafuse-a rmemente com o parafuso de cabeça escareada (v. gura

). Fixe, então, a câmara, com o parafuso de orelhas, na posição desejada. Conecte, a seguir, o cabo de conexão de rede com o36

cabo de corrente do adaptador de rede e introduza-o numa tomada. Conecte o receptor com o cabo SCART no aparelho de televisão, ligue o cabo de conexão de rede do adaptador de rede com o receptor e insira o adaptador de rede numa tomada. Se o receptor estiver ligado, um LED de controlo vermelho no lado dianteiro irá indicar a prontidão para funcionamento. Aviso: Em áreas abertas, sem obstáculos, o alcance do emissor da câmara é de, até, 100 metros, dentro de edifícios depende grandemente dos materiais de construção utilizados. Conselho: Caso o seu televisor possua somente uma conexão SCART e você deseje operar ainda outros aparelhos (gravador de vídeos, leitora de DVDs, etc.) além da sua nova câmara de monitoração eBench através desta conexão, poderá conectar o receptor do seu sistema de câmara de monitoração também entre o gravador de vídeos ou a leitora de DVDs e o televisor. Para isso, conecte o cabo SCART do receptor no televisor e o gravador de vídeos ou a leitora de DVDs no receptor através de cabo SCART. Se o receptor estiver ligado, será recebido o sinal da câmara; o sinal do aparelho de vídeo ou de DVD ca assim interrompido. Se o receptor estiver desligado, o televisor receberá novamente o sinal AV. Após ter conectado todos os componentes entre si, a câmara e o receptor deverão ser ajustados no mesmo canal. Selecção de canal na antena Remova a cobertura de borracha sobre o selector de canais no lado traseiro da câmara. Seleccione o canal desejado, deslocando o selector. Recoloque, ao nalizar o procedimento, a cobertura. Selecção de canal e de intervalo no receptor Seleccione o canal desejado, empurrando o interruptor correspondente no lado traseiro do aparelho para ON (v. gura

O receptor recebe os sinais de até quatro câmaras. Se tiver seleccionado o canal 1 para a primeira câmara, deverá ajustar os canais de 2 a 4 para as demais câmaras correspondentemente. Se forem operadas várias câmaras, poderá comutar, com o interruptor „T“ no lado traseiro do receptor, o intervalo com o qual o receptor troca de canal (4 ou 8 segundos), isto é, com o qual ele comuta entre as imagens das câmaras individuais. Um LED vermelho na parte dianteira do receptor indica piscando, estando o aparelho ligado, quais canais estão ajustados. Se o canal 1 estiver seleccionado, o LED pisca36

uma vez, dependendo do intervalo ajustado, a cada quatro ou 8 segundos. Se estiverem ajustados, por exemplo, os canais 1 e 2, o LED pisca uma vez e, após quatro ou 8 segundos, duas vezes, etc.. Ajuste da nitidez de imagem Gire a protecção da objectiva (v. gura

) no sentido anti-horário até o batente e remova-o. Gire, a seguir, o anel de foco para a esquerda ou para a direita, até que a imagem que nítida. Recoloque, após este procedimento, a protecção da objectiva, colocando-a sobre a objectiva e girando-a para a direita. Eliminação de erros Problema Nenhuma imagem ou som. Solução possível a) Assegure-se de que ambos os aparelhos estão ligados. b) Controle se todos os cabos e chas estão bem xados. c) Verique se o receptor e a câmara estão ajustados no mesmo canal. Problema Distúrbios na imagem e/ou no som. Solução possível a) Verique de ambas as antenas estão igualmente orientadas. b) Diminua a distância entre a câmara e o receptor. Em áreas abertas, sem obstáculos, o alcance da transmissão da rádio é de, até, 100 metros, dentro de edifícios depende grandemente dos materiais de construção utilizados. c) Se um micro-ondas ou um outro aparelho eléctro-magnético estiver em funciona- mento, desligue-os e verique o seu sistema de monitoração novamente. d) Troque o canal ajustado na câmara e no receptor, conecte-os, por exemplo, no canal 3 ou 4; preste atenção para que a câmara e o receptor sempre estejam ajustados no mesmo canal.38

Declaração de conformidade Nós, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Alemanha, declaramos por essa, para este produto, a concordância com todas as normas de segurança internacionais aplicáveis, prescrições, assim como as directrizes da CE. Tipo do aparelho/Tipo: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Director —38
