MANUAL DE UTILIZADOR KH 350 E-BENCH

FUNCIONAMIENTO CON AURICULARES

FUNZIONAMENTO CON CUFFIA

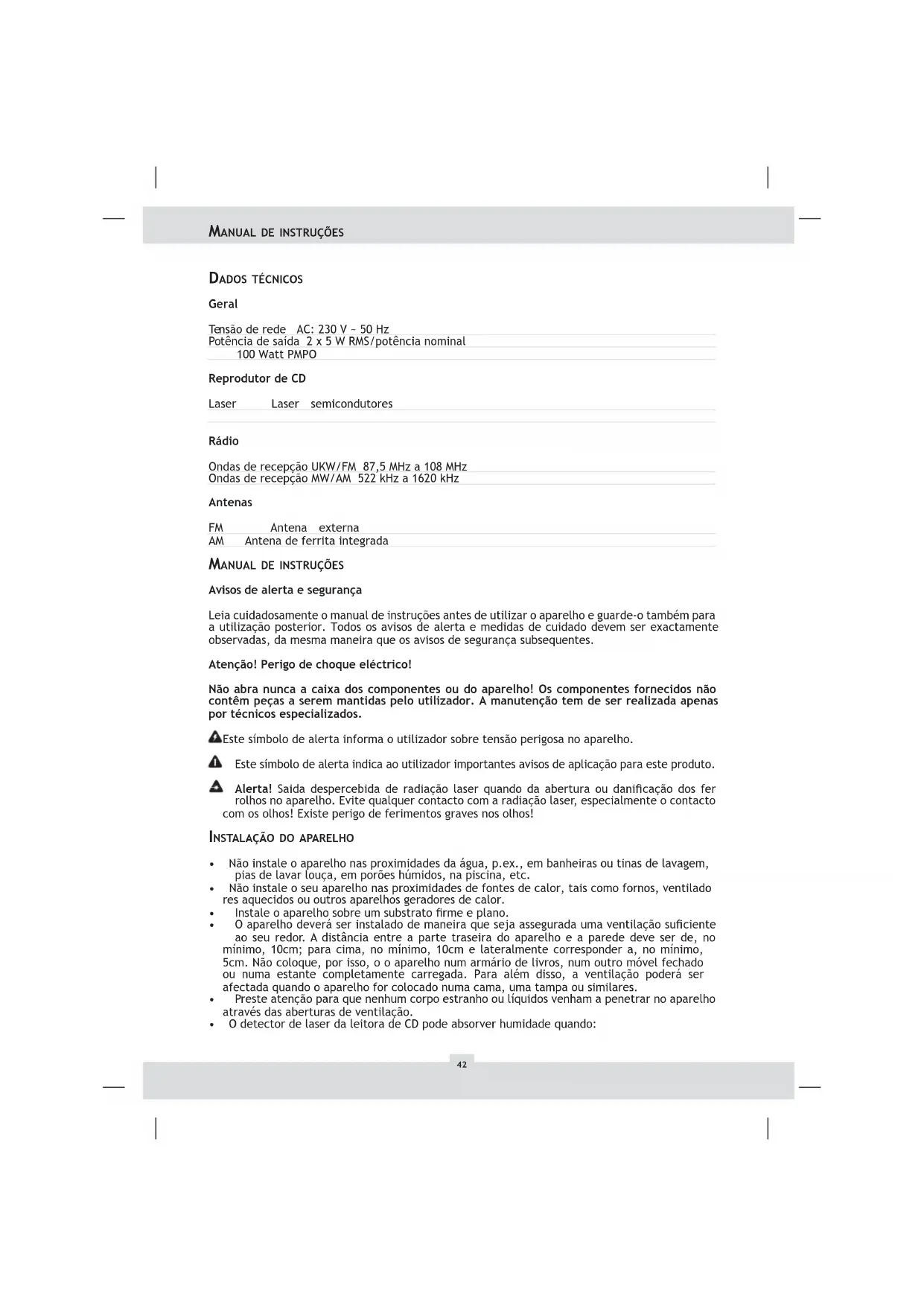

Geral Tensão de rede AC: 230 V ~ 50 Hz Potência de saída 2 x 5 W RMS/potência nominal 100 Watt PMPO Reprodutor de CD Laser Laser semicondutores Rádio Ondas de recepção UKW/FM 87,5 MHz a 108 MHz Ondas de recepção MW/AM 522 kHz a 1620 kHz Antenas FM Antena externa AM Antena de ferrita integrada

MANUAL DE INSTRUÇÕES

Avisos de alerta e segurança Leia cuidadosamente o manual de instruções antes de utilizar o aparelho e guarde-o também para a utilização posterior. Todos os avisos de alerta e medidas de cuidado devem ser exactamente observadas, da mesma maneira que os avisos de segurança subsequentes. Atenção! Perigo de choque eléctrico! Não abra nunca a caixa dos componentes ou do aparelho! Os componentes fornecidos não contêm peças a serem mantidas pelo utilizador. A manutenção tem de ser realizada apenas por técnicos especializados. Este símbolo de alerta informa o utilizador sobre tensão perigosa no aparelho. Este símbolo de alerta indica ao utilizador importantes avisos de aplicação para este produto. Alerta! Saida despercebida de radiação laser quando da abertura ou danifi cação dos fer rolhos no aparelho. Evite qualquer contacto com a radiação laser, especialmente o contacto com os olhos! Existe perigo de ferimentos graves nos olhos!

INSTALAÇÃO DO APARELHO

• Não instale o aparelho nas proximidades da água, p.ex., em banheiras ou tinas de lavagem, pias de lavar louça, em porões húmidos, na piscina, etc.

• Não instale o seu aparelho nas proximidades de fontes de calor, tais como fornos, ventilado res aquecidos ou outros aparelhos geradores de calor.

• Instale o aparelho sobre um substrato fi rme e plano.

• O aparelho deverá ser instalado de maneira que seja assegurada uma ventilação sufi ciente ao seu redor. A distância entre a parte traseira do aparelho e a parede deve ser de, no mínimo, 10cm; para cima, no mínimo, 10cm e lateralmente corresponder a, no mínimo, 5cm. Não coloque, por isso, o o aparelho num armário de livros, num outro móvel fechado ou numa estante completamente carregada. Para além disso, a ventilação poderá ser afectada quando o aparelho for colocado numa cama, uma tampa ou similares.

• Preste atenção para que nenhum corpo estranho ou líquidos venham a penetrar no aparelho através das aberturas de ventilação.

• O detector de laser da leitora de CD pode absorver humidade quando:

• Ocorrer uma rápida troca de posição de um local frio para um local quente;

• Seja accionado repentinamente um aquecimento;

• O aparelho estiver numa depêndencia com ar condicionado. No caso da formação de condensado dentro do aparelho, poderão ocorrer falhas de funciona- mento. Neste caso, o aparelho não deverá ser utilizado por algumas horas até que seja possível uma reprodução normal.

ALIMENTAÇÃO DE ENERGIA ELÉCTRICA

Restrinja-se obrigatoriamente, tanto no caso de funcionamento com a rede eléctrica quanto ao usar pilhas, ao manual de instruções e aos dados técnicos e instruções fornecidos.

• Cuidado! Utilize exclusivamente o cabo de conexão de rede juntamente fornecido, senão, existe o perigo de um incêndio ou choque eléctrico!

• Puxe o cabo de conexão de rede da tomada sempre com a fi cha, não puxe com o cabo pro priamente.

• Jamais toque o cabo de conexão de rede e a fi cha com as mãos molhadas, senão, existe o perigo de um choque eléctrico!

• Trate cabos eléctricos com cuidado, não dobre ou esmague o cabo. Da mesma forma, cabos não devem ser assentados no chão, pois podem ser pisados. Observe especialmente o cabo que leva directamente do aparelho à tomada de rede.

• Os cabos e fi chas que não correspondam à tensão fornecida podem ocasionar incêndios e choque eléctrico. Quando o aparelho não for utilizado durante um longo período de tempo, este deverá ser separado da rede eléctrica e as pilhas deverão ser removidas. Mesmo quando o aparelho estiver desligado, mas a fi cha ainda estiver conectada na tomada de rede, ele não está livre de corrente. ELEMENTOS DE MANEJO E INDICADORES FUNÇÃO

Comutar ao funcionamento standby

5. Tecla EQ Selecção das curvas de equalizador

14. Tecla INTRO Activar a função de reprodução

15. Tecla MIX Activar a reprodução por ordem aleatória

16. Tecla PLAY/PAUSE Iniciar a reprodução/pausa do CD

17. Tecla BAND Selecção de ondas AM/FM

18. Tecla de MEMO/PROGRAM Activar a função de programação

19. Tecla MEMO-UP/REPEAT Repetir reprodução de cada/todos CD título

20. Tecla TUNING/SKIP/SEARCH +/— Funcionamento do CD: Passar para o próximo

princípio do título/ao princípio do título actual/ buscar para frente/para atrás; Funcionamento de sintonizador: Buscar emissora

21. Tecla STOP Parar a reprodução do CD

8. Tecla MODE/REMAIN Comuta a indicação entre tempo de repro

dução do título/tempo restante de todo o CD

COLOCAÇÃO EM FUNCIONAMENTO

Conexão dos altifalantes Para poder conectar os altifalantes, conecte o cabo preto à tomada correspondente (-), o cabo vermelho com à tomada correspondente (+) na parte posterior do aparelho. Funcionamento com corrente eléctrica Antes de tudo, verifi que se a tensão indicada na parte posterior do aparelho corresponde com a tensão de rede eléctrica local. A seguir ligue a cavilha do aparelho na tomada da parede. Colocação das pilhas no telecomando Abra a tampa do compartimento de pilhas. Coloque as pilhas (2 do tipo AAA, não anexadas ao fornecimento) conforme as indicações de polo positivo e negativo e feche o compartimento. Nota: Retire as pilhas do telecomando se não for utilizá-lo por longo tempo. Ajuste do relógio

• Depois de premir a tecla memória/programação no modo standby, prima as teclas SKIP/ SEARCH (para frente/para trás) até que apareça a hora correcta no visor.

• Prima a tecla memória/programação novamente e a continuação prima as teclas SKIP/SEARCH (para frente/para trás) até que apareçam os minutos correctos no visor.

• Coloque o CD no compartimento com o lado rotulado para cima.

• Feche o compartimento de CD. O CD começa a girar; no visor aparece o número total de títulos.

• Prima a tecla PLAY/PAUSE do CD, começará a tocar o primeiro título do CD introduzido. No visor aparecerá o número do título actual e o tempo que dura a reprodução do mesmo.

• Para colocar em pausa prima a tecla PLAY/PAUSE. No visor pisca a duração da peça que está sendo reproduzida até este momento. Premindo novamente a tecla, a reprodução continuará.

• Para parar a reprodução prima a tecla STOP de CD. No visor é indicado o número total de títulos e a duração total do CD.

MANUAL DE INSTRUÇÕES45

OUTRAS FUNÇÕES DO REPRODUTOR DE CD Função de repetição Esta função possibilita repetir a reprodução de cada um dos títulos ou de todos títulos de cada CD.

• Para repetir a reprodução de todos os títulos do CD inserido prima uma vez a tecla MEMO- UP/REPEAT. No visor aparece a palavra REPEAT.

• Para repetir a reprodução de um título prima duas vezes a tecla MEMO-UP/REPEAT enquanto o CD estiver sendo reproduzido. No visor aparece a palavra REPEAT.

• Para desactivar a função Repeat, prima a tecla MEMO-UP/REPEAT novamente até que desa pareça do visor a palavra REPEAT. Função Mix Com a função Mix os títulos do CD inserido serão reproduzidos em ordem aleatória. Para activar esta função prima a tecla MIX; no visor brilhará a palavra MIX. Prima a tecla Stop ou Mix para desactivar esta função. Reprodução programada Com a função de programação poderá preparar seu próprio programa musical. Antes da pro- gramação a reprodução de CD tem de ser fi nalizada premindo a tecla STOP.

• Prima a tecla de MEMO/PROGRAM.

• Prima a tecla SKIP/SEARCH (para frente/para atrás) para selecionar os números dos títulos que deseja.

• Prima novamente a tecla de MEMO/PROGRAM para programar o título selecionado.

• Repita os passos 2 e 3 até que todos os títulos escolhidos estejam programados.

• Prima a tecla PLAY/PAUSE. No visor aparece a palavra MEMO.

• Prima a tecla STOP para fi nalizar a reprodução programada.

• Prima a tecla de MEMO/PROGRAM e a tecla PLAY/PAUSE para continuar com a reprodução programada.

• Abra o compartimento de CD ou desligue o reprodutor de CD para remover a sequência de títulos programada. Função de equalizador A reprodução da música pode ser realizada com três tipos diferentes de curvas de equalizador (Flat, Classic e Rock). Cada curva tem sua acentuação própria e característica dos sectores agudo, meio-tom e baixo. Prima a tecla EQ para seleccionar a curva que deseja.

FUNCIONAMENTO DO RÁDIO

• Inicie a procura de emissora mantendo premida a tecla SKIP/SEARCH (para frente/para atrás) por 1-2 segundos. Depois de encontrar uma emissora o detector se pára automaticamente. Se for o caso, o detector não pára em emissoras com sinais muito débeis. Se a recepção é de emissoras UKW/FM em estéreo, aparece indicado no visor. Programação de emissoras É possível programar um total de 20 emissoras, 10 UKW/FM e 10 AM.

• Prima a tecla MEMO/PROGRAM depois que uma emissora com boa recepção for sinto nizada (veja capítulo Funcionamento de rádio). No visor brilha as palavras MEMO/PROGRAM.

• Prima a tecla MEMO-UP/REPEAT até que apareça indicado o lugar de programa desejado.

Selecção de emissoras programadas

• Seleccione a zona de ondas (UKW/FM ou MW/AM) correspondente à emissora desejada pre mindo a tecla de BAND.

• Prima a tecla MEMO-UP/REPEAT até que apareça indicado no visor o lugar de programa desejado e a frequência de emissora. ANTENAS UKW/FM Desenrole totalmente o cabo da antena e busque a recepção ideal posicionando-o de formas diver- sas. Atenção: Não conecte o cabo de antena de UKW/FM em uma conexão externa para antenas! MW/AM Para a recepção de emissoras MW/AM o aparelho traz incorporado uma antena de ferrita. Para melhorar a recepção basta girar um pouco o aparelho.

FUNCIONAMENTO DOS AURICULARES

Conecte a cavilha do auricular (cavilha mini estéreo de 3,5 mm) no conector correspondente. Os altifalantes desligam-se automaticamente.

CONEXÃO DE OUTROS APARELHOS

Se deseja conectar outro aparelho áudio ao seu sistema, para poder utilizar seu altifalante para a repro- dução de música (p. ex. um reprodutor de cassete ou similar) deverá conectá-lo com um conector cinch nas entradas indicadas com “AUX” na parte posterior do seu sistema de áudio. A continuação prima a tecla AUX; a reprodução através do sistema de áudio já pode ser iniciada no aparelho adaptado. MANUTENÇÃO Limpeza do aparelho Utilize um pano macio, levemente húmido, com um detergente não agressivo. Não utilize quais- quer produtos químicos, álcool, dissolvente ou outro detergente contendo solventes! Falhas de funcionamento Desligar o aparelho da tomada em caso de mal funcionamento e/ou avarias; depois de alguns segundos ligar novamente o aparelho à corrente eléctrica. A seguir, restabelecer a alimentação de corrente no funcionamento com a rede ou com pilhas. No funcionamento de rádio pode haver interferências através de outros aparelhos eléctricos que estiverem nas proximidades (p. ex. televisão, ecrãs, etc.). O aparelho deve ser mantido afastado dessas fontes de interferência.

MANUAL DE INSTRUÇÕES47

DECLARAÇÃO DE CONFORMIDADE

Nós, a Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, declaramos, com esta, para este produto, a conformidade com todas as normas internacionais de segurança, prescrições, assim como directrizes da CE. Tipo do aparelho/tipo: KH 350 Bochum, 31.12.2002 Hans Kompernaß — Diretor —
