BEDIENUNGSANLEITUNG KH 350 E-BENCH

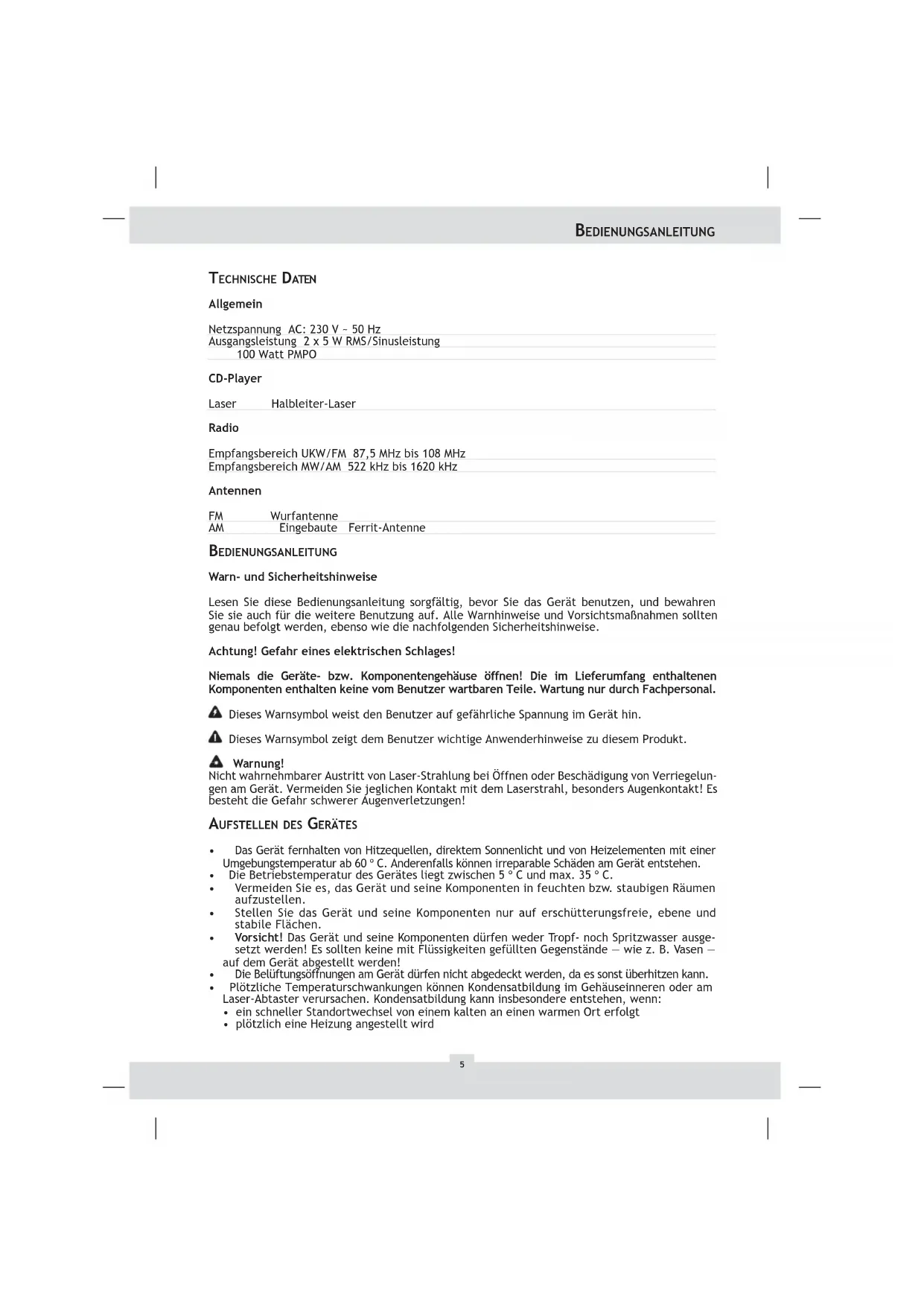

BRUKSANVISNING............................................................................. 66 — 71 OPERATING INSTRUCTIONS ................................................................ 72 — 77 ƳƩƬī,ƪƶƹƵ+ƶƬƶ5 TECHNISCHE DATEN Allgemein Netzspannung AC: 230 V ~ 50 Hz Ausgangsleistung 2 x 5 W RMS/Sinusleistung 100 Watt PMPO CD-Player Laser Halbleiter-Laser Radio Empfangsbereich UKW/FM 87,5 MHz bis 108 MHz Empfangsbereich MW/AM 522 kHz bis 1620 kHz Antennen FM Wurfantenne AM Eingebaute Ferrit-Antenne BEDIENUNGSANLEITUNG Warn- und Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät benutzen, und bewahren Sie sie auch für die weitere Benutzung auf. Alle Warnhinweise und Vorsichtsmaßnahmen sollten genau befolgt werden, ebenso wie die nachfolgenden Sicherheitshinweise. Achtung! Gefahr eines elektrischen Schlages! Niemals die Geräte- bzw. Komponentengehäuse öffnen! Die im Lieferumfang enthaltenen Komponenten enthalten keine vom Benutzer wartbaren Teile. Wartung nur durch Fachpersonal. Dieses Warnsymbol weist den Benutzer auf gefährliche Spannung im Gerät hin. Dieses Warnsymbol zeigt dem Benutzer wichtige Anwenderhinweise zu diesem Produkt. Warnung! Nicht wahrnehmbarer Austritt von Laser-Strahlung bei Öffnen oder Beschädigung von Verriegelun- gen am Gerät. Vermeiden Sie jeglichen Kontakt mit dem Laserstrahl, besonders Augenkontakt! Es besteht die Gefahr schwerer Augenverletzungen!

AUFSTELLEN DES GERÄTES

• Das Gerät fernhalten von Hitzequellen, direktem Sonnenlicht und von Heizelementen mit einer Umgebungstemperatur ab 60 º C. Anderenfalls können irreparable Schäden am Gerät entstehen.

• Die Betriebstemperatur des Gerätes liegt zwischen 5 º C und max. 35 º C.

• Vermeiden Sie es, das Gerät und seine Komponenten in feuchten bzw. staubigen Räumen aufzustellen.

• Stellen Sie das Gerät und seine Komponenten nur auf erschütterungsfreie, ebene und stabile Flächen.

• Vorsicht! Das Gerät und seine Komponenten dürfen weder Tropf- noch Spritzwasser ausge- setzt werden! Es sollten keine mit Flüssigkeiten gefüllten Gegenstände — wie z. B. Vasen — auf dem Gerät abgestellt werden!

• Die Belüftungsöffnungen am Gerät dürfen nicht abgedeckt werden, da es sonst überhitzen kann.

• Plötzliche Temperaturschwankungen können Kondensatbildung im Gehäuseinneren oder am Laser-Abtaster verursachen. Kondensatbildung kann insbesondere entstehen, wenn:

• ein schneller Standortwechsel von einem kalten an einen warmen Ort erfolgt

• plötzlich eine Heizung angestellt wird BEDIENUNGSANLEITUNG6

• das Gerät in einem klimatisierten Raum steht Kondensatbildung kann zu Funktionsstörungen führen. Sollte dieser Fall eintreten, das Gerät für ca. zwei Stunden nicht benutzen, bis es sich der Raumtemperatur angepasst hat. STROMVERSORGUNG Halten Sie sich beim Netzbetrieb unbedingt an die Betriebsanleitung und die auf dem Gerät ange- gebenen technischen Daten und Anweisungen.

• Vorsicht! Benutzen Sie ausschließlich das mitgelieferte Netzanschlusskabel, es besteht sonst die Gefahr eines Brandes oder elektrischen Schlages!

• Ziehen Sie das Netzanschlusskabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel selbst.

• Fassen Sie das Netzanschlusskabel und den Stecker nie mit nassen Händen an; es besteht sonst die Gefahr eines elektrischen Schlages!

• Behandeln Sie elektrische Kabel sorgfältig; knicken oder quetschen Sie die Kabel nicht. Auch sollten Kabel nicht so auf dem Fußboden verlegt sein, dass man auf sie tritt. Achten Sie besonders auf das Kabel, das direkt vom Gerät zur Netzsteckdose führt.

• Kabel und Stecker, die nicht der angegebenen Spannung entsprechen, können zu Bränden und elektrischem Schlag führen. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollte es vom Stromnetz getrennt werden. Auch wenn das Gerät ausgestellt, der Stek- ker aber noch an der Netzsteckdose angeschlossen ist, ist es nicht stromfrei.

3. Taste OPEN/CLOSE Öffnen/Schließen des CD-Fachs

4. STANDBY-Taste Einschalten des Gerätes/

Umschalten in Standby-Betrieb

5. EQ-Taste Auswahl Equalizerkurven

6. CD-Taste Aktivieren CD-Betrieb

7. TUNER-Taste Aktivieren Radio-Betrieb

8. AUX-Taste Aktivieren Aux-Betrieb

9. Phones Kopfhöreranschluss

10. Tasten VOLUME +/— Lautstärkeregler

11. POWER-Taste Ein-/Ausschalten

12. Signalempfänger für

14. INTRO-Taste Aktivieren Anspielfunktion

15. MIX-Taste Aktivieren Zufallswiedergabe

16. PLAY/PAUSE-Taste Start CD-Wiedergabe/Pause

17. BAND-Taste Auswahl Wellenbereich AM/FM

18. MEMO/PROGRAM-Taste Aktivieren Programmierfunktion

19. MEMO-UP/REPEAT-Taste Wiederholte Wiedergabe einzelner/aller CD-Titel

20. Tasten TUNING/SKIP/SEARCH +/— CD-Betrieb: Springen zum nächsten Titelanfang/ zum

Anfang des aktuellen Titels/Suchlauf vorwärts/rückwärts; Tuner-Betrieb: Sendersuchlauf

BEDIENUNGSANLEITUNG7

7. MEMO-UP/REPEAT-Taste

8. MODE/REMAIN-Taste Wechsel Anzeige Titelspielzeit/

Restspielzeit gesamte CD

Anschließen der Lautsprecher Um die Lautsprecher anzuschließen, verbinden Sie jeweils das schwarze Kabel mit der Anschluss- klemme (—), das rote Kabel mit der Anschlussklemme (+) auf der Rückseite des Gerätes. Netzbetrieb Prüfen Sie zunächst, ob die auf der Rückseite des Gerätes angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt. Stecken Sie dann den Netzstecker des Gerätes in eine Steckdose. Einlegen der Batterien in die Fernbedienung Öffnen Sie den Deckel des Batteriefachs. Legen Sie die Batterien (2xAAA, nicht im Lieferumfang enthal- ten) entsprechend der Kennzeichnung für Plus- und Minuspol ein und schließen Sie das Batteriefach. Hinweis: Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie sie längere Zeit nicht benutzen. Einstellen der Uhrzeit

• Nach Drücken der MEMO/PROGRAM-Taste im Standby-Modus betätigen Sie die SKIP/SEARCH- Tasten (vorwärts/rückwärts), bis die korrekte Stundenangabe im Display erscheint.

• Drücken Sie die MEMO/PROGRAM-Taste erneut und betätigen Sie anschließend SKIP/SEARCH (vorwärts/rückwärts), bis die korrekte Minutenangabe im Display erscheint.

• Betätigen Sie die MEMO/PROGRAM-Taste. Die korrekte Urzeit wird nun im Display angezeigt. Einstellen der Lautstärke Zum Einstellen der Lautstärke drücken Sie die Taste VOLUME +/-. CD-WIEDERGABE

• Drücken Sie die CD-Taste.

• Öffnen Sie das CD-Fach mit der OPEN/CLOSE-Taste.

• Legen Sie die CD mit der etikettierten Seite nach oben in das CD-Fach ein.

• Schließen Sie das CD-Fach. Die CD beginnt sich zu drehen; die Gesamtzahl der Titel wird im Display angezeigt.

• Betätigen Sie die CD-/PLAY/PAUSE-TASTE, der erste Titel der eingelegten CD wird abge- spielt. Im Display werden die Nummer des aktuellen Titels sowie die Spielzeit angezeigt.

• Zum Umschalten auf Pause drücken Sie die Taste PLAY/PAUSE. Im Display blinkt die bisherige Spieldauer des laufenden Stücks. Durch erneutes Drücken der Taste wird die Wiedergabe fortgesetzt.

• Zum Stoppen der Wiedergabe betätigen Sie die CD-STOP-Taste. Das Display zeigt die Gesamt- zahl der Titel und die Gesamtspieldauer der CD an. BEDIENUNGSANLEITUNG8

WEITERE FUNKTIONEN DES CD-PLAYERS

Repeat-Funktion Diese Funktion ermöglicht die wiederholte Wiedergabe eines einzelnen Titels oder aller Titel auf einer CD.

• Um alle Titel der eingelegten CD wiederholt wiederzugeben, drücken Sie die MEMO-UP/ REPEAT-Taste einmal. REPEAT erscheint im Display.

• Um einen einzelnen Titel wiederholt wiederzugeben, betätigen Sie während der CD-Wieder- gabe zweimal die MEMO-UP/REPEAT-Taste. Im Display erscheint REPEAT.

• Um die Repeat-Funktion zu deaktivieren, drücken Sie die MEMO-UP/REPEAT-Taste erneut, bis REPEAT im Display ausgeblendet wird. Mix-Funktion Mit der Mix-Funktion werden die Titel der eingelegten CD in zufälliger Reihenfolge wiedergege- ben. Zum Aktivieren dieser Funktion drücken Sie die MIX-Taste; MIX leuchtet im Display auf. Drücken Sie die STOP- oder MIX-Taste, um die Funktion zu deaktivieren. Programmierte Wiedergabe Mit der Programm-Funktion können Sie Ihr eigenes musikalisches Programm zusammenstellen. Vor der Programmierung muss die CD-Wiedergabe mit der STOP-Taste beendet werden.

• Drücken Sie die MEMO/PROGRAM-Taste.

• Zur Auswahl der gewünschten Titelnummer drücken Sie die SKIP/SEARCH-Taste (vorwärts oder rückwärts).

• Drücken Sie die MEMO/PROGRAM-Taste erneut, um den gewählten Titel zu programmieren.

• Wiederholen Sie die Schritte 2 und 3, bis alle gewünschten Titel programmiert sind.

• Betätigen Sie die PLAY/PAUSE-Taste. Im Display erscheint MEMO.

• Drücken Sie die STOP-Taste, um die programmierte Wiedergabe zu beenden.

• Drücken Sie die MEMO/PROGRAM- sowie die PLAY/PAUSE-Taste, um mit der programmierten Wiedergabe fortzufahren.

• Öffnen Sie das CD-Fach oder schalten Sie den CD-Player aus, um die programmierte Titel- folge zu löschen. Equalizer-Funktion Die Musikwiedergabe kann mit drei verschiedenen Equalizerkurven (Flat, Classic und Rock) erfol- gen. Jede Equalizerkurve hat ihre eigene charakteristische Betonung des Höhen-, Mittelton- und Bassbereichs. Drücken Sie die EQ–Taste, um die gewünschte Equalizerkurve auszuwählen. RADIOBETRIEB

• Betätigen Sie die TUNER-Taste, um den Radiomodus auszuwählen.

• Betätigen Sie die BAND-Taste zur Auswahl des Wellenbereichs (AM oder UKW/FM).

• Starten Sie den Sendersuchlauf, indem Sie SKIP/SEARCH (vorwärts/rückwärts) für 1-2 Sekun- den gedrückt halten. Nach dem Auffi nden eines Senders hält der Suchlauf automatisch an. Bei Sendern mit sehr schwachem Signal hält der Suchlauf ggf. nicht an. Wird ein UKW/FM- Sender in Stereo empfangen, wird dies im Display angezeigt. Senderprogrammierung Es können maximal je 10 UKW/FM- und AM-Sender, also insgesamt 20 Sender, programmiert werden.

• Betätigen Sie die MEMO/PROGRAM-Taste, nachdem ein Sender mit gutem Empfang gefunden wurde (siehe Abschnitt Radiobetrieb). Die Anzeige MEMO/PROGRAM leuchtet auf.

• Betätigen Sie die MEMO-UP/REPEAT-Taste, bis der gewünschte Programmplatz angezeigt wird.

• Um den eingestellten Sender auf dem ausgewählten Programmplatz zu speichern, drücken BEDIENUNGSANLEITUNG9 Sie die MEMO/PROGRAM-Taste; die Anzeige MEMO/PROGRAM erlischt.

• Wiederholen Sie die Schritte 2 bis 5, um weitere Sender zu speichern. Wechseln Sie ggf. den Wellenbereich mit der BAND-Taste. Auswahl programmierter Sender

• Wählen Sie den Wellenbereich (UKW/FM oder MW/AM) des gewünschten Senders mit der BAND-Taste aus.

• Betätigen Sie die MEMO-UP/REPEAT-Taste so oft, bis der gewünschte Programmplatz und die Senderfrequenz im Display erscheinen. ANTENNEN UKW/FM Wickeln Sie das Antennenkabel völlig ab und positionieren Sie die Antenne so, dass der Empfang optimal ist. Achtung: Verbinden Sie das UKW/FM-Antennenkabel nicht mit einer Außenantenne! Diese kann über den 75 Ohm-Antennenanschluss auf der Rückseite des Gerätes angeschlossen werden. MW/AM Zum MW/AM-Empfang ist eine Ferrit-Antenne in das Gerät eingebaut. Empfangsverbesserung ist durch Drehen des Gerätes möglich. KOPFHÖRERBETRIEB Stecken Sie den Kopfhörerstecker (3,5 mm Stereo Ministecker) in die Kopfhörerbuchse. Die Laut- sprecher werden dabei automatisch abgeschaltet.

ANSCHLIESSEN ANDERER GERÄTE

Wenn Sie ein anderes Audiogerät an Ihr Design-Audio-System anschließen möchten, um dessen Lautsprecher für die Musikwiedergabe zu nutzen (z.B. ein Cassettendeck o.ä.), müssen Sie dieses mit einem Cinch-Kabel an die mit „AUX“ gekennzeichneten Eingänge auf der Rückseite Ihres Design-Audio-Systems anschließen. Drücken Sie anschließend die AUX-Taste; die Wiedergabe über das Design-Audio-System kann nun am angeschlossenen Gerät gestartet werden. WARTUNG Reinigung des Gerätes Benutzen Sie ein leicht angefeuchtetes weiches Tuch mit einem milden Spülmittel. Benutzen Sie keine Chemikalien, Alkohol, Verdünner oder andere lösungsmittelhaltige Reiniger! Funktionsstörungen Bei Fehlfunktionen bzw. Funktionsstörungen des Gerätes den Netzstecker ziehen; nach einigen Sekunden das Gerät wieder ans Netz anschließen. Beim Radiobetrieb können Störungen durch andere elektrische Geräte in der Nähe (z. B. Fernseher, Bildschirme etc.) verursacht werden. Von diesen Störquellen sollte das Gerät ferngehalten werden. BEDIENUNGSANLEITUNG10

KONFORMITÄTSERKLÄRUNG

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, erklären hier- mit für dieses Produkt die Übereinstimmung mit allen anwendbaren internationalen Sicherheits- normen, Vorschriften sowie EG-Richtlinien. Gerätetyp/Type: KH 350 Bochum, 31.12.2002 Hans Kompernaß — Geschäftsführer — BEDIENUNSANLEITUNG11

ANVÄNDNING AV HÖRTELEFON
