BRUKSANVISNING KH 350 E-BENCH

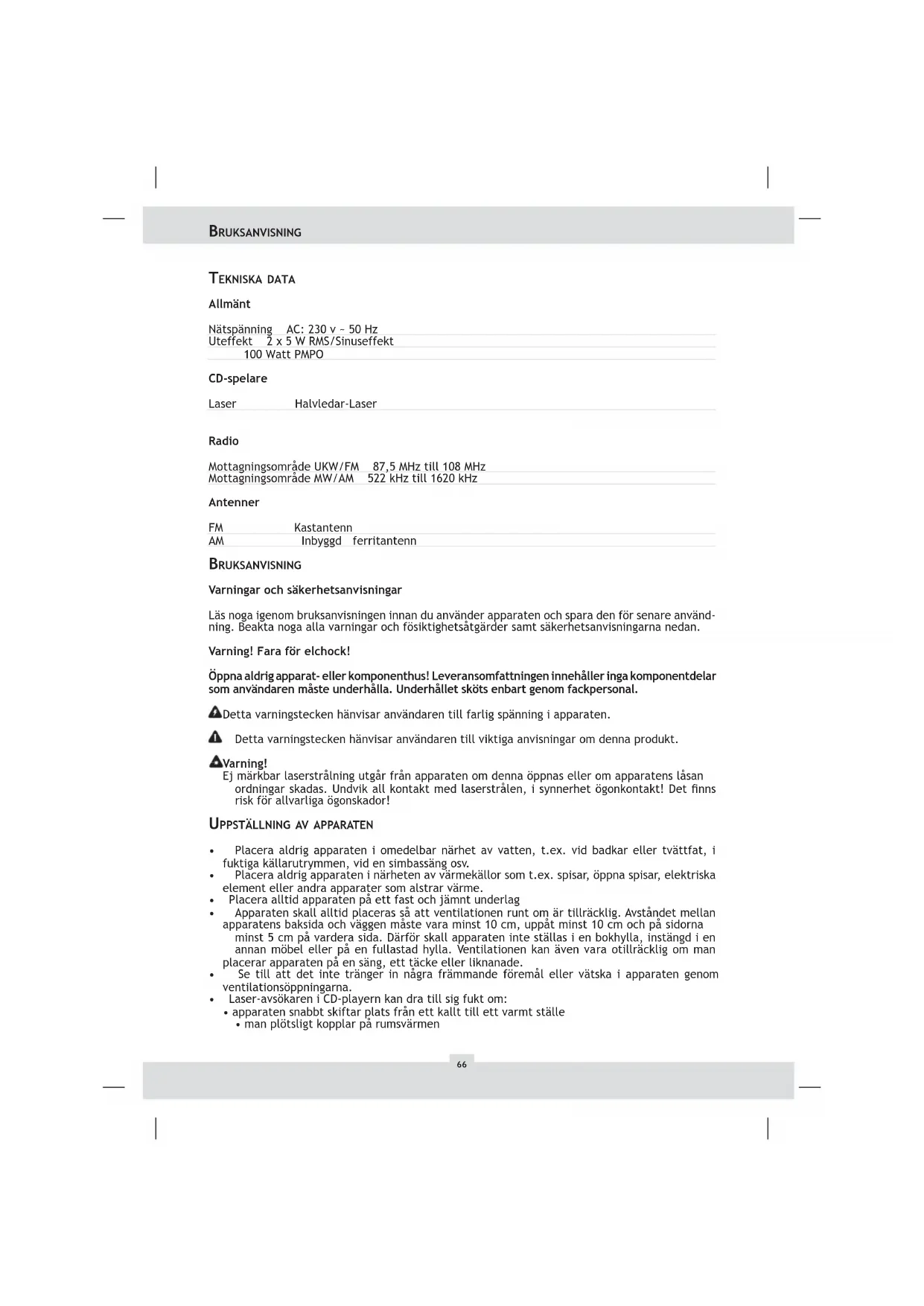

TEKNISKA DATA Allmänt Nätspänning AC: 230 v ~ 50 Hz Uteffekt 2 x 5 W RMS/Sinuseffekt 100 Watt PMPO CD-spelare Laser Halvledar-Laser Radio Mottagningsområde UKW/FM 87,5 MHz till 108 MHz Mottagningsområde MW/AM 522 kHz till 1620 kHz Antenner FM Kastantenn AM Inbyggd ferritantenn BRUKSANVISNING Varningar och säkerhetsanvisningar Läs noga igenom bruksanvisningen innan du använder apparaten och spara den för senare använd- ning. Beakta noga alla varningar och fösiktighetsåtgärder samt säkerhetsanvisningarna nedan. Varning! Fara för elchock! Öppna aldrig apparat- eller komponenthus! Leveransomfattningen innehåller inga komponentdelar som användaren måste underhålla. Underhållet sköts enbart genom fackpersonal. Detta varningstecken hänvisar användaren till farlig spänning i apparaten. Detta varningstecken hänvisar användaren till viktiga anvisningar om denna produkt. Varning! Ej märkbar laserstrålning utgår från apparaten om denna öppnas eller om apparatens låsan ordningar skadas. Undvik all kontakt med laserstrålen, i synnerhet ögonkontakt! Det fi nns risk för allvarliga ögonskador!

UPPSTÄLLNING AV APPARATEN

• Placera aldrig apparaten i omedelbar närhet av vatten, t.ex. vid badkar eller tvättfat, i fuktiga källarutrymmen, vid en simbassäng osv.

• Placera aldrig apparaten i närheten av värmekällor som t.ex. spisar, öppna spisar, elektriska element eller andra apparater som alstrar värme.

• Placera alltid apparaten på ett fast och jämnt underlag

• Apparaten skall alltid placeras så att ventilationen runt om är tillräcklig. Avståndet mellan apparatens baksida och väggen måste vara minst 10 cm, uppåt minst 10 cm och på sidorna minst 5 cm på vardera sida. Därför skall apparaten inte ställas i en bokhylla, instängd i en annan möbel eller på en fullastad hylla. Ventilationen kan även vara otillräcklig om man placerar apparaten på en säng, ett täcke eller liknanade.

• Se till att det inte tränger in några främmande föremål eller vätska i apparaten genom ventilationsöppningarna.

• Laser-avsökaren i CD-playern kan dra till sig fukt om:

• apparaten snabbt skiftar plats från ett kallt till ett varmt ställe

• man plötsligt kopplar på rumsvärmen BRUKSANVISNING67

• apparaten befi nner sig i ett rum med luftkonditionering. Om det bildas kondensat inne i apparaten kan detta leda till funktionsstörningar. I så fall skall man låta bli att använda apparaten under ett par timmar tills en normal avspelning åter är möjlig.

Både vid nät- och batteridrift är det mycket viktigt att du rättar dig efter bruksanvisningen och noga beaktar de tekniska data och anvisningar som angetts på apparaten.

• Obs! Använd uteslutande den bifogade nätsladden annars fi nns det risk för eldsvåda eller elektriska stötar!

• Dra alltid ut nätsladden ut väguttaget genom att hålla i stickkontakten, dra aldrig i själva sladden.

• Berör aldrig nätsladden eller stickkontakten med fuktiga händer – annars fi nns risk för elek triska stötar!

• Hantera elektriska sladdar med stor försiktighet – de får aldrig böjas tvärt eller klämmas fast. Sladdar skall aldrig ligga på golvet så att det fi nns risk för att man trampar på dem. Var speciellt försiktig med den sladd som för direkt från apparaten till vägguttaget.

• Sladdar och stickkontakter som inte stämmer överens med den angivna spänningen kan leda till eldsvåda och elektriska stötar. Om man inte använder apparaten under en längre tid skall man alltid dra ut stickkontakten ur väggen och ta ut batterierna ur apparaten. Även om man har stängt av apparaten är den fortfarande strömförande så länge kontakten sitter i vägguttaget.

4. STANDBY-knapp Kopplar på apparaten/kopplar om till standby-läge

11. POWER-knapp Till-/frånkoppling

12. Signalmottagare för fjärrkontroll

15. MIX- knapp Aktiverar slumpmässig spelning

16. PLAY/PAUSE- knapp Start CD-spelning/paus

17. BAND- knapp Val av våglängdsområden AM/FM

18. Memo/Program- knapp Aktiverar programmeringsfunktion

19. MEMO-UP/REPEAT- knapp Upprepad spelning av ett spår/alla CD-spår

20. TUNING/SKIP/SEARCH +/— knappar CD-drift: hoppar fram till nästa spårsbörjan/

till det aktuella spårets början /snabbsökning framåt/bakåt; Tuner-drift: Snabbsökning av sändare 21.Stop- knapp Stoppar CD-spelning Fjärrkontroll

8. MODE/REMAIN- knapp Växel indikator spårets speltid/

BRUKSANVISNING68 återstående speltid för hela CD-skivan

APPARATENS DRIFTSTART Anslutning av högtalarna För att ansluta högtalarna kopplar man på apparatens baksida ihop den svarta kabeln med ans- lutningsklämman (—) och den röda kabeln med anslutningsklämman (+). Nätanslutningsdrift Kontrollera först att den nätspänning, som anges på apparatens baksida överensstämmer med nätspänningen på platsen. Stick sedan in apparatens stickpropp i ett vägguttag. Iläggning av batterierna i fjärrkontrollen Öppna locket till batterifacket. Lägg i batterierna (2xAAA, ingår inte i leveransenheten) i mots- varighet med markeringarna för plus- och minuspolerna och stäng batterifacket. Hänvisning: Vi rekommenderar att ni tar ur batterierna ur fjärrkontrollen om denna inte används under en längre tid. Inställning av urtiden

• Sedan MEMO/PROGRAM-knappen tryckts i standby-läge trycker man SKIP/SEARCH-knappen (framåt/bakåt) tills den rätta timinställningen visar sig på displayen.

• Tryck på nytt MEMO/PROGRAM-knappen och tryck därefter på SKIP/SEARCH (framåt/bakåt), tills den riktiga minutinställningen visar sig på displayen.

• Tryck nu på MEMO/PROGRAM-knappen. Den korrekta urtiden kommer då att visas på displayen. Inställning av ljudstyrka För att ställa in ljudstyrkan trycker man knappen VOLUME +/—. CD-SPELNING

• Lägg i CD-skivan med etikettsidan uppvänd i CD-facket.

• Stäng CD-facket. CD-skivan börjar vrida sig; på displayen anges det totala antalet spårnummer.

• Tryck CD-/PLAY/PAUSE- knappen och det första spåret på CD-skivan börjar avspelas. På dis playen anges det aktuella spårnumret liksom speltiden.

• För att koppla om till paus trycker man ned knappen PLAY/PAUSE. På displayen blinkar den hittills avspelade tiden för det aktuella spåret. Tryck knappen på nytt för att fortsätta spelningen.

• För att avbryta spelningen trycker man CD-STOP-knappen. Displayen visar CD-skivans totala antal spår och speltid.

CD-SPELARENS VIDARE FUNKTIONER

Repeat-funktion Denna funktion gör det möjligt att upprepat spela ett enstaka spår eller alla spåren på en CD-skiva. BRUKSANVISNING69

• För upprepad spelning av alla spåren på CD-skivan, trycker man ner MEMO-UP/REPEAT-knap pen en gång. REPEAT visas på displayen.

• För repeterad spelning av ett spår trycker man ned MEMO-UP/REPEAT-knappen två gånger under CD-spelningen. REPEAT visas på displayen.

• För att annullera repeteringsfunktionen trycker man på nytt MEMO-UP/REPEAT-knappen, tills REPEAT försvinner på displayskivan. Mix-funktion Med mixfunktionen kommer CD-skivans spår att spelas i slumpmässig ordning. För att aktivera denna funktion trycker man på MIX-knappen; MIX börjar lysa på displayskivan. Tryck STOP- eller MIX-knappen för att annullera funktionen. Programmerad spelning Med programfunktionen kan man sammanställa sitt eget musikprogram. Innan programmeringen måste CD-avspelningen avbrytas med STOP-knappen.

• Tryck MEMO/PROGRAM-knappen.

• Tryck SKIP/SEARCH-knappen (fram eller tillbaka) för att välja det önskade spårnumret.

• Tryck sedan på nytt MEMO/PROGRAM-knappen för att programmera skivspåret för det valda stycket.

• Upprepa steg 2 och 3 tills alla önskade stycken är programmerade.

• Tryck PLAY/PAUSE-knappen. På diplayen visas MEMO.

• Tryck STOP-knappen för att avsluta den programmerade spelningen.

• Tryck Memo/Program-knappen liksom PLAY/PAUSe-knappen för att fortsätta med den pro grammerade spelningen.

• Öppna CD-facket eller stäng av CD-spelaren för att annullera den programmerade spelfölj den av skivspåren. Equalizer-funktion För att lyssna på musik fi nns tre olika equalizerkurvor (fl at, classic och rock). Varje equalizerkurva har sin egen karaktäriska betoning av diskant-, mellan- och basläget. Tryck EQ–knappen för att välja den önskade equalizerkurvan.

ANVÄNDNING AV RADIOMOTTAGAREN

• Tryck TUNER-knappen för att välja radioläge.

• Tryck BAND-knappen för val av våglängdsområde (AM eller UKW/FM).

• Starta sändarens snabbsökning genom att hålla knappen SKIP/SEARCH (framåt/bakåt) nedtryckt under 1-2 sekunder. Snabbsökningen stoppar automatiskt sedan den funnit en sän dare. Vid sändare med mycket svag signal stannar snabbsökningen eventuellt inte. Om en UKW/FM-sändare mottas i stereo, så kommer detta att anges på displayen. Programmering av sändare Man kan programmera in respektive 10 UKW/FM- och AM-sändare, alltså totalt 20 sändare.

• Tryck MEMO/PROGRAM-knappen sedan en sändare med bra mottagning har hittats (se avsnit tet Användning av radiomottagaren). Indikatorn MEMO/PROGRAM börjar blinka.

• Tryck nu MEMO-UP/REPEAT-knappen tills den önskade programplatsen uppträder.

• Tryck MEMO/PROGRAM-knappen för att behålla den inställda sändaren på den valda program platsen; indikatorn MEMO/PROGRAM slocknar.

• Upprepa stegen 2 till 5 för att lagra vidare sändare. Växla eventuellt våglängden med BAND-knappen. Val av programmerad sändare

• Välj våglängdsområdet (UKW/FM eller MW/AM) för den önskade sändaren med BAND-knappen.

• Tryck MEMO-UP/REPEAT-knappen fl era gånger, ända tills den önskade programplatsen och BRUKSANVISNING70 sändarfrekvensen anges på displayen. ANTENNER UKW/FM Linda fullständigt av antennledningen och rikta antennen i en sådan position, att mottagningen är optimal. OBSERVERA: Koppla inte samman UKW/FM-antennledningen med en utomhusantenn! MW/AM För MW/AM-mottagning har en Ferrit-antenn inbyggts i apparaten. Det är möjligt att förbättra mottagningen genom att vrida apparaten.

ANVÄNDNING AV HÖRTELEFON

Stick in hörtelefonens stickproppar (3,5 mm stereo ministickproppar) i hörtelefonens bussning. Högtalarna kommer då automatiskt att kopplas från.
