INSTRUKCJA OBSŁUGI KH 350 E-BENCH

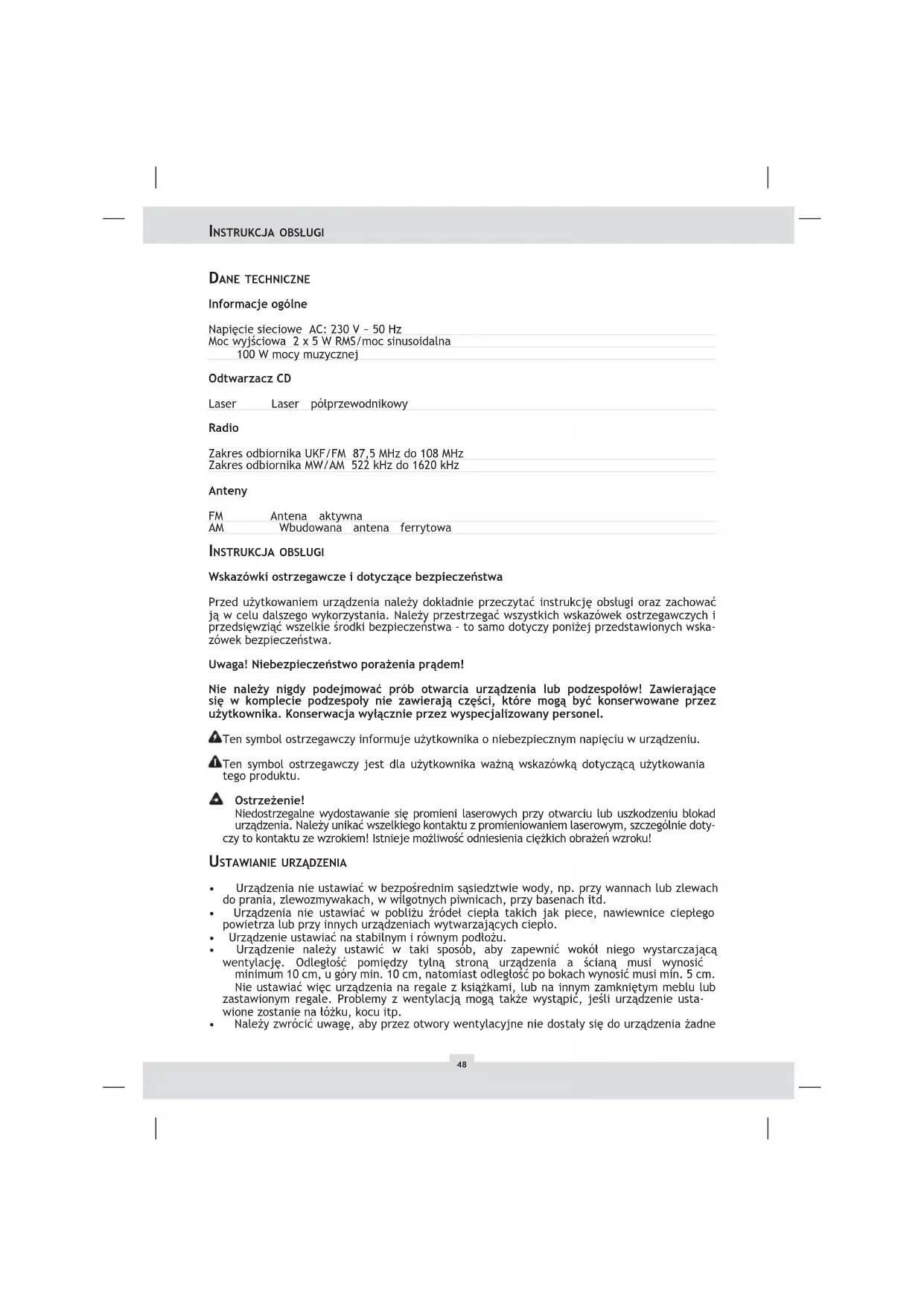

DANE TECHNICZNE Informacje ogólne Napięcie sieciowe AC: 230 V ~ 50 Hz Moc wyjściowa 2 x 5 W RMS/moc sinusoidalna 100 W mocy muzycznej Odtwarzacz CD Laser Laser półprzewodnikowy Radio Zakres odbiornika UKF/FM 87,5 MHz do 108 MHz Zakres odbiornika MW/AM 522 kHz do 1620 kHz Anteny FM Antena aktywna AM Wbudowana antena ferrytowa

Wskazówki ostrzegawcze i dotyczące bezpieczeństwa Przed użytkowaniem urządzenia należy dokładnie przeczytać instrukcję obsługi oraz zachować ją w celu dalszego wykorzystania. Należy przestrzegać wszystkich wskazówek ostrzegawczych i przedsięwziąć wszelkie środki bezpieczeństwa - to samo dotyczy poniżej przedstawionych wska- zówek bezpieczeństwa. Uwaga! Niebezpieczeństwo porażenia prądem! Nie należy nigdy podejmować prób otwarcia urządzenia lub podzespołów! Zawierające się w komplecie podzespoły nie zawierają części, które mogą być konserwowane przez użytkownika. Konserwacja wyłącznie przez wyspecjalizowany personel. Ten symbol ostrzegawczy informuje użytkownika o niebezpiecznym napięciu w urządzeniu. Ten symbol ostrzegawczy jest dla użytkownika ważną wskazówką dotyczącą użytkowania tego produktu. Ostrzeżenie! Niedostrzegalne wydostawanie się promieni laserowych przy otwarciu lub uszkodzeniu blokad urządzenia. Należy unikać wszelkiego kontaktu z promieniowaniem laserowym, szczególnie doty- czy to kontaktu ze wzrokiem! Istnieje możliwość odniesienia ciężkich obrażeń wzroku!

USTAWIANIE URZĄDZENIA

• Urządzenia nie ustawiać w bezpośrednim sąsiedztwie wody, np. przy wannach lub zlewach do prania, zlewozmywakach, w wilgotnych piwnicach, przy basenach itd.

• Urządzenia nie ustawiać w pobliżu źródeł ciepła takich jak piece, nawiewnice ciepłego powietrza lub przy innych urządzeniach wytwarzających ciepło.

• Urządzenie ustawiać na stabilnym i równym podłożu.

• Urządzenie należy ustawić w taki sposób, aby zapewnić wokół niego wystarczającą wentylację. Odległość pomiędzy tylną stroną urządzenia a ścianą musi wynosić minimum 10 cm, u góry min. 10 cm, natomiast odległość po bokach wynosić musi min. 5 cm. Nie ustawiać więc urządzenia na regale z książkami, lub na innym zamkniętym meblu lub zastawionym regale. Problemy z wentylacją mogą także wystąpić, jeśli urządzenie usta- wione zostanie na łóżku, kocu itp.

• Należy zwrócić uwagę, aby przez otwory wentylacyjne nie dostały się do urządzenia żadne

INSTRUKCJA OBSŁUGI49

ciała obce lub ciecze.

• Czytnik laserowy odtwarzacza CD może przyciągać wilgoć, jeśli:

• Nastąpi szybkie przeniesienie urządzenia z zimnego do ciepłego miejsca

• Nagle zostanie uruchomione ogrzewanie

• Urządzenie stoi w pomieszczeniu klimatyzowanym W wypadku tworzenia się kondensatu wewnątrz urządzenia, może dojść do zakłócenia jego działania. W takim wypadku urządzenia nie wolno używać przez kilka godzin, aż do momentu, gdy możliwe będzie normalne odtwarzanie. ZASILANIE ELEKTRYCZNE Zarówno w wypadku podłączenia urządzenia do sieci, jaki i przy zasilaniu z baterii, należy postępować zgodnie z instrukcją obsługi i wskazówkami podanymi na odtwarzaczu, a także wziąć pod uwagę dane techniczne.

• Ostrożnie! Należy używać wyłącznie kabel sieciowy dostarczony wraz z urządzeniem, w przeciwnym razie istnieje niebezpieczeństwo pożaru lub porażenia prądem!

• Kabel z gniazdka wtykowego wyciągać zaraz przy wtyczce, nie ciągnąć za sam kabel.

• Kabla sieciowego ani wtyczki nigdy nie chwytać mokrymi rękami, w przeciwnym razie ist nieje niebezpieczeństwo porażenia prądem!

• Kabel elektryczny należy szanować: nie zginać go, ani nie ściskać. Kable nie powinny także leżeć na podłodze w sposób narażony na przydeptywanie. Szczególną uwagę należy zwrócić na kabel prowadzący bezpośrednio od urządzenia do gniazdka wtykowego.

• Kabel i wtyczka, które nie odpowiadają podanemu napięciu, mogą być przyczyną pożaru lub porażenia prądem. Jeśli urządzenie ma przez dłuższy czas nie być używane, należy odłączyć je od sieci i wyjąć baterie. Nawet jeśli urządzenie jest wyłączone, ale wtyczka tkwi w gniazdku sieciowym, urządzenie znajduje się pod napięciem.

3. Przycisk OPEN/CLOSE Otwieranie/zamykanie kieszeni na CD

4. Przycisk STANDBY (czuwania) Włączanie urządzenia

Przełączanie na tryb czuwania (standby)

5. Przycisk EQ Wybór krzywej korekcji

6. Przycisk CD Aktywacja trybu CD

7. Przycisk TUNER Aktywacja trybu odbioru radiowego

8. Przycisk AUX Aktywacja trybu AUX

9. Słuchawki Przyłącze słuchawkowe

10. Przyciski głośności VOLUME +/— Regulator głośności

11. Przycisk zasilania POWER Włączanie/ wyłączanie

12. Odbiornik sygnałów do pilota

14. Przycisk INTRO Aktywacja funkcji odtwarzania

15. Przycisk MIX Aktywacja funkcji odtwarzania

17. Przycisk BAND (pasma radiowego) Wybór zakresu fal AM/FM

18. Przycisk Aktywacja funkcji programowania

19. Przycisk Powtórzenie odtwarzania pojedynczych/

wszystkich utworów z CD

20. Przyciski TUNING/SKIP/SEARCH +/— Tryb CD: Przejście do następnego początku

utworu/do początku aktualnego utworu/ wyszukiwanie do przodu/do tyłu Tryb Tuner: wyszukiwanie stacji

21. Przycisk STOP Zatrzymanie odtwarzania CD

5. Przycisk BAND (pasma radiowego)

8. Przycisk MODE/REMAIN Zmiana wskazania czas odtwarzania utworu/

pozostały czas odtwarzania całej płyty CD

9. Przycisk MEMO/PROGRAM

10. Przyciski głośności VOLUME +/—

Podłączanie głośników Aby podłączyć głośniki, należy podłączyć czarny kabel z zaciskiem (—), czerwony kabel z zacis- kiem (+) na tylnej stronie urządzenia. Użytkowanie z zasilaniem sieciowym Należy najpierw sprawdzić, czy podane na tylnej stronie urządzenia napięcie sieciowe jest zgodne z wartością w lokalnej sieci zasilającej. Następnie wetknąć wtyczkę sieciową w gniaz- dko. Wkładanie baterii do pilota Otworzyć pokrywę schowka na baterie. Włożyć baterie (2xAAA, nie zawierają się w komplecie) zgodnie z oznakowaniem bieguna plus / minus i zamknąć schowek na baterie. Wskazówka: Wyciągnąć baterie z pilota, gdy nie jest on dłuższy czas używany. Ustawianie godziny

• Po wciśnięciu przycisku Memo/Program w trybie czuwania należy wcisnąć przyciski SKIP/ SEARCH (do przodu/do tyłu), aż na wyświetlaczu pojawi się poprawna godzina.

• Ponownie wcisnąć przycisk MEMO/PROGRAM i następnie SKIP/SEARCH (do przodu/do tyłu), aż na wyświetlaczu pojawi się poprawna wartość minut.

• Wcisnąć przycisk MEMO/PROGRAM. Teraz na wyświetlaczu wskazany zostanie poprawny czas. Ustawianie głośności W celu ustawienia głośności należy wcisnąć przycisk VOLUME+/—. ODTWARZANIE CD

• Wcisnąć przycisk CD.

• Otworzyć kieszeń na CD przyciskiem OPEN/CLOSE.

• Włożyć płytę CD stronę z opisem do góry na pośrodku kieszeni na CD.

• Zamknąć kieszeń na CD. Odtwarzacz CD zacznie się obracać, na wyświetlaczu wskazana zostanie łączna liczba utworów.

• Wcisnąć przycisk CD/PLAY/PAUSE; odtwarzany będzie pierwszy utwór na włożonej płycie CD.

INSTRUKCJA OBSŁUGI51

Na wyświetlaczu wskazywany jest numer aktualnego utworu oraz całkowity czas odtwarzania.

• W celu przełączenia na pauzę należy wcisnąć przycisk PLAY/PAUSE. Na wyświetlaczu miga dotychczasowy czas odtwarzania bieżącego utworu. Ponowne wciśnięcie przycisku powoduje kontynuowanie odtwarzania.

• W celu zatrzymania odtwarzania wcisnąć przycisk CD-STOP. Na wyświetlaczu zostanie wska- zana łączna ilość utworów oraz całkowity czas odtwarzania płyty CD.

INNE FUNKCJE ODTWARZACZA CD

Funkcja powtarzania Funkcja ta umożliwia ponowne odtwarzania poszczególnych utworów lub wszystkich utworów na CD.

• Aby ponowić odtwarzanie wszystkich utworów na włożonej płycie CD, należy jednokrotnie wcisnąć przycisk MEMO-UP/REPEAT. Na wyświetlaczu pojawi się REPEAT.

• Aby ponowić odtwarzanie pojedynczego utworu, należy podczas odtwarzania płyty CD dwu krotnie wcisnąć przycisk MEMO-UP/REPEAT. Na wyświetlaczu pojawi się REPEAT.

• Aby wyłączyć funkcję powtarzania, należy ponownie wcisnąć przycisk Memo-up/Repeat, aż do wygaszenia słowa REPEAT na wyświetlaczu. Funkcja Mix Za pomocą funkcji losowego odtwarzania (mix) utwory na włożonej płycie CD są odtwarzane w losowej kolejności. W celu aktywacji tej funkcji należy wcisnąć przycisk MIX, na wyświetlaczu pojawi się MIX. Aby wyłączyć funkcję, należy wcisnąć przycisk STOP lub MIX. Programowane odtwarzanie Za pomocą funkcji programowania można zestawić własny program muzyczny. Przed programo- waniem należy zakończyć odtwarzania CD za pomocą przycisku STOP.

• Wcisnąć przycisk MEMO/PROGRAM.

• W celu wyboru pożądanego numeru utworu, należy wcisnąć przycisk SKIP/SEARCH (do przodu/do tyłu).

• Wcisnąć ponownie przycisk MEMO/PROGRAM, aby zaprogramować wybrany utwór.

• Powtarzać kroki 2 i 3 do momentu zaprogramowania wszystkich pożądanych utworów.

• Wcisnąć przycisk PLAY/PAUSE. Na wyświetlaczu pojawi się MEMO.

• Aby zakończyć programowanie, należy wcisnąć przycisk STOP.

• Wcisnąć przycisk MEMO/PROGRAM oraz PLAY/PAUSE, aby kontynuować zaprogramowane odtwarzanie.

• Aby skasować zaprogramowaną kolejność utworów, należy otworzyć kieszeń na CD lub wyłączyć odtwarzacz CD. Funkcja korektora Odtwarzanie muzyki może odbywać się za pomocą trzech różnych krzywych korekcji (płaska, klasyczna i rock). Każda krzywa korekcji posiada charakterystyczne akcentowania zakresu tonów wysokich, średnich i niskich. Wcisnąć przycisk EQ w celu wybrania pożądanej krzywej korekcji. TRYB RADIO

• Wcisnąć przycisk TUNER w celu wybrania trybu radio.

• Wcisnąć przycisk BAND (wybór pasma) w celu wybrania zakresu fal (AM lub UKF/FM).

• Uruchomić wyszukiwanie stacji, poprzez przytrzymanie SKIP/SEARCH (do przodu/do tyłu) na 1-2 sekundy. Po znalezieniu stacji wyszukiwanie automatycznie zatrzyma się. Przy stacjach z bardzo słabym sygnałem wyszukiwanie stacji może nie zatrzymać się. Jeśli stacja UKF/FM jest nadawana w stereo, jest to wskazywane na wyświetlaczu. Programowanie stacji Można zaprogramować maksymalnie po 10 stacji UKF/AF i AM, a więc w sumie 20 stacji.

INSTRUKCJA OBSŁUGI52

• Po znalezieniu stacji o dobrym odbiorze (patrz akapit Tryb radio), wcisnąć przycisk MEMO/ PROGRAM. Pojawia się wskazanie MEMO/PROGRAM.

• Wcisnąć przycisk MEMO-UP/REPEAT, aż wskazane zostanie pożądane miejsce w pamięci.

• Aby zapisać ustawioną stację w wybranym miejscu w pamięci, należy wcisnąć przycisk MEMO/PROGRAM; wskazanie MEMO/PROGRAM zniknie.

• Powtórzyć kroki 2 i 5 w celu zaprogramowania dalszych stacji. W razie potrzeby zmienić zakres fal przyciskiem BAND. Wybór zaprogramowanej stacji

• Za pomocą przycisku BAND wybrać zakres fal (UKF/FM lub MW/AM) pożądanej stacji.

• Wcisnąć przycisk MEMO-UP/REPEAT, aż na wyświetlaczu wskazane zostanie pożądane miejsce w pamięci oraz częstotliwość stacji. ANTENY UKF/FM Całkowicie odwinąć kabel anteny i ustawić antenę w taki sposób, aby odbiór był optymalny. Uwaga: Nie łączyć kabla anteny UKF/FM z anteną zewnętrzną! MW/AM Do odbioru fal MW/AN w urządzeniu wbudowana jest antena ferrytowa. Polepszenie odbioru jest możliwe poprzez obrócenie urządzenia.

TRYB ODSŁUCH PRZEZ SŁUCHAWKI

Wetknąć wtyczkę słuchawkową (miniwtyczka 3,5 mm stereo) w gniazdo słuchawkowe. Głośniki zostaną automatycznie wyłączone.

PODŁĄCZANIE INNYCH URZĄDZEŃ

Gdy do systemu audio w linii design ma być podłączony inny sprzęt audio, aby wykorzystać jego głośniki do odtwarzania muzyki (np. odtwarzacz kasetowy itp.), należy podłączyć go kablem cinch do wejść oznaczonych „AUX“, znajdujących się na tylnej stronie systemu audio w linii design. Wcisnąć następnie przycisk AUX, odtwarzanie przez system audio w linii design może być też uruchomione na podłączonym urządzeniu. KONSERWACJA Czyszczenie urządzenia Używać lekko zwilżonej ściereczki i łagodnego środka do mycia. Nie używać chemikaliów, alko- holu, rozcieńczalnika lub innych środków czyszczących zawierających rozpuszczalniki. Zakłócenia funkcjonowania W przypadku niewłaściwego działania lub awarii urządzenia, wyciągnąć wtyczkę, po kilku sekund- ach urządzenie ponownie podłączyć do zasilania sieciowego. Przy korzystaniu z radio zakłócenia mogą być spowodowane innymi urządzeniami elektrycznymi, znajdującymi się w pobliżu (np. telewizor, monitory itd.). Urządzenie powinno być ustawione z dala od tych źródeł zakłóceń.

My, fi rma Kompernass Handelsgesellschaft mbH, Burgstrasse 21, D-44867 Bochum, Germany, oświadczamy, że niniejszy produkt jest zgodny z wszelkimi stosowanymi międzynarodowymi normami bezpieczeństwa, przepisami i wytycznymi EU. Typ urządzenia : KH 350 Bochum 31.12.2002 Hans Kompernass — kierownik zakładu —
