GEBRUIKSAANWIJZING KH 2074 E-BENCH

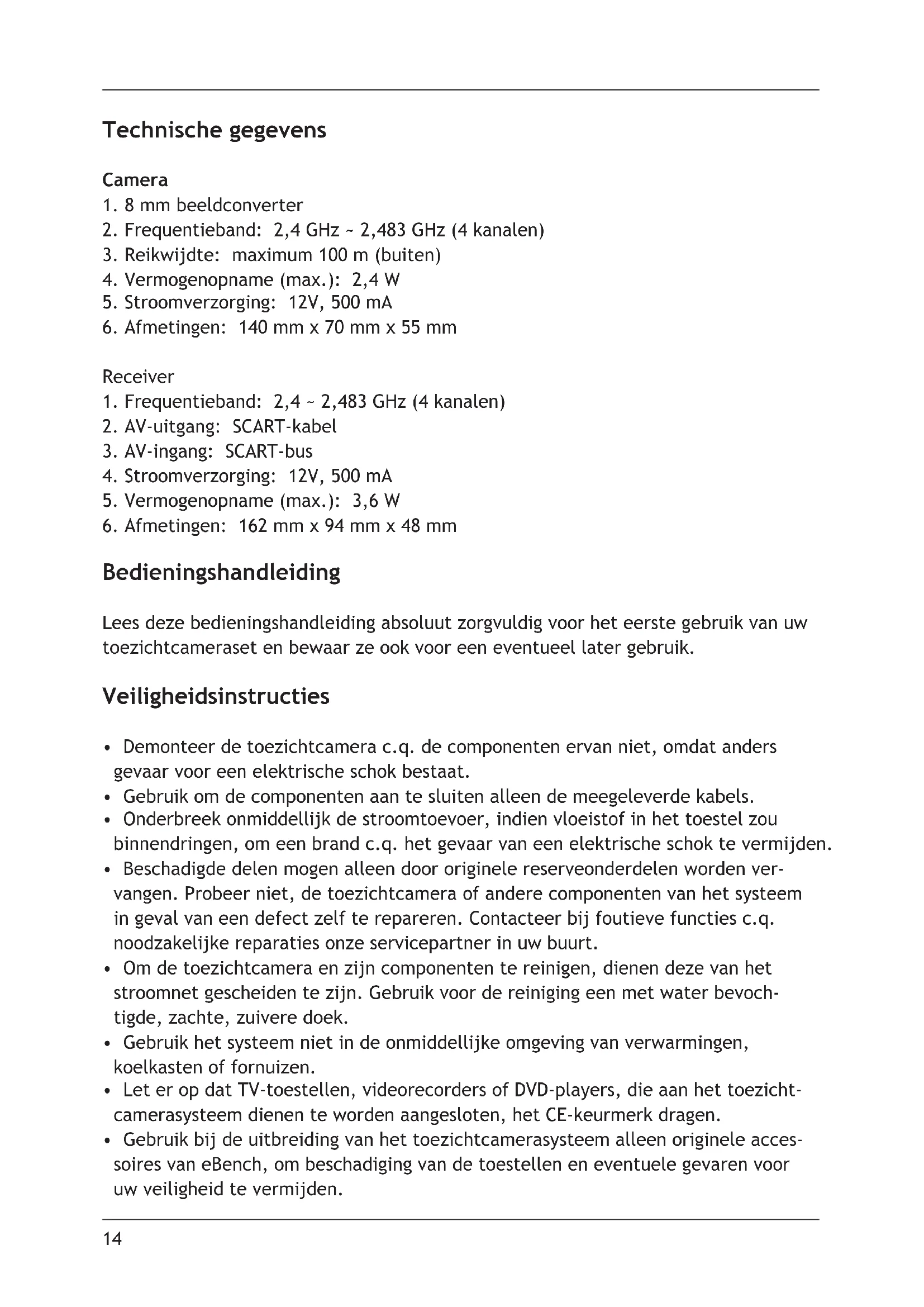

1. 8 mm beeldconverter

2. Frequentieband: 2,4 GHz ~ 2,483 GHz (4 kanalen)

3. Reikwijdte: maximum 100 m (buiten)

Bedieningshandleiding Lees deze bedieningshandleiding absoluut zorgvuldig voor het eerste gebruik van uw toezichtcameraset en bewaar ze ook voor een eventueel later gebruik. Veiligheidsinstructies

• Demonteer de toezichtcamera c.q. de componenten ervan niet, omdat anders gevaar voor een elektrische schok bestaat.

• Gebruik om de componenten aan te sluiten alleen de meegeleverde kabels.

• Onderbreek onmiddellijk de stroomtoevoer, indien vloeistof in het toestel zou binnendringen, om een brand c.q. het gevaar van een elektrische schok te vermijden.

• Beschadigde delen mogen alleen door originele reserveonderdelen worden ver- vangen. Probeer niet, de toezichtcamera of andere componenten van het systeem in geval van een defect zelf te repareren. Contacteer bij foutieve functies c.q. noodzakelijke reparaties onze servicepartner in uw buurt.

• Om de toezichtcamera en zijn componenten te reinigen, dienen deze van het stroomnet gescheiden te zijn. Gebruik voor de reiniging een met water bevoch- tigde, zachte, zuivere doek.

• Gebruik het systeem niet in de onmiddellijke omgeving van verwarmingen, koelkasten of fornuizen.

• Let er op dat TV-toestellen, videorecorders of DVD-players, die aan het toezicht- camerasysteem dienen te worden aangesloten, het CE-keurmerk dragen.

• Gebruik bij de uitbreiding van het toezichtcamerasysteem alleen originele acces- soires van eBench, om beschadiging van de toestellen en eventuele gevaren voor uw veiligheid te vermijden.14

• Uw toezichtscamera-set voldoet aan alle Europese richtlijnen voor radiozendinstal- laties en ontstoring; desondanks is het mogelijk, dat storingen door andere toestel- len voorkomen.

• Wij verlenen geen garantie en zijn niet aansprakelijk voor schade aan het toestel, die uit ondeskundige behandeling resulteert. Leveringsomvang 1 camera 1 receiver 1 wandhouder 2 2,4 GHz-antennes 2 netadapters (12 V ~ 500 mA) 1 SCART-kabel (1,5 m) Bedieningselementen en aansluitingen aan de camera A) 8 mm beeldconverter B) Waterbestendige objectiefbeveiliging C) Microfoon D) 12V stroomaansluitingskabel Bedieningselementen aan de receiver E) Inschakelen/Uitschakelen (omschakeling op de AV-bron) F) Rood LED-functiecontrolelampje G) Rode LED-kanaalindicatie H) Kabel met SCART-uitgang

J) AV-, SCART-ingang K) 12 V bus voor de stroomaansluiting Aansluiten van de componenten Sluit eerst de antennes aan in de bussen op de achterkant van de receiver en de camera en zorg ervoor, dat deze vast zitten. Voeg de drie delen van de wandhouder samen (zie afbeelding

). Monteer aansluitend de wandhouder met het meegeleverde bevestigingsmateriaal aan een geschikte wand; plaats dan de camera op de stifttap op de bovenzijde van de houder en schroef de camera vast met de kartelschroef (zie afbeelding

). Zet de camera met de vleugelschroef in de gewenste stand vast. Verbind nu de stroomaansluitingskabel met de stroomkabel van de net-adapter en sluit tenslotte de netadapter aan op een wandcontactdoos. Sluit de receiver met de SCART-kabel aan op een televisietoestel, verbind de stroom-16

aansluitingskabel van de netadapter met de receiver en sluit de netadapter aan op een wandcontactdoos. Wanneer de receiver wordt ingeschakeld, toont een rode controle-LED op de voorkant aan, dat het toestel bedrijfsklaar is. Instructie: in open lucht bedraagt de zendreikwijdte van de camera maximum 100 meter, in gebouwen is dit erg afhankelijk van de gebruikte bouwmaterialen. Tip: indien uw televisietoestel slechts over èèn SCART-aansluiting beschikt en u behalve uw nieuwe toezichtcamera van eBench ook nog andere toestellen wilt gebruiken (videorecorder, DVD-player enz.), dan kunt u de receiver van uw toezicht- camerasysteem ook tussen de videorecorder c.q. DVD-player en het televisietoestel aansluiten. Daarvoor sluit u de SCART-kabel van de receiver aan op het televisietoe- stel en de videorecorder c.q. de DVD-player met een SCART-kabel aan de receiver. Wanneer de receiver ingeschakeld is, wordt het signaal van de camera ontvangen; het signaal van het video- c.q. DVD-toestel is nu onderbroken. Wanneer de receiver uitgeschakeld is, ontvangt het televisietoestel weer het AV-signaal. Nadat u alle componenten met elkaar heeft verbonden, dienen camera en receiver op hetzelfde kanaal te worden ingesteld. Kanaalselectie op de camera Verwijder de rubberen afdekking boven de kanaalselectieschakelaar op de achterkant van de camera. Selecteer het gewenste kanaal door de schakelaar te verschuiven. Plaats aansluitend de afdekking weer terug. Kanaal- en intervalselectie op de receiver Selecteer het gewenste kanaal door de overeenkomstige schakelaar op de achterkant van het toestel op ON te schuiven (zie afbeelding

De receiver ontvangt de signalen van maximum vier camera’s. Wanneer u voor de eerste camera kanaal 1 heeft geselecteerd, dient u voor verdere camera’s de kanalen 2-4 in te stellen. Wanneer meerdere camera’s gebruikt worden, kunt u met de schakelaar „T“ op de achterkant van het toestel het interval wisselen, waarin de receiver het kanaal wisselt (4 of 8 seconden), d.w.z. tussen de belden van de afzonderlijke camera’s omschakelt. Een rode LED op de voorkant van de receiver toont bij ingeschakeld toestel door knipperen aan, welke kanalen zijn ingesteld. Wanneer kanaal 1 geselecteerd is, knippert de LED eenmaal, afhankelijk van het ingestelde interval, alle vier of acht seconden. Wanneer bijvoorbeeld de kanalen 1 en 2 zijn ingesteld, knippert de LED eenmaal en na vier of acht seconden tweemaal enz.16

Instellen van de beeldscherpte Draai de objectiefbeveiliging (zie afbeelding

) tegen de wijzers van de klok in tot aan de aanslag en verwijder de beveiliging. Draai dan de focusring naar links c.q. naar rechts, tot het beeld scherp is. Bevestig nu de objectiefbeveiliging terug door deze op het objectief te plaatsen en naar rechts te draaien. Oplossen van fouten Probleem Geen beeld of geen toon. Mogelijke oplossing a) Kijk na, of beide toestellen ingeschakeld zijn. b) Controleer of alle stekkers en kabels vast zitten. c) Controleer of receiver en camera op hetzelfde kanaal zijn ingesteld. Probleem Storingen in beeld en/of toon. Mogelijke oplossing a) Controleer, of beide antennes hetzelfde gericht zijn. b) Verminder de afstand tussen camera en receiver. In open lucht bedraagt de zendreikwijdte maximum 100 meter, in gebouwen is zij erg afhankelijk van de gebruikte bouwmaterialen. c) Indien een magnetron of een ander elektromagnetisch toestel in bedrijf is, schakel dit dan uit en controleer uw toezichtsysteem nog een keer. d) Wissel het ingestelde kanaal op de camera en de receiver, schakel beide toestel- len bijvoorbeeld op kanaal 3 of 4; neem in acht, dat camera en receiver steeds op hetzelfde kanaal ingesteld dienen te zijn.18

Conformiteitverklaring Wij, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee voor dit product de overeenstemming met alle toepasbare interna- tionale veiligheidsnormen, voorschriften alsook de EG-richtlijnen. Type van het toestel: KH 2074 Bochum, 31.05.2003 Hans Kompernaß — Bedrijfsleider —18
