GEBRUIKSAANWIJZING KH 2023 E-BENCH

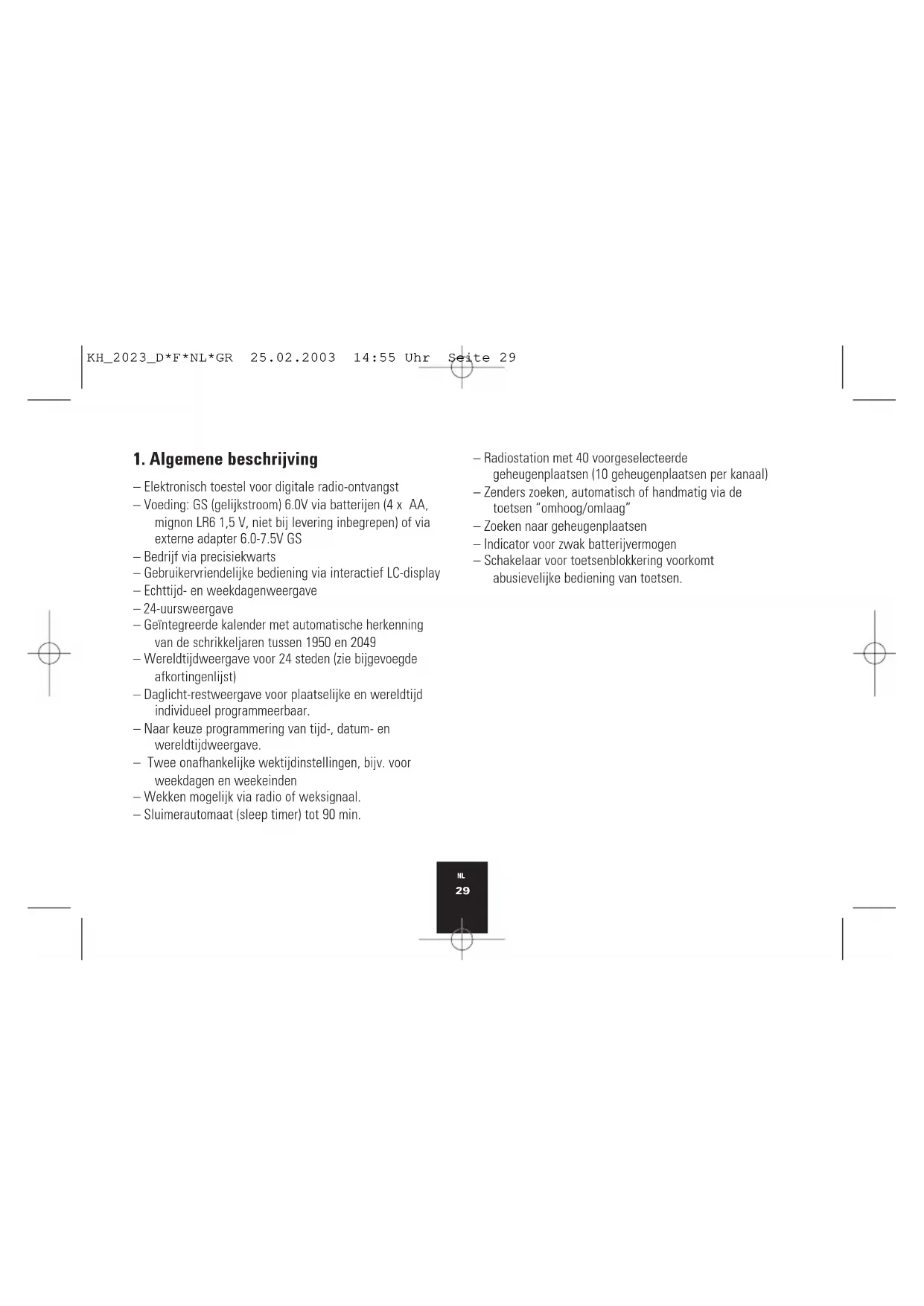

1. Algemene beschrijving

– Elektronisch toestel voor digitale radio-ontvangst – Voeding: GS (gelijkstroom) 6.0V via batterijen (4 x AA, mignon LR6 1,5 V, niet bij levering inbegrepen) of via externe adapter 6.0-7.5V GS – Bedrijf via precisiekwarts – Gebruikervriendelijke bediening via interactief LC-display – Echttijd- en weekdagenweergave – 24-uursweergave – Geïntegreerde kalender met automatische herkenning van de schrikkeljaren tussen 1950 en 2049 – Wereldtijdweergave voor 24 steden (zie bijgevoegde afkortingenlijst) – Daglicht-restweergave voor plaatselijke en wereldtijd individueel programmeerbaar. – Naar keuze programmering van tijd-, datum- en wereldtijdweergave. – Twee onafhankelijke wektijdinstellingen, bijv. voor weekdagen en weekeinden – Wekken mogelijk via radio of weksignaal. – Sluimerautomaat (sleep timer) tot 90 min. – Radiostation met 40 voorgeselecteerde geheugenplaatsen (10 geheugenplaatsen per kanaal) – Zenders zoeken, automatisch of handmatig via de toetsen “omhoog/omlaag” – Zoeken naar geheugenplaatsen – Indicator voor zwak batterijvermogen – Schakelaar voor toetsenblokkering voorkomt abusievelijke bediening van toetsen. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2930

Telescoopantenne voor FM- en korte golf Schakelaar voor toetsenblokkering Toets alarm-/wektijdinstelling 1 Snooze- (sluimer) of radio-UIT-toets Toets voor het activeren van de inslaapfunctie (sleep timer) of radio AAN-toets Toets alarm-/wektijdinstelling 2 Toets voor het opslaan van de zenders Steltoetsen omhoog (»UP«) /omlaag (»DOWN«) »MEM SCAN« Selectietoets modus »MODE« Geheugenplaatsen voor de zenders 1-10 Indicator “zwakke batterij” LCD Externe gelijkstroombus Externe bus hoofdtelefoon Draaglus Bandselectieschakelaar voor FM/SW/MW(AM)/LW Volumeregelaar Standaard Toets voor verlichting Belangrijk - eerst lezen Batterijen: Voor dit toestel zijn 4 UM3/AA/LR6, 1.5V-batterijen (niet bij de levering inbegrepen)vereist. Plaats de batterijen zoals in het batterijvakje staat aangegeven ("+" en "–". Onjuiste polariteit kan het toestel beschadigen. Gebruik nooit oude en nieuwe batterijen tegelijk. Wanneer de stroomtoevoer naar het toestel wordt onder- broken, kunt u de opgeslagen gegevens redden door de stroomtoevoer binnen 30 seconden te herstellen. Wanneer dit niet gebeurt, zijn de opgeslagen gegevens verloren en moet u het toestel opnieuw programmeren. Indicator voor zwakke batterijen

Wanneer de batterijen (bijna) leeg zijn, gaat deze indicator branden. U moet nu de oude batterijen zo spoedig mogelijk door nieuwe vervangen. Adapter: Door de aansluiting van een adapter op de adapterbus wordt het toestel gevoed met 6.0V stroom. Universele, voor verschillende toesteltypes geschikte gelijkstroom- adapters (6.0-7.5 Volt) zijn verkrijgbaar in de elektro-vakhandel. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3031

Opgelet: ook bij het gebruik van de externe adapter moeten - als reserve bij een eventuele stroomuitval - altijd vier UM3-batterijen in het batterijvakje geplaatst zijn. Bescherm het toestel tegen vocht. Plaats het nooit op een natte ondergrond.

• Wanneer u het toestel voor het eerst inschakelt, staan datum en tijd ingesteld op maandag, 1 januari 2001, 0:00 uur.

• De beide wektijden staan ingesteld op 0:00 uur, dagelijks wekken, echter met uitgeschakelde wekfunctie.

• De radio is uitgeschakeld.

• Vervolgens wissel naar automatische werking.

2.1 Automatische functie (korte handleiding)

• Door het indrukken van de »MODE«-toets kunt u (zowel bij in- als uitgeschakelde radio) de verschillende bedrijfsmodi achtereenvolgend oproepen: Instelling van wektijd - datum - stad voor plaatselijke/ wereldtijd

• Bij uitgeschakelde radio kunnen behalve de tijdweergave als alternatief ook de datum- en wereldtijdweergave worden gekozen. Voor details verwijzen wij naar punt

2.13 'Alternatieve display-/ weergavemodus'

• In de frequentieweergave worden frequentiegebied en kanaal van de op dat moment ontvangen zender weer- gegeven.

• »AL. 1« indrukken om wektijd 1 in te stellen of te controleren.

• »AL. 2« indrukken om wektijd 2 in te stellen of te controleren.

• »SLEEP/RADIO ON« indrukken om handmatig de inslaapfunctie (sleep timer) te activeren en de resterende tijd in te stellen - of eenmaal indrukken om de radio IN te schakelen.

• »SNOOZE/RADIO OFF« indrukken om de huidige wektijd te verschuiven ("sluimerfunctie) of om de radio UIT te schakelen (zie ook punt 2.8).

• Bij ingeschakelde radio de dubbele geheugentoetsen voor de zenders indrukken om de opgeslagen KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3132

instellingen op te roepen (zie ook punt 2.9).

• Bij ingeschakelde radio <SNOOZE/RADIO OFF> indrukken om de ingeschakelde inslaap- of wekfunctie te onderbreken.

• Voor het opslaan van een zender bij ingeschakelde radio »MEMORY«, vervolgens de gewenste zender- geheugentoets en dan nogmaals »MEMORY« indrukken om de huidige ingestelde zender op te slaan.

• Bij ingeschakelde radio »MEM. SCAN« indrukken om de opgeslagen instellingen van het zendergeheugen automatisch na elkaar op te roepen.

• In minutenintervallen wordt de echttijd vergeleken met de instelling van het weksignaal, indien dit geactiveerd is. (Voor details zie onder punt 2.8 "Bij ingeschakeld weksignaal").

2.2 De klok instellen

• »MODE« eenmaal indrukken wanneer het toestel zich in de tijdweergavemodus bevindt.

• »MODE« tweemaal indrukken wanneer het toestel zich in de radiomodus bevindt.

• Nu brandt 'CLOCK' ononderbroken op het display.

• De tijdweergave begint te knipperen en de weergave van de weekdag op het LC-display dooft.

• De secondeweergave telt verder in seconde-intervallen.

• »UP« indrukken om de klok per stap 1 minuut vooruit te zetten. De steltoets »UP« ingedrukt houden om de tijd in de grotere 10-minuten-stappen vooruit te zetten.

• »DOWN« indrukken om de klok per stap 1 minuut terug te zetten. De steltoets »DOWN« ingedrukt houden om de tijd in de grotere 10-minuten-stappen terug te zetten.

• Wanneer gedurende 15 seconden geen verdere instelling volgt, wordt de huidige instelling bevestigd/ opgeslagen en schakelt het toestel weer terug naar de automatische modus.

• »MODE« tweemaal indrukken wanneer het toestel zich in de tijdweergavemodus bevindt.

• »MODE« driemaal indrukken wanneer het toestel zich in de radiomodus bevindt.

• Wanneer u zich reeds volgens punt 2.2 in de modus "De klok instellen" bevindt, komt u door nogmaals indrukken van de »MODE« -toets in de modus "Datuminvoer". KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3233

• »UP« of »DOWN« indrukken om de instelling te wijzigen (steeds per dag). Houd de steltoets »UP« of »DOWN« ingedrukt om sneller vooruit of terug te gaan (per 10 dagen). De weergave van de weekdag wordt auto- matisch aangepast zodra de datumweergave weer continu brandt.

• Wanneer gedurende 15 seconden geen verdere instelling wordt uitgevoerd, wordt de huidige instelling bevestigd en keert het toestel terug naar de auto- matische functie.

2.4 Plaatselijke tijd instellen

• »MODE« driemaal indrukken wanneer het toestel zich in de tijdweergavemodus bevindt.

• »MODE« viermaal indrukken wanneer het toestel zich in de radiomodus bevindt.

• Wanneer u zich volgens punt 2.3 reeds in de modus "Datuminvoer" bevindt, komt u door het nogmaals indrukken dan de »MODE« -toets naar de modus "Plaatselijke tijd instellen".

• De ingestelde plaatselijke tijd begint te knipperen, de weergave 'LOCAL CITY' brandt continu.

• De weergave van de uren, minuten en weekdagen is nu niet actief en het display is leeg.

• Door het indrukken van »UP« of »DOWN« de gewenste, door verschillende afkortingen gekenmerkte tijdzones kiezen. Afk. Tijdverschil met CET Stad LON 0:00 Londen MUN + 1:00 München CAI + 2:00 Kairo MOW + 3:00 Moskou DXB + 4:00 Dubai KHI + 5:00 Karachi DAC + 6:00 Dhaka BKK + 7:00 Bangkok HKG + 8:00 Hong Kong TYO + 9:00 Tokyo KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3334

• Wanneer gedurende 15 seconden geen verdere instelling wordt uitgevoerd, wordt de huidige instelling bevestigd en keert het toestel terug naar de automatische functie.

2.5 De wereldtijd controleren

• »MODE« viermaal indrukken wanneer het toestel zich in de tijdweergavemodus bevindt.

• »MODE« vijfmaal indrukken wanneer het toestel zich in de radiomodus bevindt.

• Wanneer u zich volgens punt 2.4 reeds in de modus "Plaatselijke tijd instellen" bevindt, komt u door het nogmaals indrukken van de »MODE« -toets terecht bij “De wereldtijd controleren".

• De als laatste toegankelijke tijdzone brandt continu in de uren- en minutenweergave, terwijl rechts de afkorting voor de betreffende stad begint te knipperen. De weergave "City" daarboven brandt continu.

• De selectie van de gewenste tijdzone geschiedt door het indrukken van de »UP«- of »DOWN« -toets aan de hand van de tabellen onder 2.4.

• »SNOOZE« indrukken om de weergave te wijzigen. Op het display wordt bij 'SUN' het resterende daglicht weergegeven.

• Wanneer »MODE« eenmaal wordt ingedrukt of gedurende 15 seconden geen verdere instelling wordt uitgevoerd, geeft het toestel bij ingeschakelde radio weer de frequentie, bij uitgeschakelde radio weer de tijd aan. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3435

2.6 Inslaapfunctie (sleep timer)

• »SLEEP/RADIO ON« eenmaal indrukken om de huidige instelling van de inslaapfunctie te controleren. Wanneer de inslaapfunctie niet geactiveerd is, brandt de weergave "ON" heel even (radio ingeschakeld).

• Nogmaals »SLEEP…« indrukken om de huidige instelling te wijzigen (in 10-minuten-stappen van 90-10 minuten). De radio blijft ingeschakeld en het gekozen frequentie- gebied verschijnt onderin het LCD.

• »SLEEP…« indrukken wanneer het gewenste aantal minuten/duur van de inslaapfunctie (bijv. "10" voor 10 minuten) is bereikt. Bij "OFF" wordt de radio uitgeschakeld.

• Wanneer gedurende 15 seconden geen verdere instelling wordt uitgevoerd, keert het toestel terug naar de automatische functie, de huidige instelling van de inslaapfunctie blijft gehandhaafd.

2.7 Instelling ALARM 1 en ALARM 2

• Toets »AL. 1« of »AL. 2« eenmaal indrukken, 'AL 1' of 'AL 2' worden voortdurend weergegeven op het alfanumerieke LC-display.

• De huidige instelling HH:MM (Uren:Min.) en de weergave van de weekdagen beginnen te knipperen.

• Met »UP« de instelling in minutenstappen vooruit zetten.

• Met »DOWN« de instelling in minutenstappen terug zetten.

• Houd de steltoets »UP« of »DOWN« ingedrukt om de tijd in de snellere 10-minuten-stappen vooruit of terug te zetten.

• »SNOOZE« indrukken om de wekmodus om te schakelen tussen dagelijks (alle 7 weekdagen) en werkdagen (maandag t/m vrijdag, weergave geschiedt via de 7 weekdagen).

• Toets »AL. 1« of »AL. 2« opnieuw indrukken om te kiezen tussen wekken met muziek of met weksignaal: Wekmodus LCD-weergave (rechtsop het display) Weksignaal Symbool 'BELL 1' Radio Symbool 'MUSIC 1' Uit Geen weergave op het display Opmerking: alleen bij de instelling van een van de beide wekmodi (muziek of weksignaal) is de wekfunctie ingeschakeld) KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3536

• Wanneer gedurende 15 seconden geen verdere instelling wordt uitgevoerd, wordt de huidige instelling bevestigd en keert het toestel terug naar de auto- matische functie.

2.8 Bij ingeschakelde wekfunctie

• Zodra de echttijd (kloktijd) en de ingestelde wektijd identiek zijn, schakelt de wekfunctie in.

• Bij ingeschakelde wekfunctie wordt de inslaapfunctie - indien ingesteld - onmiddellijk beëindigd.

• Wekken met weksignaal, a) weksignaal van ~ 4.5 KHz wordt geactiveerd b) radiostomschakeling, ook bij ingeschakelde radio. c) weksignaal klinkt 10 minuten.

• Wekken met radio, a) de radio schakelt in (laatst gekozen zender) b) de radio speelt maximaal 60 minuten

• Door het indrukken van de »SNOOZE/RADIO OFF«

toets kunt u het weksignaal steeds 9 minuten verschuiven (sluimerfunctie). De wekfunctie wordt onderbroken en na negen minuten weer hervat.

• Om de wekfunctie uit te schakelen drukt u de betreffende toetsen »AL. 1« of »AL. 2« in.

2.9 Radiogeheugen oproepen

• Voor ieder frequentiegebied van de radio zijn 10 voor- ingestelde geheugenfuncties beschikbaar.

• Elke toets heeft een dubbele geheugenfunctie. Om het andere geheugen op te roepen, drukt u de betreffende geheugentoets nogmaals in.

• Bij ingeschakelde radio eenmaal de geheugentoets 1/6 indrukken. De weergave 'MEM' brandt continu, de frequentie van geheugen “1”verschijnt continu brandend op het LCD, '1' verschijnt continu brandend boven de weergave 'MEM'.

• De toetsen 1/6, 2/7, 3/8, 4/9 of 5/10 indrukken om de gewenste voorgeprogrammeerde zender te selecteren.

• Tijdens het opslaan is de radio stomgeschakeld (MUTE). Wanneer de invoer van nieuwe geheugengegevens gedurende 1 seconde onderbroken blijft, wordt de keuze bevestigd. De radio schakelt naar de gewenste frequentie en de stomschakeling is opgeheven.

2.10 Opslaan van radiozenders

• De geheugenplaats bepalen door het een- of tweemaal indrukken van de betreffende zendergeheugentoets. Het nummer van de gekozen geheugenplaats brandt dan continu boven de weergave 'MEM'.

• Ter bevestiging van de opslag nogmaals »MEMORY« indrukken. De weergave 'MEM' brandt nu continu.

• Ook bij knipperende weergave 'MEMORY' kunt u met »UP«, »DOWN« of »MEM. SCAN« het geheugen naar boven of beneden afzoeken, de weergave 'MEMORY' is dan gedoofd.

2.11 Handmatig zenders zoeken / zoekfunctie

• Bij ingeschakelde radio eenmaal »UP« indrukken om de ontvangstfrequentie handmatig naar boven te wijzigen (steeds een stap, zie ook tabel, kolom Frequentiestappen).

• Eenmaal »DOWN« indrukken om de ontvangstfrequentie omlaag te wijzigen (steeds een stap).

• Voor het automatisch vinden (zoekfunctie) van de volgende ontvangbare radiozender »UP« of »DOWN« - toets ingedrukt houden.

• Tabel van de frequentiegebieden en -bepalingen per golfbreedte. : Kanaal Frequentie- Frequentie- gebied stappen UKW (FM) 87.5- 108.5 MHz 50 KHz KW (korte golf) 5.85 - 15.6 MHz 5 KHz MW (middengolf -AM) 530 - 1656 KHz 9 KHz LW (lange golf) 144 - 281 KHz 1 KHz

2.12 Automatische zoekfunctie voor

zendergeheugenplaatsen (MEM. SCAN)

• Bij ingeschakelde radio eenmaal »MEM. SCAN« indrukken om de 10 opgeslagen zenders door te lopen.

• De zoekfunctie begint bij de eerstvolgende geheugen- functie of bij MEM-1 wanneer geen bepaalde geheugen- plaats is uitgekozen.

• De zoekfunctie wordt bij elke zender 5 seconden lang onderbroken en eindigt automatisch na het eenmaal doorlopen van alle geheugenplaatsen.

• Voor het voortijdig beëindigen van de zoekfunctie »SNOOZE /RADIO OFF« indrukken. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3738

• In de tijdweergavemodus (bij uitgeschakelde radio) eenmaal »ALT. DISP.« indrukken. Kloktijd en weekdagen- weergave doven, de huidige weergaven worden vervangen door de displayfuncties 'CLOCK', 'DATE' en 'CITY'. Door het overeenkomstig vaak indrukken kunt u nu bepalen, welke weergave naast de tijdweergave moet komen. Bij uitgeschakelde radio verschijnen achtereenvolgend de gekozen weergaven op het display. Display Weergave rechtsboven Alleen tijdweergave Alleen 'CLOCK' continu Tijd+datum 'CLOCK' + 'DATE' continu Tijde+wereldtijd 'CLOCK' + 'CITY' continu Tijd+datum+wereldtijd 'CLOCK' +'DATE'+'CITY' continu

• »ALT. DISP.« indrukken om de keuzemogelijkheden te bekijken. Wanneer 3 seconden lang geen toets wordt ingedrukt, keert het toestel automatisch terug naar de normale weergave.

• Bij ingeschakelde radio en in de frequentieweergavemodus wordt alleen de frequentie van de op dat moment ontvangen zender weergegeven, onafhankelijk van de in de displaymodus gekozen weergave.

2.14 Toetsenblokkering

• De schakelaar voor de toetsenblokkering op de gewenste stand schuiven: UNLOCK = toetsenblokkering UIT, LOCK = toetsenblokkering AAN. Bij ingeschakelde toetsenblokkering zijn alle toetsfuncties buiten werking.

Voor de optimale ontvangst bij FM en SW (korte golf) de telescoopantenne volledig uittrekken en draaien totdat u de optimale ontvangst hebt gevonden. Voor de midden- en de lange golf beschikt het toestel over een ferrietantenne. Zo kunt u het apparaat draaien totdat u de optimale ontvangst hebt gevonden.

De standaard op de achterzijde van het toestel kan zodanig worden uitgeklapt dat het toestel stevig staat. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 3839

3. Conformiteitsverklaring
