MODE D'EMPLOI KH 2023 E-BENCH

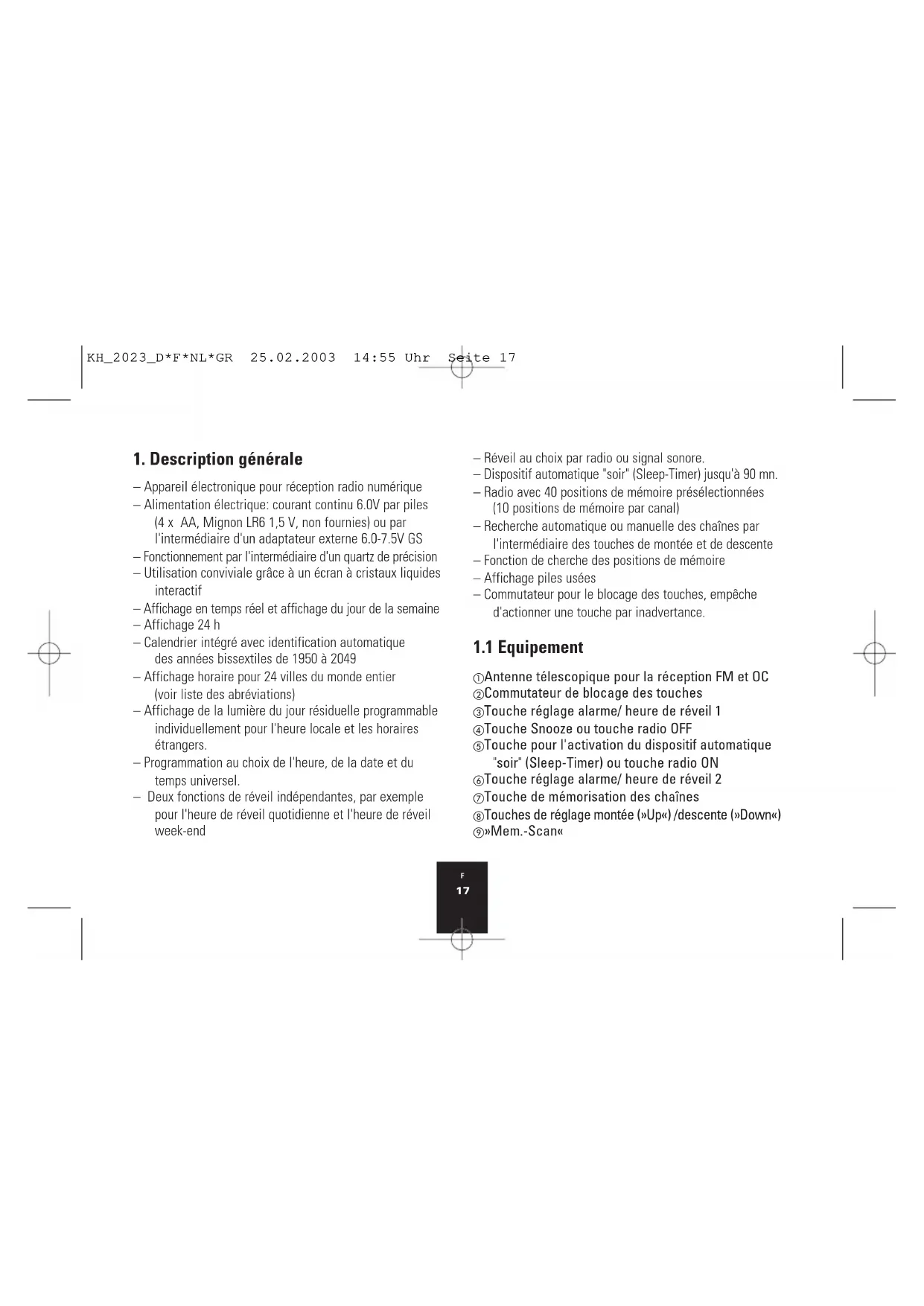

1. Description générale

– Appareil électronique pour réception radio numérique – Alimentation électrique: courant continu 6.0V par piles (4 x AA, Mignon LR6 1,5 V, non fournies) ou par l'intermédiaire d'un adaptateur externe 6.0-7.5V GS – Fonctionnement par l'intermédiaire d'un quartz de précision – Utilisation conviviale grâce à un écran à cristaux liquides interactif – Affichage en temps réel et affichage du jour de la semaine – Affichage 24 h – Calendrier intégré avec identification automatique des années bissextiles de 1950 à 2049 – Affichage horaire pour 24 villes du monde entier (voir liste des abréviations) – Affichage de la lumière du jour résiduelle programmable individuellement pour l'heure locale et les horaires étrangers. – Programmation au choix de l'heure, de la date et du temps universel. – Deux fonctions de réveil indépendantes, par exemple pour l'heure de réveil quotidienne et l'heure de réveil week-end – Réveil au choix par radio ou signal sonore. – Dispositif automatique "soir" (Sleep-Timer) jusqu'à 90 mn. – Radio avec 40 positions de mémoire présélectionnées (10 positions de mémoire par canal) – Recherche automatique ou manuelle des chaînes par l'intermédiaire des touches de montée et de descente – Fonction de cherche des positions de mémoire – Affichage piles usées – Commutateur pour le blocage des touches, empêche d'actionner une touche par inadvertance.

Antenne télescopique pour la réception FM et OC Commutateur de blocage des touches Touche réglage alarme/ heure de réveil 1 Touche Snooze ou touche radio OFF Touche pour l'activation du dispositif automatique "soir" (Sleep-Timer) ou touche radio ON Touche réglage alarme/ heure de réveil 2 Touche de mémorisation des chaînes Touches de réglage montée (»Up«) /descente (»Down«) »Mem.-Scan« KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 1718

Touche de sélection du mode (»Mode«) Positions de mémoire radio 1-10 Affichage piles usées Ecran à cristaux liquides Prise CC ext. Prise casque ext. Cordelière Commutateur de sélection de la bande pour FM/OC/OM/OL Volume Support Touche d'éclairage A lire avant toute utilisation Piles: Cet appareil nécessite 4 piles UM3/AA/LR6, 1.5V (non fournies). Mettre les piles en place comme il l'est indiqué dans le compartiment à piles ("+" and "–"). Une polarité erronée peut entraîner un endommagement de l'appareil. Ne jamais utiliser ensemble des piles usées et neuves. Si l'appareil est débranché du secteur, on peut sauver les données mémorisées si l'on remet l'appareil sur secteur dans les 30 secondes. Dans le cas contraire, les données mémorisées sont effacées et le processus de mémorisation doit être répété. Affichage piles usées

Cet affichage s'allume si les piles sont usées. Remplacer alors le plus vite possible les piles usées par des piles neuves. Adaptateur: Le branchement d'un adaptateur dans la prise corres- pondante permet d'alimenter l'appareil en courant de 6.0V. Vous pouvez vous procurer des adaptateurs universels pour courant continu (6.0-7.5 Volt), adaptés pour des appareils divers, dans le commerce spécialisé. Attention: Même si l'on utilise l'adaptateur externe, laisser toujours quatre piles UM3 dans le compartiment à piles. Protéger l'appareil de l'humidité. Ne jamais le poser sur une surface mouillée. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 1819

• Lorsque l'on met l'appareil en marche pour la première fois, la date et l'heure sont réglées sur le lundi 1er janvier 2001. 0h00.

• Le préparamétrage des deux fonctions de réveil est sur 0h00, réveil quotidien, mais elles ne sont pas actives.

• La radio est éteinte.

• Ensuite, passage en mode automatique.

2.1 Mode de fonctionnement automatique

(mode d'emploi sommaire)

• Vous pouvez appeler l'un après l'autre les différents modes de fonctionnement en appuyant sur la touche »MODE« (que la radio soit en marche ou non): Réglage de l'heure - Réglage de la date - Réglage de la ville pour l'heure locale/le temps universel -

• La radio éteinte, il est possible de sélectionner alternativement, outre l'affichage de l'heure, l'affichage de la date ou du temps universel. Détails au paragraphe

2.13 'Sélection alternative écran/affichage'

• Sont affichés en mode d'affichage de la fréquence le domaine de fréquence et le canal de la chaîne actuellement reçue.

• Appuyer sur »AL. 1« pour régler ou contrôler l'heure de réveil 1.

• Appuyer sur »AL. 2« pour régler ou contrôler l'heure de réveil 2.

• Appuyer sur la touche »SLEEP/RADIO ON« pour activer le dispositif automatique "soir" (Sleep-Timer) et régler la durée au bout de laquelle l'appareil s'éteint, ou appuyer sur cette touche pour allumer la radio.

• Appuyer sur la touche »SNOOZE/RADIO OFF« pour repousser l'heure de réveil actuelle (fonction d'arrêt temporaire), ou pour éteindre la radio (voir également paragraphe 2.8).

• La radio allumée, appuyer sur les touches de mémoire des chaînes à attribution double pour appeler les paramétrages mémorisés (voir également paragraphe 2.9).

• La radio allumée, appuyer sur la touche »SNOOZE/ RADIO OFF« pour interrompre la fonction "soir" ou la fonction de réveil. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 1920

• Pour mémoriser une chaîne, la radio allumée, appuyer sur la touche »MEMORY«, puis sur la touche de position de mémoire voulue puis une nouvelle fois sur »MEMORY« pour mémoriser la chaîne actuellement réglée.

• La radio allumée, appuyer sur »MEM. SCAN« pour appeler automatiquement l'un après l'autre les réglages mémorisés des chaînes.

• L'horloge en temps réel est comparée toutes les minutes à l'heure de réveil, dans la mesure où le réveil a été activé. (Détails voir paragraphe 2.8 "Le réveil activé").

2.2 Réglage de l'heure

• Appuyer une fois sur »MODE« si l'appareil est en mode d'affichage de l'heure.

• Appuyer deux fois sur »MODE« si l'appareil est en mode radio.

• L'affichage 'CLOCK' apparaît de manière durable sur l'écran.

• L'affichage de l'heure se met à clignoter et l'affichage du jour de la semaine disparaît sur l'écran.

• L'affichage des secondes continue.

• Appuyer sur »UP« pour avancer l'horloge respectivement d'une minute. Maintenez la touche de réglage »UP« appuyée pour faire avancer l'horloge par étapes rapides de 10 minutes.

• Appuyer sur »DOWN« pour retarder l'horloge respectivement d'une minute. Maintenez la touche de réglage »DOWN« appuyée pour faire retarder l'horloge par étapes rapides de 10 minutes.

• Si l'on ne procède à aucun réglage pendant 15 secondes, le réglage actuel est confirmé/mémorisé et l'appareil se remet en mode automatique.

2.3 Entrée de la date

• Appuyer deux fois sur »MODE« si l'appareil est en mode d'affichage de l'heure.

• Appuyer trois fois sur »MODE« si l'appareil est en mode radio.

• Si vous vous trouvez déjà en mode de réglage de l'heure tel qu'il est décrit au point 2.2, appuyez une seule fois sur la touche »MODE« pour passer au mode d'entrée de la date.

• La date donnée JJ.MM.AA (jour.mois.année) clignote, l'affichage 'DATE' et le jour de la semaine sont affichés KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2021

de manière constante sur l'écran à cristaux liquides.

• Appuyer sur »UP« ou »DOWN« pour modifier le réglage (d'un jour respectivement). Maintenez la touche de réglage »UP« ou »DOWN« appuyée pour activer la recherche rapide (par saut de 10 jours respectivement) vers l'avant ou vers l'arrière. L'affichage du jour de la semaine est actualisé automatiquement dès que l'affichage de la date apparaît de manière constante.

• Si l'on ne procède à aucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique.

2.4 Réglage de l'heure locale

• Appuyer trois fois sur »MODE« si l'appareil est en mode d'affichage de l'heure.

• Appuyer quatre fois sur »MODE« si l'appareil est en mode radio.

• Si vous vous trouvez déjà en mode d'entrée de la date tel qu'il est décrit au point 2.3, appuyez une seule fois sur la touche »MODE« pour passer au mode de réglage de l'heure locale.

• L'heure locale préréglée se met à clignoter, l'affichage 'LOCAL CITY' reste constant.

• Ce faisant, les heures, les minutes et le jour de la semaine ne sont pas affichés et l'écran est donc vide.

• La zone horaire voulue, caractérisée par des abréviations diverses, peut être sélectionnée en appuyant sur les touches »UP« ou »DOWN«: Abrév. Décalage horaire HEC Ville LON 0:00 Londres MUN + 1:00 Munich CAI + 2:00 Le Caire MOW + 3:00 Moscou DXB + 4:00 Dubai KHI + 5:00 Karachi DAC + 6:00 Dhaka BKK + 7:00 Bangkok HKG + 8:00 Hong Kong TYO + 9:00 Tokyo SYD +10:00 Sydney NOU +11:00 Nouméa WLG +12:00 Wellington --- –11:00 --- HNL –10:00 Honolulu KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2122

• L'affichage 'SUN' (symbole solaire) indique le nombre d'heures de lumière du jour restantes. Appuyer sur »SNOOZE/RADIO OFF« pour activer l'affichage.

• Si l'on ne procède à aucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique.

2.5 Contrôle du temps universel

• Appuyer quatre fois sur »MODE« si l'appareil est en mode d'affichage de l'heure.

• Appuyer cinq fois sur »MODE« si l'appareil est en mode radio.

• Si vous vous trouvez déjà en mode de réglage de l'heure locale tel qu'il est décrit au point 2.4, appuyez une seule fois sur la touche »MODE« pour passer au mode de contrôle du temps universel.

• La dernière zone horaire accessible apparaît de manière constante dans le domaine de l'affichage de heures et des minutes, tandis que l'abréviation correspondant à la ville se met à clignoter. L'affichage "City", en haut, est constant.

• La sélection de la zone horaire voulue a lieu par actionnement des touches »UP« ou »DOWN« à l'aide du tableau du point 2.4.

• Appuyer sur la touche »SNOOZE« pour modifier l'affichage, l'affichage 'SUN' indique le nombre d'heures de lumière du jour restantes.

• Si l'on appuie une fois sur la touche »MODE«

qu'on ne procède à aucun autre réglage pendant 15 secondes, l'appareil affiche à nouveau la fréquence si la radio est allumée, ou l'heure si la radio est éteinte.

2.6 Dispositif automatique "soir" (Sleep-Timer)

• Appuyer une fois sur »SLEEP/RADIO ON« pour contrôler le réglage actuel du dispositif automatique "soir". KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2223

Si le dispositif automatique "soir" n'est pas activé, l'affichage "ON" apparaît brièvement (radio allumée).

• Appuyer encore une fois sur »SLEEP…« pour modifier le réglage actuel. (par étapes de 10 minutes, de 90 à 10 minutes). La radio reste allumée et la bande choisie apparaît dans la partie inférieure de l'écran à cristaux liquides.

• Appuyer sur la touche »SLEEP…« lorsque le nombre de minutes, la durée voulue pour le dispositif auto- matique "soir" est atteint(e) (par exemple "10" pour les 10 minutes). En cas de "OFF", la radio est éteinte.

• Si l'on ne procède à aucun réglage pendant 15 secondes, l'appareil se remet automatiquement en mode auto- matique, le réglage actuel du dispositif automatique "soir" est conservé.

2.7 Réglage ALARME 1 et ALARME 2

• Appuyer une fois sur la touche »AL. 1« ou »AL. 2« , 'AL 1' ou 'AL 2' sont affichés de manière constante dans l'affichage alphanumérique à cristaux liquides.

• Le réglage actuel HH:MM (heures et minutes) ainsi que l'affichage du jour de la semaine se mettent à clignoter.

• Avancer l'heure par minutes à l'aide de la touche »UP«.

• Retarder l'heure par minutes à l'aide de la touche DOWN«.

• Maintenez la touche de réglage »UP« ou »DOWN« appuyée pour faire avancer ou retarder l'heure par étapes rapides de 10 minutes.

• Appuyer sur la touche »SNOOZE« pour modifier le type de réveil entre quotidien (les 7 jours de la semaine) et jours ouvrables (du lundi au vendredi, l'affichage a lieu sur les 7 jours de la semaine).

• Appuyer à nouveau sur la touche »AL. 1« ou »AL. 2« pour sélectionner si vous désirez être réveillé en musique ou par le signal sonore: Type de réveil Affichage à cristaux liquides (à droite de l'écran) Signal sonore Symbole 'BELL 1' Radio Symbole 'MUSIC 1' Off pas d'affichage sur l'écran Avis: La fonction de réveil n'est activée que si l'un des types de réveil (musique ou signal sonore) est réglé.

• Si l'on ne procède à aucun réglage pendant 15 secondes, le réglage actuel est confirmé et l'appareil se remet en mode automatique. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2324

2.8 La fonction de réveil activée

• Dès que le temps réel (heure) et l'heure de réveil réglée sont identiques, la fonction de réveil se déclenche.

• Lorsque la fonction de réveil est déclenchée, le dispositif automatique "soir", dans la mesure où il est réglé, est coupé immédiatement.

• Réveil avec le signal sonore, a) Un signal sonore de ~4.5 KHz est déclenché b) La radio devient muette, même si elle est allumée. c) Le signal sonore retentit pendant 10 minutes.

• Réveil avec la radio, a) La radio se met en marche (dernière chaîne sélectionnée) b) La radio reste en marche pendant 60 minutes maximum

• L'actionnement de la touche »SNOOZE/RADIO OFF«

permet de repousser le réveil de 9 minutes respectivement (fonction d'arrêt temporaire). La fonction de réveil est interrompue et reprend 9 minutes plus tard.

• Pour arrêter la fonction de réveil, appuyer sur la touche correspondante »AL. 1« ou »AL. 2«.

2.9 Appel des positions de mémoire

• Il existe 10 fonctions de mémoire préparamétrées pour chaque domaine de bande de la radio.

• Chaque touche a deux attributions. Pour appeler l'autre position de mémoire, appuyer à nouveau sur la touche de position de mémoire.

• La radio en marche, appuyer une fois sur la touche de position de mémoire de chaîne 1/6. L'affichage 'MEM' devient constant, la fréquence de la position de mémoire 1 apparaît de manière constante sur l'écran à cristaux liquides, '1' apparaît de manière constante au niveau de l'affichage 'MEM'.

• Appuyer sur les touches 1/6, 2/7, 3/8, 4/9 ou 5/10 pour sélectionner la position mémorisée préprogrammée voulue.

• Pendant la mémorisation, la radio est muette (MUTE). Si l'entrée de nouvelles données de mémoire est interrompue pendant 1 seconde, la sélection de la mémoire est acceptée, la radio passe à la fréquence correspondante, le mode muet est annulé.

2.10 Mémorisation de chaînes de radio

• Pour mémoriser la fréquence de la chaîne de radio actuellement reçue, appuyer une fois sur la touche »MEMORY«. L'affichage 'MEM' se met à clignoter. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2425

• Déterminer la position de mémoire en appuyant une à deux fois sur la touche de position de mémoire correspondante. Le numéro de la position de mémoire choisie apparaît alors de manière constante au-dessus de l'affichage 'MEM'.

• Pour confirmer le processus de mémorisation, appuyer à nouveau sur la touche »MEMORY«. L'affichage 'MEM' devient constant.

• Il est également possible de parcourir la mémoire vers le bas et vers le haut à l'aide des touches »UP«, »DOWN« ou »MEM. SCAN« si l'affichage 'MEMORY' clignote, l'affichage 'MEMORY' disparaît.

• La radio allumée, appuyer une fois sur »UP« pour modifier manuellement vers le haut (d'une étape respectivement, voir également tableau, colonne degré de fréquence) la fréquence de réception.

• Appuyer une fois sur »DOWN« pour modifier la fréquence de réception vers le bas (d'une étape respectivement).

• Pour la recherche automatique de la prochaine chaîne de radio pouvant être reçue, maintenir la touche »UP« ou »DOWN« appuyée.

• Tableau des domaines et des degrés de fréquence selon la bande. : Canal Domaine Degré de fréquence de fréquence FM 87.5- 108.5 MHz 50 KHz OC 5.85 - 15.6 MHz 5 KHz OM 530 - 1656 KHz 9 KHz OL 144 - 281 KHz 1 KHz

2.12 Recherche automatique de positions

de mémoire de chaînes (MEM. SCAN)

• La radio allumée, appuyer une fois sur »MEM. SCAN« pour parcourir les 10 chaînes mémorisées.

• La recherche commence avec la fonction de mémoire la plus proche ou à MEM-1 si aucune chaîne mémorisée n'est sélectionnée.

• La recherche est interrompue pendant 5 sec. à chaque chaîne et s'arrête après un passage complet.

• En mode d'affichage de l'heure (radio éteinte), appuyer une fois sur »ALT. DISP.«. L'affichage de l'heure et du jour de la semaine est effacé, les affichages actuels sont représentés par les affichages d'écran 'CLOCK', 'DATE' et 'CITY'. En appuyant le nombre de fois correspondant, vous pouvez déterminer l'affichage que vous désirez parallèlement à l'affichage de l'heure. La radio éteinte, les affichages choisis apparaissent l'un après l'autre sur l'écran. Ecran Affichage à cristaux liquides en haut à droite de l'écran Affichage de l'heure seulement 'CLOCK' de manière uniquement constante Heure + date 'CLOCK' + 'DATE' de manière constante Heure+temps universel 'CLOCK' + 'CITY' de manière constante Heure+date+temps 'CLOCK' +'DATE' + 'CITY' universel de manière constante

• Appuyer sur »ALT. DISP.« pour voir toutes les possibilités de sélection. Si l'on n'actionne aucune touche pendant 3 secondes, l'affichage normal est réactivé automatiquement.

• La radio allumée et en mode de fréquence, seule la fré- quence de la chaîne actuelle est affichée, indépendamment du type d'affichage sélectionné en mode d'écran.

2.14 Blocage des touches

• Poussez le commutateur de blocage des touches dans la position voulue: UNLOCK = blocage des touches non actif LOCK = blocage des touches actif Lorsque le blocage des touches est actif, l'ensemble des fonctions des touches sont hors service.

Pour optimiser la réception en mode FM et OC, l'antenne télescopique peut être entièrement sortie et orientée pour obtenir une réception optimale. Les OM et les OL utilisent une antenne ferrite incorporée, on peut orienter l'appareil jusqu'à obtention de la réception optimale.

Le support situé au dos de l'appareil peut être ouvert afin que l'appareil soit bien stable. KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2627

Le société Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, certifie par le présent document que ce produit est conforme aux directives européennes suivantes: Directive de la CE sur les basses tensions, Compatibilité électromagnétique, Normes correspondantes applicables. Type/Désignation : Récepteur numérique toutes ondes KH 2023 Bochum, le 31.01.2003 Hans Kompernaß -Directeur/Gérant- KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2728 KH_2023_D*F*NL*GR 25.02.2003 14:55 Uhr Seite 2829
