MODE D'EMPLOI KH 2025 E-BENCH

Récepteur radio numérique Mode d'emploi

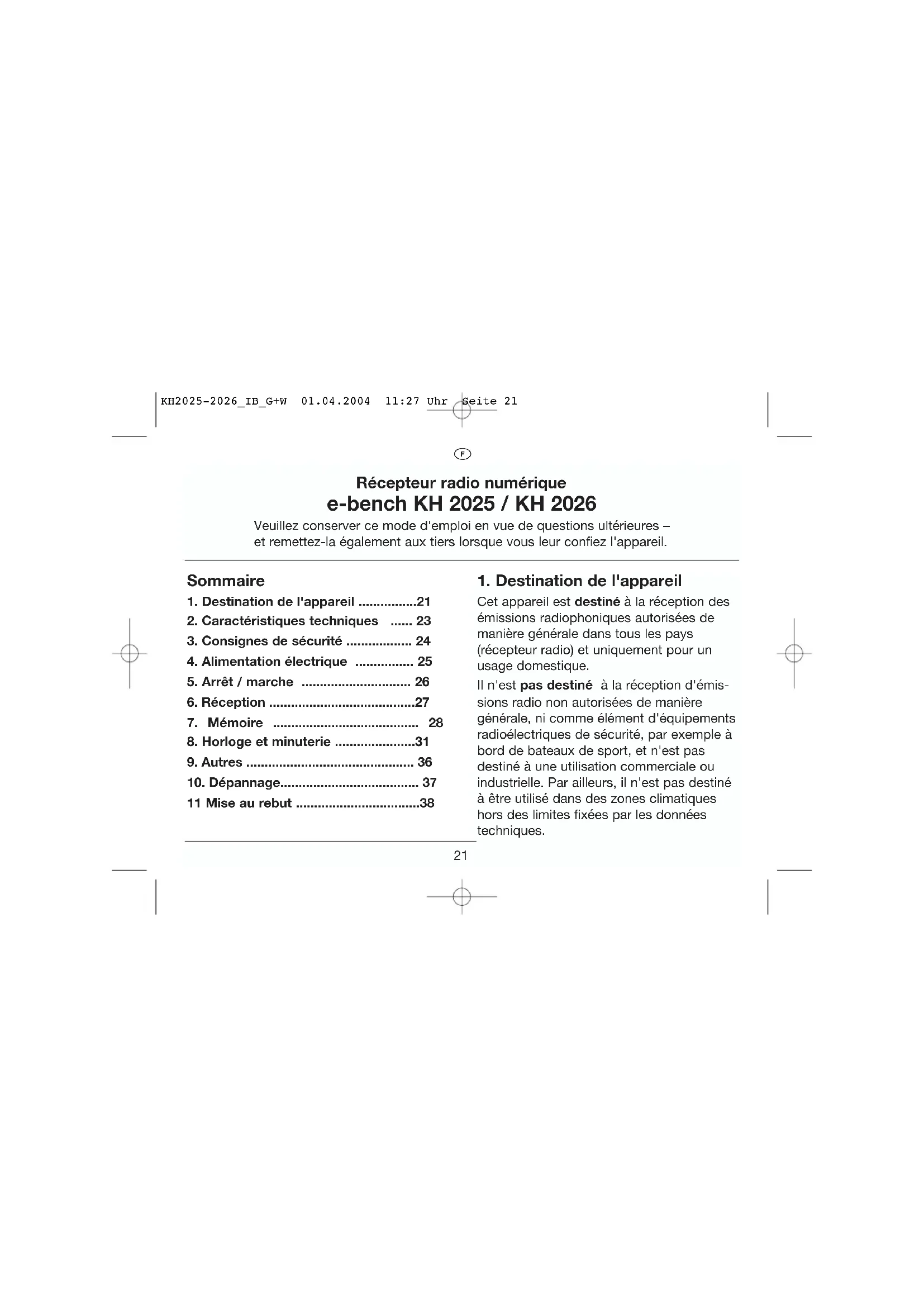

Récepteur radio numérique e-bench KH 2025 / KH 2026 Veuillez conserver ce mode d'emploi en vue de questions ultérieures – et remettez-la également aux tiers lorsque vous leur confiez l'appareil. Sommaire

1. Destination de l'appareil ................21

2. Caractéristiques techniques ...... 23

3. Consignes de sécurité .................. 24

4. Alimentation électrique ................ 25

5. Arrêt / marche .............................. 26

1. Destination de l'appareil

Cet appareil est destiné à la réception des émissions radiophoniques autorisées de manière générale dans tous les pays (récepteur radio) et uniquement pour un usage domestique. Il n'est pas destiné à la réception d'émis- sions radio non autorisées de manière générale, ni comme élément d'équipements radioélectriques de sécurité, par exemple à bord de bateaux de sport, et n'est pas destiné à une utilisation commerciale ou industrielle. Par ailleurs, il n'est pas destiné à être utilisé dans des zones climatiques hors des limites fixées par les données techniques. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2122

Lancer la recherche en mémoire (7c) Enregistrer les emplacements mémoire (7a) Appeler les emplacements mémoire (7b) Enregistrer l'émetteur (7a) Verrouiller les boutons (9) Sensibilité en ondes courtes (6e) Rechercher un émetteur (6d) Régler les heures, la date (8a, 8b, 8g) Sélectionner la gamme de réception (6b) Modifier le type de représentation du temps (9) Ajuster le volume (6b) Régler l'heure des réveils 1/2 (8g) Reculer l'alarme du réveil (8h) Mettre en marche l'appareil (5a) Arrêt différé (5c) Régler l'heure / la date (8a, 8b) Alimentation électrique externe, 4b Branchement de l'écouteur Activer la gamme ondes moyennes (6c) Appareil en position penchée (9) Éteindre l'appareil (5b) Activer/désactiver l'heure d'été (8f) Faire reculer le réveil de 9 minutes (8h) Sélectionnez un bloc de mémoire (7a, 7b) Heure d'été (8f) Piles pratiquement vides – remplacer ! Mémoire de l'émetteur : Bloc PAGE et espace mémoire MEM (7a) Les indications figurant entre parenthèses renvoient aux chapitres du présent mode d'emploi. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2223

2. Caractéristiques techniques

a) Valeurs limite pour les zones climati- ques Températures ....: -5 – +40 °C Humidité de l'air ambiant : 20 – 80% RMH b) Gammes de réception UKW (FM) ..........: 87,5 – 108,5 MHz MW Europe........: 522 – 1656 KHz MW USA ............: 520 – 1710 KHz KW (SW) ............: 5,85 – 15,6 MHz LW ....................: 144 – 281 KHz Ces informations techniques se contentent de décrire les possibilités techniques de l'appareil! Les différents pays peuvent adopter une règlementation différente concernant la gamme de fréquences qu'il est possible de capter librement. Attention : la réception hors de ces réglementations, peut être illégale et être punie. Gammes de fréquence: UKW (FM) 50 KHz MW (OM) Europe 9 Khz MW USA 10 KHz KW (OC) 5 KHz / 1 KHz LW (OL) 1 KHz Sensibilité ..........: KW 2 niveaux activables c) Autres Emplacements mémoire: 160 émetteurs Minuterie............: 2 heures de réveil 9 min. rappel du réveil en fonction de la date Minuterie 90 min. Minuterie veille Sortie ................: Connecteur pour écou- teurs stéréo 3,5 mm Alimentation électrique:Connecteur pour ali- mentation électrique externe DC 6 V – 7,5 V Piles ..................: 4 x 1,5 V type "AA" KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2324

3. Consignes de sécurité

Les récepteurs radio transportables sont utilisés dans toutes sortes de zones climati- ques. Un certain nombre de précautions doivent être respectées, en particulier lors d'une utilisation à l'extérieur :

• les limites de températures ne doivent pas être dépassées (voir le chapitre 2a).

• Les appareils peuvent être endomma- gés par l'humidité.

• Une atmosphère excessivement sèche peut générer de l'électricité statique source de dysfonctionnements.

• Des températures excessives (par exemple sous l'action du soleil) ou des températures trop basses (par exemple en hiver à l'extérieur) peuvent noircir durablement les écrans LCD. Les appareils transportables sont particuliè- rement fragiles lorsqu'ils sont manipulés sans soin. Vous pouvez diminuer ce risque en respectant les précautions suivantes :

• Protégez l'appareil contre les domma- ges graves tels que les chocs et les chutes.

• Choisissez un endroit dans vos bagages où il ne peut pas être endommagé ou mis en marche par d'autres objets durs.

• Lorsque vous transportez l'appareil dans des endroits dans lesquels les exigences en matière de sécurité sont élevés (par exemple dans des avions), enlevez de préférence les piles, en raison de l'impossibilité de l'éteindre complètement (heure, fonctions de minuterie ...). KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2425

b) Alimentation électrique externe Raccordez une alimentation externe DC 6...7,5V / 300 mA avec la fiche d'ali- mentation électrique, comme indiqué sur l'illustration. Remarque: Les mémoires émetteur décrites au chapitre 7 s'effacent lorsque l'appareil reste plus de 30 secondes sans alimentation électrique. Lorsque vous remplacez les piles, laissez l'appareil branché sur l'alimentation externe – ou assurez-vous de terminer l'opération en moins de 30 secondes.

4. Alimentation électrique

Attention: Assurez-vous que la polarité est correcte - pour les piles comme pour l'ali- mentation électrique externe. L'appareil est endommagé en cas d'erreur de polarité. a) sur piles

• Ouvrez le compartiment à piles sur le dos de l'appareil et placez-y quatre piles de type "1,5V AA", conformément aux indications figurant sur le comparti- ment à piles. Remarque : Les piles usagées ne doi- vent pas être mises au rebut avec les ordures ménagères. Remettez-les à votre commerçant ou à l'un des points de collecte destinés à la mise au rebut. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2526

c) Arrêt différé Si vous voulez écouter un peu la radio avant de vous endormir – mais souhaitez que l'appareil s'éteigne automatiquement au bout de quelques minutes (10...90 min) (sleep), ... pressez pour éteindre sur le bouton RADIO ON / SLEEP jusqu'à ce que le nombre de minutes demandé soit visi- bles à l'écran ("10 ... 90") . Le compte à rebours commence dès que vous appuyez sur ce bouton. Si vous ne modifiez plus le temps restant, l'appareil passe automatiquement à l'affichage de la fréquence réglée. Vous pouvez réduire ou modifier le temps restant en pressant à nouveau sur ... Presser sur le bouton RADIO ON / SLEEP.

... n'est possible sur cet appareil que pour le mode réception. L'heure et la date ainsi que la minuterie restent actives tant que l'appareil est sous tension. a) Mettre en marche Pour mettre en marche l'appareil, pres- sez brièvement sur le bouton RADIO ON / SLEEP . L'écran affiche tout d'ab- ord "ON" puis la fréquence activée. b) Arrêt immédiat Pour arrêter, pressez sur le bouton SNOOZE / Radio off , ou ... sur le bouton RADIO ON / SLEEP jusqu'à ce que le texte "OFF" apparaisse. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2627

Dès que l'appareil est allumé, comme indi- qué au numéro 5, le mode réception est activé. a) Réglage du volume Pressez sur les boutons ▼ VOLUME ▲ pour régler le volume. b) Choisir la gamme de fréquences (bande) Sélectionnez à l'aide de l'interrupteur à glissière la gamme de réception choisie : - UKW = ondes ultra-courtes (FM) - MW = ondes moyennes (OM) - SW = ondes courtes (OC) - LW = ondes longues (OL) c) Activer la gamme d'ondes moyennes La gamme de fréquences et les pas de syntonisation en MW sont différents : Faites glisser l'interrupteur à glissière - vers le haut dans la région "USA" - vers le bas dans la région "Europe". d) Recherche d'émetteur Pressez brièvement sur l'un des deux boutons TUNING afin de rechercher pas à pas en montant ou en descen- dant la gamme. Maintenez l'un des boutons TUNING enfoncé pour démarrer une recherche. La recherche s'interrompt dès qu'un émetteur suffisamment puissant a été trouvé. Vous pouvez reprendre la recherche en pressant à nouveau sur le bouton. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2728

e) Sensibilité en ondes courtes SW Lorsque la recherche s'interrompt trop sou- vent, par exemple parce que le nombre de signaux trouvés est trop important, vous pouvez diminuer la sensibilité dans la gamme des ondes courtes (réception de proximité). Réglez l'interrupteur à glissière sur - RX pour réception courte distance - LX pour réception longue distance. f) Sensibilité et antenne La réception dans les gammes UKW et ondes courtes SW, est assurée par l'antenne télescopique. Vous pouvez modifier la puis- sance de réception en modifiant la longueur, l'inclinaison et l'orientation de l'antenne. La réception dans les gammes d'ondes moy- ennes MW et longues LW est assurée, quant à elle par une antenne en ferrite intégrée à l'appareil. Il vous suffit de faire pivoter l'ap- pareil pour ajuster la puissance de réception.

Vous disposez de 160 mémoires, qui se décom- posent comme suit : -5 blocs de 10 mémoires pour la gamme UKW -5 blocs de 10 mémoires pour la gamme

-5 blocs de 10 mémoires pour la gamme

-1 bloc de 10 mémoires pour la gamme LW. Les blocs portent également le nom de "Page". Cette organisation en blocs est utile, par exem- ple afin d'enregistrer un émetteur sur vos propres critères. Il peut s'agir par exemple du critère ... - de catégorie: musique, Infos, sport - de lieu: émetteurs locaux pour des destina- tions fréquentes - de personne: lorsque plusieurs membres de la famille utilisent l'appareil KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2829

a) Enregistrement de l'émetteur Lorsque vous avez trouvé un émetteur que vous souhaitez mémoriser : Pressez sur la touche MEMORY. L'écran affiche à présent les deux petits cadres : - PAGE et le chiffre 1...5 - MEM et un champ vide Vous avez 10 secondes pour confirmer votre choix, jusqu'à ce que l'information disparaisse de l'écran. Vous devrez alors répéter cette opération. Pressez sur la touche PAGE jusqu'à ce que l'on puisse voir dans le petit cadre PAGE les chiffres correspondant au bloc 1...5 dans lequel vous voulez enregistrer l'émetteur. Lorsque vous avez sélectionné le bloc (page) demandé, ... pressez ensuite sur l'un des boutons M0/5 M1/6 M2/7 M3/8 M4/9 afin de définir l'emplacement mémoire 0...9. On peut voir alors dans le second petit cadre MEM le numéro correspondant à l'espace mémoire choisi. Remarque: Ces boutons ont une dou- ble fonction. Chaque fois que vous pressez sur l'un d'eux, vous passez de l'une des deux affectations à l'autre (par exemple entre 0 et 5). Lorsque vous avez sélectionné l'emplace- ment mémoire demandé, ... Pressez à nouveau sur le bouton MEMORY. L'émetteur est mémorisé. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 2930

b) Appeler les émetteurs mémorisés Pour appeler un émetteur mémorisé : Sélectionnez tout d'abord la bande (gamme de réception). Pressez sur la touche PAGE jusqu'à ce que l'on puisse voir dans le petit cadre PAGE les chiffres correspondant au bloc 1...5 à partir duquel vous voulez appeler l'émetteur. Pressez ensuite sur l'une des touches M0/5 M1/6 M2/7 M3/8 M4/9 jusqu'à ce que l'on puisse voir dans le second petit cadre MEM le numéro de l'emplacement mémoire choisi. Remarque : Ces boutons ont une dou- ble fonction. Chaque fois que vous pressez sur l'un d'eux, vous passez de l'une des deux affectations à l'autre (par exemple entre 0 et 5). c) Recherche en mémoire Si vous avez mémorisé plusieurs émetteurs : Sélectionnez tout d'abord la bande (gamme de réception). Pressez sur le bouton PAGE jusqu'à ce que l'on puisse voir dans le petit cadre PAGE les chiffres correspondant au bloc 1...5 à partir duquel vous voulez com- mencer la recherche. Pressez ensuite une fois brièvement sur le bouton MEMORY SCAN . Tous les emplacements mémoire de 0 à 9 sont alors appelés à un intervalle de 5 secon- des environ. Lorsqu'un emplacement mémoire ne com- porte pas d'émetteur, on entend unique- ment un souffle. Pressez sur un bouton quelconque (à l'ex- ception du bouton volume) pour arrêter la recherche en mémoire. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3031

8. Horloge et minuterie

L'appareil peut être utilisé comme radio réveil, avec deux heures de réveil et une alarme par date. Vous pouvez également choisir entre une sonnerie et la fonction de radio réveil. a) Réglage de l'heure Lorsque l'appareil est éteint et que l'afficha- ge alterne entre l'heure et la date : Pressez sur le bouton MODE . L'heure clignote à l'écran. Pressez brièvement sur l'un des deux boutons TUNING pour régler les minu- tes. Maintenez l'un des boutons TUNING enfoncés pour régler l'heure par pério- de de 10 minutes. b) Réglage de la date Pressez sur la touche MODE jusqu'à ce que la date clignote à l'écran. Pressez brièvement sur l'une des deux touches TUNING pour régler les jours. Maintenez l'une des touches TUNING enfoncée pour régler la date par pério- de de 10 jours. c) Valider l'heure / la date Vous n'avez rien à faire ici – la nouvelle heure ou la nouvelle date sont validées immédiatement après ce réglage. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3132

e) Régler le fuseau horaire de la desti- nation Lorsque vous avez réglé un fuseau horaire local comme indiqué sous d) : Pressez sur la touche MODE jusqu'à ce que l'écran affiche CITY. Sélectionnez la destination à l'aide du bouton TUNING à partir du même tableau que lors de l'opération décrite sous d). L'appareil affiche à présent l'écart horre entre la zone horaire locale et celle de votre destination. L'appareil revient à l'affichage normal de l'heure au bout de 15 secondes. Remarque: vous trouverez au chapitre 9 l'indication de la procédure à appliquer pour afficher alternativement l'écart horaire par rapport à votre zone horaire locale. f) Régler l'heure d'été Tout d'abord, activer l'affichage normal de l'heure : Pressez sur la touche MODE jusqu'à ce que l'écran affiche LOCAL CITY ainsi que votre code de fuseau horaire, comme indiqué sous d). Pressez ensuite sur le bouton SNOOZE pour activer l'heure d'été. Pressez à nouveau sur ce bouton pour désactiver l'heure d'été. Lorsque l'écran affiche le symbole représentant l'heure d'été, l'heure recu- le d'une heure. Répétez ces opérations pour le paramétra- ge du fuseau horaire de destination, si vous souhaitez également que l'heure d'été y soit prise en compte. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3334

g) Régler les heures de réveil 1 / 2 Lorsque l'appareil est éteint et que l'afficha- ge alterne entre l'heure et la date : Choisissez tout d'abord l'heure sur laquelle vous voulez régler le réveil. Pressez sur la touche ... - ALARM 1 pour l'heure de réveil 1 - ALARM 2 pour l'heure de réveil 2 Lorsque l'écran affiche l'heure de réveil pré- cédemment sélectionnée : Pressez brièvement sur l'un des deux boutons TUNING pour régler les minu- tes de l'heure de réveil. Maintenez l'un des boutons TUNING enfoncés pour régler l'heure de réveil par période de 10 minutes. Réglez la fonction réveil en la programmant pour sonner tous les jours de la semaine ou pour la désactiver le week-end : Pressez sur le bouton SNOOZE pour activer la fonction réveil pour le week- end. Chaque pression sur le bouton vous permet de commuter entre l'affichage : - tous les jours de la semaine ou - uniquement en semaine, c'est-à-dire sans le samedi et le dimanche. Cette fonction est utile pour les personnes qui travaillent en semaine et qui veulent évi- ter de reprogrammer les heures de réveil après chaque week-end. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3435

Choisissez enfin le type d'alarme réveil : Pressez sur la touche ALARM pour choisir la durée du réveil, jusqu'à ce que l'écran ... - affiche ALM : cela signifie qu'à l'heure fixée pour le réveil, une alarme (bip) retentit pendant 10 minutes environ. - affiche RAD : cela signifie qu'à l'heure fixée pour le réveil, la radio fonctionne- ra pendant 60 minutes. - fasse disparaître les deux sigles : cela signifie que la fonction de réveil est désactivée. Si vous voulez être réveillé par la radio, vous devez sélectionner un émetteur et régler le volume, avant de vous endormir. Ceci fait, vous pouvez éteindre l'appareil. h) Alarme réveil Lorsque l'alarme ou l'activation de la fonc- tion radio est déclenchée à l'heure du réveil, vous pouvez ... presser sur le bouton SNOOZE pour reculer l'alarme de 9 minutes (réveil à répétition automatique), ou presser sur le bouton correspondant ALARM pour régler au lendemaine. Pour désactiver complètement la fonction de réveil, suivez la procédure indiquée ci- contre. Remarque: Les heures et les dates précé- demment réglées sont perdues lorsque l'appareil reste hors tension pendant plus de 30 secondes, par exemple lors d'un remplacement des piles. Contrôlez ensuite les heures réglées. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3536

Vous pouvez programmer une alarme de rappel pour une date précise. Le jour dit, l'alarme retentit à partir de 8h00, toutes les heures pendant 10 minutes environ, jusqu'à ce que vous ayez actionné un bouton. Lorsque l'appareil est éteint et que l'afficha- ge alterne entre l'heure et la date : Pressez sur la touche MODE jusqu'à ce que l'écran affiche alternativement la date et le texte SDA clignotant. Pressez brièvement sur l'une des deux touches TUNING pour régler les jours SDA. Maintenez l'une des touches TUNING enfoncée pour régler la date SDA par période de 10 jours. Vous ne pouvez désactiver une alarme SDA préalablement programmée qu'en répétant les opérations de réglage et en program- mant une date passée.

Pour verrouiller les boutons afin d'éviter qu'elles ne soient actionnées par inad- vertance, maintenez le bouton KEY- LOCK enfoncé pendant 5 secondes jusqu'à ce que l'écran affiche KEY LOCK. Le verrouillage est désactivé en pres- sant à nouveau sur le bouton. Dépliez le pied pour maintenir l'appareil en position penchée. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3637

Lorsque l'appareil est éteint et que l'afficha- ge alterne entre l'heure et la date : Pressez sur le bouton Alt. de l'écran jusqu'à ce que vous voyez ... - le symbole s'afficher : Lorsque l'appareil est éteint, l'écran affiche l'heure uniquement. - DATE s'afficher : Lorsque l'appareil est éteint, l'heure et la date s'affichent alternativement. - CITY et DATE s'afficher : Lorsque l'appareil est éteint, l'heure et la date s'affichent alternativement ainsi que la zone horaire de la destination paramétrée sous 8.e).

10. Entretien et réparation

N'ouvrez jamais l'appareil – il ne contient pas d'éléments de réglage. a) Nettoyage Nettoyez l'appareil à l'aide d'un chiffon doux sec uniquement. N'utilisez pas de produits de nettoyage ou récurrants, car vous risqueriez de rayer le boîtier et en par- ticulier le verre de l'écran. b) En cas de dysfonctionnement Retirez toutes les piles pendant 2 à 3 minu- tes et débranchez l'appareil s'il est raccor- dé au secteur, si vous êtes amené à obser- ver un fonctionnement inattendu. L'appareil devrait ensuite fonctionner normalement. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3738

c) Autres problèmes ? Dans le cas où l'appareil ne fonctionne pas comme indiqué, cela peut être dû à un dys- fonctionnement. Adressez-vous au service clientèle.

Prenez tout d'abord la précaution de retirer les piles si vous avez l'intention de mettre l'appareil au rebut. Les piles usagées ne doivent pas être mises au rebut avec les ordures ménagères. Remettez-les à votre commerçant ou à l'un des points de collec- te destinés à la mise au rebut. Conseil : soyez respectueux de l'environ- nement. Si vous avez l'intention de mettre l'appareil au rebut, déposez-le à un point de collecte spécialisé dans le recyclage des appareils électronique. KH2025-2026_IB_G+W 01.04.2004 11:27 Uhr Seite 3839
