Caractéristiques techniques	Chauffe-eau électrique instantané, puissance 24 kW, alimentation triphasée
Débit d'eau chaude	Jusqu'à 13,5 litres par minute à 40°C
Dimensions	Hauteur : 60 cm, Largeur : 30 cm, Profondeur : 12 cm
Poids	Environ 10 kg
Utilisation	Idéal pour les maisons individuelles ou appartements, convient pour plusieurs points de puisage
Installation	Montage mural, nécessite un raccordement électrique approprié
Maintenance	Vérification régulière des filtres, entretien recommandé tous les 2 ans
Sécurité	Protection contre la surchauffe, dispositif de sécurité intégré
Garantie	2 ans sur les pièces, conditions de garantie selon le fabricant
Informations générales	Économie d'énergie grâce à un fonctionnement à la demande, faible encombrement

FOIRE AUX QUESTIONS - DHBE 24 SLi electronic STIEBEL ELTRON

Comment installer le STIEBEL ELTRON DHBE 24 SLi electronic ?

Pour installer le STIEBEL ELTRON DHBE 24 SLi electronic, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les normes électriques et de plomberie locales. Si vous n'êtes pas sûr, il est recommandé de faire appel à un professionnel.

Quelle est la puissance de l'appareil ?

Le STIEBEL ELTRON DHBE 24 SLi electronic a une puissance de 24 kW, ce qui le rend adapté pour des foyers avec une consommation d'eau chaude élevée.

Comment régler la température de l'eau ?

La température de l'eau peut être réglée directement sur le panneau de commande de l'appareil. Utilisez les boutons pour augmenter ou diminuer la température selon vos préférences.

Que faire si l'appareil ne s'allume pas ?

Si l'appareil ne s'allume pas, vérifiez d'abord l'alimentation électrique. Assurez-vous que le disjoncteur n'a pas sauté et que l'appareil est correctement branché. Si le problème persiste, contactez un technicien.

L'eau n'est pas assez chaude, que faire ?

Si l'eau n'est pas suffisamment chaude, vérifiez le réglage de la température sur le panneau de commande. Si le réglage est correct et que le problème continue, cela peut indiquer un problème avec l'élément chauffant ou le thermostat. Contactez un professionnel pour un diagnostic.

Comment entretenir le STIEBEL ELTRON DHBE 24 SLi electronic ?

Pour entretenir l'appareil, il est recommandé de le nettoyer régulièrement et de vérifier les filtres. Consultez le manuel d'utilisation pour des instructions spécifiques sur l'entretien.

Est-ce que l'appareil consomme beaucoup d'énergie ?

Le STIEBEL ELTRON DHBE 24 SLi electronic est conçu pour être économe en énergie. Cependant, la consommation dépend de votre utilisation. Pour réduire la consommation, utilisez l'eau chaude de manière efficace.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement sur le site web de STIEBEL ELTRON. Assurez-vous d'avoir le modèle et le numéro de série de votre appareil.

Que faire en cas de fuite d'eau ?

En cas de fuite d'eau, coupez immédiatement l'alimentation en eau et en électricité de l'appareil. Vérifiez les connexions et les joints d'étanchéité. Si la fuite persiste, contactez un technicien pour des réparations.

MODE D'EMPLOI DHBE 24 SLi electronic STIEBEL ELTRON

DHB-E 11 SLi electronic DHB-E 13 SLi electronic DHB-E 18 SLi 25 A electronic DHB-E 18/21/24 SLi electronic DHB-E 27 SLi electronic

Anschlussleistung in kW 38 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

1 Cold water inlet 2 DHW outlet

1 Cold water inlet 2 DHW outlet

1. Remarques générales 41 1.1 Consignes de sécurité 41 1.2 Autres symboles utilisés dans cette documentation 41 1.3 Unités de mesure 41
2. Sécurité 41 2.1 Utilisation conforme 41 2.2 Consignes de sécurité générales 41 2.3 Label de conformité 42
3. Description de l'appareil 42
4. Utilisation 42 4.1 Règles recommandées 42 4.2 Limitation de température/protection antiébouillantement 42
5. Nettoyage, entretien et maintenance 43
6. Aide au dépannage 43

Installation

1. Sécurité 44 7.1 Consignes de sécurité générales 44 7.2 Réglementations, normes et directives 44
2. Description de l'appareil 44 8.1 Fournitures 44 8.2 Accessoires 44
3. Travaux préparatoires 45 9.1 Lieu d'implantation 45 9.2 Installation hydraulique 45 9.3 Appareil avec puissance de raccordement modifiable 46

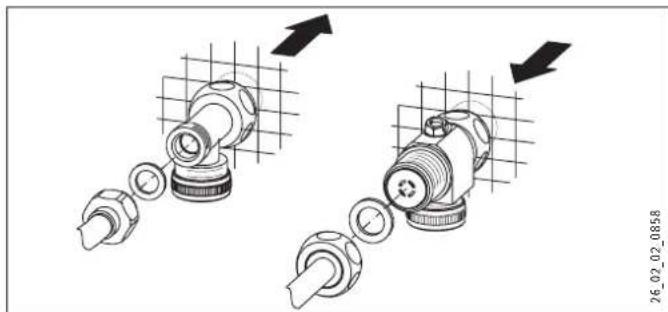

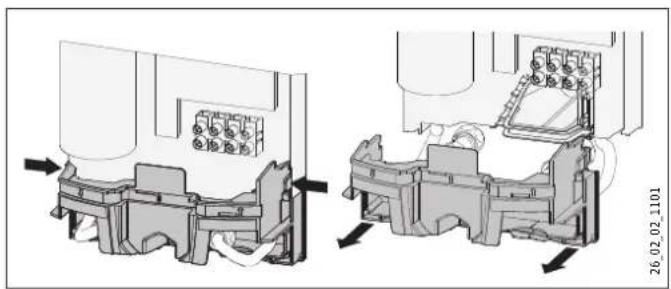

4. Pose 46 10.1 Pose standard 46 10.2 Fin du montage 48
5. Mise en service 48 11.1 Première mise en service 48 11.2 Remise en service 49
6. Mise hors service 49

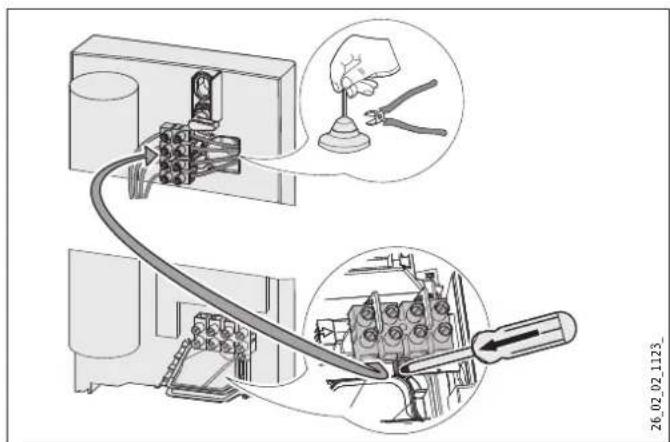

7. Variantes de montage 49 13.1 Raccordement électrique par le haut en installation encastrée 49 13.2 Raccordement électrique en saillie 49 13.3 Conducteur de grande section avec raccordement é 50 13.8 Montage de la partie inférieure de la paroi arrêté avec raccords filés en saillie 51 13.9 Support mural si remplacement de l'appareil 51 13.10 Installation avec déport de carrelage 51 13.11 Position du capot inversée 51 13.12 Limitation de température/protection antiébouillantement 52
8. Aide au dépannage 53
9. Maintenance 54

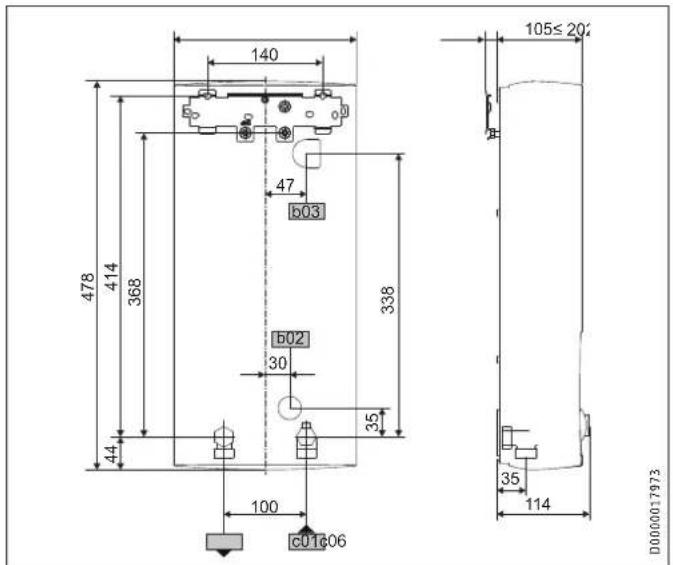

10. Données techniques 54 16.1 Cotes et raccordements 54 16.2 Schéma électrique 54 16.3 Capacité de production d'eau chaude 55 16.4 Domaines d'utilisation / Tableau de conversion 55 16.5 Pertes de charge 55 16.6 Conditions d'incidents 55 16.7 Homologations et certificats spécifiques au pays : Allemagne 56 16.8 Indications relatives à la consommation énergétique 56 16.9 Tableau de données 57

Remarques particulières

• L'appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil si les dangers potentiels ont été compris. Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance. Risque de brûlures : La température de la robinetterie peut dépasser 60°C.
• L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm. Fixez l'appareil comme indiqué au chapitre « Installation / Montage ».
• Tenez compte de la pression admissible maximale (voir chapitre « Installation / Données techniques / Tableau de données »).
• Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil ».

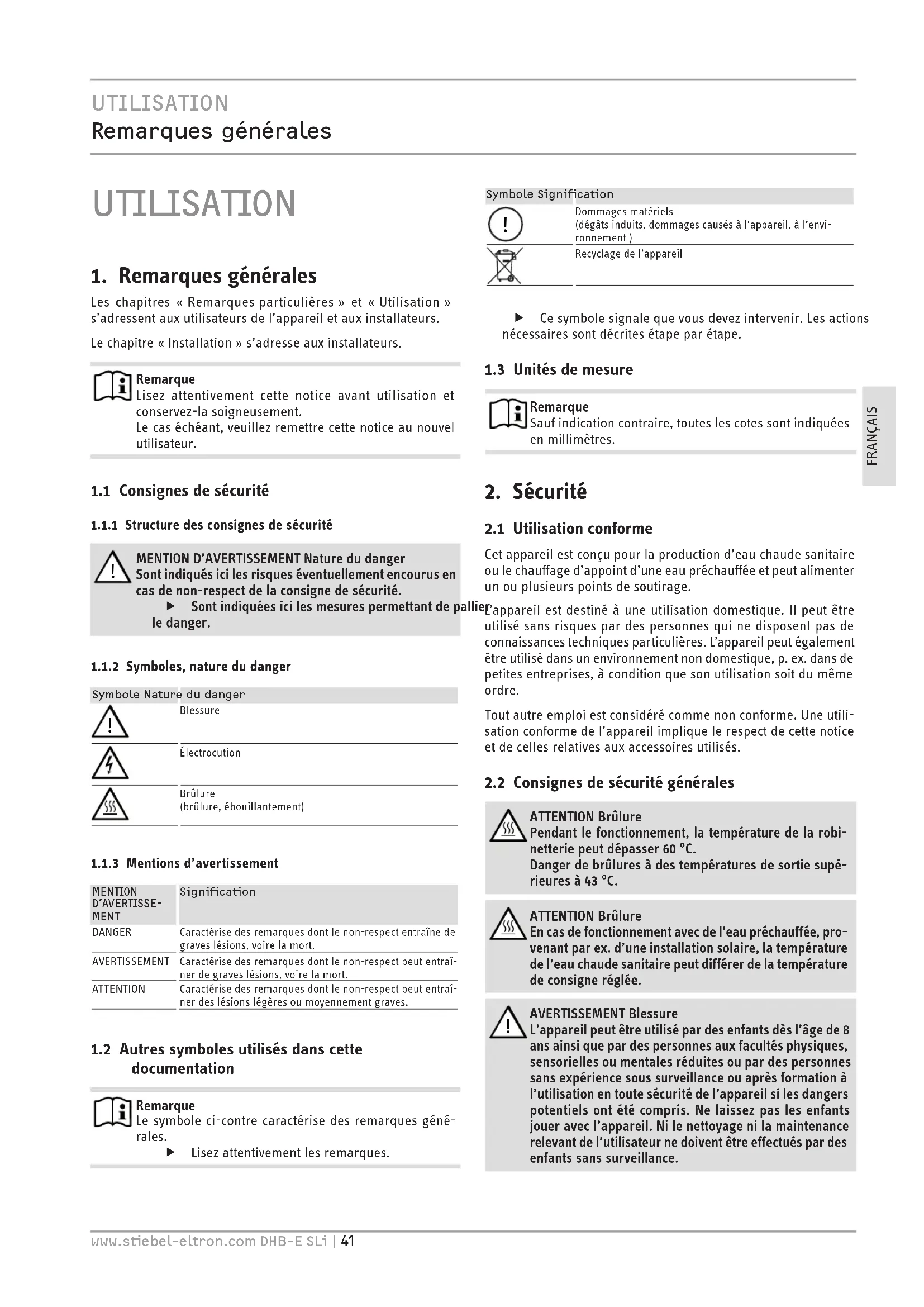

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Le cas échéant, veuillez remettre cette notice au nouvel utilisateur.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques eventuellement encourus en cas de non-respect de la consigne de sécurité.

Sont indiquées ici les mesures permettant de prévenir le danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger

Blessure

Electrocution

Brûlure

(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caracterise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caracterise des remarques dont le non-respect peut entraîner de graves lésions, voir la mort.
ATTENTION	Caracterise des remarques dont le non-respect peut entraîner des lésions légères ou moyennenement graves.

Remarque

Le symbole ci-contre caractérise des remarques générales.

Lisez attentivement les remarques.

Symbole Signification

Dommages matériels

(dégâts induits, dommages causés à l'appareil, à l'environnement)

Recyclage de l'appareil

• Ce symbole signale que vous devez intervenir. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conforme

Cet appareil est conçu pour la production d'eau chaude sanitaire ou le chauffage d'appoint d'une eau préchauffée et peut alimenter un ou plusieurs points de soutirage.

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans de petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

Attention brûlure

Pendant le fonctionnement, la température de la robinetterie peut dépasser 60°C.

Danger de brûlures à des températures de sortie supérieures à 43 °C.

Attention brûlure

En cas de fonctionnement avec de l'eau préchauffée, provenant par ex. d'une installation solaire, la température de l'eau chaude sanitaire peut différer de la température de consigne régée.

Avertissement blessure

L'appareil peut être utilisé par des enfants à partir de l'âge de 8 ans ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil si les dangers potentiels ont été compris. Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doit être effectués par des enfants sans surveillance.

Dommages matériels

L'appareil et la robinetterie doivent être protégés du gel par l'utilisateur.

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil.

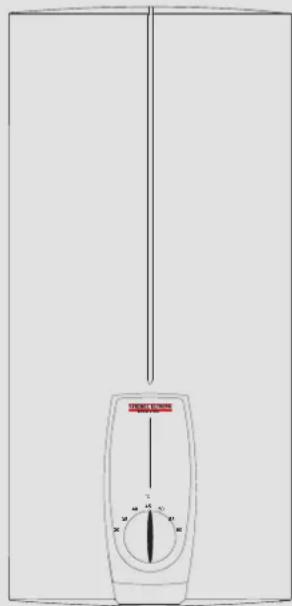

3. Description de l'appareil

Ce chauffe-eau instantané à régulation électronique maintient une température de sortie constante dans les limites de sa puissance nominale, quelle que soit la température d'arrivée d'eau.

L'appareil chauffe l'eau directement au niveau du point de soutirage dès que vous ouvrez le robinet d'eau chaude. Grâce aux faibles longueurs des conduites, les pertes d'énergie et d'eau sont réduites.

Pour le débit d’enclenchement, voir le chapitre « Installation / Données techniques / Tableau de données, Marche »

La capacité de production d'eau chaude sanitaire dépend de la température de l'eau froide, de la puissance de chauffage, du débit et du réglage de la capacité souhaitée.

Lorsque la température d'arrivée d'eau maximale pour le chauffage d'appoint est dépassée, ce dernier n'est pas effectué.

Température ECS

Il est possible de régler la température de sortie de l'ECS en continu.

Limitation de température/protection anti-ébouillantement

La température de sortie maximale peut être limitée à 43°C pour l'appareil. Veuillez contacter votre installateur à ce sujet.

Système de chauffe

Le système de chauffe à fil nu est doté d'une gaine en matière synthétique résistant à la pression. Le système de chauffe est ajusté aux eaux fortement ainsi que peu calcaires et est peu sujet à l'entartrage. Ce système de chauffe permet une alimentation en eau chaude sanitaire rapide et efficace.

Remarque

L'appareil est équipé d'un détecteur d'air qui prévient en grande partie l'endommagement du système de chauffe. Si de l'air pénétre dans l'appareil en cours de fonctionnement, la puissance de chauffe est désactivée pendant une minute de manière à protéger le système de chauffe.

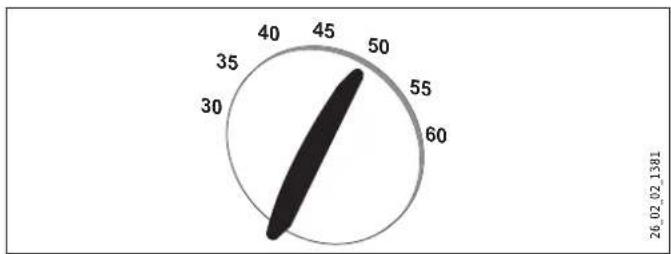

4. Utilisation

• Réglez le bouton de réglage de température sur la température souhaitée.

Si la température de sortie est insuffisante alors que la robinetterie est entièrement ouverte et que la température est réglée sur le maximum, la quantité d'eau traversant l'appareil est supérieure à celle que le corps de chauffe est capable de chauffer.

Réduisez le débit au niveau de la robinetterie.

Robinetterie thermostatique

Si l'appareil fonctionne avec une robinetterie thermostatique, nous vous recommandons de régler la température de l'appareil sur la valeur maximale. La température souhaitée sera alors réglée au niveau de la robinetterie thermostatique.

Dommages matériels

Afin d'éviter une panne du système de chauffe à fil nu après une coupure d'eau, procéder aux étapes suivantes pour remettre l'appareil en service.

• Mettez l'appareil hors tension en coupant le fusible ou le disjoncteur. Ouvrez la robinetterie pendant une minute jusqu'à ce que l'appareil et la conduite d'arrivée d'eau froide en amont soient purgés. Rétablissez la tension secteur.

4.2 Limitation de température/protection antiébouillantement

La température de sortie maximale peut être limitée à 43 °C pour l'appareil. Veuillez contacter votre installateur à ce sujet.

5. Nettoyage, entretien et maintenance

N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. Contrôlez régulièrement la robinetterie. Vous pouvez éliminer le tartre au niveau des becs de robinetterie avec les produits de détartrage du commerce.

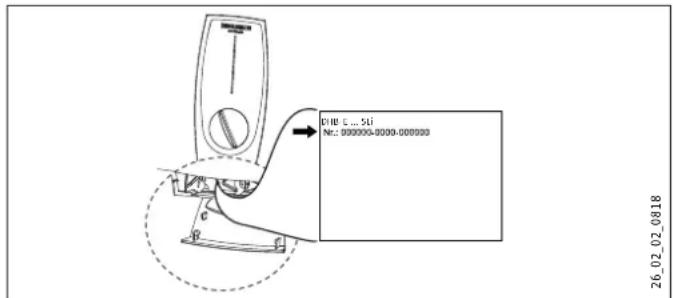

6. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robinet d'eau chaude soit entière. rement ouvert.	L'appareil n'est pas sous tension.	Contrôlez les fusibles et disjoncteurs dans votre armoire électrique.
	Le régulateur de jet place dans la robinetterie ou la pomme de douche sont entartrés ou encrassés.	Nettoyez et/ou détartréz le régulateur de jet ou la pomme de douche.
De l'eau froide s'écoule temporairement pendant le prélèvement d'eau chaude sanitaire.	Le détecteur d'air constate la présence d'air dans l'eau et désac-tive temporairement la chauffe.	Après 1 minute, l'appa-riel se remet automati-quement en marche.
La température souhaitée > 45 °C n'est pas atteinte.	L'arrivée d'eau a été coupée.	Purgez l'appareil et la conduite d'acciviée d'eau froide (voir chapitre « Utilisation / Régliages recommends / ÀpRES coupure d'eau »).
	La température d'ad-mission d'eau froide est supérieure à 45 °C.	Réduisez la température d'admission d'eau froide.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000).

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

Dommages matériels

Tenez compte de la température d'arrivée d'eau maximale admissible (voir chapitre « Installation / Données techniques / Tableau de données »). L'appareil peut subir des déteriorations en cas de températures trop élevées. Une robinetterie thermostatique centralisée (voir chapitre « Installation / Description de l'appareil / Accessoires ») vous permet de limiter la température d'arrivée d'eau.

Remarque

Respectez la législation et les réglementations nationales et locales en vigueur.

• L'indice de protection IP 25 (protégé contre les projections d'eau) n'est garantie que si le passage-câble est monté dans les règles de l'art.
• La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Pour les réseaux interconnectés, tenez compte de la résistance électrique inférieure de l'eau (voir chapitre « Installation / Données techniques / Tableau de données »). Notre société de distribution d'eau est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conductivité électrique de l'eau.

8. Description de l'appareil

Sont fournis avec l'appareil :

Support mural - Gabarit démontage - 2 manchons doubles - Vanne d'arrêt à bouchon sphérique à 3 voies pour l'eau froide - Raccord en T pour eau chaude sanitaire - Joints plats - Filtre - Limites de débit - Rondelle en matière synthétique

• Pièces de raccordement en matière synthétique / Accessoires de pose

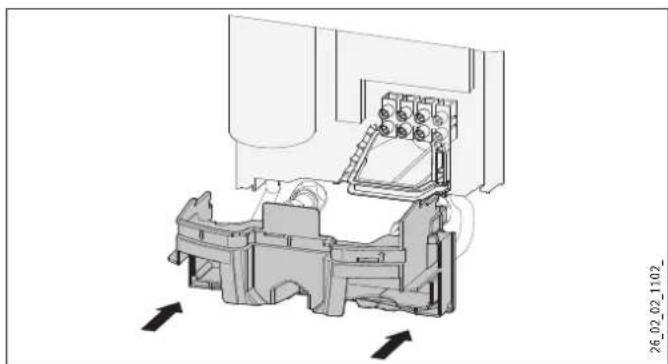

• Guides de capot et de paroi arrêté

Robinetterie

• MEKD - Robinetterie d'évier sous pression à monocommande
• MEBD - Robinetterie de baignoire sous pression à monocommande

Pour l'installation de robinetteries sous pression en saillie autres que les accessoires recommandés, utilisez des bouchons à eau.

Kit de montage pour installation en saillie

-Raccord fileté à souder pour tube en cuivre 12 mm -Raccord à sertir pour tube en cuivre - Raccord à sertir pour tube en matière synthétique (adapté à Viega : Sanfix-Plus ou Sanfix-Fosta)

Cadre de montage universel

• Cadre de montage avec raccords électriques

Kit de tubes pour appareils à monter sous évier

Le kit de montage sous évier est nécessaire si les raccordements hydrauliques (G 3/8 male) se font au-dessus de l'appareil.

Kit de tubes pour montage déporté

Ce kit de tubes est nécessaire si l'appareil doit être décalé verticalement de 90mm vers le bas par rapport au raccordement hydraulique.

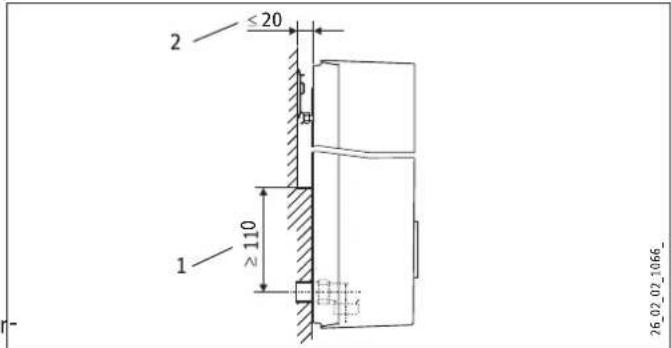

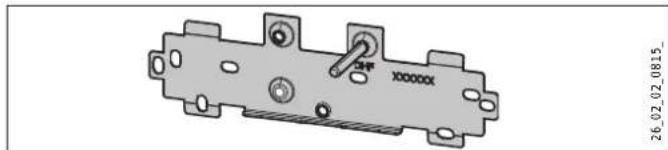

Kit de tubes pour remplacement d'un chauffe-eau au gaz

Ce kit de tubes est nécessaire si l'installation existante comporte des raccords pour chauffe-eau au gaz (raccords eau froide à gauche et eau chaude à droite).

Kit de tubes avec raccords rapides pour DHB

Si l'installation existante est équipée des raccords enchâssables d'un chauffe-eau instantané DHB, utilisez des raccords rapides.

Relais de délestage (LR 1-a)

Le relais de délestage pour tableau de répartition permet une alimentation électrique du chauffe-eau instantané sur circuit prioritaire en cas de fonctionnement simultané avec des radiateurs électriques à accumulation par exemple.

ZTA 3/4 - robinetterie thermostatique centralisée

Robinetterie thermostatique utilisée comme mitigeur centralisé pour, par exemple, le fonctionnement d'un chauffe-eau instantané avec une installation solaire.

Dommages matériels

L'appareil doit impérativement être installé dans un local hors gel.

Montez l'appareil verticalement à proximité du point de soutirage.

L'appareil convient au montage sous ou sur évier.

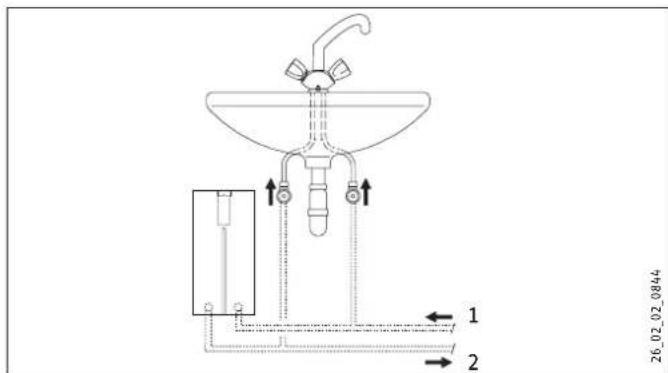

Montage sous évier

1 Arrivée eau froide 2 Sortie eau chaude

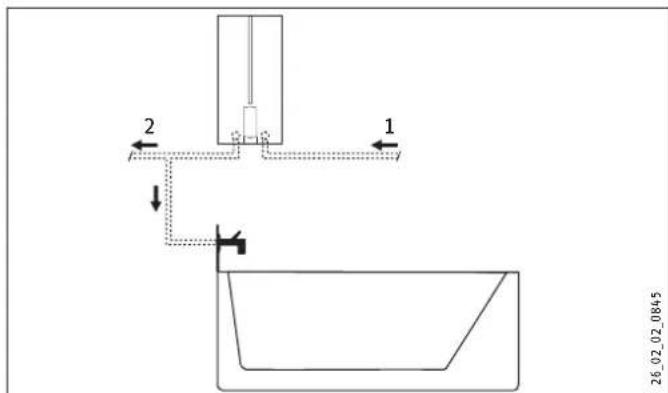

Montage sur évier

1 Arrivée eau froide

2 Sortie eau chaude

Remarque

Montez l'appareil au mur. Le mur doit être suffisamment porteur pour supporter la charge. 1

9.2 Installation hydraulique

• Une soupape de sécurité est superflue. Rincez soigneusement la conduite d'eau.

Robinetterie

Utilisez des robinetteries sous pression appropriées (voir chapitre « Installation / Description de l'appareil / Accessoires »). Les robinetteries à écoulement libre ne sont pas autorisées.

Remarque

La vanne d'arrêt à boisseau sphérique à 3 voies sur l'arrivée d'eau froide ne doit pas être utilisée pour brider le débit. La vanne d'arrêt à boisseau sphérique à 3 voies sert à l'isolement de l'appareil.

Matériaux autorisés pour les conduites d'eau

Conduite d'arrivée d'eau froide: tube d'acier galvanisé, en inox, en cuivre ou en matière synthétique Conduite de sortie d'eau chaude sanitaire : tube en inox, en cuivre ou en matière synthétique

Dommages matériels

Si des systèmes de tuyauterie en matière synthétique sont utilisés, respectez la température d'arrivée d'eau maximale et la pression maximale admissible (voir le chapitre « Installation / Données techniques / Tableau de données »).

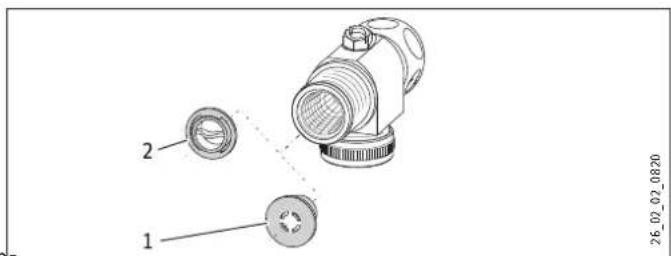

Débit

Assurez-vous que le débit (voir chapitre « Installation / Données techniques / Tableau de données / Marche ») nécessaire à la mise en marche de l'appareil peut être atteint. Si le débit est insuffisant alors que le robinet de soutirage est entièrement ouvert, augmentez la pression dans la conduite d'eau. Si le débit reste insuffisant malgré l'augmentation, démontez le limiteur de débit et insérez la rondelle en matière synthétique.

1 Limiteur de débit 2 Rondelle en matière synthétique

Remarque

Ne remplacez pas le limiteur de début par la rondelle en matière synthétique pour que la robinetterie thermostatique fonctionne correctement.

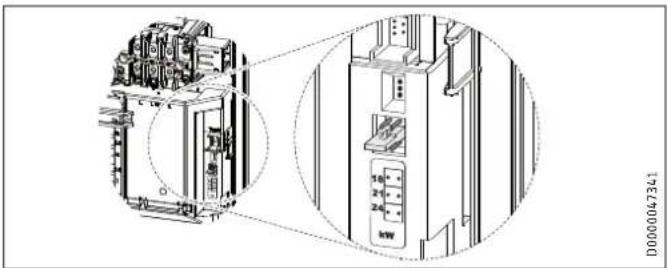

9.3 Appareil avec puissance de raccordement modifiable

À la livraison, l'appareil DHB-E 18/21/24 SLi est réglé sur 21 kW. Si l'appareil doit être installé avec une autre puissance, précisé comme suit :

Enfichez le cavalier de codage conformément à la puissance souhaitée. Concernant la puissance sélectionnable et la protection de l'appareil, voir «Installation / Données techniques / Tableau de données». - Cochez la puissance sélectionnée sur la plaque signalétique. Utilisez pour cela un feutre indélébable. Réglez le limiteur de début en fonction de la puissance de l'appareil (voir chapitre «Installation / Données techniques / Tableau de données»).

Pose standard

Raccordement électrique par le dessous, installation encastrée - Raccordement hydraulique en installation encastrée

Pour d'autres possibilités de pose, voir chapitre « installation / variantes de montage » :

• Raccordement électrique par le haut en installation encastrée - Raccordement électrique en saillie
• Conducteur de grande section avec raccordement électrique par le dessous
• Branchement d'un relais de délestage
• Installation hydraulique en saillie
• Installation hydraulique en saillie avec raccord à souder / à serrir
• Installation hydraulique en saillie, montage du capot
• Montage de la partie inférieure de la paroi arrêté avec raccords filetés en saillie
• Support mural si remplacement de l'appareil. Installation avec déport de carrelage.
• Position du capot inversée
• Limitation de température/protection anti-ébouillantement

10.1 Pose standard

Ouverture de l'appareil

Ouvrez l'appareil en abaissant le clapet vers l'avant, desserrez la vis, puis relevez le capot.

Déposez la paroi arrière en appuyant sur les deux crochets d'arrêt et en tirant la partie inférieure vers l'avant.

Préparation du câble d'alimentation

Accessoires de pose

Préparez le câble d'alimentation.

Pose du support mural

Tracez les trous de fixation à l'aide du gabarit de montage. Si l'appareil doit être installé avec des raccords hydrauliques en saillie, tracez également un trou de fixation au bas du gabarit.

Pose

Percez les trous, suivez les instructions, fixez le support mural en 2 points à l'aide du matériel de fixation adéquat (vis et chevilles non comprises dans la fourniture).

Fixez le support mural.

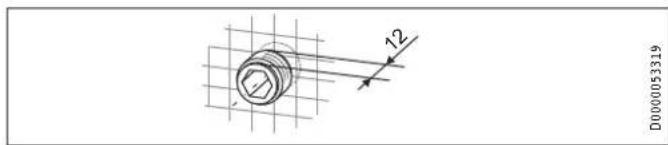

Dommages matériels

Exécutez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

Vissez les manchons doubles avec les joints.

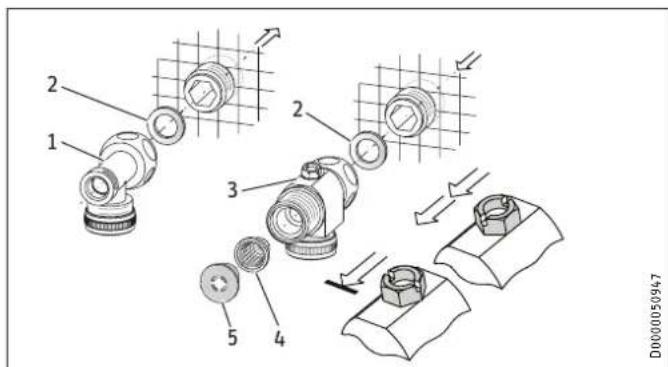

1 Eau chaude sanitaire avec raccord en T 2 Joint d'étanchéité 3 Eau froide avec vanne d'arrêt à bouchon sphérique à 3 voies 4 Filtre 5 Limiteur de débit ou rondelle en matière synthétique (voir chapitre « Installation / Installation hydraulique / Débit volumique »)

Remarque

Pour le DHB-E 18/21/24 SLi, un deuxième limiteur de débit est fourni. Réglez le limiteur de débit en fonction de la puissance de l'appareil (voir chapitre «Limitation du débit / Installation / Données techniques / Tableau de données»):

4 l/min = rose 7,5 l/min = bleu 8.5 l/Mn = vert

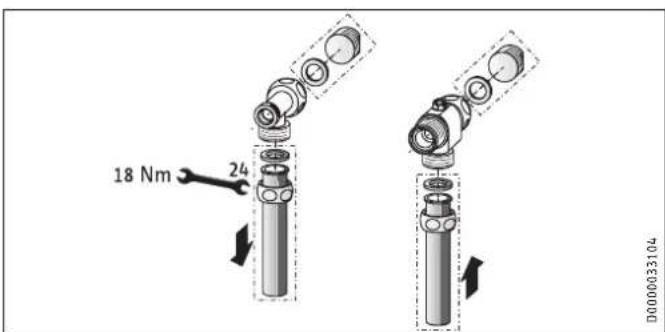

Vissez le raccord en T et la vanne d’arrêt à bouchon sphérique à 3 voies sur les manchons doubles avec chacun un joint plat.

Dommages matériels

La vanne d'arrêt à bouchon sphérique à 3 voies sur l'arrivée d'eau froide ne doit pas être utilisée pour brider le débit.

Pose de l'appareil

2602020811 FRANÇAIS

Pour faciliter la pose, insérez le passage-cable du raccord électrique supérieur depuis l'arrête dans la paroi arrêté. Retirez les capuchons de transport montés sur les raccords hydrauliques. Sortez la manette de fixation de la partie supérieure de la paroi arrêté. Introduisez le câble d'alimentation par l'arrière dans le passage-cable jusqu'à ce qu'il soit en contact avec la gaine. Ajustez le câble d'alimentation.

Si le cable d'alimentation présente une section >6mm^2, agrandissez le trou du passage-cable.

Appuyez l'appareil contre le goujon fileté du support mural afin de percer le joint d'étanchéité sous. Le cas échéant, utilisez un tournevis. Enforcez la manette de fixation sur le goujon fileté du support mural. Appuyez fermement sur la paroi arrière. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

Vissez les tubes sur les manchons doubles avec les joints plats.

Dommages matériels

Le tamis doit être en place pour garantir le bon fonctionnement de l'appareil.

En cas de remplacement de l'appareil, assurez-vous de la présence du filtre.

Avertissement électrocution

Exécutez tous les travaux de raccordement et d'installation électriques selon les prescriptions.

Avertissement électrocution

Le raccordement au secteur n'est autorisé que sous forme d'une connexion fixe réalisée en liaison avec le passacable amovible. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

Avertissement électrocution

Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre (liaison équipotentielle).

Dommages matériels

Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

• Branchez le câble d'alimentation sur le bornier de raccordement au secteur (voir chapitre « Installation / Données techniques / Schéma électrique »).

Montage de la partie inférieure de la paroi arrêté

Montez la partie inférieure de la paroi arrêté. Enclenchez la partie inférieure de la paroi arrêté. Alignez l'appareil ainsi posé en desserrant la manette de fixation, placez correctement le raccordement électrique et la paroi arrêté puis resserrez la manette de fixation. Si l'appui de la paroi arrêté de l'appareil sur le mur n'est pas correct, il est possible d'ajouter une vis dans la partie inférieure pour fixer l'appareil.

10.2 Fin du montage

Ouvrez la vanne d'arrêt à boisseau sphérique à 3 voies ou le robinet d'arrêt de la conduite d'arrivée d'eau froide.

Avertissement électrocution

La mise en service doit être réalisée par un installateur respectant les prescriptions de sécurité.

11.1 Première mise en service

Ouvrez et fermez plusieurs fois tous les robinets de soutirage raccordés jusqu'à ce que la tuyauterie et l'appareil soient purgés.

Effectuez un contrôle d'étanchéité. La robinetterie étant ouverte, activez le pressostat de sécurité en enfonçant fermement la touche de réinitialisation (à la livraison, le pressostat de sécurité de l'appareil est désactivé).

• Branchez la fiche du câble du générateur de valeur de consigne au système électronique. Montez le capot. Vérifiez le bon positionnement du capot. Fixez le capot à l'aide de la vis. Mettez sous tension secteur. Étalonnez la température. Tournez le bouton de réglage de température jusqu'en butée à droite et à gauche. Retirez le film de protection du panneau de commande. Contrôlez le fonctionnement de l'appareil.

Remise de l'appareil au client

Expliquez les différentes fonctions à l'utilisateur, puis familiarisez-le avec l'emploi de l'appareil. Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlures. - Remettez-lui cette notice.

Dommages matériels

Afin d'éviter une panne du système de chauffe à fil nu après une coupure d'eau, procéder aux étapes suivantes pour remettre l'appareil en service.

• Mettez l'appareil hors tension en coupant le fusible ou le disjoncteur. Ouvrez la robinetterie pendant une minute jusqu'à ce que l'appareil et la conduite d'arrivée d'eau froide en amont soient purgés. Rétablissez la tension secteur.

12. Mise hors service

Déconnectez l'appareil du secteur sur tous les pôles. Vidangez l'appareil (voir le chapitre « Installation / Maintenance / Vidange de l'appareil »).

13.1 Raccordement électrique par le haut en installation encastrée

Incisez le passe-cable pour le câble d'alimentation. Poussez le crochet de fixation du bornier de raccordement au secteur vers le bas. Sortez le bornier de raccordement au secteur. Déplacez du bas vers le haut le bornier de raccordement au secteur dans l'appareil. Fixez le bornier de raccordement au secteur en le poussant sous le crochet. Posez les fils de commande sous le guide.

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

Modifie la plaque signaletique. Rayez l'indication IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

Dommages matériels

Si vous percez par inadvertance une ouverture incorrecte dans la paroi arrêté, vous devez utiliser une nouvelle paroi arrêté.

Dans la paroi arrêté, découvrez ou rompez proprement la traverse appropriée (voir le chapitre « Installation / Données techniques / Cotes et raccordements » pour l'emplacement). Ébavurez si nécessaire les arêtes vives à l'aide d'une lime. - Faites passer le câble d'alimentation au travers du passage-câble. Raccordez le câble d'alimentation au bornier de raccordement au secteur.

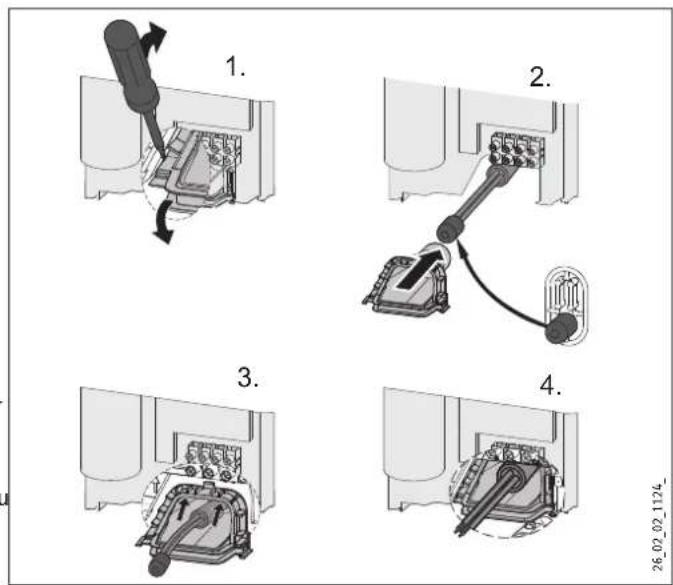

13.3 Conducteur de grande section avec raccordement électrique par le dessous

Si vous utilisez des conducteurs de grande section, vous pouvez installer le passe-cable après le montage de l'appareil.

Avant la pose de l'appareil, appuyez sur le passe-cable à l'aide d'un tournevis pour le sortie. Passez le passe-cable sur le câble d'alimentation. Utilisez l'accessoire de pose compris dans la fourniture. En cas de section >6mm^2, agrandissez le trou dans le passe-cable. Insérez le passe-cable dans la paroi arrêtée. Enclenchez le passe-cable.

13.4 Branchement d'un relais de délestage

Installez un relais de délestage en cas de combinaison avec d'autres appareils électriques, p. ex. des radiateurs électriques à accumulation. Le délestage s'effectue pendant le fonctionnement du chauffe-eau instantané.

Dommages matériels

Raccordez la phase d'excitation du relais de délestage à la borne indiquée dans le bornier de raccordement au secteur de l'appareil (voir chapitre « Installation / Données techniques / Schéma électrique »).

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

Modifie la plaque signaletique. Rayez l'indication IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

Montez des bouchons à eau avec des joints d'étanchéité pour obturer le raccordement encastré. Les robinetteries disponibles comme accessoires sont fournies avec les bouchons à eau et joints d'étanchéité correspondants. Si vous utilisez des robinetteries sous pression autres que celles recommandées, 1 2 3 Montez une robinetterie sous pression appropriée. Posez la partie inférieure de la paroi arrêté sous les conduites de raccordement de la robinetterie puis insérez-la dans la paroi arrêté. Vissez les conduites de raccordement avec le r racord en T et la vanne d'arrêt à bouchon sphérique à 3 voies.

13.6 Installation hydraulique en saillie avec raccord à souder / à serrir

Vous pouvez raccorder des tubes en cuivre ou en matière synthétique avec les accessoires « raccord à souder » ou « raccord à serrir »

Pour les raccords à souder avec raccord visse pour tube en cuivre de 12mm, procédez de la manière suivante:

Insérez les écrous tournants sur les conduites de raccordement. Soudez les inserts aux conduites en cuivre. Posez la partie inférieure de la paroi arrêté sous les conduites de raccordement de la robinetterie puis insérez-la dans la paroi arrêté. Vissez les conduites de raccordement avec le raccord en T et la vanne d’arrêt à boudée sphérique à 3 voies.

Remarque

Respectez les indications du fabricant de la robinetterie.

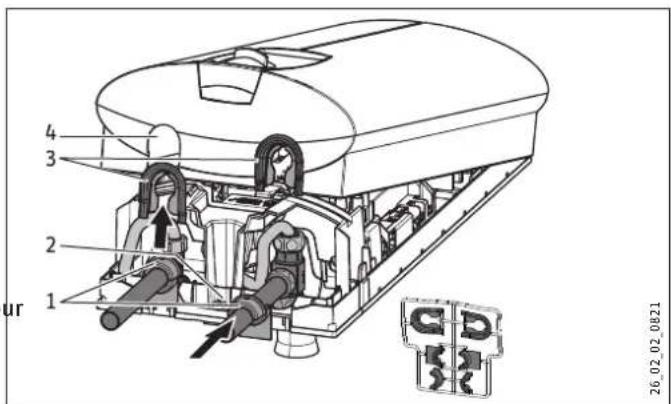

13.7 Installation hydraulique en saillie, montage du capot

1 Guides de panneau arrêté 2 Vis 3 Guides de capot 4 Ouverture de passage

Rompez proprement les ouvertures de passage dans le capot de l'appareil. Si nécessaire, utilisez une lime.

Remarque

En cas de léger déport des conduites de raccordement, vous pouvez utiliser les guides du capot.

En cas de fort déport des conduites de raccordement, ne posez pas les guides du capot de paroi arrêté.

Si les conduites de raccordement sont bien alignées, rompez les lèvres des guides du capot. Enclenchez les guides de capot dans les ouvertures de passage. Placez les guides du capot de paroi arrière sur les conduites. Insérez-les ensemble. Appuyez ensuite les guides contre le panneau arrière jusqu'en butée. Fixez la paroi arrière en bas avec une vis.

Variantes de montage

Si vous utilisez des flexibles de raccordement, veillez à ne pas tordre les tuyaux (raccords à baionnette dans l'appareil).

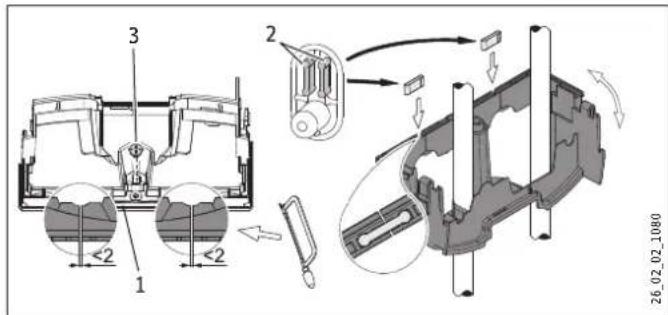

13.8 Montage de la partie inférieure de la paroi arrière avec raccords filés en saillie

En cas d'utilisation de raccords filétés en saillie, il est possible de monter la partie inférieure de la paroi arrière après avoir posé la robinetterie. Pour ce faire, procédez comme suit :

Sciez la partie inférieure de la paroi arrêté. Montez la partie inférieure de la paroi arrêté en l'ouvrant sur le côté et en l'introduisant sur les conduites apparentes. Insérez les pièces de raccordement par l'arrière dans la partie inférieure de la paroi arrière. Enclenchez cette partie inférieure dans la paroi arrêté. Fixez la partie inférieure de la paroi arrête au moyen d'une vis.

1 Partie inférieure de la paroi arrivée 2 Pièces de raccordement fournies 3 Vis

13.9 Support mural si remplacement de l'appareil

Il est possible de réutiliser un support mural STIEBEL ELTRON en place lors du remplacement d'un appareil (à l'exception du chauffe-eau instantané DHF).

Percez la paroi arrière de l'appareil pour faire passer le goujon fileté sur le support mural en place.

Remplacement du chauffe-eau instantané DHF

• Déplacez le goujon fileté sur le support mural (ce goujon possède un filage auto-taraudant). Tournez le support mural de et fixez-le au mur (l'inscription DHF doit apparaître dans le bon sens).

1 Surface d'appui minimale de l'appareil 2 Déplacement de carrelage maximum

Ajustez le dégagement au mur. Bloquez la paroi arrière à l'aide de la manette de fixation (rotation de à droite).

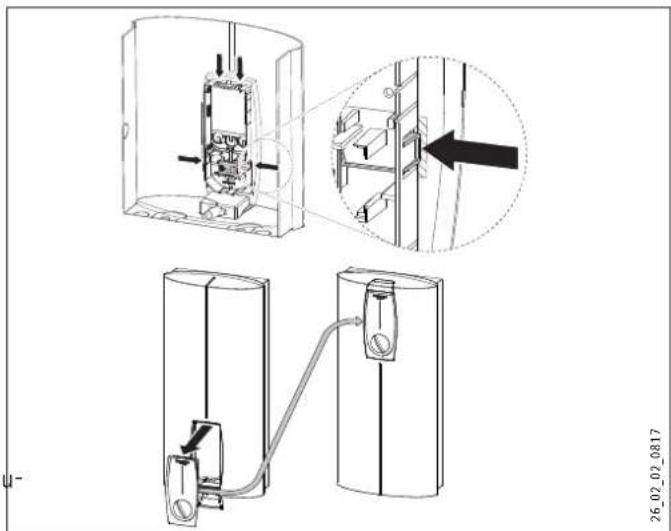

13.11 Position du capot inversée

Pour le montage sous évier, le capot peut être inversé.

Enlevez l'unité de commande du capot. Appuyez, pour ce faire, sur les crochets d'arrêt. Retournez le capot. Remettez l'unité de commande en place en encliquetant tous les crochets d'arrêt. Pour faciliter le montage de l'unité de commande, appuyez sur l'intérieur du capot au niveau de la zone hachurée.

Dommages matériels

Il est interdit de monter une unité de commande dont les crochets d'arrêt sont défectueux. La sécurité ne serait alors plus garantie.

• Branchez le câble du générateur de valeur de consigne au système électronique (voir chapitre « Installation / Mise en service / Première mise en service »).
• Remettez le capot en place par le haut. Faites basculer le capot en bas contre la paroi arrêtée et appuyez jusqu'à entendre l'enclenchement. Vissez le capot.

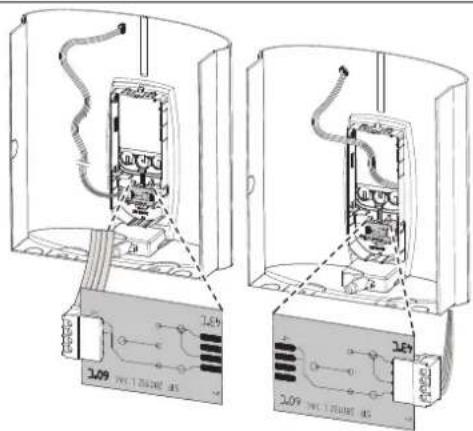

13.12 Limitation de température/protection antiébouillantement

La limite de température maximale peut être réglée sur 43°C à l'aide de l'organe de commande situé sur le capot. Pour ce faire, procédez comme suit :

Retirez le capot. Retirez la carte électronique insérée dans l'organe de commande du capot. Tenez compte des crochets d'encliquetage. Déplacez la fiche de la gauche vers la droite (position « 43 °C »). Remontez l'organe de commande, les crochets d'encliquetage doivent s'enclencher. Tenez compte de la position des boutons et de l'axe.

Attention brûlure

En cas d'utilisation avec de l'eau préchauffée, la limitation de température réglée ou la protection anti-ébouillantement peuvent être inopérantes. Dans ce cas, limite la température au niveau de la robinetterie thermostatique centralisée installée en amont, voir chapitre « Installation / Description de l'appareil / Accessoires »

2020 20203

14. Aide au dépannage

AVERTISSEMENT Électrocution Pour contrôler l'appareil, celui-ci doit être sous tension secteur.

Possibilities d'affichage des voyants de diagnostic (DEL)
roUGE allumé en cas de défautjaune allumé en mode chauffagevert clignotant : appareel raccordé au secteur
Défaut / Affichage des voyageurs LED de diagnosticL'appareil ne s'allume pas.	Cause RemèdeLa pomme de douche ou le régulateur de jet sont en- tarrés.Lé filtre de l'appareil est encrassé.II manque une phase.La détction d'air déetecte de l'air dans l'eau. La puis- sance de chauffe se désactive temporairement.	Procédez au détartrage ou remplacez la pomme de douche / le régulateur de jet.Nettoyez le filtre.
Le débit est trop faible.Impossiblè d'atteindre la températe de consigne.Le chauffage s'arrête.Pas d'eau chaude et pas d'indication des LED.	Le détection de l'air dans l'eau. La puis- sance de chauffe se désactive temporairement.Le fusible s'est déclenché.Lé pressostat de sécurité a coupé l'appareil.Le système de sécurité a coupé l'appareil.Lé dispositif de détection de débit DFE est débranché.	Contrôlez le fusible (le disjoncteur) dans votre ar- moire électrique.Remédiez à la cause du problème (par exemple, un robinet sous pression défectueux).Protégéz le système de chauffe contre la surchauffe en laissant ouvert pendant une minute un robinet de soutirage en aval de l'appareil. Le système de chauffe est ainsi mis hors pression et se refroidit.La robinetterie étant ouverte, actéz le pressosat de sécurité en appuyant sur la touche de réinitia- lisation, voir également le chapitre « Installation / Mise en service / Première mise en service ».
	Le système électronique est défectueux.	Contrôlez le système électronique, remplacez-le si nécessaire.
Indication des LED : vert clignotantAbsence d'eau chaude avec débit> 3 l/min.	Le dispositif de détection de débit DFE est débranché.Lé dispositif de détection de débit DFE est défectueux.	Rebranche la fiche du dispositif de détection de débit.
Impossible d'atteindre la tempéature de consigne.	Générateur de valeur de consigne ou cable de raccorde- ment défectueux ou bien ce dernier est débranché.La limitation de tempéature est activée.	Contrôlez le dispositif de détection de débit, rem- placez-le si nécessaire.Rembranche le cable de raccordement, remplacez le générateur de valeur de consigne si nécessaire.Désactive la limitation de tempéature.
Indication des LED : orange fixe, vert clignotantAbsence d'eau chaude avec débit> 3 l/min.	Le limiteur de sécurité STB s'est déclenché ou est inter- rompu.Lesystème de chauffe est défectueux.Lesystème électronique est défectueux.	Contrôlez le limiteur de sécurité, remplacez-le si nécessaire.Mesurez la résistance du système de chauffe, rem- placez-le si nécessaire.
Indication des LED : jaune fixe, vert clignotantImpossible d'atteindre la tempéature de consigne.	La sonde de sortie est défectueuse.L'appareil a atteint sa limite de puissance.La sonde de sortie est défectueuse.	Contrôlez le système électronique, remplacez-le si nécessaire.Réduisez le débit. Installeez le limiteur de débit.
Indication des LED : rouge fixe, vert clignotantAbsence d'eau chaude	La sonde de sortie est défectueuse.La sonde d'eau froide est défectueuse.	Contrôlez la connexion, remplacez la sonde si né- cessaire.
La températe souhaiée > 45 °C n'est pas atteinte.	La températe d'arrivée d'eau froide est supérieure à 45 °C.	Diminuez la températe d'arrivée d'eau froide.

15. Maintenance

AVERTISSEMENT Électrocution

Déconnectez l'appareil du secteur sur tous les pôles avant toute intervention.

Vidange de l'appareil

Vous pouvez vidanger l'appareil pour les travaux de maintenance.

AVERTISSEMENT Brûlure

Lors de la vidange de l'appareil, de l'eau brûlante peut s'écouler.

Fermez la vanne d’arrêt à 3 voies ou le robinet d’arrêt de la conduite d’alimentation d’eau froide. Ouvrez tous les robinets de soutirage. Desserrez les raccords hydrauliques de l’appareil. Veillez à protéger du gel tout appareil démonté, car celui-ci contient encore de l’eau qui pourrait geler et provoquer des dommages.

Nettoyage du filtre

Nettoyez le filtre situé dans le raccord filté d'arrivée d'eau froide en cas d'encrassement. Fermez la vanne d'arrêt à 3 voies ou le robinet d'arrêt de la conduite d'arrivée d'eau froide avant de démonter le filtre, nettoyez-le et remontez-le.

16.1 Cotes et raccordements

DHB-E SLi
b02	Passage des cables électriques I
b03	Passage des cables électriques II
c01	Arrivée eau froide	Filetage mœle	G 1/2 A
c06	Sortie eau chaude	Filetage mœle	G 1/2 A

Autres branchements possibles

		DHB-E SLi
b02	Passage des cables électriques I
b03	Passage des cables électriques II
b04	Passage des cables électriques III

16.2 Schéma électrique

3/PE ~ 380 à 415 V 1 Chauffe 2 Limiteur de sécurité 3 Pressostat de sécurité

Circuit prioritaire avec LR 1-A

1 Câble de commande vers le contacteur du 2e appareil (par exemple radiateur électrique à accumulation). 2 Le contact de commande s'ouvre lorsque le chauffe-eau instantané se met en marche.

16.3 Capacité de production d'eau chaude

La capacité de production d'eau chaude dépend de la tension secteur présente, de la puissance raccordée de l'appareil et de la température d'arrivée d'eau froide. La tension nominale et la puissance nominale figurent sur la plaque signalétique (voir chapitre « Utilisation / Aide au dépannage »).

Puisance raccordée enkw			38 °C Capacité de production d'eauchaude en L/min.
Tension nominale Température d'arrivée d'eau froide
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

Puisance racordée enkw			50 °C Capacité de production d'eauchaude en L/min.
Tension nominale Température d'arrivée d'eau froide
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

16.4 Domaines d'utilisation / tableau de conversion

Résistance électrique spécifique et conductivité électrique spécifique (voir chapitre « Installation / Tableau de données »).

Indication normali-sée à 15 °C			20 °C			25 °C
Résis-tanceρ≥	Conductivité σ ≤		Résis-tanceρ≥	Conductivité σ ≤		Résis-tanceρ≥	Conductivité σ ≤
	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

Robinetterie

Perte de charge des robinetteries pour un débit de 10 U/min
Mitigeur monocommande, env.	MPa	0,04 - 0,08
Robinetterie thermostatique, env.	MPa	0,03 - 0,05
Pomme de douche, env.	MPa	0,03 - 0,15

Dimensionnement des conduites

La prise en compte d'une perte de charge de 0,1 MPa est recommandée pour le dimensionnement des conduites de l'appareil.

16.6 Conditions d'incidents

En cas d'incident, des températures de 95°C maximum sous pression de 1,2 MPa peuvent survenir brièvement dans l'installation.

16.7 Homologations et certificats spécifiques au pays : allemagne

Un agrément d'essai général administratif attestant l'autorisation d'utilisation au vu des émissions sonores a été obtenu pour cet appareil sur la base des prescriptions urbanistiques régionales.

16.8 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondant aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (ErP).

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A	DHB-E 18/21/24 SLi	DHB-E 27 SLi
		232013	232014	232015	232016	232017
Fabricant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil de charge		S	S	S	S	S
Classe d'efficacité énergétique		A	A	A	A	A
Consommation annuelle d'électricité	kWh	472	472	477	477	481
Rendement énergétique	%	39	39	39	39	39
Réglage de température liépart usine	°C	60	60	60	60	60
Niveau de puissance acoustique	dB(A)	15	15	15	15	15
Indications particulières concernant les me-sures d'efficacité		aucune	aucune	aucune	Indications pour Pmax.	aucune

16.9 Tableau de données

DHB-E 11 SLi	DHB-E 13 SLi	DHB-E 18 SLi						25 A			DHB-E 18/21/24 SLi			DHB-E 27 SLi
			232013		232014		232015		232016
Données électriques
Tension nominale	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400	415
Puisance nominale	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Intensité nominale	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Protection électricque	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Phases			3/PE			3/PE			3/PE				3/PE			3/PE
Fréquence	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-
Résistance spécifique \( \rho_{15} \geq (pour\ θfroid ≤ 25 °C) \)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900	1000
Conductivité spécifique \( \alpha_{35} \leq (pour\ θfroid ≤ 25 °C) \)	\( \mu S/cm \)	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000
Résistance spécifique \( \rho_{15} \geq (pour\ θfroid ≤ 45 °C) \)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300
Conductivity spécifique \( \alpha_{35} \leq (pour\ θfroid ≤ 45 °C) \)	\( \mu S/cm \)	833	833	770	833	833	770	833	833	770	833	833	770	833	833	770
Impédance de réseau maxi-male à 50 Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Raccordements
Raccordement hydraulique			G 1/2 A			G 1/2 A			G 1/2 A				G 1/2 A			G 1/2 A
Limites d'utilisation
Pression maximale admissible	MPa		1			1			1				1			1
Température maximale d'ar-rivée d'eau en chauffage d'appoint	°C		45			45			45				45			45
Valeurs
Température d'arrivée d'eau maximale admissible	°C		60			60			60				60			60
Marche	l/min		>3,0			>3,0			>3,0				>3,0			>3,0
Débit pour perte de charge	l/min		3,1			3,9			5,2				5,2/6,0/6,9			7,7
Perte de charge par débit	MPa	0,07 (0,02 sans limi-tein de débit)			0,11 (0,03 sans limi-tein de débit)			0,08 (0,06 sans limi-tein de débit)			0,08/0,10/0,13 (0,06/0,08/0,10 sans limiteur de débit)			0,16 (0,12 sans limi-tein de débit)
Limitation de débit à	l/min		4,0			4,0			7,5				7,5/7,5/8,5			8,5
Mise à disposition d'eau chaudé sanitaire	l/min		5,6			6,9			9,2				9,2/10,7/12,3			13,8
Δθ pour mise à disposition	K		28			28			28				28			28
Données hydrauliques
Capacité nominale	l		0,4			0,4			0,4				0,4			0,4
Versions
Puisance de raccordement sélectionnable													X
Réglage de la température	°C		30 - 60			30 - 60			30 - 60				30 - 60			30 - 60
Classe de protection			1			1			1				1			1
Bloc isolant		Matière synthétique			Matière synthétique			Matière synthétique				Matière synthétique			Matière synthétique
Générateur de chaleur systèmede chauffe		Fil nu			Fil nu	Fil nu			Fil nu	Fil nu
Capot et paroi arrêté		Matière synthétique			Matière synthétique			Matière synthétique				Matière synthétique			Matière synthétique
Couleur		blanc			blanc			blanc				blanc			blanc
Indice de protection (IP)		IP25			IP25			IP25				IP25			IP25
Dimensions
Hauteur	mm		478			478			478				478			478
Largeur	mm		225			225			225				225			225
Profondeur	mm		105			105			105				105			105
Poids
Poids	kg		3,6			3,6			3,6				3,6			3,6

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par autres.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

380 V 400 V 415 V 5 °C 10 °C		15 °C	20 °C
10,1		4,4	5,2	6,3	8,0
	11,0	4,8	5,6	6,8	8,7
12,0		5,2	6,1	7,5	9,5
12,2		5,3	6,2	7,6	9,7
	13,2	5,7	6,7	8,2	10,5
	13,5	5,8	6,9	8,4	10,7
13,6		5,9	6,9	8,4	10,8
	14,2	6,1	7,2	8,8	11,3
	14,5	6,3	7,4	9,0	11,5
	15,0	6,5	7,7	9,3	11,9
16,2		7,0	8,3	10,1	12,9
16,3		7,1	8,3	10,1	12,9
	18,0	7,8	9,2	11,2	14,3
19,0		8,2	9,7	11,8	15,1
	19,4	8,4	9,9	12,0	15,4
	21,0	9,1	10,7	13,0	16,7
21,7		9,4	11,1	13,5	17,2
	22,6	9,8	11,5	14,0	17,9
23,5		10,2	12,0	14,6	18,7
	24,0	10,4	12,2	14,9	19,0
24,4		10,6	12,4	15,2	19,4
	25,8	11,2	13,2	16,0	20,5
	26,0	11,3	13,3	16,1	20,6
	27,0	11,7	13,8	16,8	21,4

Príkón v kW 50 °C vykon teplé vody v L/min.
Jmenovité napěti Teplota privaděné studente vody
380 V 400 V 415 V 5 °C 10 °C	15 °C	20 °C
10,1	3,2	3,6	4,1	4,8
11,0	3,5	3,9	4,5	5,2
12,0	3,8	4,3	4,9	5,7
12,2	3,9	4,4	5,0	5,8
13,2	4,2	4,7	5,4	6,3
13,5	4,3	4,8	5,5	6,4
13,6	4,3	4,9	5,6	6,5
14,2	4,5	5,1	5,8	6,8
14,5	4,6	5,2	5,9	6,9
15,0	4,8	5,4	6,1	7,1
16,2	5,1	5,8	6,6	7,7
16,3	5,2	5,8	6,7	7,8
18,0	5,7	6,4	7,3	8,6
19,0	6,0	6,8	7,8	9,0
19,4	6,2	6,9	7,9	9,2
21,0	6,7	7,5	8,6	10,0
21,7	6,9	7,8	8,9	10,3
22,6	7,2	8,1	9,2	10,8
23,5	7,5	8,4	9,6	11,2
24,0	7,6	8,6	9,8	11,4
24,4	7,7	8,7	10,0	11,6
25,8	8,2	9,2	10,5	12,3
26,0	8,3	9,3	10,6	12,4
27,0	8,6	9,6	11,0	12,9

7-9, rue des Selliers

B. P 85107 | 57073 Metz-Cedex 3

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.fr

STIEBEL ELTRON Kft.

Gyar u. 2 | 2040 Budapeste

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.hu

NIHON STIEBEL Co. Ltd.

Kowa Kawasaki Nishiguchi Building 8F

66-2 Horikawa-Cho

Saiwai-Ku | 212-0013 Kawasaki

Tel. [phone] | Fax [phone]

[e-mail]

www.nihonstiebel.co.jp

STIEBEL ELTRON Nederland B.V.

Daaiottenweg 36 | 5222 BH 's-Hertogenbosch

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.nl

STIEBEL ELTRON Polska Sp. z o. O.
