DHBE 13 SLi electronic - Chauffe-eau électrique STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chauffe-eau instantané électrique, puissance 13 kW, alimentation triphasée, débit d'eau chaude jusqu'à 13,5 l/min.
Utilisation	Idéal pour les foyers avec des besoins en eau chaude modérés, adapté pour les douches et les lavabos.
Maintenance et réparation	Entretien minimal requis, vérifier régulièrement les filtres et les connexions électriques. En cas de panne, consulter un professionnel qualifié.
Sécurité	Équipé de protections contre la surchauffe et les surcharges, conforme aux normes de sécurité électrique.
Informations générales	Dimensions compactes, installation murale, garantie constructeur de 2 ans, consommation d'énergie optimisée.

FOIRE AUX QUESTIONS - DHBE 13 SLi electronic STIEBEL ELTRON

Comment régler la température de l'eau sur le STIEBEL ELTRON DHBE 13 SLi ?

Pour régler la température de l'eau, utilisez le panneau de commande situé sur l'appareil. Tournez le bouton de réglage jusqu'à atteindre la température souhaitée, généralement entre 30°C et 60°C.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de redémarrer l'appareil.

Comment nettoyer le STIEBEL ELTRON DHBE 13 SLi ?

Débranchez l'appareil et nettoyez l'extérieur avec un chiffon doux et humide. Évitez les produits abrasifs qui pourraient endommager la surface.

Pourquoi l'eau ne chauffe-t-elle pas ?

Vérifiez si le réglage de température est correct et si l'alimentation électrique est fonctionnelle. Si le problème persiste, il peut être nécessaire de contacter un technicien.

L'appareil émet des bruits étranges, que faire ?

Des bruits peuvent indiquer la présence de calcaire ou un problème interne. Il est recommandé de procéder à un détartrage de l'appareil ou de faire appel à un professionnel si le bruit persiste.

Est-ce que l'appareil consomme beaucoup d'énergie ?

Le STIEBEL ELTRON DHBE 13 SLi est conçu pour être économe en énergie. Toutefois, la consommation dépend de la fréquence d'utilisation et des réglages de température.

Comment savoir si l'appareil est en mode de fonctionnement normal ?

L'indicateur lumineux sur le panneau de commande s'allume lorsque l'appareil est en fonctionnement. Assurez-vous que les voyants ne signalent pas d'erreur.

Quel type de maintenance préventive est nécessaire ?

Il est recommandé de vérifier régulièrement l'état des filtres et de procéder à un détartrage annuel pour assurer un fonctionnement optimal de l'appareil.

Comment réinitialiser l'appareil ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le. Cela peut aider à résoudre certains petits problèmes.

MODE D'EMPLOI DHBE 13 SLi electronic STIEBEL ELTRON

» DHB-E 11 SLi electronic
» DHB-E 13 SLi electronic
» DHB-E 18 SLi 25 A electronic
» DHB-E 18/21/24 SLi electronic
» DHB-E 27 SLi electronic

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

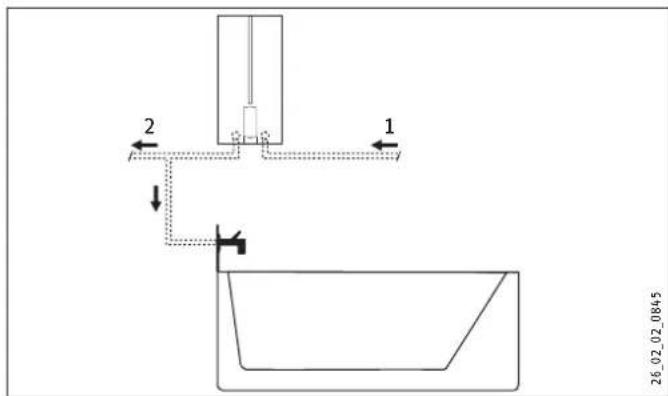

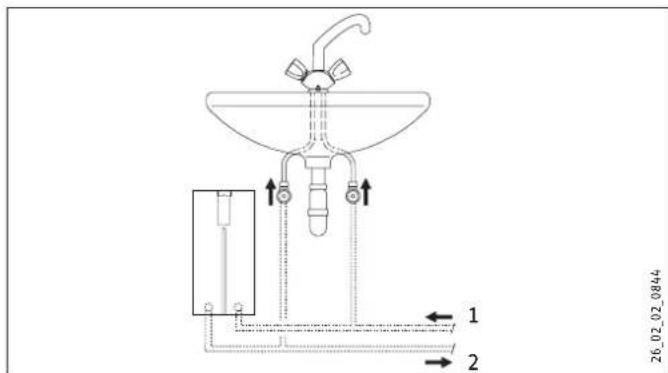

1 Cold water inlet
2 DHW outlet

1 Cold water inlet
2 DHW outlet

Note

1. Remarques générales 41

1.1 Consignes de sécurité 41

1.2 Autres symboles utilisés dans cette documentation 41

1.3 Unités de mesure 41

1. Sécurité 41

2.1 Utilisation conforme 41

2.2 Consignes de sécurité générales ____ 41

2.3 Label de conformité 42

1. Description de l'appareil 42

2. Utilisation 42

4.1 Réglages recommandés 42

4.2 Limitation de température/protection anti-ébouillantement 42

1. Nettoyage, entretien et maintenance 43

2. Aide au dépannage 43

INSTALLATION

1. Sécurité 44

7.1 Consignes de sécurité générales ____ 44

7.2 Réglementations, normes et directives 44

1. Description de l'appareil 44

8.1 Fournitures 44

8.2 Accessoires 44

1. Travaux préparatoires 45

9.1 Lieu d'implantation 45

9.2 Installation hydraulique 45

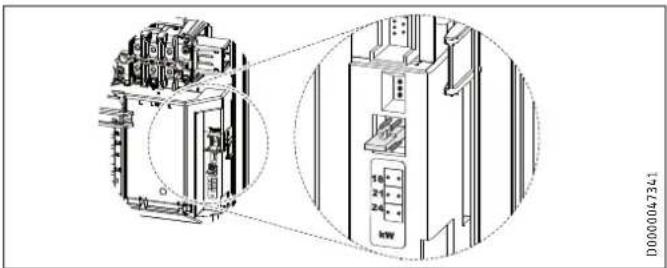

9.3 Appareil avec puissance de raccordement modifiable_46

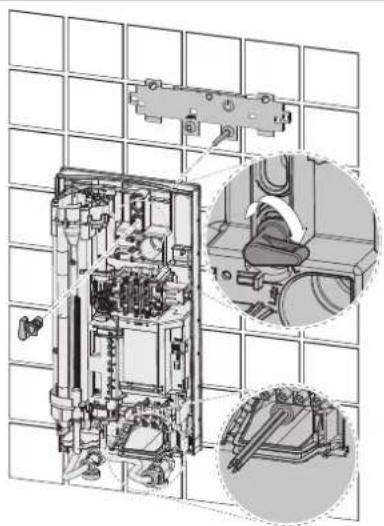

1. Pose 46

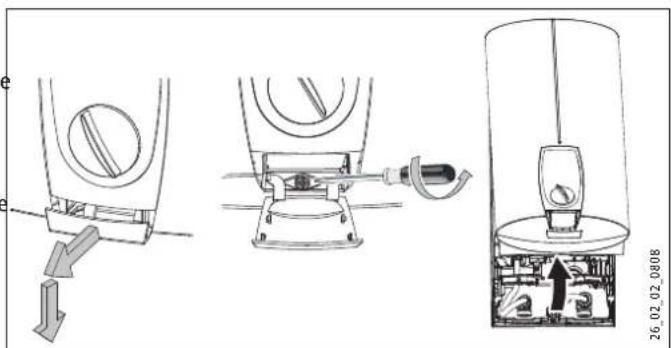

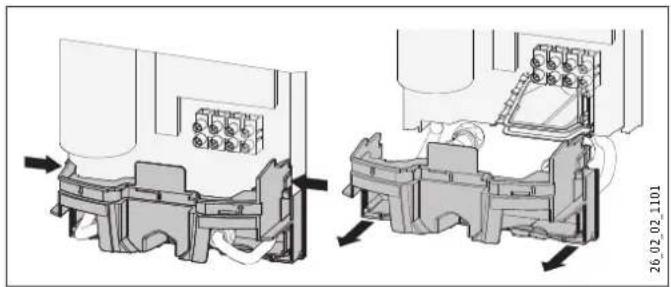

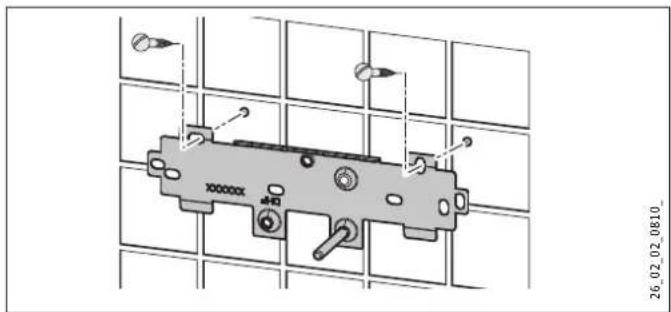

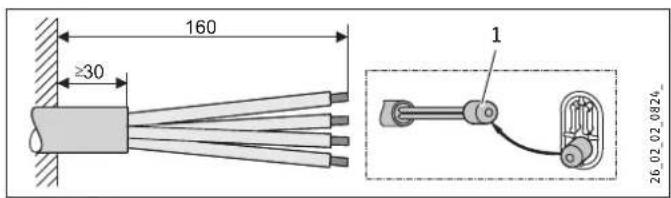

10.1 Pose standard 46

10.2 Fin du montage 48

1. Mise en service 48

11.1 Première mise en service 48

11.2 Remise en service 49

1. Mise hors service 49

2. Variantes de montage 49

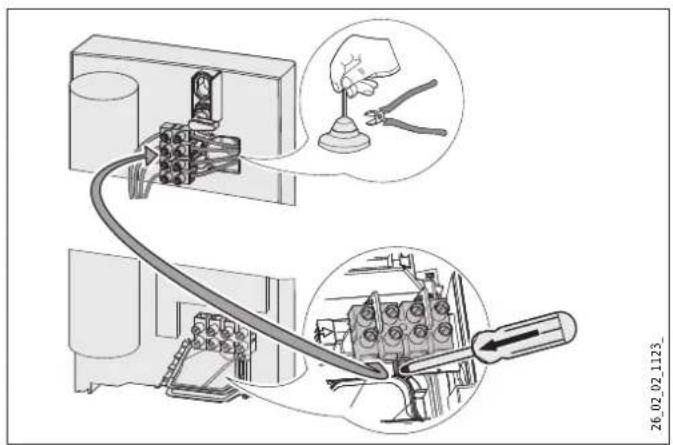

13.1 Raccordement électrique par le haut en installation encastrée 49

13.2 Raccordement électrique en saillie 49

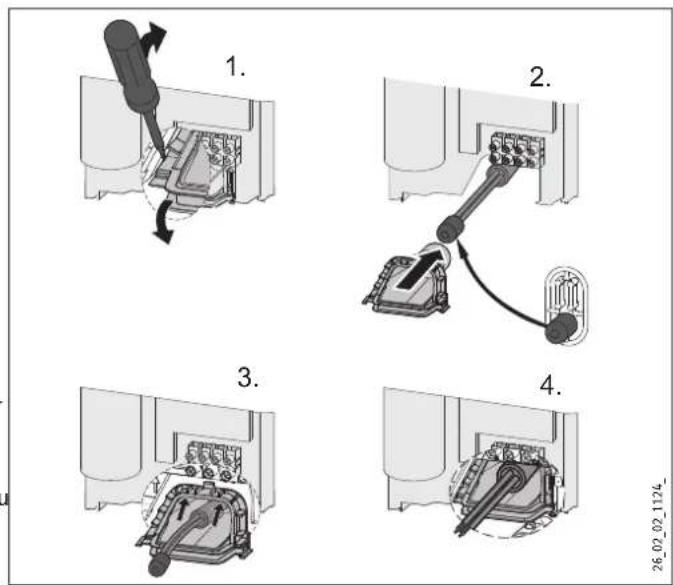

13.3 Conducteur de grande section avec raccordement électrique par le dessous ____ 49

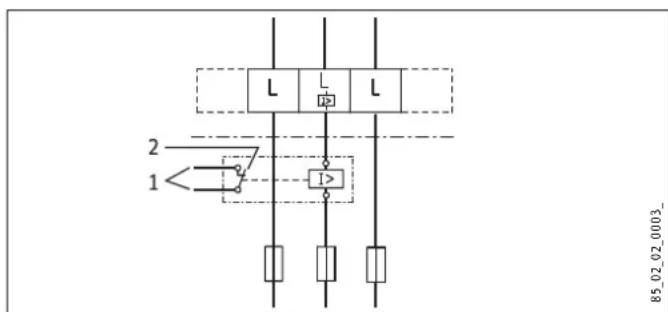

13.4 Branchement d'un relais de délestage 50

13.5 Installation hydraulique en saillie 50

13.6 Installation hydraulique en saillie avec raccord à souder / à sertir 50

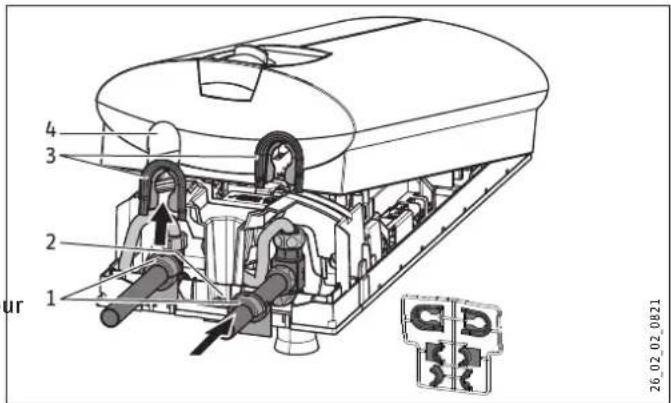

13.7 Installation hydraulique en saillie, montage du capot_50

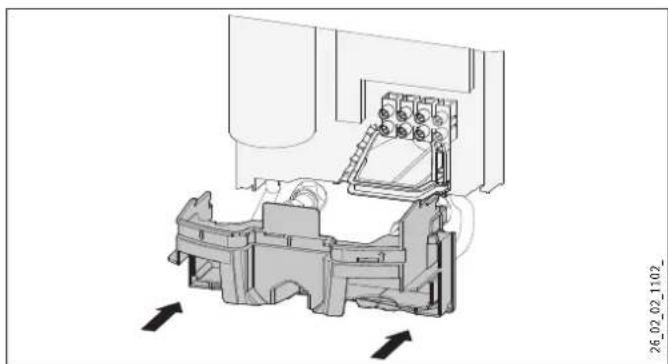

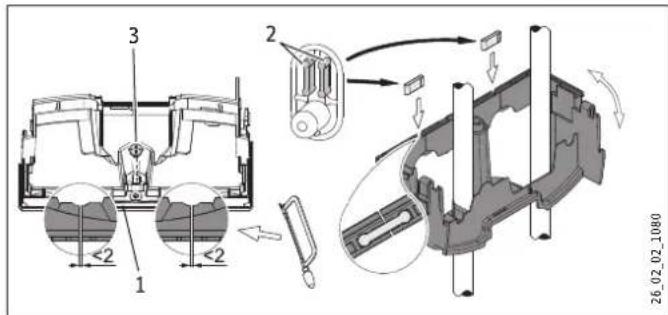

13.8 Montage de la partie inférieure de la paroi arrière avec raccords filetés en saillie ____ 51

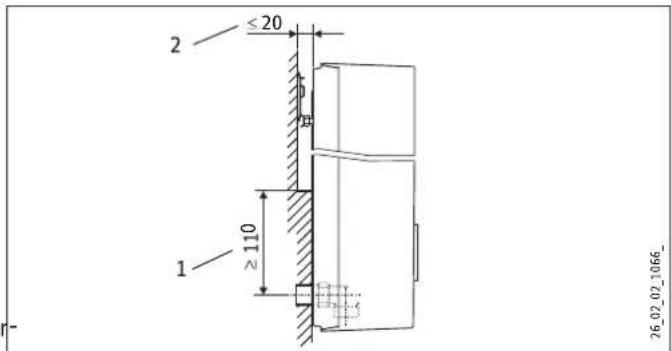

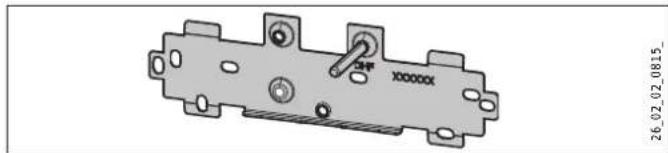

13.9 Support mural si remplacement de l'appareil 51

13.10 Installation avec déport de carrelage ____ 51

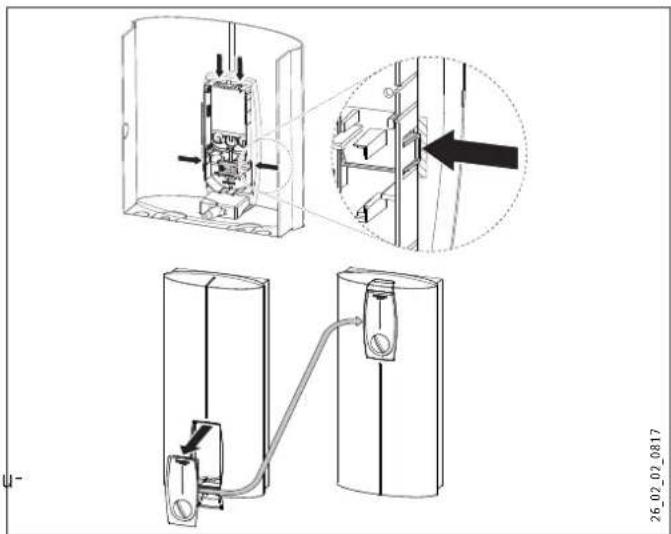

13.11 Position du capot inversée 51

13.12 Limitation de température/protection anti-ébouillantement 52

1. Aide au dépannage 53

2. Maintenance 54

3. Données techniques 54

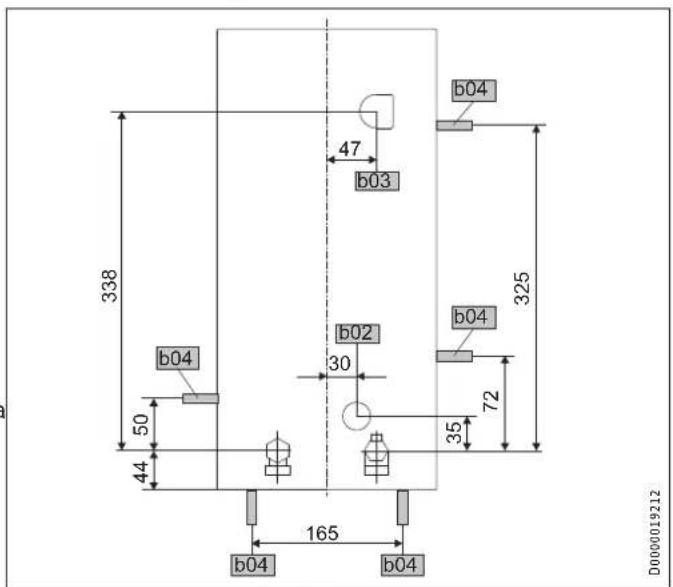

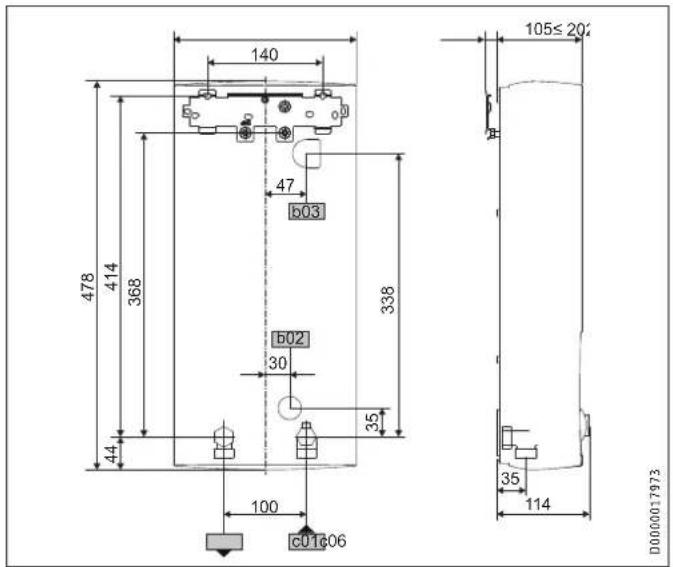

16.1 Cotes et raccordements 54

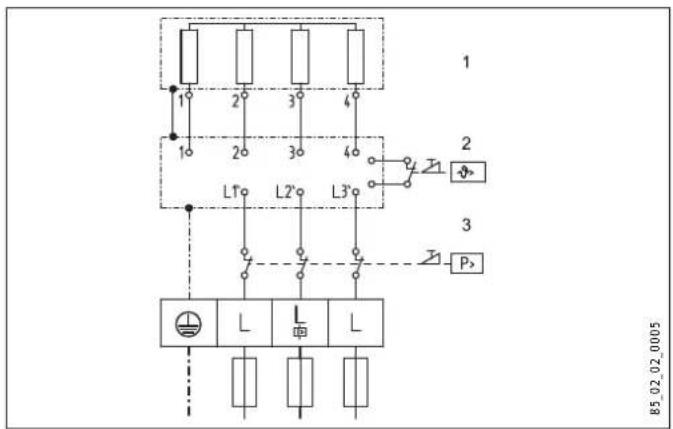

16.2 Schéma électrique 54

16.3 Capacité de production d'eau chaude 55

16.4 Domaines d'utilisation / Tableau de conversion ____ 55

16.5 Pertes de charge 55

16.6 Conditions d'incidents 55

16.7 Homologations et certificats spécifiques au pays : Allemagne 56

16.8 Indications relatives à la consommation énergétique_56

16.9 Tableau de données 57

GARANTIE

ENVIRONNEMENT ET RECYCLAGE

REMARQUES PARTICULIÈRES

- L'appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil si les dangers potentiels ont été compris. Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

- Risque de brûlures : La température de la robinetterie peut dépasser 60 °C.

- L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

- Fixez l'appareil comme indiqué au chapitre « Installation / Montage ».

- Tenez compte de la pression admissible maximale (voir chapitre « Installation / Données techniques / Tableau de données »).

- Vidangez l'appareil comme indiqué au chapitre « Installation / Maintenance / Vidange de l'appareil ».

UTILISATION

1. Remarques générales

Les chapitres « Remarques particulières » et « Utilisation » s'adressent aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la soigneusement.

Le cas échéant, veuillez remettre cette notice au nouvel utilisateur.

1.1 Consignes de sécurité

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

- Sont indiquées ici les mesures permettant de p le danger.

1.1.2 Symboles, nature du danger

Symbole Nature du danger

Blessure

Électrocution

Brûlure (brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

1.2 Autres symboles utilisés dans cette documentation

Remarque

Le symbole ci-contre caractérise des remarques générales.

▶ Lisez attentivement les remarques.

Symbole Signification

Dommages matériels

(dégâts induits, dommages causés à l'appareil, à l'environnement)

Recyclage de l'appareil

▶ Ce symbole signale que vous devez intervenir. Les actions nécessaires sont décrites étape par étape.

1.3 Unités de mesure

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2. Sécurité

2.1 Utilisation conforme

Cet appareil est conçu pour la production d'eau chaude sanitaire ou le chauffage d'appoint d'une eau préchauffée et peut alimenter un ou plusieurs points de soutirage.

eL'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans de petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

ATTENTION Brûlure

Pendant le fonctionnement, la température de la robinetterie peut dépasser 60 °C.

Danger de brûlures à des températures de sortie supérieures à 43 °C.

ATTENTION Brûlure

En cas de fonctionnement avec de l'eau préchauffée, provenant par ex. d'une installation solaire, la température de l'eau chaude sanitaire peut différer de la température de consigne réglée.

AVERTISSEMENT Blessure

L'appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience sous surveillance ou après formation à l'utilisation en toute sécurité de l'appareil si les dangers potentiels ont été compris. Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

Dommages matériels

L'appareil et la robinetterie doivent être protégés du gel par l'utilisateur.

2.3 Label de conformité

Voir la plaque signalétique sur l'appareil.

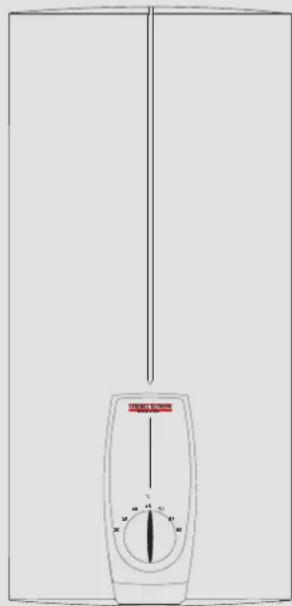

3. Description de l'appareil

Ce chauffe-eau instantané à régulation électronique maintient une température de sortie constante dans les limites de sa puissance nominale, quelle que soit la température d'arrivée d'eau.

L'appareil chauffe l'eau directement au niveau du point de soutirage dès que vous ouvrez le robinet d'eau chaude. Grâce aux faibles longueurs des conduites, les pertes d'énergie et d'eau sont réduites.

Pour le débit d'enclenchement, voir le chapitre « Installation / Données techniques / Tableau de données, Marche ».

La capacité de production d'eau chaude sanitaire dépend de la température de l'eau froide, de la puissance de chauffage, du débit et du réglage de la température souhaitée.

Lorsque la température d'arrivée d'eau maximale pour le chauffage d'appoint est dépassée, ce dernier n'est pas effectué.

Température ECS

Il est possible de régler la température de sortie de l'ECS en continu.

Limitation de température/protection anti-ébouillantement

La température de sortie maximale peut être limitée à 43 °C pour l'appareil. Veuillez contacter votre installateur à ce sujet.

Système de chauffe

Le système de chauffe à fil nu est doté d'une gaine en matière synthétique résistant à la pression. Le système de chauffe est adapté aux eaux fortement aussi bien que peu calcaires et est peu sujet à l'entartrage. Ce système de chauffe permet une alimentation en eau chaude sanitaire rapide et efficace.

Remarque

L'appareil est équipé d'un détecteur d'air qui prévient en grande partie l'endommagement du système de chauffe. Si de l'air pénètre dans l'appareil en cours de fonctionnement, la puissance de chauffe est désactivée pendant une minute de manière à protéger le système de chauffe.

4. Utilisation

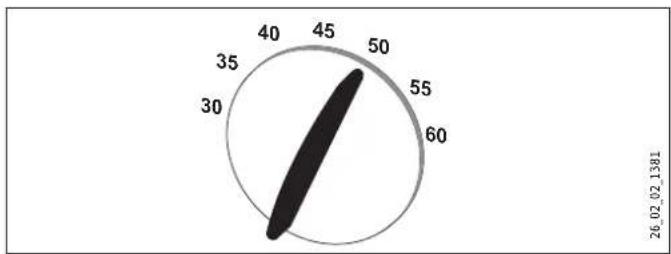

- Réglez le bouton de réglage de température sur la température souhaitée.

Si la température de sortie est insuffisante alors que la robinette-rie est entièrement ouverte et que la température est réglée sur le maximum, la quantité d'eau traversant l'appareil est supérieure à celle que le corps de chauffe est capable de chauffer.

Réduisez le débit au niveau de la robinetterie.

4.1 Réglages recommandés

Robinetterie thermostatique

Si l'appareil fonctionne avec une robinetterie thermostatique, nous vous recommandons de régler la température de l'appareil sur la valeur maximale. La température souhaitée sera alors réglée au niveau de la robinetterie thermostatique.

Après coupure d'eau

Dommages matériels

Afin d'éviter une panne du système de chauffe à fil nu après une coupure d'eau, procéder aux étapes suivantes pour remettre l'appareil en service.

▶ Mettez l'appareil hors tension en coupant le fusible ou le disjoncteur.

▶ Ouvrez la robinetterie pendant une minute jusqu'à ce que l'appareil et la conduite d'arrivée d'eau froide en amont soient purgés.

▶ Rétablissez la tension secteur.

4.2 Limitation de température/protection anti-ébouillantement

La température de sortie maximale peut être limitée à 43 °C pour l'appareil. Veuillez contacter votre installateur à ce sujet.

5. Nettoyage, entretien et maintenance

▶ N'utilisez ni produit de nettoyage abrasif ni solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.
Contrôlez régulièrement la robinetterie. Vous pouvez éliminer le tartre au niveau des becs de robinetterie avec les produits de détartrage du commerce.

1. Aide au dépannage

Problème Cause Remède
L'appareil ne démarre pas, bien que le robinet d'eau chaude soit entièrement ouvert.	L'appareil n'est pas sous tension.	Contrôlez les fusibles et disjoncteurs dans votre armoire électrique.
	Le régulateur de jet placé dans la robinetterie ou la pomme de douche sont entartrés ou encrassés.	Nettoyez et/ou détartrez le régulateur de jet ou la pomme de douche.
De l'eau froide s'écoule temporairement pendant le prélèvement d'eau chaude sanitaire.	Le détecteur d'air constate la présence d'air dans l'eau et désactive temporairement la chauffe.	Après 1 minute, l'appareil se remet automatiquement en marche.
La température souhaitée >45 °C n'est pas atteinte.	L'arrivée d'eau a été coupée.	Purgez l'appareil et la conduite d'arrivée d'eau froide (voir chapitre « Utilisation / Réglages recommandés / Après coupure d'eau »).
	La température d'admission d'eau froide est supérieure à 45 °C.	Réduisez la température d'admission d'eau froide.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-0000-000000).

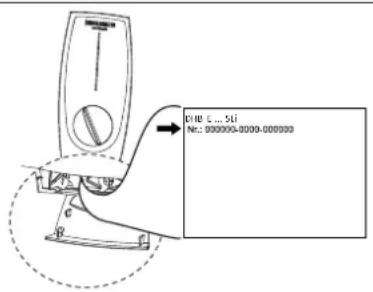

File C...SLi No.: 000000-0000-000000

26_02_02_0818

INSTALLATION

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

Dommages matériels

Tenez compte de la température d'arrivée d'eau maximale admissible (voir chapitre « Installation / Données techniques / Tableau de données »). L'appareil peut subir des détériorations en cas de températures trop élevées. Une robinetterie thermostatique centralisée (voir chapitre « Installation / Description de l'appareil / Accessoires ») vous permet de limiter la température d'arrivée d'eau.

7.2 Réglementations, normes et directives

Remarque

Respectez la législation et les réglementations nationales et locales en vigueur.

• L'indice de protection IP 25 (protégé contre les projections d'eau) n'est garanti que si le passe-câble est monté dans les règles de l'art.
• La résistance électrique spécifique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Pour les réseaux interconnectés, tenez compte de la résistance électrique inférieure de l'eau (voir chapitre « Installation / Données techniques / Tableau de données »). Votre société de distribution d'eau est en mesure de délivrer les informations relatives à la résistance électrique spécifique ou à la conductivité électrique de l'eau.

8. Description de l'appareil

8.1 Fournitures

Sont fournis avec l'appareil :

• Support mural
• Gabarit de montage
• 2 manchons doubles
• Vanne d'arrêt à boisseau sphérique à 3 voies pour l'eau froide
• Raccord en T pour l'eau chaude sanitaire
• Joints plats
• Filtre

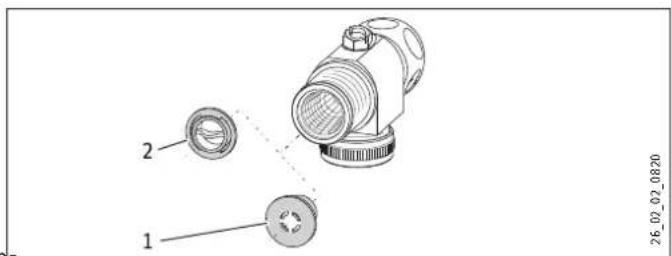

• Limiteur de débit

• Rondelle en matière synthétique

• Pièces de raccordement en matière synthétique / Accessoires de pose

• Guides de capot et de paroi arrière

8.2 Accessoires

Robinetterie

• MEKD - Robinetterie d'évier sous pression à monocommande
• MEBD - Robinetterie de baignoire sous pression à monocommande

Bouchon à eau G 1/2 mâle

Pour l'installation de robinetteries sous pression en saillie autres que les accessoires recommandés, utilisez des bouchons à eau.

Kit de montage pour installation en saillie

• Raccord fileté à souder pour tube en cuivre ∅ 12 mm
• Raccord à sertir pour tube en cuivre
• Raccord à sertir pour tube en matière synthétique (adapté à Viega : Sanfix-Plus ou Sanfix-Fosta)

Cadre de montage universel

- Cadre de montage avec raccords électriques

Kit de tubes pour appareils à monter sous évier

Le kit de montage sous évier est nécessaire si les raccordements hydrauliques (G 3/8 mâle) se font au-dessus de l'appareil.

Kit de tubes pour montage déporté

Ce kit de tubes est nécessaire si l'appareil doit être décalé verticalement de 90 mm vers le bas par rapport au raccordement hydraulique.

Kit de tubes pour remplacement d'un chauffe-eau au gaz

Ce kit de tubes est nécessaire si l'installation existante comporte des raccords pour chauffe-eau au gaz (raccords eau froide à gauche et eau chaude à droite).

Kit de tubes avec raccords rapides pour DHB

Si l'installation existante est équipée des raccords enfichables d'un chauffe-eau instantané DHB, utilisez des raccords rapides.

Relais de délestage (LR 1-A)

Le relais de délestage pour tableau de répartition permet une alimentation électrique du chauffe-eau instantané sur circuit prioritaire en cas de fonctionnement simultané avec des radiateurs électriques à accumulation par exemple.

ZTA 3/4 - Robinetterie thermostatique centralisée

Robinetterie thermostatique utilisée comme mitigeur centralisé pour, par exemple, le fonctionnement d'un chauffe-eau instantané avec une installation solaire.

9. Travaux préparatoires

9.1 Lieu d'implantation

Dommages matériels

L'appareil doit impérativement être installé dans un local hors gel.

▶ Montez l'appareil verticalement à proximité du point de soutirage.

L'appareil convient au montage sous ou sur évier.

Montage sous évier

1 Arrivée eau froide
2 Sortie eau chaude

Montage sur évier

1 Arrivée eau froide
2 Sortie eau chaude

Remarque

Montez l'appareil au mur. Le mur doit être suffisamment porteur pour supporter la charge.

9.2 Installation hydraulique

• Une soupape de sécurité est superflue.
  ▶ Rincez soigneusement la conduite d'eau.

Robinetterie

Utilisez des robinetteries sous pression appropriées (voir chapitre « Installation / Description de l'appareil / Accessoires »). Les robinetteries à écoulement libre ne sont pas autorisées.

Remarque

La vanne d'arrêt à boisseau sphérique à 3 voies sur l'arrivée d'eau froide ne doit pas être utilisée pour brider le débit. La vanne d'arrêt à boisseau sphérique à 3 voies sert à l'isolement de l'appareil.

Matériaux autorisés pour les conduites d'eau

• Conduite d'arrivée d'eau froide : tube d'acier galvanisé, en inox, en cuivre ou en matière synthétique
• Conduite de sortie de l'eau chaude sanitaire : tube en inox, en cuivre ou en matière synthétique

Dommages matériels

Si des systèmes de tuyauterie en matière synthétique sont utilisés, respectez la température d'arrivée d'eau maximale et la pression maximale admissible (voir le chapitre « Installation / Données techniques / Tableau de données »).

Débit

▶ Assurez-vous que le débit (voir chapitre « Installation / Données techniques / Tableau de données / Marche ») nécessaire à la mise en marche de l'appareil peut être atteint.
▶ Si le débit est insuffisant alors que le robinet de soutirage est entièrement ouvert, augmentez la pression dans la conduite d'eau. Si le débit reste insuffisant malgré l'augmentation, démontez le limiteur de débit et insérez la rondelle en matière synthétique.

1 Limiteur de débit
2 Rondelle en matière synthétique

Remarque

Ne remplacez pas le limiteur de débit par la rondelle en matière synthétique pour que la robinetterie thermostatique fonctionne correctement.

9.3 Appareil avec puissance de raccordement modifiable

À la livraison, l'appareil DHB-E 18/21/24 SLi est réglé sur 21 kW. Si l'appareil doit être installé avec une autre puissance, procédez comme suit :

• Enfichez le cavalier de codage conformément à la puissance souhaitée. Concernant la puissance sélectionnable et la protection de l'appareil, voir «Installation / Données techniques / Tableau de données».
  ▶ Cochez la puissance sélectionnée sur la plaque signalétique Utilisez pour cela un feutre indélébile.
  Réglez le limiteur de débit en fonction de la puissance de l'appareil (voir chapitre «Installation / Données techniques / Tableau de données»).

• Raccordement électrique par le dessous, installation encastrée
• Raccordement hydraulique en installation encastrée

Pour d'autres possibilités de pose, voir chapitre « Installation / Variantes de montage » :

• Raccordement électrique par le haut en installation encastrée
• Raccordement électrique en saillie
• Conducteur de grande section avec raccordement électrique par le dessous
• Branchement d'un relais de délestage
• Installation hydraulique en saillie
• Installation hydraulique en saillie avec raccord à souder / à sertir
• Installation hydraulique en saillie, montage du capot
• Montage de la partie inférieure de la paroi arrière avec raccords filetés en saillie
• Support mural si remplacement de l'appareil
• Installation avec déport de carrelage
• Position du capot inversée
• Limitation de température/protection anti-ébouillantement

10.1 Pose standard

Ouverture de l'appareil

▶ Ouvrez l'appareil en abaissant le clapet vers l'avant, desserrez la vis, puis relevez le capot.

Déposez la paroi arrière en appuyant sur les deux crochets d'arrêt et en tirant la partie inférieure vers l'avant.

Préparation du câble d'alimentation

160 ≥30 1 26 02 08 24

1 Accessoires de pose

Préparez le câble d'alimentation.

Pose du support mural

Tracez les trous de fixation à l'aide du gabarit de montage. Si l'appareil doit être installé avec des raccords hydrauliques en saillie, tracez également un trou de fixation au bas du gabarit.

Percez les trous puis fixez le support mural en 2 points à l'aide du matériel de fixation adéquat (vis et chevilles non comprises dans la fourniture).

Réalisation du raccordement hydraulique

Dommages matériels

Exécutez tous les travaux de raccordement et d'installation hydrauliques suivant les prescriptions.

D0000053319

▶ Vissez les manchons doubles avec les joints.

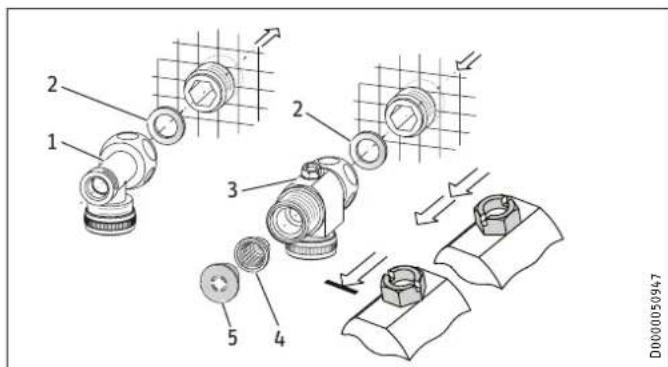

1 2 3 4 5 D0000050947

1 Eau chaude sanitaire avec raccord en T
2 Joint d'étanchéité
3 Eau froide avec vanne d'arrêt à boisseau sphérique à 3 voies
4 Filtre
5 Limiteur de débit ou rondelle en matière synthétique (voir chapitre « Installation / Installation hydraulique /Débit volumique »)

Remarque

Pour le DHB-E 18/21/24 SLi, un deuxième limiteur de débit est fourni. Réglez le limiteur de débit en fonction de la puissance de l'appareil (voir chapitre «Limitation du débit /Installation / Données techniques / Tableau de données») :

4 l/min = rose
7,5 l/min = bleu
8,5 l/Mn = vert

- Vissez le raccord en T et la vanne d'arrêt à boisseau sphérique à 3 voies sur les manchons doubles avec chacun un joint plat.

Dommages matériels

La vanne d'arrêt à boisseau sphérique à 3 voies sur l'arrivée d'eau froide ne doit pas être utilisée pour brider le débit.

Pose de l'appareil

Pour faciliter la pose, insérez le passe-câble du raccord électrique supérieur depuis l'arrière dans la paroi arrière.
▶ Retirez les capuchons de transport montés sur les raccords hydrauliques.
▶ Sortez la manette de fixation de la partie supérieure de la paroi arrière.
Introduisez le câble d'alimentation par l'arrière dans le passe-câble jusqu'à ce qu'il soit en contact avec la gaine. Ajustez le câble d'alimentation.

Si le câble d'alimentation présente une section > 6 mm², agrandissez le trou du passe-câble.

• Appuyez l'appareil contre le goujon fileté du support mural afin de percer le joint d'étanchéité souple. Le cas échéant, utilisez un tournevis.
  ▶ Enfoncez la manette de fixation sur le goujon fileté du support mural.
• Appuyez fermement sur la paroi arrière. Verrouillez la manette de fixation en tournant d'un quart de tour vers la droite.

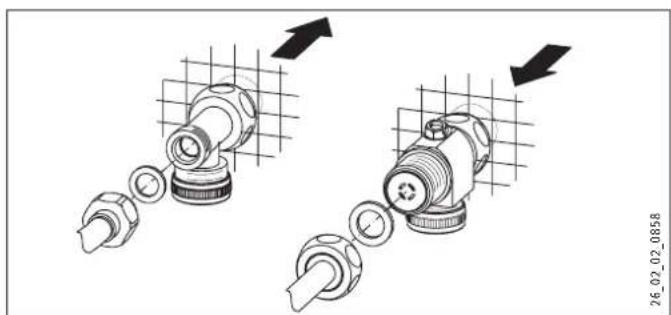

▶ Vissez les tubes sur les manchons doubles avec les joints plats.

Dommages matériels

Le tamis doit être en place pour garantir le bon fonctionnement de l'appareil.

En cas de remplacement de l'appareil, assurez-vous de la présence du filtre.

Réalisation du raccordement électrique

AVERTISSEMENT Électrocution Exécutez tous les travaux de raccordement et d'installation électriques selon les prescriptions.

AVERTISSEMENT Électrocution Le raccordement au secteur n'est autorisé que sous forme d'une connexion fixe réalisée en liaison avec le passe-câble amovible. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multipolaire ayant une ouverture minimale des contacts de 3 mm.

AVERTISSEMENT Électrocution Veillez à ce que l'appareil soit raccordé au conducteur de mise à la terre (liaison équipotentielle).

Dommages matériels Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

- Branchez le câble d'alimentation sur le bornier de raccorde ment au secteur (voir chapitre « Installation / Données techniques / Schéma électrique »).

Montage de la partie inférieure de la paroi arrière

Montez la partie inférieure de la paroi arrière. Enclenchez la partie inférieure de la paroi arrière.
▶ Alignez l'appareil ainsi posé en desserrant la manette de fixation, placez correctement le raccordement électrique et la paroi arrière puis resserrez la manette de fixation. Si l'appui de la paroi arrière de l'appareil sur le mur n'est pas correct, il est possible d'ajouter une vis dans la partie inférieure pour fixer l'appareil.

10.2 Fin du montage

▶ Ouvrez la vanne d'arrêt à boisseau sphérique à 3 voies ou le robinet d'arrêt de la conduite d'arrivée d'eau froide.

11. Mise en service

AVERTISSEMENT Électrocution La mise en service doit être réalisée par un installateur respectant les prescriptions de sécurité.

11.1 Première mise en service

Ouvrez et fermez plusieurs fois tous les robinets de soutirage raccordés jusqu'à ce que la tuyauterie et l'appareil soient purgés.
▶ Effectuez un contrôle d'étanchéité.
La robinetterie étant ouverte, activez le pressostat de sécurité en enfonçant fermement la touche de réinitialisation (à la livraison, le pressostat de sécurité de l'appareil est désactivé).
- Branchez la fiche du câble du générateur de valeur de consigne au système électronique.

Montez le capot. Vérifiez le bon positionnement du capot.
▶ Fixez le capot à l'aide de la vis.
▶ Mettez sous tension secteur.
▶ Étalonnez la température. Tournez le bouton de réglage de température jusqu'en butée à droite et à gauche.

▶ Retirez le film de protection du panneau de commande.
Contrôlez le fonctionnement de l'appareil.

Remise de l'appareil au client

▶ Expliquez les différentes fonctions à l'utilisateur, puis familiarisez-le avec l'emploi de l'appareil.
Indiquez à l'utilisateur les risques encourus, notamment les risques de brûlures.
▶ Remettez-lui cette notice.

11.2 Remise en service

Dommages matériels

Afin d'éviter une panne du système de chauffe à fil nu après une coupure d'eau, procéder aux étapes suivantes pour remettre l'appareil en service.

▶ Mettez l'appareil hors tension en coupant le fusible ou le disjoncteur.

▶ Ouvrez la robinetterie pendant une minute jusqu'à ce que l'appareil et la conduite d'arrivée d'eau froide en amont soient purgés.

▶ Rétablissez la tension secteur.

12. Mise hors service

Déconnectez l'appareil du secteur sur tous les pôles.

- Vidangez l'appareil (voir le chapitre « Installation / Maintenance / Vidange de l'appareil »).

13. Variantes de montage

13.1 Raccordement électrique par le haut en installation encastrée

Incisez le passe-câble pour le câble d'alimentation.

Poussez le crochet d'arrêt de fixation du bornier de raccordement au secteur vers le bas. Sortez le bornier de raccordement au secteur.

Déplacez du bas vers le haut le bornier de raccordement au secteur dans l'appareil. Fixez le bornier de raccordement au secteur en le poussant sous le crochet d'arrêt.

▶ Posez les fils de commande sous le guide.

13.2 Raccordement électrique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

▶ Modifiez la plaque signalétique. Rayez l'indication IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

Dommages matériels

Si vous percez par inadvertance une ouverture incorrecte dans la paroi arrière, vous devez utiliser une nouvelle paroi arrière.

Dans la paroi arrière, découpez ou rompez proprement traversée appropriée (voir le chapitre « Installation / Données techniques / Cotes et raccordements » pour l'emplacement). Ébavurez si nécessaire les arêtes vives à l'aide d'une lime.

Faites passer le câble d'alimentation au travers du passe-câble. Raccordez le câble d'alimentation au bornier de raccordement au secteur.

13.3 Conducteur de grande section avec raccordement électrique par le dessous

Si vous utilisez des conducteurs de grande section, vous pouvez installer le passe-câble après le montage de l'appareil.

1. 2. 3. 4. 26_02_02_1124_

Avant la pose de l'appareil, appuyez sur le passe-câble à l'aide d'un tournevis pour le sortir.

▶ Passez le passe-câble sur le câble d'alimentation. Utilisez l'accessoire de pose compris dans la fourniture. En cas de section > 6 mm², agrandissez le trou dans le passe-câble.

- Insérez le passe-câble dans la paroi arrière. Enclenchez le passe-câble.

13.4 Branchement d'un relais de délestage

Installez un relais de délestage en cas de combinaison avec d'autres appareils électriques, p. ex. des radiateurs électriques à accumulation. Le délestage s'effectue pendant le fonctionnement du chauffe-eau instantané.

Dommages matériels

Raccordez la phase d'excitation du relais de délestage à la borne indiquée dans le bornier de raccordement au secteur de l'appareil (voir chapitre « Installation / Données techniques / Schéma électrique »).

13.5 Installation hydraulique en saillie

Remarque

Ce type de raccordement modifie l'indice de protection de l'appareil.

▶ Modifiez la plaque signalétique. Rayez l'indication IP 25 et cochez la case IP 24 à l'aide d'un stylo à bille.

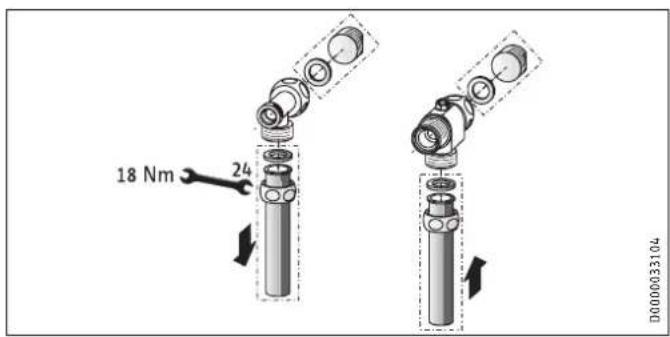

18 Nm 24 D000033104

Montez des bouchons à eau avec des joints d'étanchéité pour obturer le raccordement encastré. Les robinetteries disponibles comme accessoires sont fournies avec les bouchons à eau et joints d'étanchéité correspondants. Si vous utilisez des robinetteries sous pression autres que celles recommandées, vous pouvez commander les bouchons à eau et joints d'étanchéité correspondants comme accessoires.

Montez une robinetterie sous pression appropriée.
- Posez la partie inférieure de la paroi arrière sous les conduites de raccordement de la robinetterie puis insérez-la dans la paroi arrière.
- Vissez les conduites de raccordement avec le raccord en T et la vanne d'arrêt à boisseau sphérique à 3 voies.

13.6 Installation hydraulique en saillie avec raccord à souder / à sertir

Vous pouvez raccorder des tubes en cuivre ou en matière synthétique avec les accessoires « raccord à souder » ou « raccord à sertir ».

Pour les raccords à souder avec raccord vissé pour tube en cuivre de 12 mm, procédez de la manière suivante :

• Insérez les écrous tournants sur les conduites de raccordement.
  ▶ Soudez les inserts aux conduites en cuivre.
  ▶ Posez la partie inférieure de la paroi arrière sous les conduites de raccordement de la robinetterie puis insérez-la dans la paroi arrière.
• Vissez les conduites de raccordement avec le raccord en T et la vanne d'arrêt à boisseau sphérique à 3 voies.

Remarque

Respectez les indications du fabricant de la robinetterie.

13.7 Installation hydraulique en saillie, montage du capot

4 3 2 1 ur 26_02_02_0821

1 Guides de panneau arrière
2 Vis
3 Guides de capot
4 Ouverture de passage

- Rompez proprement les ouvertures de passage dans le capot de l'appareil. Si nécessaire, utilisez une lime.

Remarque

En cas de léger déport des conduites de raccordement; vous pouvez utiliser les guides du capot.

En cas de fort déport des conduites de raccordement, ne posez pas les guides du capot de paroi arrière.

▶ Si les conduites de raccordement sont bien alignées, rompez les lèvres des guides du capot.
▶ Enclenchez les guides de capot dans les ouvertures de passage.
- Placez les guides du capot de paroi arrière sur les conduites. Insérez-les ensemble. Appuyez ensuite les guides contre le panneau arrière jusqu'en butée.
▶ Fixez la paroi arrière en bas avec une vis.

▶ Si vous utilisez des flexibles de raccordement, veillez à ne pas tordre les tuyaux (raccords à baïonnette dans l'appareil). 13.10 Installation avec déport de carrelage

13.8 Montage de la partie inférieure de la paroi arrière avec raccords filetés en saillie

En cas d'utilisation de raccords filetés en saillie, il est possible de monter la partie inférieure de la paroi arrière après avoir posé la robinetterie. Pour ce faire, procédez comme suit :

▶ Sciez la partie inférieure de la paroi arrière.
Montez la partie inférieure de la paroi arrière en l'ouvrant sur le côté et en l'introduisant sur les conduites apparentes.
- Insérez les pièces de raccordement par l'arrière dans la partie inférieure de la paroi arrière.
▶ Enclenchez cette partie inférieure dans la paroi arrière.
▶ Fixez la partie inférieure de la paroi arrière au moyen d'une vis.

3 2 1 <2 <2 26_02_02_1080

1 Partie inférieure de la paroi arrière
2 Pièces de raccordement fournies
3 Vis

13.9 Support mural si remplacement de l'appareil

Il est possible de réutiliser un support mural STIEBEL ELTRON en place lors du remplacement d'un appareil (à l'exception du chauffe-eau instantané DHF).

Percez la paroi arrière de l'appareil pour faire passer le goujon fileté sur le support mural en place.

Remplacement du chauffe-eau instantané DHF

Déplacez le goujon fileté sur le support mural (ce goujon possède un filetage auto-taraudant).
▶ Tournez le support mural de 180° et fixez-le au mur (l'inscription DHF doit apparaître dans le bon sens).

2 ≤20 1 ≥110 26_02_02_1066_

1 Surface d'appui minimale de l'appareil 2 Déport de carrelage maximum

▶ Ajustez le dégagement au mur. Bloquez la paroi arrière l'aide de la manette de fixation (rotation de 90° à droite).

13.11 Position du capot inversée

Pour le montage sous évier, le capot peut être inversé.

Enlevez l'unité de commande du capot. Appuyez, pour ce faire, sur les crochets d'arrêt.
▶ Retournez le capot. Remettez l'unité de commande en place en encliquetant tous les crochets d'arrêt. Pour faciliter le montage de l'unité de commande, appuyez sur l'intérieur du capot au niveau de la zone hachurée.

Dommages matériels

Il est interdit de monter une unité de commande dont les crochets d'arrêt sont défectueux. La sécurité ne serait alors plus garantie.

• Branchez le câble du générateur de valeur de consigne au système électronique (voir chapitre « Installation / Mise en service / Première mise en service »).
  Remettez le capot en place par le haut. Faites basculer le capot en bas contre la paroi arrière et appuyez jusqu'à entendre l'enclenchement.
  ▶ Vissez le capot.

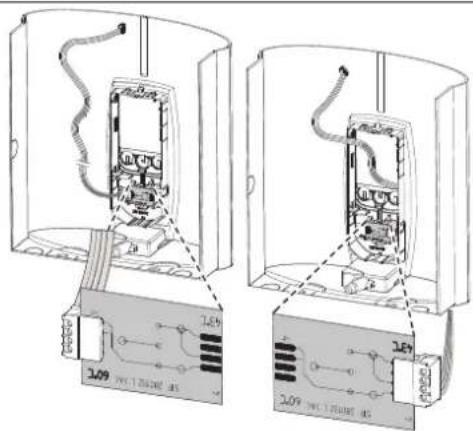

13.12 Limitation de température/protection anti-ébouillantement

La limite de température maximale peut être réglée sur 43 °C à l'aide de l'organe de commande situé sur le capot. Pour ce faire, procédez comme suit :

▶ Retirez le capot.
▶ Retirez la carte électronique insérée dans l'organe de commande du capot. Tenez compte des crochets d'encliquetage.
Déplacez la fiche de la gauche vers la droite (position « 43 °C »).
Remontez l'organe de commande, les crochets d'encliquetage doivent s'enclencher. Tenez compte de la position des boutons et de l'axe.

ATTENTION Brûlure

En cas d'utilisation avec de l'eau préchauffée, la limitation de température réglée ou la protection anti-ébouillantement peuvent être inopérantes.

Dans ce cas, limitez la température au niveau de la robinetterie thermostatique centralisée installée en amont, voir chapitre « Installation / Description de l'appareil / Accessoires ».

14. Aide au dépannage

AVERTISSEMENT Électrocution

Pour contrôler l'appareil, celui-ci doit être sous tension secteur.

Possibilités d'affichage des voyants de diagnostic (DEL)

●	rouge allumé en cas de défaut
●	jaune allumé en mode chauffage
●	vert clignotant : appareil raccordé au secteur

Défaut / Affichage des voyants LED de diagnostic		Cause Remède
	L'appareil ne s'allume pas.	La pomme de douche ou le régulateur de jet sont en-tartrés.	Procédez au détartrage ou remplacez la pomme de douche / le régulateur de jet.
	Le débit est trop faible.	Le filtre de l'appareil est encrassé.	Nettoyez le filtre.
	Impossible d'atteindre la température de consigne.	Il manque une phase.	Contrôlez le fusible (le disjoncteur) dans votre ar-moire électrique.
Le chauffage s'arrête.		La détection d'air détecte de l'air dans l'eau. La puis-sance de chauffe se désactive temporairement.	Après une minute, l'appareil se remet en marche.
	Pas d'eau chaude et pas d'indication des LED.	Le fusible s'est déclenché.	Contrôlez le fusible (le disjoncteur) dans votre ar-moire électrique.
		Le pressostat de sécurité a coupé l'appareil.	Remédiez à la cause du problème (par exemple, un robinet sous pression défectueux).
			Protégez le système de chauffe contre la surchauffe en laissant ouvert pendant une minute un robinet de soutirage en aval de l'appareil. Le système de chauffe est ainsi mis hors pression et se refroidit.
			La robinetterie étant ouverte, activez le pressostat de sécurité en appuyant sur la touche de réinitialisation, voir également le chapitre « Installation / Mise en service / Première mise en service ».
		Le système électronique est défectueux.	Contrôlez le système électronique, remplacez-le si nécessaire.
	Indication des LED : vert clignotant Absence d'eau chaude avec débit > 3 l/min.	Le dispositif de détection de débit DFE est débranché.	Rebranchez la fiche du dispositif de détection de débit.
		Le dispositif de détection de débit DFE est défectueux.	Contrôlez le dispositif de détection de débit, rem-placez-le si nécessaire.
	Impossible d'atteindre la température de consigne.	Générateur de valeur de consigne ou câble de raccorde-ment défectueux ou bien ce dernier est débranché.	Rebranchez le câble de raccordement, remplacez le générateur de valeur de consigne si nécessaire.
		La limitation de température est activée.	Désactivez la limitation de température.
	Indication des LED : orange fixe, vert clignotant Absence d'eau chaude avec débit > 3 l/min.	Le limiteur de sécurité STB s'est déclenché ou est inter-rompu.	Contrôlez le limiteur de sécurité, remplacez-le si nécessaire.
		Le système de chauffe est défectueux.	Mesurez la résistance du système de chauffe, rem-placez-le si nécessaire.
		Le système électronique est défectueux.	Contrôlez le système électronique, remplacez-le si nécessaire.
	Indication des LED : jaune fixe, vert clignotant	La sonde de sortie est défectueuse.	Contrôlez la connexion, remplacez la sonde si né-cessaire.
	Impossible d'atteindre la température de consigne.	L'appareil a atteint sa limite de puissance.	Réduisez le débit. Installez le limiteur de débit.
	Indication des LED : rouge fixe, vert clignotant	La sonde de sortie est défectueuse.	Contrôlez la connexion, remplacez la sonde si né-cessaire.
	Absence d'eau chaude	La sonde d'eau froide est défectueuse.	Contrôlez le système électronique, remplacez-le si nécessaire.
	La température souhaitée > 45 °C n'est pas atteinte.	La température d'arrivée d'eau froide est supérieure à 45 °C.	Diminuez la température d'arrivée d'eau froide.

15. Maintenance

AVERTISSEMENT Électrocution

Déconnectez l'appareil du secteur sur tous les pôles avant toute intervention.

Vidange de l'appareil

Vous pouvez vidanger l'appareil pour les travaux de maintenance.

AVERTISSEMENT Brûlure

Lors de la vidange de l'appareil, de l'eau brûlante peut s'écouler.

▶ Fermez la vanne d'arrêt à 3 voies ou le robinet d'arrêt de la conduite d'arrivée d'eau froide.
▶ Ouvrez tous les robinets de soutirage.
▶ Desserrez les raccords hydrauliques de l'appareil.
▶ Veillez à protéger du gel tout appareil démonté, car celui contient encore de l'eau qui pourrait geler et provoquer des dommages.

Nettoyage du filtre

Nettoyez le filtre situé dans le raccord fileté d'arrivée d'eau froide en cas d'encrassement. Fermez la vanne d'arrêt à 3 voies ou le robinet d'arrêt de la conduite d'arrivée d'eau froide avant de démonter le filtre, nettoyez-le et remontez-le.

16. Données techniques

16.1 Cotes et raccordements

140 478 414 368 44 100 B03 B02 30 35 338 105≤20 35 114 C01606 D0000017973

DHB-E SLi
b02	Passage des câbles électriques I
b03	Passage des câbles électriques II
c01	Arrivée eau froide	Filetage mâle	G 1/2 A
c06	Sortie eau chaude	Filetage mâle	G 1/2 A

Autres branchements possibles

338 b04 50 44 165 b04 b03 47 b02 30 b04 72 35 b04 b04 325 D000019212

		DHB-E SLi
b02	Passage des câbles électriques I
b03	Passage des câbles électriques II
b04	Passage des câbles électriques III

16.2 Schéma électrique

3/PE \~ 380 à 415 V

1 Chauffe
2 Limiteur de sécurité
3 Pressostat de sécurité

Circuit prioritaire avec LR 1-A

1 Câble de commande vers le contacteur du 2e appareil (par exemple radiateur électrique à accumulation).
2 Le contact de commande s'ouvre lorsque le chauffe-eau instantané se met en marche.

16.3 Capacité de production d'eau chaude

La capacité de production d'eau chaude dépend de la tension secteur présente, de la puissance raccordée de l'appareil et de la température d'arrivée d'eau froide. La tension nominale et la puissance nominale figurent sur la plaque signalétique (voir chapitre « Utilisation / Aide au dépannage »).

Puisance raccordée en kW			38 °C Capacité de production d'eau chaude en L/min.
Tension nominale Température d'arrivée d'eau froide
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

Puissance raccordée en kW			50 °C Capacité de production d'eau chaude en L/min.
Tension nominale Température d'arrivée d'eau froide
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

16.4 Domaines d'utilisation / Tableau de conversion

Résistance électrique spécifique et conductivité électrique spécifique (voir chapitre « Installation / Tableau de données »).

Indication normalis-see à 15 °C			20 °C			25 °C
Résistance ≥	Conductivité ≤		Résistance ≥	Conductivité ≤		Résistance ≥	Conductivité ≤
	mS/m	μS/cm		mS/m	μS/cm		mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Pertes de charge

Robinetterie

Perte de charge des robinetteries pour un débit de 10 L/min
Mitigeur monocommande, env.	MPa	0,04 - 0,08
Robinetterie thermostatique, env.	MPa	0,03 - 0,05
Pomme de douche, env.	MPa	0,03 - 0,15

Dimensionnement des conduites

La prise en compte d'une perte de charge de 0,1 MPa est recommandée pour le dimensionnement des conduites de l'appareil.

16.6 Conditions d'incidents

En cas d'incident, des températures de 95 °C maximum sous pression de 1,2 MPa peuvent survenir brièvement dans l'installation.

16.7 Homologations et certificats spécifiques au pays : Allemagne

Un agrément d'essai général administratif attestant l'autorisation d'utilisation au vu des émissions sonores a été obtenu pour cet appareil sur la base des prescriptions urbanistiques régionales.

STIEBEL ELTRON DIN 4109 PA-IX 6816/I LGA

16.8 Indications relatives à la consommation énergétique

Les caractéristiques produit correspondent aux prescriptions de la directive UE sur l'éco-conception applicable aux produits liés à l'énergie (ErP).

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A DHB-E 18/21/24 SLi DHB-E 27 SLi
		232013	232014	232015	232016	232017
Fabricant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil de charge		S	S	S	S	S
Classe d'efficacité énergétique		A	A	A	A	A
Consommation annuelle d'électricité	kWh	472	472	477	477	481
Rendement énergétique	%	39	39	39	39	39
Réglage de température départ usine	°C	60	60	60	60	60
Niveau de puissance acoustique	dB(A)	15	15	15	15	15
Indications particulières concernant les mesures d'efficacité		aucune	aucune	aucune	Indications pour Pmax.	aucune

16.9 Tableau de données

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi										25 A		DHB-E 18/21/24 SLi		DHB-E 27 SLi
				232013		232014		232015				232016		232017
Données électriques
Tension nominale	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400
Puissance nominale	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Intensité nominale	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Protection électrique	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Phases				3/PE			3/PE			3/PE			3/PE
Fréquence	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-
Résistance spécifique _15 ≥ (pour ∅froid ≤ 25 °C)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900
Conductivité spécifique _5 ≤ (pour ∅froid ≤ 25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111
Résistance spécifique _15 ≥ (pour ∅froid ≤ 45 °C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200
Conductivité spécifique _5 ≤ (pour ∅froid ≤ 45 °C)	μS/cm	833	833	770	833	833	770	833	833	770	833	833	770	833	833
Impédance de réseau maxi-male à 50 Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Raccordements
Raccordement hydraulique			G 1/2 A			G 1/2 A			G 1/2 A				G 1/2 A		G 1/2 A
Limites d'utilisation
Pression maximale admissible	MPa		1			1			1				1		1
Température maximale d'ar-rivée d'eau en chauffage d'appoint	°C		45			45			45				45		45
Valeurs
Température d'arrivée d'eau maximale admissible	°C		60			60			60				60		60
Marche	l/min		>3,0			>3,0			>3,0				>3,0		>3,0
Débit pour perte de charge	l/min		3,1			3,9			5,2				5,2/6,0/6,9		7,7
Perte de charge par débit	MPa	0,07 (0,02 sans limi-teur de débit)			0,11 (0,03 sans limi-teur de débit)			0,08 (0,06 sans limi-teur de débit)			0,08/0,10/0,13 (0,06/0,08/0,10 sans limiteur de débit)			0,16 (0,12 sans limi-teur de débit)
Limitation de débit à	l/min		4,0			4,0			7,5				7,5/7,5/8,5		8,5
Mise à disposition d'eau chaude sanitaire	l/min		5,6			6,9			9,2				9,2/10,7/12,3		13,8
Δθ pour mise à disposition	K		28			28			28				28		28
Données hydrauliques
Capacité nominale	I		0,4			0,4			0,4				0,4		0,4
Versions
Puissance de raccordement sélectionnable			-			-			-				X		-
Réglage de la température	°C		30 - 60			30 - 60			30 - 60				30 - 60		30 - 60
Classe de protection			1			1			1				1		1
Bloc isolant		Matière synthétique			Matière synthétique			Matière synthétique				Matière synthétique			Matière synthétique
Générateur de chaleur système de chauffe			Fil nu		Fil nu Fil nu						Fil nu Fil nu
Capot et paroi arrière		Matière synthétique			Matière synthétique			Matière synthétique				Matière synthétique			Matière synthétique
Couleur			blanc		blanc			blanc				blanc			blanc
Indice de protection (IP)			IP25		IP25			IP25				IP25			IP25
Dimensions
Hauteur	mm		478		478			478				478			478
Largeur	mm		225		225			225				225			225
Profondeur	mm		105		105			105				105			105
Poids
Poids	kg		3,6		3,6			3,6				3,6			3,6

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.

BIJZONDERE INFO

BEDIENING

Aansluitvermogen in kW 38 °C warmwatervermogen in U/min.
Nominale spanning Koudwatertoevoertemperatuur
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1			3,2	3,6	4,1	4,8
	11,0		3,5	3,9	4,5	5,2
12,0			3,8	4,3	4,9	5,7
12,2			3,9	4,4	5,0	5,8
	13,2		4,2	4,7	5,4	6,3
	13,5		4,3	4,8	5,5	6,4
13,6			4,3	4,9	5,6	6,5
		14,2	4,5	5,1	5,8	6,8
		14,5	4,6	5,2	5,9	6,9
	15,0		4,8	5,4	6,1	7,1
16,2			5,1	5,8	6,6	7,7
16,3			5,2	5,8	6,7	7,8
	18,0		5,7	6,4	7,3	8,6
19,0			6,0	6,8	7,8	9,0
		19,4	6,2	6,9	7,9	9,2
	21,0		6,7	7,5	8,6	10,0
21,7			6,9	7,8	8,9	10,3
		22,6	7,2	8,1	9,2	10,8
23,5			7,5	8,4	9,6	11,2
	24,0		7,6	8,6	9,8	11,4
24,4			7,7	8,7	10,0	11,6
		25,8	8,2	9,2	10,5	12,3
	26,0		8,3	9,3	10,6	12,4
	27,0		8,6	9,6	11,0	12,9

Jmenovité napětí Teplota přiváděné studené vody
380 V 400 V 415 V 5 °C 10 °C			15 °C	20 °C
10,1			4,4	5,2	6,3	8,0
	11,0		4,8	5,6	6,8	8,7
12,0			5,2	6,1	7,5	9,5
12,2			5,3	6,2	7,6	9,7
	13,2		5,7	6,7	8,2	10,5
	13,5		5,8	6,9	8,4	10,7
13,6			5,9	6,9	8,4	10,8
		14,2	6,1	7,2	8,8	11,3
		14,5	6,3	7,4	9,0	11,5
	15,0		6,5	7,7	9,3	11,9
16,2			7,0	8,3	10,1	12,9
16,3			7,1	8,3	10,1	12,9
	18,0		7,8	9,2	11,2	14,3
19,0			8,2	9,7	11,8	15,1
		19,4	8,4	9,9	12,0	15,4
	21,0		9,1	10,7	13,0	16,7
21,7			9,4	11,1	13,5	17,2
		22,6	9,8	11,5	14,0	17,9
23,5			10,2	12,0	14,6	18,7
	24,0		10,4	12,2	14,9	19,0
24,4			10,6	12,4	15,2	19,4
		25,8	11,2	13,2	16,0	20,5
	26,0		11,3	13,3	16,1	20,6
	27,0		11,7	13,8	16,8	21,4

Jmenovité napětí Teplota přiváděné studené vody
380 V	400 V	415 V	5 °C	10 °C	15 °C	20 °C
10,1				3,2	3,6	4,1
	11,0			3,5	3,9	4,5
12,0				3,8	4,3	4,9
12,2				3,9	4,4	5,0
	13,2			4,2	4,7	5,4
	13,5			4,3	4,8	5,5
13,6				4,3	4,9	5,6
			14,2	4,5	5,1	5,8
			14,5	4,6	5,2	5,9
	15,0			4,8	5,4	6,1
16,2				5,1	5,8	6,6
16,3				5,2	5,8	6,7
	18,0			5,7	6,4	7,3
19,0				6,0	6,8	7,8
			19,4	6,2	6,9	7,9
	21,0			6,7	7,5	8,6
21,7				6,9	7,8	8,9
			22,6	7,2	8,1	9,2
23,5				7,5	8,4	9,6
	24,0			7,6	8,6	9,8
24,4				7,7	8,7	10,0
			25,8	8,2	9,2	10,5
	26,0			8,3	9,3	10,6
	27,0			8,6	9,6	11,0

7-9, rue des Selliers

B.P 85107 | 57073 Metz-Cédex 3

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.fr

Hungary

STIEBEL ELTRON Kft.
