BEDIENUNGSANLEITUNG DHBE 24 SLi electronic STIEBEL ELTRON

BEDIENUNG UND INSTALLATION

OPERATING AND INSTALLATION

UTILISATION ET INSTALLATION

GEBRUK EN INSTALLATIE

OBSŁUGA I INSTALLACJA

OBSLUHA A INSTALLACE

Elektronisch geregelter Durchlauferhitzer | Electronically controlled instantaneous water heater | Chauffe-eau instantanés à régulation électronique | Elektronisch geregelde doorstromer | Elektronicznie regulowany przyteptywowy ogrzewacz wody | Elektronicky regulovány prütokový ohřivač

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3
1.2 Andere Markierungen in dieser Dokumentation 3
1.3 MaBeinheiten 3
2. Sicherheit 3
2.1 Bestimmungsgemäß Verwendung 3
2.2 Allgemeine Sicherheitshinweise 3
2.3 Prüfzeichen 4
3.Gerätebeschreibung 4
4. Bedienung 4
4.1 Einstellungsempfehlungen 4
4.2 Temperaturbegrenzung/Verbruhschutz 4
5. Reinigung, Pflege und Wartung 5
6.Problebehebung 5

INSTALLATION

1. Sicherheit 6
   7.1 Allgemeine Sicherheitshinweise 6
   7.2 Vorschriften, Normen und Bestimmungen 6

8.1 Lieferumfang 6
8.2 Zubehör 6

1. Vorbereitungen 7
   9.1 Montageort 7
   9.2 Wasserinstallation 7
   9.3 Gerät mit umschaltbarer Anschlussleistung 8

8.Gerätebeschreibung 6
10. Montage 8
10.1 Standardmontage 8
10.2 Montage abschreiben 10
11. Inbetriebnahme 10
11.1 Erstinbetriebnahme 10
11.2 Wiederinbetriebnahme 11
12. AuBerbetriebnahme 11
13. Montage-Alternativen 11
13.1 Elektroanschluss Unterputz oben 11
13.2 Elektroanschluss Aufputz 11
13.3 GroBe Leiterquerschnitte beim Elektroanschluss unter 11

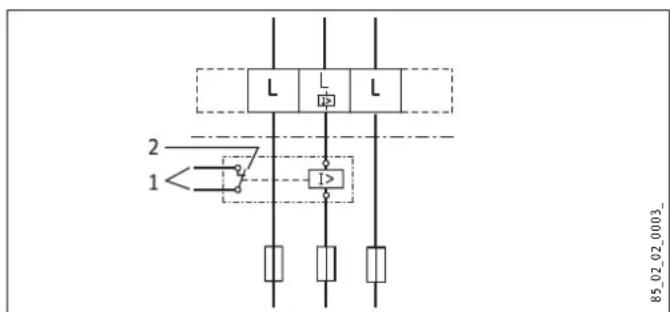

13.4 Anschluss eines Lastabwurfrelais 12
13.5 Wasserinstallation Aufputz 12
13.6 Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting 12
13.7 Wasserinstallation Aufputz, Montage der Gerätekappe 12
13.8 Montage Rückwandunterteil bei Aufputz-Schraubanschluss 13
13.9 Wandaufhängung bei Geräteausstausch 13

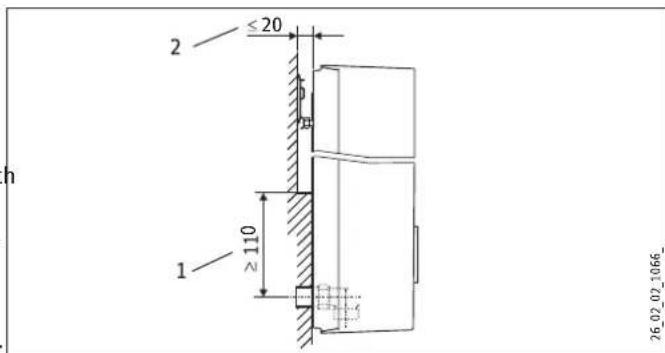

13.10 Installation bei Fliesensversatz 13

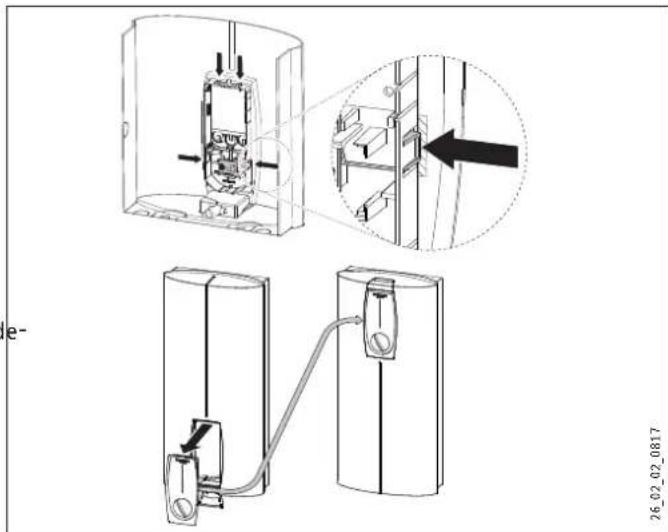

13.11 Gedrehte Gerätekappe 13
13.12 Temperaturbegrenzung/Verbruhschutz 14

1. Störungsbehebung 15
2. Wartung 16
3. Technische Daten 16

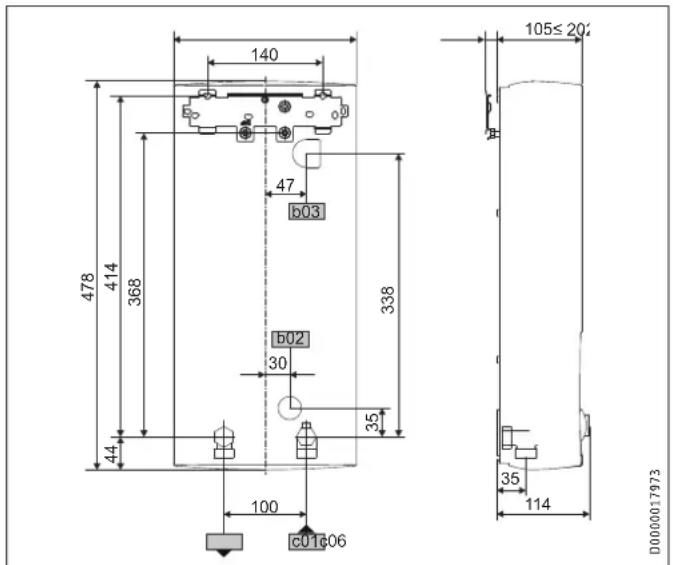

   16.1 Maße und Anschlüsse 16

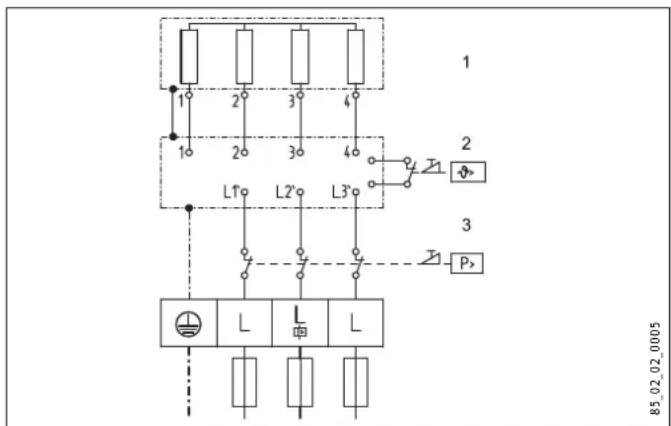

   16.2 Elektroschaltplan 16
   16.3 Warmwasserleitung 17
   16.4 Einsatzbereiche / Umrechnungstabelle 17
   16.5 Druckverluste 17
   16.6 Storfallbedingungen 17
   16.7 Landesspezifische Zulassungen und Zeugnisse: Deutschland 18
   16.8 Angaben zum Energieverbrauch 18
   16.9 Datentabelle 19

GARANTIE

UMWELT UND RECYCLING

BESONDEREHINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät spiel. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Verbrennungsgefahr: Die Armatur kann eine Temperatur von über 60^ annehmen.
- Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage" beschrieben.
- Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle").
- Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren" beschrieben.

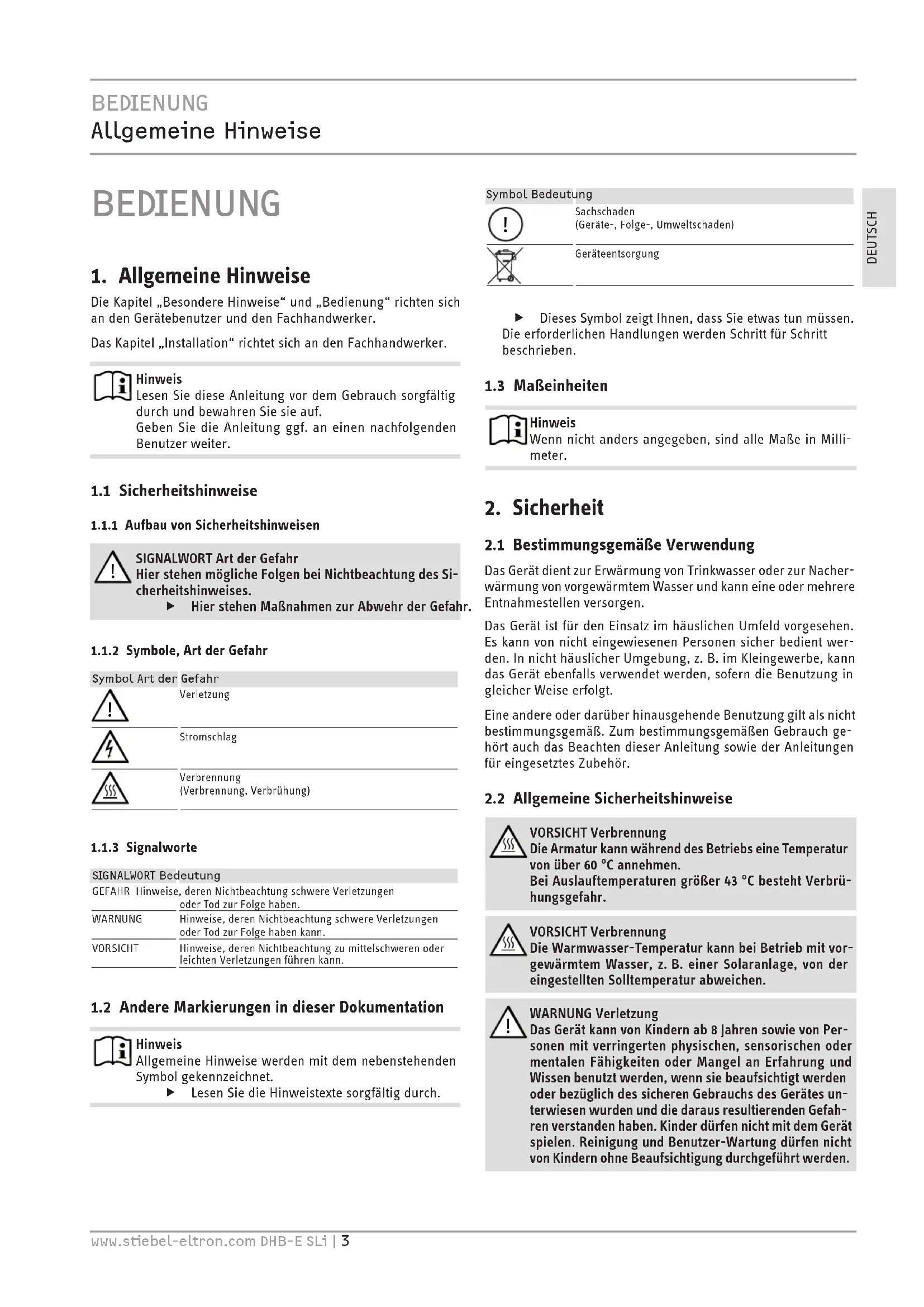

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise" und „Bedienung" richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen SieThese Anleitung vor dem Gebrauch sorgfaltig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitschinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitschinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen

oder Tod zur Folge haben.

WARNING Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Gerä-, Folge-, Umweltschaden)

Geräteentsorgung

• Dieses Symbol zeigt Ohnen, dass Sie etwas tun,müssen. Die erforderlichen Handlungen werden Schritt fur Schritt beschreiben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Geräd dient zur Erwärung von Trinkwasser oder zur Nacherwärung von vorgewärmtem Wasser und kann eine oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht hämlicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfls verbendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemüssen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60^ annehmen.

Bei Auslauftemperaturen großer 43^ besteht Verbru-hungsgefahr.

VORSICHT Verbrennung

Die Warmwasser-Temperatur kann bei Betrieb mit vorgewärmtem Wasser, z. B. einer Solaranlage, von der eingestellten Soltemperatur abweichen.

WARNING Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schätzen.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Der elektronisch geregelte Durchlauferhitzer halt die Auslauftemperatur unabhängig von der Zulauftemperatur bis zur Leistungs-grenze konstant.

Das Gerät erwarmt das Wasser direkt an der Entnahmestelle, sobald Sie das Warmwasserventil an der Armatur öffnen. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.

Einschaltmenge siehe Kapitel „Installation/Technische Daten /Datentabelle, Ein".

Die Warmwasserleistung hangt von der Kaltwassertemperatur, der Heizleistung, der Durchflussmenge und der eingestilten Wunschtemperatur ab.

Wenn die maximale Zulauftemperatur für Nacherwärnung über-schritten wird, erfolgt keine Nacherwärnung.

Warmwasser-Temperatur

Die Warmwasser-Auslauftemperatur konnen Sie stufenlos einstellen.

Temperaturbegrenzung/Verbruhschutz

Die maximale Auslauftemperatur kann für das Gerät auf 43^ begrenzt werden. Sprechen Sie hierzu ihren Fachhandwerker an.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffman- tel. Das Heizsystem ist (sowohl) fur kalkarme als auch kalkhaltige Wasser geeignet und gegen Verkalkung weltgehend unempfindlich. Das Heizsystem sorgt fur eine schnelle und effiziente Warmwasserversorgung.

Hinweis

Das Gerät ist mit einer Luftferkennung ausgestattet, die eine Beschädigung des Heizsystems weltgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet das Gerät die Heizleistung für eine Minute aus und schützt somit das Heizsystem.

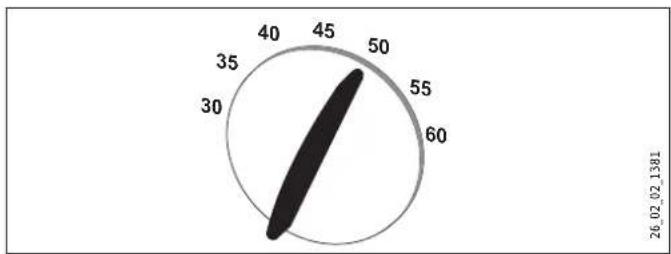

4. Bedienung

Drehen Sie den Temperatur-Einstellknopf in die gewünschte Position.

Wenn bei voll geöffneter Armatur und maximaler Temperaturestellung keine ausreichende Auslauftemperatur erreicht wird, fließt mehr Wasser durch das Gerät, als der Heizkörper erwärmen kann.

Reduzieren Sie die Durchflussmenge an der Armatur.

4.1 Einstellungsempfehlungen

Thermostat-Armatur

Wenn Sie das Gerät mit einer Thermostat-Armatur betreiben, empfehlen wir Ihnen, die Temperatur am Gerät auf die maximale Temperatur einzustellen. Die gewünschte Temperatur stellen Sie dann an der Thermostat-Armatur ein.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden.

Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
Offnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind.
Schalten Sie die Netzspannung wieder ein.

4.2 Temperaturbegrenzung/Verbruhschutz

Die maximale Auslauftemperatur kann für das Gerät auf 43^ begrenzt werden. Sprechen Sie hierzu ihren Fachhandwerker an.

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.
Kontrollieren Sie regelmäßige die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmittel entfern.

6. Problembehebung

Problem Ursache Behebung
Das Gerät schaltet bzw. voll geöffnetem Warm- wasserventil nicht ein.	Es liegt keine Spannung an.	Prüfen Sie die Sicherun- gen in der Hausinstal- lation.
	Der Strahlregler in der Armatur oder der Dusch- kopf ist verkalkt oder verschmutzt.	Reinigen und / oder ent- kalken Sie den Strahlreg- ler oder den Duschkopf.
Während warmes Wasser entnommen wird, fließt kurzzeitig kaltes Wasser.	Die Luftferkennung er- kennt Luft im Wasser und schaltet die Heizleistung kurzzeitig ab.	Das Gerät Goes nach 1 Minute selbständig wieder in Betrieb.
Wunschtemperatur > 45 °C wird nicht er- reicht.	Wasserzufuhr wurde un- terbrochen.	Entlüften Sie das Gerät und die Kaltwasser-Zu- leitung (siehe Kapitel „Bedienung / Einstel- lungsempfehlungen / Nach Unterbrechung der Wasserversorgung").
	Kaltwasser-Zulauftempe- ratur ist > 45 °C.	Verringern Sie die Kalt- wasser-Zulauftempe- ratur.

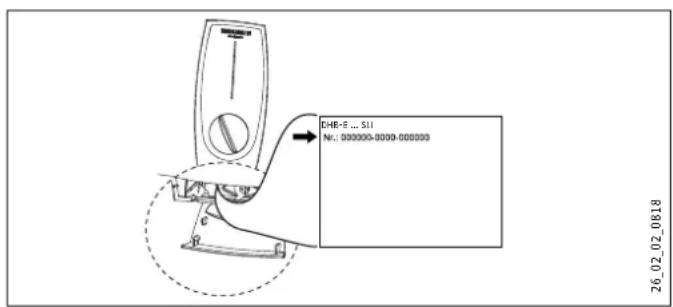

Konnen Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur betteren und schnellenen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitschinweise

Wir gewährleisten eine einwandfrei Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimme Original-Zubehör und die originen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die max. zulässige Zulauftemperatur (siehe Kapitel „Installation / Technischen Daten / Datentabelle“). Bei hohenen Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatarmatur (siehe Kapitel „Installation / Gerätebeschreibung / Zubehör“) können Sie die Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz berücksichtigten Sie den niedrigsten elektrischen Widerstand des Wassers (siehe Kapitel „Installation / Technischen Daten / Datentabelle"). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei ihrem Wasserversorgungs-Tunernheiten.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geleiefert:

Wandaufhangung
- Montageschablone
-2Doppelnippel
- Kaltwasser 3-Wege-Kugelabspperrventil
- Warmwasser T-Stück
- Flachdichtungen
- Sieb
Durchflussmengen-Begrenzer
-Kunststoff-Formscheibe
-Kunststoff-Verbindungsstücke / Montagehilfe
- Kappen- und Rückwand-Führungsstücke

8.2 Zubehor

Armaturen

• MEKD-Einhebel-Küchen-Druckarmatur
  -MEBD-Einhebel-Badewannen-Druckarmatur

Wasserstopfen G 1 / 2 A

Wenn Sie andere als die im Zubehör empfohlenen Aufputz-Druckarmaturen einsetzen, verwenden Sie die Wasserstopfen.

Montageset Aufputz-Installation

• Lötverschraubung Kupferrohr für Lötanschluss 0 12 mm
• Press-Fitting Kupferrohr
• Press-Fitting Kunststoffrohr (geeignet für Vega: Sanfix-Plus oder Sanfix-Fosta)

Universal-Montagerahmen

• Montagerahmen mit elektrischen Anschlüssen

Rohrbausatz-Untertischgeräte

Wenn Sie die Wasseranschluss (G 3/8 A) oberhalb des Gerätes anschlieben, benötigen Sie den Bausatz für die Untertischmontage.

Rohrbausatz-Versatzmontage

Wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90 mm nach unten benötigen, verwenden Sie diesen Rohrbausatz.

Rohrbausatz-Gas-Wasserheizer-Austausch

Wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthalt, benötigten Sie diesen Rohrbausatz.

Rohrbausatz DHB-Wassersteckkupplungen

Wenn die vorhandene Installation Wasser-Steckanschlüsse von einem DHB enthalt, verwenden Sie die Wassersteckkupplungen.

Lastabwurfrelais (LR 1-A)

Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-. moglich eine Vorrangschaltung des Durchlauferhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.

ZTA 3/4 - Zentral-Thermostat-Armatur

Thermostat-Armatur für zentrale Vormischung, zum Beispiel bei Betrieb eines Durchlauferhitzers mit einer Solaranlage.

INSTALLATION

Vorbereitungen

9. Vorbereitungen

9.1 Montageort

Sachschaden

Die Installation des Gerätesarf nur im frostfreiern Raum erfolgen.

• Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.

Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

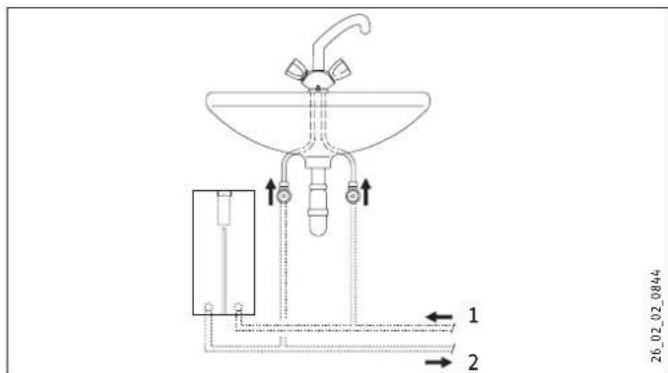

Untertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

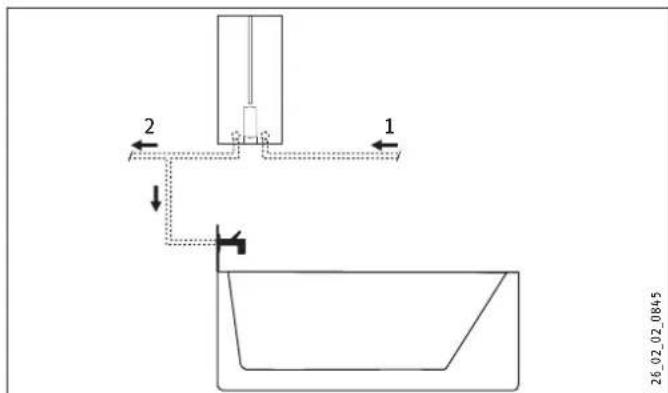

Ubertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Hinweis

Montieren Sie das Gerät an der Wand. Die Wand muss ausreichend tragfähig sein.

9.2 Wasserinstallation

• Ein Sicherheitsventil ist nicht erforderlich.
  Spulen Sie die Wasserleitung gut durch.

Armaturen

Verwenden Sie geeignete Druckarmaturen (siehe Kapitel „Installation/ Gerätebeschreibung / Zubehör"). Offene Armaturen sind nicht zulässig.

Hinweis

Das 3-Wege-Kugelabsperrentil im Kaltwasser Zulauf)dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Das 3-Wege-Kugelabsperrentil dient zur Absper-rung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

-Kaltwasser-Zuleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrrohr, Kupferrohr oder Kunststoffrohr

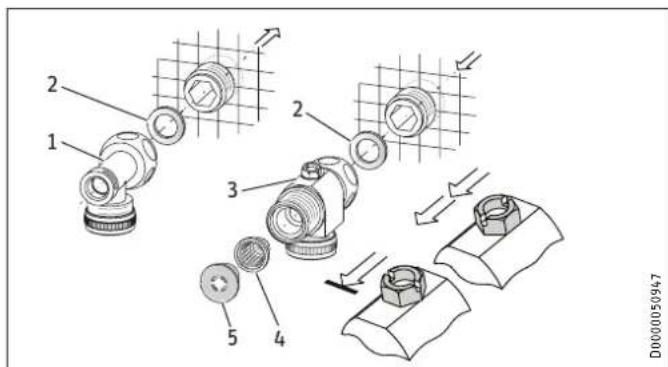

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle").

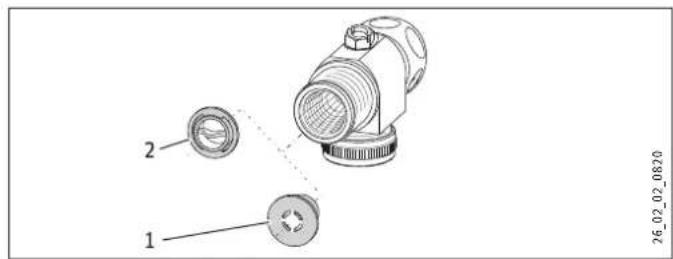

Volumenstrom

Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Installation / Technische Daten / Datentabelle“, Ein) zum Einsatz den Gerätes erreicht wird.
Falls der benöttige Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird, erhöhen Sie den Wasserleitungsdruck. Wenn der Volumenstrom betrz Erhöhung nicht erreicht wird, bauen Sie den Durchflussmengen-Begrenzer aus und die Kunststoff-Formscheibe ein.

1 Durchflussmengen-Begrenzer
2 Kunststoff-Formscheibe

Hinweis

Damit die Thermostat-Armatur richtig Funktioniert, dürfen Sie den Durchflussmengen-Begrenzer nicht gegen die Kunststoff-Formscheibe austauschen.

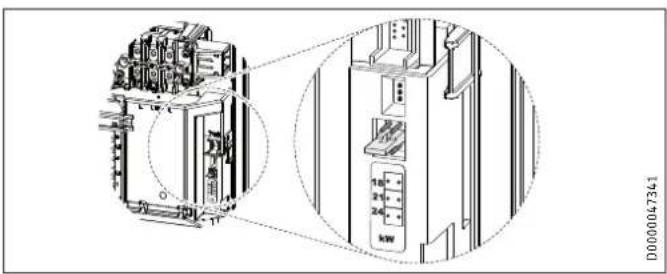

9.3 Gerät mit umschaltbarer Anschlussleistung

Das Gerät DHB-E 18/21/24 SLi ist im Anlieferungszustand auf 21 kW geschaltet. Soll das Gerät mit einer anderen Leistung installiert werden, müssen Sie folgende Schritte vornehmen:

• Stecken Sie den Codierstecker entsprechend der gewählten Leistung, währbare Leistung und Absicherung des Gerätes siehe „Installation / Technische Daten / Datentabelle".
  Kreuzen Sie die gewählte Leistung auf dem Typenschild an. Verwenden Sie damit einen dokumentenechten Stift.
• Setzen Sie den der Geräteleistung entsprichenden Durchflussmengen-Begrenzer ein (siehe Kapitel „Installation/Technische Daten / Datentabelle").

10. Montage

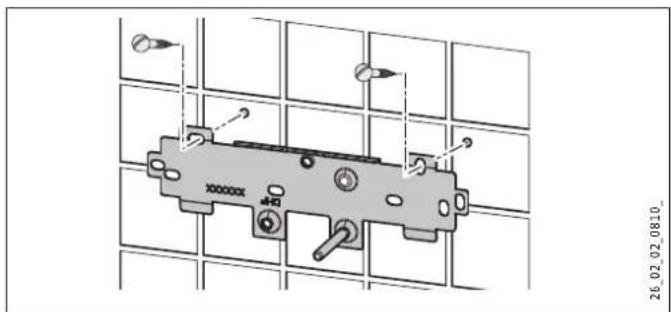

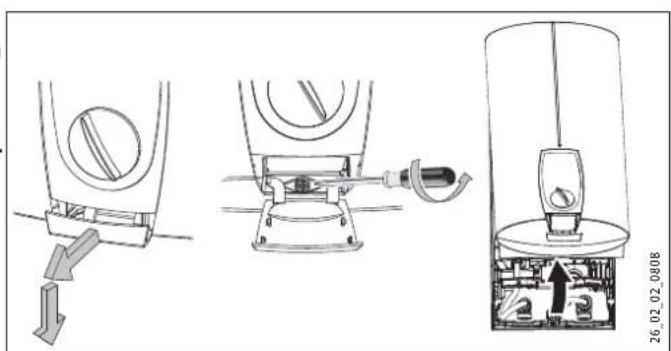

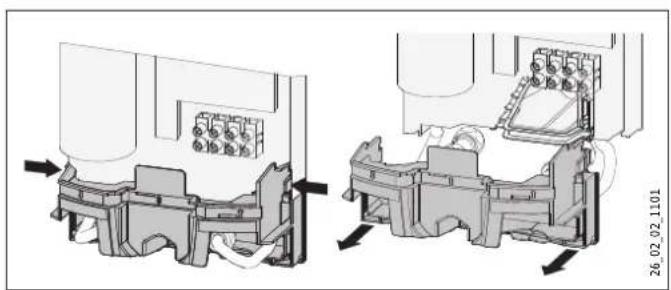

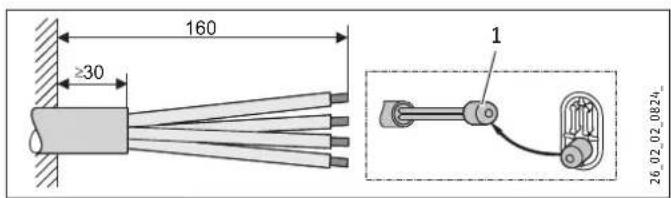

Standardmontage

-Elektraoanschluss unten,Unterputz-Installation
- Wasseranschluss Unterputz-Installation

Weitere Montagemöglichkeiten siehe Kapitel „Installation / Montage-Alternativen":

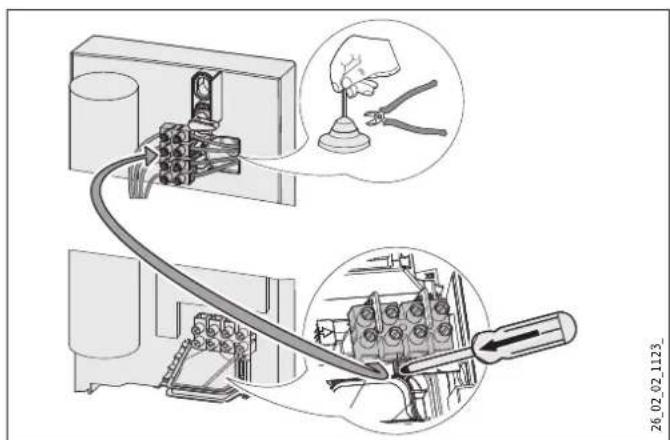

-Elektraoanschluss Unterputz oben
-Elektroanschluss Aufputz

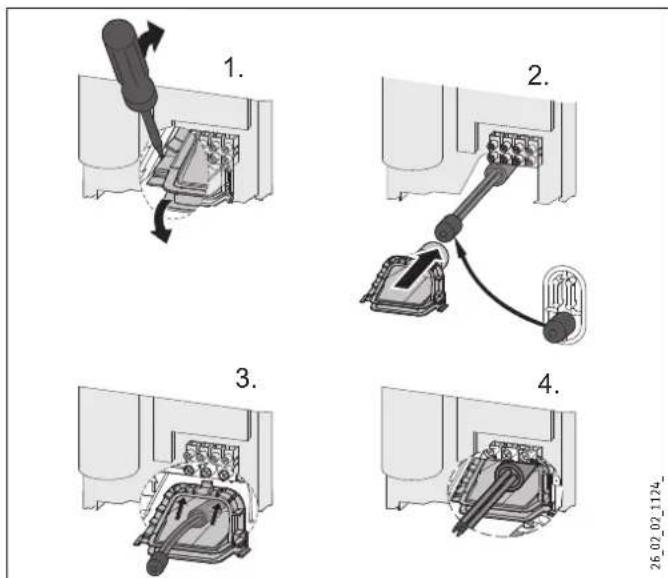

- Großle Leiterquerschnitte beim Elektroanschluss unter
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting

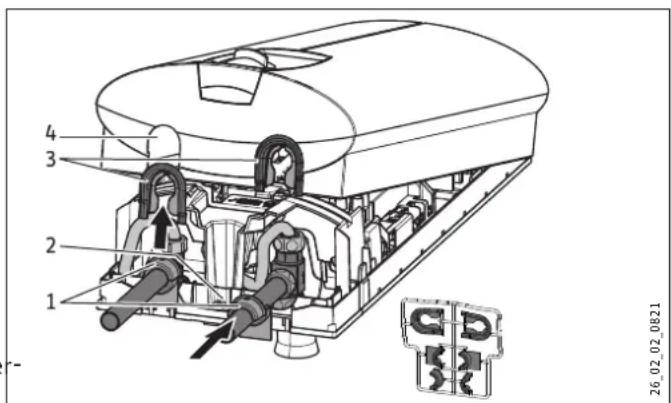

- Wasserinstallation Aufputz, Montage der Gerätekappe

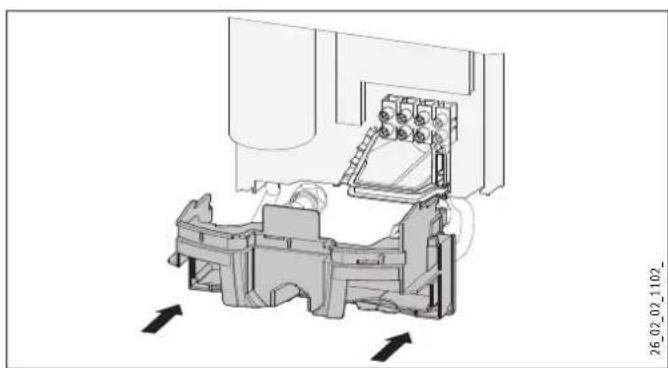

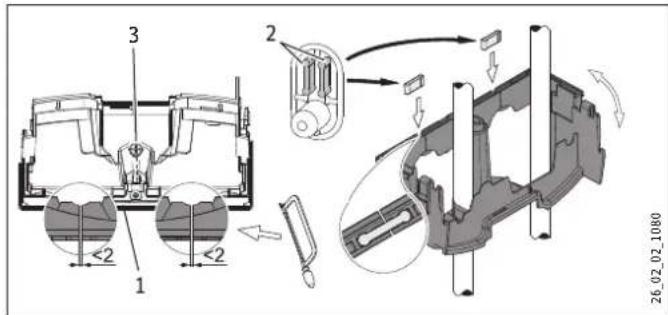

- Montage Rückwandunterteil bei Aufputz-Schraubanschluss

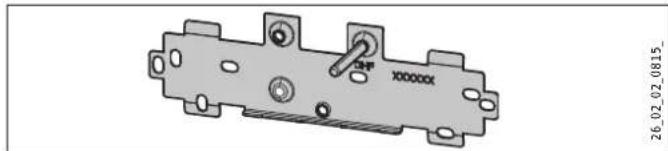

- Wandaufhängung bei Geräteustausch
Installation bei Flieserverzatz
- Gedrehte Gerätekappe
- Temperaturbegrenzung/Verbrühschutz

10.1 Standardmontage

Gerätöffnen

Offnen Sie das Gerät, indem Sie die Klappe nach vorn und unten zieren, die Schraube losen und die Gerätekappe aufschemken.

Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drucken und das Rückwandunterteil nach vorn abziehen.

NetzanschlusskabelVBorbereiten

1 Montagehilfe

Bereiten Sie das Netzanschlusskabel vor.

Wandaufhängung montieren

Zeichen Sie die Bohrlocher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich ein Befestigungsloch im unteren Teil der Schablone anziehnen.

INSTALLATION

Montage

Bohren Sie die Locher und befestigen Sie die Wandaufhan-Gerat montieren

gung an 2 Punkten mit geeignetem Befestigungsmaterial (Schrauben und Dubel gehoren nicht zum Lieferumfang).

Montieren Sie die Wandaufhängung.

Wasseranschluss herstellen

Sachschaden

Führer Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

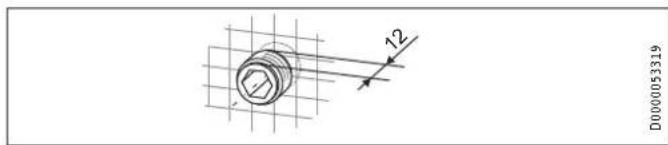

Dichten und schrauben Sie die Doppelnippel ein.

1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Durchflussmengen-Begrenzer oder Kunststoff-Form-scheibe (siehe Kapitel „Installation / Wasserinstallation / Volumenstrom")

Hinweis

Beim DHB-E 18/21/24 Sli wird ein zweiter Durchflussmengen-Begrenzer mitgeliefert. Setzen Sie den der Geräteleistung entsprechenden Durchflussmengen-Begrenzer ein (siehe „Volumenstrom-Begrenzung" im Kapitel „Installation / Technische Daten / Datentabelle"):

4,0 l/min = rosa
7,5 l/min = blau
8,5 l/min = grun

Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperventil mit jeweils einer Flachdichtung auf die Doppelnippel.

Sachschaden

Das 3-Wege-Kugelabsperventil im Kaltwasser Zulauf)dürfen Sie nicht zum Drosseln des Durchflusses verwenden.

Zur leichteren Montage drucken Sie die Kabeltülle des oberen Elektroanschlusses von hinterin in die Rückwand hinein.
Entfernen Sie die Transport-Schutzstopfen aus den Wasseranschlüssen.
▶ Nehmen Sie den Befestigungsknebel aus dem oberen Teil der Rückwand hersaus.
Führer Sie das Netzanschlusskabel von hinteren durch die Kabeltülle, bis das Netzanschlusskabel am Kabelmantel anliegt. Richten Sie das Netzanschlusskabel aus.

Wenn der Querschnitt des Netzanschlusskabels >6mm^2 vergroßern Sie das Loch in der Kabeltülle.

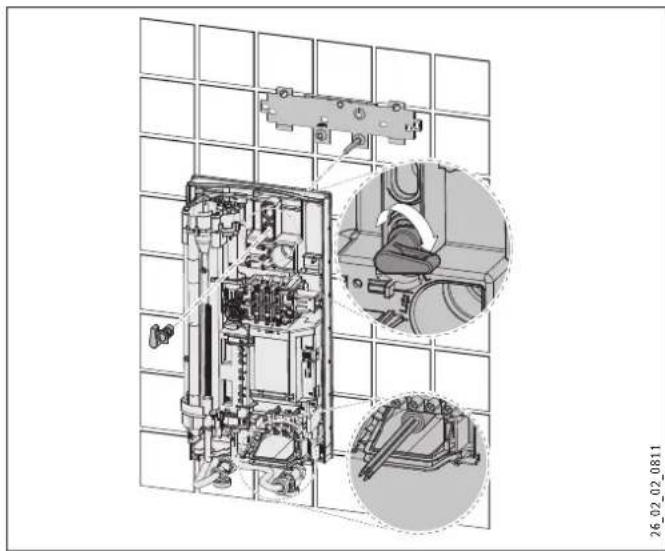

Drücken Sie das Gerät über den Gewindebolzen der Wandlaufhängung, sodass die Weichdichtung durchstoßen wird. Verwenden Sie ggf. einen Schraubendreher.
- Stecken Sie den Befestigungsknebel auf den Gewindebolzenden Wandaufhängung.
Drücken Sie die Rückwand fest an. Verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90^ .

Schrauben Sie die Rohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden

Für die Funktion des Gerätes muss das Sieb eingebaut sein.

Prufen Sie beim Geräteausstausch, ob das Sieb vorhanden ist.

Elektröanschluss herstellen

WARNING Stromschlag

Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNING Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden konnen.

WARNING Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Schlieben Sie das Netzanschlusskabel an die Netzanschluss klemme an (siehe Kapitel „Installation / Technische Daten / Elektroschaltpläne").

Rückwandunterteil montieren

Montieren Sie das Rückwandunterteil in die Rückwand. Raten Sie das Rückwandunterteil ein.
Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel losen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Wenn die Geräterückwand nicht anliegt, konnen Sie das Gerät unter mit einer zusätzlichen Schraube befestigen.

10.2 Montage abschreiben

Offnen Sie das 3-Wege-Kugelabsperrentil oder das Absperrentil in der Kaltwasser-Zuleitung.

11. Inbetriebnahme

WARNING Stromschlag

Die InbetriebnahmearfurdurichenFachhandwerker unter derBeachtung der Sicherheitsvorschriftenerfolgen.

11.1 Erstinbetriebnahme

• Offnen und schlieben Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
  Führer Sie eine Dichteitskontrolle durch.
  Aktivieren Sie den Sicherheitsdruckbegrenzer bei FlieBdruck, indem Sie die Rücksetztaste fest eindrücken (das Gerat wird mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert).
• Stecken Sie den Stecker vom Sollwertgeber-Kabel auf die Elektronik.
• Montieren Sie die Gerätekappe. Prüfen Sie den Sitz der Gerätekappe.
  Befestigen Sie die Gerätekappe mit der Schraube.
  Schalten Sie die Netzspannung ein.
  ▶ Kalibrieren Sie die Temperatur. Drehen Sie den Temperatur-Einstellknopf zum Rechts- und Linksanschlag.
  Ziehen Sie die Schutzfolie von der Bedienblende ab.
  Prufen Sie die Arbeitsweise des Gerätes.

Übergabe des Gerätes

Erklärern Sie dem Benutzer die Funktion des Gerätes und machen Sieihn mit dem Gebrauch des Gerätes vertraut.
Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
Übergeben Sie diese Anleitung.

INSTALLATION

Außerbetriebnahme

11.2 Wiederinbetriebnahme

Sachschaden

Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden.

Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
Offnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind.
Schalten Sie die Netzspannung wieder ein.

12. Außerbetriebnahme

Trennen Sie das Gerät allpolig vom Netzanschluss.
Entleeren Sie das Gerät (siehe Kapitel „Installation / Wartung / Gerät entleeren").

13. Montage-Alternative

13.1 Elektroanschluss Unterputz oben

Schneiden Sie die Kabeltülle für das Netzanschlusskabel auf.
Drucken Sie den Rasthaken zur Befestigung der Netzanschlussklemme herunter. Ziehen Sie die Netzanschlussklemme hersus.
- Versetzen Sie die Netzanschlussklemme im Gerät von unter nach oben. Befestigen Sie die Netzanschlussklemme, indem sie unter den Rasthaken schieben.
Verlegen Sie die Schaltlitzen unter der Litzenführung.

13.2 Elektroanschluss Aufputz

Hinweis

Bei dieser Anschlussartändert sich die Schutzart des Gerätes.

• Andern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kastchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber Heraus (Positionen siehe Kapitel „Installation/Technische Daten/Maße und Anschüsse"). Entgraten Sie bei Bedarf scharfe Kanten mit einer Feile.
Führer Sie das Netzanschlusskabel durch die Kabeltülle. Schließen Sie das Netzanschlusskabel an die Netzanschluss-klemme an.

13.3 GroBe Leiterquerschnitte beim Elektroanschluss unter

Wenn Sie große Leiterquerschnitte verwenden, konnen Sie die Kabeltülle nach der Montage des Gerätes montieren.

Vor der Montage des Gerätes drücken Sie die Kabeltülle mit-hilfe eines Schraubendrehers hereaus.
Schieben Sie die Kabeltülle über das Netzanschlusskabel. Verwenden Sie die Montagehilfe aus dem Lieferumfang. Bei einem Querschnitt >6mm^2 vergroßern Sie das Loch in der Kabeltülle.
Schiebern Sie die Kabeltülle in die Rückwand. Rasten Sie die Kabeltülle ein.

13.4 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektro-Speicherheizgeräte, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden

Schlieben Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichnete Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Installation / Technische Daten / Elektroschaltpläne").

13.5 Wasserinstallation Aufputz

Hinweis

Bei dieser Anschlussartändert sich die Schutzart des Gerätes.

Andern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kastchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

Montieren Sie Wasserstopfen mit Dichtungen, um den Unteputzanschluss zu verschiedenen. Bei den Armaturen aus dem „Zubehör“ gehören die Wasserstopfen und Dichtungen zum Lieferumfang. Für andere als von uns empfohlene Druckarmaturen können Sie Wasserstopfen und Dichtungen als „Zubehör" bestellen.
Montieren Sie eine geeignete Druckarmatur.
Legen Sie das Rückwandunterteil unter die Anschlussrohr der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabspperrventil.

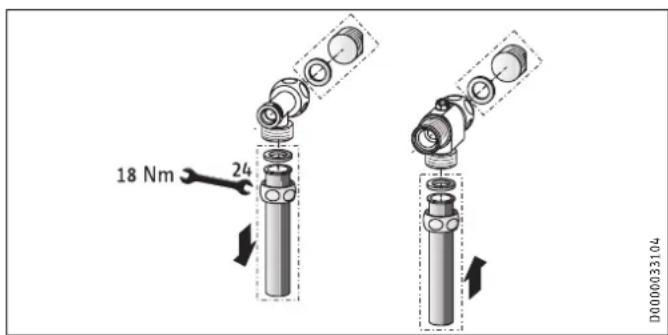

13.6 Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting

Sie können mit dem Zubehör „Lotanschluss" oder „Press-Fitting" Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen verbinden.

Beim „Lötanschluss" mit einem Schraubanschluss für 12 mm Kupfer-Rohrleitungen müssen Sie wie folgt vorgehen:

Schieben Sie die Überwurfmuttern über die Anschlussrohe.
Verlöten Sie die Einlegeteile mit den Kupferleitungen.
Legen Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabsperrventil.

Hinweis

Beachten Sie die Hinweise des Armaturenherstellers.

13.7 Wasserinstallation Aufputz, Montage der Gerätekappe

1 Rückwand-Führungsstücke
2 Schraube
3 Kappen-Führungsstücke
4 Durchführungssoffnung

Brechen Sie die Durchführungssoffnungen in der Gerätekappesauber hersus. Benutzen Sie bei Bedarf eine Feile.

Hinweis

Sie konnen bei einem leichten Versatz der Anschlussrohre die Kappen-Führungsstücke verwenden.

Beim großeren Versatz der Anschlussrohre montieren Sie die Rückwand-Führungsstücke nicht.

Bei der Montage der Anschlussrohre ohne Versatz brechen Sie die Lippen der Kappenfuhrungsstücke hereus.
Rasten Sie die Kappen-Führungsstücke in die Durchführungssöffnungen ein.
- Setzen Sie die Rückwand-Führungsstücke auf die Rohre. Schieben Sie sie zusammen. Anschließlich schieren Sie die Führungsstücke bis zum Anschlag an die Rückwand.
Befestigen Sie die Rückwand unter mit einer Schraube.
- Wenn Sie flexible Wasser-Anschlussleitungen verwenden, verhindern Sie das Verdrehen der Rohrbögen (Bajonett-Verbindungen im Gerät).

INSTALLATION

Montage-Alternative

13.8 Montage Rückwandunterteil bei Aufputz-Schraubanschluss

Bei Verwendung von AP-Schraubanschlüssen kann das Rückwand-Unterteil auch nach der Armaturenmontage montiert werden. Dazu sind folgende Schritte notig:

Sagen Sie das Rückwand-Unterteil auf.
Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen.
- Stecken Sie die Verbindungsstücke von hinten in das Rückwand-Unterteil ein.
Rasten Sie das Rückwand-Unterteil in die Rückwand ein.
Befestigen Sie das Rückwand-Unterteil mit einer Schraube.

1. Rückwand-Unterteil
   2 Verbindungsstücke aus dem Beipack
   3 Schraube

13.9 Wandaufhängung bei Geräteustausch

Eine vorhandene Wandaufhängung von STIEBEL ELTRON kann bei Geräteausstausch verwendet werden (Ausnahme Durchlauferhitzer DHF).

Durchsfoen Sie die Rückwand des Gerätes für den Gewindebolzen auf der montierten Wandaufhängung.

Austausch des Durchlauferhitzers DHF

• Versetzen Sie den Gewindebolzen auf der Wandaufhängung (der Gewindebolzen hat ein selbstfurchendes Gewinde).
  Drehen Sie die Wandaufhängung um 180^ und montieren Sie sie an die Wand (der Schriftzug DHF entscheidt dann in Leserichtung).

13.10 Installation bei Fliesenversatz

26.02.021066

1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz

Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand mit dem Befestigungsknebel (90° Rechtsdrehung).

13.11 Gedrehte Gerätekappe

Bei einer Untertischmontage kann die Gerätekappe gedreht werden.

• Nehmen Sie die Bedieneinheit aus der Gerätekappe. Drücken Sie dazu die Rasthaken.
  Drehen Sie Gerätekappe. Rasten Sie die Bedieneinheit wieder ein, darauf müssen alle Rasthaken einrasten. Zur leichteren Montage der Bedieneinheit drücken Sie gegen die Innenseite der Gerätekappe im schraffierten Bereich.

Sachschaden

Eine Bedieneinheit mit defekten Rasthaken darf nicht eingebaut werden. Die Sicherheit ist dadurch nicht gewährleistet.

• Stecken Sie das Sollwertgeber-Kabel auf die Elektronik (siehe Kapitel „Installation / Inbetriebnahme / Erstinbetriebnahme").
  Hängen Sie die Gerätekappe oben ein. Schwenken Sie die Gerätekappe unter auf die Rückwand und drücken die Gerätekappe an, bis sie hörbar einrastet.
  Verschrauben Sie die Gerätekappe.

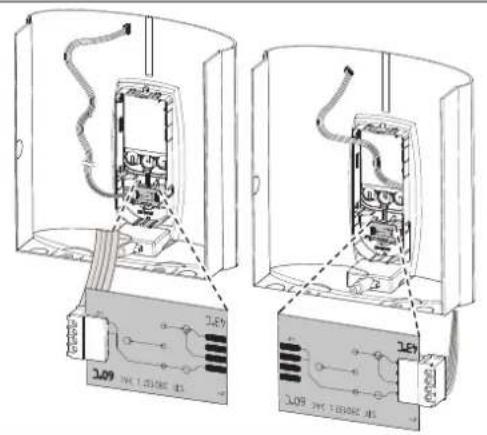

13.12 Temperaturbegrenzung/Verbruhschutz

Die maximale Temperaturbegrenzung kann im Bedienelement der Gerätekappe auf 43^ begrenzt werden. Dazu sind folgende Schritte notwendig:

▶ Nehmen Sie die Gerätekappe ab.

Nehmen Sie die eingesteckte Elektronikplatine aus dem Bedienelement der Gerätekappe. Achten Sie damit auf die Schnapphaken.
Versetzen Sie den Stecker von links nach rechts (Position 43^^* ).
Bauen Sie das Bedienelement wieder ein, die Schnapphaken müssen einrasten. Achten Sie auf die Knopf- und Achsposition.

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser kann die eingestellte Temperaturbegrenzung oder der Verbrühschutz unwirksam sein.

In thisem Fall begrenzen Sie die Temperatur an der vorgeschalteten Zentral-Thermostatatur, siehe Kapitel "Installation / Gerätebeschreibung / Zubehör".

26.62 02.0833

14. Störungsbehebung

WARNING Stromschlag

Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen.

Anzeigemöglichenkeiten der Diagnoseampel (LED)
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb
grün blinkt: Gerät am Netzanschluss
Störung / Anzeige LED-Diagnoseampel Ursache Behebung
Das Gerät schaltet nicht ein.	Der Duschkopf / die Strahlregler sind verkalkt.	Entkalken ggf. erneumann Sie den Duschkopf / die Strahlregler.
Der Durchfluss ist zu gering.	Das Sieb im Gerät ist verschmutzt.	Reinigen Sie das Sieb.
Die Soltemperatur wird nicht erreicht.	Eine Phase fehlt.	Prüfen Sie die Sicherung in der Hausinstallation.
Die Heizung schaltet ab.	Die Luftferkennung sensiert Luft im Wasser. Die Heizleistung schaltet kurzzeitig ab.	Das Gerät Goes nach einer Minute wieder in Betrieb.
Kein warmes Wasser und keine Ampelanzeige.	Die Sicherung hat ausgelöst.	Prüfen Sie die Sicherung in der Hausinstallation.
	Der Sicherheitsdruckbegrenzer hat ausgeschaltet.	Beseitigen Sie die Fehlerursache (z. B. ein defekter Drucksprüller).
		Schützen Sie das Heizsystem vor Überhitzung, in dem Sie ein dem Gerät nachgeschaltetes Zapfventil eine Minute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.
		Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drücken, siehe auch Kapitel „Installation / Inbetriebnahme / Erstinbetriebnahme".
	Die Elektronik ist defekt.	Prüfen Sie die Elektronik, ggf. tauschen.
Ampelanzeige: grün blinkt	Die Durchflusserkennung DFE ist nicht aufgesteckt.	Stcken Sie den Stecker der Durchflusserkennung wieder auf.
Kein warmes Wasser bei Durchfluss >3 l/min.	Die Durchflusserkennung DFE ist defekt.	Kontrollieren Sie die Durchflusserkennung, ggf. tauschen.
	Der Sollwertgeber oder das Verbindungskabel ist defekt oder das Verbindungskabel ist nicht aufgesteckt.	Stcken Sie das Verbindungskabel auf, ggf. Sollwertgeber tauschen.
	Die Temperaturbegrenzung ist aktiviert.	Deaktivieren Sie die Temperaturbegrenzung.
Ampelanzeige: gelb Dauerlicht, grün blinkt	Der Sicherheitstemperaturbegrenzer STB hat ausgelöst oder ist unterbrochen.	Kontrollieren Sie den Sicherheitstemperaturbegrenzer, ggf. tauschen.
Kein warmes Wasser bei Durchfluss >3 l/min.	Das Heizsystem ist defekt.	Messen Sie den Widerstand vom Heizsystem, ggf. tauschen.
	Die Elektronik ist defekt.	Prüfen Sie die Elektronik, ggf. tauschen.
Ampelanzeige: gelb Dauerlicht, grün blinkt	Der Auslaufsensor ist defekt.	Prüfen Sie die Verbindung, ggf. Auslaufsensor tauschen.
Solltemperatur wird nicht erreicht.	Gerät an der Leistungsgrenze.	Reduzieren Sie den Durchfluss. Bauen Sie den Durchflussmengen-Begrenzer ein.
Ampelanzeige: rot Dauerlicht, grün blinkt	Der Auslaufsensor ist defekt.	Prüfen Sie die Verbindung, ggf. Auslaufsensor tauschen.
Kein warmes Wasser	Der Kaltwasser-Sensor ist defekt.	Prüfen Sie die Elektronik, ggf. tauschen.
Wunschtemperatur >45 °C wird nicht erreicht	Die Kaltwasser-Zulauftemperatur ist höher als 45 °C.	Verringern Sie die Kaltwasser-Zulauftemperatur zum Gerät.

15. Wartung

WARNING Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerat entleeren

Das Gerät können Sie für Wartungsarbeiten entleeren.

WARNING Verbrennung

Wenn Sie das Gerät entleeren, kann heiBes Wasser austreten.

SchlieBen Sie das 3-Wege-Absperrventil oder das Absperventil in der Kaltwasser-Zuleitung.
Offnen Sie alle Entnahmeventile.
Lösen Sie die Wasseranschlüsse vom Gerät.
Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursa-chen kann.

Sieb reinigen

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schlieben Sie das 3-Wege-Absperrventil oder das Abspperrventil in der Kaltwasser-Zuleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

16. Technische Daten

16.1 Maße und Anschlüsse

DHB-E SLi
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde	G 1/2 A

Alternative Anschlussmöglichkeiten

	DHB-E SLi
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
b04 Durchführung elektr. Leitungen III

16.2 Elektroschaltplan

3/PE 380 - 415V

1 Beheizung
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer

Vorrangschaftung mit LR 1-A

1 Steuerleitung zum Schaltschutz des 2. Gerätes (z. B. Elektro-Speicherheizgerät).
2 Steuerkontakt öffnet beim Einsatz des Durchlauferhitzers.

16.3 Warmwasserleistung

Die Warmwasserleistung ist abhängig von der anliegenden Netzspannung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmer Sie dem Typenschild (siehe „Kapitel „Bedienung / Problembehebung").

Anschlussleistung in kw 50 °C Warmwasserleistung in L/min. Nennspannung Kaltwasser-Zulauftemperatur

16.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Installation / Datentabelle").

Normangabe bei15 °C			20 °C			25 °C
Wider-standρ≥	Leitfähigkeit σ ≤		Wider-standρ≥	Leitfähigkeit σ ≤		Wider-standρ≥	Leitfähigkeit σ ≤
	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 L/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostat-Armatur, ca.	MPa	0,03 - 0,05
Duschkopf, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

16.6 Störfallbedingungen

Im Störfall konnen in der Installation kurzfristig Belastungen von maximal 95^ bei einem Druck von 1,2 MPa aufreten.

16.7 Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist aufgrund der Landesbauordnungen ein allgemeine bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

16.8 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrekanter Produkte (ErP).

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A	DHB-E 18/21/24 SLi DHB-E 27 SLi
		232013	232014	232015	232016
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil		S	S	S	S
Energieeffizienzklasse		A	A	A	A
Jährlicher Stromverbrauch	kWh	472	472	477	477
Energetischer Wirkungsgrad	%	39	39	39	39
Temperatureinstellung ab Werk	°C	60	60	60	60
Schalleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	keine	keine	Angaben bei Pmax.

16.9 Datentabelle

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi									25 A		DHB-E 18/21/24 SLi		DHB-E 27 SLi
					232013		232014		232015		232016		232017
Elektrische Daten
Nennspannung	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400	415
Nennleistung	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nennstrom	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Absicherung	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Phasen				3/PE			3/PE			3/PE			3/PE		3/PE
Frequenz	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-
Spezifischer Widerstand ρ15 ≥ (bei Økalt ≤25°C)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900	1000
Spezifische Leitfähigkeit σ15 ≤ (bei Økalt ≤25°C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000
Spezifischer Widerstand ρ15 ≥ (bei Økalt ≤45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300
Spezifische Leitfähigkeit σ15 ≤ (bei Økalt ≤45°C)	μS/cm	833	833	770	833	833	770	833	833	770	833	833	770	833	833	770
Max. Netzimpedanz bei 50Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Anschlüsse
Wasseranschluss				G 1/2 A			G 1/2 A			G 1/2 A			G 1/2 A		G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa			1			1			1			1		1
Max. Zulauftemperatur für Nacherwärzung	°C			45			45			45			45		45
Werte
Max. zulässige Zulauftemperatur	°C			60			60			60			60		60
Ein	l/min			>3,0			>3,0			>3,0			>3,0		>3,0
Volumenstrom für Druckverlust	l/min			3,1			3,9			5,2			5,2/6,0/6,9		7,7
Druckverlust bei Volumenstrom	MPa		0,07 (0,02 ohne DMB)			0,11 (0,03 ohne DMB)			0,08 (0,06 ohne DMB)			0,08/0,10/0,13 (0,06/0,08/0,10 ohne DMB)		0,16 (0,12 ohne DMB)
Volumenstrom-Begrenzung bei	l/min			4,0			4,0			7,5			7,5/7,5/8,5		8,5
Warmwasserdarbietung	l/min			5,6			6,9			9,2			9,2/10,7/12,3		13,8
Δ9 bei Darbietung	K			28			28			28			28		28
Hydraulische Daten
Nenninhalt	l			0,4			0,4			0,4			0,4		0,4
Ausführungen
Anschlussleistung wählbar													X
Temperatureinstellung	°C			30 - 60			30 - 60			30 - 60			30 - 60		30 - 60
Schutzklasse				1			1			1			1		1
Isolierblock				Kunststoff			Kunststoff			Kunststoff			Kunststoff		Kunststoff
Heizsystem Wärmeerzeuger				Blankdraht			Blankdraht			Blankdraht			Blankdraht		Blankdraht
Kappe und Rückwand				Kunststoff			Kunststoff			Kunststoff			Kunststoff		Kunststoff
Farbe				weiß			weiß			weiß			weiß		weiß
Schutzart (IP)				IP25			IP25			IP25			IP25		IP25
Dimensionen
Höhe	mm			478			478			478			478		478
Breite	mm			225			225			225			225		225
Tiefe	mm			105			105			105			105		105
Gewichtete
Gewicht	kg			3,6			3,6			3,6			3,6		3,6

Garantie

Für außerhalb Deutschlands erworbene Geräte gelten nicht die Garantiebedingungen unserer deutschen Gesellschaften. Vielmehr kann in Ländern, in denen eine unserer Tochtergesellschaften unsere Produkte vertreibt, eine Garantie nur von dieser Tochtergesellschaft erteilt werden. Eine solche Garantie ist nur dann erteilt, wenn die Tochtergesellschaft eigene Garantiebedingungen herausgegeben hat. Darüber hinaus wird keine Garantie erteilt.

Für Geräte, die in Ländern erworben werden, in denen keine unserer Tochtergesellschaften unsere Produkte vertreibt, erteilen wir keine Garantie. Etwaige vom Importeur zugesicherte Garantien bleiben hiervon unberührt.

Umwelt und Recycling

Bitte halten Sie, unsere Umwelt zu schützen. Entsorgen Sie die Materialien nach der Nutzung gemäß nationalen Vorschriften.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

VOORZICHTIG verbranding

Thermostatische kraan

Buitendienststellung

12. Buitendienststellung

VOORZICHTIG verbranding

16. Technische gegevens

14. Usuwanie usterek

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzmaden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf Tel. [phone] | Fax [phone] | [e-mail]

Kundendienst Tel. [phone] | Fax [phone] | [e-mail]

Ersatzteilverkauf Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.
