BEDIENUNGSANLEITUNG DHBE 27 SLi electronic STIEBEL ELTRON

BESONDERE HINWEISE BEDIENUNG

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3

1.2 Andere Markierungen in dieser Dokumentation 3

2.1 Bestimmungsgemäße Verwendung 3

2.2 Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4.1 Einstellungsempfehlungen 4

4.2 Temperaturbegrenzung/Verbrühschutz 4

5. Reinigung, Pflege und Wartung 5

7.1 Allgemeine Sicherheitshinweise 6

7.2 Vorschriften, Normen und Bestimmungen 6

8. Gerätebeschreibung 6

9.3 Gerät mit umschaltbarer Anschlussleistung 8

10.2 Montage abschließen 10

11. Inbetriebnahme 10

11.1 Erstinbetriebnahme 10

11.2 Wiederinbetriebnahme 11

12. Außerbetriebnahme 11

13. Montage-Alternativen 11

13.1 Elektroanschluss Unterputz oben 11

13.2 Elektroanschluss Aufputz 11

13.3 Große Leiterquerschnitte beim Elektroanschluss unten 11

13.4 Anschluss eines Lastabwurfrelais 12

13.5 Wasserinstallation Aufputz 12

13.6 Wasserinstallation Aufputz mit Lötanschluss/ Press-

13.7 Wasserinstallation Aufputz, Montage der Gerätekappe 12

13.8 Montage Rückwandunterteil bei Aufputz-

13.9 Wandaufhängung bei Geräteaustausch 13

13.10 Installation bei Fliesenversatz 13

13.11 Gedrehte Gerätekappe 13

13.12 Temperaturbegrenzung/Verbrühschutz 14

BESONDERE HINWEISE - Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Man- gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Verbrennungsgefahr: Die Armatur kann eine Temperatur von über 60°C annehmen. - Das Gerät muss über eine Trennstrecke von min- destens 3mm allpolig vom Netzanschluss ge- trennt werden können. - Befestigen Sie das Gerät wie in Kapitel „Installati- on/ Montage“ beschrieben. - Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation/ Technische Daten/ Datentabelle“). - Entleeren Sie das Gerät wie in Kapitel „Installati- on/ Wartung/ Gerät entleeren“ beschrieben.

14. Störungsbehebung 15

16. Technische Daten 16

16.1 Maße und Anschlüsse 16

16.2 Elektroschaltplan 16

16.3 Warmwasserleistung 17

16.4 Einsatzbereiche/ Umrechnungstabelle 17

16.7 Landesspezifische Zulassungen und Zeugnisse:

16.8 Angaben zum Energieverbrauch 18

16.9 Datentabelle 19

UMWELT UND RECYCLINGBEDIENUNG

Allgemeine Hinweise DEUTSCHwww.stiebel-eltron.com DHB-E SLi | 3 BEDIENUNG

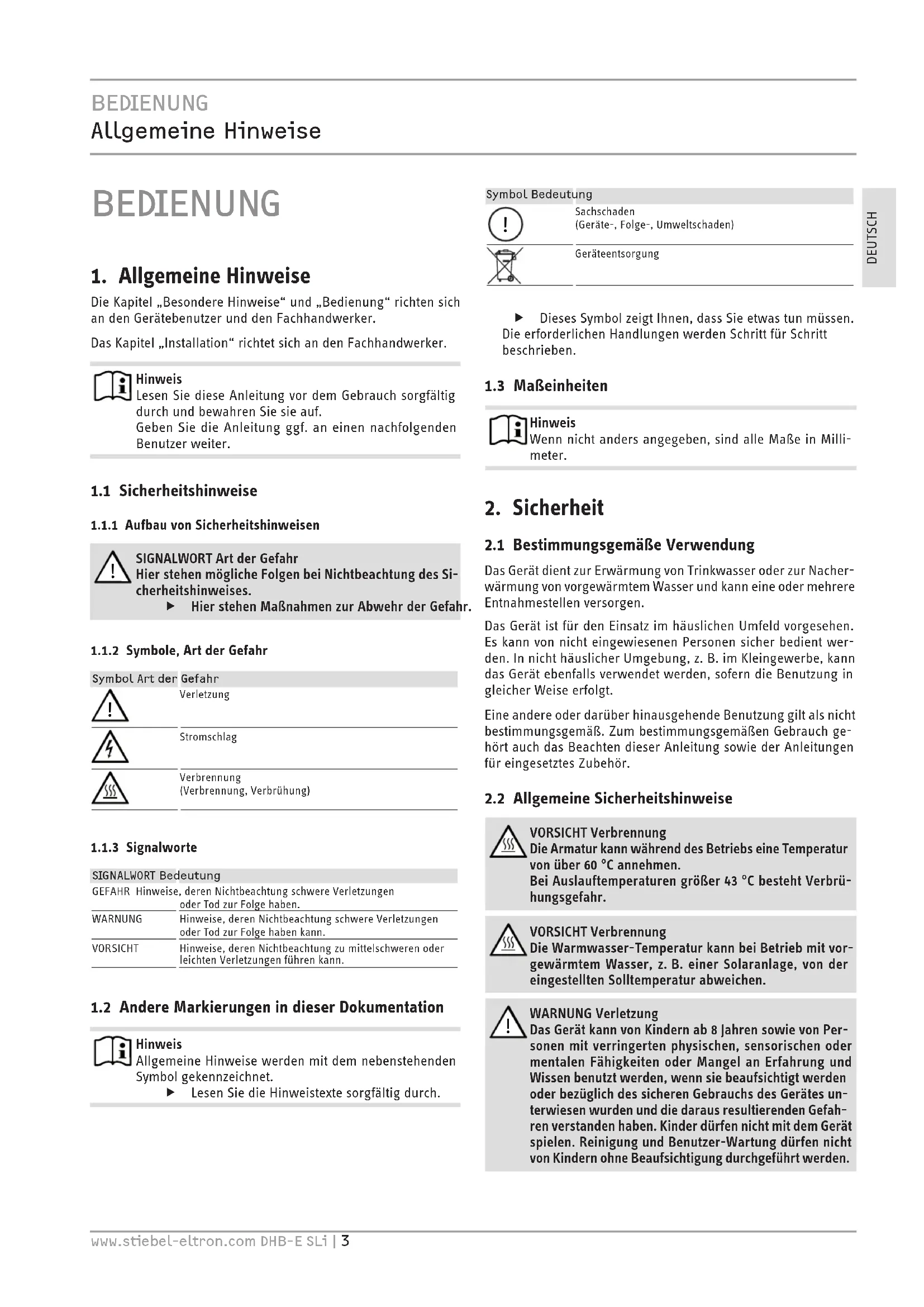

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.Das Kapitel „Installation“ richtet sich an den Fachhandwerker. HinweisLesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.1.1 Sicherheitshinweise1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der GefahrHier stehen mögliche Folgen bei Nichtbeachtung des Si-cherheitshinweises. Hier stehen Maßnahmen zur Abwehr der Gefahr.1.1.2 Symbole, Art der GefahrSymbol Art der Gefahr

Verbrennung (Verbrennung, Verbrühung) 1.1.3 SignalworteSIGNALWORT BedeutungGEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.1.2 Andere Markierungen in dieser Dokumentation HinweisAllgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. Lesen Sie die Hinweistexte sorgfältig durch.Symbol Bedeutung

Sachschaden (Geräte-, Folge-, Umweltschaden)

Geräteentsorgung Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.1.3 Maßeinheiten HinweisWenn nicht anders angegeben, sind alle Maße in Milli-meter.

2.1 Bestimmungsgemäße VerwendungDas Gerät dient zur Erwärmung von Trinkwasser oder zur Nacher-wärmung von vorgewärmtem Wasser und kann eine oder mehrere Entnahmestellen versorgen.Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient wer-den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-hört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.2.2 Allgemeine Sicherheitshinweise VORSICHT VerbrennungDie Armatur kann während des Betriebs eine Temperatur von über 60°C annehmen.Bei Auslauftemperaturen größer 43°C besteht Verbrü-hungsgefahr. VORSICHT VerbrennungDie Warmwasser-Temperatur kann bei Betrieb mit vor-gewärmtem Wasser, z.B. einer Solaranlage, von der eingestellten Solltemperatur abweichen.

WARNUNG VerletzungDas Gerät kann von Kindern ab 8 Jahren sowie von Per-sonen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes un-terwiesen wurden und die daraus resultierenden Gefah-ren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

!BEDIENUNG Gerätebeschreibung 4 | DHB-E SLi www.stiebel-eltron.com

Sachschaden Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Der elektronisch geregelte Durchlauferhitzer hält die Auslauftem- peratur unabhängig von der Zulauftemperatur bis zur Leistungs- grenze konstant. Das Gerät erwärmt das Wasser direkt an der Entnahmestelle, so- bald Sie das Warmwasserventil an der Armatur öffnen. Durch kurze Leitungswege entstehen geringe Energie- und Wasserver- luste. Einschaltmenge siehe Kapitel „Installation/ Technische Daten/ Datentabelle, Ein“. Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung, der Durchflussmenge und der eingestellten Wunschtemperatur ab. Wenn die maximale Zulauftemperatur für Nacherwärmung über- schritten wird, erfolgt keine Nacherwärmung. Warmwasser-Temperatur Die Warmwasser-Auslauftemperatur können Sie stufenlos ein- stellen. Temperaturbegrenzung/Verbrühschutz Die maximale Auslauftemperatur kann für das Gerät auf 43°C begrenzt werden. Sprechen Sie hierzu Ihren Fachhandwerker an. Heizsystem Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffman- tel. Das Heizsystem ist (sowohl) für kalkarme als auch kalkhaltige Wässer geeignet und gegen Verkalkung weitgehend unempfind- lich. Das Heizsystem sorgt für eine schnelle und effiziente Warm- wasserversorgung. Hinweis Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhin- dert. Gelangt während des Betriebes Luft in das Gerät, schaltet das Gerät die Heizleistung für eine Minute aus und schützt somit das Heizsystem.

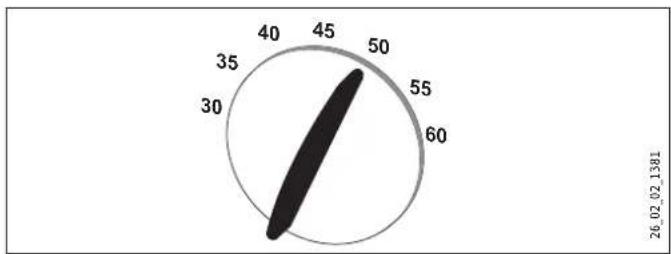

Drehen Sie den Temperatur-Einstellknopf in die gewünschte Position. Wenn bei voll geöffneter Armatur und maximaler Temperaturein- stellung keine ausreichende Auslauftemperatur erreicht wird, fließt mehr Wasser durch das Gerät, als der Heizkörper erwär- men kann. Reduzieren Sie die Durchflussmenge an der Armatur.

4.1 Einstellungsempfehlungen

Thermostat-Armatur Wenn Sie das Gerät mit einer Thermostat-Armatur betreiben, empfehlen wir Ihnen, die Temperatur am Gerät auf die maximale Temperatur einzustellen. Die gewünschte Temperatur stellen Sie dann an der Thermostat-Armatur ein. Nach Unterbrechung der Wasserversorgung

Sachschaden Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genom- men werden. Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind. Schalten Sie die Netzspannung wieder ein.

4.2 Temperaturbegrenzung/Verbrühschutz

Die maximale Auslauftemperatur kann für das Gerät auf 43°C begrenzt werden. Sprechen Sie hierzu Ihren Fachhandwerker an.BEDIENUNG Reinigung, Pege und Wartung DEUTSCH www.stiebel-eltron.com DHB-E SLi | 5

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reini- gungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkal- kungsmitteln entfernen.

Problem Ursache Behebung Das Gerät schaltet trotz voll geöffnetem Warm- wasserventil nicht ein. Es liegt keine Spannung an. Prüfen Sie die Sicherun- gen in der Hausinstal- lation.

Der Strahlregler in der Armatur oder der Dusch- kopf ist verkalkt oder verschmutzt. Reinigen und/ oder ent- kalken Sie den Strahlreg- ler oder den Duschkopf. Während warmes Wasser entnommen wird, fließt kurzzeitig kaltes Wasser. Die Lufterkennung er- kennt Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. Das Gerät geht nach 1Minute selbstständig wieder in Betrieb. Wunschtemperatur >45°C wird nicht er- reicht.

Wasserzufuhr wurde un- terbrochen.

Entlüften Sie das Gerät und die Kaltwasser-Zu- leitung (siehe Kapitel „Bedienung/ Einstel- lungsempfehlungen/ Nach Unterbrechung der Wasserversorgung“).

Kaltwasser-Zulauftempe- ratur ist >45°C. Verringern Sie die Kalt- wasser-Zulauftempe- ratur. Können Sie die Ursache nicht beheben, rufen Sie den Fachhand- werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-heit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

SachschadenBeachten Sie die max. zulässige Zulauftemperatur (siehe Kapitel „Installation/ Technischen Daten/ Datentabelle“). Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit einer Zentral-Thermostatarmatur (siehe Kapitel „Installation/ Gerätebeschreibung/ Zubehör“) können Sie die Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

HinweisBeachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen. - Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sach-gemäß montierter Kabeltülle gewährleistet. - Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz berücksichtigen Sie den niedrigsten elektrischen Widerstand des Wassers (siehe Kapitel „Installation/ Technischen Daten/ Datentabelle“). Den spezifischen elektrischen Widerstand oder die elek-trische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

Mit dem Gerät werden geliefert: - Wandaufhängung - Montageschablone - 2 Doppelnippel - Kaltwasser 3-Wege-Kugelabsperrventil - Warmwasser T-Stück - Flachdichtungen - Sieb - Durchflussmengen-Begrenzer - Kunststoff-Formscheibe - Kunststoff-Verbindungsstücke/ Montagehilfe - Kappen- und Rückwand-Führungsstücke

Armaturen - MEKD-Einhebel-Küchen-Druckarmatur - MEBD-Einhebel-Badewannen-DruckarmaturWasserstopfen G½AWenn Sie andere als die im Zubehör empfohlenen Aufputz-Druck-armaturen einsetzen, verwenden Sie die Wasserstopfen.Montageset Aufputz-Installation - Lötverschraubung Kupferrohr für Lötanschluss Ø 12 mm - Press-Fitting Kupferrohr - Press-Fitting Kunststoffrohr (geeignet für Viega: Sanfix-Plus oder Sanfix-Fosta)Universal-Montagerahmen - Montagerahmen mit elektrischen AnschlüssenRohrbausatz-UntertischgeräteWenn Sie die Wasseranschlüsse (G⅜A) oberhalb des Gerätes an-schließen, benötigen Sie den Bausatz für die Untertischmontage.Rohrbausatz-VersatzmontageWenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90mm nach unten benötigen, verwen-den Sie diesen Rohrbausatz.Rohrbausatz-Gas-Wasserheizer-AustauschWenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthält, benötigen Sie diesen Rohrbausatz.Rohrbausatz DHB-WassersteckkupplungenWenn die vorhandene Installation Wasser-Steckanschlüsse von einem DHB enthält, verwenden Sie die Wassersteckkupplungen.Lastabwurfrelais (LR 1-A)Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.ZTA 3/4 - Zentral-Thermostat-ArmaturThermostat-Armatur für zentrale Vormischung, zum Beispiel bei Betrieb eines Durchlauferhitzers mit einer Solaranlage.DEUTSCH www.stiebel-eltron.com DHB-E SLi | 7 INSTALLATION Vorbereitungen

Sachschaden Die Installation des Gerätes darf nur im frostfreien Raum erfolgen. Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle. Das Gerät ist für eine Untertisch- und Übertischmontage geeignet. Untertischmontage

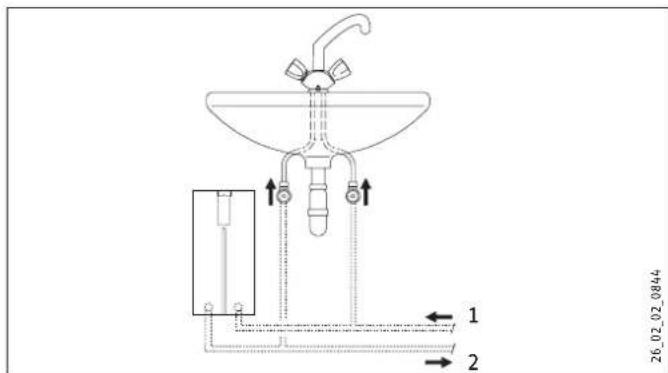

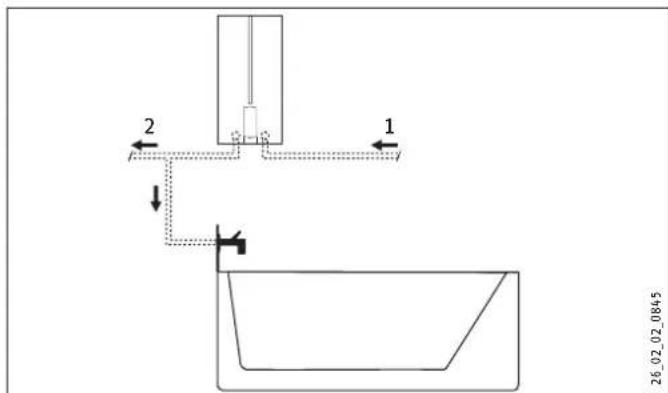

1 Kaltwasser Zulauf 2 Warmwasser Auslauf Übertischmontage

1 Kaltwasser Zulauf 2 Warmwasser Auslauf Hinweis Montieren Sie das Gerät an der Wand. Die Wand muss ausreichend tragfähig sein.

9.2 Wasserinstallation

- Ein Sicherheitsventil ist nicht erforderlich. Spülen Sie die Wasserleitung gut durch. Armaturen Verwenden Sie geeignete Druckarmaturen (siehe Kapitel „Instal- lation/ Gerätebeschreibung/ Zubehör“). Offene Armaturen sind nicht zulässig. Hinweis Das 3-Wege-Kugelabsperrventil im Kaltwasser Zulauf dürfen Sie nicht zum Drosseln des Durchflusses verwen- den. Das 3-Wege-Kugelabsperrventil dient zur Absper- rung des Gerätes. Zugelassene Werkstoffe der Wasserleitungen - Kaltwasser-Zuleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr - Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zu- lässigen Druck (siehe Kapitel „Installation/ Technische Daten/ Datentabelle“). Volumenstrom Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Installation/ Technische Daten/ Datentabelle“, Ein) zum Einschalten des Gerätes erreicht wird. Falls der benötigte Volumenstrom bei voll geöffnetem Ent- nahmeventil nicht erreicht wird, erhöhen Sie den Wasserlei- tungsdruck. Wenn der Volumenstrom trotz Erhöhung nicht erreicht wird, bauen Sie den Durchflussmengen-Begrenzer aus und die Kunststoff-Formscheibe ein.

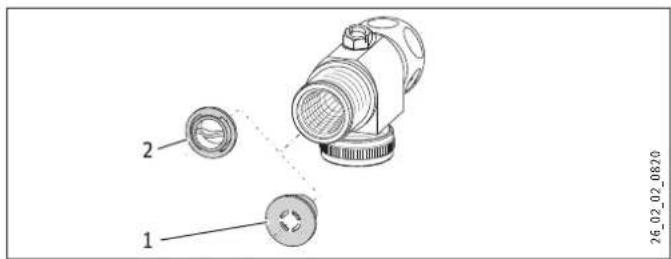

1 Durchflussmengen-Begrenzer 2 Kunststoff-Formscheibe Hinweis Damit die Thermostat-Armatur richtig funktioniert, dür- fen Sie den Durchflussmengen-Begrenzer nicht gegen die Kunststoff-Formscheibe austauschen.8 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Montage

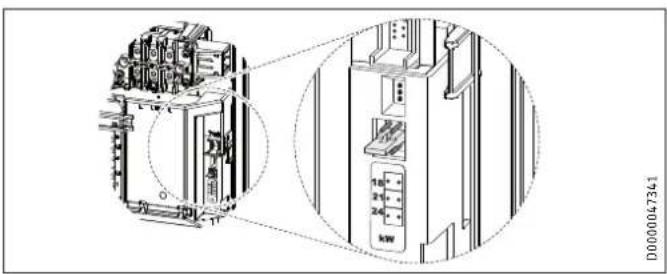

9.3 Gerät mit umschaltbarer Anschlussleistung

Das Gerät DHB-E 18/21/24 SLi ist im Anlieferungszustand auf 21kW geschaltet. Soll das Gerät mit einer anderen Leistung ins- talliert werden, müssen Sie folgende Schritte vornehmen: Stecken Sie den Codierstecker entsprechend der gewählten Leistung, wählbare Leistung und Absicherung des Gerätes siehe „Installation/ Technische Daten/ Datentabelle“. Kreuzen Sie die gewählte Leistung auf dem Typenschild an. Verwenden Sie dabei einen dokumentenechten Stift. Setzen Sie den der Geräteleistung entsprechenden Durch- flussmengen-Begrenzer ein (siehe Kapitel „Installation/ Technische Daten/ Datentabelle“). D0000047341

Standardmontage - Elektroanschluss unten, Unterputz-Installation - Wasseranschluss Unterputz-Installation Weitere Montagemöglichkeiten siehe Kapitel „Installation/ Montage-Alternativen“: - Elektroanschluss Unterputz oben - Elektroanschluss Aufputz - Große Leiterquerschnitte beim Elektroanschluss unten - Anschluss eines Lastabwurfrelais - Wasserinstallation Aufputz - Wasserinstallation Aufputz mit Lötanschluss/ Press-Fitting - Wasserinstallation Aufputz, Montage der Gerätekappe - Montage Rückwandunterteil bei Aufputz-Schraubanschluss - Wandaufhängung bei Geräteaustausch - Installation bei Fliesenversatz - Gedrehte Gerätekappe - Temperaturbegrenzung/Verbrühschutz

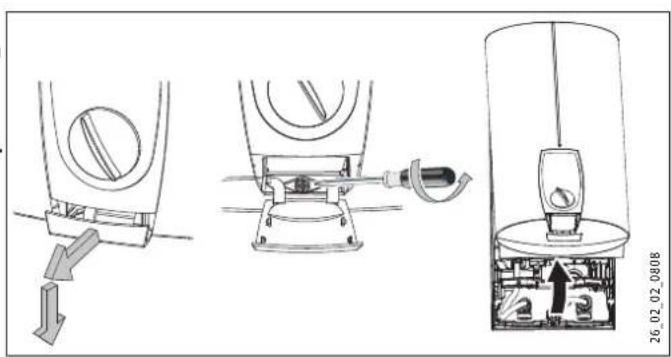

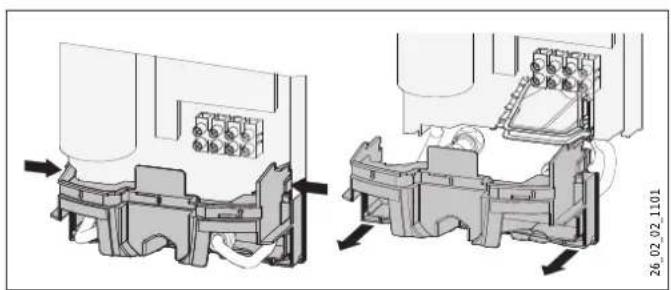

Öffnen Sie das Gerät, indem Sie die Klappe nach vorn und unten ziehen, die Schraube lösen und die Gerätekappe aufschwenken.

Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorn abziehen. Netzanschlusskabel vorbereiten

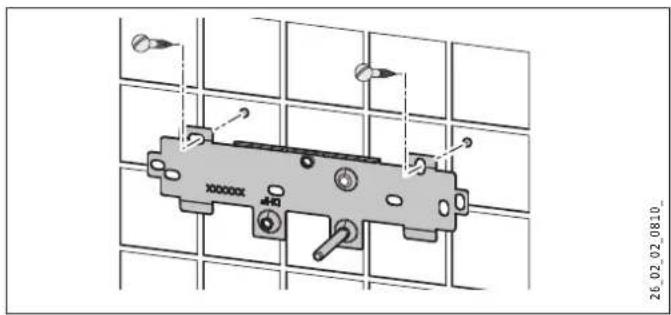

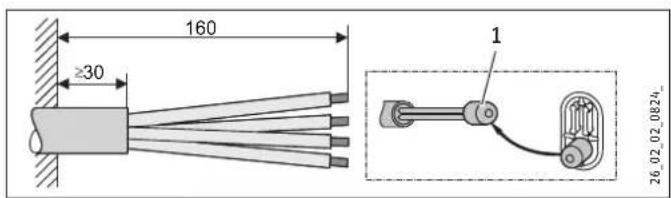

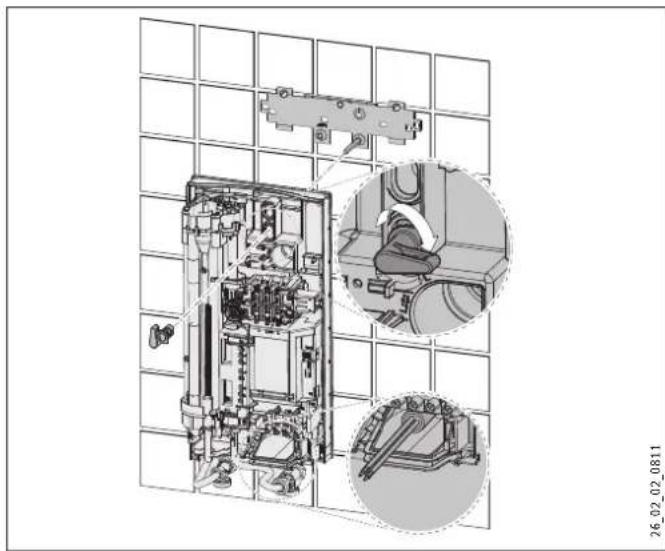

1 Montagehilfe Bereiten Sie das Netzanschlusskabel vor. Wandaufhängung montieren

Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich ein Befestigungsloch im unteren Teil der Schablone anzeichnen.DEUTSCH www.stiebel-eltron.com DHB-E SLi | 9 INSTALLATION Montage Bohren Sie die Löcher und befestigen Sie die Wandaufhän- gung an 2 Punkten mit geeignetem Befestigungsmaterial (Schrauben und Dübel gehören nicht zum Lieferumfang). Montieren Sie die Wandaufhängung. Wasseranschluss herstellen

Sachschaden Führen Sie alle Wasseranschluss- und Installationsarbei- ten nach Vorschrift aus.

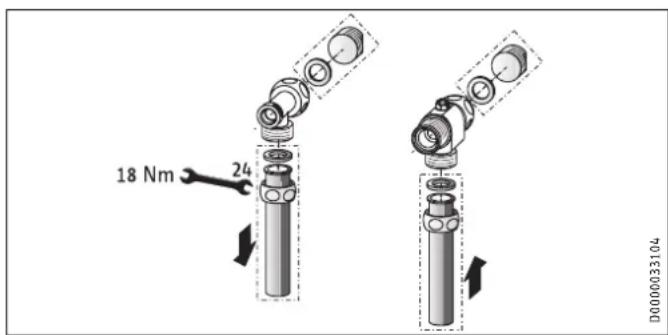

D0000053319 Dichten und schrauben Sie die Doppelnippel ein. D0000050947

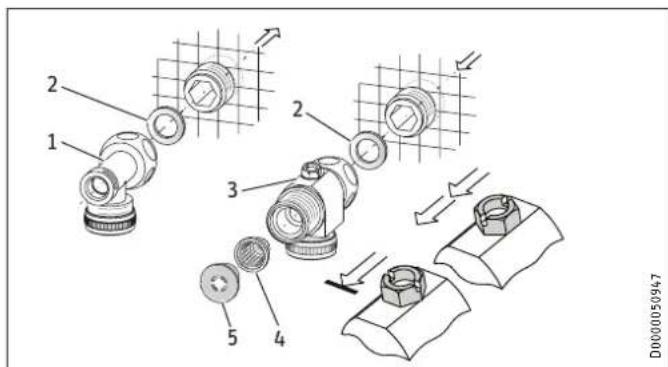

1 Warmwasser mit T-Stück 2 Dichtung 3 Kaltwasser mit 3-Wege-Kugelabsperrventil 4 Sieb 5 Durchflussmengen-Begrenzer oder Kunststoff-Form- scheibe (siehe Kapitel „Installation/ Wasserinstallation/ Volumenstrom“) Hinweis Beim DHB-E 18/21/24 SLi wird ein zweiter Durchfluss- mengen-Begrenzer mitgeliefert. Setzen Sie den der Gerä- teleistung entsprechenden Durchflussmengen-Begrenzer ein (siehe „Volumenstrom-Begrenzung“ im Kapitel „Ins- tallation/ Technische Daten/ Datentabelle“): 4,0l/min = rosa 7,5l/min = blau 8,5l/min = grün Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr- ventil mit jeweils einer Flachdichtung auf die Doppelnippel.

Sachschaden Das 3-Wege-Kugelabsperrventil im Kaltwasser Zulauf dürfen Sie nicht zum Drosseln des Durchflusses verwen- den. Gerät montieren Zur leichteren Montage drücken Sie die Kabeltülle des obe- ren Elektroanschlusses von hinten in die Rückwand hinein. Entfernen Sie die Transport-Schutzstopfen aus den Wasseranschlüssen. Nehmen Sie den Befestigungsknebel aus dem oberen Teil der Rückwand heraus. Führen Sie das Netzanschlusskabel von hinten durch die Ka- beltülle, bis das Netzanschlusskabel am Kabelmantel anliegt. Richten Sie das Netzanschlusskabel aus. Wenn der Querschnitt des Netzanschlusskabels >6mm², ver- größern Sie das Loch in der Kabeltülle. Drücken Sie das Gerät über den Gewindebolzen der Wand- aufhängung, sodass die Weichdichtung durchstoßen wird. Verwenden Sie ggf. einen Schraubendreher. Stecken Sie den Befestigungsknebel auf den Gewindebolzen der Wandaufhängung. Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes- tigungsknebel durch eine Rechtsdrehung um 90°. Schrauben Sie die Rohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden Für die Funktion des Gerätes muss das Sieb eingebaut sein. Prüfen Sie beim Geräteaustausch, ob das Sieb vor- handen ist.10 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Inbetriebnahme Elektroanschluss herstellen WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten nach Vorschrift aus. WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur als fester An- schluss in Verbindung mit der herausnehmbaren Kabel- tülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können. WARNUNG Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen. Schließen Sie das Netzanschlusskabel an die Netzanschluss- klemme an (siehe Kapitel „Installation/ Technische Daten/ Elektroschaltpläne“). Rückwandunterteil montieren Montieren Sie das Rückwandunterteil in die Rückwand. Ras- ten Sie das Rückwandunterteil ein. Richten Sie das montierte Gerät aus, indem Sie den Befesti- gungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Wenn die Geräterückwand nicht anliegt, können Sie das Gerät unten mit einer zusätzlichen Schraube befestigen.

10.2 Montage abschließen

Öffnen Sie das 3-Wege-Kugelabsperrventil oder das Absperr- ventil in der Kaltwasser-Zuleitung.

WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwer- ker unter der Beachtung der Sicherheitsvorschriften er- folgen.

11.1 Erstinbetriebnahme

≥ 60 s D0000051946 Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind. Führen Sie eine Dichtheitskontrolle durch. Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert). Stecken Sie den Stecker vom Sollwertgeber-Kabel auf die Elektronik. Montieren Sie die Gerätekappe. Prüfen Sie den Sitz der Gerätekappe. Befestigen Sie die Gerätekappe mit der Schraube. Schalten Sie die Netzspannung ein. Kalibrieren Sie die Temperatur. Drehen Sie den Tempera- tur-Einstellknopf zum Rechts- und Linksanschlag. Ziehen Sie die Schutzfolie von der Bedienblende ab. Prüfen Sie die Arbeitsweise des Gerätes. Übergabe des Gerätes Erklären Sie dem Benutzer die Funktion des Gerätes und ma- chen Sie ihn mit dem Gebrauch des Gerätes vertraut. Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr. Übergeben Sie diese Anleitung.DEUTSCHwww.stiebel-eltron.com DHB-E SLi | 11 INSTALLATION Außerbetriebnahme

11.2 Wiederinbetriebnahme

SachschadenDamit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genom-men werden. Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind. Schalten Sie die Netzspannung wieder ein.

12. Außerbetriebnahme

Trennen Sie das Gerät allpolig vom Netzanschluss. Entleeren Sie das Gerät (siehe Kapitel „Installation/ War-tung/ Gerät entleeren“).

13. Montage-Alternativen

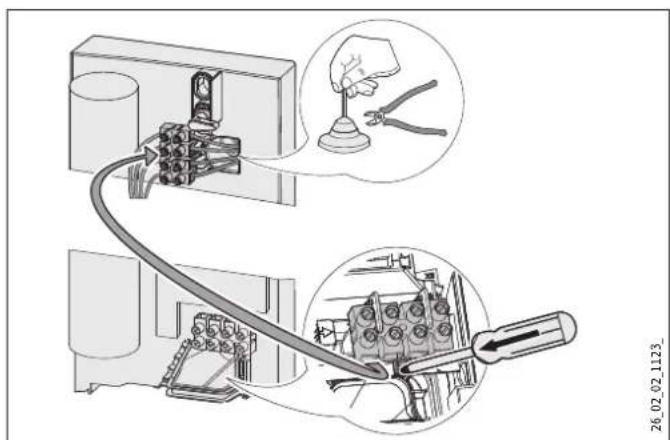

13.1 Elektroanschluss Unterputz oben

2602021123 Schneiden Sie die Kabeltülle für das Netzanschlusskabel auf. Drücken Sie den Rasthaken zur Befestigung der Netzan-schlussklemme herunter. Ziehen Sie die Netzanschluss-klemme heraus. Versetzen Sie die Netzanschlussklemme im Gerät von unten nach oben. Befestigen Sie die Netzanschlussklemme, indem Sie sie unter den Rasthaken schieben. Verlegen Sie die Schaltlitzen unter der Litzenführung.

13.2 Elektroanschluss Aufputz

HinweisBei dieser Anschlussart ändert sich die Schutzart des Gerätes. Ändern Sie das Typenschild. Streichen Sie die Anga-be IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

SachschadenSollten Sie versehentlich ein falsches Loch in die Rück-wand brechen, müssen Sie eine neue Rückwand verwen- den. Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber heraus (Positionen siehe Kapitel „In-stallation/ Technische Daten/ Maße und Anschlüsse“). Ent-graten Sie bei Bedarf scharfe Kanten mit einer Feile. Führen Sie das Netzanschlusskabel durch die Kabeltülle. Schließen Sie das Netzanschlusskabel an die Netzanschluss-klemme an.

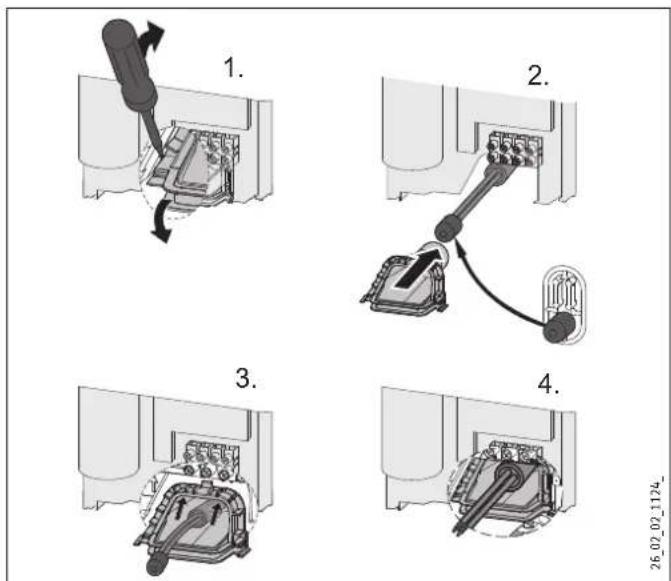

13.3 Große Leiterquerschnitte beim

Elektroanschluss unten Wenn Sie große Leiterquerschnitte verwenden, können Sie die Kabeltülle nach der Montage des Gerätes montieren.

2602021124 Vor der Montage des Gerätes drücken Sie die Kabeltülle mit-hilfe eines Schraubendrehers heraus. Schieben Sie die Kabeltülle über das Netzanschlusskabel. Verwenden Sie die Montagehilfe aus dem Lieferumfang. Bei einem Querschnitt >6mm² vergrößern Sie das Loch in der Kabeltülle. Schieben Sie die Kabeltülle in die Rückwand. Rasten Sie die Kabeltülle ein.12 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Montage-Alternativen

13.4 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro- verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlau- ferhitzers.

Sachschaden Schließen Sie die Phase, die das Lastabwurfrelais schal- tet, an die gekennzeichnete Klemme der Netzanschluss- klemme im Gerät an (siehe Kapitel „Installation/ Tech- nische Daten/ Elektroschaltpläne“).

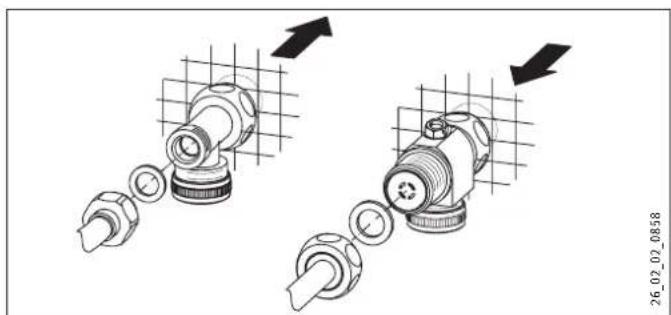

13.5 Wasserinstallation Aufputz

Hinweis Bei dieser Anschlussart ändert sich die Schutzart des Gerätes. Ändern Sie das Typenschild. Streichen Sie die Anga- be IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber. D0000033104 Montieren Sie Wasserstopfen mit Dichtungen, um den Unter- putzanschluss zu verschließen. Bei den Armaturen aus dem „Zubehör“ gehören die Wasserstopfen und Dichtungen zum Lieferumfang. Für andere als von uns empfohlene Druckar- maturen können Sie Wasserstopfen und Dichtungen als „Zu- behör“ bestellen. Montieren Sie eine geeignete Druckarmatur. Legen Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und schieben es in die Rückwand ein. Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabsperrventil.

13.6 Wasserinstallation Aufputz mit Lötanschluss/

Press-Fitting Sie können mit dem Zubehör „Lötanschluss“ oder „Press-Fitting“ Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen ver- binden. Beim „Lötanschluss“ mit einem Schraubanschluss für 12 mm Kup- fer-Rohrleitungen müssen Sie wie folgt vorgehen: Schieben Sie die Überwurfmuttern über die Anschlussrohre. Verlöten Sie die Einlegeteile mit den Kupferleitungen. Legen Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und schieben es in die Rückwand ein. Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabsperrventil. Hinweis Beachten Sie die Hinweise des Armaturenherstellers.

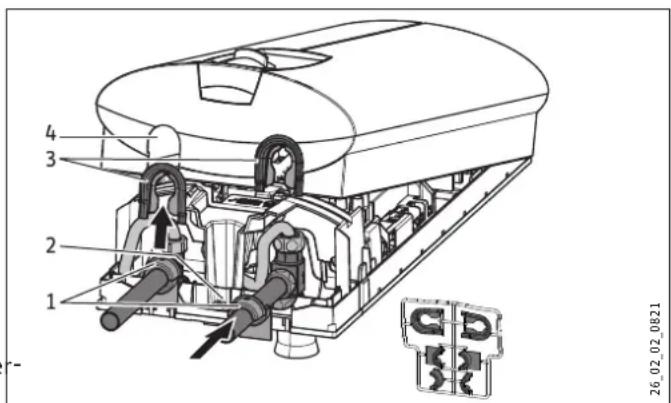

13.7 Wasserinstallation Aufputz, Montage der

1 Rückwand-Führungsstücke 2 Schraube 3 Kappen-Führungsstücke 4 Durchführungsöffnung Brechen Sie die Durchführungsöffnungen in der Gerätekappe sauber heraus. Benutzen Sie bei Bedarf eine Feile. Hinweis Sie können bei einem leichten Versatz der Anschlussrohre die Kappen-Führungsstücken verwenden. Beim größeren Versatz der Anschlussrohre montie- ren Sie die Rückwand-Führungsstücke nicht. Bei der Montage der Anschlussrohre ohne Versatz brechen Sie die Lippen der Kappenführungsstücke heraus. Rasten Sie die Kappen-Führungsstücke in die Durchfüh- rungsöffnungen ein. Setzen Sie die Rückwand-Führungsstücke auf die Rohre. Schieben Sie sie zusammen. Anschließend schieben Sie die Führungsstücke bis zum Anschlag an die Rückwand. Befestigen Sie die Rückwand unten mit einer Schraube. Wenn Sie flexible Wasser-Anschlussleitungen verwenden, verhindern Sie das Verdrehen der Rohrbögen (Bajonett-Ver- bindungen im Gerät).DEUTSCHwww.stiebel-eltron.com DHB-E SLi | 13 INSTALLATION Montage-Alternativen

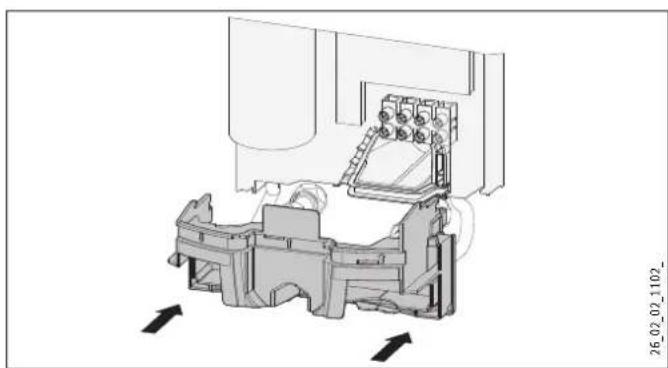

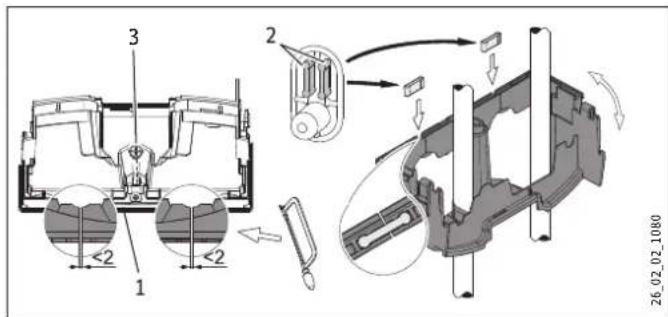

13.8 Montage Rückwandunterteil bei Aufputz-

Schraubanschluss Bei Verwendung von AP-Schraubanschlüssen kann das Rück-wand-Unterteil auch nach der Armaturenmontage montiert wer-den. Dazu sind folgende Schritte nötig: Sägen Sie das Rückwand-Unterteil auf. Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen. Stecken Sie die Verbindungsstücke von hinten in das Rück-wand-Unterteil ein. Rasten Sie das Rückwand-Unterteil in die Rückwand ein. Befestigen Sie das Rückwand-Unterteil mit einer Schraube.

1 Rückwand-Unterteil2 Verbindungsstücke aus dem Beipack3 Schraube

13.9 Wandaufhängung bei Geräteaustausch

Eine vorhandene Wandaufhängung von STIEBELELTRON kann bei Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer DHF). Durchstoßen Sie die Rückwand des Gerätes für den Gewinde-bolzen auf der montierten Wandaufhängung.Austausch des Durchlauferhitzers DHF2602020815 Versetzen Sie den Gewindebolzen auf der Wandaufhängung (der Gewindebolzen hat ein selbstfurchendes Gewinde). Drehen Sie die Wandaufhängung um 180° und montieren Sie sie an die Wand (der Schriftzug DHF erscheint dann in Leserichtung).

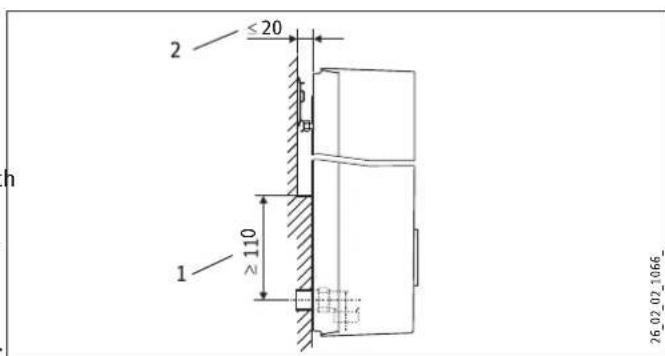

13.10 Installation bei Fliesenversatz

2602021066211 Mindestauflage des Gerätes2 Maximaler Fliesenversatz Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand mit dem Befestigungsknebel (90° Rechtsdrehung).

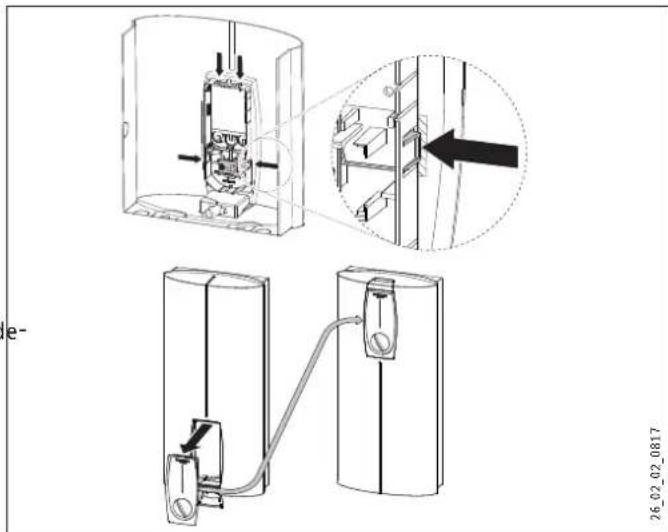

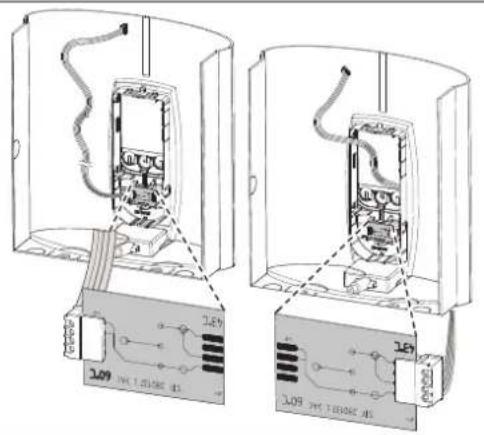

13.11 Gedrehte Gerätekappe

Bei einer Untertischmontage kann die Gerätekappe gedreht wer- den. 2602020817 Nehmen Sie die Bedieneinheit aus der Gerätekappe. Drücken Sie dazu die Rasthaken. Drehen Sie Gerätekappe. Rasten Sie die Bedieneinheit wieder ein, dabei müssen alle Rasthaken einrasten. Zur leichteren Montage der Bedieneinheit drücken Sie gegen die Innenseite der Gerätekappe im schraffierten Bereich.

SachschadenEine Bedieneinheit mit defekten Rasthaken darf nicht eingebaut werden. Die Sicherheit ist dadurch nicht ge-währleistet. Stecken Sie das Sollwertgeber-Kabel auf die Elekt-ronik (siehe Kapitel „Installation/ Inbetriebnahme/ Erstinbetriebnahme“). Hängen Sie die Gerätekappe oben ein. Schwenken Sie die Gerätekappe unten auf die Rückwand und drücken die Gerä-tekappe an, bis sie hörbar einrastet. Verschrauben Sie die Gerätekappe.14 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Montage-Alternativen

13.12 Temperaturbegrenzung/Verbrühschutz

Die maximale Temperaturbegrenzung kann im Bedienelement der Gerätekappe auf 43°C begrenzt werden. Dazu sind folgende Schritte notwendig: Nehmen Sie die Gerätekappe ab. Nehmen Sie die eingesteckte Elektronikplatine aus dem Bedienelement der Gerätekappe. Achten Sie dabei auf die Schnapphaken. Versetzen Sie den Stecker von links nach rechts (Position „43°C“). Bauen Sie das Bedienelement wieder ein, die Schnapp- haken müssen einrasten. Achten Sie auf die Knopf- und Achsposition. VORSICHT Verbrennung Bei Betrieb mit vorgewärmtem Wasser kann die einge- stellte Temperaturbegrenzung oder der Verbrühschutz unwirksam sein. In diesem Fall begrenzen Sie die Temperatur an der vorgeschalteten Zentral-Thermostatarmatur, siehe Kapitel "Installation/ Gerätebeschreibung/ Zube- hör". 2602020833DEUTSCH www.stiebel-eltron.com DHB-E SLi | 15 INSTALLATION Störungsbehebung

14. Störungsbehebung

WARNUNG Stromschlag Um das Gerät prüfen zu können, muss die Netzspannung am Gerät anliegen. Anzeigemöglichkeiten der Diagnoseampel (LED) rot leuchtet bei Störung gelb leuchtet bei Heizbetrieb grün blinkt: Gerät am Netzanschluss Störung / Anzeige LED-Diagnoseampel Ursache Behebung Das Gerät schaltet nicht ein. Der Duschkopf / die Strahlregler sind verkalkt. Entkalken ggf. erneuern Sie den Duschkopf/ die Strahlregler. Der Durchfluss ist zu gering. Das Sieb im Gerät ist verschmutzt. Reinigen Sie das Sieb. Die Solltemperatur wird nicht erreicht. Eine Phase fehlt. Prüfen Sie die Sicherung in der Hausinstallation. Die Heizung schaltet ab. Die Lufterkennung sensiert Luft im Wasser. Die Heizleis- tung schaltet kurzzeitig ab. Das Gerät geht nach einer Minute wieder in Betrieb. Kein warmes Wasser und keine Ampelanzeige. Die Sicherung hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation. Der Sicherheitsdruckbegrenzer hat ausgeschaltet. Beseitigen Sie die Fehlerursache (z.B. ein defekter Druckspüler).

Schützen Sie das Heizsystem vor Überhitzung, in dem Sie ein dem Gerät nachgeschaltetes Zapfventil eine Minute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.

Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drücken, siehe auch Kapitel „Installation/ Inbetriebnahme/ Erstinbetriebnahme“. Die Elektronik ist defekt. Prüfen Sie die Elektronik, ggf. tauschen. Ampelanzeige: grün blinkt Kein warmes Wasser bei Durchfluss >3l/min. Die Durchflusserkennung DFE ist nicht aufgesteckt. Stecken Sie den Stecker der Durchflusserkennung wieder auf. Die Durchflusserkennung DFE ist defekt. Kontrollieren Sie die Durchflusserkennung, ggf. tauschen. Die Solltemperatur wird nicht erreicht. Der Sollwertgeber oder das Verbindungskabel ist defekt oder das Verbindungskabel ist nicht aufgesteckt. Stecken Sie das Verbindungskabel auf, ggf. Sollwert- geber tauschen. Die Temperaturbegrenzung ist aktiviert. Deaktivieren Sie die Temperaturbegrenzung. Ampelanzeige: gelb Dauerlicht, grün blinkt Kein warmes Wasser bei Durchfluss >3l/min. Der Sicherheitstemperaturbegrenzer STB hat ausgelöst oder ist unterbrochen. Kontrollieren Sie den Sicherheitstemperaturbegren- zer, ggf. tauschen. Das Heizsystem ist defekt. Messen Sie den Widerstand vom Heizsystem, ggf. tauschen. Die Elektronik ist defekt. Prüfen Sie die Elektronik, ggf. tauschen. Ampelanzeige: gelb Dauerlicht, grün blinkt Der Auslaufsensor ist defekt. Prüfen Sie die Verbindung, ggf. Auslaufsensor tau- schen. Solltemperatur wird nicht erreicht. Gerät an der Leistungsgrenze. Reduzieren Sie den Durchfluss. Bauen Sie den Durchflussmengen-Begrenzer ein. Ampelanzeige: rot Dauerlicht, grün blinkt Der Auslaufsensor ist defekt. Prüfen Sie die Verbindung, ggf. Auslaufsensor tau- schen. Kein warmes Wasser Der Kaltwasser-Sensor ist defekt. Prüfen Sie die Elektronik, ggf. tauschen. Wunschtemperatur > 45°C wird nicht erreicht Die Kaltwasser-Zulauftemperatur ist höher als 45°C. Verringern Sie die Kaltwasser-Zulauftemperatur zum Gerät.16 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. Gerät entleeren Das Gerät können Sie für Wartungsarbeiten entleeren. WARNUNG Verbrennung Wenn Sie das Gerät entleeren, kann heißes Wasser aus- treten. Schließen Sie das 3-Wege-Absperrventil oder das Absperr- ventil in der Kaltwasser-Zuleitung. Öffnen Sie alle Entnahmeventile. Lösen Sie die Wasseranschlüsse vom Gerät. Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas- ser im Gerät befindet, das gefrieren und Schäden verursa- chen kann. Sieb reinigen Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schrau- banschluss. Schließen Sie das 3-Wege-Absperrventil oder das Absperrventil in der Kaltwasser-Zuleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

16. Technische Daten

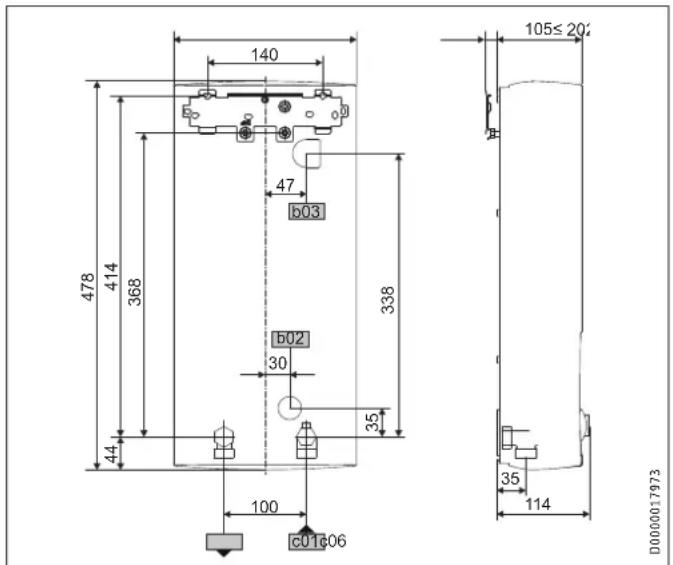

16.1 Maße und Anschlüsse

b03 b02 c01c06D0000017973 DHB-E SLi b02 Durchführung elektr. Leitungen I b03 Durchführung elektr. Leitungen II c01 Kaltwasser Zulauf Außengewinde G 1/2 A c06 Warmwasser Auslauf Außengewinde G 1/2 A Alternative Anschlussmöglichkeiten

b03 b02 b04 b04 b04 b04 b04 D0000019212 DHB-E SLi b02 Durchführung elektr. Leitungen I b03 Durchführung elektr. Leitungen II b04 Durchführung elektr. Leitungen III

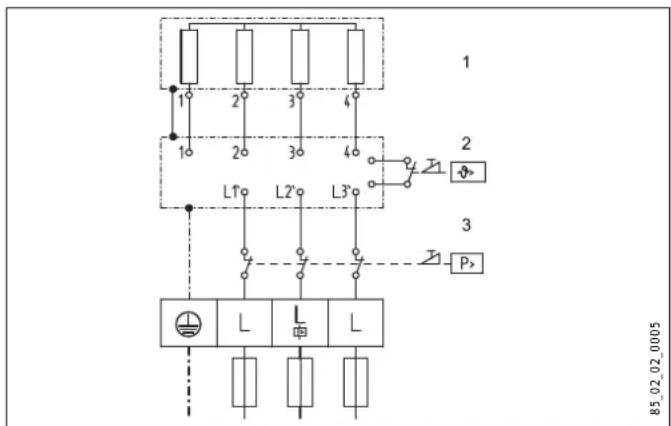

16.2 Elektroschaltplan

3/PE ~ 380-415V 1 Beheizung 2 Sicherheitstemperaturbegrenzer 3 SicherheitsdruckbegrenzerDEUTSCH www.stiebel-eltron.com DHB-E SLi | 17 NOTIZEN Vorrangschaltung mit LR 1-A

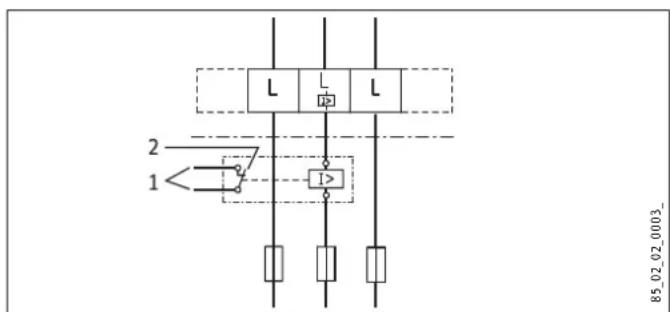

1 Steuerleitung zum Schaltschütz des 2. Gerätes (z.B. Elektro-Speicherheizgerät). 2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers.

16.3 Warmwasserleistung

Die Warmwasserleistung ist abhängig von der anliegenden Netz- spannung, der Anschlussleistung des Gerätes und der Kaltwas- ser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild (siehe „Kapitel „Bedienung/ Problembehebung“). Anschlussleistung in kW 38 °C Warmwasserleistung in l/min. Nennspannung Kaltwasser-Zulauftemperatur 380 V 400 V 415 V 5°C 10°C 15°C 20°C 10,1 4,4 5,2 6,3 8,0 11,0 4,8 5,6 6,8 8,7 12,0 5,2 6,1 7,5 9,5 12,2 5,3 6,2 7,6 9,7 13,2 5,7 6,7 8,2 10,5 13,5 5,8 6,9 8,4 10,7 13,6 5,9 6,9 8,4 10,8 14,2 6,1 7,2 8,8 11,3 14,5 6,3 7,4 9,0 11,5 15,0 6,5 7,7 9,3 11,9 16,2 7,0 8,3 10,1 12,9 16,3 7,1 8,3 10,1 12,9 18,0 7,8 9,2 11,2 14,3 19,0 8,2 9,7 11,8 15,1 19,4 8,4 9,9 12,0 15,4 21,0 9,1 10,7 13,0 16,7 21,7 9,4 11,1 13,5 17,2 22,6 9,8 11,5 14,0 17,9 23,5 10,2 12,0 14,6 18,7 24,0 10,4 12,2 14,9 19,0 24,4 10,6 12,4 15,2 19,4 25,8 11,2 13,2 16,0 20,5 26,0 11,3 13,3 16,1 20,6 27,0 11,7 13,8 16,8 21,4 Anschlussleistung in kW 50 °C Warmwasserleistung in l/min. Nennspannung Kaltwasser-Zulauftemperatur 380 V 400 V 415 V 5°C 10°C 15°C 20°C 10,1 3,2 3,6 4,1 4,8 11,0 3,5 3,9 4,5 5,2 12,0 3,8 4,3 4,9 5,7 12,2 3,9 4,4 5,0 5,8 13,2 4,2 4,7 5,4 6,3 13,5 4,3 4,8 5,5 6,4 13,6 4,3 4,9 5,6 6,5 14,2 4,5 5,1 5,8 6,8 14,5 4,6 5,2 5,9 6,9 15,0 4,8 5,4 6,1 7,1 16,2 5,1 5,8 6,6 7,7 16,3 5,2 5,8 6,7 7,8 18,0 5,7 6,4 7,3 8,6 19,0 6,0 6,8 7,8 9,0 19,4 6,2 6,9 7,9 9,2 21,0 6,7 7,5 8,6 10,0 21,7 6,9 7,8 8,9 10,3 22,6 7,2 8,1 9,2 10,8 23,5 7,5 8,4 9,6 11,2 24,0 7,6 8,6 9,8 11,4 24,4 7,7 8,7 10,0 11,6 25,8 8,2 9,2 10,5 12,3 26,0 8,3 9,3 10,6 12,4 27,0 8,6 9,6 11,0 12,9

16.4 Einsatzbereiche/ Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Installation/ Datentabelle“). Normangabe bei 15°C 20°C 25°C Wider- stand

Leitfähigkeit σ ≤ Wider- stand

Leitfähigkeit σ ≤ Wider- stand

Armaturen Druckverlust der Armaturen bei Volumenstrom 10 l/min Einhandmischer, ca. MPa 0,04 - 0,08 Thermostat-Armatur, ca. MPa 0,03 - 0,05 Duschkopf, ca. MPa 0,03 - 0,15 Rohrnetz-Dimensionierungen Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1MPa empfohlen.

16.6 Störfallbedingungen

Im Störfall können in der Installation kurzfristig Belastungen von maximal 95 °C bei einem Druck von 1,2 MPa auftreten.18 | DHB-E SLi www.stiebel-eltron.com INSTALLATION Technische Daten

16.7 Landesspezifische Zulassungen und Zeugnisse:

Deutschland Für das Gerät ist aufgrund der Landesbauordnungen ein allgemei- nes bauaufsichtliches Prüfzeugnis zum Nachweis der Verwend- barkeit hinsichtlich des Geräuschverhaltens erteilt. DIN 4109 PA-IX 6816/I

16.8 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A DHB-E 18/21/24 SLi DHB-E 27 SLi

Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Lastprofil S S S S S Energieeffizienzklasse A A A A A Jährlicher Stromverbrauch kWh 472 472 477 477 481 Energetischer Wirkungsgrad % 39 39 39 39 39 Temperatureinstellung ab Werk °C 60 60 60 60 60 Schallleistungspegel dB(A) 15 15 15 15 15 Besondere Hinweise zur Effizienzmessung keine keine keine Angaben bei Pmax. keineDEUTSCH www.stiebel-eltron.com DHB-E SLi | 19 INSTALLATION Technische Daten

(bei ϑkalt ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300 1200 1200 1300 1200 1200 1300 1200 1200 1300 Spezifische Leitfähigkeit σ

(bei ϑkalt ≤45°C) μS/cm 833 833 770 833 833 770 833 833 770 833 833 770 833 833 770 Max. Netzimpedanz bei 50Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Anschlüsse Wasseranschluss G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Einsatzgrenzen Max. zulässiger Druck MPa 1 1 1 1 1 Max. Zulauftemperatur für Nacherwärmung °C 45 45 45 45 45 Werte Max. zulässige Zulauftempe- ratur °C 60 60 60 60 60 Ein l/min >3,0 >3,0 >3,0 >3,0 >3,0 Volumenstrom für Druckverlust l/min 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Druckverlust bei Volumen- strom MPa 0,07 (0,02 ohne DMB) 0,11 (0,03 ohne DMB) 0,08 (0,06 ohne DMB) 0,08/0,10/0,13 (0,06/0,08/0,10 ohne DMB) 0,16 (0,12 ohne DMB) Volumenstrom-Begrenzung bei l/min 4,0 4,0 7,5 7,5/7,5/8,5 8,5 Warmwasserdarbietung l/min 5,6 6,9 9,2 9,2/10,7/12,3 13,8 Δϑ bei Darbietung K 28 28 28 28 28 Hydraulische Daten Nenninhalt l 0,4 0,4 0,4 0,4 0,4 Ausführungen Anschlussleistung wählbar - - - X - Temperatureinstellung °C 30 - 60 30 - 60 30 - 60 30 - 60 30 - 60 Schutzklasse 1 1 1 1 1 Isolierblock Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht Blankdraht Blankdraht Kappe und Rückwand Kunststoff Kunststoff Kunststoff Kunststoff Kunststoff Farbe weiß weiß weiß weiß weiß Schutzart (IP) IP25 IP25 IP25 IP25 IP25 Dimensionen Höhe mm 478 478 478 478 478 Breite mm 225 225 225 225 225 Tiefe mm 105 105 105 105 105 Gewichte Gewicht kg 3,6 3,6 3,6 3,6 3,620 | DHB-E SLi www.stiebel-eltron.com

Garantie Für außerhalb Deutschlands erworbene Geräte gelten nicht die Garantiebedingungen unserer deutschen Gesellschaften. Vielmehr kann in Ländern, in denen eine unserer Tochterge

sellschaften unsere Produkte vertreibt, eine Garantie nur von dieser Tochtergesellschaft erteilt werden. Eine solche Garantie ist nur dann erteilt, wenn die Tochtergesellschaft eigene Ga

rantiebedingungen herausgegeben hat. Darüber hinaus wird keine Garantie erteilt. Für Geräte, die in Ländern erworben werden, in denen keine unserer Tochtergesellschaften unsere Produkte vertreibt, er

teilen wir keine Garantie. Etwaige vom Importeur zugesicherte Garantien bleiben hiervon unberührt. Umwelt und Recycling Bitte helfen Sie, unsere Umwelt zu schützen. Entsorgen Sie die Materialien nach der Nutzung gemäß nationalen Vorschriften.ENGLISH www.stiebel-eltron.com DHB-E SLi | 21
