INSTRUKCJA OBSŁUGI DHBE 27 SLi electronic STIEBEL ELTRON

1. Wskazówki ogólne 79

1.1 Wskazówki dotyczące bezpieczeństwa 79

1.2 Inne oznaczenia stosowane wniniejszej dokumentacji 79

1.3 Jednostki miar 79

2. Bezpieczeństwo 79

2.1 Użytkowanie zgodne z przeznaczeniem 79

2.2 Ogólne wskazówki dotyczące bezpieczeństwa 79

2.3 Znak kontroli 80

3. Opis urządzenia 80

4.2 Ograniczenie temperatury/zabezpieczenie przed

5. Czyszczenie i konserwacja 81

6. Usuwanie problemów 81

7. Bezpieczeństwo 82

7.1 Ogólne wskazówki dotyczące bezpieczeństwa 82

7.2 Przepisy, normy i wymogi 82

8. Opis urządzenia 82

8.1 Zakres dostawy 82

9.1 Miejsce montażu 83

9.2 Instalacja wodna 83

9.3 Urządzenie zprzełączalną mocą przyłączeniową 84

10.1 Montaż standardowy84

10.2 Zakończenie montażu 86

11.1 Pierwsze uruchomienie 86

11.2 Ponowne uruchomienie 87

12. Wyłączenie z eksploatacji 87

13. Inne sposoby montażu 87

13.1 Przyłącze elektryczne podtynkowe górne 87

13.2 Przyłącze elektryczne natynkowe 87

13.3 Pola przekroju przewodów przy przyłączu

elektrycznym dolnym 87

13.4 Podłączenie przekaźnika priorytetu 88

13.5 Natynkowa instalacja wodna 88

13.6 Instalacja wodna natynkowa zprzyłączem

lutowanym/ złączką rurową zaprasowywaną 88

13.7 Instalacja wodna natynkowa, montaż pokrywy

13.8 Montaż dolnej części ścianki tylnej przy złączu

śrubowym natynkowym 89

13.9 Uchwyt ścienny przy wymianie urządzenia 89

13.10 Instalacja na płytkach ceramicznych 89

13.11 Odwrócona pokrywa urządzenia 89

13.12 Ograniczenie temperatury/zabezpieczenie przed

poparzeniem 90 WSKAZÓWKI SPECJALNE - Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat, a także przez osoby oob- niżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też przez osoby bez doświadcze- nia i odpowiedniej wiedzy, jeśli obsługa odbywa się pod nadzorem lub jeśli osoby te zostały po- instruowane odnośnie do bezpiecznego użytko- wania urządzenia i rozumieją wynikające ztego zagrożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konser- wacja wykonywana przez użytkownika są czyn- nościami, których dzieciom nie wolno wykonywać bez nadzoru. - Ryzyko poparzenia: Temperatura armatury może przekroczyć 60°C. - Urządzenie musi mieć możliwość oddzielania od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm. - Zamocować urządzenie wsposób opisany wroz- dziale „Instalacja/ Montaż”. - Należy przestrzegać maksymalnego dopuszczal- nego ciśnienia (patrz rozdział „Instalacja/ Dane techniczne/ Tabela danych”). - Urządzenie opróżniać w sposób opisany w roz- dziale „Instalacja/ Konserwacja/ Opróżnianie urządzenia”.

16. Dane techniczne 92

16.1 Wymiary i przyłącza 92

16.2 Schemat połączeń elektrycznych 92

16.3 Wydajność ciepłej wody użytkowej 93

16.4 Zakres pracy / tabela przeliczeniowa 93

16.5 Straty ciśnienia 93

16.6 Warunki awaryjne 93

16.7 Krajowe dopuszczenia icertyfikaty: Niemcy 94

16.8 Dane dotyczące zużycia energii 94

16.9 Tabela danych 95

Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i specjalistów.Rozdział „Instalacja” przeznaczony jest dla specjalisty. WskazówkaPrzed przystąpieniem do obsługi urządzenia należy do-kładnie zapoznać się zniniejszą instrukcją izachować ją do późniejszego wykorzystania.W przypadku przekazania produktu osobie trzeciej należy jej również przekazać niniejszą instrukcję.1.1 Wskazówki dotyczące bezpieczeństwa1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożeniaW tym miejscu określone są potencjalne skutki nieprze-strzegania wskazówki dotyczącej bezpieczeństwa. W tym miejscu określone są środki zapobiegające zagrożeniu.1.1.2 Symbole irodzaje zagrożeniaSymbol Rodzaj zagrożenia

Porażenie prądem elektrycznym

Poparzenie 1.1.3 Hasła ostrzegawczeHASŁO OSTRZE-GAWCZEZnaczenieZAGROŻENIE Wskazówki, których nieprzestrzeganie prowadzi do cięż-kich obrażeń ciała lub śmierci.OSTRZEŻENIE Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.OSTROŻNIE Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.1.2 Inne oznaczenia stosowane wniniejszej dokumentacji WskazówkaOgólne wskazówki są oznaczone symbolem umieszczo-nym obok. Należy dokładnie zapoznać się ztreścią wskazówek.Symbol Znaczenie

Szkody materialne (uszkodzenie urządzenia, szkody następcze, zanieczyszcze-nie środowiska naturalnego)

Utylizacja urządzenia Ten symbol informuje o konieczności wykonania jakiejś czyn-ności. Wymagane czynności opisane są krok po kroku.1.3 Jednostki miar WskazówkaJeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2.1 Użytkowanie zgodne z przeznaczeniemUrządzenie przeznaczone jest do podgrzewania wody użytkowej lub dogrzewania wstępnie podgrzanej wody użytkowej imoże służyć do zasilania jednego lub kilku punktów poboru wody. Urządzenie przeznaczone jest do użytku domowego. Nieprzeszko- lone osoby mogą bezpiecznie zniego korzystać. Urządzenie można stosować również poza domem, np. w małych przedsiębiorstwach pod warunkiem użytkowania zgodnego z przeznaczeniem.Inne lub wykraczające poza obowiązujące ustalenia użytkowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniej-szej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.2.2 Ogólne wskazówki dotyczące bezpieczeństwa OSTROŻNIE PoparzeniePodczas pracy temperatura armatury może osiągnąć wartość powyżej 60 °C.Wprzypadku temperatur na wyjściu wyższych niż 43°C istnieje niebezpieczeństwo poparzenia. OSTROŻNIE PoparzenieTemperatura ciepłej wody przy zasilaniu wodą wstępnie podgrzaną, np. przez instalację solarną, może różnić się od nastawionej temperatury zadanej.

OSTRZEŻENIE obrażenia ciałaUrządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat, a także przez osoby oobniżonej sprawno-ści ruchowej, sensorycznej lub umysłowej, lub też przez osoby bez doświadczenia i odpowiedniej wiedzy, jeśli obsługa odbywa się pod nadzorem lub jeśli osoby te zostały poinstruowane odnośnie do bezpiecznego użyt-kowania urządzenia i rozumieją wynikające ztego za- grożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

!OBSŁUGA Opis urządzenia 80 | DHB-E SLi www.stiebel-eltron.com

Szkody materialne Obowiązkiem użytkownika jest zabezpieczenie urządze- nia i armatury przed mrozem.

Patrz tabliczka znamionowa na urządzeniu.

Elektronicznie regulowany przepływowy ogrzewacz wody utrzy- muje stałą temperaturę na wyjściu, niezależnie od temperatury na zasilaniu, aż do granicy mocy. Urządzenie podgrzewa wodę bezpośrednio w punkcie poboru, po otwarciu zaworu ciepłej wody. Dzięki krótkim przewodom powsta- ją niewielkie straty energii i wody. Przepływ włączeniowy patrz rozdział „Instalacja/ Dane technicz- ne/ Tabela danych, Wł.”. Wydajność ciepłej wody urządzenia zależy od temperatury zimnej wody, mocy grzejnej, natężenia przepływu wody i nastawionej temperatury. Jeśli maksymalna temperatura na zasilaniu wodą wstępnie pod- grzaną zostanie przekroczona, dogrzewanie nie odbywa się. Temperatura ciepłej wody użytkowej Temperaturę ciepłej wody na wyjściu można płynnie regulować. Ograniczenie temperatury/zabezpieczenie przed poparzeniem Maksymalną temperaturę wyjścia dla urządzenia można ograni- czyć do43°C. W tym celu nawiązać kontakt ze specjalistą. System grzejny System grzejny zodkrytą grzałką wyposażony jest wpłaszcz z tworzywa sztucznego odporny na ciśnienie. System grzejny jest przeznaczony zarówno do wody oniskiej, jak iowysokiej zawar- tości wapnia, ponieważ jest wdużym stopniu odporny na zakamie- nienie. System grzejny zapewnia szybkie iwydajne przygotowanie ciepłej wody użytkowej. Wskazówka Urządzenie jest wyposażone wfunkcję wykrywania po- wietrza, która wznacznym stopniu zapobiega uszko- dzeniom systemu grzejnego. Jeżeli podczas pracy do urządzenia dostaną się pęcherzyki powietrza, urządze- nie wyłącza moc grzejną na jedną minutę, chroniąc tym samym system grzejny.

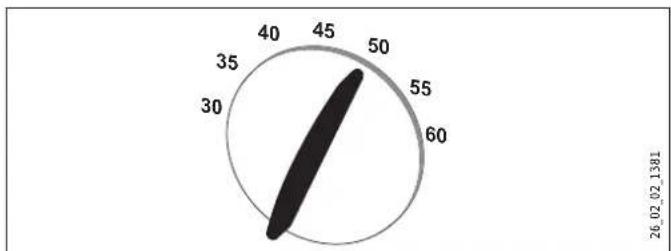

Obrócić pokrętło regulacji temperatury do żądanej pozycji. Jeżeli przy całkowicie otwartej armaturze imaksymalnej nastawie temperatury, na wyjściu nie jest osiągana wymagana temperatu- ra, oznacza to, że przez urządzenie przepływa większa ilość wody niż może zostać podgrzana przez grzałkę. Zredukować natężenie przepływu za pomocą armatury.

4.1 Zalecane nastawy

Armatura termostatyczna Wprzypadku użytkowania urządzenia zarmaturą termostatyczną zaleca się nastawienie na urządzeniu maksymalnej temperatury. Żądaną temperaturę należy wówczas nastawić na armaturze ter- mostatycznej. W przypadku przerwy w dopływie wody:

Szkody materialne Aby nie uszkodzić systemu grzejnego zodkrytą grzałką, po przerwie w dopływie wody należy ponownie urucho- mić urządzenie, wykonując poniższe czynności. Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki. Otworzyć armaturę i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę do urządzenia zostaną odpowietrzone. Włączyć ponownie napięcie zasilające.

4.2 Ograniczenie temperatury/zabezpieczenie

przed poparzeniem Maksymalną temperaturę wyjścia dla urządzenia można ograni- czyć do43°C. W tym celu nawiązać kontakt ze specjalistą.OBSŁUGA Czyszczenie i konserwacja www.stiebel-eltron.com DHB-E SLi | 81 POLSKI

5. Czyszczenie i konserwacja

Nie wolno używać szorujących, ani rozpuszczających środ- ków czyszczących. Do konserwacji iczyszczenia urządzenia wystarczy wilgotna ściereczka. Należy regularnie sprawdzać stan armatury. Osad z wylotu armatury należy usuwać przy użyciu dostępnych w handlu środków do odkamieniania.

6. Usuwanie problemów

Problem Przyczyna Rozwiązanie Urządzenie nie włącza się, mimo całkowicie otwartego zaworu ciepłej wody. Brak napięcia.

Sprawdzić bezpieczniki winstalacji domowej.

Regulator strumienia warmaturze lub głowica natryskowa jest pokryta kamieniem lub zanie- czyszczona. Oczyścić i/lub usunąć kamień z regulatora strumienia lub głowicy natryskowej. Podczas pobierania ciepłej wody chwilowo wypływa zimna woda. Funkcja wykrywania po- wietrza wykrywa powie- trze wwodzie iwyłącza moc grzejną. Urządzenie uruchamia się automatycznie po upływie 1 minuty. Żądana temperatura > 45°C nie jest osiągana.

Doprowadzanie wody zostało przerwane.

Odpowietrzyć urządzenie i przewód doprowadza- jący zimną wodę (patrz rozdział „Obsługa/ Zalecane nastawy/ Wprzypadku przerwy wdopływie wody”).

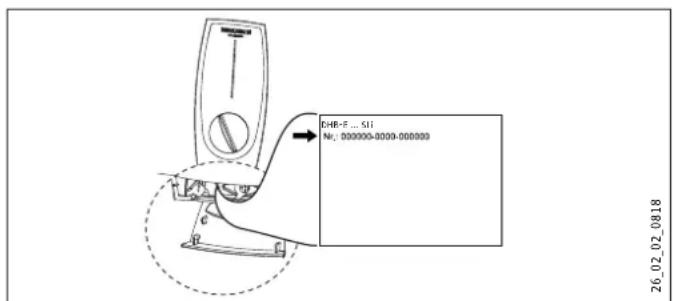

Temperatura na zasila- niu zimną wodą wynosi >45°C. Zmniejszyć temperaturę na zasilaniu zimną wodą. Jeśli nie można usunąć przyczyny usterki, należy wezwać serwis. Wcelu usprawnienia iprzyspieszenia pomocy należy podać numer urządzenia ztabliczki znamionowej (000000-0000-000000).

Instalacja, uruchomienie, jak również konserwacja inaprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie ibezpieczeństwo eks-ploatacji tylko wprzypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia, oraz oryginal-nych części zamiennych.

Szkody materialnePrzestrzegać maks. dopuszczalnej temperatury na zasila-niu (patrz rozdział „Instalacja/ Dane techniczne/ Tabela danych”). Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Centralna armatura termosta-tyczna (patrz rozdział „Instalacja/ Opis urządzenia/ Wy-posażenie dodatkowe”) pozwala ograniczyć temperaturę na zasilaniu.

7.2 Przepisy, normy i wymogi

WskazówkaNależy przestrzegać wszystkich krajowych i miejscowych przepisów oraz wymogów. - Stopień ochrony IP25 (ochrona strugoszczelna) jest za-pewniony tylko przy prawidłowo zamontowanej osłonie przewodu. - Oporność elektryczna właściwa wody nie może być mniejsza niż podana na tabliczce znamionowej. Wprzypadku sieci wo-dociągowej należy uwzględnić najniższą oporność elektrycz-ną wody (patrz rozdział „Instalacja/ Dane techniczne/ Tabela danych”). Informacjeo właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejsco-wym zakładzie wodociągów.

Do urządzenia dołączone są następujące elementy: - Zawieszenie na ścianie - Szablon montażowy - 2 złączki podwójne - 3-drożny kulowy odcinający zawór zimnej wody - Trójnik ciepłej wody - Uszczelki płaskie - Sitko - Ogranicznik przepływu - Krążek kształtowy z tworzywa sztucznego - Elementy łączące ztworzywa sztucznego/ pomoc montażowa - Elementy prowadzące pokrywy iściany tylnej

Armatury - Jednouchwytowa kuchenna armatura ciśnieniowa MEKD - Jednouchwytowa wannowa armatura ciśnieniowa MEBDZatyczka G½AJeżeli stosowana jest inna natynkowa armatura ciśnieniowa niż zalecana, użyć zatyczek zawartych w dostawie.Zestaw montażowy do instalacji natynkowej - Dwuzłączka do lutowania – rura miedziana do przyłącza lu-towanego Ø12mm - Złączka rurowa zaprasowywana, rura miedziana - Złączka rurowa zaprasowywana, rura z tworzywa sztucznego (przeznaczona do produktów firmy Viega: Sanfix-Plus lub Sanfix-Fosta)Uniwersalna rama montażowa - Rama montażowa zprzyłączami elektrycznymiZestaw rurek do urządzeń montowanych poniżej punktu poboru wodyJeżeli przyłącza wody (G⅜A) mają być podłączone powyżej urzą-dzenia, konieczny jest zestaw do montażu poniżej punktu poboru wody.Zestaw rurek do montażu zprzemieszczeniemJeżeli planowane jest przesunięcie urządzenia wpionie względem przyłącza wody o90mm wdół, zastosować ten zestaw rurek.Zestaw rurek do przyłączenia w miejsce gazowego ogrzewacza wodyTen zestaw rur jest potrzebny, jeżeli dostępna instalacja zawiera przyłącza gazowego ogrzewacza wody (przyłącze zimnej wody zlewej strony iprzyłącze ciepłej wody zprawej strony).Zestaw rurek do złącz wtykowych DHBJeżeli dostępna instalacja zawiera przyłącza wtykowe urządzenia DHB, użyć złączek wtykowych wody.Przekaźnik priorytetu (LR 1-A)Przekaźnik priorytetu do montażu w rozdzielnicy umożliwia priorytetowe włączanie przepływowego ogrzewacza wody, przy równoczesnej pracy na przykład elektrycznych pieców akumula-cyjnych.ZTA 3/4 – Centralna armatura termostatycznaArmatura termostatyczna do centralnego mieszania wstępnego, na przykład do eksploatacji przepływowego ogrzewacza wody zinstalacją solarną.www.stiebel-eltron.com DHB-E SLi | 83 POLSKI INSTALACJA Przygotowania

Szkody materialne Urządzenie należy zainstalować wpomieszczeniu, wktó- rym nie istnieje ryzyko zamarznięcia. Urządzenie należy zamontować pionowo i w pobliżu punktu poboru. Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody. Montaż poniżej punktu poboru wody

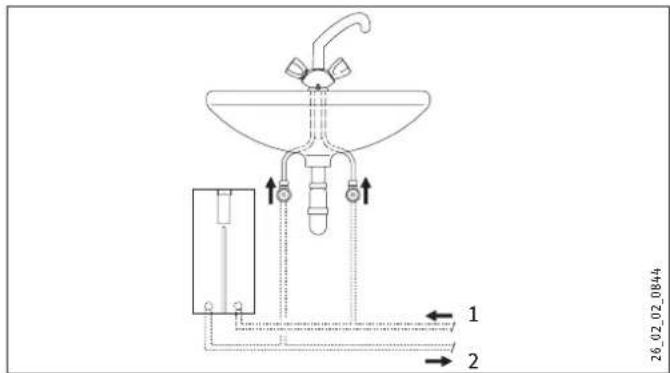

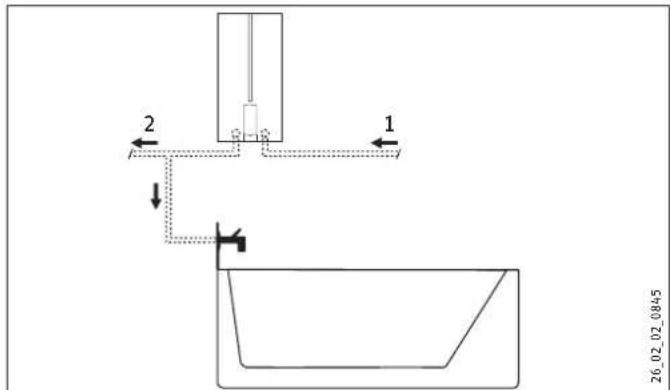

1 Zimna woda zasilanie 2 Ciepła woda wyjście Montaż powyżej punktu poboru wody

1 Zimna woda zasilanie 2 Ciepła woda wyjście Wskazówka Zamontować urządzenie na ścianie. Ściana musi mieć odpowiednią nośność.

9.2 Instalacja wodna

- Zawór bezpieczeństwa nie jest wymagany. Dokładnie przepłukać przewód wody. Armatury Stosować odpowiednie armatury ciśnieniowe (patrz rozdział „In- stalacja/ Opis urządzenia/ Wyposażenie dodatkowe”). Nie wolno stosować armatur bezciśnieniowych. Wskazówka Do dławienia przepływu nie wolno używać 3-drożne- go kulowego odcinającego zaworu wdopływie zimnej wody. 3-drożny odcinający zawór kulowy służy do od- cięcia urządzenia. Dopuszczalne materiały przewodów wodnych - Przewód doprowadzający zimną wodę: rura stalowa ocynkowana ogniowo, rura ze stali nierdzew- nej, rura miedziana lub rura z tworzywa sztucznego - Przewód wyjścia ciepłej wody: Rura ze stali nierdzewnej, rura miedziana lub rura ztworzy- wa sztucznego

Szkody materialne Przy zastosowaniu rur ztworzywa sztucznego przestrze- gać maksymalnej temperatury na zasilaniu imaksymal- nego dopuszczalnego ciśnienia (patrz rozdział „Instala- cja/ Dane techniczne/ Tabela danych”). Strumień przepływu Upewnić się, że osiągnięty został strumień przepływu (patrz rozdział „Instalacja/ Dane techniczne/ Tabela danych”), włą- czeniowego niezbędny do załączenia się urządzenia. Jeśli nie można uzyskać wymaganego strumienia przepływu przy całkowicie otwartym zaworze poboru, zwiększyć ciśnie- nie w instalacji wodnej. Jeśli mimo to strumień przepływu nie zostanie osiągnięty, wymontować ogranicznik przepływu izamontować krążek kształtowy ztworzywa sztucznego.

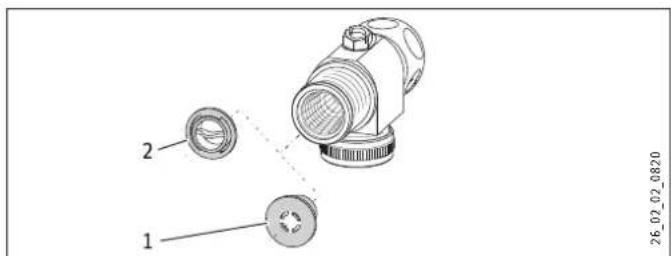

1 Ogranicznik przepływu 2 Krążek kształtowy z tworzywa sztucznego Wskazówka Aby armatura termostatyczna działała prawidłowo, nie wolno zastępować ogranicznika przepływu krążkiem kształtowym ztworzywa sztucznego.84 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Montaż

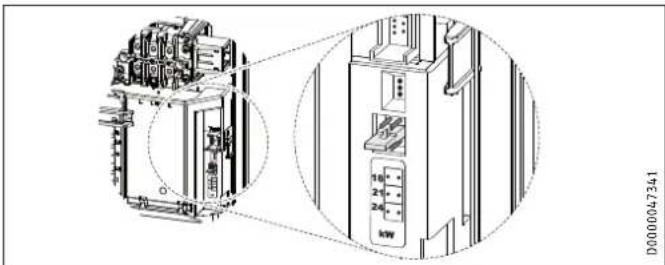

9.3 Urządzenie zprzełączalną mocą

przyłączeniową Urządzenie DHB-E 18/21/24 SLi jest fabrycznie nastawione na 21kW. Jeżeli urządzenie ma zostać zainstalowane zinną mocą, należy wykonać następujące czynności: Podłączyć wtyczkę kodującą zgodnie zwybraną mocą; moc do wyboru izabezpieczenie urządzenia – patrz „Instalacja/ Dane techniczne/ Tabela danych”. Zaznaczyć wybraną moc na tabliczce znamionowej. Użyć przy tym trwałego tuszu. Zamontować ogranicznik przepływu odpowiadający mocy urządzenia (patrz rozdział „Instalacja/ Dane techniczne/ Ta- bela danych”). D0000047341

Montaż standardowy - Przyłącze elektryczne na dole, instalacja podtynkowa - Przyłącze wody, instalacja podtynkowa Inne sposoby montażu przedstawiono w rozdziale „Instalacja/ Inne sposoby montażu”: - Przyłącze elektryczne podtynkowe górne - Przyłącze elektryczne natynkowe - Pola przekroju przewodów przy przyłączu elektrycznym dolnym - Podłączenie przekaźnika priorytetu - Natynkowa instalacja wodna - Instalacja wodna natynkowa zprzyłączem lutowanym/ złączką rurową zaprasowywaną - Instalacja wodna natynkowa, montaż pokrywy urządzenia - Montaż dolnej części ścianki tylnej przy złączu śrubowym na- tynkowym - Uchwyt ścienny przy wymianie urządzenia - Instalacja na płytkach ceramicznych - Odwrócona pokrywa urządzenia - Ograniczenie temperatury/zabezpieczenie przed poparzeniem

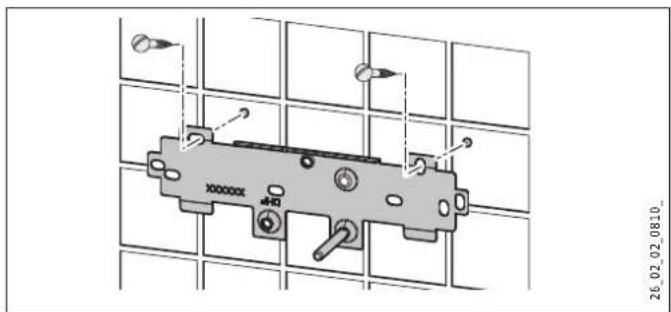

10.1 Montaż standardowy

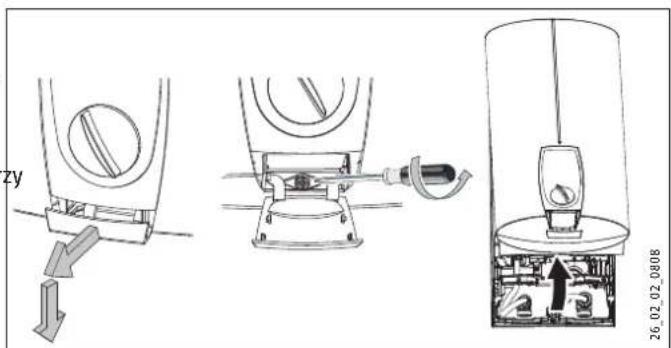

Otwieranie urządzenia

Otworzyć urządzenie poprzez pociągnięcie pokrywy do przodu iwdół, odkręcenie śruby iodchylenie pokrywy urządzenia.

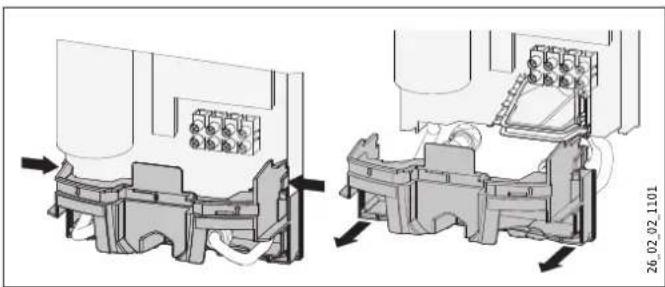

Zdjąć ściankę tylną, naciskając oba haczyki blokujące ipocią- gając dolną część ścianki tylnej do przodu. Przygotowanie elektrycznego przewodu zasilającego

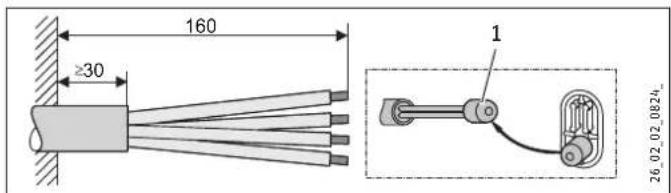

1 Pomoc montażowa Przygotować sieciowy przewód przyłączeniowy. Mocowanie uchwytu ściennego

Za pomocą szablonu montażowego zaznaczyć otwory do wy- wiercenia. Wprzypadku montażu urządzenia znatynkowymi przyłączami wody należy dodatkowo oznaczyć otwór mocują- cy wdolnej części szablonu.www.stiebel-eltron.com DHB-E SLi | 85 POLSKI INSTALACJA Montaż Wywiercić otwory izamocować uchwyt ścienny w2punktach przy pomocy odpowiednich materiałów mocujących (wkręty ikołki rozporowe nie są objęte zakresem dostawy). Zamontować uchwyt ścienny na ścianie. Podłączanie wody

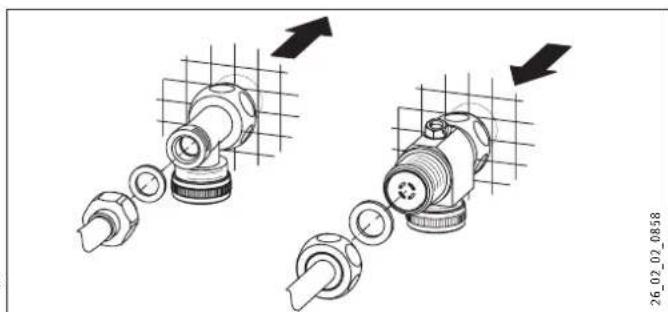

Szkody materialne Wszystkie prace w zakresie podłączania wody iprace in- stalacyjne należy wykonywać zgodnie z przepisami.

D0000053319 Uszczelnić iwkręcić złączkę podwójną. D0000050947

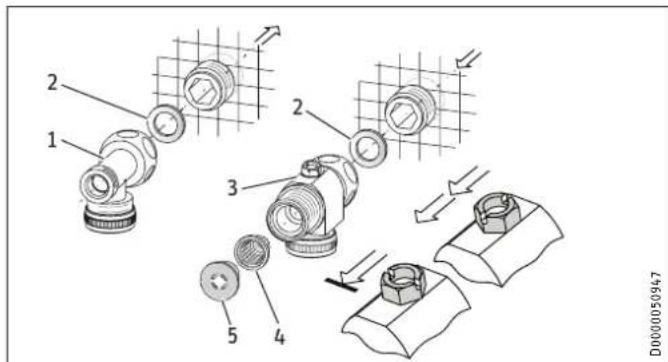

1 Ciepła woda ztrójnikiem 2 Uszczelka 3 Zimna woda z3-drożnym kulowym zaworem odcinającym 4 Sitko 5 Ogranicznik przepływu lub krążek kształtowy ztworzywa sztucznego (patrz rozdział „Instalacja/ Instalacja wodna/ Strumień przepływu”) Wskazówka Wprzypadku urządzenia DHB-E 18/21/24 SLi dołączony jest drugi ogranicznik przepływu. Zamontować ogranicz- nik przepływu odpowiadający mocy urządzenia (patrz „Ogranicznik strumienia przepływu” wrozdziale „Insta- lacja/ Dane techniczne/ Tabela danych”): 4,0l/min = różowy 7,5l/min = niebieski 8,5l/min = zielony Przykręcić trójnik i3-drożny kulowy zawór odcinający wraz zuszczelką płaską na złączkę podwójną.

Szkody materialne Do dławienia przepływu nie wolno używać 3-drożnego kulowego odcinającego zaworu wdopływie zimnej wody. Montaż urządzenia Dla ułatwienia montażu wcisnąć osłonę przewodu górnego przyłącza elektrycznego od tyłu wściankę tylną. Usunąć zabezpieczające zatyczki transportowe zprzyłączy wody. Wyjąć przetyczkę mocującą zgórnej części ścianki tylnej. Wprowadzić sieciowy przewód przyłączeniowy od tyłu przez osłonę przewodu, tak aby sieciowy przewód przyłączenio- wy przylegał do płaszcza przewodu. Wyprostować sieciowy przewód przyłączeniowy. Jeżeli pole przekroju sieciowego przewodu przyłączeniowego wynosi >6mm², powiększyć otwór wtulejce przewodu. Wcisnąć urządzenie na sworzeń gwintowany uchwytu ścien- nego, przebijając miękką uszczelkę. Wrazie potrzeby użyć śrubokręta. Założyć przetyczkę mocującą na sworzeń gwintowany uchwytu ściennego. Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocu- jącą poprzez obrót wprawo o90°. Przykręcić rurki zuszczelkami płaskimi do złączek podwójnych.

Szkody materialne Przy eksploatacji urządzenia sitko musi być zamontowa- ne. Przy wymianie urządzenia sprawdzić, czy sitko jest założone.86 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Uruchomienie Wykonanie przyłącza elektrycznego OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyj- ne należy wykonywać zgodnie z przepisami. OSTRZEŻENIE porażenie prądem elektrycznym Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego, w połączeniu z wyjmowa- ną osłona przewodu. Urządzenie musi mieć możliwość oddzielania od sieci elektrycznej za pomocą wielobiegu- nowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm. OSTRZEŻENIE porażenie prądem elektrycznym Zwrócić uwagę, aby urządzenie zostało podłączone do przewodu ochronnego.

Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne znapięciem sieciowym. Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego (patrz rozdział „Instalacja/ Dane techniczne/ Schematy połączeń elektrycznych”). Montaż dolnej części tylnej ścianki Zamontować dolną część ścianki tylnej wściance tylnej. Za- trzasnąć dolną część ścianki tylnej. Wyprostować zamontowane urządzenie, zwalniając prze- tyczkę mocującą, wyrównując przyłącze elektryczne itylną ściankę, anastępnie zpowrotem dokręcając przetyczkę mo- cującą. Jeżeli ścianka tylna urządzenia nie przylega płasko, urządzenie można zamocować wjego dolnej części przy uży- ciu dodatkowej śruby.

10.2 Zakończenie montażu

Otworzyć 3-drożny kulowy zawór odcinający lub zawór odci- nający wprzewodzie doprowadzającym zimną wodę.

OSTRZEŻENIE porażenie prądem elektrycznym Uruchomienie może zostać przeprowadzone wyłącznie przez specjalistę lub Serwisanta z zachowaniem prze- pisów bezpieczeństwa.

11.1 Pierwsze uruchomienie

≥ 60 s D0000051946 Kilkakrotnie otworzyć i zamknąć wszystkie podłączone arma- tury poboru wody, aż do usunięcia całego powietrza z prze- wodów i urządzenia. Przeprowadzić kontrolę szczelności. Aktywować ogranicznik ciśnienia bezpieczeństwa przy ci- śnieniu przepływu, mocno naciskając przycisk resetowania (urządzenie dostarczane jest zwyłączonym ogranicznikiem ciśnienia bezpieczeństwa). Podłączyć wtyczkę przewodu nadajnika wartości zadanej do układu elektroniki. Zamontować pokrywę urządzenia. Sprawdzić prawidłowe osadzenie pokrywy urządzenia. Zamocować pokrywę urządzenia przy pomocy wkrętu. Włączyć napięcie sieciowe. Skalibrować temperaturę. Obrócić pokrętło regulacji tempe- ratury do oporu wprawo iwlewo. Zdjąć folię ochronną zpanelu sterowania. Sprawdzić prawidłowość pracy urządzenia. Przekazanie urządzenia Objaśnić użytkownikowi sposób działania urządzenia i zapo- znać go ze sposobem użytkowania. Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o niebezpieczeństwie poparzenia. Przekazać niniejszą instrukcję.www.stiebel-eltron.com DHB-E SLi | 87POLSKI INSTALACJA Wyłączenie z eksploatacji

11.2 Ponowne uruchomienie

Szkody materialneAby nie uszkodzić systemu grzejnego zodkrytą grzałką, po przerwie w dopływie wody należy ponownie urucho-mić urządzenie, wykonując poniższe czynności. Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki. Otworzyć armaturę i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę do urządzenia zostaną odpowietrzone. Włączyć ponownie napięcie zasilające.

12. Wyłączenie z eksploatacji

Odłączyć urządzenie na wszystkich biegunach od przyłącza sieciowego. Opróżnić urządzenie (patrz rozdział „Instalacja/ Konserwa-cja/ Opróżnianie urządzenia”).

13. Inne sposoby montażu

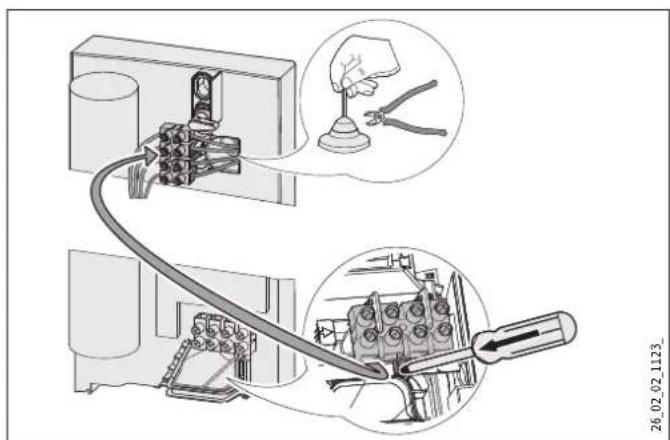

13.1 Przyłącze elektryczne podtynkowe górne

2602021123 Naciąć tulejkę sieciowego przewodu przyłączeniowego. Docisnąć wdół hak zatrzaskowy wcelu zamocowania siecio-wego zacisku przyłączeniowego. Wyciągnąć sieciowy zacisk przyłączeniowy. Przełożyć zacisk sieciowy wurządzeniu zdołu do góry. Za-mocować sieciowy zacisk przyłączeniowy, wsuwając go pod hak zatrzaskowy. Poprowadzić przewody przyłączeniowe pod prowadnicą przewodów.

13.2 Przyłącze elektryczne natynkowe

WskazówkaPrzy takim sposobie podłączenia zmienia się stopień ochrony urządzenia. Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” izaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

Szkody materialneWrazie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej! Wyciąć lub równo wyłamać niezbędny otwór przelotowy w ściance tylnej (pozycje patrz rozdział „Instalacja/ Dane tech-niczne/ Wymiary i przyłącza”). W razie potrzeby wygładzić ostre krawędzie pilnikiem. Poprowadzić sieciowy przewód przyłączeniowy przez tulejkę przewodu. Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego.

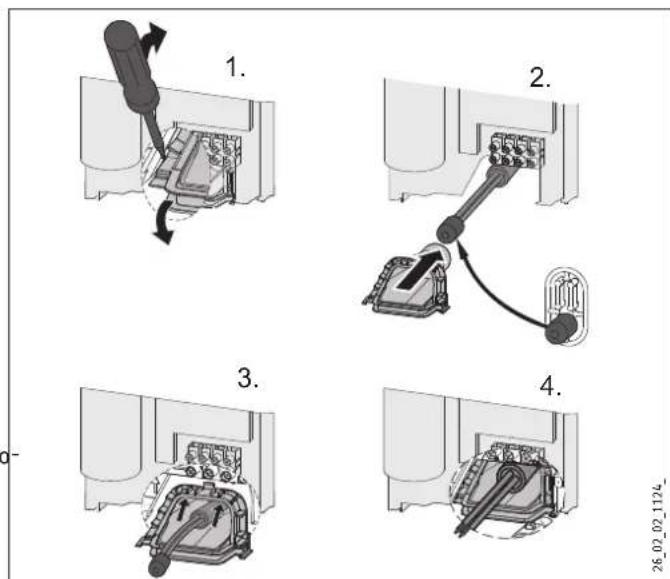

13.3 Pola przekroju przewodów przy przyłączu

elektrycznym dolnym Wprzypadku użycia przewodów odużym przekroju tulejkę prze-wodu można zamontować po zamontowaniu urządzenia.

2602021124 Przed przystąpieniem do montażu urządzenia wyjąć przy użyciu śrubokręta tulejkę przewodu. Nasunąć osłonę przewodu na sieciowy przewód przyłącze-niowy. Użyć pomocy montażowej zawartej wzakresie do-stawy. Przy przekroju >6mm² powiększyć otwór wosłonie przewodu. Wsunąć osłonę przewodu wściankę tylną. Zatrzasnąć osłonę przewodu.88 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Inne sposoby montażu

13.4 Podłączenie przekaźnika priorytetu

W przypadku stosowania innych urządzeń elektrycznych o dużej mocy, jak np. elektryczny piec akumulacyjny, w rozdzielni elek- trycznej zainstalować przekaźnik priorytetu. W tym przypadku praca innych urządzeń podłączonych do przekaźnika będzie wstrzymywana na czas pracy ogrzewacza.

Szkody materialne Fazę przekaźnika priorytetu należy podłączyć do odpo- wiednio oznaczonego sieciowego zacisku przyłączenio- wego wurządzeniu (patrz rozdział „Instalacja/ Dane techniczne/ Schematy połączeń elektrycznych”).

13.5 Natynkowa instalacja wodna

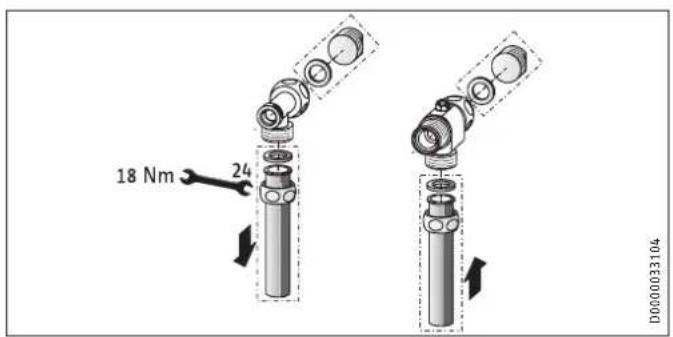

Wskazówka Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia. Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” izaznaczyć pole „IP 24”. Użyć do tego celu długopisu. D0000033104 Zamontować korki wody zuszczelkami, aby zamknąć przyłą- cze podtynkowe. W przypadku armatur z wyposażenia dodat- kowego zatyczki i uszczelki należą do zakresu dostawy. Do innych armatur ciśnieniowych niż zalecane przez nas można zamówić zatyczki iuszczelki, jako osprzęt. Zamontować odpowiednią armaturę ciśnieniową. Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury iwsunąć ją wściankę tylną. Przykręcić rurki przyłączeniowe trójnikiem i3-drożnym kulo- wym zaworem odcinającym

13.6 Instalacja wodna natynkowa zprzyłączem

lutowanym/ złączką rurową zaprasowywaną Miedziane przewody rurowe lub przewody rurowe ztworzywa sztucznego można łączyć elementami osprzętu „przyłącze luto- wane” lub „złączka rurowa zaprasowywana”. Wprzypadku „przyłącza lutowanego” zprzyłączem śrubowym do miedzianych przewodów rurowych 12 mm należy postępować wnastępujący sposób: Nasunąć nakrętki kołpakowe na rury przyłączeniowe. Zlutować wkładki zprzewodami miedzianymi. Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury iwsunąć ją wściankę tylną. Przykręcić rurki przyłączeniowe trójnikiem i3-drożnym kulo- wym zaworem odcinającym Wskazówka Należy przestrzegać wskazówek producenta armatury!

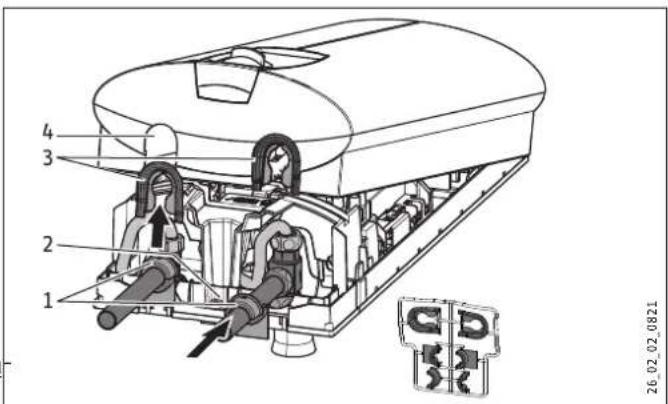

13.7 Instalacja wodna natynkowa, montaż pokrywy

1 Elementy prowadzące ściany tylnej 2 Śruba 3 Elementy prowadzące pokrywy 4 Otwór przelotowy Dokładnie wyłamać otwory przelotowe wpokrywie urządze- nia. Wrazie potrzeby użyć pilnika. Wskazówka Wprzypadku lekkiego przesunięcia rur przyłączeniowych można skorzystać zelementów prowadzących osłony. Przy większym przesunięciu rur przyłączeniowych nie należy montować elementów prowadzących ścianki tylnej. Przy montażu rur przyłączeniowych bez przesunięcia krawę- dzie elementów prowadzących osłony należy wyłamać. Zatrzasnąć elementy prowadzące pokrywy wotworach przelotowych. Założyć elementy prowadzące ścianki tylnej na rury. Zsunąć je. Następnie dosunąć elementy prowadzące do ścianki tylnej aż do oporu. Przymocować ściankę tylną na dole przy użyciu śruby.www.stiebel-eltron.com DHB-E SLi | 89POLSKI INSTALACJA Inne sposoby montażu Wprzypadku stosowania elastycznych przewodów przyłą-czeniowych wody zapobiec przekręceniu kolanek rurowych (połączenia bagnetowe wurządzeniu).

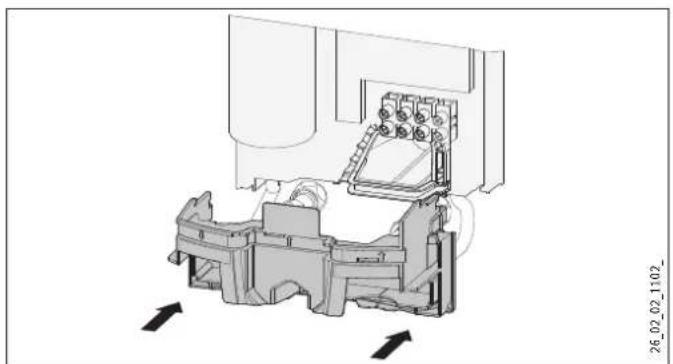

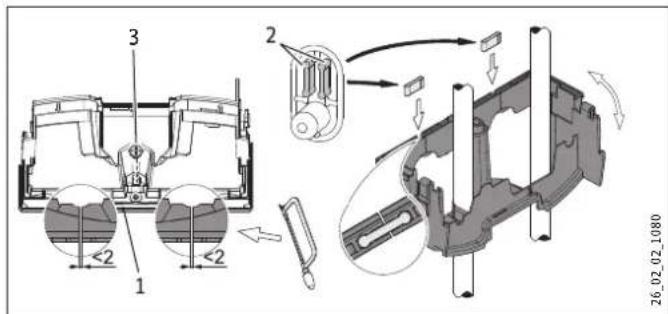

13.8 Montaż dolnej części ścianki tylnej przy złączu

śrubowym natynkowym Wprzypadku natynkowych przyłączy śrubowych dolną część ściany tylnej można zamontować również po montażu armatury. Wtym celu wymagane są następujące czynności: Przeciąć dolną część ścianki tylnej. Zamontować dolną część ścianki tylnej, zaginając ją zboku inasuwając na rury natynkowe. Włożyć elementy łączące od tyłu wdolną część ścianki tylnej. Zablokować dolną część ścianki tylnej wściance tylnej. Zamocować dolną część ścianki tylnej przy użyciu śruby.

1 Dolna część ścianki tylnej2 Elementy łączące dołączone do urządzenia3 Śruba

13.9 Uchwyt ścienny przy wymianie urządzenia

Dostępny uchwyt ścienny firmy STIEBELELTRON można wykorzy-stać przy wymianie urządzenia (wyjątek: ogrzewacz przepływowy DHF). Przebić ściankę tylną urządzenia wmiejscu przejścia sworz-nia gwintowanego na zamontowanym uchwycie ściennym.Wymiana ogrzewcza przepływowego DHF2602020815 Przestawić sworzeń gwintowany na uchwycie ściennym (sworzeń gwintowany posiada gwint samonacinający). Obrócić uchwyt ścienny o180° izamontować go na ścianie (napis DHF będzie wówczas ustawiony wkierunku czytania).

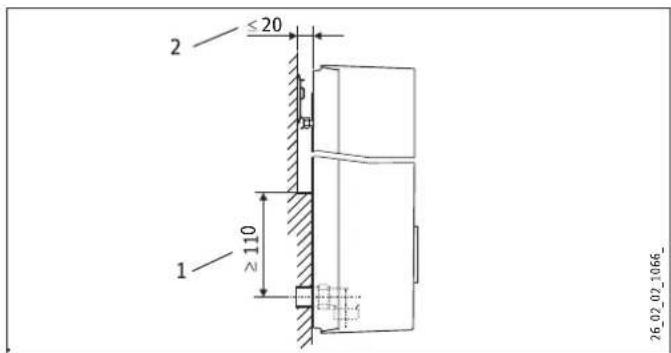

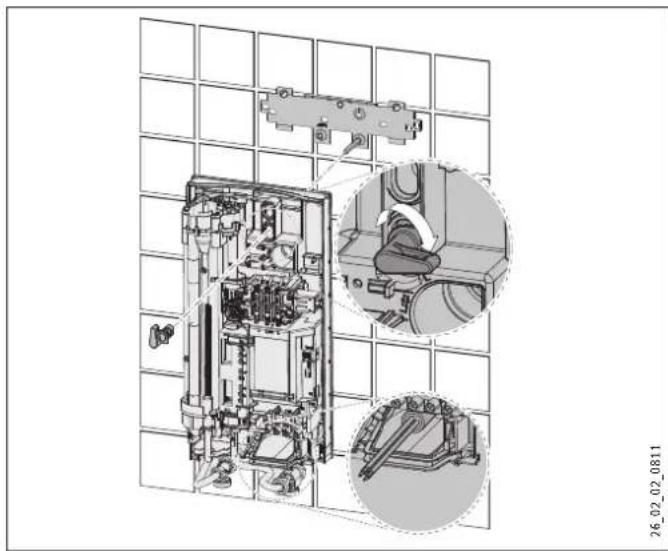

13.10 Instalacja na płytkach ceramicznych

2602021066211 Minimalne przyleganie urządzenia2 Maksymalne przesunięcie płytek ceramicznych Ustawić odpowiednią odległość od ściany. Zablokować ścian- kę tylną za pomocą przetyczki mocującej (obrót wprawo o90°).

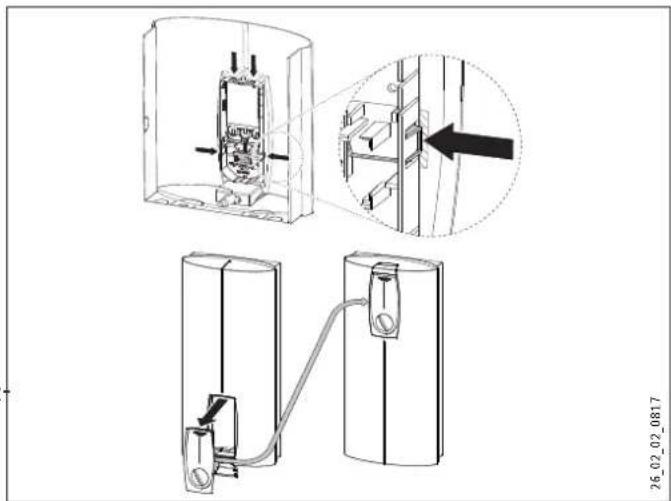

13.11 Odwrócona pokrywa urządzenia

Wprzypadku montażu poniżej punktu poboru można obrócić po-krywę urządzenia.2602020817 Wyjąć panel obsługowy zpokrywy urządzenia. Wtym celu nacisnąć haczyki blokujące. Obrócić pokrywę urządzenia. Zablokować ponownie panel obsługowy– wszystkie haczyki blokujące muszą się zatrza-snąć. Wcelu ułatwienia montażu panela obsługowego należy naciskać na zakreskowanym obszarze wkierunku strony we-wnętrznej pokrywy urządzenia.

Szkody materialneNie wolno montować panela obsługowego zuszkodzony-mi haczykami blokującymi. Nie można wówczas zapewnić bezpieczeństwa. Podłączyć przewód nadajnika wartości zadanej do ukła-du elektroniki (patrz rozdział „Instalacja/ Uruchomienie/ Pierwsze uruchomienie”). Zawiesić pokrywę urządzenia ugóry. Przechylić pokrywę urządzenia udołu wkierunku ścianki tylnej idocisnąć pokry-wę urządzenia, tak aby słychać było zatrzaśnięcie. Zamontować pokrywę urządzenia.90 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Inne sposoby montażu

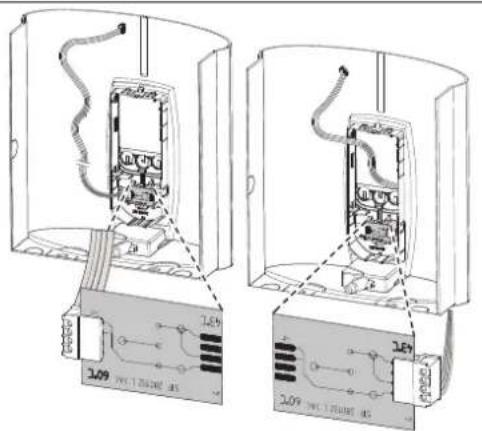

13.12 Ograniczenie temperatury/zabezpieczenie

przed poparzeniem Maksymalną granicę temperatury można nastawić za pomocą panela obsługowego pokrywy urządzenia na 43°C. Wtym celu należy wykonać następujące czynności: Zdjąć pokrywę urządzenia. Wyjąć płytkę elektroniczną zpanela obsługowego pokrywy urządzenia. Zwrócić przy tym uwagę na haki zatrzaskowe. Przełożyć wtyczkę ze strony lewej na prawą (pozycja „43°C”). Zamontować zpowrotem panel obsługowy, haki zatrzaskowe muszą się zablokować. Zwrócić uwagę na pozycję przycisku iosi. OSTROŻNIE Poparzenie Przy zasilaniu wodą wstępnie podgrzaną nastawione ograniczenie temperatury bądź zabezpieczenie przed poparzeniem mogą być nieskuteczne. W takim przypadku temperaturę należy ograniczyć na centralnej armaturze termostatycznej umieszczo- nej przed urządzeniem, patrz rozdział „Instalacja/ Opis urządzenia/ Osprzęt”. 2602020833www.stiebel-eltron.com DHB-E SLi | 91 POLSKI INSTALACJA Usuwanie usterek

14. Usuwanie usterek

OSTRZEŻENIE porażenie prądem elektrycznym Aby umożliwić sprawdzenie urządzenia, należy dopro- wadzić do niego napięcie zasilające. Możliwe wskazania lampki diagnostycznej (LED) czerwony świeci się wrazie usterek żółty świeci się wtrybie grzania zielony miga: urządzenie podłączone do sieci Usterka/ Wskazanie wskaźnika diagno- stycznego Przyczyna Rozwiązanie Urządzenie nie włącza się. Głowica natryskowa/ Regulatory strumienia pokryte są kamieniem. Usunąć kamień lub wymienić głowicę natryskową/ regulatory strumienia. Zbyt mały przepływ. Zanieczyszczone sitko wurządzeniu. Wyczyścić sitko. Zadana temperatura nie jest osiągana. Brak fazy. Sprawdzić bezpiecznik winstalacji domowej.

Ogrzewanie wyłącza się. System wykrywania powietrza sygnalizuje obecność powietrza w wodzie. W urządzeniu zostaje tymczasowo wyłączona moc grzejna. Urządzenie powraca do pracy po minucie. Brak ciepłej wody ibrak wskazania na wskaź- niku. Zadziałał bezpiecznik. Sprawdzić bezpiecznik winstalacji domowej. Ogranicznik ciśnienia bezpieczeństwa spowodował wy- łączenie. Usunąć przyczynę błędu (na przykład uszkodzona turbinka kontroli ciśnienia).

Zabezpieczyć system grzejny przed przegrzaniem, otwierając na jedną minutę zawór czerpalny znajdu- jący się za urządzeniem. Powoduje to zredukowanie ciśnienia ischłodzenie systemu grzejnego.

Aktywować ogranicznik ciśnienia bezpieczeństwa przy ciśnieniu przepływu, naciskając przycisk rese- towania, patrz także rozdział „Instalacja/ Urucho- mienie/ Pierwsze uruchomienie”. Elektronika uszkodzona. Sprawdzić układ elektroniczny, awrazie potrzeby wymienić. Wskazanie kontrolki: kolor zielony miga Brak ciepłej wody przy przepływie >3l/min Wykrywanie przepływu DFE nie jest podłączone. Zpowrotem podłączyć wtyczkę wykrywania prze- pływu. Uszkodzone wykrywanie przepływu DFE. Sprawdzić moduł wykrywania strumienia, wrazie potrzeby wymienić. Zadana temperatura nie jest osiągana. Nadajnik wartości zadanej lub przewód łączący jest uszko- dzony albo przewód łączący nie jest podłączony. Podłączyć przewód łączący, w razie potrzeby wymie- nić nadajnik wartości zadanej. Ogranicznik temperatury jest włączony. Wyłączyć ograniczenie temperatury. Wskazanie kontrolki: kolor żółty – światło cią- głe, kolor zielony miga Brak ciepłej wody przy przepływie >3l/min Ogranicznik temperatury bezpieczeństwa STB zadziałał lub jest przerwany. Sprawdzić ogranicznik temperatury bezpieczeństwa, w razie potrzeby wymienić. System grzejny jest uszkodzony. Zmierzyć oporność systemu grzejnego Elektronika uszkodzona. Sprawdzić układ elektroniczny, awrazie potrzeby wymienić. Wskazanie kontrolki: kolor żółty – światło cią- głe, kolor zielony miga Czujnik wyjścia jest uszkodzony. Sprawdzić połączenie, wrazie potrzeby wymienić czujnik wyjścia. Temperatura zadana nie jest osiągana. Urządzenie osiągnęło granicę mocy. Zmniejszyć strumień przepływu wody. Zamontować ogranicznik przepływu. Wskazanie kontrolki: kolor czerwony – światło ciągłe, kolor zielony miga Czujnik wyjścia jest uszkodzony. Sprawdzić połączenie, wrazie potrzeby wymienić czujnik wyjścia. Brak ciepłej wody Uszkodzony czujnik zimnej wody. Sprawdzić układ elektroniczny, awrazie potrzeby wymienić. Żądana temperatura > 45°C nie jest osiągana. Temperatura zimnej wody na wyjściu jest wyższa niż 45°C. Zmniejszyć temperaturę zimnej wody na zasilaniu urządzenia.92 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Konserwacja

OSTRZEŻENIE porażenie prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie na wszystkich biegunach od sieci. Opróżnianie urządzenia Urządzenie można opróżnić do celów konserwacyjnych. OSTRZEŻENIE poparzenie Podczas opróżniania urządzenia może wyciekać gorąca woda. Zamknąć 3-drożny zawór odcinający lub zawór odcinający wprzewodzie doprowadzającym zimną wodę. Otworzyć wszystkie zawory poboru. Odkręcić wszystkie przyłącza wody od urządzenia. Zdemontowane urządzenie przechowywać wmiejscu zabez- pieczonym przed mrozem, ponieważ resztki wody pozostałe wurządzeniu mogą doprowadzić do jego zamarznięcia iuszkodzenia. Czyszczenie sitka W razie zabrudzenia, oczyścić sitko w przyłączu zimnej wody. Przed wymontowaniem , czyszczeniem sitka i ponownym jego zamontowaniem zamknąć 3-drożny zawór odcinający lub zawór odcinający wprzewodzie doprowadzającym zimną wodę.

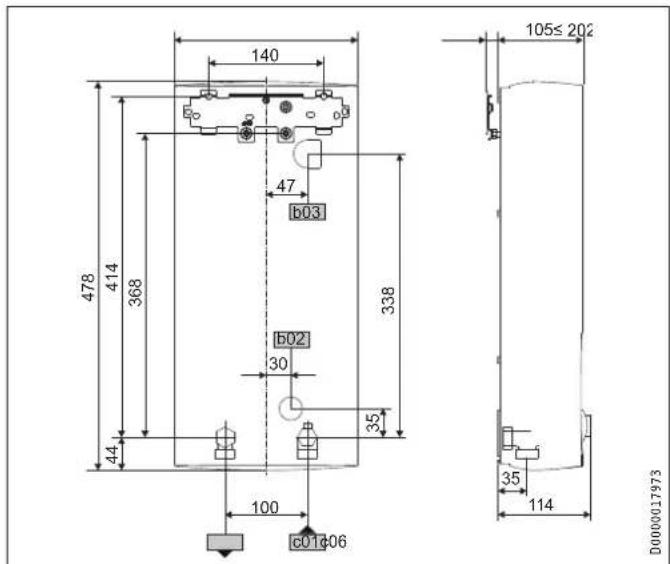

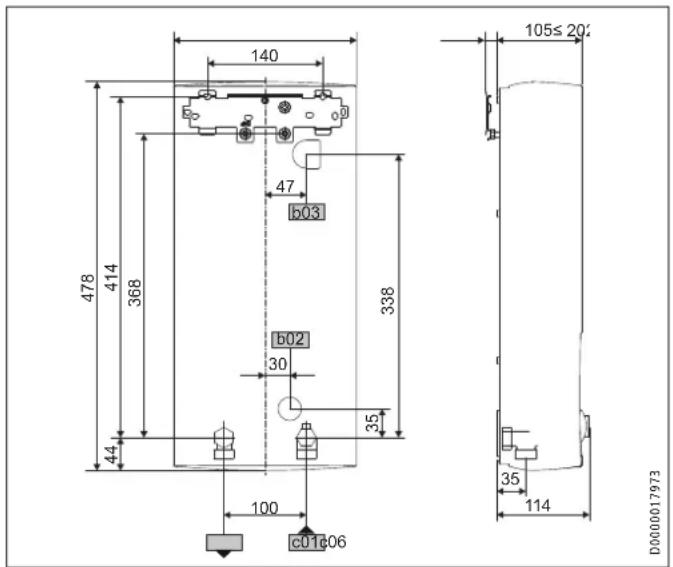

16.1 Wymiary i przyłącza

b03 b02 c01c06D0000017973 DHB-E SLi b02 Przepust na przewody elektr.I b03 Przepust na przewody elektr.II c01 Zimna woda zasilanie Gwint zewnętrzny G 1/2 A c06 Ciepła woda wyjście Gwint zewnętrzny G 1/2 A Inne możliwości podłączenia

b03 b02 b04 b04 b04 b04 b04 D0000019212 DHB-E SLi b02 Przepust na przewody elektr.I b03 Przepust na przewody elektr.II b04 Przepust na przewody elektr.III

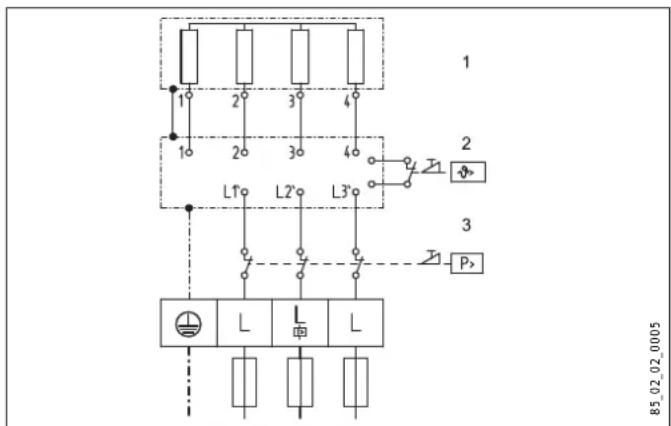

16.2 Schemat połączeń elektrycznych

3/PE ~ 380-415 V 1 Grzałki 2 Ogranicznik temperatury bezpieczeństwa 3 Ogranicznik ciśnienia bezpieczeństwawww.stiebel-eltron.com DHB-E SLi | 93 POLSKI NOTATKI Przełączanie priorytetowe za pomocą LR 1-A

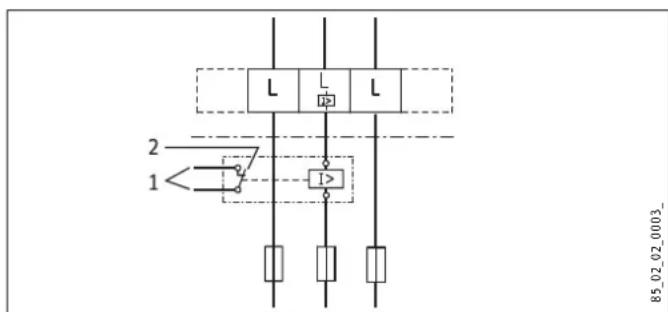

1 Przewód sterujący do stycznika 2 urządzenia (np. elektryczny piec akumulacyjny). 2 Zestyk sterujący otwiera się po włączeniu przepływowego ogrzewacza wody.

16.3 Wydajność ciepłej wody użytkowej

Wydajność ciepłej wody użytkowej zależy od napięcia zasilające- go, mocy przyłączeniowej urządzenia i temperatury zimnej wody na zasilaniu urządzenia. Napięcie znamionowe i moc znamionowa podane są na tabliczce znamionowej (patrz rozdział „Obsługa/ Usuwanie problemów”). Moc przyłączeniowa wkW 38°C – wydajność ciepłej wody w l/min. Napięcie znamionowe Temperatura dopływającej wody zimnej 380 V 400 V 415 V 5°C 10°C 15°C 20°C 10,1 4,4 5,2 6,3 8,0 11,0 4,8 5,6 6,8 8,7 12,0 5,2 6,1 7,5 9,5 12,2 5,3 6,2 7,6 9,7 13,2 5,7 6,7 8,2 10,5 13,5 5,8 6,9 8,4 10,7 13,6 5,9 6,9 8,4 10,8 14,2 6,1 7,2 8,8 11,3 14,5 6,3 7,4 9,0 11,5 15,0 6,5 7,7 9,3 11,9 16,2 7,0 8,3 10,1 12,9 16,3 7,1 8,3 10,1 12,9 18,0 7,8 9,2 11,2 14,3 19,0 8,2 9,7 11,8 15,1 19,4 8,4 9,9 12,0 15,4 21,0 9,1 10,7 13,0 16,7 21,7 9,4 11,1 13,5 17,2 22,6 9,8 11,5 14,0 17,9 23,5 10,2 12,0 14,6 18,7 24,0 10,4 12,2 14,9 19,0 24,4 10,6 12,4 15,2 19,4 25,8 11,2 13,2 16,0 20,5 26,0 11,3 13,3 16,1 20,6 27,0 11,7 13,8 16,8 21,4 Moc przyłączeniowa wkW 50 °C – wydajność ciepłej wody w l/min. Napięcie znamionowe Temperatura dopływającej wody zimnej 380 V 400 V 415 V 5°C 10°C 15°C 20°C 10,1 3,2 3,6 4,1 4,8 11,0 3,5 3,9 4,5 5,2 12,0 3,8 4,3 4,9 5,7 12,2 3,9 4,4 5,0 5,8 13,2 4,2 4,7 5,4 6,3 13,5 4,3 4,8 5,5 6,4 13,6 4,3 4,9 5,6 6,5 14,2 4,5 5,1 5,8 6,8 14,5 4,6 5,2 5,9 6,9 15,0 4,8 5,4 6,1 7,1 16,2 5,1 5,8 6,6 7,7 16,3 5,2 5,8 6,7 7,8 18,0 5,7 6,4 7,3 8,6 19,0 6,0 6,8 7,8 9,0 19,4 6,2 6,9 7,9 9,2 21,0 6,7 7,5 8,6 10,0 21,7 6,9 7,8 8,9 10,3 22,6 7,2 8,1 9,2 10,8 23,5 7,5 8,4 9,6 11,2 24,0 7,6 8,6 9,8 11,4 24,4 7,7 8,7 10,0 11,6 25,8 8,2 9,2 10,5 12,3 26,0 8,3 9,3 10,6 12,4 27,0 8,6 9,6 11,0 12,9

16.4 Zakres pracy / tabela przeliczeniowa

Oporność elektryczna właściwa i przewodność elektryczna wła- ściwa (patrz rozdział „Instalacja/ Tabela danych”). Wartość znamionowa przy 15°C 20°C 25°C Opor- ność

16.5 Straty ciśnienia

Armatury Strata ciśnienia w armaturze przy strumieniu przepływu 10l/min Jednouchwytowa armatura mieszająca, ok. MPa 0,04 - 0,08 Armatura termostatyczna, ok. MPa 0,03 - 0,05 Głowica natryskowa, ok. MPa 0,03 - 0,15 Wymiarowanie sieci rur Przy wymiarowaniu sieci przewodów zaleca się zastosowanie dla urządzenia straty ciśnienia wynoszącej 0,1MPa.

16.6 Warunki awaryjne

Wrazie awarii winstalacji mogą chwilowo występować obciążenia maks.95 °C przy ciśnieniu1,2MPa.94 | DHB-E SLi www.stiebel-eltron.com INSTALACJA Dane techniczne

16.7 Krajowe dopuszczenia icertyfikaty: Niemcy

Zgodnie zniemiecką ustawą budowlaną dla urządzenia zostało wystawione ogólne świadectwo budowlane stwierdzające speł- nianie przez nie wymogów dotyczących emisji hałasu. DIN 4109 PA-IX 6816/I

16.8 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii. DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A DHB-E 18/21/24 SLi DHB-E 27 SLi

Producent STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Profil obciążeń S S S S S Klasa efektywności energetycznej A A A A A Roczne zużycie prądu kWh 472 472 477 477 481 Współczynnik sprawności energetycznej % 39 39 39 39 39 Fabryczne nastawy temperatury °C 60 60 60 60 60 Poziom mocy akustycznej dB(A) 15 15 15 15 15 Specjalne wskazówki dotyczące pomiaru efek- tywności Brak Brak Brak Dane w przypadku Pmaks. Brakwww.stiebel-eltron.com DHB-E SLi | 95 POLSKI INSTALACJA Dane techniczne

≥ (przy ϑzimna ≤25°C) Ω cm 900 900 1000 900 900 1000 900 900 1000 900 900 1000 900 900 1000 Przewodność właściwa σ

(przy ϑzimna ≤25°C) μS/cm 1111 1111 1000 1111 1111 1000 1111 1111 1000 1111 1111 1000 1111 1111 1000 Oporność właściwa ρ

≥ (przy ϑzimna ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300 1200 1200 1300 1200 1200 1300 1200 1200 1300 Przewodność właściwa σ

(przy ϑzimna ≤45°C) μS/cm 833 833 770 833 833 770 833 833 770 833 833 770 833 833 770 Maks. impedancja sieci przy 50Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Przyłącza Podłączenie wody G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Granice stosowania Maks. dopuszczalne ciśnienie MPa 1 1 1 1 1 Maks. temp. podgrzanej wody na zasilaniu °C 45 45 45 45 45 Parametry Maks. dopuszczalna tempera- tura na zasilaniu wody °C 60 60 60 60 60 Przepływ włączeniowy l/min >3,0 >3,0 >3,0 >3,0 >3,0 Strumień przepływu przy spadku ciśnienia l/min 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Spadek ciśnienia przy strumie- niu przepływu MPa 0,07 (0,02 bez ogra- nicznika przepływu) 0,11 (0,03 bez ogra- nicznika przepływu) 0,08 (0,06 bez ogra- nicznika przepływu) 0,08/0,10/0,13 (0,06/0,08/0,10 bez DMB) 0,16 (0,12 bez ogra- nicznika przepływu) Ograniczenie strumienia prze- pływu przy l/min 4,0 4,0 7,5 7,5/7,5/8,5 8,5 Wydajność ciepłej wody l/min 5,6 6,9 9,2 9,2/10,7/12,3 13,8 Δϑ przy przygotowaniu ciepłej wody K 28 28 28 28 28 Dane hydrauliczne Pojemność znamionowa l 0,4 0,4 0,4 0,4 0,4 Wykonania Moc przyłączeniowa nasta- wiana - - - X - Regulacja temperatury °C 30 - 60 30 - 60 30 - 60 30 - 60 30 - 60 Klasa ochronności 1 1 1 1 1 Blok izolacyjny Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Wytwornica ciepła systemu grzejnego Z odkrytą grzałką Z odkrytą grzałką Z odkrytą grzałką Z odkrytą grzałką Z odkrytą grzałką Pokrywa i ścianka tylna Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne Kolor Biały Biały Biały Biały Biały Stopień ochrony (IP) IP25 IP25 IP25 IP25 IP25 Wymiary Wysokość mm 478 478 478 478 478 Szerokość mm 225 225 225 225 225 Głębokość mm 105 105 105 105 105 Masy Masa kg 3,6 3,6 3,6 3,6 3,696 | DHB-E SLi www.stiebel-eltron.com

NEGO IRECYCLING Gwarancja Urządzeń zakupionych poza granicami Niemiec nie obejmu

ją warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybu

torem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spół- ka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana. Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność. Ochrona środowiska irecycling Pomóż chronić środowisko naturalne. Materiały po wykorzy- staniu należy utylizować zgodnie zkrajowymi przepisami.www.stiebel-eltron.com DHB-E SLi | 97 ČESKY
