INSTRUKCJA OBSŁUGI DHBE 18 SLi 25A electronic STIEBEL ELTRON

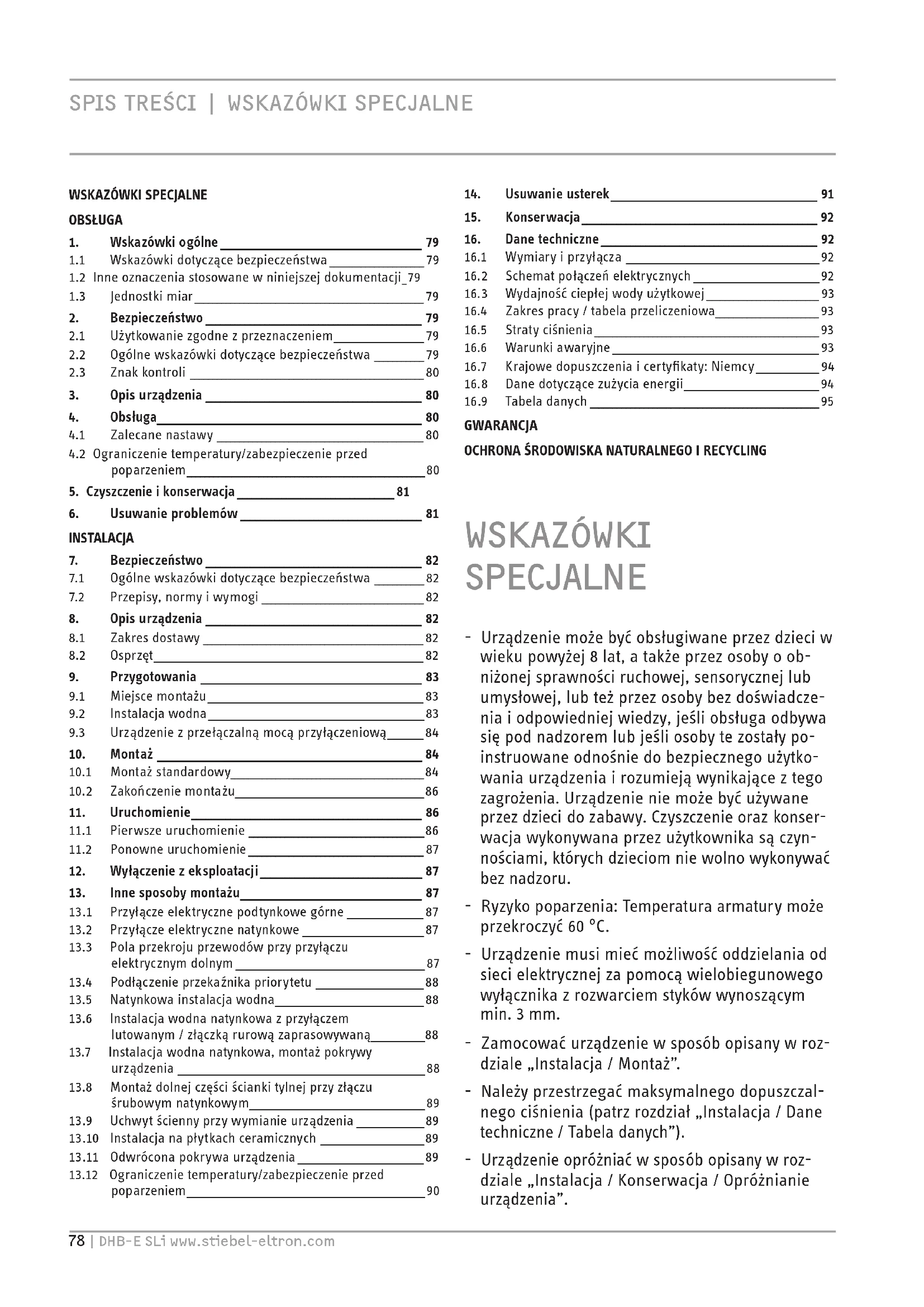

1.1 Wskazówki dotyczące bezpieczeństwa 79

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji_79

1.3 Jednostki miar 79

1. Bezpieczeństwo 79

2.1 Użytkowanie zgodne z przeznaczeniem 79

2.2 Ogólne wskazówki dotyczące bezpieczeństwa ____ 79

2.3 Znak kontroli 80

1. Opis urządzenia 80

2. Obsługa 80

4.1 Zalecane nastawy 80

4.2 Ograniczenie temperatury/zabezpieczenie przed poparzeniem 80

1. Czyszczenie i konserwacja 81

2. Usuwanie problemów 81

INSTALACJA

1. Bezpieczeństwo 82

7.1 Ogólne wskazówki dotyczące bezpieczeństwa ____ 82

7.2 Przepisy, normy i wymogi 82

1. Opis urządzenia 82

8.1 Zakres dostawy 82

8.2 Osprzęt 82

1. Przygotowania 83

9.1 Miejsce montażu 83

9.2 Instalacja wodna 83

9.3 Urządzenie z przełączalną mocą przyłączeniową 84

1. Montaż 84

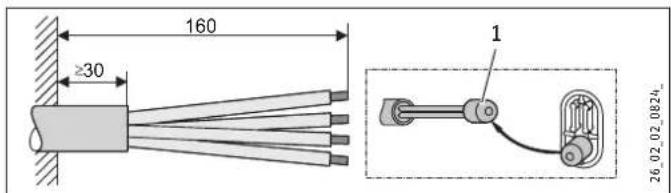

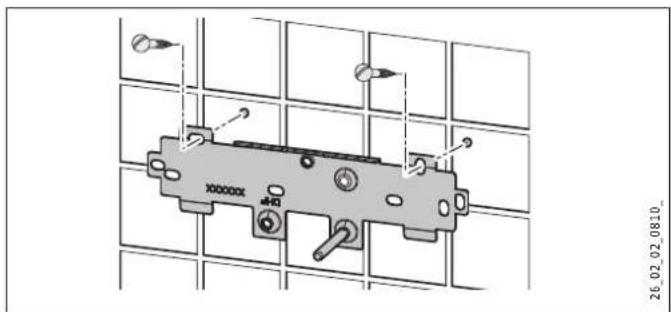

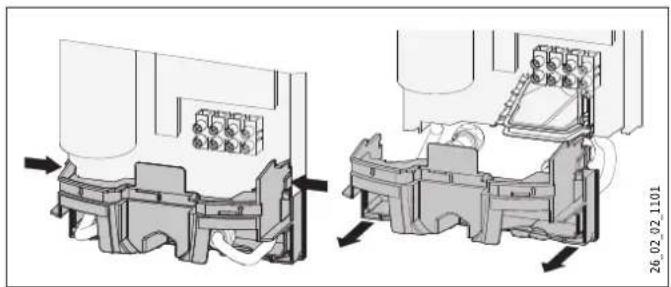

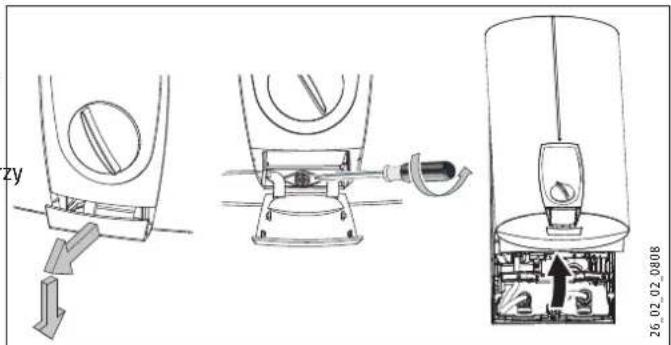

10.1 Montaż standardowy 84

10.2 Zakończenie montażu 86

1. Uruchomienie 86

11.1 Pierwsze uruchomienie 86

11.2 Ponowne uruchomienie 87

1. Wyłączenie z eksploatacji 87

2. Inne sposoby montażu 87

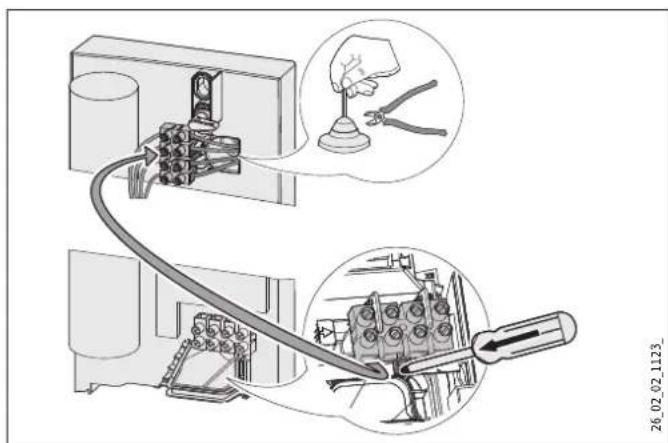

13.1 Przyłącze elektryczne podtynkowe górne ____ 87

13.2 Przyłącze elektryczne natynkowe 87

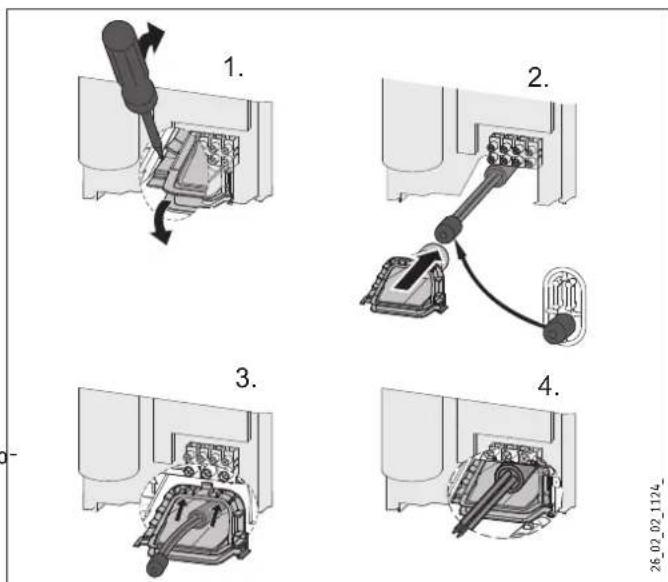

13.3 Pola przekroju przewodów przy przyłączu elektrycznym dolnym ____ 87

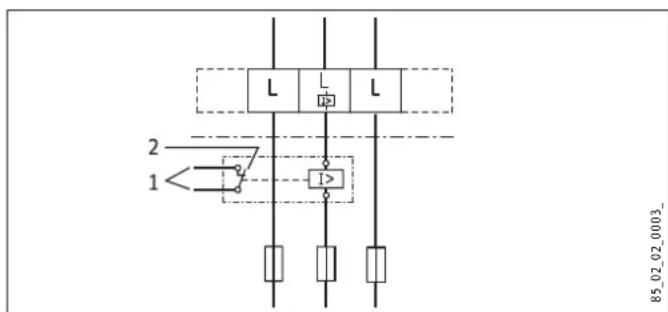

13.4 Podłączenie przekaźnika priorytetu 88

13.5 Natynkowa instalacja wodna 88

13.6 Instalacja wodna natynkowa z przyłączem lutowanym / złączką rurową zaprasowywaną 88

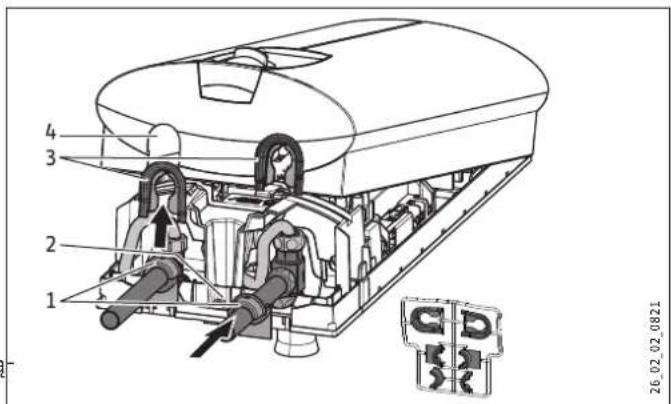

13.7 Instalacja wodna natynkowa, montaż pokrywy urządzenia 88

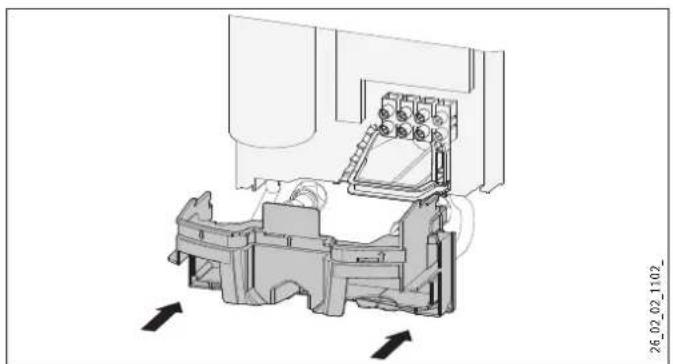

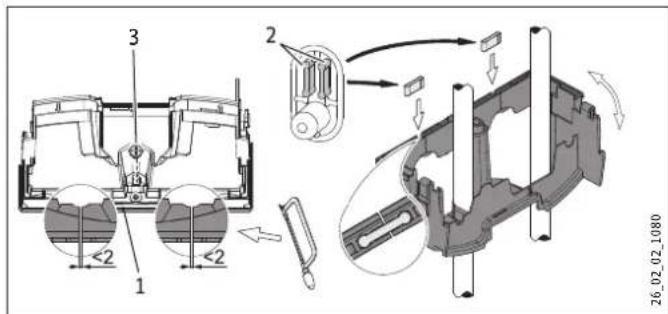

13.8 Montaż dolnej części ścianki tylnej przy złączu śrubowym natynkowym 89

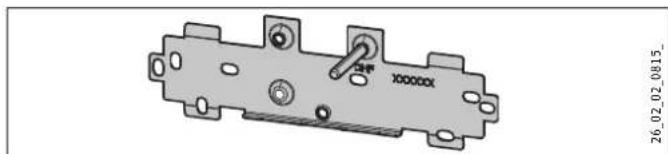

13.9 Uchwyt ścienny przy wymianie urządzenia 89

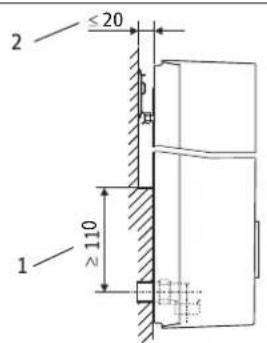

13.10 Instalacja na płytkach ceramicznych 89

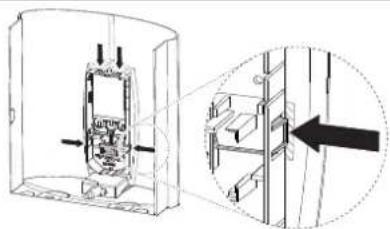

13.11 Odwrócona pokrywa urządzenia 89

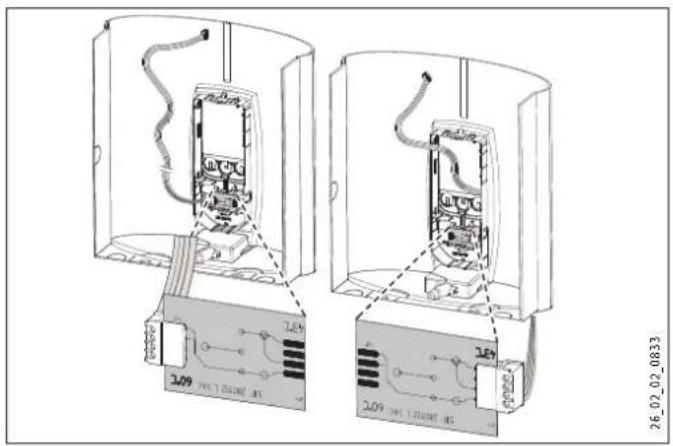

13.12 Ograniczenie temperatury/zabezpieczenie przed poparzeniem ____ 90

1. Usuwanie usterek 91
2. Konserwacja 92
3. Dane techniczne 92

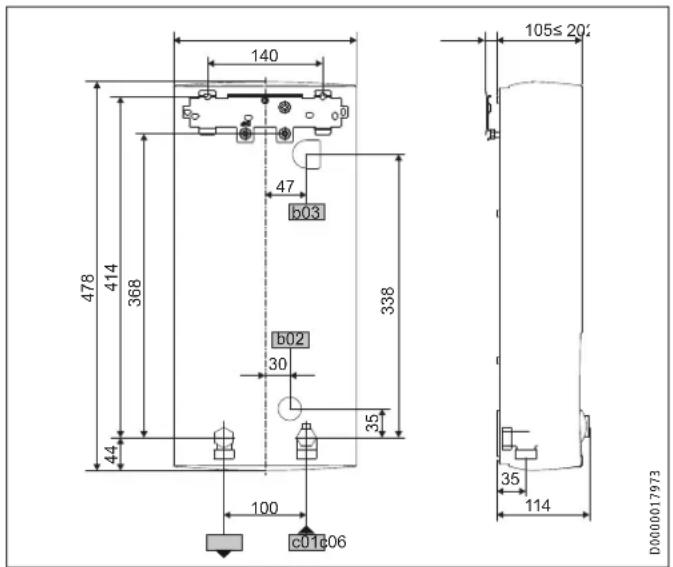

   16.1 Wymiary i przyłącza ____ 92

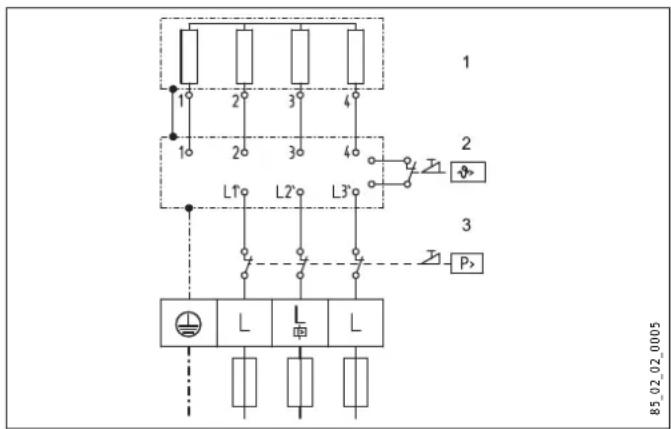

   16.2 Schemat połączeń elektrycznych 92
   16.3 Wydajność ciepłej wody użytkowej ____ 93
   16.4 Zakres pracy / tabela przeliczeniowa 93
   16.5 Straty ciśnienia 93
   16.6 Warunki awaryjne 93
   16.7 Krajowe dopuszczenia i certyfikaty: Niemcy ____ 94
   16.8 Dane dotyczące zużycia energii 94
   16.9 Tabela danych 95

GWARANCJA

OCHRONA ŚRODOWISKA NATURALNEGO I RECYCLING

WSKAZÓWKI SPECJALNE

• Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat, a także przez osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też przez osoby bez doświadczenia i odpowiedniej wiedzy, jeśli obsługa odbywa się pod nadzorem lub jeśli osoby te zostały po-instruowane odnośnie do bezpiecznego użytkowania urządzenia i rozumieją wynikające z tego zagrożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.
• Ryzyko poparzenia: Temperatura armatury może przekroczyć 60 °C.
• Urządzenie musi mieć możliwość oddzielania od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
• Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.
• Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).
• Urządzenie opróżniać w sposób opisany w rozdziale „Instalacja / Konserwacja / Opróżnianie urządzenia”.

OBSŁUGA

1. Wskazówki ogólne

Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i specjalistów.

Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu osobie trzeciej należy jej również przekazać niniejszą instrukcję.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu określone są potencjalne skutki nieprze- strzegania wskazówki dotyczącej bezpieczeństwa.

▶ W tym miejscu określone są środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj zagrożenia

Obrażenia ciała

Porażenie prądem elektrycznym

Poparzenie

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZE- Znaczenie GAWCZE

ZAGROŻENIE Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.

OSTRZEŻENIE Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Ogólne wskazówki są oznaczone symbolem umieszczonym obok.

Należy dokładnie zapoznać się z treścią wskazówek.

Symbol Znaczenie

Szkody materialne

(uszkodzenie urządzenia, szkody następcze, zanieczyszczenie środowiska naturalnego)

Utylizacja urządzenia

▶ Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do podgrzewania wody użytkowej lub dogrzewania wstępnie podgrzanej wody użytkowej i może służyć do zasilania jednego lub kilku punktów poboru wody.

Urządzenie przeznaczone jest do użytku domowego. Nieprzeszko-lone osoby mogą bezpiecznie z niego korzystać. Urządzenie można stosować również poza domem, np. w małych przedsiębiorstwach pod warunkiem użytkowania zgodnego z przeznaczeniem.

Inne lub wykraczające poza obowiązujące ustalenia użytkowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTROŻNIE Poparzenie

Podczas pracy temperatura armatury może osiągnąć wartość powyżej 60 °C.

W przypadku temperatur na wyjściu wyższych niż 43 °C istnieje niebezpieczeństwo poparzenia.

OSTROŻNIE Poparzenie

Temperatura ciepłej wody przy zasilaniu wodą wstępnie podgrzaną, np. przez instalację solarną, może różnić się od nastawionej temperatury zadanej.

OSTRZEŻENIE obrażenia ciała

Urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat, a także przez osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też przez osoby bez doświadczenia i odpowiedniej wiedzy, jeśli obsługa odbywa się pod nadzorem lub jeśli osoby te zostały poinstruowane odnośnie do bezpiecznego użytkowania urządzenia i rozumieją wynikające z tego zagrożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

Szkody materialne

Obowiązkiem użytkownika jest zabezpieczenie urządzenia i armatury przed mrozem.

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3. Opis urządzenia

Elektronicznie regulowany przepływowy ogrzewacz wody utrzymuje stałą temperaturę na wyjściu, niezależnie od temperatury na zasilaniu, aż do granicy mocy.

Urządzenie podgrzewa wodę bezpośrednio w punkcie poboru, po otwarciu zaworu ciepłej wody. Dzięki krótkim przewodom powsta- ją niewielkie straty energii i wody.

Przepływ włączeniowy patrz rozdział „Instalacja / Dane techniczne / Tabela danych, Wł.”.

Wydajność ciepłej wody urządzenia zależy od temperatury zimnej wody, mocy grzejnej, natężenia przepływu wody i nastawionej temperatury.

Jeśli maksymalna temperatura na zasilaniu wodą wstępnie podgrzaną zostanie przekroczona, dogrzewanie nie odbywa się.

Temperatura ciepłej wody użytkowej

Temperaturę ciepłej wody na wyjściu można płynnie regulować.

Ograniczenie temperatury/zabezpieczenie przed poparzeniem

Maksymalną temperaturę wyjścia dla urządzenia można ograni- czyć do 43 °C. W tym celu nawiązać kontakt ze specjalistą.

System grzejny

System grzejny z odkrytą grzałką wyposażony jest w płaszcz z tworzywa sztucznego odporny na ciśnienie. System grzejny jest przeznaczony zarówno do wody o niskiej, jak i o wysokiej zawartości wapnia, ponieważ jest w dużym stopniu odporny na zakamienienie. System grzejny zapewnia szybkie i wydajne przygotowanie ciepłej wody użytkowej.

Wskazówka

Urządzenie jest wyposażone w funkcję wykrywania powietrza, która w znacznym stopniu zapobiega uszkodzeniom systemu grzejnego. Jeżeli podczas pracy do urządzenia dostaną się pęcherzyki powietrza, urządzenie wyłącza moc grzejną na jedną minutę, chroniąc tym samym system grzejny.

4. Obstuga

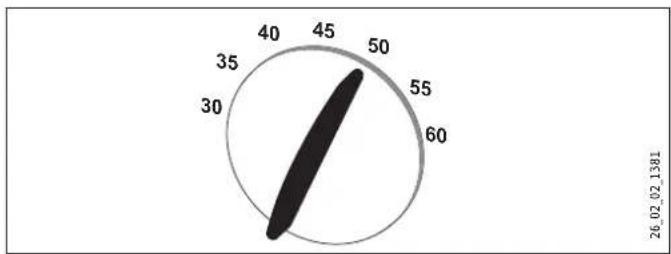

▶ Obrócić pokrętło regulacji temperatury do żądanej pozycji.

Jeżeli przy całkowicie otwartej armaturze i maksymalnej nastawie temperatury, na wyjściu nie jest osiągana wymagana temperatura, oznacza to, że przez urządzenie przepływa większa ilość wody niż może zostać podgrzana przez grzałkę.

Zredukować natężenie przepływu za pomocą armatury.

4.1 Zalecane nastawy

Armatura termostatyczna

W przypadku użytkowania urządzenia z armaturą termostatyczną zaleca się nastawienie na urządzeniu maksymalnej temperatury. Żądaną temperaturę należy wówczas nastawić na armaturze termostatycznej.

W przypadku przerwy w dopływie wody:

Szkody materialne

Aby nie uszkodzić systemu grzejnego z odkrytą grzałką, po przerwie w dopływie wody należy ponownie uruchomić urządzenie, wykonując poniższe czynności.

▶ Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki.

- Otworzyć armaturę i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę do urządzenia zostaną odpowiedrzone.

▶ Włączyć ponownie napięcie zasilające.

4.2 Ograniczenie temperatury/zabezpieczenie przed poparzeniem

Maksymalną temperaturę wyjścia dla urządzenia można ograni- czyć do 43 °C. W tym celu nawiązać kontakt ze specjalistą.

5. Czyszczenie i konserwacja

▶ Nie wolno używać szorujących, ani rozpuszczających środków czyszczących. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna ściereczka.

▶ Należy regularnie sprawdzać stan armatury. Osad z wylotu armatury należy usuwać przy użyciu dostępnych w handlu środków do odkamieniania.

1. Usuwanie problemów

Problem Przyczyna Rozwiązanie
Urządzenie nie włącza się, mimo całkowicie otwartego zaworu ciepłej wody.	Brak napięcia.	Sprawdzić bezpieczniki w instalacji domowej.
	Regulator strumienia w armaturze lub głowica natryskowa jest pokryta kamieniem lub zanie-czyszczona.	Oczyścić i/lub usunąć kamień z regulatora strumienia lub głowicy natryskowej.
Podczas pobierania ciepłej wody chwilowo wypływa zimna woda.	Funkcja wykrywania po-wietrza wykrywa powie-trze w wodzie i wyłącza moc grzejną.	Urządzenie uruchamia się automatycznie po upływie 1 minuty.
Żądana temperatura >45 °C nie jest osiągana.	Doprowadzanie wody zostało przerwane.	Odpowietrzyć urządzenie i przewód doprowadza-jący zimną wodę (patrz rozdział „Obsługa / Zalecane nastawy / W przypadku przerwy w dopływie wody”).
	Temperatura na zasilaniu zimną wodą wynosi >45 °C.	Zmniejszyć temperaturę na zasilaniu zimną wodą.

Jeśli nie można usunąć przyczyny usterki, należy wezwać serwis. W celu usprawnienia i przyspieszenia pomocy należy podać numer urządzenia z tabliczki znamionowej (000000-0000-000000).

CHF-F ... S11 N: 000000-0000-000000

26_02_02_0818

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia, oraz oryginalnych części zamiennych.

Szkody materialne

Przestrzegać maks. dopuszczalnej temperatury na zasilaniu (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”). Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Centralna armatura termostatyczna (patrz rozdział „Instalacja / Opis urządzenia / Wyposażenie dodatkowe”) pozwala ograniczyć temperaturę na zasilaniu.

7.2 Przepisy, normy i wymogi

Wskazówka

Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz wymogów.

• Stopień ochrony IP 25 (ochrona strugoszczelna) jest zapewniony tylko przy prawidłowo zamontowanej osłonie przewodu.
• Oporność elektryczna właściwa wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”). Informacje o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągów.

8. Opis urządzenia

8.1 Zakres dostawy

Do urządzenia dołączone są następujące elementy:

• Zawieszenie na ścianie
• Szablon montażowy
• 2 złączki podwójne
• 3-drożny kulowy odcinający zawór zimnej wody
• Trójnik ciepłej wody
• Uszczelki płaskie
• Sitko
• Ogranicznik przepływu
• Krążek kształtowy z tworzywa sztucznego
• Elementy łączące z tworzywa sztucznego / pomoc montażowa

- Elementy prowadzące pokrywy i ściany tylnej

8.2 Osprzęt

Armatury

• Jednouchwytowa kuchenna armatura ciśnieniowa MEKD
• Jednouchwytowa wannowa armatura ciśnieniowa MEBD

Zatyczka G 12 A

Jeżeli stosowana jest inna natynkowa armatura ciśnieniowa niż zalecana, użyć zatyczek zawartych w dostawie.

Zestaw montażowy do instalacji natynkowej

• Dwuzłączka do lutowania - rura miedziana do przyłącza lutowanego ∅ 12 mm
• Złączka rurowa zaprasowywana, rura miedziana
• Złączka rurowa zaprasowywana, rura z tworzywa sztucznego (przeznaczona do produktów firmy Viega: Sanfix-Plus lub Sanfix-Fosta)

Uniwersalna rama montażowa

- Rama montażowa z przyłączami elektrycznymi

Zestaw rurek do urządzeń montowanych poniżej punktu poboru wody

Jeżeli przyłącza wody (G 3/8 A) mają być podłączone powyżej urządzenia, konieczny jest zestaw do montażu poniżej punktu poboru wody.

Zestaw rurek do montażu z przemieszczeniem

Jeżeli planowane jest przesunięcie urządzenia w pionie względem przyłącza wody o 90 mm w dół, zastosować ten zestaw rurek.

Zestaw rurek do przyłączenia w miejsce gazowego ogrzewacza wody

Ten zestaw rur jest potrzebny, jeżeli dostępna instalacja zawiera przyłącza gazowego ogrzewacza wody (przyłącze zimnej wody z lewej strony i przyłącze ciepłej wody z prawej strony).

Zestaw rurek do złącz wtykowych DHB

Jeżeli dostępna instalacja zawiera przyłącza wtykowe urządzenia DHB, użyć złączek wtykowych wody.

Przekaźnik priorytetu (LR 1-A)

Przekaźnik priorytetu do montażu w rozdzielnicy umożliwia priorytetowe włączanie przepływowego ogrzewacza wody, przy równoczesnej pracy na przykład elektrycznych pieców akumulacyjnych.

ZTA 3/4 - Centralna armatura termostatyczna

Armatura termostatyczna do centralnego mieszania wstępnego, na przykład do eksploatacji przepływowego ogrzewacza wody z instalacją solarną.

9. Przygotowania

9.1 Miejsce montażu

Szkody materialne

Urządzenie należy zainstalować w pomieszczeniu, w którym nie istnieje ryzyko zamarznięcia.

▶ Urządzenie należy zamontować pionowo i w pobliżu punktu poboru.

Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody.

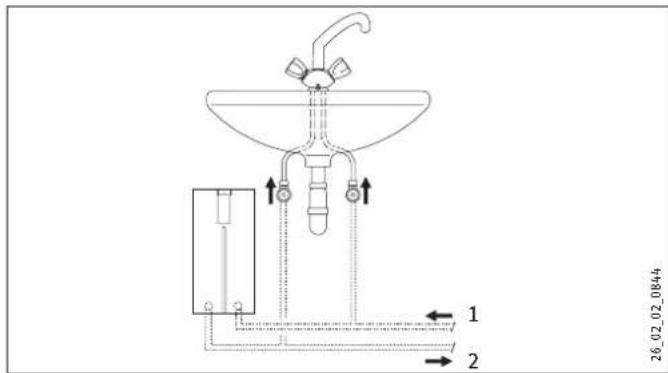

Montaż poniżej punktu poboru wody

1 Zimna woda zasilanie
2 Ciepła woda wyjście

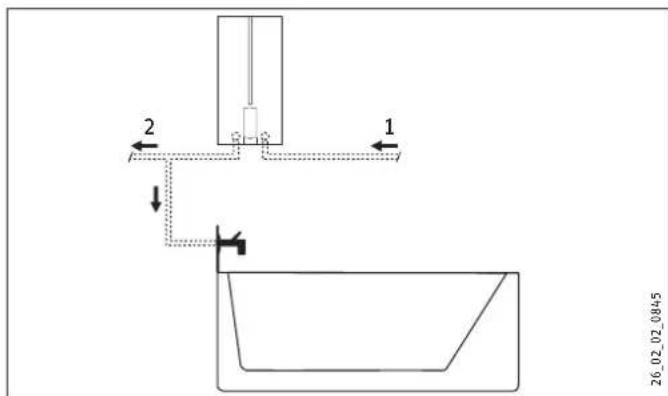

Montaż powyżej punktu poboru wody

1 Zimna woda zasilanie
2 Ciepła woda wyjście

Wskazówka

Zamontować urządzenie na ścianie. Ściana musi mieć odpowiednią nośność.

9.2 Instalacja wodna

- Zawór bezpieczeństwa nie jest wymagany.

▶ Dokładnie przepłukać przewód wody.

Armatury

Stosować odpowiednie armatury ciśnieniowe (patrz rozdział „Instalacja / Opis urządzenia / Wyposażenie dodatkowe”). Nie wolno stosować armatur bezciśnieniowych.

Wskazówka

Do dławienia przepływu nie wolno używać 3-drożnego kulowego odcinającego zaworu w dopływie zimnej wody. 3-drożny odcinający zawór kulowy służy do odcięcia urządzenia.

Dopuszczalne materiały przewodów wodnych

• Przewód doprowadzający zimną wodę: rura stalowa ocynkowana ogniowo, rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego
• Przewód wyjścia ciepłej wody: Rura ze stali nierdzewnej, rura miedziana lub rura z tworzy- wa sztucznego

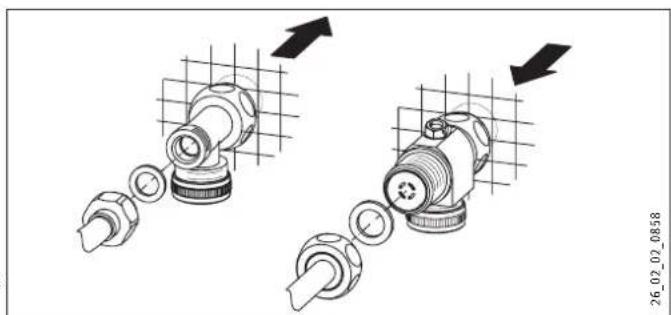

Szkody materialne

Przy zastosowaniu rur z tworzywa sztucznego przestrzegać maksymalnej temperatury na zasilaniu i maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).

Strumień przepływu

Upewnić się, że osiągnięty został strumień przepływu (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”), włączeniowego niezbędny do załączenia się urządzenia.
▶ Jeśli nie można uzyskać wymaganego strumienia przepływu przy całkowicie otwartym zaworze poboru, zwiększyć ciśnienie w instalacji wodnej. Jeśli mimo to strumień przepływu nie zostanie osiągnięty, wymontować ogranicznik przepływu i zamontować krążek kształtowy z tworzywa sztucznego.

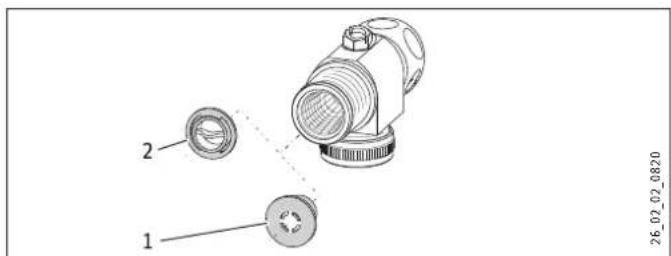

1 Ogranicznik przepływu
2 Krążek kształtowy z tworzywa sztucznego

Wskazówka

Aby armatura termostatyczna działała prawidłowo, nie wolno zastępować ogranicznika przepływu krążkiem kształtowym z tworzywa sztucznego.

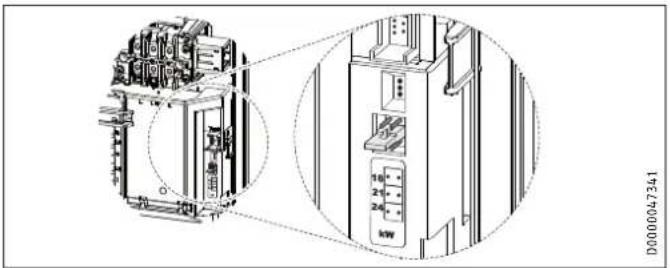

9.3 Urządzenie z przełączalną mocą przyłączeniową

Urządzenie DHB-E 18/21/24 SLi jest fabrycznie nastawione na 21 kW. Jeżeli urządzenie ma zostać zainstalowane z inną mocą, należy wykonać następujące czynności:

Podłączyć wtyczkę kodującą zgodnie z wybraną mocą; moc do wyboru i zabezpieczenie urządzenia – patrz „Instalacja / Dane techniczne / Tabela danych”.
Zaznaczyć wybraną moc na tabliczce znamionowej. Użyć przy tym trwałego tuszu.
Zamontować ogranicznik przepływu odpowiadający mocy urządzenia (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).

• Przyłącze elektryczne na dole, instalacja podtynkowa
• Przyłącze wody, instalacja podtynkowa

Inne sposoby montażu przedstawiono w rozdziale „Instalacja / Inne sposoby montażu”:

• Przyłącze elektryczne podtynkowe górne
• Przyłącze elektryczne natynkowe
• Pola przekroju przewodów przy przyłączu elektrycznym dolnym
• Podłączenie przekaźnika priorytetu

- Natynkowa instalacja wodna

- Instalacja wodna natynkowa z przyłączem lutowanym / złączką rurową zaprasowywaną

- Instalacja wodna natynkowa, montaż pokrywy urządzenia

- Montaż dolnej części ścianki tylnej przy złączu śrubowym natynkowym

- Uchwyt ścienny przy wymianie urządzenia

- Instalacja na płytkach ceramicznych

- Odwrócona pokrywa urządzenia

- Ograniczenie temperatury/zabezpieczenie przed poparzeniem

10.1 Montaż standardowy

Otwieranie urządzenia

- Otworzyć urządzenie poprzez pociągnięcie pokrywy do przodu i w dół, odkręcenie śruby i odchylenie pokrywy urządzenia.

Zdjąć ściankę tylną, naciskając oba haczyki blokujące i pociągając dolną część ścianki tylnej do przodu.

Przygotowanie elektrycznego przewodu zasilającego

Przygotować sieciowy przewód przyłączeniowy.

Mocowanie uchwytu ściennego

- Za pomocą szablonu montażowego zaznaczyć otwory do wywiercenia. W przypadku montażu urządzenia z natynkowymi przyłączami wody należy dodatkowo oznaczyć otwór mocujący w dolnej części szablonu.

Wywiercić otwory i zamocować uchwyt ścienny w 2 punktac Montaż urządzenia

przy pomocy odpowiednich materiałów mocujących (wkręty i kołki rozporowe nie są objęte zakresem dostawy).

Zamontować uchwyt scienny na ścianie.

Podłączanie wody

Szkody materialne

Wszystkie prace w zakresie podłączania wody i prace instalacyjne należy wykonywać zgodnie z przepisami.

D0000053319

▶ Uszczelnić i wkręcić złączkę podwójną.

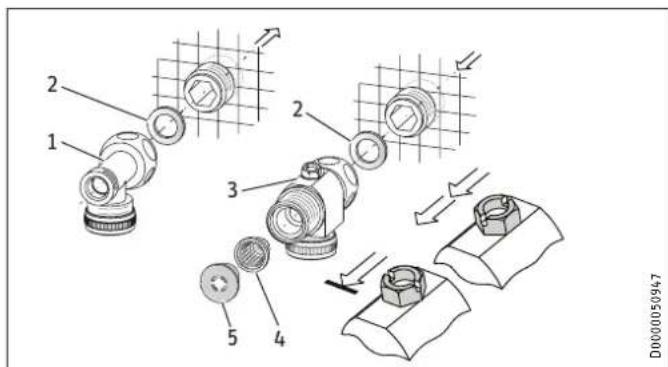

1 2 3 4 5 D0000050947

1 Ciepła woda z trójnikiem
2 Uszczelka
3 Zimna woda z 3-drożnym kulowym zaworem odcinającym
4 Sitko
5 Ogranicznik przepływu lub krążek kształtowy z tworzywa sztucznego (patrz rozdział „Instalacja / Instalacja wodna / Strumień przepływu”)

Wskazówka

W przypadku urządzenia DHB-E 18/21/24 SLi dołączony jest drugi ogranicznik przepływu. Zamontować ogranicznik przepływu odpowiadający mocy urządzenia (patrz „Ogranicznik strumienia przepływu” w rozdziale „Instalacja / Dane techniczne / Tabela danych”):

4,0 l/min = różowy
7,5 l/min = niebieski
8,5 l/min = zielony

▶ Przykręcić trójnik i 3-drożny kulowy zawór odcinający wraz z uszczelką płaską na złączkę podwójną.

Szkody materialne

Do dławienia przepływu nie wolno używać 3-drożnego kulowego odcinającego zaworu w dopływie zimnej wody.

Dla ułatwienia montażu wcisnąć osłone przewodu górnego przyłącza elektrycznego od tyłu w ściankę tylną.
- Usunąć zabezpieczające zatyczki transportowe z przyłączy wody.
Wyjąć przetyczkę mocującą z górnej części ścianki tylnej.
Wprowadzić sieciowy przewód przyłączeniowy od tyłu prostonę przewodu, tak aby sieciowy przewód przyłączeniowy przylegał do płaszcza przewodu. Wyprostować sieciowy przewód przyłączeniowy.

Jeżeli pole przekroju sieciowego przewodu przyłączeniowego wynosi > 6 mm², powiększyć otwór w tulejce przewodu.

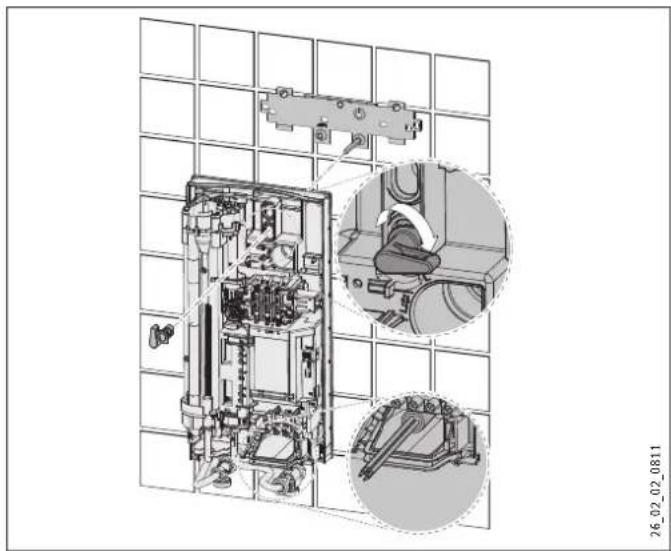

▶ Wcisnąć urządzenie na sworzeń gwintowany uchwytu ściennego, przebijając miękką uszczelkę. W razie potrzeby użyć śrubokręta.
▶ Założyć przetyczkę mocującą na sworzeń gwintowany uchwytu ściennego.

▶ Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocującą poprzez obrót w prawo o 90°.

▶ Przykręcić rurki z uszczelkami płaskimi do złączek podwójnych.

Szkody materialne

Przy eksploatacji urządzenia sitko musi być zamontowane.

▶ Przy wymianie urządzenia sprawdzić, czy sitko jest założone.

Wykonanie przyłącza elektrycznego

OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

OSTRZEŻENIE porażenie prądem elektrycznym Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego, w połączeniu z wyjmowaną osłona przewodu. Urządzenie musi mieć możliwość oddzielania od sieci elektrycznej za pomocą wielobiegu nowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

OSTRZEŻENIE porażenie prądem elektrycznym Zwrócić uwagę, aby urządzenie zostało podłączone do przewodu ochronnego.

Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego (patrz rozdział „Instalacja / Dane techniczne / Schematy połączeń elektrycznych”).

Montaż dolnej części tylnej ścianki

Zamontować dolną część ścianki tylnej w ściance tylnej. Zatrasnąć dolną część ścianki tylnej.
▶ Wyprostować zamontowane urządzenie, zwalniając przetyczkę mocującą, wyrównując przyłącze elektryczne i tylną ściankę, a następnie z powrotem dokręcając przetyczkę mocującą. Jeżeli ścianka tylna urządzenia nie przylega płasko, urządzenie można zamocować w jego dolnej części przy użyciu dodatkowej śruby.

10.2 Zakończenie montażu

- Otworzyć 3-drożny kulowy zawór odcinający lub zawór odcinający w przewodzie doprowadzającym zimną wodę.

11. Uruchomienie

OSTRZEŻENIE porażenie prądem elektrycznym Uruchomienie może zostać przeprowadzone wyłącznie przez specjalistę lub Serwisanta z zachowaniem przepisów bezpieczeństwa.

11.1 Pierwsze uruchomienie

Kilkakrotnie otworzyć i zamknąć wszystkie podłączone armatury poboru wody, aż do usunięcia całego powietrza z przewodów i urządzenia.
Przeprowadzić kontrolę szczelności.
- Aktywować ogranicznik ciśnienia bezpieczeństwa przy ciśnieniu przepływu, mocno naciskając przycisk resetowania (urządzenie dostarczane jest z wyłączonym ogranicznikiem ciśnienia bezpieczeństwa).
Podłączyć wtyczkę przewodu nadajnika wartości zadanej do układu elektroniki.
Zamontować pokrywę urządzenia. Sprawdzić prawidłowe osadzenie pokrywy urządzenia.
Zamocować pokrywę urządzenia przy pomocy wkrętu.
▶ Włączyć napięcie sieciowe.
▶ Skalibrować temperaturę. Obrócić pokrętło regulacji temperatury do oporu w prawo i w lewo.
Zdjąć folię ochronną z panelu sterowania.
▶ Sprawdzić prawidłowość pracy urządzenia.

Przekazanie urządzenia

▶ Objainsić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania.
Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o niebezpieczeństwie poparzenia.
Przekazać niniejszą instrukcję.

11.2 Ponowne uruchomienie

Szkody materialne

Aby nie uszkodzić systemu grzejnego z odkrytą grzałką, po przerwie w dopływie wody należy ponownie uruchomić urządzenie, wykonując poniższe czynności.

▶ Odłączyć urządzenie od źródła zasilania, wyłączając bezpieczniki.

- Otworzyć armaturę i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę do urządzenia zostaną odpowiedrzone.

▶ Włączyć ponownie napięcie zasilające.

12. Wyłączenie z eksploatacji

▶ Odłączyć urządzenie na wszystkich biegunach od przyłącza sieciowego.

▶ Opróżnić urządzenie (patrz rozdział „Instalacja / Konserwacja / Opróżnianie urządzenia”).

13. Inne sposoby montażu

13.1 Przyłącze elektryczne podtynkowe górne

Naciąć tulejkę sieciowego przewodu przyłączeniowego.

▶ Docisnąć w dół hak zatrzaskowy w celu zamocowania sieciowego zacisku przyłączeniowego. Wyciągnąć sieciowy zacisk przyłączeniowy.

Przełożyć zacisk sieciowy w urządzeniu z dołu do góry. Zamocować sieciowy zacisk przyłączeniowy, wsuwając go pod hak zatrzaskowy.

▶ Poprowadzić przewody przyłączeniowe pod prowadnicą przewodów.

13.2 Przyłącze elektryczne natynkowe

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

Szkody materialne

W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!

Wyciąć lub równo wyłamać niezbędny otwór przelotowy w ściance tylnej (pozycje patrz rozdział „Instalacja / Dane techniczne / Wymiary i przyłącza”). W razie potrzeby wygładzić ostre krawędzie pilnikiem.

- Poprowadzić sieciowy przewód przyłączeniowy przez tulejkę przewodu. Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego.

13.3 Pola przekroju przewodów przy przyłączu elektrycznym dolnym

W przypadku użycia przewodów o dużym przekroju tulejkę przewodu można zamontować po zamontowaniu urządzenia.

▶ Przed przystąpieniem do montażu urządzenia wyjąć przy użyciu śrubokręta tulejkę przewodu.

▶ Nasunąć osłonę przewodu na sieciowy przewód przyłączeniowy. Użyć pomocy montażowej zawartej w zakresie dostawy. Przy przekroju > 6 mm² powiększyć otwór w osłonie przewodu.

▶ Wsunąć osłone przewodu w ściankę tylną. Zatrzasnąć osłone przewodu.

13.4 Podłączenie przekaźnika priorytetu

W przypadku stosowania innych urządzeń elektrycznych o dużej mocy, jak np. elektryczny piec akumulacyjny, w rozdzielni elektrycznej zainstalować przekaźnik priorytetu. W tym przypadku praca innych urządzeń podłączonych do przekaźnika będzie wstrzymywana na czas pracy ogrzewacza.

Szkody materialne

Fazę przekaźnika priorytetu należy podłączyć do odpowiednio oznaczonego sieciowego zacisku przyłączeniowego w urządzeniu (patrz rozdział „Instalacja / Dane techniczne / Schematy połączeń elektrycznych”).

13.5 Natynkowa instalacja wodna

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

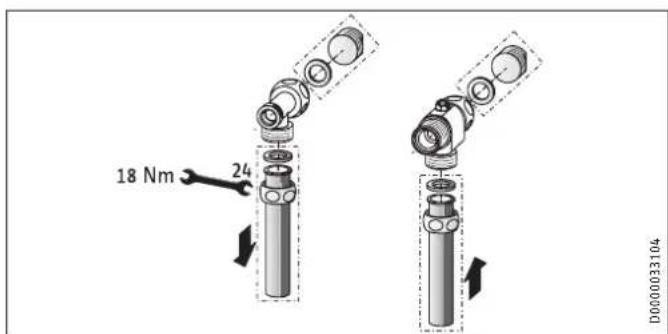

18 Nm 24 D000033106

Zamontować korki wody z uszczelkami, aby zamknąć przyłącze podtynkowe. W przypadku armatur z wyposażenia dodatkowego zatyczki i uszczelki należą do zakresu dostawy. Do innych armatur ciśnieniowych niż zalecane przez nas można zamówić zatyczki i uszczelki, jako osprzęt.
Zamontować odpowiednią armaturę ciśnieniową.
Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury i wsunąć ją w ściankę tylną.
▶ Przykręcić rurki przyłączeniowe trójnikiem i 3-drożnym kulo- wym zaworem odcinającym

13.6 Instalacja wodna natynkowa z przyłączem lutowanym / złączką rurową zaprasowywaną

Miedziane przewody rurowe lub przewody rurowe z tworzywa sztucznego można łączyć elementami osprzętu „przyłącze lutowane” lub „złączka rurowa zaprasowywana”.

W przypadku „przyłącza lutowanego” z przyłączem śrubowym do miedzianych przewodów rurowych 12 mm należy postępować w następujący sposób:

▶ Nasunąć nakrętki kołpakowe na rury przyłączeniowe.
Zlutować wkładki z przewodami miedzianymi.
Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury i wsunąć ją w ściankę tylną.
▶ Przykręcić rurki przyłączeniowe trójnikiem i 3-drożnym kulo- wym zaworem odcinającym

Wskazówka

Należy przestrzegać wskazówek producenta armatury!

13.7 Instalacja wodna natynkowa, montaż pokrywy urządzenia

1 Elementy prowadzące ściany tylnej
2 Šruba
3 Elementy prowadzące pokrywy
4 Otwór przelotowy

▶ Dokładnie wyłamać otwory przelotowe w pokrywie urządzenia. W razie potrzeby użyć pilnika.

Wskazówka

W przypadku lekkiego przesunięcia rur przyłączeniowych można skorzystać z elementów prowadzących osłony.

▶ Przy większym przesunięciu rur przyłączeniowych nie należy montować elementów prowadzących ścianki tylnej.

▶ Przy montażu rur przyłączeniowych bez przesunięcia krawędzie elementów prowadzących osłony należy wyłamać.
- Zatrzasnąć elementy prowadzące pokrywy w otworach przelotowych.
- Założyć elementy prowadzące ścianki tylnej na rury. Zsunąć je. Następnie dosunąć elementy prowadzące do ścianki tylnej aż do oporu.
Przymocować ściankę tylną na dole przy użyciu śruby.

▶ W przypadku stosowania elastycznych przewodów przyłączeniowych wody zapobiec przekręceniu kolanek rurowych (połączenia bagnetowe w urządzeniu).

13.8 Montaż dolnej części ścianki tylnej przy złączu śrubowym natynkowym

W przypadku natynkowych przyłączy śrubowych dolną część ściany tylnej można zamontować również po montażu armatury. W tym celu wymagane są następujące czynności:

Przeciąć dolną część ścianki tylnej.
Zamontować dolną część ścianki tylnej, zaginając ją z boku i nasuwając na rury natynkowe.
Włożyć elementy łączące od tyłu w dolną część ścianki tylne
Zablokować dolną część ścianki tylnej w ściance tylnej.
Zamocować dolną część ścianki tylnej przy użyciu śruby.

1 Dolna część ścianki tylnej
2 Elementy łączące dołączone do urządzenia
3 Šruba

13.9 Uchwyt ścienny przy wymianie urządzenia

Dostępny uchwyt ścienny firmy STIEBEL ELTRON można wykorzystać przy wymianie urządzenia (wyjątek: ogrzewacz przepływowy DHF).

Przebić ściankę tylną urządzenia w miejscu przejścia sworznia gwintowanego na zamontowanym uchwycie ściennym.

Wymiana ogrzewcza przepływowego DHF

Przestawić sworzeń gwintowany na uchwycie sciennym (sworzeń gwintowany posiada gwint samonacinający).
▶ Obrócić uchwyt ścienny o 180° i zamontować go na ścianie (napis DHF będzie wówczas ustawiony w kierunku czytania).

13.10 Instalacja na płytkach ceramicznych

2 ≤20 ≥110 1

26_02_02_1066_

1 Minimalne przyleganie urządzenia
2 Maksymalne przesunięcie płytek ceramicznych
Ustawić odpowiednią odległość od ściany. Zablokować ściankę tylną za pomocą przetyczki mocującej (obrót w prawo o 90°).

13.11 Odwrócona pokrywa urządzenia

W przypadku montażu poniżej punktu poboru można obrócić pokrywę urządzenia.

▶ Wyjąć panel obsługowy z pokrywy urządzenia. W tym celu nacisnąć haczyki blokujące.
▶ Obrócić pokrywę urządzenia. Zablokować ponownie panel obstługowy- wszystkie haczyki blokujące muszą się zatrza- Graphic. W celu ułatwienia montażu panela obstługowego należy naciskać na zakreskowanym obszarze w kierunku strony we- nëtrznej pokrywy urządzenia.

Szkody materialne

Nie wolno montować panela obstugowego z uszkodzonymi haczykami blokującymi. Nie można wówczas zapewnić bezpieczeństwa.

Podłączyć przewód nadajnika wartości zadanej do układu elektroniki (patrz rozdział „Instalacja / Uruchomienie / Pierwsze uruchomienie”).
Zawiesić pokrywę urządzenia u góry. Przechylić pokrywę urządzenia u dołu w kierunku ścianki tylnej i docisnąć pokrywę urządzenia, tak aby słychać było zatrzaśnięcie.
Zamontować pokrywę urządzenia.

13.12 Ograniczenie temperatury/zabezpieczenie przed poparzeniem

Maksymalną granicę temperatury można nastawić za pomocą panela obsługowego pokrywy urządzenia na 43 °C. W tym celu należy wykonać następujące czynności:

Zdjąć pokrywę urządzenia.
▶ Wyjąć płytkę elektroniczną z panela obsługowego pokrywy urządzenia. Zwrócić przy tym uwagę na haki zatrzaskowe.
▶ Przełożyć wtyczkę ze strony lewej na prawą (pozycja „43 °C”).
Zamontować z powrotem panel obsługowy, haki zatrzaskowe muszą się zablokować. Zwrócić uwagę na pozycję przycisku i osi.

OSTROŻNIE Poparzenie

Przy zasilaniu wodą wstępnie podgrzaną nastawione ograniczenie temperatury bądź zabezpieczenie przed poparzeniem mogą być nieskuteczne.

W takim przypadku temperaturę należy ograniczyć na centralnej armaturze termostatycznej umieszczonej przed urządzeniem, patrz rozdział „Instalacja / Opis urządzenia / Osprzęt”.

OSTRZEŻENIE porażenie prądem elektrycznym Aby umożliwiać sprawdzenie urządzenia, należy doprowadzić do niego napięcie zasilające.

Możliwe wskazania lampki diagnostycznej (LED)
	czerwony świeci się w razie usterek
	żółty świeci się w trybie grzania
	zielony	miga: urządzenie podłączone do sieci
Usterka / Wskazanie wskaźnika diagno-stycznego		Przyczyna Rozwiązanie
Urządzenie nie włącza się. Głowica natryskowa / Regulatory strumienia pokryte są kamieniem.			Usunąć kamięń lub wymienić głowicę natryskową /regulatory strumienia.
	Zbyt mały przepływ.	Zanieczyszczone sitko w urządzeniu.	Wyczyścić sitko.
	Zadana temperatura nie jest osiągana.	Brak fazy.	Sprawdzić bezpiecznik w instalacji domowej.
	Ogrzewanie wyłącza się.	System wykrywania powietrza sygnalizuje obecność powietrza w wodzie. W urządzeniu zostaje tymczasowo wyłączona moc grzejna.	Urządzenie powraca do pracy po minucie.
	Brak ciepłej wody i brak wskazania na wskaź-niku.	Zadział bezpiecznik.	Sprawdzić bezpiecznik w instalacji domowej.
		Ogranicznik ciśnienia bezpieczeństwa spowodował wy-łączenie.	Usunąć przyczynę błędu (na przykład uszkodzona turbinka kontroli ciśnienia).
			Zabezpieczyć system grzejny przed przegrzaniem,otwierając na jedną minutę zawór czerpalny znajdu-jący się za urządzeniem. Powoduje to zredukowanie ciśnienia i schłodzenie systemu grzejnego.
			Aktywować ogranicznik ciśnienia bezpieczeństwa przy ciśnieniu przepływu, naciskając przycisk resetowania, patrz także rozdział „Instalacja / Uruchomienie / Pierwsze uruchomienie”.
		Elektronika uszkodzona.	Sprawdzić układ elektroniczny, a w razie potrzeby wymienić.
	Wskazanie kontrolki: kolor zielony migaBrak ciepłej wody przy przepływie > 3 l/min	Wykrywanie przepływu DFE nie jest podłączone.	Z powrotem podłączyć wtyczkę wykrywania przepływu.
		Uszkodzone wykrywanie przepływu DFE.	Sprawdzić moduł wykrywania strumienia, w razie potrzeby wymienić.
	Zadana temperatura nie jest osiągana.	Nadajnik wartości zadanej lub przewód łączący jest uszko-dzony albo przewód łączący nie jest podłączony.	Podłączyć przewód łączący, w razie potrzeby wymie-nić nadajnik wartości zadanej.
		Ogranicznik temperatury jest włączony.	Wyłączyć ograniczenie temperatury.
	Wskazanie kontrolki: kolor żółty - światło cią-głe, kolor zielony migaBrak ciepłej wody przy przepływie > 3 l/min	Ogranicznik temperatury bezpieczeństwa STB zadział lub jest przerwany.	Sprawdzić ogranicznik temperatury bezpieczeństwa,w razie potrzeby wymienić.
		System grzejny jest uszkodzony.	Zmierzyć oporność systemu grzejnego
		Elektronika uszkodzona.	Sprawdzić układ elektroniczny, a w razie potrzeby wymienić.
	Wskazanie kontrolki: kolor żółty - światło cią-głe, kolor zielony miga	Czujnik wyjścia jest uszkodzony.	Sprawdzić połączenie, w razie potrzeby wymienić czujnik wyjścia.
	Temperatura zadana nie jest osiągana.	Urządzenie osiągnęło granicę mocy.	Zmniejszyć strumień przepływu wody. Zamontować ogranicznik przepływu.
	Wskazanie kontrolki: kolor czerwony - światło ciągłe, kolor zielony miga	Czujnik wyjścia jest uszkodzony.	Sprawdzić połączenie, w razie potrzeby wymienić czujnik wyjścia.
	Brak ciepłej wody	Uszkodzony czujnik zimnej wody.	Sprawdzić układ elektroniczny, a w razie potrzeby wymienić.
	Żądana temperatura > 45 °C nie jest osiągana.	Temperatura zimnej wody na wyjściu jest wyższa niż 45 °C.	Zmniejszyć temperaturę zimnej wody na zasilaniu urządzenia.

15. Konserwacja

OSTRZEŻENIE porażenie prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie na wszystkich biegunach od sieci.

Opróżnianie urządzenia

Urządzenie można opróżnić do celów konserwacyjnych.

OSTRZEŻENIE poparzenie Podczas opróżniania urządzenia może wyciekać gorąca woda.

Zamknąć 3-drożny zawór odcinający lub zawór odcinający w przewodzie doprowadzającym zimną wodę.
▶ Otworzyć wszystkie zawory poboru.
▶ Odkręcić wszystkie przyłącza wody od urządzenia.
Zdemontowane urządzenie przechowywać w miejscu zabez pieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do jego zamarznięcia i uszkodzenia.

Czyszczenie sitka

W razie zabrudzenia, oczyścić sitko w przyłączu zimnej wody. Przed wymontowaniem, czyszczeniem sitka i ponownym jego zamontowaniem zamknąć 3-drożny zawór odcinający lub zawór odcinający w przewodzie doprowadzającym zimną wodę.

16. Dane techniczne

16.1 Wymiary i przyłącza

140 47 b03 478 414 368 338 b02 30 35 44 100 c01c06 105≤20' 35 114 D0000017973

DHB-E SLi
b02	Przepust na przewody elektr. I
b03	Przepust na przewody elektr. II
c01	Zimna woda zasilanie	Gwint zewnętrzny	G 1/2 A
c06	Ciepła woda wyjście	Gwint zewnętrzny	G 1/2 A

Inne możliwości podłączenia

338 b04 50 44 165 b04 b03 47 b02 30 b04 b04 72 35 325 D000019212

	DHB-E SLi
b02 Przepust na przewody elektr. I
b03 Przepust na przewody elektr. II
b04 Przepust na przewody elektr. III

16.2 Schemat połączeń elektrycznych

3/PE \~ 380-415 V

2 Ogranicznik temperatury bezpieczeństwa

3 Ogranicznik ciśnienia bezpieczeństwa

Przełączanie priorytetowe za pomocą LR 1-A

1 Przewód sterujący do stycznika 2 urządzenia (np. elektryczny piec akumulacyjny).
2 Zestyk sterujący otwiera się po włączeniu przepływowego ogrzewacza wody.

16.3 Wydajność ciepłej wody użytkowej

Wydajność ciepłej wody użytkowej zależy od napięcia zasilającego, mocy przyłączeniowej urządzenia i temperatury zimnej wody na zasilaniu urządzenia. Napięcie znamionowe i moc znamionowa podane są na tabliczce znamionowej (patrz rozdział „Obsługa / Usuwanie problemów”).

Moc przyłączeniowa w kW 38 °C – wydajność ciepłej wody w U/min.
Napięcie znamionowe Temperatura dopływającej wody zimnej

Moc przyłączeniowa w kw 50 °C – wydajność ciepłej wody w l/min.
Napięcie znamionowe Temperatura dopływającej wody zimnej

16.4 Zakres pracy / tabela przeliczeniowa

Oporność elektryczna właściwa i przewodność elektryczna właściwa (patrz rozdział „Instalacja / Tabela danych”).

Wartość znamionowa przy 15°C			20 °C			25 °C
Opor- ność ≥	Przewodność ≤		Opor- ność ≥	Przewodność ≤		Opor- ność ≥	Przewodność ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Straty ciśnienia

Armatury

Strata ciśnienia w armaturze przy strumieniu przepływu 10 L/min

Jednouchwytowa armatura mieszająca, ok.	MPa	0,04 - 0,08
Armatura termostatyczna, ok.	MPa	0,03 - 0,05
Głowica natryskowa, ok.	MPa	0,03 - 0,15

Wymiarowanie sieci rur

Przy wymiarowaniu sieci przewodów zaleca się zastosowanie dla urządzenia straty ciśnienia wynoszącej 0,1 MPa.

16.6 Warunki awaryjne

W razie awarii w instalacji mogą chwilowo występować obciążenia maks. 95 °C przy ciśnieniu 1,2 MPa.

16.7 Krajowe dopuszczenia i certyfikaty: Niemcy

Zgodnie z niemiecką ustawą budowlaną dla urządzenia zostało wystawione ogólne świadectwo budowlane stwierdzające spełnianie przez nie wymogów dotyczących emisji hałasu.

STIEBEL ELTRON DIN 4109 PA-IX 6816/I LGA

16.8 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii.

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A DHB-E 18/21/24 SLi DHB-E 27 SLi
		232013	232014	232015	232016	232017
Producent		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Profil obciążeń		S	S	S	S	S
Klasa efektywności energetycznej		A	A	A	A	A
Roczne zużycie prądu	kWh	472	472	477	477	481
Współczynnik sprawności energetycznej	%	39	39	39	39	39
Fabryczne nastawy temperatury	°C	60	60	60	60	60
Poziom mocy akustycznej	dB(A)	15	15	15	15	15
Specjalne wskazówki dotyczące pomiaru efektywności		Brak	Brak	Brak	Dane w przypadku Pmaks.	Brak

16.9 Tabela danych

DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi
									25 A			DHB-E 18/21/24 SLi		DHB-E 27 SLi
				232013		232014		232015				232016		232017
Dane elektryczne
Napięcie znamionowe	V	380	400	415	380	400	415	380	400	415	380	400	415	380	400
Moc znamionowa	kW	10,1	11		12,2	13,5	14,5	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Prąd znamionowy	A	15,4	16		18,5	19,5	20,2	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Zabezpieczenie	A	16	16		20	20	20	25	25	32	32/32/35	32/32/35	32/32/40	40	40
Fazy				3/PE			3/PE			3/PE			3/PE
Częstotliwość	Hz	50/60	50/60		50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-
Oporność właściwa p1s ≥ (przy ∅zimna ≤25 °C)	Ω cm	900	900	1000	900	900	1000	900	900	1000	900	900	1000	900	900
Przewodność właściwa σ15 ≤ (przy ∅zimna ≤25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111	1000	1111	1111
Oporność właściwa p1s ≥ (przy ∅zimna ≤45 °C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200	1300	1200	1200
Przewodność właściwa σ15 ≤ (przy ∅zimna ≤45 °C)	μS/cm	833	833	770	833	833	770	833	833	770	833	833	770	833	833
Maks. impedancja sieci przy 50 Hz	Ω							0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Przyłącza
Podłączenie wody			G 1/2 A			G 1/2 A			G 1/2 A				G 1/2 A		G 1/2 A
Granice stosowania
Maks. dopuszczalne ciśnienie	MPa		1			1			1				1		1
Maks. temp. podgrzanej wody na zasilaniu	°C		45			45			45				45		45
Parametry
Maks. dopuszczalna temperatura na zasilaniu wody	°C		60			60			60				60		60
Przepływ włączeniowy	l/min		>3,0			>3,0			>3,0				>3,0		>3,0
Strumień przepływu przy spadku ciśnienia	l/min		3,1			3,9			5,2				5,2/6,0/6,9		7,7
Spadek ciśnienia przy strumie-niu przepływu	MPa	0,07 (0,02 bez ogranicznika przepływu)			0,11 (0,03 bez ogranicznika przepływu)			0,08 (0,06 bez ogranicznika przepływu)			0,08/0,10/0,13 (0,06/0,08/0,10 bez DMB)			0,16 (0,12 bez ogranicznika przepływu)
Ograniczenie strumienia przepływu przy	l/min		4,0			4,0			7,5				7,5/7,5/8,5		8,5
Wydajność ciepłej wody	l/min		5,6			6,9			9,2				9,2/10,7/12,3		13,8
Δ9 przy przygotowaniu ciepłej wody	K		28			28			28				28		28
Dane hydrauliczne
Pojemność znamionowa	I		0,4			0,4			0,4				0,4		0,4
Wykonania
Moc przyłączeniowa nastawiana			-			-			-				X		-
Regulacja temperatury	°C		30 - 60			30 - 60			30 - 60				30 - 60		30 - 60
Klasa ochronności			1			1			1				1		1
Blok izolacyjny		Tworzywo sztuczne			Tworzywo sztuczne			Tworzywo sztuczne				Tworzywo sztuczne			Tworzywo sztuczne
Wytwornica ciepła systemu grzejnego		Z odkrytą grzałką			Z odkrytą grzałką			Z odkrytą grzałką				Z odkrytą grzałką			Z odkrytą grzałką
Pokrywa i ścianka tylna		Tworzywo sztuczne			Tworzywo sztuczne			Tworzywo sztuczne				Tworzywo sztuczne			Tworzywo sztuczne
Kolor			Biały		Biały			Biały				Biały			Biały
Stopień ochrony (IP)			IP25		IP25			IP25				IP25			IP25
Wymiary
Wysokość	mm		478		478			478				478			478
Szerokość	mm		225		225			225				225			225
Głębokość	mm		105		105			105				105			105
Masy
Masa	kg		3,6		3,6			3,6				3,6			3,6

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmu- ją warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybu- torem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spół- ka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

ZVLÁŠTNÍ POKYNY

OBSLUHA

ul. Działkowa 2 | 02-234 Warszawa

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.pl

Russia

STIEBEL ELTRON LLC RUSSIA
