NÁVOD K OBSLUZE DHBE 27 SLi electronic STIEBEL ELTRON

1.1 Bezpečnostní pokyny 98

1.2 Jiné symboly použité vtéto dokumentaci 98

1.3 Měrné jednotky 98

2.1 Správné používání 98

2.2 Všeobecné bezpečnostní pokyny 98

2.3 Kontrolní symbol 99

3. Popis přístroje 99

4.1 Doporučená nastavení 99

4.2 Omezení teploty/ochrana před opařením 99

5. Čištění, péče a údržba 100

6. Odstranění problémů 100

7.1 Všeobecné bezpečnostní pokyny 101

7.2 Předpisy, normy a ustanovení 101

8. Popis přístroje 101

8.1 Rozsah dodávky 101

8.2 Příslušenství 101

9.1 Místo montáže 102

9.2 Vodovodní instalace 102

9.3 Přístroj s volitelným příkonem 103

10.1 Standardní montáž 103

10.2 Dokončení montáže 105

11. Uvedení do provozu 105

11.1 První uvedení do provozu 105

11.2 Opětovné uvedení do provozu106

12. Uvedení mimo provoz 106

13. Alternativy montáže 106

13.1 Elektrická přípojka nahoře pod omítkou 106

13.2 Elektrická přípojka na zdi 106

13.3 Velké průřezy vodičů pro elektrickou přípojku dole 106

13.4 Připojení zátěžového relé 107

13.5 Vodovodní instalace na zdi 107

13.6 Vodovodní instalace na zdi spájenou přípojkou/

lisovacím fitinkem 107

13.7 Vodovodní instalace na zdi, montáž víka přístroje 107

13.8 Montáž spodního dílu zadní stěny při provedení se

závitovou přípojkou na zdi 108

13.9 Zavěšení na zeď při výměně přístroje 108

13.10 Instalace na předsazených obkladech 108

13.11 Otočené víko přístroje 108

13.12 Omezení teploty/ochrana před opařením 109

- Přístroj smí používat děti od 8let a osoby se sní- ženými fyzickými, senzorickými nebo mentálními schopnostmi nebo snedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení obezpečném používání přístroje, a poté, co po- rozuměly nebezpečí, které zjeho používání plyne. Nenechávejte děti, aby si spřístrojem hrály. Čiš- tění a údržbu, kterou má provádět uživatel, nesmí provádět děti samostatně bez dozoru. - Nebezpečí popálení: Armatura může dosáhnout teploty vyšší než 60°C. - Přístroj musí být možné odpojit odsíťové přípojky navšech pólech navzdálenost nejméně 3mm. - Upevněte přístroj způsobem popsaným vkapitole „Instalace/ Montáž“. - Dodržujte maximální dovolený tlak (viz kapitola „Instalace/ Technické údaje/ Tabulka stechnic- kými údaji“). - Vypusťte přístroj způsobem podle popisu vkapi- tole „Instalace/ Údržba/ Vypuštění přístroje“.

14. Odstraňování poruch 110

16. Technické údaje 111

16.1 Rozměry a přípojky111

16.2 Schéma elektrického zapojení 111

16.3 Výkon teplé vody 112

16.4 Oblast použití/ Převodní tabulka 112

16.5 Ztráty tlaku 112

16.6 Podmínky vpřípadě poruchy 112

16.7 Potvrzení a osvědčení platná vjednotlivých zemích:

16.8 Údaje ke spotřebě energie 113

16.9 Tabulka údajů 114

Kapitoly „Zvláštní pokyny“ a „Obsluha“ jsou určeny uživatelům přístroje a instalačním technikům.Kapitola „Instalace“ je určena instalačním technikům. UpozorněníDříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.Případně předejte návod dalšímu uživateli.1.1 Bezpečnostní pokyny1.1.1 Struktura bezpečnostních pokynů

UVOZUJÍCÍ SLOVO - Druh nebezpečíZde jsou uvedeny možné následky nedodržení bezpeč-nostních pokynů. Zde jsou uvedena opatření kodvrácení nebezpečí.1.1.2 Symboly, druh nebezpečíSymbol Druh nebezpečí

Popálení (popálení, opaření) 1.1.3 Uvozující slovaUVOZUJÍCÍ SLOVOVýznamNEBEZPEČÍ Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.1.2 Jiné symboly použité vtéto dokumentaci UpozorněníObecné pokyny jsou označeny symbolem zobrazeným vedle. Texty upozornění čtěte pečlivě.Symbol Význam

Věcné škody (poškození přístroje, následné škody, škody na životním prostředí)

Likvidace přístroje Tento symbol vás vyzývá kurčitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.1.3 Měrné jednotky UpozorněníPokud není uvedeno jinak, jsou všechny rozměry uvedeny vmilimetrech.

2.1 Správné používáníPřístroj slouží kohřevu pitné vody nebo následnému ohřevu pře-dehřáté vody. Může zásobovat jedno nebo několik odběrných míst. Přístroj je určen kpoužití vdomácnostech. Mohou jej tedy bezpeč- ně obsluhovat neškolené osoby. Lze jej používat i mimo domác-nosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.Jiné použití nebo použití nad rámec daného rozsahu je považová-no za použití vrozporu surčením. Kpoužití vsouladu surčením patří také dodržování tohoto návodu a návodů kpoužívanému příslušenství.2.2 Všeobecné bezpečnostní pokyny POZOR popáleníArmatura může za provozu dosáhnout teploty vyšší než 60 °C.Pokud je výstupní teplota vyšší než 43°C hrozí nebezpečí opaření. POZOR popáleníTeplota teplé vody se může za provozu spředehřátou vodou, např. ze solárního systému, lišit od nastavené požadované teploty.

VÝSTRAHA úrazPřístroj smí používat děti od 8let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo snedostatkem zkušeností a znalostí pouze pod do-zorem nebo po poučení obezpečném používání přístroje, a poté, co porozuměly nebezpečí, které zjeho používání plyne. Nenechávejte děti, aby si spřístrojem hrály. Čiště- ní a údržbu, kterou má provádět uživatel, nesmí provádět děti samostatně bez dozoru.

Věcné škodyUživatel musí přístroj a armaturu chránit před mrazem.

!OBSLUHA Popis přístroje www.stiebel-eltron.com DHB-E SLi | 99 ČESKY

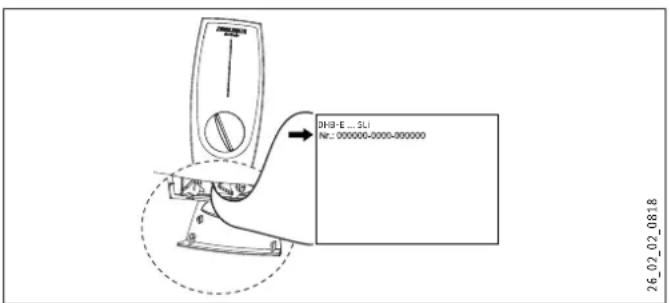

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

Elektronicky regulovaný průtokový ohřívač udržuje stálou výstupní teplotu nezávisle na teplotě přítoku až na hranici výkonu. Přístroj ohřívá vodu přímo u odběrného místa, jakmile dojde kotevření teplovodního ventilu na armatuře. Vzhledem ke krátkým rozvodům vznikají malé ztráty energie a vody. Spínací průtok viz kapitola „Instalace/ Technické údaje/ Tabulka údajů, Zap“. Výkon ohřevu vody závisí na teplotě studené vody, topném výkonu, průtokovém množství a nastavené požadované teplotě. Pokud je překročena maximální teplota přítoku pro následný ohřev, k následnému ohřevu nedochází. Teplota teplé vody Výstupní teplotu vody můžete plynule nastavovat. Omezení teploty/ochrana před opařením Maximální výstupní teplota může být na přístroji omezena na 43°C. Kontaktujte svého specializovaného technika. Topný systém Topný systém sholou spirálou je vybaven plastovým tlakovým pláštěm. Topný systém je vhodný pro méně tvrdou i tvrdou vodu a je v široké míře necitlivý vůči zavápnění. Topný systém zajišťuje rychlou a účinnou přípravu teplé vody. Upozornění Přístroj je vybaven zařízením, které rozpoznává, zda je v systému vzduch. Tím je zabráněno poškození topné- ho systému. Pokud se za provozu dostane do přístroje vzduch, přístroj vypne na jednu minutu topný výkon a chrání tak topný systém.

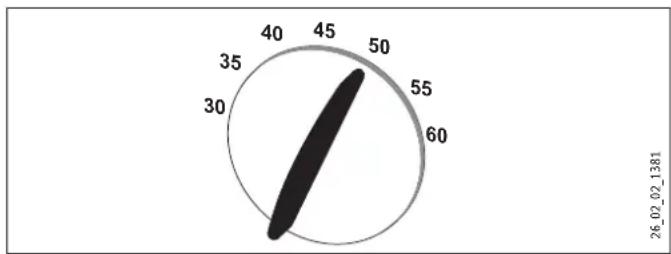

Otočte nastavovací tlačítko teploty do požadované polohy. Pokud je armatura v odběrném místě zcela otevřená a byla na- stavena maximální teplota, a přitom není dosaženo dostatečné výstupní teploty, znamená to, že systémem protéká více vody, než je schopno topné těleso ohřát. Průtok snižte na armatuře.

4.1 Doporučená nastavení

Armatura termostatu Pokud provozujete přístroj s armaturou s termostatem, doporuču- jeme nastavit teplotu na přístroji na maximální teplotu. Požado- vanou teplotu pak nastavte na armatuře s termostatem. Po přerušení přívodu vody

Věcné škody Aby nedošlo kpoškození topného systému s holou spi- rálou po přerušení dodávky vody, musí se přístroj opět uvést do provozu následujícími kroky. Odpojte přístroj od napětí vypnutím pojistek. Otevřete armaturu na dobu jedné minuty, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné. Opět zapněte napájení ze sítě.

4.2 Omezení teploty/ochrana před opařením

Maximální výstupní teplota může být na přístroji omezena na 43°C. Kontaktujte svého specializovaného technika.OBSLUHA Čištění, péče a údržba 100 | DHB-E SLi www.stiebel-eltron.com

5. Čištění, péče a údržba

Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. Košetřování a údržbě přístroje stačí vlhká textilie. Kontrolujte pravidelně armatury. Vodní kámen na výtocích zarmatur odstraníte běžnými prostředky kodstranění vodní- ho kamene.

6. Odstranění problémů

Problém Příčina Odstranění I když je ventil teplé vody zcela otevřen, přístroj se nezapne. Došlo kvýpadku elektric- kého napájení. Zkontrolujte pojistky vnitřní instalace.

Perlátor v armatuře nebo sprchová hlavice jsou za- neseny vodním kamenem nebo jsou znečištěné. Vyčistěte perlátor nebo sprchovou hlavici a zbav- te je vodního kamene. Během odběru teplé vody protéká krátkodobě stu- dená voda. Zařízení rozpoznalo ve vodě vyšší obsah vzduchu a krátkodobě přerušilo ohřev. Přístroj se za 1minutu opět samočinně zapne. Není dosaženo požado- vané teploty > 45°C.

Byla přerušena dodávka vody.

Přístroj a přípojku stu- dené vody odvzdušněte (viz kapitola „Obsluha/ Doporučená nastavení/ Po přerušení dodávky vody“). Teplota přítoku studené vody >45°C. Snižte teplotu přítoku studené vody. Pokud nelze příčinu odstranit, kontaktujte odborníka. Kzískání lepší a rychlejší pomoci sdělte číslo ztypového štítku (000000- 0000-000000).

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí pro-vádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze vpřípadě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škodyDodržujte maximální přípustnou teplotu přítoku (viz ka-pitola „Instalace/ Technické údaje/ Tabulka stechnický-mi údaji“). Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury (viz kapitolu „Instalace/Popis přístroje/Příslušenství“) mů-žete omezit teplotu přítoku.

7.2 Předpisy, normy a ustanovení

UpozorněníDodržujte všechny národní a místní předpisy a ustano-vení. - Krytí IP 25 (ochrana proti stříkající vodě) je zaručeno pouze v případě odborně instalované kabelové průchodky. - Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. Vpřípadě propojení několika vo-dovodních sítí vezměte vúvahu nejnižší elektrický odpor vody (viz kapitolu „Instalace/ Technické údaje/ Tabulka stech-nickými údaji“). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

Spolu spřístrojem je dodáváno: - Zavěšení na zeď - Montážní šablona - 2 dvojité vsuvky - Třícestný kulový uzavírací ventil studené vody - Tvarovka T na teplou vodu - plochá těsnění - sítko - Omezovač průtoku - plastová tvarovka - plastové spojovací prvky/ montážní pomůcky - Vodicí prvky na zadní stěnu

Armatury - Jednopáková kuchyňská tlaková armatura MEKD - Jednopáková vanová tlaková baterie MEBDVodovodní zátka G½APokud používáte jiné tlakové armatury na zdi, než je doporučeno v příslušenství, použijte vodní zátku.Montážní sada k instalaci na stěnu - Pájecí šroubení – měděná trubka kpřipojení pájením Ø 12 mm - Lisovací fitink – měděná trubka - Lisovací fitink – plastová trubka (vhodná proViega: Sanfix-P- lus nebo Sanfix-Fosta)Univerzální montážní rám - Montážní rám selektrickými přípojkamiPotrubní instalační sada propřístroje podumyvadloPokud přípojky vody (G⅜A) připojíte nad přístrojem, potřebujete sadu pro odběrné místo.Instalační sada pro přesazení potrubíJe-li zapotřebí svislý posun přístroje vůči přípojce vody o 90 mm směrem dolů, použijte tuto sadu trubek.Potrubní instalační sada k výměně plynového ohřívače vodyPokud dostupná instalace obsahuje přípojky plynového ohřívače vody (přípojka studené vody vlevo a přípojka teplé vody vpravo), je zapotřebí tato sada trubek.Potrubní instalační sada pro vodoinstalační spojky DHBPokud dostupná instalace obsahuje nástrčné přípojky vody z jed-noho DHB, použijte nástrčné spojky na vodu.Zátěžové relé (LR 1-A)Zátěžové relé kinstalaci do elektrorozvodného systému umožňuje prioritní spínání průtokového ohřívače při současném provozu např. elektrických zařízení kohřevu zásobníku.ZTA 3/4 - centrální termostatická armaturaTermostatická armatura procentrální přípravné směšování vody, například při provozu průtokového ohřívače se solárním systé- mem.102 | DHB-E SLi www.stiebel-eltron.com INSTALACE Příprava

Věcné škody Přístroj smí být instalován pouze vmístnosti chráněné před mrazem. Přístroj montujte ve svislé poloze vblízkosti odběrného místa. Přístroj je vhodný k montáži pod a nad umyvadlo. Montáž pod umyvadlo

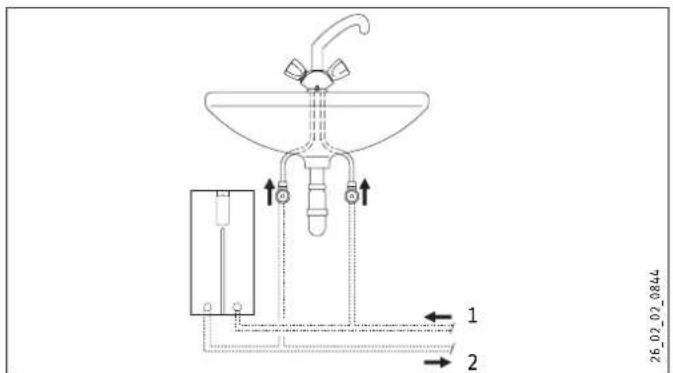

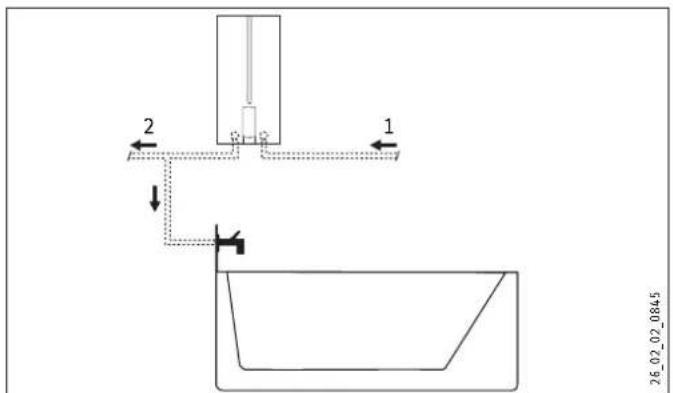

1 Přítok studené vody 2 Výtok teplé vody Montáž nad umyvadlo

1 Přítok studené vody 2 Výtok teplé vody Upozornění Namontujte přístroj nastěnu. Stěna musí mít dosta- tečnou nosnost.

9.2 Vodovodní instalace

- Pojistný ventil není nutný. Důkladně vypláchněte vodovodní vedení. Armatury Použijte vhodné tlakové armatury (viz kapitola „Instalace/ Popis zařízení/ Příslušenství“). Beztlakové armatury nejsou dovolené. Upozornění 3cestný kulový uzavírací ventil napřívodu studené vody se nesmí používat komezování průtoku. 3cestný kulový uzavírací ventil slouží k uzavření přístroje. Dovolené materiály vodovodního potrubí - Přívod studené vody: Žárově zinkovaná ocelová trubka, trubka zušlechtilé oceli, měděná trubka nebo plastová trubka - Výstupní potrubí teplé vody: Trubka zušlechtilé oceli, měděná trubka nebo plastová trubka

Věcné škody Vpřípadě použití plastových potrubních systémů dodr- žujte maximální dovolenou vstupní teplotu a maximální dovolený tlak (viz kapitola „Instalace / Technické údaje/ Tabulka údajů“). Objemový průtok Zkontrolujte, zda je dosaženo objemového průtoku (viz ka- pitolu „Instalace/ Technické údaje/ Tabulka s technickými údaji“, zapnutí) kzapnutí přístroje. V případě, že při plně otevřeném odběrném ventilu není dosažen požadovaný objemový průtok, zvyšte tlak ve vodo- vodním potrubí. Pokud objemový průtok není dosažen i přes zvýšení tlaku, demontujte omezovač průtoku a plastovou tvarovku.

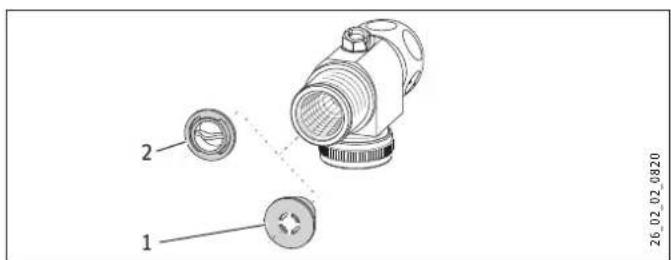

1 Omezovač průtoku 2 plastová tvarovka Upozornění Aby termostatická armatura fungovala správně, nesmíte omezovač průtoku vyměnit za plastovou tvarovku.www.stiebel-eltron.com DHB-E SLi | 103 ČESKY INSTALACE Montáž

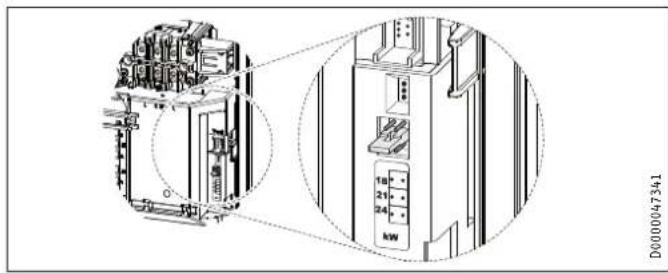

9.3 Přístroj s volitelným příkonem

Přístroj DHB-E 18/21/24 SLi je ve stavu při dodání zapnutý na 21kW. Pokud budete přístroj instalovat s jiným výkonem, musíte postupovat takto: Přepojte kódovaný konektor podle zvoleného výkonu; volitel- ný výkon a jištění přístroje viz „Instalace/ Technické údaje/ Tabulka údajů“. Zakřížkujte zvolený výkon na typovém štítku. Použijte k tomu nesmyvatelné ý popisovač. Použijte omezovač průtoku odpovídající výkonu přístroje (viz kapitola „Instalace/ Technické údaje/ Tabulka údajů“). D0000047341

Standardní montáž - Elektrická přípojka dole, instalace pod omítkou - Vodovodní přípojka s instalací ve stěně (pod omítkou) Další možnosti montáže viz kapitola „Instalace/ Alternativní postupy montáže“: - Elektrická přípojka nahoře pod omítkou - Elektrická přípojka na zdi - Velké průřezy vodičů pro elektrickou přípojku dole - Připojení zátěžového relé - Vodovodní instalace na zdi - Vodovodní instalace na zdi spájenou přípojkou/ lisovacím fitinkem - Vodovodní instalace na zdi, montáž víka přístroje - Montáž spodního dílu zadní stěny při provedení se závitovou přípojkou na zdi - Zavěšení na zeď při výměně přístroje - Instalace na předsazených obkladech - Otočené víko přístroje - Omezení teploty/ochrana před opařením

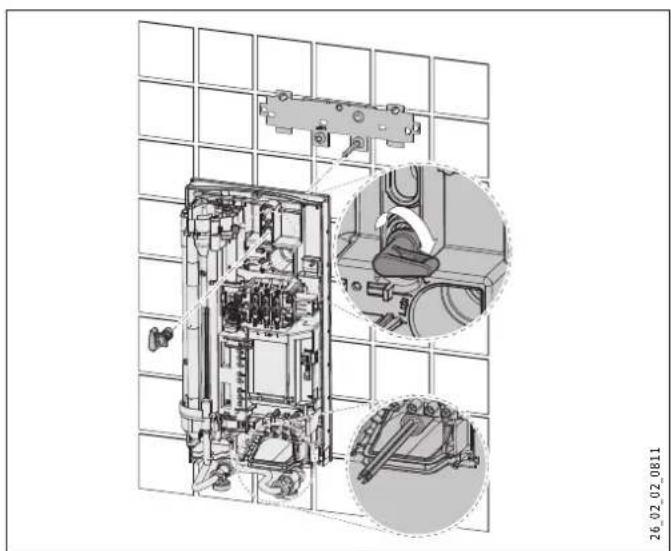

10.1 Standardní montáž

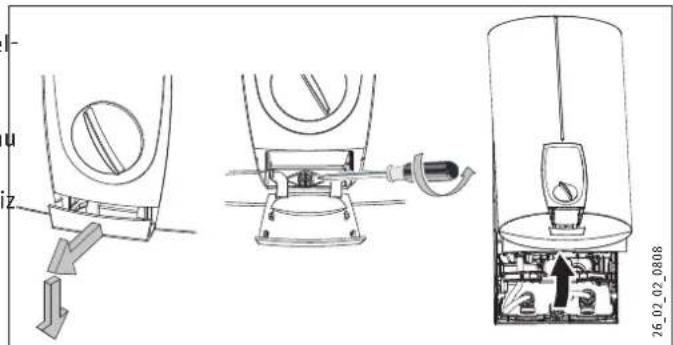

Přístroj otevřete tahem za klapku směrem dopředu a dolů, povolte šroub a vyklopte víko přístroje.

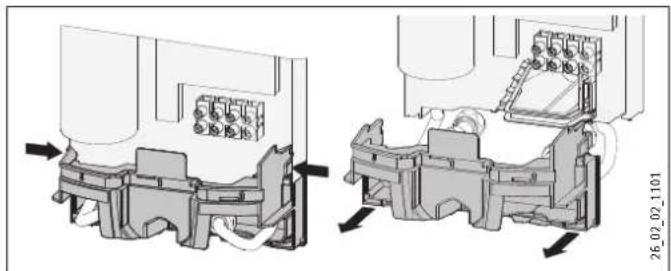

Demontujte zadní stěnu zatlačením obou pojistných háčků a stáhněte spodní díl zadní stěny dopředu. Příprava přívodního kabelu

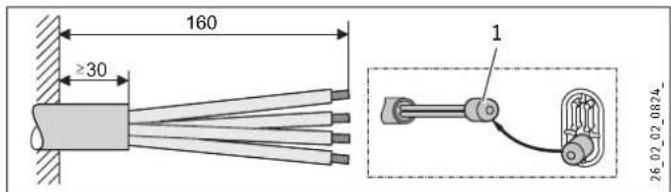

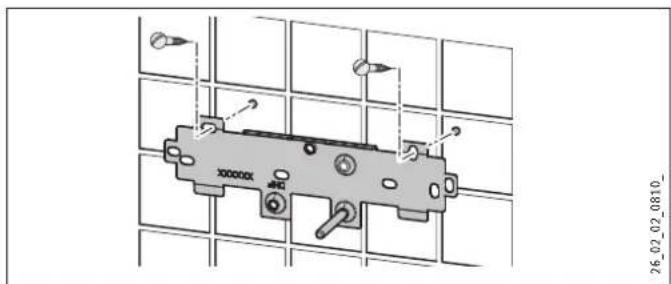

1 Montážní pomůcka Připravte přívodní kabel. Montáž nástěnného závěsu

Vyznačte pomocí montážní šablony vrtané otvory. Vpřípadě montáže svodovodními přípojkami přímo na zdi musíte navíc označit i upevňovací otvor ve spodní části šablony. Vyvrtejte otvory a upevněte zavěšovací konzolu nazeď ve 2bodech vhodným upevňovacím materiálem (šrouby a hmoždinky nejsou součástí dodávky). Namontujte konzolu nazeď.104 | DHB-E SLi www.stiebel-eltron.com INSTALACE Montáž Instalace vodovodní přípojky

Věcné škody Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

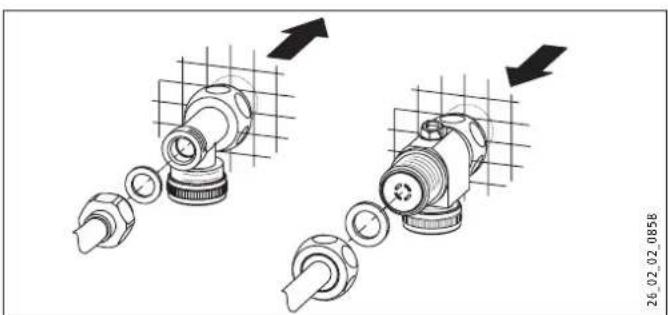

D0000053319 Utěsněte a našroubujte dvojitou vsuvku. D0000050947

1 Teplá voda stvarovkouT 2 Těsnění 3 Studená voda s třícestným kulovým uzavíracím ventilem 4 sítko 5 Omezovač průtoku nebo plastová tvarovka (viz kapitola „In- stalace/ Vodovodní instalace/ Objemový průtok“) Upozornění U DHB-E 18/21/24 SLi se dodává i druhý omezovač průto- ku. Použijte omezovač průtoku odpovídající výkonu pří- stroje (viz kapitola „Instalace/ Technické údaje/ Tabulka údajů“). 4,0l/min = růžová 7,5l/min = modrá 8,5l/min = zelená Našroubujte na dvojitou vsuvku tvarovku T a 3cestný kulový uzavírací ventil, přitom použijte ploché těsnění.

Věcné škody 3cestný kulový uzavírací ventil napřívodu studené vody se nesmí používat komezování průtoku. Montáž přístroje Pro snazší montáž zatlačte kabelovou průchodku horní elek- trické přípojky zezadu do zadní stěny. Zvodovodních přípojek odstraňte ochranná transportní víčka. Vyjměte upevňovací páčku zhorního dílu zadní stěny. Zaveďte přívodní kabel zezadu kabelovou průchodkou tak, aby průchodka přilnula k plášti kabelu. Vyrovnejte přívodní kabel. Je-li průřez přívodního kabelu >6mm², zvětšete otvor vka- belové průchodce. Zatlačte přístroj na závitový svorník vzavěšení na stěnu, aby došlo kproražení měkkého těsnění. Případně použijte šroubovák. Nasaďte upevňovací páčku na závitový svorník zavěšení na zeď. Zadní stěnu pevně přitiskněte. Upevňovací otočnou páčku zajistěte otočením doprava o 90°. Přišroubujte potrubí splochým těsněním na dvojité vsuvky.

Věcné škody Zdůvodu funkce přístroje musíte instalovat sítko. Zkontrolujte při výměně přístroje, zda je kdispozici sítko.www.stiebel-eltron.com DHB-E SLi | 105 ČESKY INSTALACE Uvedení do provozu Připojení přívodu elektrické energie VÝSTRAHA elektrický proud Veškerá elektrická zapojení a instalace provádějte podle předpisů. VÝSTRAHA elektrický proud Přípojka kelektrické síti smí být provedena pouze jako pevná přípojka vkombinaci svyjímatelnou kabelovou vsuvkou. Přístroj musí být možné odpojit odsíťové pří- pojky navšech pólech navzdálenost nejméně 3mm. VÝSTRAHA elektrický proud Pamatujte, že přístroj musí být připojen kochrannému vodiči.

Věcné škody Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím. Připojte přívodní kabel ksíťové svorkovnici (viz kapitolu „In- stalace/ Technické údaje/ Schéma elektrického zapojení“). Montáž spodní části zadní stěny Namontujte spodní díl zadní stěny do zadní stěny. Zajistěte spodní díl zadní stěny. Vyrovnejte namontovaný přístroj povolením upevňovací páčky, vyrovnejte elektrickou přípojku a zadní stěnu a opět utáhněte upevňovací páčku. Pokud zadní stěna přístroje ne- přiléhá, můžete přístroj dole upevnit dalším šroubem.

10.2 Dokončení montáže

Otevřete 3cestný kulový uzavírací ventil nebo uzavírací ventil v přívodu studené vody.

11. Uvedení do provozu

VÝSTRAHA elektrický proud Uvedení doprovozu smí provádět pouze specializovaný odborník při dodržení bezpečnostních předpisů.

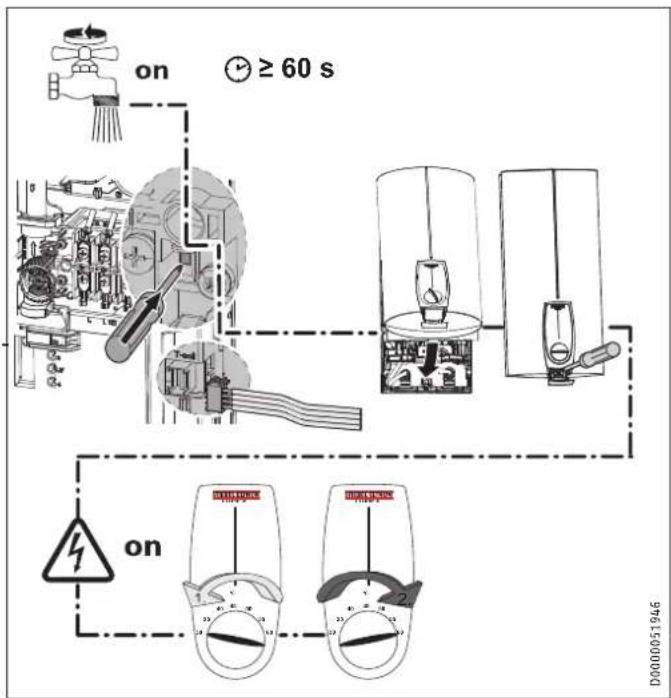

11.1 První uvedení do provozu

≥ 60 s D0000051946 Otevřete a uzavřete několikrát všechny připojené odběrné ventily, dokud nebudou rozvodná síť a přístroj odvzdušněné. Proveďte kontrolu těsnosti. Aktivujte bezpečnostní omezovač tlaku při hydraulickém tlaku pevným stisknutím resetovacího tlačítka (přístroj se dodává sdeaktivovaným bezpečnostním omezovačem tlaku). Připojte konektor kabelu snímače požadované hodnoty kelektronickému systému. Namontujte kryt přístroje. Ověřte usazení víka přístroje. Upevněte víko přístroje šrouby. Zapněte napájení ze sítě. Proveďte kalibraci teploty. Otočte regulátor teploty až na doraz doprava a doleva. Z displeje ovladače odstraňte ochrannou fólii. Zkontrolujte funkci přístroje. Předání přístroje Vysvětlete uživateli funkci přístroje a seznamte ho se způso- bem jeho užívání. Upozorněte uživatele na možná rizika, především na nebez- pečí opaření. Předejte tento návod.106 | DHB-E SLi www.stiebel-eltron.com INSTALACE Uvedení mimo provoz

11.2 Opětovné uvedení do provozu

Věcné škodyAby nedošlo kpoškození topného systému s holou spi-rálou po přerušení dodávky vody, musí se přístroj opět uvést do provozu následujícími kroky. Odpojte přístroj od napětí vypnutím pojistek. Otevřete armaturu na dobu jedné minuty, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné. Opět zapněte napájení ze sítě.

12. Uvedení mimo provoz

Odpojte přístroj na všech pólech od sítě. Vypusťte vodu z přístroje (viz kapitola „Instalace/ Údržba/ Vypuštění přístroje“).

13. Alternativy montáže

13.1 Elektrická přípojka nahoře pod omítkou

2602021123 Rozřízněte kabelovou průchodku pro přívodní kabel. Stlačte dolů háčkovou pojistku k upevnění síťové svorkovnice. Vytáhněte síťovou svorkovnici. Přemístěte přívodní síťovou svorku v přístroji zespodu naho-ru. Upevněte svorku přívodního kabelu jejím nasunutím pod upevňovací háček. Veďte připojovací vodiče pod vedením pro vodiče.

13.2 Elektrická přípojka na zdi

UpozorněníPři tomto způsobu připojení se mění krytí přístroje. Proveďte změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku.

Věcné škodyPokud byste nedopatřením vylomili dozadní stěny ne-správný otvor, musíte použít novou zadní stěnu. Čistě vyřízněte nebo prorazte potřebnou průchodku vzadní stěně přístroje (umístění viz kapitola „Instalace/ Technické údaje/ Rozměry a přípojky“). Vpřípadě potřeby odstraňte pilníkem ostré hrany. Veďte síťový přívodní kabel kabelovou průchodkou. Připojte síťový přívodní kabel k síťové svorkovnici.

13.3 Velké průřezy vodičů pro elektrickou přípojku

dole Vpřípadě použití velkých průřezů vodičů můžete instalovat kabe-lovou průchodku po namontování přístroje.

2602021124 Před zahájením montáže přístroje musíte vytlačit kabelovou průchodku pomocí šroubováku. Nasuňte kabelovou průchodku na přívodní kabel. Použijte montážní pomůcku z rozsahu dodávky. Je-li průřez >6mm², zvětšete otvor vkabelové průchodce. Nasaďte kabelovou průchodku do zadní stěny. Zajistěte kabe-lovou průchodku.www.stiebel-eltron.com DHB-E SLi | 107 ČESKY INSTALACE Alternativy montáže

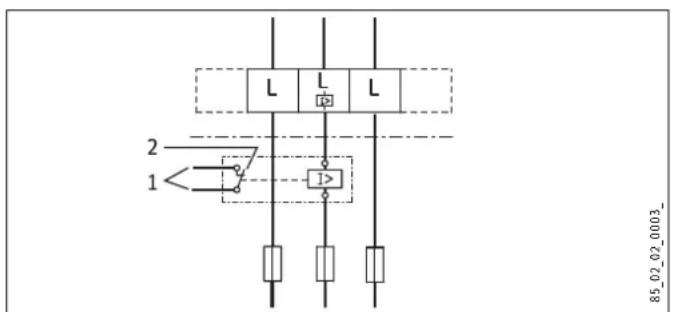

13.4 Připojení zátěžového relé

Zátěžové relé používejte vkombinaci sjinými elektrickými pří- stroji velektrickém rozvodu, například selektrickými akumulač- ními ohřívači. K vypnutí zátěže dochází při provozu průtokového ohřívače.

Věcné škody Připojte fázi, která spíná zátěžové relé, koznačené svor- ce síťové svorkovnice vpřístroji (viz kapitolu „Instalace/ Technické údaje/ Schémata elektrického zapojení“).

13.5 Vodovodní instalace na zdi

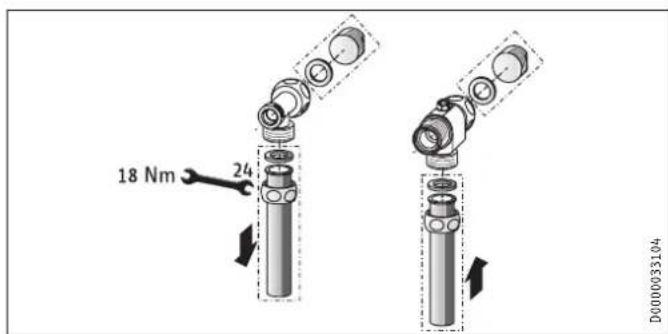

Upozornění Při tomto způsobu připojení se mění krytí přístroje. Proveďte změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku. D0000033104 Namontujte vodovodní zátku stěsněním tak, aby došlo kuza- vření přívodu pod omítkou. Uarmatur z „příslušenství“ jsou zátky a těsnění součástí dodávky. Pro jiné než doporučené tlakové armatury lze objednat vodní zátky a těsnění jako „příslušenství“. Namontujte vhodnou tlakovou armaturu. Vložte zadní spodní díl pod připojovací trubky armatury a zasuňte do zadní stěny. Připojovací trubky sešroubujte s tvarovkou T a 3cestným ku- lovým uzavíracím ventilem.

13.6 Vodovodní instalace na zdi spájenou

přípojkou/ lisovacím fitinkem Pomocí příslušenství „pájená přípojka“ nebo „lisovací fitink“ na- pojte měděné trubky nebo také plastové trubky. V případě „pájené přípojky“ se šroubovým připojením na měděné trubky 12 mm je nutné postupovat následovně: Nasaďte na přívodní potrubí převlečné matice. Spájejte vložené díly s měděným rozvodem. Vložte zadní spodní díl pod připojovací trubky armatury a zasuňte do zadní stěny. Připojovací trubky sešroubujte s tvarovkou T a 3cestným ku- lovým uzavíracím ventilem. Upozornění Dodržujte pokyny výrobce armatury.

13.7 Vodovodní instalace na zdi, montáž víka

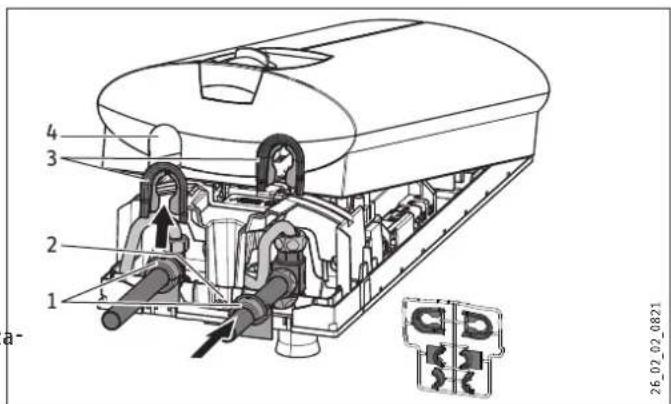

1 Vodicí prvky na zadní stranu 2 Šroub 3 Vodicí průchodky víka 4 Průchozí otvor Vylomte průchozí otvory ve víku přístroje. V případě potřeby použijte pilník. Upozornění Při mírném přesazení připojovacích trubek můžete použít vodicí prvky víka. Při větším přesazení připojovacích trubek neinstaluj- te vodicí prvky zadní stěny. Při montáži připojovacích trubek bez přesazení vylomte chlopně vodicích prvků víka. Nasaďte průchodky víka do otvorů pro průchodky. Nasaďte vodicí prvky zadní stěny na trubky. Nasuňte je k sobě. Nakonec posuňte vodicí prvky až nadoraz k zadní stěně. Upevněte zadní stěnu dole pomocí šroubu. Pokud používáte pružná přívodní vedení vody, zabraňte poo- točení kolen (bajonetová spojení v přístroji).108 | DHB-E SLi www.stiebel-eltron.com INSTALACE Alternativy montáže

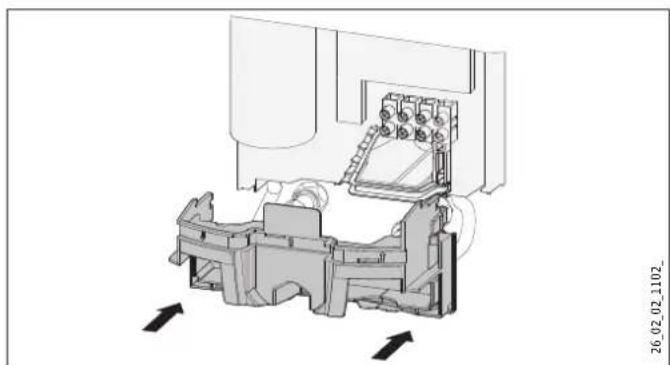

13.8 Montáž spodního dílu zadní stěny při provedení

se závitovou přípojkou na zdi Při použití šroubových připojení nad omítkou (AP) lze spodní díl zadní stěny namontovat i poupevnění armatury. Postupujte takto: Rozřízněte spodní díl zadní stěny. Namontujte spodní díl zadní stěny tak, že ho postranách ohnete a povedete přes trubku naomítce. Zezadu nasaďte spojky do spodního dílu zadní stěny. Zatlačte spodní díl zadní stěny do zadní stěny. Upevněte spodní díl zadní stěny šroubem.

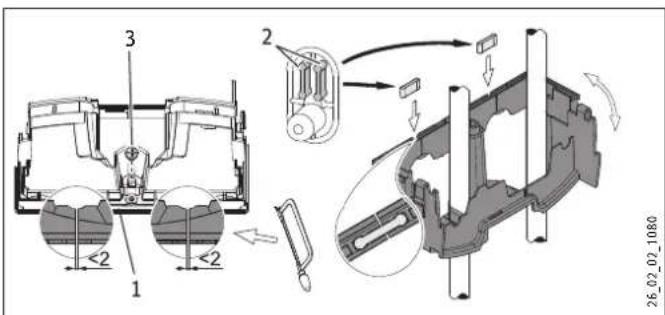

1 Zadní strana - spodní díl2 Dodané spojky3 Šroub

13.9 Zavěšení na zeď při výměně přístroje

Stávající zavěšení na zeď od výrobce STIEBELELTRON můžete po-užít při výměně přístroje (výjimkou je průtokový ohřívač DHF). Prorazte zadní stěnu přístroje pro závitový svorník na již na-montovaném zavěšení na zeď.Výměna průtokového ohřívače DHF2602020815 Změňte polohu závitového svorníku na zavěšení na zeď (závi-tový svorník má samořezný závit). Otočte zavěšení na zeď o180° a namontujte je na stěnu (po-piska DHF je ve správné poloze ke čtení).

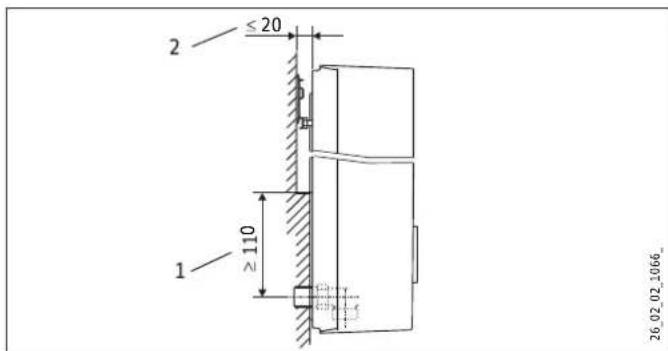

13.10 Instalace na předsazených obkladech

2602021066211 Minimální opěrná plocha přístroje2 Maximální přesazení obkladů Nastavte vzdálenost od stěny. Zadní stěnu zajistěte upevňo-vací otočnou páčkou (otočení doprava o 90°).

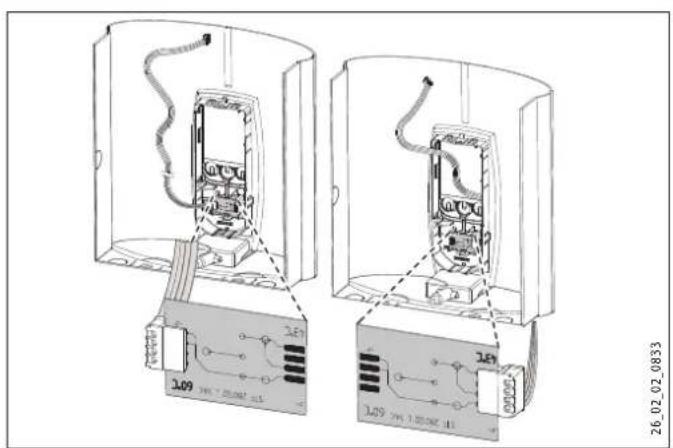

13.11 Otočené víko přístroje

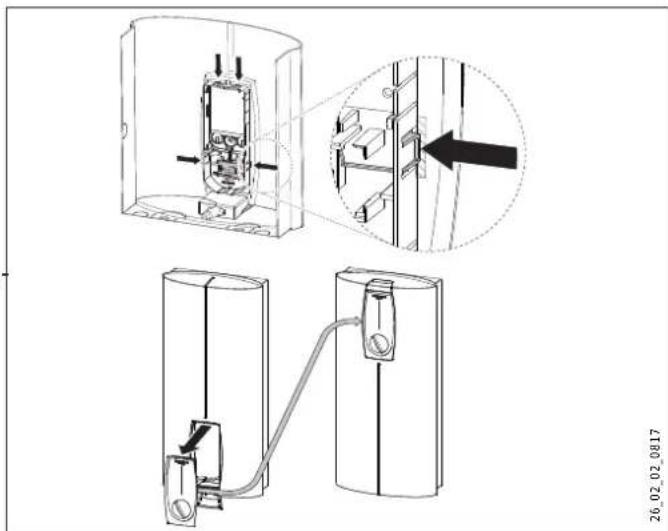

Při montáži pod odběrné místo lze víko přístroje otočit.2602020817 Vyjměte ovládací jednotku z víka přístroje. Za tímto účelem stiskněte zajišťovací háčky. Otočte víko přístroje. Znovu zaklapněte ovládací jednotku. Přitom musí všechny zajišťovací háčky zaskočit. Pro snadnější montáž ovládací jednotky zatlačte proti vnitřní straně víka přístroje ve šrafované oblasti.

Věcné škodyOvládací jednotka s vadnými zajišťovacími háčky se nesmí instalovat. Není tak zajištěna bezpečnost. Zapojte kabel snímače požadované hodnoty kelektronickému systému (viz kapitolu „Instalace/ Uvedení do provozu/ První uvedení do provozu“). Víko přístroje zavěste nahoře. Víko přístroje sklopte dolů na zadní stěnu a přitlačte je až do slyšitelného zacvaknutí. Přišroubujte víko přístroje.www.stiebel-eltron.com DHB-E SLi | 109 ČESKY INSTALACE Alternativy montáže

13.12 Omezení teploty/ochrana před opařením

Maximální omezení teploty lze nastavit na ovládacím prvku ve víku přístroje na 43°C. K tomu jsou nezbytné následující kroky: Sejměte kryt přístroje. Vyjměte elektronickou desku z ovládacího prvku ve víku pří- stroje. Přitom dávejte pozor na upevňovací háky. Přesuňte zástrčku zleva doprava (poloha „43°C“). Znovu vložte ovládací prvek, zajišťovací háčky musí zaskočit. Dbejte přitom na polohu knoflíku a osy. POZOR popálení Za provozu spředehřátou vodou mohou být nastavený omezovač teploty nebo ochrana před opařením neúčinné. Vtakovém případě omezte teplotu na předřazené centrální termostatické armatuře, viz kapitola „Insta- lace/ Popis přístroje/ Příslušenství“. 2602020833110 | DHB-E SLi www.stiebel-eltron.com INSTALACE Odstraňování poruch

14. Odstraňování poruch

VÝSTRAHA elektrický proud Pokud chcete provést kontrolu přístroje, musí být přístroj připojen ksíťovému napětí. Možnosti zobrazení informací na diagnostické liště (LED) červená svítí při poruše žlutá svítí při ohřívání zelená bliká: Přístroj připojený ksíti Porucha/stav diagnostické kontrolky LED Příčina Odstranění Přístroj nezapíná. Ve sprchovací hlavici/vperlátorech se usadil vodní kámen. Odstraňte vodní kámen nebo vyměňte sprchovací hlavici/perlátory. Průtok je příliš nízký. Sítko v přístroji je znečištěné. Vyčistěte sítko. Nelze dosáhnout požadované teploty. Výpadek jedné fáze. Zkontrolujte pojistky vnitřní instalace. Topení se vypne. Detekce vzduchu zjistila vzduch ve vodě. Topný výkon se nakrátko vypne. Přístroj se za minutu opět zapne. Žádná teplá voda, kontrolky nesvítí. Vypnuly pojistky. Zkontrolujte pojistky vnitřní instalace. Bezpečnostní omezovač tlaku provedl vypnutí. Odstraňte příčinu závady (např. vadné tlakové pro- plachovací zařízení).

Chraňte systém ohřevu před přehříváním tím, že na jednu minutu otevřete odběrný ventil za přístrojem. Z topného systému tak bude vypuštěn tlak a dojde k ochlazení.

Aktivujte bezpečnostní omezovač tlaku při hydrau- lickém tlaku stisknutím tlačítka reset, viz též kapito- la „Instalace/ Uvedení do provozu/ První uvedení do provozu“. Závada elektronického systému. Zkontrolujte elektroniku, případně proveďte výmě- nu. Kontrolky: bliká zelená Žádná teplá voda při průtoku >3l/min. Snímač průtoku DFE není připojen. Připojte konektor snímače průtoku. Snímač průtoku DFE je vadný. Zkontrolujte snímač průtoku, případně jej vyměňte. Nelze dosáhnout požadované teploty. Snímač požadované hodnoty nebo spojovací kabel jsou poškozené nebo není spojovací kabel zapojen. Zapojte spojovací kabel, příp. vyměňte snímač poža- dované hodnoty. Je aktivován omezovač teploty. Deaktivujte omezovač teploty. Kontrolky: svítí žlutá, bliká zelená Žádná teplá voda při průtoku >3l/min. Byl aktivován bezpečnostní omezovač teploty STB, nebo došlo kpřerušení. Zkontrolujte bezpečnostní omezovač teploty, pří- padně jej vyměňte. Topný systém je vadný. Změřte odpor topného systému, případně proveďte výměnu. Závada elektronického systému. Zkontrolujte elektroniku, případně proveďte výmě- nu. Kontrolky: žlutá svítí, zelená bliká Vadný výstupní senzor. Zkontrolujte spojení, případně vyměňte snímač na výtoku. Není dosažena nastavená teplota. Přístroj dosahuje hranice svého výkonu. Zmenšete průtok. Namontujte omezovač průtoku. Kontrolky: Červená svítí, zelená bliká Vadný výstupní senzor. Zkontrolujte spojení, případně vyměňte snímač na výtoku. Neteče teplá voda Snímač studené vody je vadný. Zkontrolujte elektroniku, případně proveďte výmě- nu. Není dosaženo požadované teploty > 45°C. Teplota přiváděné studené vody je vyšší než 45°C. Snižte teplotu studené vody, přiváděné do přístroje.www.stiebel-eltron.com DHB-E SLi | 111 ČESKY INSTALACE Údržba

VÝSTRAHA elektrický proud Při všech činnostech odpojte přístroj na všech pólech od sítě. Vypuštění přístroje K provádění údržbových prací můžete přístroj vypustit. VÝSTRAHA popálení Při vyprázdnění přístroje může vytékat horká voda. Zavřete 3cestný uzavírací ventil nebo uzavírací ventil v přívo- du studené vody. Otevřete všechny odběrné ventily. Odpojte odpřístroje vodovodní přípojky. Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody. Vyčistění sítka Vpřípadě znečištění očistěte sítko vešroubení přípojky studené vody. Uzavřete 3cestný uzavírací ventil nebo uzavírací ventil vpří- vodu studené vody, než sítko vyjmete, očistíte a opět namontujete.

16.1 Rozměry a přípojky

b03 b02 c01c06D0000017973 DHB-E SLi b02 Průchodka el. rozvoduI b03 Průchodka el. vodičůII c01 Přítok studené vody Vnější závit G 1/2 A c06 Výtok teplé vody Vnější závit G 1/2 A Alternativní možnosti připojení

16.2 Schéma elektrického zapojení

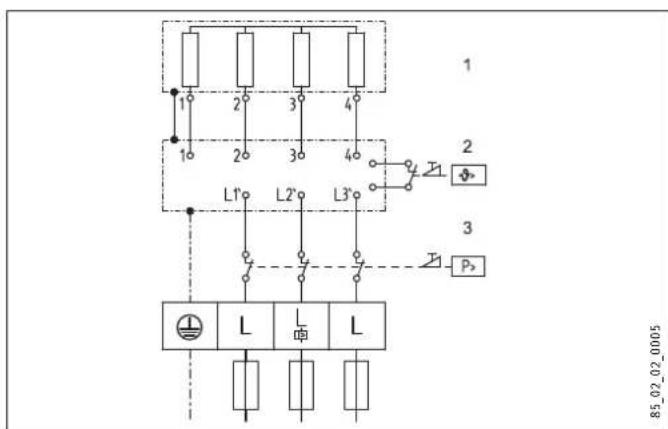

3/PE ~ 380-415V 1 Topná tělesa 2 Bezpečnostní omezovač teploty 3 Bezpečnostní omezovač tlaku112 | DHB-E SLi www.stiebel-eltron.com POZNÁMKY Předřazený spínač s LR 1-A

1 Řídicí vodič ke stykači 2.přístroje (např. elektrické zařízení k ohřevu zásobníku). 2 Řídicí kontakt, který se otevře po zapnutí průtokového ohřívače.

16.3 Výkon teplé vody

Výkon teplé vody závisí nanapětí sítě, příkonu přístroje a tep- lotě přítoku studené vody. Jmenovité napětí a jmenovitý výkon najdete natypovém štítku (viz kapitola „Obsluha/ Odstraňování problémů“). Příkon vkW 38°C výkon teplé vody vl/min. Jmenovité napětí Teplota přiváděné studené vody 380V 400V 415V 5°C 10°C 15°C 20°C 10,1 4,4 5,2 6,3 8,0 11,0 4,8 5,6 6,8 8,7 12,0 5,2 6,1 7,5 9,5 12,2 5,3 6,2 7,6 9,7 13,2 5,7 6,7 8,2 10,5 13,5 5,8 6,9 8,4 10,7 13,6 5,9 6,9 8,4 10,8 14,2 6,1 7,2 8,8 11,3 14,5 6,3 7,4 9,0 11,5 15,0 6,5 7,7 9,3 11,9 16,2 7,0 8,3 10,1 12,9 16,3 7,1 8,3 10,1 12,9 18,0 7,8 9,2 11,2 14,3 19,0 8,2 9,7 11,8 15,1 19,4 8,4 9,9 12,0 15,4 21,0 9,1 10,7 13,0 16,7 21,7 9,4 11,1 13,5 17,2 22,6 9,8 11,5 14,0 17,9 23,5 10,2 12,0 14,6 18,7 24,0 10,4 12,2 14,9 19,0 24,4 10,6 12,4 15,2 19,4 25,8 11,2 13,2 16,0 20,5 26,0 11,3 13,3 16,1 20,6 27,0 11,7 13,8 16,8 21,4 Příkon vkW 50°C výkon teplé vody vl/min. Jmenovité napětí Teplota přiváděné studené vody 380V 400V 415V 5°C 10°C 15°C 20°C 10,1 3,2 3,6 4,1 4,8 11,0 3,5 3,9 4,5 5,2 12,0 3,8 4,3 4,9 5,7 12,2 3,9 4,4 5,0 5,8 13,2 4,2 4,7 5,4 6,3 13,5 4,3 4,8 5,5 6,4 13,6 4,3 4,9 5,6 6,5 14,2 4,5 5,1 5,8 6,8 14,5 4,6 5,2 5,9 6,9 15,0 4,8 5,4 6,1 7,1 16,2 5,1 5,8 6,6 7,7 16,3 5,2 5,8 6,7 7,8 18,0 5,7 6,4 7,3 8,6 19,0 6,0 6,8 7,8 9,0 19,4 6,2 6,9 7,9 9,2 21,0 6,7 7,5 8,6 10,0 21,7 6,9 7,8 8,9 10,3 22,6 7,2 8,1 9,2 10,8 23,5 7,5 8,4 9,6 11,2 24,0 7,6 8,6 9,8 11,4 24,4 7,7 8,7 10,0 11,6 25,8 8,2 9,2 10,5 12,3 26,0 8,3 9,3 10,6 12,4 27,0 8,6 9,6 11,0 12,9

16.4 Oblast použití/ Převodní tabulka

Měrný elektrický odpor a měrná elektrická vodivost (viz kapitola „Instalace/ Tabulka stechnickými údaji“). Údaj podle normy při 15°C 20°C 25 °C odpor

Armatury Tlaková ztráta armatur při objemovém průtoku 10l/min Páková baterie cca MPa 0,04 - 0,08 Termostatická armatura, cca MPa 0,03 - 0,05 Sprchovací hlavice, cca MPa 0,03 - 0,15 Dimenzování potrubní sítě Kvýpočtu dimenzování potrubní sítě je pro přístroj doporučena tlaková ztráta 0,1MPa.

16.6 Podmínky vpřípadě poruchy

Vpřípadě poruchy může vinstalaci krátkodobě vzniknout zatížení maximálně 95°C při tlaku 1,2MPa.www.stiebel-eltron.com DHB-E SLi | 113 ČESKY INSTALACE Technické údaje

16.7 Potvrzení a osvědčení platná vjednotlivých

zemích: Německo Kpřístroji je vydáno na základě místních stavebních předpisů vše- obecné osvědčení stavebního dozoru jako potvrzení opoužitelnosti zhlediska hlučnosti. DIN 4109 PA-IX 6816/I

16.8 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesig- nu výrobků v souvislosti se spotřebou energie (ErP). DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25A DHB-E 18/21/24 SLi DHB-E 27 SLi

Výrobce STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Zátěžový profil S S S S S Třída energetické účinnosti A A A A A Roční spotřeba el. energie kWh 472 472 477 477 481 Energetická účinnost % 39 39 39 39 39 Nastavení teploty od výrobce °C 60 60 60 60 60 Hladina akustického výkonu dB(A) 15 15 15 15 15 Zvláštní pokyny k měření účinnosti žádné žádné žádné Údaje při Pmax. žádné114 | DHB-E SLi www.stiebel-eltron.com INSTALACE Technické údaje

≤ (při ϑstudená ≤25°C) μS/cm 1111 1111 1000 1111 1111 1000 1111 1111 1000 1111 1111 1000 1111 1111 1000 Specifický odpor ρ

≤ (při ϑstudená ≤45°C) μS/cm 833 833 770 833 833 770 833 833 770 833 833 770 833 833 770 Max. impedance sítě při 50 Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Přípojky Vodovodní přípojka G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Meze použitelnosti Max. dovolený tlak MPa 1 1 1 1 1 Max. teplota přítoku pro doda- tečný ohřev °C 45 45 45 45 45 Hodnoty Max. povolená vstupní teplota vody °C 60 60 60 60 60 Zap. l/min. >3,0 >3,0 >3,0 >3,0 >3,0 Objemový průtok pro tlakovou ztrátu l/min. 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Tlakové ztráty při objemovém průtoku MPa 0,07 (0,02 bez DMB) 0,11 (0,03 bez DMB) 0,08 (0,06 bez DMB) 0,08/0,10/0,13 (0,06/0,08/0,10 bez DMB) 0,16 (0,12 bez DMB) Omezení průtoku při l/min. 4,0 4,0 7,5 7,5/7,5/8,5 8,5 Výkon teplé vody l/min. 5,6 6,9 9,2 9,2/10,7/12,3 13,8 Δϑ při výkonu teplé vody K 28 28 28 28 28 Údaje ohydraulickém systému Jmenovitý objem l 0,4 0,4 0,4 0,4 0,4 Provedení Volitelný příkon - - - X - Nastavení teploty °C 30 - 60 30 - 60 30 - 60 30 - 60 30 - 60 Třída krytí 1 1 1 1 1 Izolační blok plast plast plast plast plast Zdroj tepla topného systému holá spirála holá spirála holá spirála holá spirála holá spirála Víko a zadní stěna plast plast plast plast plast Barva bílá bílá bílá bílá bílá Krytí (IP) IP25 IP25 IP25 IP25 IP25 Rozměry Výška mm 478 478 478 478 478 Šířka mm 225 225 225 225 225 Hloubka mm 105 105 105 105 105 Hmotnosti Hmotnost kg 3,6 3,6 3,6 3,6 3,6www.stiebel-eltron.com DHB-E SLi | 115 ČESKY ZÁRUKA | ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE ZÁRUKA

Záruka Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi rmami vNěmecku. Vzemích, ve kterých některá znašich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout. Na přístroje zakoupené vzemích, ve kterých nejsou naše vý

robky distribuovány žádnou zdceřiných společností, nepo

skytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené. Životní prostředí a recyklace Pomozte nám chránit naše životní prostředí. Materiály po pou- žití zlikvidujte v souladu s platnými národními předpisy.
