GEBRUIKSAANWIJZING DHBE 27 SLi electronic STIEBEL ELTRON

1. Algemene aanwijzingen 60

1.1 Veiligheidsaanwijzingen 60

1.2 Andere aandachtspunten in deze documentatie 60

2.1 Voorgeschreven gebruik 60

2.2 Algemene veiligheidsaanwijzingen 60

3. Toestelbeschrijving 61

5. Reiniging, verzorging en onderhoud 62

7.1 Algemene veiligheidsaanwijzingen 63

7.2 Voorschriften, normen en bepalingen63

8. Toestelbeschrijving 63

8.1 Inhoud van het pakket 63

9.1 Montageplaats 64

9.2 Waterinstallatie 64

9.3 Toestel met selecteerbaar aansluitvermogen 65

11. Ingebruikname 67

11.1 Eerste ingebruikname 67

11.2 Opnieuw in gebruik nemen 68

12. Buitendienststelling 68

13. Alternatieven voor montage 68

13.1 Elektro-aansluiting onderbouw boven 68

13.2 Elektro-aansluiting opbouw 68

13.3 Grote geleiderdoorsneden bij elektro-aansluiting

13.4 Aansluiting van een lastafwerprelais 69

13.5 Waterinstallatie opbouw 69

13.6 Waterinstallatie opbouw met soldeeraansluiting/

13.7 Waterinstallatie opbouw, montage van de bovenkap 69

13.8 Montage onderstuk achterwand bij

opbouwschroefaansluiting 70

13.9 Wandbevestiging bij vervanging van het toestel 70

13.10 Installatie bij betegeling 70

13.11 Gedraaide bovenkap 70

13.12 Temperatuurbegrenzing/ Verbrandingsbeveiliging 71

BZONDERE INFO - Het toestel kan door kinderen vanaf 8 jaar, als- mede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde- ren mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebrui- kersonderhoud uitvoeren. - Verbrandingsgevaar: de kraan kan warmer wor- den dan 60°C. - Het toestel moet op alle polen met een afstand van minstens 3mm van het stroomnetwerk los- gekoppeld kunnen worden. - Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/ Montage". - Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/ Technische gegevens/ Gegevenstabel"). - Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/ Onderhoud/ Het toestel aftappen".

16.1 Afmetingen en aansluitingen73

16.2 Elektriciteitsschema 73

16.3 Warmwatervermogen 74

16.4 Toepassingsgebieden/omrekentabel 74

16.8 Gegevens over het energieverbruik 75

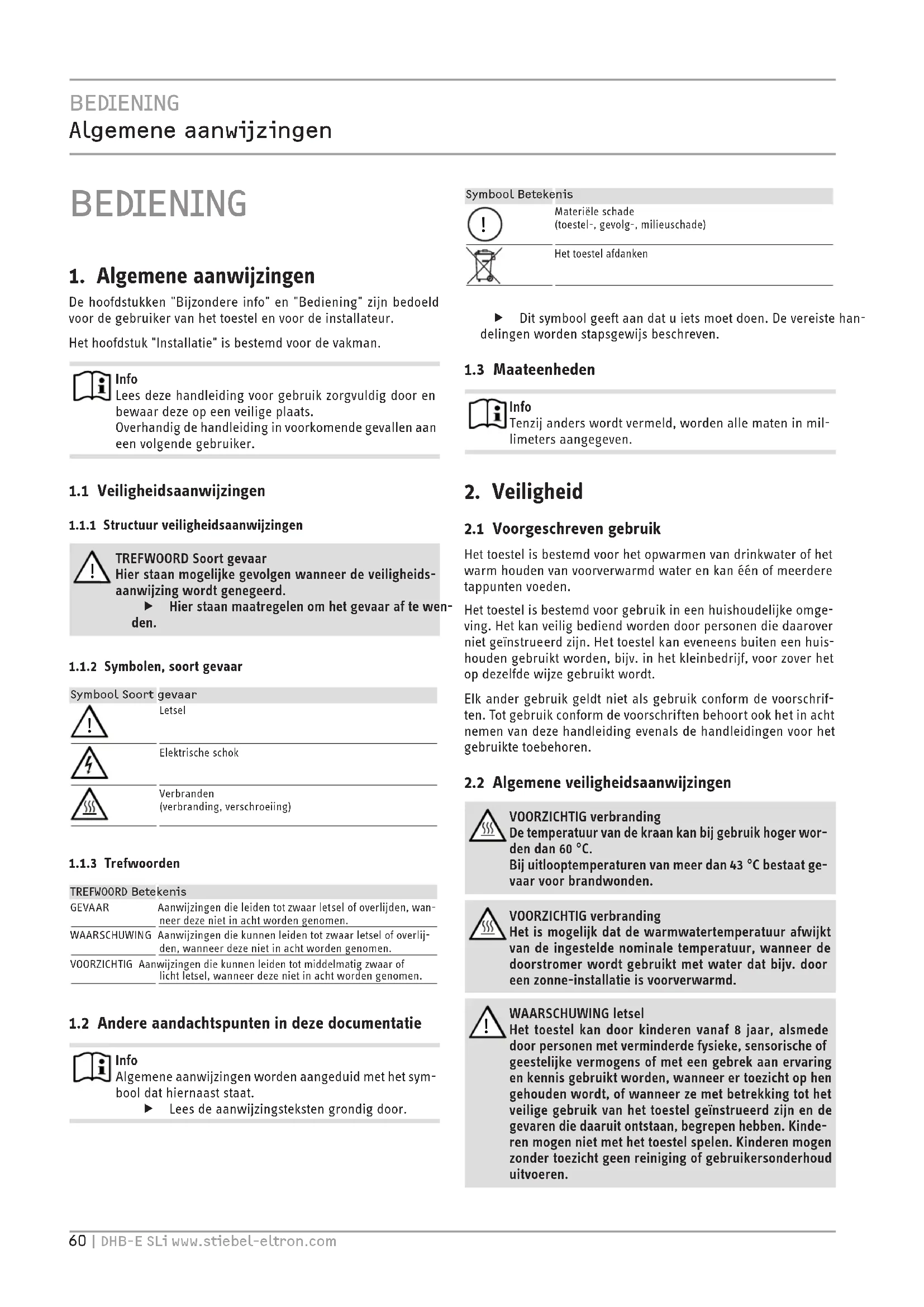

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bestemd voor de vakman. Info Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen wanneer de veiligheids-aanwijzing wordt genegeerd. Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranden (verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD Betekenis GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer deze niet in acht worden genomen. WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlij- den, wanneer deze niet in acht worden genomen.VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het sym-bool dat hiernaast staat. Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade (toestel-, gevolg-, milieuschade)

Het toestel afdanken Dit symbool geeft aan dat u iets moet doen. De vereiste han-delingen worden stapsgewijs beschreven.1.3 Maateenheden Info Tenzij anders wordt vermeld, worden alle maten in mil-limeters aangegeven.

2.1 Voorgeschreven gebruikHet toestel is bestemd voor het opwarmen van drinkwater of het warm houden van voorverwarmd water en kan één of meerdere tappunten voeden.Het toestel is bestemd voor gebruik in een huishoudelijke omge-ving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huis- houden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.Elk ander gebruik geldt niet als gebruik conform de voorschrif- ten. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.2.2 Algemene veiligheidsaanwijzingen VOORZICHTIG verbrandingDe temperatuur van de kraan kan bij gebruik hoger wor-den dan 60°C.Bij uitlooptemperaturen van meer dan 43°C bestaat ge-vaar voor brandwonden. VOORZICHTIG verbrandingHet is mogelijk dat de warmwatertemperatuur afwijkt van de ingestelde nominale temperatuur, wanneer de doorstromer wordt gebruikt met water dat bijv. door een zonne-installatie is voorverwarmd.

WAARSCHUWING letselHet toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde-ren mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materiële schade Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De elektronisch geregelde doorstromer houdt de uitlooptempe- ratuur tot aan de vermogensgrens constant, onafhankelijk van de aanvoertemperatuur. Het toestel verwarmt het water direct aan het tappunt zodra u het warmwaterventiel in de kraan opent. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen. Zie voor de tapdrempel het hoofdstuk "Installatie/ Technische gegevens/ Gegevenstabel, aan". Het warmwatervermogen is afhankelijk van de koudwatertempe- ratuur, het verwarmingsvermogen, het doorstroomvolume en de ingestelde gewenste temperatuur. Wanneer de maximale toevoertemperatuur voor naverwarming wordt overschreden, wordt er niet naverwarmd. Warmwatertemperatuur U kunt de uitlooptemperatuur van het warme water traploos in- stellen. Temperatuurbegrenzing/ Verbrandingsbeveiliging De maximale uitlooptemperatuur kan voor het toestel worden begrensd op 43°C. Neem daarvoor contact op met uw installateur. Verwarmingssysteem Het blankdraadelement heeft een drukvaste kunststofmantel. Het verwarmingssysteem is (zowel) geschikt voor kalkarm als kalk- houdend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warm- watervoorziening. Info Het toestel is uitgerust met een luchtherkenning, die beschadiging van het verwarmingssysteem grotendeels voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het toestel het verwarmingsvermogen ge- durende één minuut uit, zodat het verwarmingssysteem wordt beschermd.

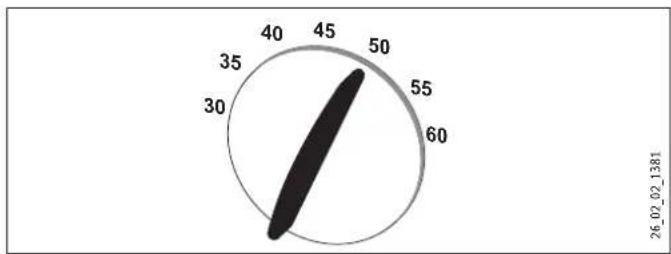

Draai de temperatuurinstelknop naar de gewenste positie. Als bij volledig geopende kraan en maximale temperatuurinstel- ling onvoldoende uitlooptemperatuur wordt verkregen, loopt er meer water door het toestel dan het verwarmingselement kan opwarmen. Verminder het doorstroomvolume bij de kraan.

4.1 Instellingsaanbevelingen

Thermostatische kraan Wanneer u het toestel met een thermostatische kraan gebruikt, is het aan te bevelen de temperatuur op het toestel in te stellen op de maximale temperatuur. U stelt de gewenste temperatuur dan in op de thermostatische kraan. Na onderbreking van de watertoevoer

Materiële schade Om te vermijden dat het blankdraadelement na onder- breking van de watervoorziening beschadigd raakt, moet het toestel met de volgende procedure weer in werking worden gesteld. Schakel het toestel spanningsvrij door de zekeringen uit te schakelen. Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht. Schakel de netspanning opnieuw in.

4.2 Temperatuurbegrenzing/

Verbrandingsbeveiliging De maximale uitlooptemperatuur kan voor het toestel worden begrensd op 43°C. Neem daarvoor contact op met uw installateur.BEDIENING Reiniging, verzorging en onderhoud 62 | DHB-E SLi www.stiebel-eltron.com

5. Reiniging, verzorging en onderhoud

Gebruik geen schurende reinigingsmiddelen of reinigings- middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen. Controleer de kranen regelmatig. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

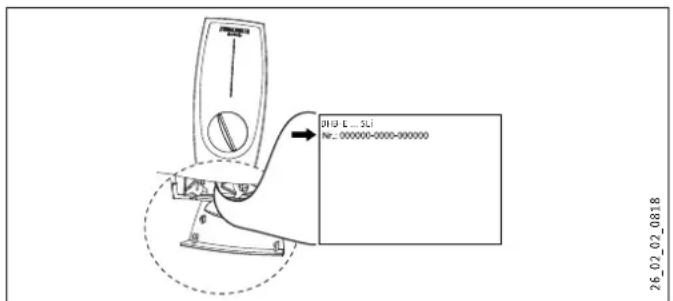

6. Problemen verhelpen

Probleem Oorzaak Oplossing Het toestel schakelt niet in, hoewel de warmwa- terkraan volledig open staat. Er is geen spanning.

Controleer de zekeringen van de huisinstallatie.

De straalregelaar in de kraan of de douchekop is verkalkt of vuil. Reinig en/ of ontkalk de straalregelaar of de dou- chekop. Terwijl er warm water wordt afgenomen, stroomt er kortstondig koud water. De luchtherkenning heeft lucht in het water vast- gesteld en schakelt het verwarmingsvermogen gedurende korte tijd uit. Na 1minuut treedt het toestel automatisch weer in werking. Gewenste temperatuur > 45°C wordt niet bereikt.

Ontlucht het toestel en de koudwatertoevoer- leiding (zie hoofdstuk "Bediening/ Instel- lingsaanbevelingen/ Na onderbreking van de watertoevoer").

De aanvoertempera- tuur voor koud water is >45°C. Verlaag de aanvoer- temperatuur voor koud water. Waarschuw de installateur als u de oorzaak zelf niet kunt verhel- pen. Houd het nummer op het typeplaatje (000000-0000-000000) bij de hand voor een betere en snellere afhandeling.

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uit-sluitend bij gebruik van originele onderdelen en vervangingson-derdelen voor het toestel.

Materiële schadeNeem de maximaal toegelaten toevoertemperatuur in acht (zie hoofdstuk "Installatie/ Technische gegevens/ Gegevenstabel"). Bij hogere temperaturen kan het toe-stel beschadigd raken. Met een centrale thermostatische kraan (zie hoofdstuk "Installatie/ Toestelbeschrijving/ Toebehoren") kunt u de aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info Neem alle nationale en regionale voorschriften en be-palingen in acht. - Beschermingsgraad IP 25 (straalwaterdicht) is alleen ge-waarborgd met vakkundig gemonteerde kabeltulle. - De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het type-plaatje. Bij een water-koppelnet moet u rekening houden met de laagste elektrische weerstand van het water (zie het hoofdstuk "Installatie/ Technische gegevens/ Gegevensta-bel"). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd: - Wandbevestiging - Montagesjabloon - 2 nippels - Koud water 3-weg kogelkraan - Warm water T-stuk - Vlakke afdichtingen - Zeef - Doorstroomvolumebegrenzer - Kunststof vormring - Kunststof aansluitstukken/ montagehulp - Kap- en achterwand-geleidingsstukken

Kranen - MEKD-eengreeps-keuken-drukkraan - MEBD-eengreeps-bad-drukkraanWaterstoppen G½AWanneer u andere dan de in het toebehoren aanbevolen opbouw-drukkranen gebruikt, gebruikt u de waterstoppen.Montageset opbouwinstallatie - Soldeerschroefkoppeling koperbuis voor soldeeraansluiting Ø12mm - Persfitting koperbuis - Persfitting kunststofbuis (geschikt voor Viega: Sanfix-Plus of Sanfix-Fosta)Universeel montageframe - Montageframe met elektrische aansluitingenBuiskit voor toestellen onder het aftappuntWanneer u de wateraansluitingen (G ⅜ buitendraad) boven het toestel aansluit, heeft u de buiskit voor montage onder het af-tappunt nodig.Buiskit voor verschoven montageWanneer u het toestel 90 mm ten opzichte van de wateraansluiting verticaal omlaag moet verschuiven, gebruikt u deze buiskit.Buiskit voor vervanging van de gas-waterverwarmerWanneer de bestaande installatie gas-waterverwarmeraansluitin-gen omvat (koudwateraansluiting links en warmwateraansluiting rechts), heeft u deze buiskit nodig.Buiskit DHB-watersteekkoppelingenWanneer de bestaande installatie watersteekaansluitingen van een DHB omvat, gebruikt u de watersteekkoppelingen.Lastafwerprelais (LR 1-A)Het lastafwerprelais voor inbouw in de elektrische verdeling laat een voorrangsschakeling van de doorstromer toe, wanneer bij-voorbeeld tegelijkertijd elektrische boilerverwarmingstoestellen gebruikt worden.ZTA 3/4 - centrale thermostatische kraanThermostatische kraan voor centrale voormenging, bijvoorbeeld wanneer een doorstromer wordt gecombineerd met een zonne-in-stallatie.64 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Voorbereidingen

Materiële schade Het toestel mag alleen in een vorstvrije ruimte geïnstal- leerd worden. Monteer het toestel verticaal en in de buurt van het tappunt. Het toestel is geschikt voor montage onder of boven het aftappunt. Montage onder het aftappunt

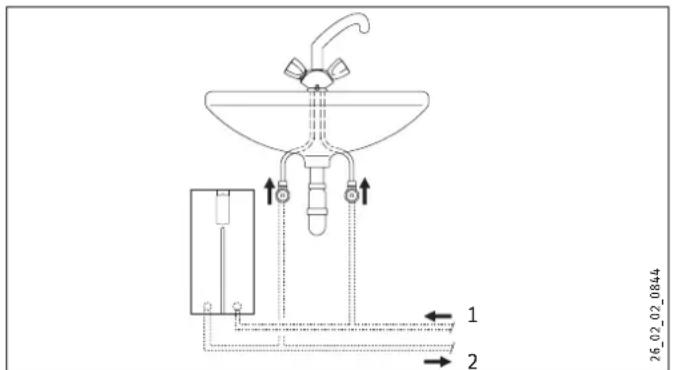

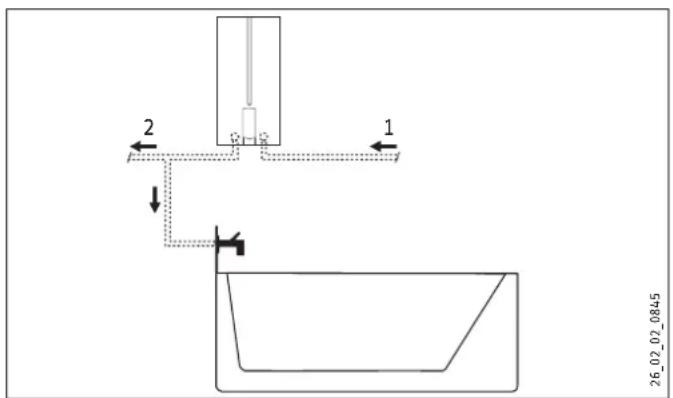

1 Koudwatertoevoer 2 Warmwateruitloop Montage boven het aftappunt

1 Koudwatertoevoer 2 Warmwateruitloop Info Monteer het toestel aan de muur. De muur moet vol- doende draagvermogen hebben.

9.2 Waterinstallatie

- Een veiligheidsklep is niet vereist. Spoel de waterleiding grondig door. Kranen Gebruik geschikte drukkranen (zie hoofdstuk "Installatie/ Toe- stelbeschrijving/ Toebehoren"). Open kranen zijn niet toegestaan. Info De 3-weg kogelafsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. De 3-weg kogelafsluitklep dient om het toestel af te sluiten. Toegestaan materiaal waterleidingen - Koudwatertoevoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijstalen buis, koperbuis of kunststofbuis - Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis

Materiële schade Wanneer kunststofbuizen gebruikt worden, dient u reke- ning te houden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Installatie/ Technische gegevens/ Gegevenstabel"). Debiet Controleer of het debiet (zie hoofdstuk "Installatie/ Techni- sche gegevens/ Gegevenstabel", aan) voor het inschakelen van het toestel bereikt wordt. Als het benodigde debiet bij volledig geopende aftapklep niet wordt gehaald, verhoogt u de waterleidingdruk. Als het debiet ondanks de verhoging niet wordt bereikt, demonteert u de doorstroomvolumebegrenzer en plaatst u de kunststof vormring.

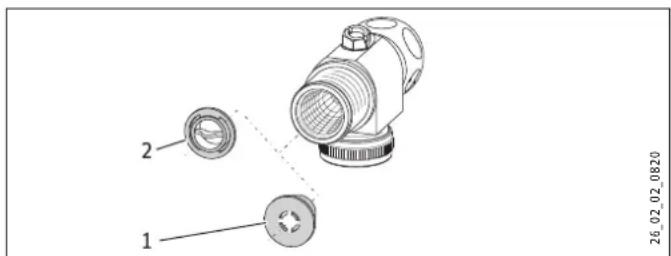

1 Doorstroomvolumebegrenzer 2 Kunststof vormring Info Voor een goede werking van de thermostatische kraan mag u de doorstroomvolumebegrenzer niet vervangen door de kunststof vormring.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 65 INSTALLATIE Montage

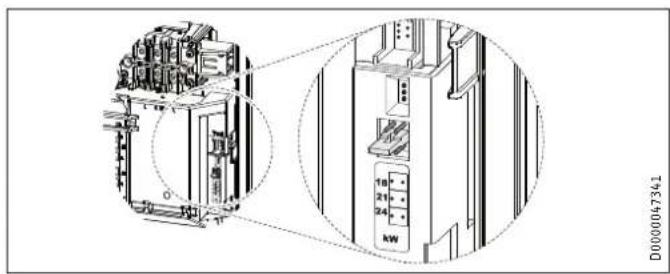

9.3 Toestel met selecteerbaar aansluitvermogen

Het toestel DHB-E 18/21/24 SLi wordt geleverd met de instelling op 21kW. Als het toestel met een ander vermogen geïnstalleerd moet worden, gaat u als volgt te werk: Verplaats de codeerstekker overeenkomstig het gekozen ver- mogen, selecteerbaar vermogen en de zekering van het toe- stel, zie "Installatie/ Technische gegevens/ Gegevenstabel". Markeer het geselecteerde vermogen op het typeplaatje. Ge- bruik daarvoor een watervaste stift. Monteer een doorstroomvolumebegrenzer met het juiste toestelvermogen (zie hoofdstuk "Installatie/ Technische ge- gevens/ Gegevenstabel"). D0000047341

Standaardmontage - Elektrische installatie onderaan, onderbouwinstallatie - Wateraansluiting onderbouwinstallatie Zie voor meer montagemogelijkheden het hoofdstuk "Installatie/ Alternatieven voor montage": - Elektro-aansluiting onderbouw boven - Elektro-aansluiting opbouw - Grote geleiderdoorsneden bij elektro-aansluiting onder - Aansluiting van een lastafwerprelais - Waterinstallatie opbouw - Waterinstallatie opbouw met soldeeraansluiting/ persfitting - Waterinstallatie opbouw, montage van de bovenkap - Montage onderstuk achterwand bij opbouwschroefaanslui- ting - Wandbevestiging bij vervanging van het toestel - Installatie bij betegeling - Gedraaide bovenkap - Temperatuurbegrenzing/ Verbrandingsbeveiliging

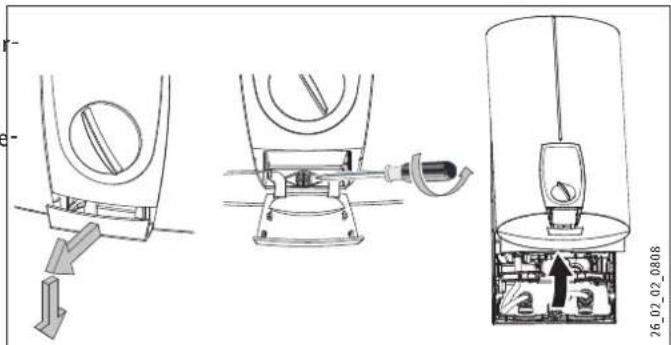

Open het toestel door de klep naar voren omlaag te trekken. Draai de schroef los en kantel de bovenkap.

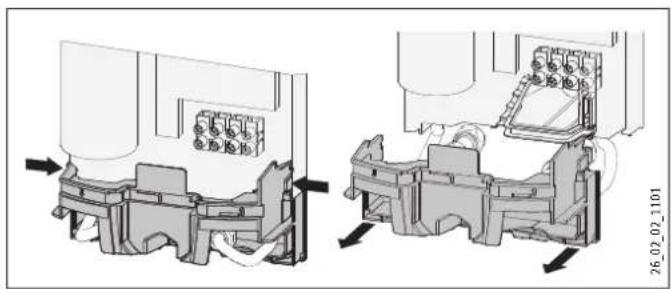

Scheid de achterwand door de beide vergrendelhaken in te drukken en het onderstuk van de achterwand naar voren eraf te trekken. Stroomaansluitkabel voorbereiden

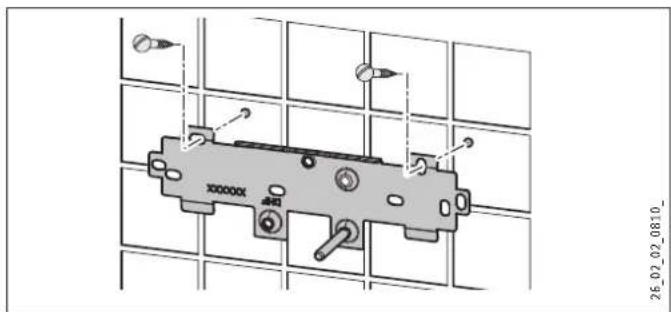

1 Montagehulp Bereid de netaansluitkabel voor. Wandbevestiging monteren

Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opgebouwde wateraan- sluitingen, dient u ook een bevestigingsgat in het onderste gedeelte van de sjabloon af te tekenen.66 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Montage Boor de gaten en bevestig de wandbevestiging op 2 punten met het gepaste bevestigingsmateriaal (schroeven en plug- gen niet meegeleverd). Monteer de wandbevestiging. Wateraansluiting tot stand brengen

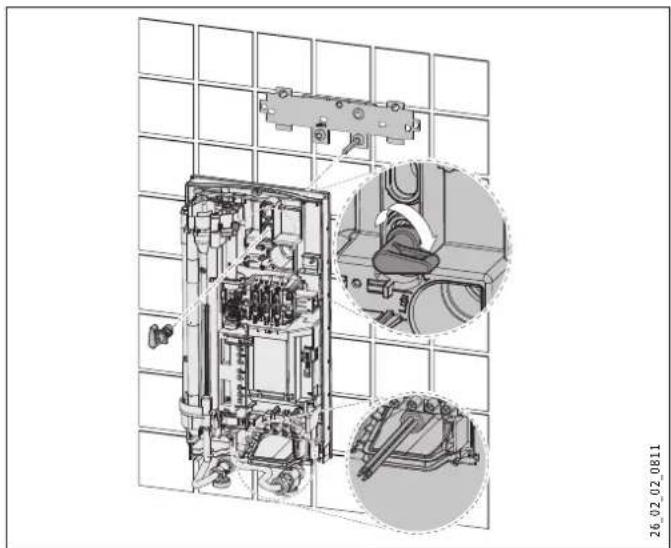

Materiële schade Voer alle werkzaamheden voor wateraansluiting en in- stallatie uit conform de voorschriften.

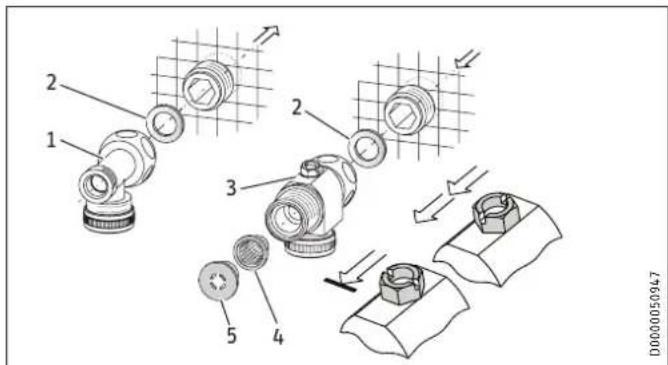

1 Warm water met T-stuk 2 Dichting 3 Koud water met 3-weg kogelkraan 4 Zeef 5 Doorstroomvolumebegrenzer of kunststof vormring (zie hoofdstuk "Installatie/ Waterinstallatie/ Debiet") Info Bij de DHB-E 18/21/24 SLi wordt een tweede doorstroom- volumebegrenzer meegeleverd. Monteer een door- stroomvolumebegrenzer met het juiste toestelvermogen (zie "Volumestroombegrenzing" in het hoofdstuk "Instal- latie/ Technische gegevens/ Gegevenstabel"): 4,0l/min = roze 7,5l/min = blauw 8,5l/min = groen Schroef het T-stuk en de 3-weg kogelafsluitklep met telkens een vlakke afdichting op de nippels.

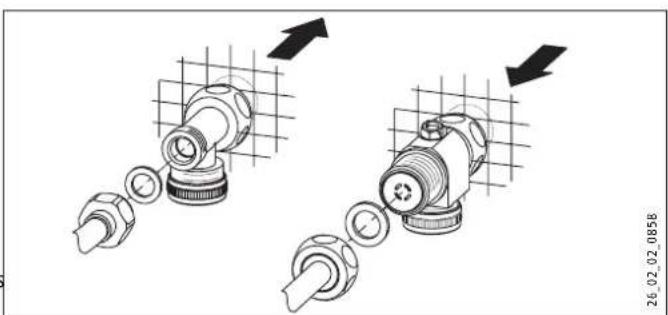

Materiële schade De 3-weg kogelafsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. Toestel monteren Druk voor een gemakkelijkere montage de kabeltulle van de bovenste elektro-aansluiting van achteraf in de achterwand. Verwijder de transportstoppen uit de wateraansluitingen. Neem de bevestigingsknevel uit het bovenste gedeelte van de achterwand. Steek de netaansluitkabel achterlangs door de kabeltulle tot- dat de netaansluitkabel tegen de kabelmantel komt. Lijn de netaansluitkabel uit. Vergroot bij een diameter van de netaansluitkabel van >6mm² het gat in de kabeltulle. Duw het toestel over de schroefbout van de wandbevestiging, zodat de pakkingstof doorboord wordt. Doe dat eventueel met een schroevendraaier. Steek de bevestigingsknevel op de schroefbout van de wandbevestiging. Druk de achterwand stevig aan. Vergrendel de bevestigings- knevel door 90° naar rechts te draaien. Schroef de buizen met de vlakke afdichtingen op de nippel.

Materiële schade Voor de werking van het toestel moet de zeef ingebouwd zijn. Controleer bij vervanging van het toestel of de zeef aanwezig is.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 67 INSTALLATIE Ingebruikname Elektriciteit aansluiten WAARSCHUWING elektrische schok Voer alle werkzaamheden voor de aansluiting en instal- latie van de elektriciteit uit conform de voorschriften. WAARSCHUWING elektrische schok Aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare ka- beltulle. Het toestel moet op alle polen met een afstand van minstens 3 mm van het stroomnetwerk losgekoppeld kunnen worden. WAARSCHUWING elektrische schok Zorg ervoor dat het toestel op de aardleiding is aange- sloten.

Materiële schade Houd rekening met de gegevens op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning. Sluit de netaansluitkabel aan op de klem van de netaan- sluiting (zie hoofdstuk "Installatie/ Technische gegevens/ Elektriciteitsschema's"). Onderstuk van achterwand monteren Monteer het onderstuk van de achterwand in de achterwand. Vergrendel het onderstuk van de achterwand. Lijn het gemonteerde toestel uit door de bevestigingskne- vel los te maken, de elektro-aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met een extra schroef bevestigen.

10.2 Montage afsluiten

Open de 3-weg kogelafsluitklep of de afsluitklep in de koudwatertoevoerleiding.

WAARSCHUWING elektrische schok Ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoor- schriften.

11.1 Eerste ingebruikname

≥ 60 s D0000051946 Open en sluit meerdere keren alle aangesloten aftapkranen totdat het leidingwerk en het toestel luchtvrij zijn. Voer een dichtheidscontrole uit. Schakel de veiligheidsdrukbegrenzer bij stromingsdruk in door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsdrukbegrenzer geleverd). Steek de stekker van de kabel van de sensor met de gevraag- de waarde op de elektronica. Monteer de bovenkap. Controleer de plaatsing van de bovenkap. Zet de bovenkap vast met de schroef. Schakel de netspanning in. Kalibreer de temperatuur. Draai de temperatuurinstelknop naar de rechter- en naar de linkeraanslag. Trek de beschermfolie van het bedieningspaneel af. Controleer de werking van het toestel. Overdracht van het toestel Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. Wijs de gebruiker op mogelijke gevaren, met name het ge- vaar van brandwonden. Overhandig hem deze handleiding.68 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Buitendienststelling

11.2 Opnieuw in gebruik nemen

Materiële schadeOm te vermijden dat het blankdraadelement na onder-breking van de watervoorziening beschadigd raakt, moet het toestel met de volgende procedure weer in werking worden gesteld. Schakel het toestel spanningsvrij door de zekeringen uit te schakelen. Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht. Schakel de netspanning opnieuw in.

12. Buitendienststelling

Koppel het toestel op alle polen los van het elektriciteitsnet. Tap het toestel af (zie het hoofdstuk "Installatie/ Onderhoud/ Toestel aftappen").

13. Alternatieven voor montage

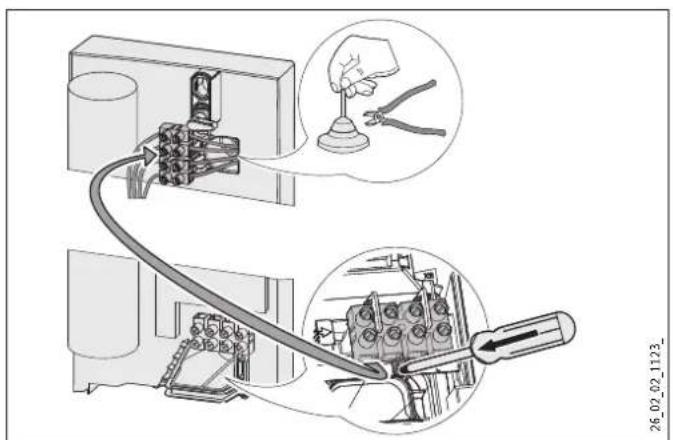

13.1 Elektro-aansluiting onderbouw boven

2602021123 Snijd de kabeltulle voor de netaansluitkabel open. Duw de vergrendelhaak voor bevestiging van de netaansluit-klem omlaag. Trek de netaansluitklem eruit. Verplaats de netaansluitklem in het toestel van onder naar boven. Bevestig de netaansluitklem door deze onder de ver-grendelhaak te schuiven. Plaats de schakeldraden onder de draadgeleiding.

13.2 Elektro-aansluiting opbouw

Info Bij dit aansluittype wijzigt de beschermingsgraad van het toestel. Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Materiële schadeAls u per ongeluk een verkeerd gat doorbreekt in de ach-terwand, dient u een nieuwe achterwand te gebruiken. Snijd of breek de benodigde doorvoer in de achterwand netjes uit (zie hoofdstuk "Installatie/ Technische gegevens/ Afmetingen en aansluitingen"). Verwijder zo nodig scherpe randen met een vijl. Leid de aansluitkabel door de kabeltulle. Sluit de aansluitka-bel aan op de netaansluitklem.

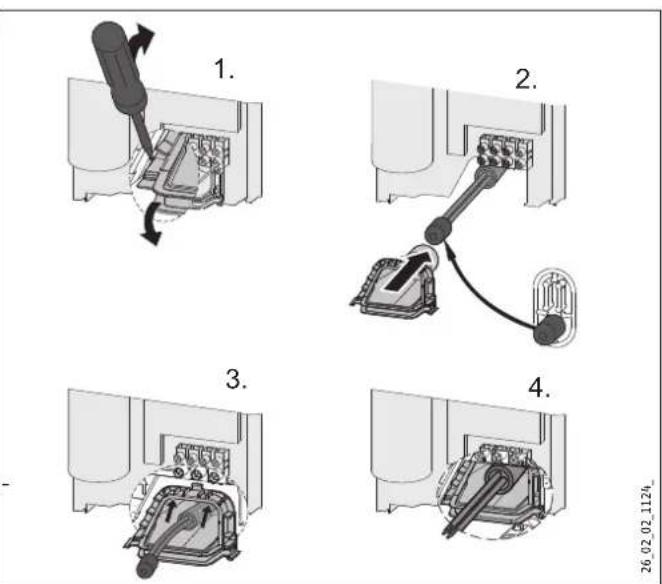

13.3 Grote geleiderdoorsneden bij elektro-

aansluiting onder Als u een kabel met een grote diameter gebruikt, kan de kabeltulle na de montage van het toestel gemonteerd worden.

2602021124 Maak voor montage van het toestel de kabeltulle met behulp van een schroevendraaier los. Schuif de kabeltulle over de netaansluitkabel. Gebruik de montagehulp uit het leveringspakket. Vergroot bij een dia-meter van >6mm² het gat in de kabeltulle. Schuif de kabeltulle in de achterwand. Vergrendel de kabeltulle.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 69 INSTALLATIE Alternatieven voor montage

13.4 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais in combinatie met andere elektrische toestellen in de elektrotechnische installatie, bijv. elektrische boi- lerverwarmingstoestellen. De lastafwerping vindt plaats bij de werking van de doorstromer.

Materiële schade Sluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Installatie/ Technische gegevens/ Elektrici- teitsschema's").

13.5 Waterinstallatie opbouw

Info Bij dit aansluittype wijzigt de beschermingsgraad van het toestel. Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen. D0000033104 Monteer waterstoppen met dichtingen om de inbouwaan- sluiting af te sluiten. Bij de kranen uit het toebehoren zitten de waterstoppen en dichtingen in het leveringspakket. Voor andere dan de door ons aanbevolen drukkranen kunt u wa- terstoppen en dichtingen als "Toebehoren" bestellen. Monteer een geschikte drukkraan. Plaats het onderstuk van de achterwand onder de aansluit- buizen van de kraan en zet het vast in de achterwand. Schroef de aansluitbuizen op het T-stuk en de 3-weg kogelafsluitklep.

13.6 Waterinstallatie opbouw met

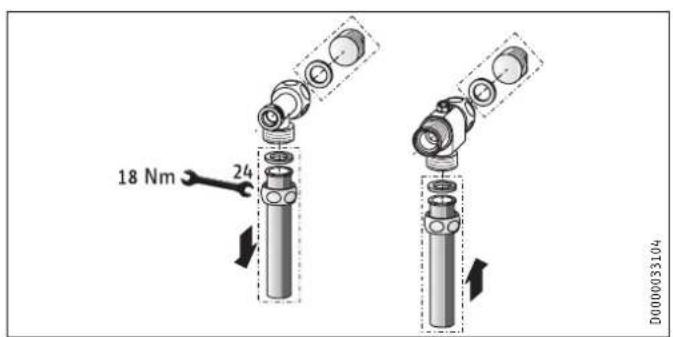

soldeeraansluiting/ persfitting U kunt met het toebehoren "soldeeraansluiting" of "persfitting" koperbuizen of kunststofbuizen verbinden. Bij "soldeeraansluiting" met een schroefaansluiting voor 12 mm koperbuizen dient u als volgt te werk te gaan: Schuif de wartelmoeren over de aansluitbuizen. Soldeer de inlegstukken op de koperleidingen. Plaats het onderstuk van de achterwand onder de aansluit- buizen van de kraan en zet het vast in de achterwand. Schroef de aansluitbuizen op het T-stuk en de 3-weg kogelafsluitklep. Info Houd rekening met de info van de fabrikant van de kraan.

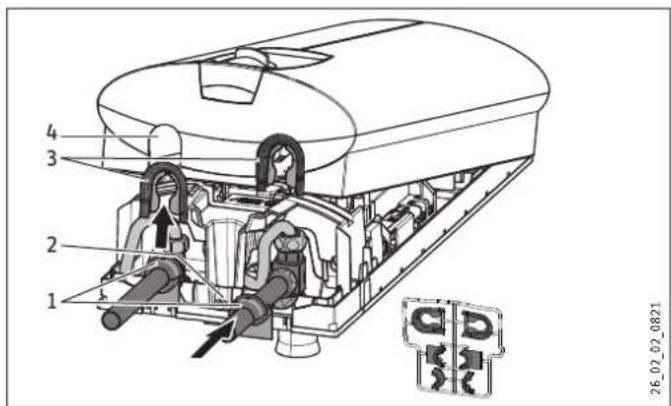

13.7 Waterinstallatie opbouw, montage van de

1 Achterwand-geleidingsstukken 2 Schroef 3 Kapgeleidingstukken 4 Doorvoeropening Breek de doorvoeropeningen in de bovenkap netjes uit. Ge- bruik, indien nodig, een vijl. Info In geval van een kleine verschuiving van de aansluitbui- zen kunt u de kapgeleidingsstukken gebruiken. Zijn de aansluitbuizen in grotere mate verschoven, monteer dan de achterwandgeleidingsstukken niet. Bij montage van de aansluitbuizen zonder verschuiving breekt u de lipjes uit de kapgeleidingsstukken. Klik de kapgeleidingstukken vast in de doorvoeropeningen. Plaats de achterwandgeleidingsstukken op de buizen. Schuif ze in elkaar. Tenslotte schuift u de geleidingsstukken tot aan de aanslag tegen de achterwand. Bevestig de achterwand onderaan met een schroef. Als u flexibele wateraansluitleidingen gebruikt, voorkomt u dat de kniestukken verdraaien (bajonetaansluitingen in het toestel).70 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Alternatieven voor montage

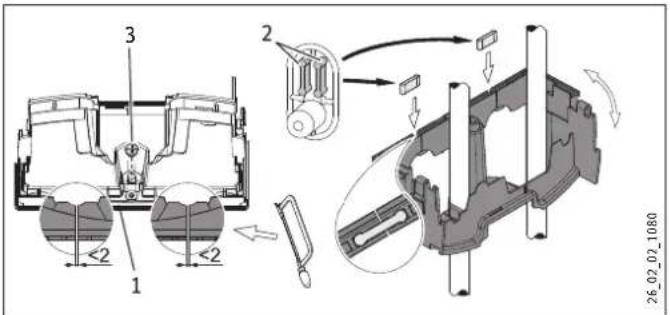

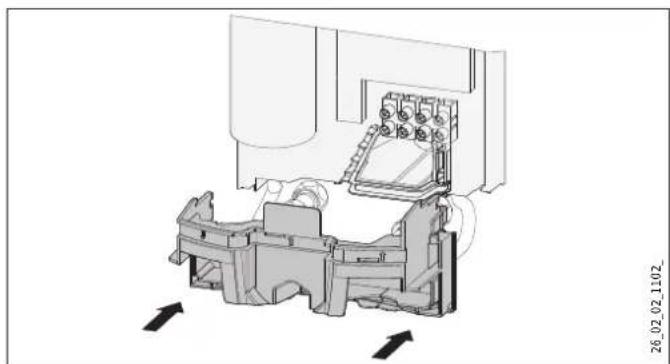

13.8 Montage onderstuk achterwand bij

opbouwschroefaansluiting Bij gebruik van opbouwschroefaansluitingen kan het onderstuk van de achterwand ook na de kraanmontage gemonteerd worden. Daarvoor gaat u als volgt te werk: Zaag het onderstuk van de achterwand open. Monteer het onderstuk van de achterwand door het zijde-lings open te buigen en over de opbouwbuizen te steken. Steek de verbindingsstukken achterlangs in het onderstuk van de achterwand. Klik het onderstuk van de achterwand vast in de achterwand. Bevestig het onderstuk van de achterwand met een schroef.

1 Onderstuk van de achterwand2 Verbindingsstukken uit het toebehoren3 Schroef

13.9 Wandbevestiging bij vervanging van het toestel

Bij het vervangen van het toestel kan een aanwezige wandbeves-tiging van STIEBELELTRON worden gebruikt (met uitzondering van doorstromer DHF). Prik de achterwand van het toestel voor de schroefbout door op de reeds gemonteerde wandbevestiging.Vervanging van de doorstromer DHF2602020815 Verschuif de schroefbout op de wandbevestiging (de schroef-bout heeft een zelftappende schroefdraad). Draai de wandbevestiging 180° en monteer deze op de wand (de tekst DHF verschijnt dan in de leesrichting).

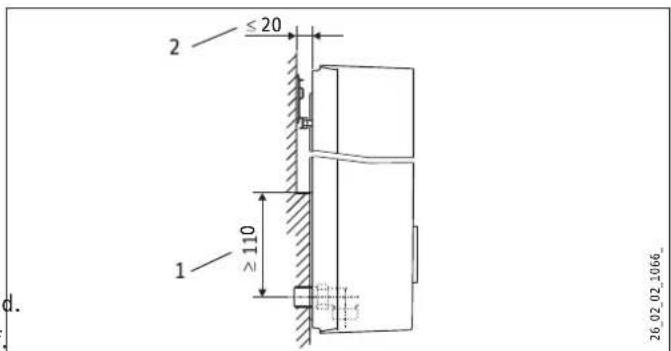

13.10 Installatie bij betegeling

2602021066211 Minimaal steunvlak van het toestel2 Maximale tegelverschuiving Stel de wandafstand af. Zet de achterwand vast met de be-vestigingsknevel (90° rechtsom draaien).

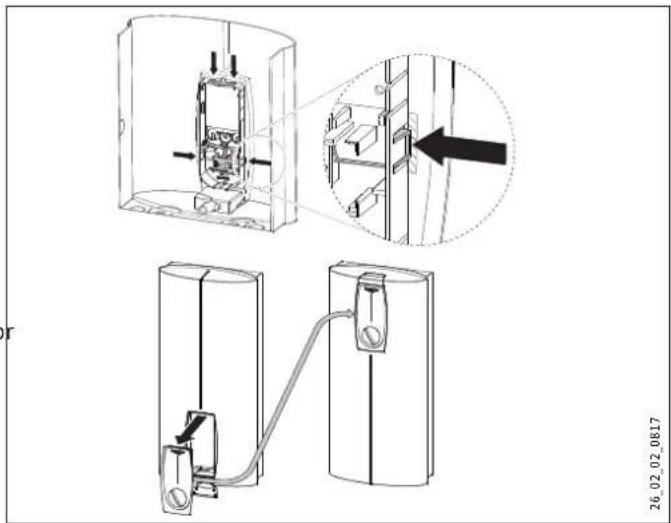

13.11 Gedraaide bovenkap

Bij montage onder het aftappunt kan de bovenkap gedraaid wor- den. 2602020817 Haal de bedieningseenheid uit de bovenkap. Druk hiervoor op de vergrendelhaken. Draai de bovenkap. Klik de bedieningseenheid weer vast. Zorg ervoor dat alle vergrendelhaken hierbij vastgeklikt worden. Om de bedieningseenheid gemakkelijker te kunnen monteren, drukt u tegen de binnenzijde van de bovenkap in de gearceerde zone.

Materiële schadeEen bedieningseenheid met defecte vergrendelhaken mag niet ingebouwd worden. De veiligheid is daardoor niet meer gewaarborgd. Steek de kabel van de sensor voor de gevraagde waarde op de elektronica (zie hoofdstuk "Installatie/ Ingebruikname/ Eerste ingebruikname"). Haak de bovenkap langs boven vast. Zwenk de bovenkap omlaag naar de achterwand en duw op de bovenkap tot deze hoorbaar vergrendelt. Schroef de bovenkap vast.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 71 INSTALLATIE Alternatieven voor montage

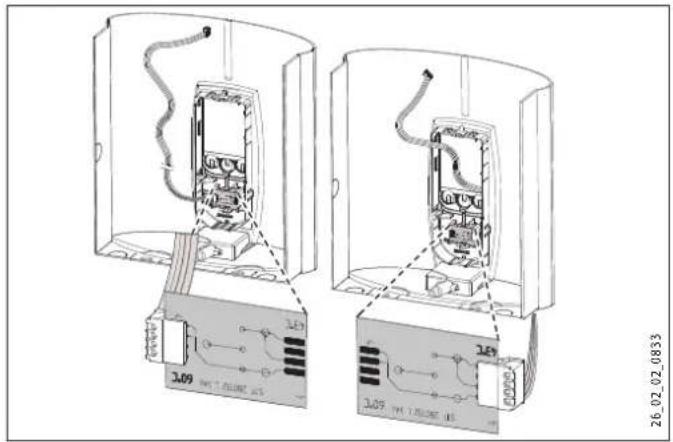

13.12 Temperatuurbegrenzing/

Verbrandingsbeveiliging De maximale temperatuurbegrenzing kan op het bedieningsele- ment van de bovenkap worden ingesteld op 43°C. Daarvoor gaat u als volgt te werk: Neem de bovenkap af. Haal de ingestoken elektronicaprint uit het bedienings- element van de bovenkap. Houd daarbij rekening met de klikhaken. Verplaats de stekker van links naar rechts (positie "43°C"). Herbevestig het bedieningselement, de vergrendelhaken moeten vastklikken. Let op de knop- en aspositie. VOORZICHTIG verbranding Werkt het toestel met voorverwarmd water, dan is het mogelijk dat de ingestelde temperatuurbegrenzing of verbrandingsbeveiliging niet werkt. Beperk dan de temperatuur op de voorgeschakelde, centrale thermostaatkraan (zie hoofdstuk "Installa- tie/ Toestelbeschrijving/ Toebehoren"). 260202083372 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Storingen verhelpen

14. Storingen verhelpen

WAARSCHUWING elektrische schok Om het toestel te kunnen controleren, moet er spanning op het toestel staan. Indicatiemogelijkheden diagnoselampje (LED) rood brandt bij storing geel brandt tijdens de verwarmingsfunctie groen knippert: toestel met netaansluiting Storing/ weergave LED-diagnoselampje Oorzaak Oplossing Het toestel schakelt niet in. De douchekop/ straalregelaars zijn verkalkt. Ontkalk of vervang eventueel de douchekop/ straal- regelaars. Het debiet is te gering. De zeef in het toestel is vuil. Reinig de zeef. De nominale temperatuur wordt niet bereikt. Er ontbreekt een fase. Controleer de zekering van de huisinstallatie. De verwarming schakelt uit. De luchtherkenning detecteert lucht in het water. Het verwarmingsvermogen schakelt kortstondig uit. Na één minuut gaat het toestel weer in werking. Geen warm water en geen lampindicatie. De zekering is geactiveerd. Controleer de zekering van de huisinstallatie. De veiligheidsdrukbegrenzer is uitgeschakeld. Verhelp de oorzaak van de fout (bijvoorbeeld een defecte drukspoelkraan).

Bescherm het verwarmingssysteem tegen over- verhitting door een voorbij het toestel geschakelde aftapkraan gedurende één minuut open te zetten. Daarvoor wordt de druk van het verwarmingssys- teem afgevoerd en wordt het verwarmingssysteem afgekoeld.

Activeer de veiligheidsdrukbegrenzer bij stromings- druk door op de resetknop te drukken, zie ook het hoofdstuk "Installatie/ Ingebruikname/ Eerste ingebruikname".

De elektronica is defect. Controleer de elektronica; vervang deze indien nodig. Lampindicatie: groen knippert Geen warm water bij debiet > 3l/min. De doorstroomhoeveelheidsmeter DFE is niet aangeslo- ten. Sluit de stekker van de doorstroomhoeveelheidsme- ter weer aan. De doorstroomhoeveelheidsmeter DFE is defect. Controleer de doorstroomhoeveelheidsmeter; ver- vang deze indien nodig. De nominale temperatuur wordt niet bereikt. De sensor voor de gevraagde waarde of de verbindings- kabel is defect of de verbindingskabel is niet aangesloten. Sluit de verbindingskabel aan; vervang evt. de sensor voor de gevraagde waarde. De temperatuurbegrenzing is geactiveerd. Schakel de temperatuurbegrenzing uit. Lampindicatie: geel is continu verlicht, groen knippert Geen warm water bij debiet > 3 l/min. De veiligheidstemperatuurbegrenzer STB is geactiveerd of is onderbroken. Controleer de veiligheidstemperatuurbegrenzer; vervang deze indien nodig. Het verwarmingssysteem is defect. Meet de weerstand van het verwarmingssysteem; vervang deze indien nodig.

De elektronica is defect. Controleer de elektronica; vervang deze indien nodig. Lampindicatie: geel brandt continu, groen knippert De uitloopsensor is defect. Controleer de aansluiting, vervang de uitloopsensor indien nodig. De nominale temperatuur wordt niet bereikt. Het toestel werkt aan de vermogensgrens. Reduceer het debiet. Plaats de doorstroomvolume- begrenzer. Lampindicatie: rood brandt continu, groen knippert De uitloopsensor is defect. Controleer de aansluiting, vervang de uitloopsensor indien nodig. Er is geen warm water De koudwatersensor is defect. Controleer de elektronica; vervang deze indien nodig. Gewenste temperatuur > 45°C wordt niet be- reikt De koudwatertoevoertemperatuur is hoger dan 45°C. Verlaag de koudwatertoevoertemperatuur naar het toestel.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 73 INSTALLATIE Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden. Het toestel aftappen U kunt het toestel voor onderhoudswerkzaamheden aftappen. WAARSCHUWING verbranding Wanneer u het toestel aftapt, kan er heet water uitlopen. Sluit de 3-weg afsluitklep of de afsluitklep in de koudwatertoevoerleiding. Open alle aftappunten. Maak de wateraansluitingen van het toestel los. Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan. Zeef reinigen Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting. Sluit de 3-weg afsluitklep of de afsluitklep in de koudwatertoe- voerleiding voordat u de zeef demonteert, reinigt en weer in- bouwt.

16. Technische gegevens

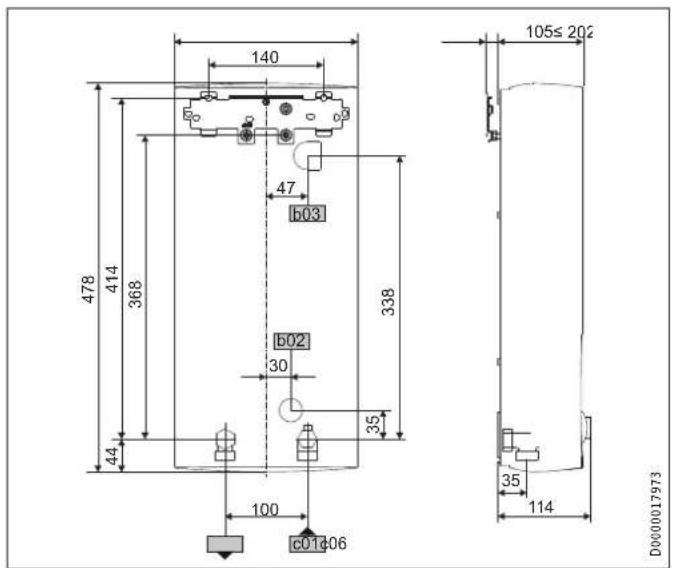

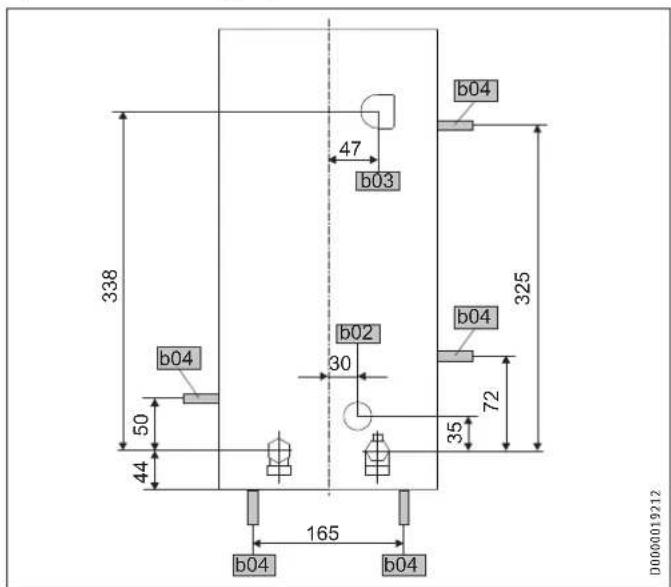

16.1 Afmetingen en aansluitingen

b03 b02 c01c06D0000017973 DHB-E SLi b02 Doorvoer elektr.kabelsI b03 Doorvoer elektr.kabelsII c01 Koudwatertoevoer Buitendraad G 1/2 A c06 Warmwateruitloop Buitendraad G 1/2 A Optionele aansluitmogelijkheden

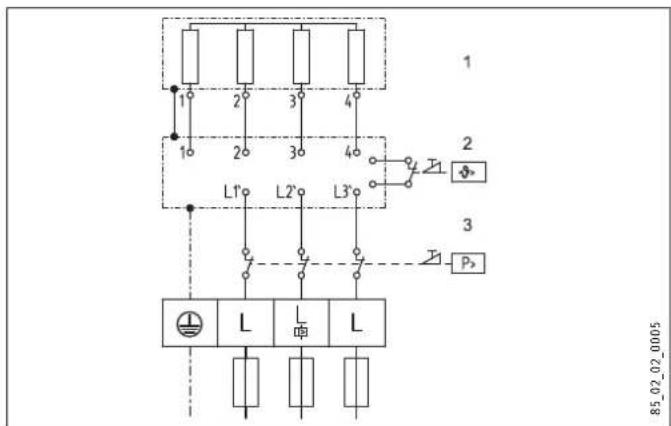

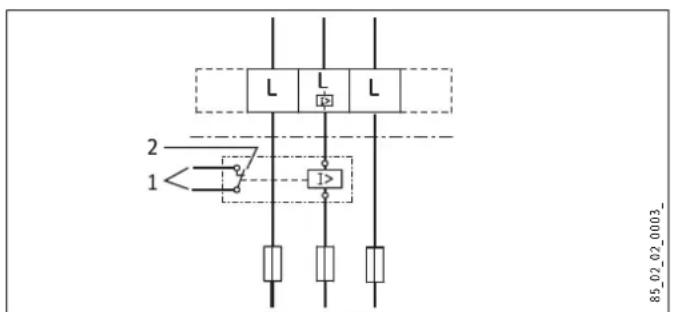

16.2 Elektriciteitsschema

1 Stuurkabel voor het relais van het 2e toestel (bijv. elektrische boilerverwarming). 2 Besturingscontact gaat open als de doorstromer inschakelt.

16.4 Toepassingsgebieden/omrekentabel

Specifieke elektrische weerstand en specifieke elektrische geleid- baarheid (zie hoofdstuk "Installatie/ Gegevenstabel"). Genormeerde waar- de bij 15°C 20°C 25°C Weer- stand

Kranen Drukverlies van de kranen bij debiet 10l/min Eenhendel mengkraan, ca. MPa 0,04 - 0,08 Thermostatische kraan, ca. MPa 0,03 - 0,05 Douchekop, ca. MPa 0,03 - 0,15 Dimensionering van het buisnet Voor de berekening van de dimensionering van het buisnet wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

In geval van storing kunnen in de installatie kortstondige belas- tingen van maximaal 95 °C bij een druk van 1,2 MPa optreden.NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 75 INSTALLATIE Technische gegevens

16.7 Landspecifieke vergunningen en certificaten:

Duitsland Op basis van de landelijke bouwverordeningen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de ge- schiktheid op het vlak van het geluidsniveau aan te tonen. DIN 4109 PA-IX 6816/I

16.8 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffen- de de richtlijn voor milieuvriendelijke vormgeving van energiege- relateerde producten (ErP). DHB-E 11 SLi DHB-E 13 SLi DHB-E 18 SLi 25 A DHB-E 18/21/24 SLi DHB-E 27 SLi

Fabrikant STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Lastprofiel S S S S S Energieklasse A A A A A Jaarlijks stroomverbruik kWh 472 472 477 477 481 Energetisch rendement % 39 39 39 39 39 Temperatuurinstelling af fabriek °C 60 60 60 60 60 Geluidsniveau dB(A) 15 15 15 15 15 Bijzondere aanwijzingen voor efficiëntiemeting Geen Geen Geen Gegevens bij Pmax. Geen76 | DHB-E SLi www.stiebel-eltron.com INSTALLATIE Technische gegevens

≤ (bij ϑkoud ≤ 45°C) μS/cm 833 833 770 833 833 770 833 833 770 833 833 770 833 833 770 Max. netimpedantie bij 50Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Aansluitingen Aansluiting voor het water G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Werkingsgebied Max. toegelaten druk MPa 1 1 1 1 1 Max. toevoertemperatuur voor bijverwarming °C 45 45 45 45 45 Waarden Max. toegelaten toevoertem- peratuur °C 60 60 60 60 60 Aan l/min > 3,0 > 3,0 > 3,0 > 3,0 > 3,0 Debiet voor drukverlies l/min 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Drukverlies bij debiet MPa 0,07 (0,02 zonder DMB) 0,11 (0,03 zonder DMB) 0,08 (0,06 zonder DMB) 0,08/0,10/0,13 (0,06/0,08/0,10 zonder DMB) 0,16 (0,12 zonder DMB) Volumestroombegrenzing bij l/min 4,0 4,0 7,5 7,5/7,5/8,5 8,5 Warmwateraanbieding l/min 5,6 6,9 9,2 9,2/10,7/12,3 13,8 Δϑ bij aanbieding K 28 28 28 28 28 Hydraulische gegevens Nominale inhoud l 0,4 0,4 0,4 0,4 0,4 Uitvoeringen Aansluitvermogen selecteer- baar - - - X - Temperatuurinstelling °C 30 - 60 30 - 60 30 - 60 30 - 60 30 - 60 Beveiligingsklasse 1 1 1 1 1 Isolatieblok Kunststof Kunststof Kunststof Kunststof Kunststof Verwarmingssysteem warmte- generator Blanke draad Blanke draad Blanke draad Blanke draad Blanke draad Kap en achterwand Kunststof Kunststof Kunststof Kunststof Kunststof Kleur wit wit wit wit wit Beschermingsgraad (IP) IP25 IP25 IP25 IP25 IP25 Afmetingen Hoogte mm 478 478 478 478 478 Breedte mm 225 225 225 225 225 Diepte mm 105 105 105 105 105 Gewichten Gewicht kg 3,6 3,6 3,6 3,6 3,6NEDERLANDS www.stiebel-eltron.com DHB-E SLi | 77

Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet.

Bovendien kan in landen waar één van onze dochtermaat

schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch

termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio
