GEBRUIKSAANWIJZING DHE 18 SLi STIEBEL ELTRON

1. Algemene aanwijzingen 62

1.1 Veiligheidsaanwijzingen 62

1.2 Andere aandachtspunten in deze documentatie 63

1.3 Maateenheden 63

1. Veiligheid 63

2.1 Voorgeschreven gebruik 63

2.2 Algemene veiligheidsaanwijzingen 63

2.3 Keurmerk 63

1. Toestelbeschrijving 64

2. Instellingen en weergaven 64

4.1 Bedieningspaneel op het toestel 64

4.2 Temperatuur instellen 65

4.3 Besparingsmonitor oproepen 65

4.4 Instellingen op het toestel 66

1. Reiniging, verzorging en onderhoud 67

2. Problemen verhelpen 67

INSTALLATIE

1. Veiligheid 68

7.1 Algemene veiligheidsaanwijzingen ____ 68

7.2 Voorschriften, normen en bepalingen 68

1. Toestelbeschrijving 68

9.1 Montageplaats 69

9.2 Fabrieksinstellingen 69

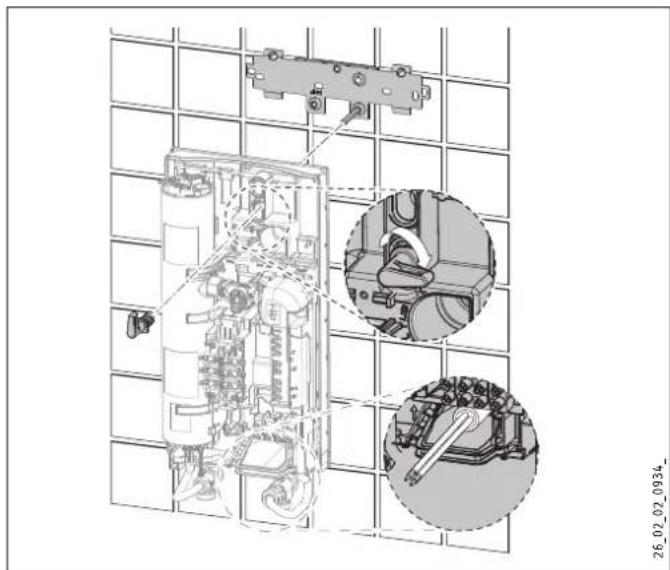

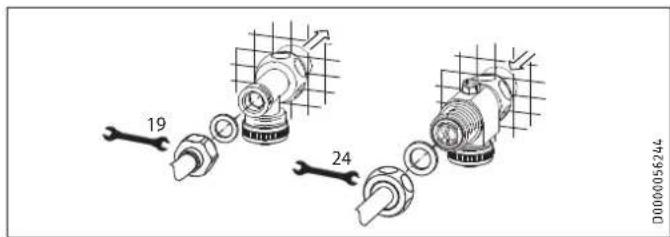

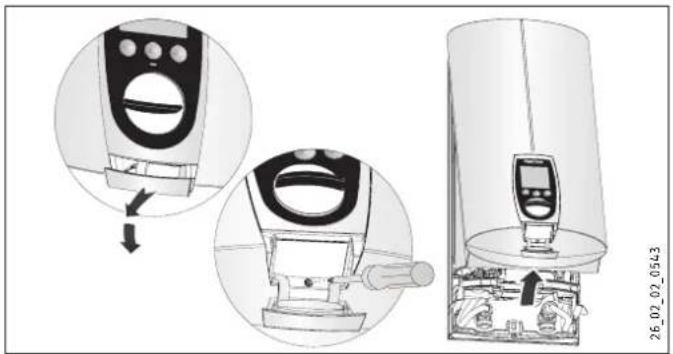

1. Montage 70

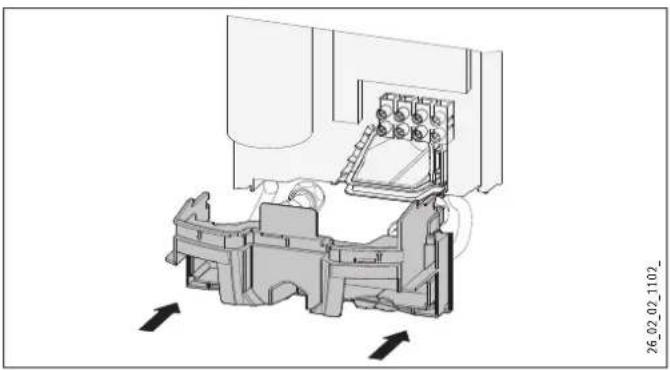

10.1 Montage afsluiten 72

10.2 Alternatieven voor montage 72

1. Ingebruikname 75

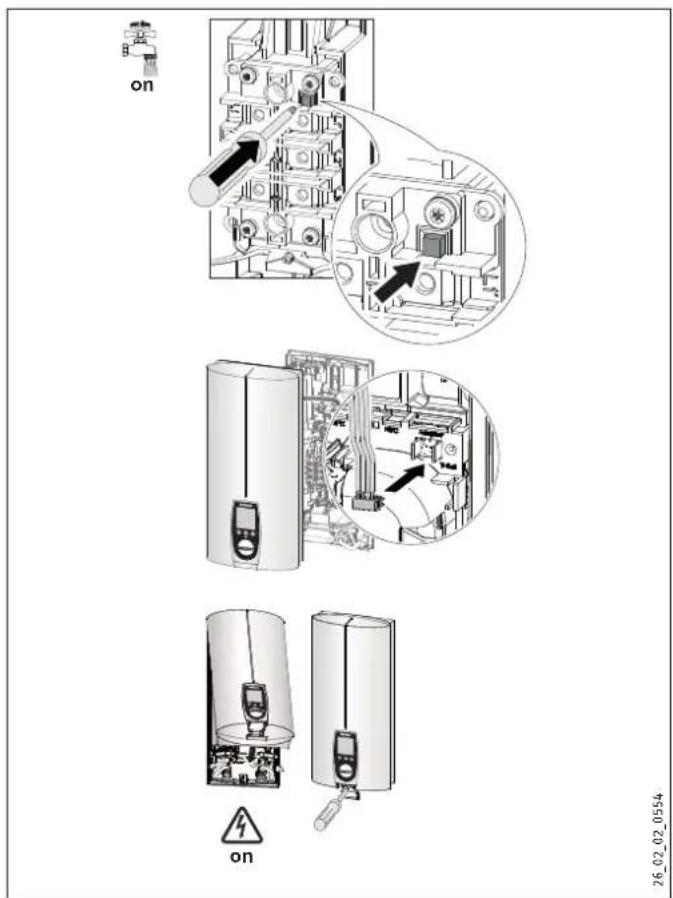

11.1 Eerste ingebruikname 75

11.2 Opnieuw in gebruik nemen 75

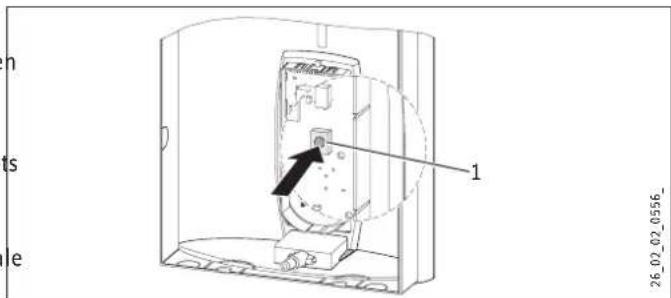

1. Klantenservicemodus 75

2. Buitendienststelling 76

3. Storingen verhelpen 76

4. Onderhoud 78

5. Technische gegevens 78

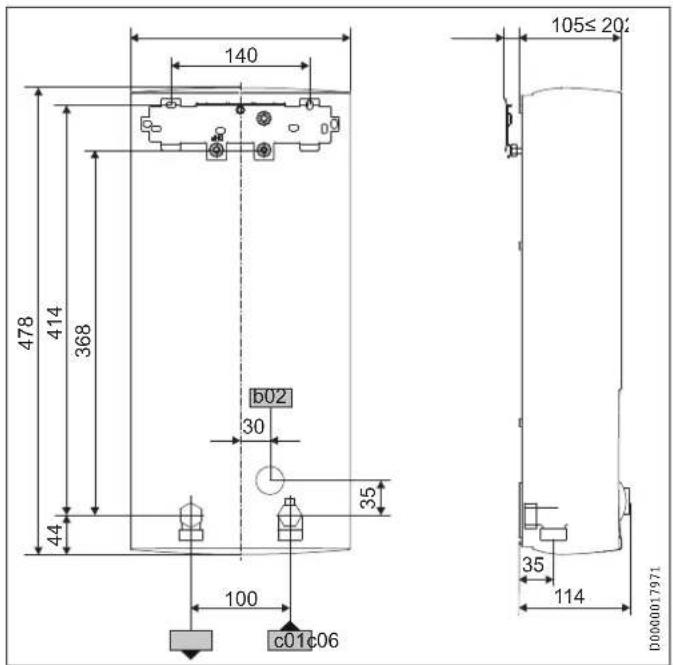

16.1 Afmetingen en aansluitingen 78

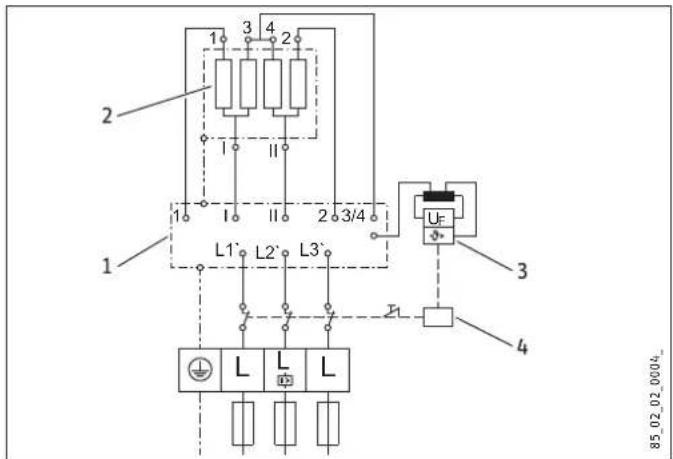

16.2 Elektriciteitsschema 78

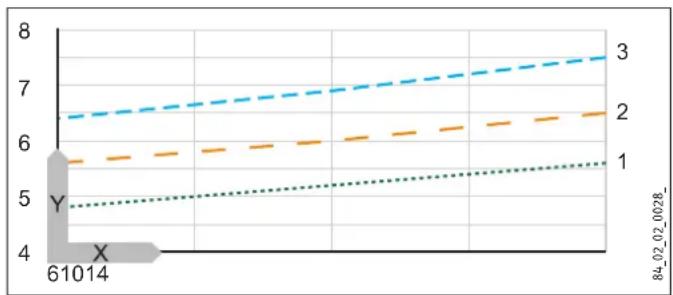

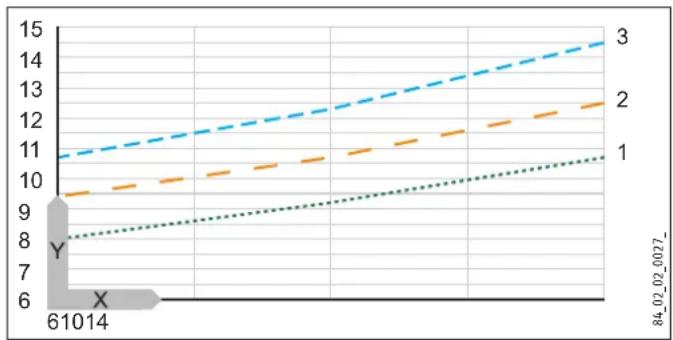

16.3 Mengwatervolume/uitloopvolume 79

16.4 Toepassingsmogelijkheden / Herleidingtabel ____ 79

16.5 Drukverliezen 79

16.6 Storingssituaties 79

16.7 Gegevens over het energieverbruik 80

16.8 Gegevenstabel 80

GARANTIE

MILIEU EN RECYCLING

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsaanwijzingen

TREFWOORD Soort gevaar Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool	Soort gevaar
	Letsel
	Elektrische schok
	Verbranding of verschroeien

1.1.3 Trefwoorden

TREFWORD Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

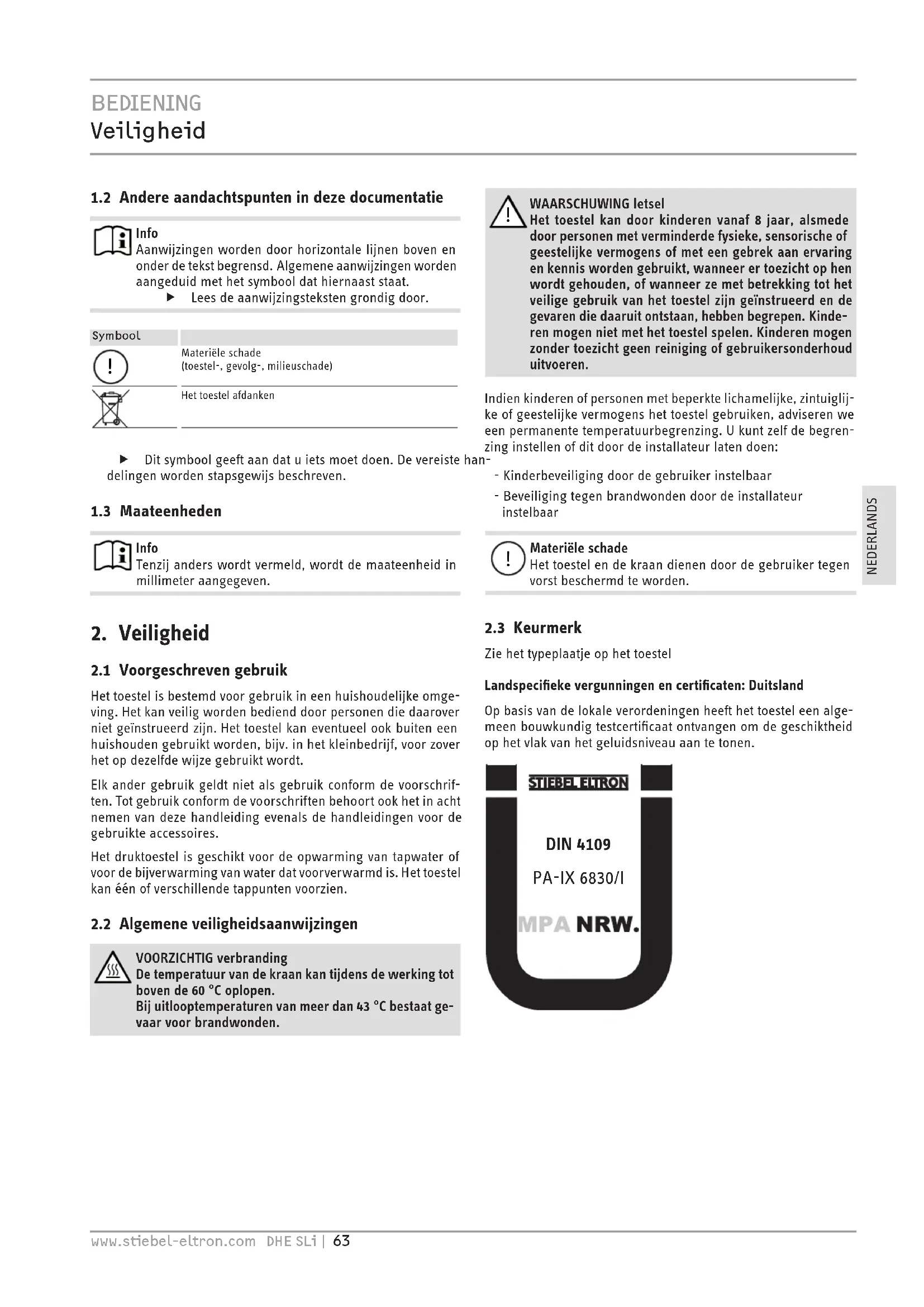

1.2 Andere aandachtspunten in deze documentatie

Info

Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool

	!
	×

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, wordt de maateenheid in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig worden bediend door personen die daarover niet geïnstrueerd zijn. Het toestel kan eventueel ook buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

Het druktoestel is geschikt voor de opwarming van tapwater of voor de bijverwarming van water dat voorverwarmd is. Het toestel kan één of verschillende tappunten voorzien.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan tijdens de werking tot boven de 60 °C oplopen.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis worden gebruikt, wanneer er toezicht op hen wordt gehouden, of wanneer ze met betrekking tot het veilige gebruik van het toestel zijn geïnstrueerd en de gevaren die daaruit ontstaan, hebben begrepen. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Indien kinderen of personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. U kunt zelf de begrenzing instellen of dit door de installateur laten doen:

• Kinderbeveiliging door de gebruiker instelbaar
• Beveiliging tegen brandwonden door de installateur instelbaar

Materièle schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel

Landspecifieke vergunningen en certificaten: Duitsland

Op basis van de lokale verordeningen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen.

STIEBEL ELTRON DIN 4109 PA-IX 6830/I MPA NRW.

3. Toestelbeschrijving

Het volledig elektronische geregelde toestel met automatische vermogensaanpassing houdt de uitlooptemperatuur constant. Het water wordt door de volledig elektronische regeling met motorklep tot op de graad nauwkeurig op de ingestelde temperatuur opgewarmd. Dit gebeurt onafhankelijk van de aanvoertemperatuur.

Warmwatertemperatuur

U kunt de uitlooptemperatuur van het warm water traploos instellen. De ingestelde temperatuur verschijnt op het display.

Verwarmingssysteem

Het blankdraadelement heeft een drukvaste kopermantel. Het verwarmingssysteem is geschikt voor kalkarm en kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening.

Info

Het toestel is uitgerust met een luchtherkenning, die beschadiging van het verwarmingssysteem verregaand voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het verwarmingsvermogen automatisch gedurende één minuut uit en wordt het verwarmingssysteem beschermd.

Achtergrondverlichting op het display

Het display heeft een achtergrondverlichting in twee kleuren (groen/barnsteen).

Efficiencydisplay

De groene, ECO-achtergrondverlichting signaleert met name een energiezuinige operationele toestand

• wanneer het ingeschakelde vermogen lager is dan 80 %
• wanneer bij een uitlooptemperatuur van meer dan 35 °C het maximale vermogen lager is dan 80 %
• wanneer bij een ingeschakelde ECO-werkwijze het maximale vermogen lager is dan 80 %

In alle andere operationele situaties heeft de achtergrondverlichting een barnsteenkleur.

Besparingsmonitor

Het toestel beschikt over een besparingsmonitor. Deze wordt met een druk op de betreffende toets ingeschakeld. Indicatoren:

• Energiebesparing*
• Waterbesparing*
• CO _2 -besparing*
• Hoeveelheid energie
• Waterverbruik

* in vergelijking met hydraulische doorstroomverwarmers. Berekening voor een huishouden van 3 personen met persoonsgerichte water- en energiebehoeften conform VDI 2067. Stroom- en water-kosten kunnen individueel geprogrammeerd worden.

4. Instellingen en weergaven

U kunt het toestel op het bedieningspaneel instellen.

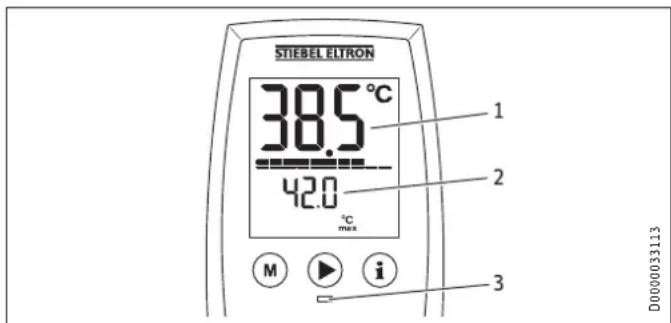

Inlooptemperatuuraanwijzing

Wanneer de inlooptemperatuur hoger is dan de gewenste temperatuur, bijv. bij water dat is voorverwarmd via zonne-energie, knippert de temperatuurindicator en toont de tweede indicator de aanvoertemperatuur. Het water wordt niet verder opgewarmd.

STIEBEL ELTRON 38.5°C 42.0°C M i D0000033113

1 Indicator Temperatuur knippert
2 Indicator Aanvoertemperatuur
3 Lichtdiode verbrandingsgevaar; rode lichtdiode bij temperatuurinstelling > 43 °C

Instellingsadvies bij werking met een thermostaatkraan

Stel de temperatuur op het toestel in op 60 °C.

Na onderbreking van de watertoevoer

zie hoofdstuk "Opnieuw in bedrijf nemen"

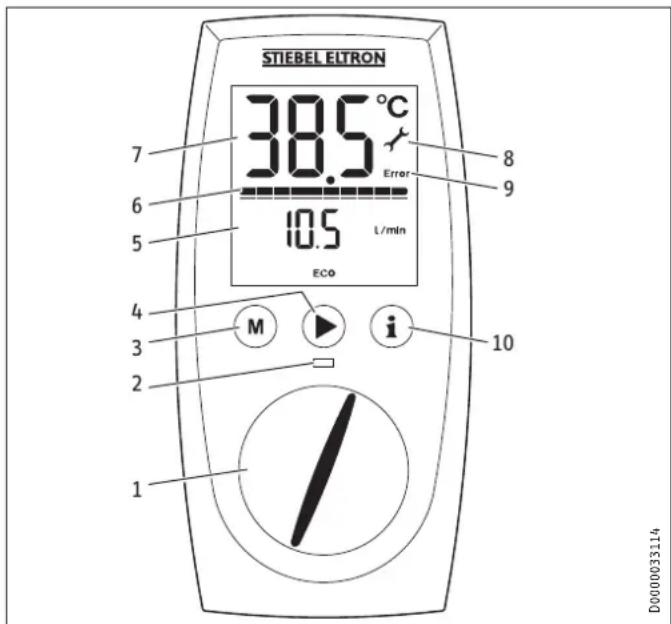

4.1 Bedieningspaneel op het toestel

STIEBEL ELTRON 38.5 °C Error 10.5 L/min ECO 7 6 5 4 3 2 1 M i 10 D0000033114

1 Temperatuurinstelknop
2 Lichtdiode Verbrandingsgevaar
3 Opslagtoets
4 Menutoets, bijv. ECO
5 Indicator Aanvullende waarde
6 Indicator Verwarmingsvermogen

7 Indicator Temperatuur
8 Symbol Service
9 Symbool Storing
10 Infotoets-spaarmenu

Bij levering is de achtergrondverlichting op een wijze ingesteld dat de verlichting automatisch inschakelt, zodra u de instelknop of een toets bedient, of als het toestel opwarmt. Na 30 seconden zonder bediening of zonder verwarmingsfunctie schakelt de achtergrondverlichting uit. U kunt ook op continuverlichting instellen.

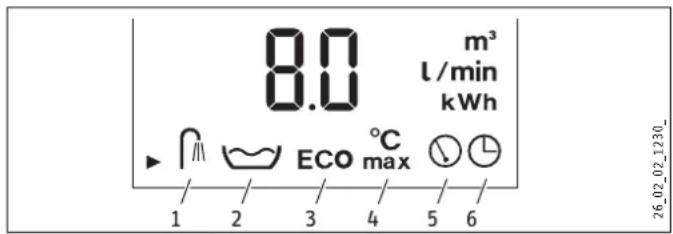

Symbolen

8.0 m³ l/min kWh ECO max °C 1 2 3 4 5 6 26_02_02_1230_

1 Douchen volgens de Wellness-methode
2 Automaat waterdebiet
3 ECO
4 Kinderbeveiliging
5 Indicator Aanvullende waarde
6 Tijd

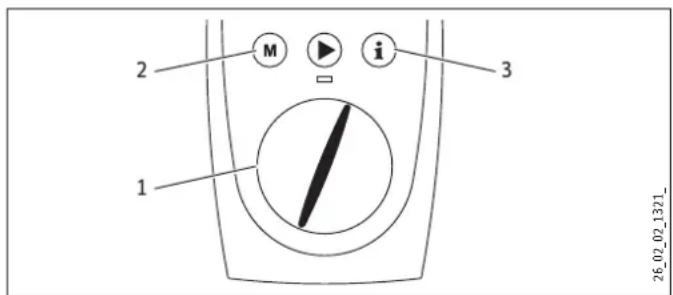

4.2 Temperatuur instellen

2 M i 3 1 26_02_02_1321_

1 Temperatuurinstelling 20 - 60 °C in stappen van 0,5 °C, OFF = verwarmingssysteem is uitgeschakeld
2 Opgeslagen temperatuur oproepen
3 Besparingsmonitor oproepen

Opslagtoets M kunt u met een gewenste temperatuur instellen.

▶ Kies een gewenste temperatuur.
▶ Druk 2 seconden op toets M. Ter bevestiging knippert de temperatuurweergave 1x.

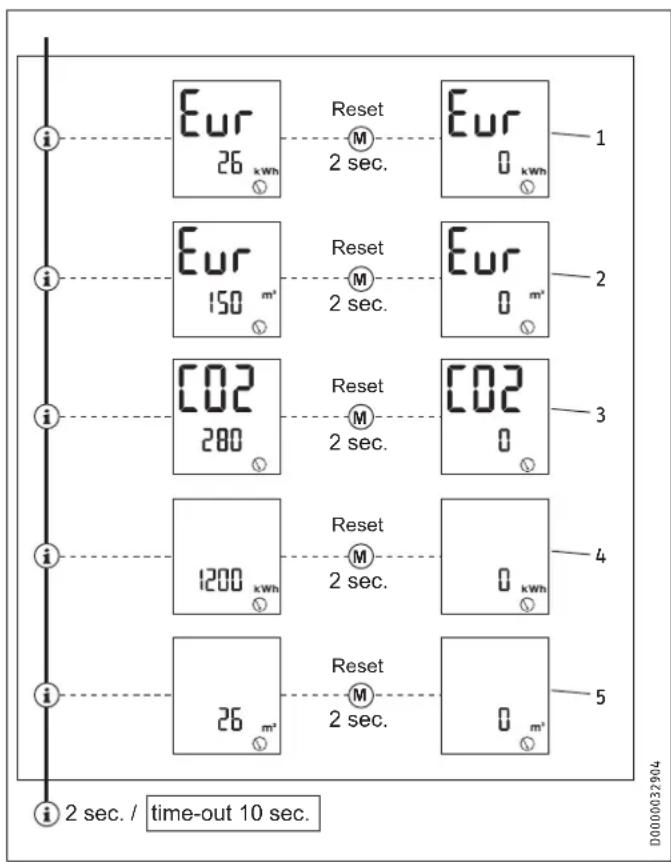

4.3 Besparingsmonitor oproepen

Menustructuur in het voorbeeld in euro (Eur)

i Eur 26 kWh Reset M 2 sec. Eur 0 kWh 1 i Eur 150 m' Reset M 2 sec. Eur 0 m' 2 i C02 280 Reset M 2 sec. C02 0 3 i 1200 kWh Reset M 2 sec. 0 kWh 4 i 26 m' Reset M 2 sec. 0 m' 5 i 2 sec. / time-out 10 sec.

1 Energiebesparing

De energiebesparing in euro (Eur) wordt in vergelijking met hydraulische doorstroomverwarmers berekend en weergegeven.

2 Waterbesparing

De waterbesparing in euro (Eur) wordt in vergelijking met hydraulische doorstroomverwarmers berekend en weergegeven.

3 CO2-emissie

De CO2-emissie in kg wordt in vergelijking met hydraulische door-stroomverwarmers berekend en weergegeven.

4 Hoeveelheid energie

De verbruikte hoeveelheid energie in kWh wordt weergegeven.

5 Waterverbruik

De verbruikte waterhoeveelheid in m³ wordt weergegeven.

4.4 Instellingen op het toestel

Verklaring van de symbolen

1 x drukken START-menu

1 x drukken Van menu wisselen

2 seconden drukken EINDE

Instellingen/opvraging wisselen

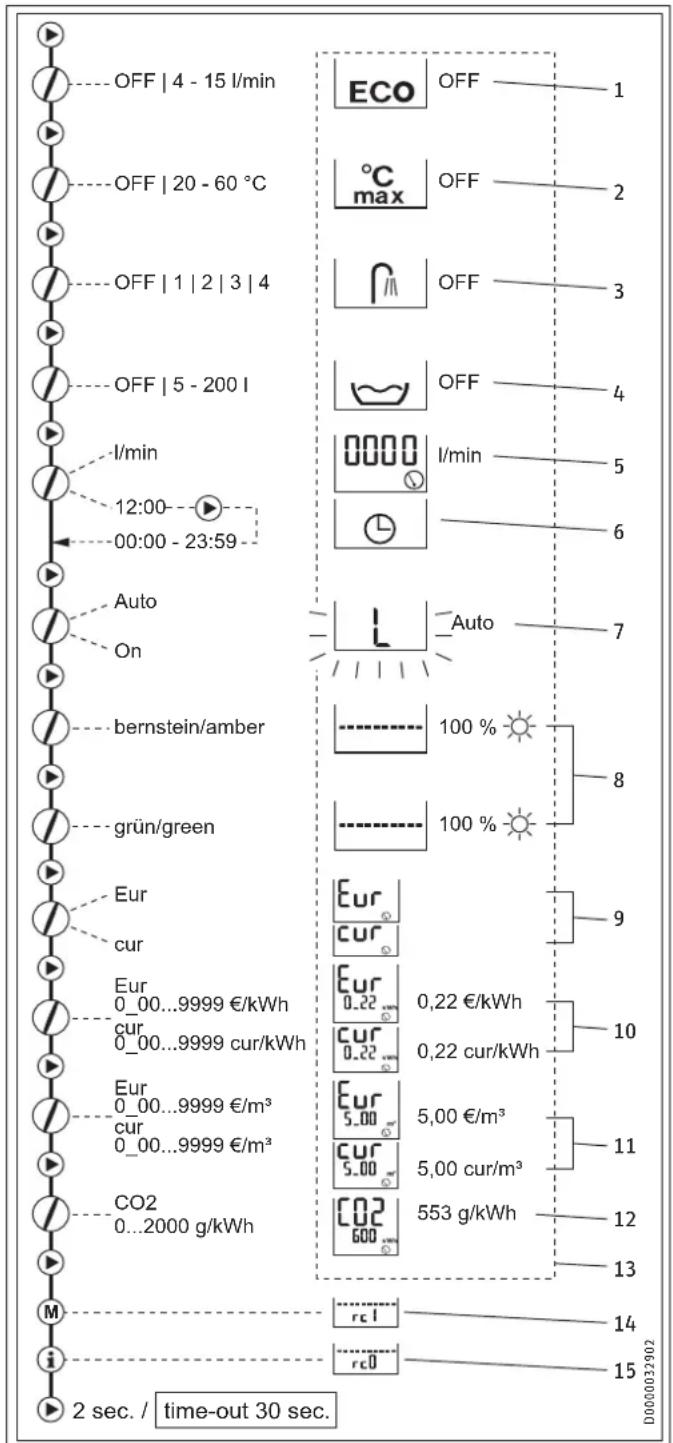

Menustructuur

OFF | 4 - 15 l/min OFF | 20 - 60 °C OFF | 1 | 2 | 3 | 4 OFF | 5 - 200 l l/min 12:00 00:00 - 23:59 Auto On bernstein/amber grün/green Eur cur Eur 0_00...9999 €/kWh cur 0_00...9999 cur/kWh Eur 0_00...9999 €/m³ cur 0_00...9999 €/m³ CO2 0...2000 g/kWh M 2 sec. / time-out 30 sec. ECO OFF 1 °C max OFF 2 OFF OFF 3 OFF OFF 4 0000 l/min 5 0000 l/min 6 Auto Auto 7 100 % 8 100 % 9 Eur cur Eur 0.22 €/kWh 10 cur 0.22 €/kWh 11 Eur 5.00 €/m³ 12 cur 5.00 €/m³ 13 CO2 600 553 g/kWh 14 rc1 rc0 rc1 rc2 D1000032902

1 ECO-water- en energiespaarfunctie

Met de ECO-functie is het mogelijk het doorstroomvolume tot een maximumwaarde te begrenzen.

ECO aan = symbool op het bedieningspaneel

ECO uit = geen symbool op het bedieningspaneel

2 Kinderbeveiliging

Met de kinderbeveiliging kunt u als gebruiker de instelbare temperatuur op het toestel tot een maximumwaarde begrenzen. De vakman kan in de klantenservicemodus bovendien een temperatuur voor verbrandingsbeveiliging instellen (zie hoofdstuk „Klantenservicemodus“). Deze temperatuur geldt dan als bovengrens van het instelbereik voor de kinderbeveiliging.

3 Wellness-douchen

In het programma Wellness-douchen kunt u 4 verschillende programma's voor wisseldouches kiezen.

A Voorkomen van verkoudheid

Om sterker te worden adviseren wij tot slot een koude douche; daardoor wordt in het lichaam een reflexachtige opwarming gestart.

Als verfrissende afsluiting van een winterse douche met opnieuw opwarming.

De snelle wisseldouche voor het verbeteren van de fitheid met afsluitend opnieuw opwarming.

D Doorbloedingprogramma

Ter bevordering van de doorbloeding worden armen en benen koud afgedoucht. Douchen dient dan vanaf de handen en voeten naar het lichaam toe te worden uitgevoerd. Deze procedure kunt u vervolgens met warm water herhalen.

4 Waterdebietautomaat

Met de waterdebietautomaat kunt u het waterdebiet met een hoog debiet begrenzen. Als het vooraf ingestelde waterdebiet wordt bereikt, vermindert de automaat het debiet. De gewenste temperatuur blijft constant. De waterdebietautomaat moet u telkens voordat u het bad vult, inschakelen. Voorbeeld: het bad vullen met 80 liter: als het bad met 80 liter gevuld is, vermindert de automaat het doorstroomvolume tot 4 l/min.

5 Doorstroomvolume

U kunt naar keuze het doorstroomvolume of de tijd laten weergeven.

6 Kloktijd instellen

U kunt naar keuze de tijd of het doorstroomvolume laten weergeven. U kunt de tijd van 00:00 tot 23:59 instellen. Na een spanningsonderbreking moet u de kloktijd opnieuw invoeren.

7 Achtergrondverlichting instellen

U kunt de achtergrondverlichting van het display instellen. Bij de selectie "Auto" knippert de verlichting tijdens de instelling.

• De achtergrondverlichting is bij elke verwarmingsfunctie en bij elke bediening ingeschakeld.
• Na 30 seconden zonder bediening wordt de achtergrondverlichting uitgeschakeld.
• Bij de selectie "On" is de achtergrondverlichting continu aan.

8 Kleurintensiteit groen/barnsteen instellen

U kunt de helderheid voor de beide kleuren van de achtergrondverlichting afzonderlijk aanpassen.

9 Valuta selecteren

Kies hier de valuta in welke u de energie- en waterbesparing wilt weergeven:

Eur = € cur = currency (gewenste andere valuta)

10 Stroomprijs instellen

Voor de berekening van de energiebesparing kunt u hier de individuele stroomprijs in eur/kWh of cur/kWh invoeren.

11 Waterprijs instellen

Voor de berekening van de waterbesparing kunt u hier de individuele waterprijs in €/m³ of cur/m³ invoeren.

12 CO2-emissiewaarde instellen

Fabrieksinstelling voor de berekening van de CO2-emissie: 553 g CO2/kWh (bron: "Reduzierung von Energieverbrauch und CO2-Emissionen durch dezentrale elektrische Warmwasserversorgung", 2011 (Vermindering van energieverbruik en CO2-emissies door decentrale, elektrische warmwatervoorziening)). Indien gewenst, kunt u een individuele CO2-emissiewaarde instellen.

13 Resetten naar fabrieksinstelling

Druk 2 seconden tegelijkertijd op de toetsen M en i.

De fabrieksinstellingen treft u aan op de afbeelding in het kader met stippellijn.

14 Menuoptie

Menuoptie is bij deze uitvoering niet relevant. Het is niet mogelijk instellingen uit te voeren.

15 Menuoptie

Menuoptie is bij deze uitvoering niet relevant. Het is niet mogelijk instellingen uit te voeren.

5. Reiniging, verzorging en onderhoud

• Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.
  ▶ Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Storing Oorzaak Oplossing
Het toestel schakelt niet in hoewel de warmwa- terkraan volledig open staat.	Er is geen netspanning.	Controleer de zekeringen van de huisinstallatie.
	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de dou- chekop.
	De watervoorziening is onderbroken.	Ontlucht het toestel en de koudwateraanvoerlei- ding (zie hoofdstuk "In- gebruikname/opnieuw in gebruik nemen").
Er stroomt gedurende korte tijd koud water uit, terwijl warm water wordt afgetapt.	De luchtherkenning heeft lucht in het water vast- gesteld en schakelt het verwarmingsvermogen gedurende korte tijd uit.	Na 1 minuut treedt het toestel automatisch weer in werking.
Het instellen van tem- peraturen >43 °C is niet mogelijk.	De dynamische verbran- dingsbeveiliging is inge- schakeld.	De dynamische verbran- dingsbeveiliging wordt 2 minuten na het einde van het aftappen auto- matisch opgeheven.

Waarschuw de installateur als u de oorzaak zelf niet verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000):

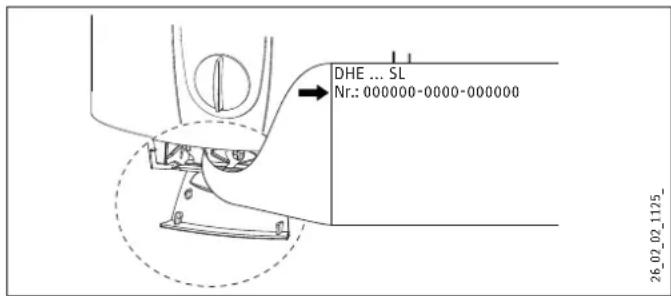

DHE ... SL Nr.: 000000-0000-000000 26_02_02_1125_

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele accessoires en onderdelen voor het toestel.

Materièle schade

Houd rekening met de maximale aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Door een centrale thermostaat (zie hoofdstuk "Toestelbeschrijving/toebehoren) in te bouwen, kunt u de maximale aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht. In Duitsland zijn dat bijvoorbeeld DIN 1988/DIN EN 806.

• De beschermingsgraad IP 25 (straalwaterbeveiligd) is alleen gewaarborgd met vakkundig gemonteerde kabeldoorvoer.
• De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet rekening gehouden worden met de laagste elektrische weerstand (zie hoofdstuk "Technische gegevens/toepassingsmogelijkheden"). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

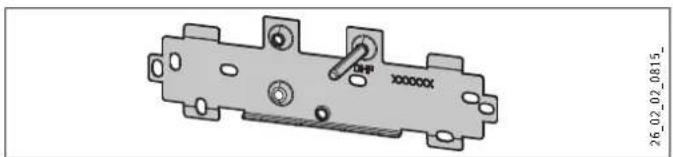

• Ophangbeugel
• Montagesjabloon
• 2 dubbele nippels
• Kruisstuk
• T-stuk
• Vlakke afdichtingen
• Zeef
• Kunststofring

- Kunststof aansluitstukken/montagehulp

- Kap- en achterwandgeleidingsstukken

8.2 Toebehoren

Afstandsbedieningen

• FFB 1 SL - draadloze afstandsbediening Bediening van twee locaties
• FFB 2 SL - draadloze afstandsbediening Draadloos afstandsbedieningsdeel als uitbreiding van de FFB 1 SL
• FB 1 SL - bekabelde afstandsbediening Bediening alleen met het afstandsbedieningsdeel, geschikt voor montage voor de wand

Kranen

• MEKD - keukendrukkraan
• MEBD - baddrukkraan

Waterstoppen G 12 A

De waterstoppen zijn noodzakelijk, wanneer u andere dan de in het toebehoren aanbevolen opbouwdrukkanen gebruikt.

Montageset opbouwinstallatie

• Soldeerschroefkoppeling - koperbuis voor soldeeraansluiting ∅ 12 mm
• Persfitting - koperbuis
• Persfitting - kunststofbuis (geschikt voor Viega: Sanfix-Plus of Sanfix-Fosta)

Universeel montageframe

Montageframe met elektrische aansluitingen.

Buiskit voor toestellen onder het aftappunt

De buiskit voor montage onder het aftappunt is noodzakelijk, wanneer u de wateraansluitingen (G 3/8 A) boven het toestel nodig hebt.

Buiskit voor verschoven montage

De buiskit met kniestukken is noodzakelijk, wanneer u het toestel 90 mm loodrecht omlaag dient te verschuiven t.o.v. de wateraansluiting.

Buiskit voor vervanging van de gas-waterverwarmer

De buiskit is noodzakelijk, wanneer u een installatie met bestaande aansluitingen voor een gas-waterverwarming hebt (koudwateraansluiting links en warmwateraansluiting rechts).

Buiskit DHB-watersteekkoppelingen

2 watersteekkoppelingen waarmee het toestel aangesloten wordt op de bestaande watersteekaansluitingen van een DHB.

Lastafwerprelais (LR 1-A)

Het lastafwerprelais voor inbouw in de elektrische verdeling laat een voorrangsschakeling van de doorstroomverwarmer toe, wanneer bijvoorbeeld tegelijkertijd elektrische boilerverwarmingstoestellen gebruikt worden.

ZTA 3/4 - centrale thermostaatkraan

Thermostaatkraan voor centrale voormenging, bijvoorbeeld van een doorstroomverwarmer met een zonne-installatie.

9. Voorbereidingen

▶ Spoel de waterleiding grondig door.

Kranen

- Gebruik geschikte kranen (zie hoofdstuk "Toestelbeschrijving/ bebehoren"). Open kranen zijn niet toegestaan.

Een veiligheidsklep is niet vereist.

Info

Het kruisstuk mag niet gebruikt worden voor het smoren van het debiet. Dit is bestemd voor het afsluiten van het toestel.

Toegestaan materiaal waterleidingen

• Koudwateraanvoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijstalen buis, koperbuis of kunststofbuis
• Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis

Materièle schade

Wanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Technische gegevens/gegevenstabel").

Debiet

▶ Controleer of het debiet (zie hoofdstuk "Technische gegevens/gegevenstabel", aan) voor het inschakelen van het toestel bereikt wordt.
▶ Verhoog de waterleidingdruk, als het benodigde debiet bij een volledig geopende aftapklep niet wordt gehaald.

Flexibele wateraansluitleidingen

▶ Voorkom bij de installatie met flexibele wateraansluitleidingen dat de kniestukken verdraaien. De kniestukken zijn met een bajonetkoppeling in het toestel gemonteerd.
▶ Bevestig de achterwand onderaan met een extra schroef.

9.1 Montageplaats

Materièle schade

Het toestel mag alleen in een vorstvrije ruimte geïnstalleerd worden.

▶ Monteer het toestel verticaal en in de buurt van het tappunt.

Het toestel is geschikt voor onder- en bovenbouwmontage.

Info

Het toestel moet aan een wand gemonteerd worden die voldoende draagvermogen heeft.

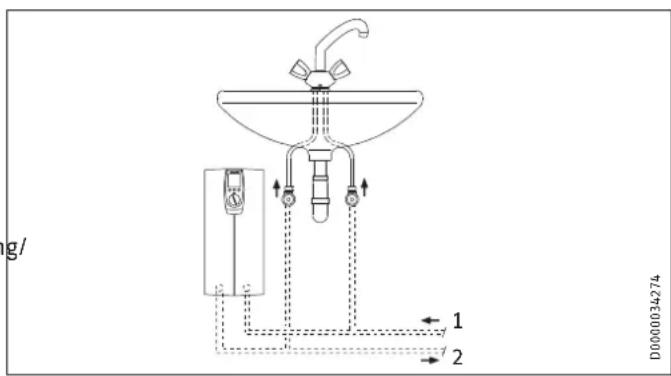

Montage onder de wastafel

g/ 1 2 D000034274

1 Koudwatertoevoer
2 Warmwateruitloop

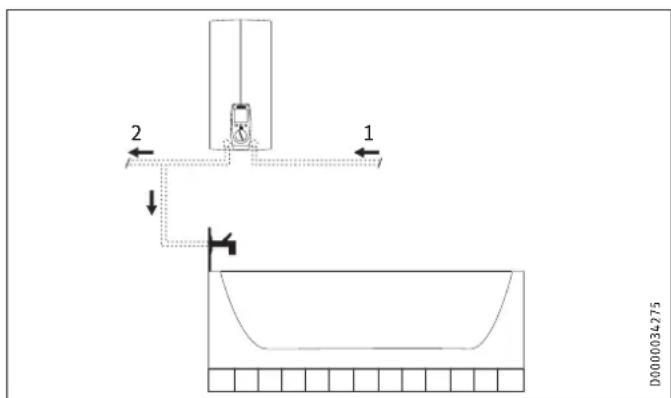

Montage boven de wastafel

2 1 D000034275

1 Koudwatertoevoer
2 Warmwateruitloop

9.2 Fabrieksinstellingen

De toestellen zijn in de leveringstoestand voorbereid:

• Elektrische installatie "onderaan", inbouwinstallatie
• Wateraansluiting inbouwinstallatie
• Bij het toestel met het omschakelbare aansluitvermogen is het middelste aansluitvermogen vooraf ingesteld.

10. Montage

In dit hoofdstuk wordt de montage overeenkomstig de fabrieksin- stellingen beschreven.

Zie voor meer montagemogelijkheden het hoofdstuk "Montageopties".

▶ Scheid de achterwand door de beide vergrendelhaken in te drukken en het onderstuk van de achterwand naar voren eraf te trekken.

▶ Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opgebouwde wateraansluitingen, dient u ook het bevestigingsgat in het onderste gedeelte van de sjabloon af te tekenen.

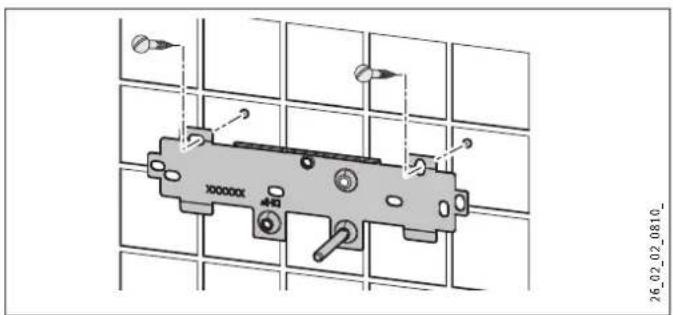

▶ Boor de gaten en bevestig de ophangbeugel met 2 schroeven en 2 pluggen (schroeven en pluggen worden niet meegeleverd).

Info

Bij montage met flexibele wateraansluitingen moet u de achterwand bovendien met een schroef bevestigen.

1 Montagehulp
▶ Lijn de netaansluitkabel uit.

Wateraansluiting tot stand brengen

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

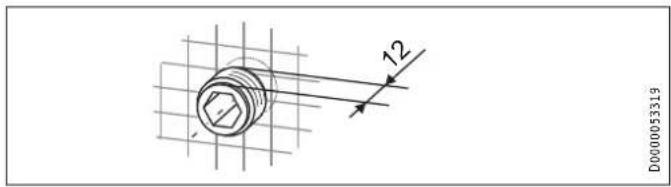

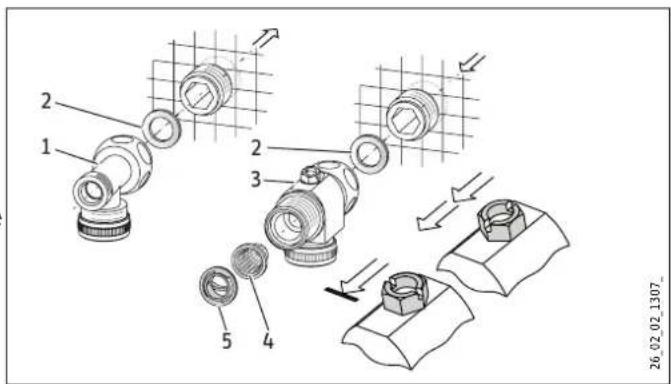

12 D000053319

Dicht af en schroef de dubbele nippel erin.

1 Warm water met T-stuk
2 Dichting
3 Koud water met kruisstuk
4 Zeef
5 Vormring

▶ Monteer de wateraansluitingen.

Materièle schade

Voor de werking van het toestel moet de zeef ingebouwd zijn.

▶ Controleer bij het vervangen van het toestel of er een zeef aanwezig is.

Toestel monteren

Druk voor een gemakkelijkere montage de kabeldoorvoer van de bovenste elektro-aansluiting van achteraf in de achterwand.
▶ Verwijder de transportstoppen uit de wateraansluitingen.
▶ Neem de bevestigingsknevel uit het bovenste gedeelte van achterwand.
▶ Steek de elektrische aansluitkabel achterlangs door de kabeldoorvoer tot deze tegen de kabelmantel komt. Lijn de elektrische aansluitkabel uit.

Vergroot bij een diameter van > 6 mm ^2 het gat in de kabeldoorvoer.

▶ Duw het toestel over de schroefbout van de ophangbeugel, zodat de pakkingstof doorboord wordt. Doe dat eventueel met een schroevendraaier.
▶ Steek de bevestigingsknevel op de schroefbouten van de ophangbeugel.
▶ Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

19 24 D0000056244

▶ Schroef de buizen met de vlakke afdichtingen op de dubbele nippel.

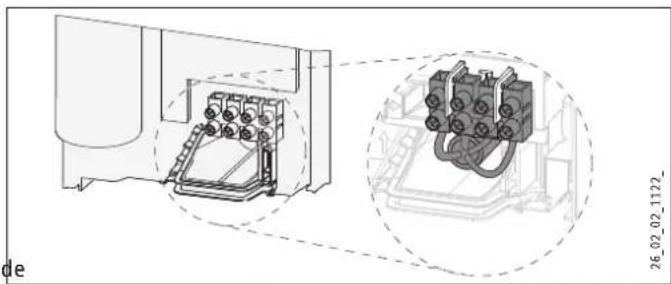

Elektriciteit aansluiten

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de netaansluiting kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aard- leiding.

- Sluit de elektrische aansluitkabel aan op de netaansluitklem (zie hoofdstuk "Technische gegevens/elektriciteitsschema"). De aangegeven spanning moet overeenkomen met de netspanning.

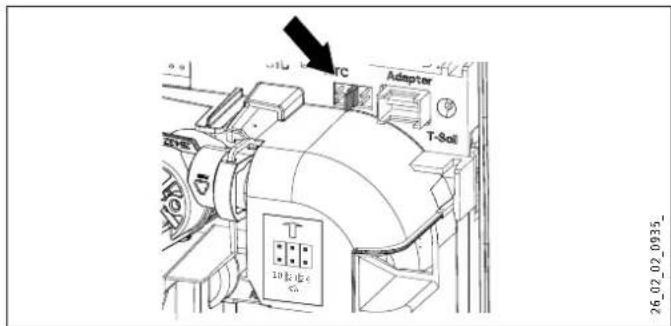

Instelbaar aansluitvermogen

Het aansluitvermogen kan afhankelijk van het toesteltype in 3 trappen worden ingesteld. Het middelste vermogen is vooraf ingesteld. Als u een ander vermogen kiest, moet u de volgende stappen uitvoeren.

U1u RC Adapter T-Shell 10 钣件 26.02_02_0935_

Kies het gewenste aansluitvermogen, zie hoofdstuk "Technische gegevens/gegevenstabel".
▶ Steek de codeerstekker overeenkomstig het gekozen aansluitvermogen erop.
Wijzig het typeplaatje. Kruis het gekozen aansluitvermogen aan. Doe dat met een balpen.

10.1 Montage afsluiten

▶ Monteer het onderstuk van de achterwand. Let erop dat het onderstuk van de achterwand vergrendelt.
Lijn het gemonteerde toestel uit door de bevestigingsknevel los te maken, de elektrische aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met een extra schroef bevestigen.

10.2 Alternatieven voor montage

• Elektro-aansluiting onderbouw boven
• Elektro-aansluiting opbouw
• Grote geleiderdoorsnedes bij de elektro-aansluiting onder
• Aansluiting van een lastafwerprelais
• Waterinstallatie opbouw
• Waterinstallatie opbouw met soldeeraansluiting/persfitting
• Waterinstallatie opbouw, montage van de bovenkap
• Montage onderstuk achterwand bij opbouw-schroefaansluiting
• Gebruik de aanwezige ophangbeugel bij vervanging van het toestel
• Installatie bij betegeling
• Gedraaide bovenkap
• Werking met voorverwarmd water

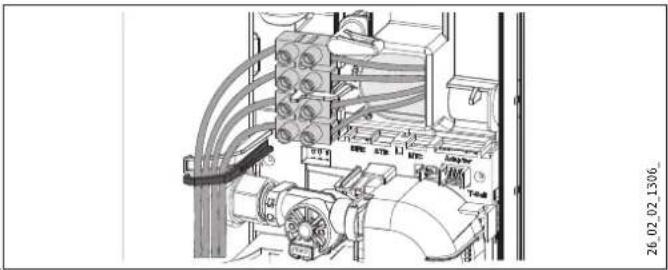

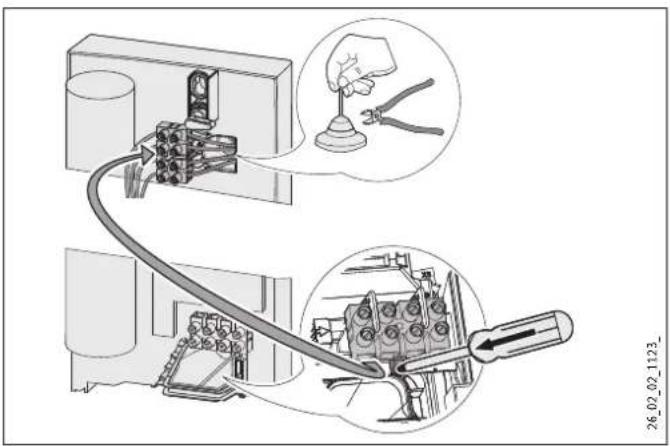

Elektro-aansluiting onderbouw boven

▶ Snijd de kabeldoorvoer voor de elektrische aansluitkabel open.

▶ Duw de vergrendelhaak voor de bevestiging van de netaansluitklem omlaag en trek deze eruit.
▶ Verplaats de netaansluitklem in het toestel van onder naar boven en bevestig de netaansluitklem door deze onder de vergrendelhaak te schuiven.

Plaats de schakeldraden onder de draadgeleiding.

'Elektrische aansluitkabel opbouw

▶ Snijd of breek de benodigde doorvoer in de achterwand en de bovenkap schoon eruit. Voor posities, zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen". Gebruik eventueel een vijl.
▶ Leid de elektrische aansluitkabel door de kabeldoorvoer en sluit deze op de netaansluitklem aan.

Info

Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

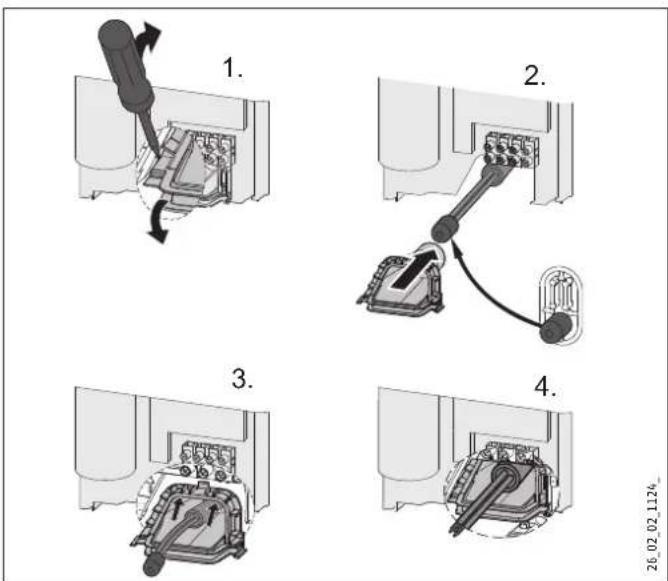

Grote geleiderdoorsnedes bij de elektro-aansluiting onder

Als u kabels met een grote diameter gebruikt, kan de kabeldoorvoer na de montage van het toestel gemonteerd worden.

▶ Druk voor montage van het toestel de kabeldoorvoer met behulp van een schroevendraaier eruit.

▶ Schuif de kabeldoorvoer over de elektrische aansluitkabel. Gebruik daarvoor de montagehulp. Vergroot bij een diameter van > 6 mm² het gat in de kabeldoorvoer.
▶ Schuif de kabeldoorvoer in de achterwand.

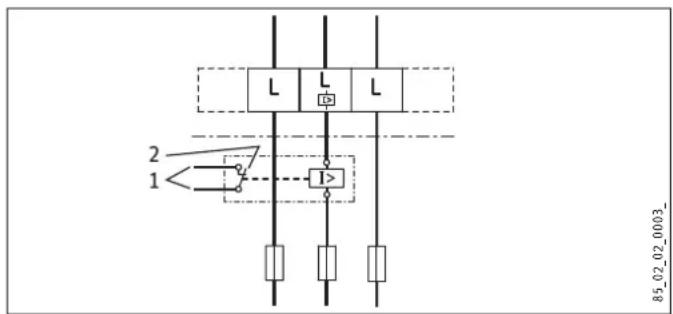

Aansluiting van een lastafwerprelais

Plaats het lastafwerprelais in combinatie met andere elektrische toestellen, bijvoorbeeld elektrische boilerverwarmingstoestellen, in de elektrotechnische installatie. De lastafwerping vindt plaats bij de werking van de doorstroomverwarmer. Het lastafwerprelais is verkrijgbaar als toebehoren.

Materièle schade

Sluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

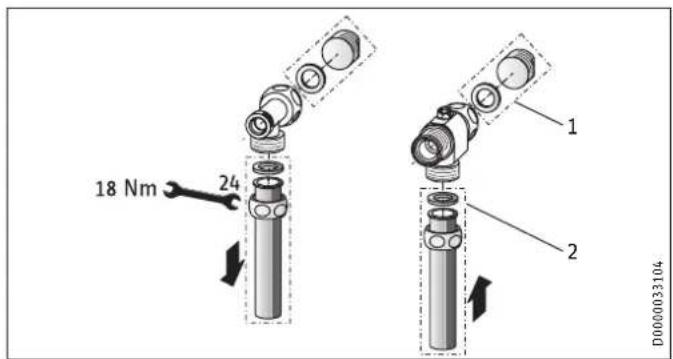

Waterinstallatie opbouw

Geschikte drukkranen zijn verkrijgbaar u als toebehoren.

18 Nm 24 1 2 D0000033104

1 Waterstoppen
2 Opbouwdrukkraan

Monteer de waterstoppen met dichtingen om de inbouwaansluiting af te sluiten. Bij de drukkranen uit het toebehoren zitten de waterstoppen en dichtingen in de leveringsomvang.

▶ Monteer de kraan.
Plaats het onderstuk van de achterwand onder de aansluitbuizen van de kraan en schuif het onderstuk van de achterwand in de achterwand.
▶ Schroef de aansluitbuizen op het toestel vast.

Waterinstallatie opbouw met soldeeraansluiting/persfitting

Met het toebehoren soldeeraansluiting of persfitting kunt u zowel koperen als kunststof buisleidingen verbinden.

De soldeeraansluiting met schroefaansluiting is geschikt voor koperbuizen van 12 mm.

▶ Schuif de schroefmoeren over de aansluitbuizen.
▶ Soldeer de inlegstukken op de koperleidingen.
▶ Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan en klik het onderstuk van de achterwand erin.
▶ Schroef de aansluitbuizen op het toestel vast.

Info

Houd rekening met de aanwijzingen van de fabrikant van de kraan.

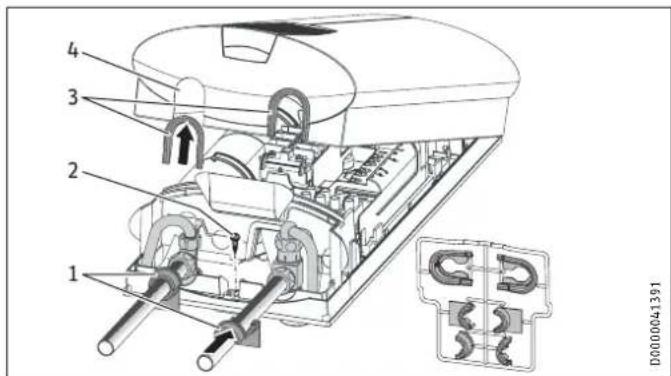

Waterinstallatie opbouw, montage van de bovenkap

1 2 3 4 D0000041391

1 Achterwandgeleidingsstukken
2 Schroef
3 Kapgeleidingsstukken
4 Doorvoeropening

▶ Breek de doorvoeropeningen in de bovenkap netjes uit. Gebruik eventueel een vijl.

Info

Met de lipjes van de kapgeleidingsstukken is het mogelijk een lichte verschuiving van de kraanaansluitbuizen af te dichten.

▶ Monteer bij een verschuiving van de kraanaansluitbuizen geen geleidingsstukken voor de achterwand.

▶ Bij montage van de kraanaansluitbuizen zonder verschuiving breekt u de lipjes uit de kapgeleidingsstukken.
Klik de kapgeleidingsstukken vast in de doorvoeropeningen.
▶ Plaats de achterwandgeleidingsstukken op de buizen en schuif deze in elkaar. Tenslotte schuift u de geleidingsstukken tot aan de aanslag tegen de achterwand.
▶ Bevestig de achterwand onderaan met een schroef.

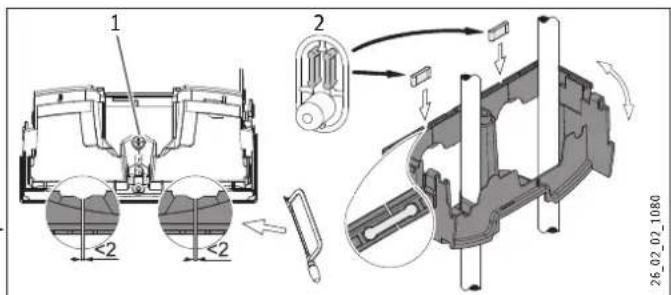

Montage onderstuk achterwand bij opbouw-schroefaansluiting

U kunt het onderste deel van de achterwand monteren na de montage van de kraan.

1 2 <2 <2 26_02_02_1080

5 Schroef
1 Verbindingsstukken uit het toebehoren

- Zaag het onderste deel van de achterwand op de markeringen open.

Monteer het onderstuk van de achterwand door het zijdeling Gedraaide bovenkap
open te buigen en over de opbouwbuizen te steken.
▶ Steek de verbindingsstukken achterlangs in het onderstuk van de achterwand.
Zet het onderstuk van de achterwand vast in de achterwand.
Bevestig het onderstuk van de achterwand met een schroef,

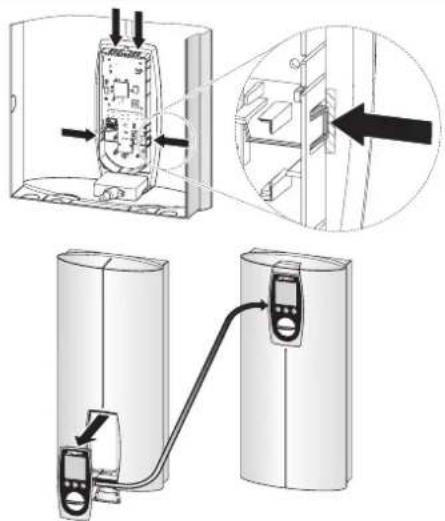

Gedraaide bovenkap

Ophangbeugel bij toestelvervanging

Bij het vervangen van het toestel kan eventueel een aanwezige ophangbeugel van Stiebel Eltron worden gebruikt (met uitzondering van doorstroomverwarmer DHF).

▶ Prik de achterwand van het toestel door voor de schroefbou- ten op de reeds gemonteerde ophangbeugel.

DHF vervangen

▶ Verschuif de schroefbouten op de ophangbeugel (de schroef bout heeft een zelftappende schroefdraad).
▶ Draai de ophangbeugel 180° en monteer deze op de wand (de tekst DHF verschijnt dan in de leesrichting).

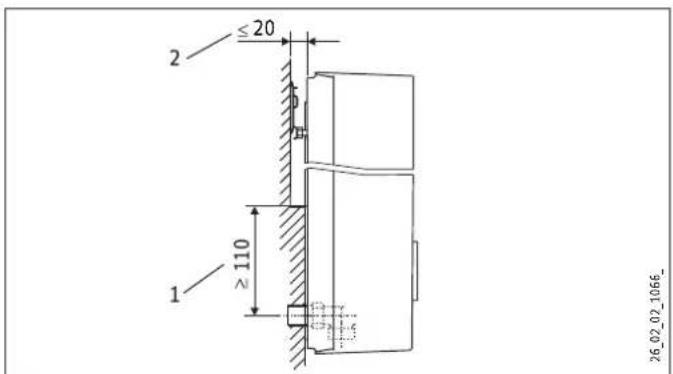

Installatie bij betegeling

2 ≤20 ≥110 1 26_02_02_1066_

1 Minimaal steunvlak van het toestel
2 Maximale tegelverschuiving

▶ Pas de muurafstand aan en zet de achterwand vast met de schrijving/toebehoren"). bevestigingsknevel door 90° rechtsom te draaien.

De bovenkap kan worden gedraaid bij montage onder het aftappunt.

▶ Demonteer het bedieningspaneel uit de bovenkap door de vergrendelhaken in te drukken en het bedieningspaneel eruit te halen.
Draai de bovenkap (niet het toestel) en monteer het bedieningspaneel opnieuw totdat alle vergrendelhaken vergrendelen. Bij het vergrendelen van de vergrendelhaken moet u aan de binnenzijde van de bovenkap tegendruk geven (gearceerd gebied).
▶ Steek de kabel van de sensor voor de nominale waarde op de elektronica (zie hoofdstuk "Ingebruikname/eerste ingebruikname").
Haak de bovenkap onderaan erin en zwenk deze omhoog op de achterwand.
▶ Schuif voor het correcte houvast van de rondomlopende achterwandafdichting de kap iets naar voren en terug.
▶ Schroef de bovenkap vast.

Werking met voorverwarmd water

Met de inbouw van een centrale thermostaatkraan wordt de maximaal aanvoertemperatuur begrensd (zie hoofdstuk "Toestelbe-

▶ Pas de muurafstand aan en zet de achterwand vast met de schrijving/toebehoren"). bevestigingsknevel door 90° rechtsom te draaien.

11. Ingebruikname

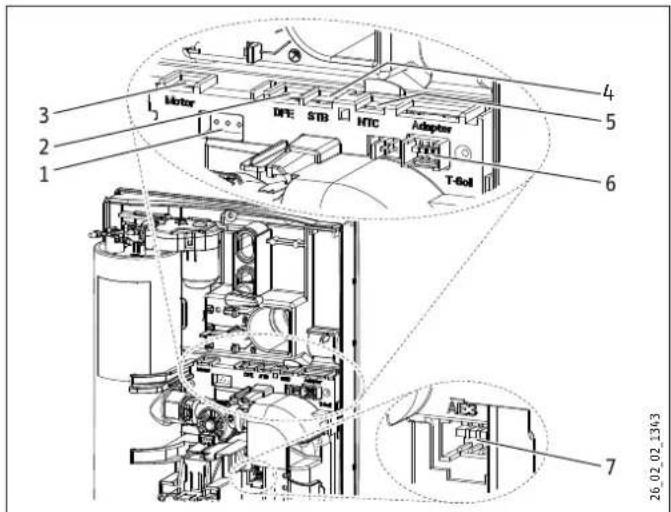

WAARSCHUWING elektrische schok

De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheids-voorschriften.

11.1 Eerste ingebruikname

▶ Open het kruisstuk.

▶ Open en sluit meerdere keren alle aangesloten aftapkleppen totdat het leidingwerk en het toestel luchtvrij zijn.
▶ Voer een dichtheidscontrole uit.
▶ Schakel de veiligheidsschakelaar (AE 3) in door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsschakelaar geleverd).
▶ Steek de stekker op de kabel van de sensor voor de nominale waarde op de elektronica.

▶ Monteer de kap en bevestig ze met de schroef.

▶ Schakel de netspanning in.

▶ Controleer de werkmodus van het toestel.

▶ Trek de beschermfolie van het bedieningspaneel af.

Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
▶ Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. In de klantenservicemodus is het oproepen en/of wijzigen van de nominale temperatuur met toets M (60 °C) mogelijk.

▶ Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Materièle schade

Als de watervoorziening onderbroken is geweest, moet het toestel via de volgende stappen opnieuw in gebruik worden genomen, zodat het blankdraadelement niet kapot gaat.

▶ Schakel het toestel spanningsvrij door de zekeringen uit te schakelen.
▶ Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht.
▶ Schakel de netspanning opnieuw in.

12. Klantenservicemodus

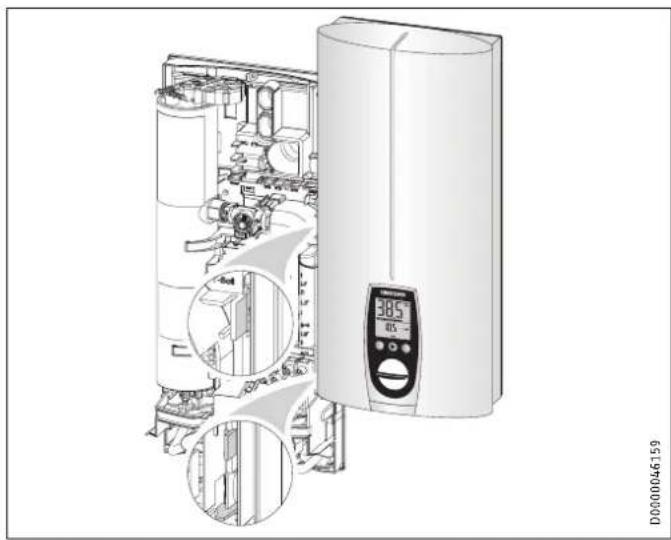

▶ Open de bovenkap en hang deze aan de zijkant aan de achterwand.

n ts e 1 26.02.02.0556_

1 Servicetoets voor het in- en uitschakelen van de klantenservicemodus

Verklaring van de symbolen

1 x drukken START

1 x drukken EINDE

Instellingen/opvraging wisselen

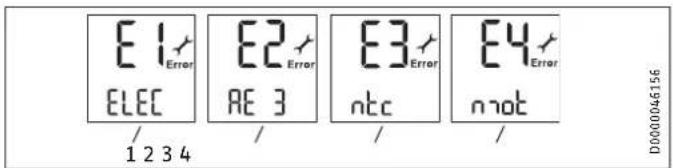

Menu Error oproepen

Menu Error verschijnt alleen, wanneer er een fout in het toestel opgetreden is.

E1 Error ELEC / 1 2 3 4 E2 Error AE 3 / E3 Error ntc / E4 Error not /

2 Symbool Veiligheidscircuit

▶ Controleer de verbinding van AE 3. Vervang evt. AE 3.

3 Symbool Uitloopsensor

- Controleer de verbinding van de uitloopsensor. Vervang evt. de uitloopsensor.

4 Symbool Motorklep

▶ Controleer de verbinding van de motorklep. Vervang evt. de motorklep.

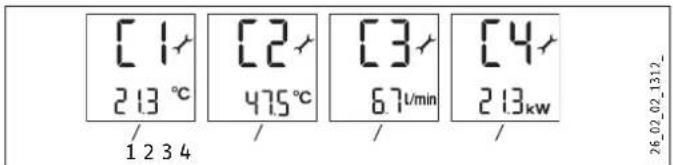

Regelmenu oproepen

[1] 213 °C / 1 2 3 4 [2] 475 °C / [3] 67 U/min / [4] 213 kw / 26.02.02_1312_

1 Symbol Aanvoertemperatuur, toont de actuele aanvoertemperatuur (weergave 1,0 °C bij gestoorde sensor).
2 Symbol Uitlooptemperatuur, toont de actuele uitlooptemperatuur (weergave 65,0 °C bij gestoorde sensor).
3 Symbool Debiet, toont het actuele debiet.
4 Symbool Vermogensverbruik, toont het actuele vermogensverbruik.

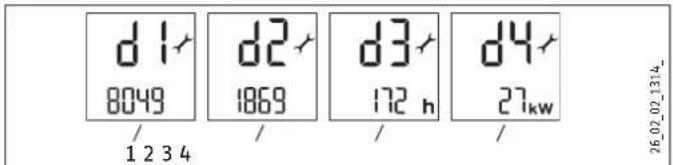

Menu Toestelgegevens oproepen

d1 8049 / 1 2 3 4 d2 1869 / / d3 172 h / / d4 27kw / 26_02_02_1314_

1 Symbool Klantenservicecode, informatie voor de klantenservice.
2 Symbool Bedrijfsduur bij netaansluiting, geaccumuleerde bedrijfsduur in dagen.
3 Symbool Verwarmingsuren, geaccumuleerde verwarmingsduur in uur.
4 Symbol Maximaal vermogen De weergegeven waarde kan bij netspanningen die niet gelijk zijn aan 400 V, met enkele kW van het nominaal vermogen afwijken.

Verbrandingsbeveiliging instellen

Gebruik deze verbrandingsbeveiliging, bijv. in kleuterscholen, ziekenhuizen, enz. De hier ingestelde temperatuur is tevens de bovengrens voor de temperatuurinstelling van de kinderbeveiliging (zie hoofdstuk „Instellingen op het toestel“).

430°C max 26_02_02_1301_

Instelbereik: 21 - 60 °C

Instellingsadvies 43 °C

Info

De ingestelde verbrandingsbeveiliging kan alleen door een installateur worden veranderd. Er treedt geen verandering op door de toetsen M + i tegelijkertijd in te drukken.

13. Buitendienststelling

Koppel het toestel op alle polen los van het elektriciteitsnet.
Tap het toestel af (zie het hoofdstuk "Onderhoud").

14. Storingen verhelpen

WAARSCHUWING elektrische schok

Om het toestel te controleren moet het toestel stroom krijgen.

Steekverbindingen op de elektronica

Motor DFE STB HTC Adaptor T-401 3 2 1 4 5 6 7 26_02_02_1343

1 Diagnosestoplicht (3 LEDs)
2 Debietsensor DFE
3 Motorklep
4 Veiligheidstemperatuurbegrenzer VTB
5 Uitloopsensor NTC
6 Temperatuurinstelling T-nominaal
7 Veiligheidsschakelaar AE 3; steekverbinding is beveiligd door vergrendelnok.

Weergavemogelijkheden diagnosestoplicht (LED)

	rood is bij storing verlicht
	geel is tijdens de verwarmingsfunctie verlicht
	groen knippert: Toestel met netaansluiting
Storing	Oorzaak	Diagnoselamp	Oplossing
Het toestel verwarmt niet/de nominale temperatuur wordt niet bereikt.	Er is geen netspanning, geen LED verlicht	Controleer de zekering in de huisinstallatie.
	Veiligheidsschakelaar (AE3) heeft gewerkt.	geen LED verlicht	Los de oorzaak van de fout op.Bescherm het verwarmingssysteem tegen overhitting door een voorbij het toestel geschakelde aftapkraan gedurende één minuut open te zetten. Daardoor wordt het verwarmingssysteem afgekoeld. Schakel de veiligheidsschakelaar in door de knop op de veiligheidsschakelaar in te drukken (zie ook hoofdstuk "Eerste ingebruikname").
	De elektronica is defect.	geen LED verlicht	Controleer de elektronica, vervang hem eventueel.
	Er is een fase uitgevallen.	groene LED knippert, gele LED aan	Controleer de zekering in de huisinstallatie.
	De aanvoertemperatuur is >55 °C.	groene LED knippert, rode LED verlicht	Begrens de aanvoertemperatuur.
	De debietsensor (DFE) is defect of niet aangesloten.	groene LED knippert, gele LED uit	Controleer de aansluiting van de debietsensor en vervang deze eventueel.
	Het verwarmingssysteem is defect.	groene LED knippert, gele LED aan	Controleer het verwarmingssysteem en vervang dit eventueel.
	De inloopsensor is defect.	groene LED knippert, rode LED brandt	Vervang de elektronica.
	De uitloopsensor is defect.	groene LED knippert, rode LED brandt constnt	Controleer de aansluiting van de uitloopsensor en vervang deze eventueel.
	Fout in de beveiligingselektronica.	groene LED knippert, rode LED alleen tijdens aftappen	Steek de verbindingskabel van de veiligheidsschakelaar erop en controleer de veiligheidsschakelaar.
	Losse of defecte verbindingska-bel naar de temperatuursensor.	groene LED knippert	Steek de verbindingskabel van de temperatuursensor erop en controleer de ver-bindingskabel.
	De temperatuursensor is de-fect.	groene LED knippert	Controleer de temperatuursensor en vervang deze eventueel.
Het display in het toe-stel is volledig uit.	Losse verbindingskabel naar de temperatuursensor.	groene LED knippert	Steek de verbindingskabel op de temperatuursensor en controleer de verbindings-kabel.
	De bedieningselektronica is defect.	groene LED knippert	Controleer het bedieningspaneel en vervang dit eventueel.
Het debiet is te laag.	De douchekop/straalregelaars zijn verkalkt.		Ontkalk of vervang eventueel de douchekop/straalregelaars.
	De zeef is vuil.		Reinig de zeef.
De nominale waarde kan niet hoger dan 43 °C of een andere nominale temperatuur worden ingesteld.	Een dynamische verbrandings-beveiliging is ingeschakeld.	groene LED knippert	De dynamische verbrandingsbeveiliging wordt 2 minuten na tappen weer opgehe-ven.
	De kinderbeveiliging en/of de temperatuurbegrenzing is in-geschakeld.	groene LED knippert	Schakel de temperatuurbegrenzing uit.
Korte tijd koud water bij het aftappen.	Het debiet (< 2 l/min) is te laag.		Het toestel treedt automatisch weer in werking, wanneer een debiet >2,5 l/min beschikbaar is.
	De luchtherkenning detecteert lucht in het water en schakelt het verwarmingsvermogen ge-durende korte tijd uit.		Na één minuut gaat het toestel weer in werking.

15. Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

U kunt het toestel voor onderhoudswerkzaamheden of ter bescherming tegen vorst aftappen.

VOORZICHTIG Verbranding Tijdens het aftappen van het toestel kan er heet water uitlopen.

▶ Sluit de afsluitklep in de koudwateraanvoerleiding.
▶ Open alle aftapkleppen.
Maak de wateraansluitingen van het toestel los.
▶ Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

16.1 Afmetingen en aansluitingen

140 478 414 368 b02 30 44 35 100 c01c06 105≤202 35 114 D0000017971

b02 Doorvoer elektriciteitskabels I
c01	Koudwatertoevoer	Buitendraad	G 1/2 A
c06	Warmwateruitloop	Buitendraad	G 1/2 A

Optionele aansluitmogelijkheden

338 50 44 165 b04 b02 30 47 b03 b04 325 72 35 b04 b04 D0000019212

b02 Doorvoer elektriciteitskabels I
b03 Doorvoer elektriciteitskabels II
b04 Doorvoer elektriciteitskabels III

16.2 Elektriciteitsschema

3/PE \~ 380-415 V

1 Vermogenselektronica
2 Blankdraadelement
3 Veiligheidstemperatuurbegrenzer
4 Veiligheidsschakelaar

Voorrangschakeling met lastafwerprelais (LR 1-A)

zie ook hoofdstuk "Toestelbeschrijving/toebehoren"

1 Besturingskabel voor het relais van het 2e toestel (bijv. elektrische boilerverwarming).
2 Besturingscontact gaat open als de doorstroomverwarmer inschakelt.

16.3 Mengwatervolume/uitloopvolume

De waarden zijn gebaseerd op een nominale spanning van 400 V. Het mengwatervolume of uitloopvolume is afhankelijk van de beschikbare toevoerdruk en van de effectief aanwezige netspanning.

Nuttige temperatuur ca. 38 °C in de douche om handen te wassen, het bad te vullen...

Uitlooptemperatuur ca. 60 °C voor het keukenaanrecht en bij gebruik van thermostaatkranen.

X Koudwateraanvoertemperatuur in °C
Y Mengwatervolume/uitloopvolume in l/min
1 18 kW
2 21 kW
3 24 kW

16.4 Toepassingsmogelijkheden / Herleidingtabel

Specifieke elektrische weerstand en specifieke elektrische geleidbaarheid, zie "Gegevenstabel".

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Spec. Weer-stand ≥	Spec. Geleid-baarheid ≤		Spec. Weer-stand ≥	Spec. Geleid-baarheid ≤		Spec. Weer-stand ≥	Spec. Geleid-baarheid ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 U/min
Eénhandmengkraan, ca.	MPa	0,04 - 0,08
Thermostatische kraan, ca.	MPa	0,03 - 0,05
Handdouche, ca.	MPa	0,03 - 0,15

Dimensionering van het buisnet

Voor de berekening van de dimensionering van het buisnet wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

16.6 Storingssituaties

In geval van storing kunnen in de installatie kortstondige belastingen van maximaal 80 °C bij een druk van 1,0 MPa optreden.

16.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

DHE 18 SLi 25A DHE 18/21/24 SLi DHE 27 SLi
227492 227493	227494
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofiel		S	S	S
Energierendementsklasse		A	A	A
Jaarlijks stroomverbruik	kWh	479	479	473
Energetisch rendement	%	39	39	39
Fabriekstemperatuurinstelling	°C	60	60	60
Geluidsvermogensniveau	dB(A)	15	15	15
Bijzondere info voor efficiëntiemeting		Geen	Gegevens bij Pmax.	Geen

16.8 Gegevenstabel

		DHE 18 SLi 25A			DHE 18/21/24 SLi			DHE 27 SLi
		227492			227493			227494
Elektrische gegevens
Nominale spanning	V	380	400	415	380	400	415	380	400	415
Nominaal vermogen	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27	29,1
Nominale stroom	A	24,7	26	27	27,6/31,4/33,3	29/33/35	30,1/34,3/36,3	37,1	39	40,5
Beveiliging	A	25	25	32	32/32/35	32/32/35	32/35/40	40	40	40
Fasen				3/PE			3/PE			3/PE
Frequentie	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-	50/-
Max. netimpedantie bij 50 Hz	Ω	0,300	0,285	0,274	0,331	0,314	0,302	0,200	0,190	0,183
Specifieke weerstand ρ15≥ (bij ∅koud ≤55°C)	Ω cm	900	900	900	900	900	900	900	900	900
Specifieke geleiding σ35≤ (bij ∅koud ≤55°C)	μS/cm	1111	1111	1111	1111	1111	1111	1111	1111	1111
Aansluitingen
Wateraansluiting				G 1/2 A			G 1/2 A			G 1/2 A
Werkingsgebied
Max. toegelaten druk	MPa			1			1			1
Max. aanvoertemperatuur voor bijverwarming	°C			55			55			55
Waarden
Max. toegelaten toevoertemperatuur	°C			65			65			65
Aan	l/min			>2,5			>2,5			>2,5
Volumestroom voor drukverlies	l/min			5,2			5,2/6,0/6,9			7,7
Drukverlies bij volumestroom	MPa			0,04			0,04/0,06/0,08			0,1
Warmwateraanbieding	l/min			9,2			9,2 / 10,7 / 12,3			13,8
Δθ bij aanbieding	K			28			28			28
Hydraulische gegevens
Nominale inhoud	I			0,4			0,4			0,4
Uitvoeringen
Aansluitvermogen selecteerbaar				-			X			-
Temperatuurinstelling	°C			20-60			20-60			20-60
Beschermingsklasse				1			1			1
Isolatieblok				Kunststof			Kunststof			Kunststof
Verwarmingssysteem warmtegenerator				Blanke draad			Blanke draad			Blanke draad
Kap en achterwand				Kunststof			Kunststof			Kunststof
Kleur				wit			wit			wit
Beschermingsgraad (IP)				IP25			IP25			IP25
Afmetingen
Hoogte	mm			478			478			478
Breedte	mm			225			225			225
Diepte	mm			105			105			105
Gewichten
Gewicht	kg			4,5			4,5			4,5

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

OBSLUHA

1. Obecné pokyny 82
