Caractéristiques	Détails
Type de produit	Récepteur audio-vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	5.1 canaux
Connectivité HDMI	4 entrées HDMI, 1 sortie HDMI (compatible 4K)
Formats audio pris en charge	DTS, Dolby TrueHD, Dolby Digital Plus
Fonctionnalités réseau	Compatible avec Bluetooth
Dimensions	435 x 151 x 329 mm
Peso	7,5 kg
Consommation électrique	280 W (max), 0,5 W (veille)
Utilisation	Idéal pour les systèmes home cinéma et la diffusion de musique sans fil
Maintenance	Nettoyage régulier des grilles et ventilation, mise à jour du firmware si disponible
Sécurité	Ne pas bloquer les ventilations, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - HTR3072 YAMAHA

Comment configurer le récepteur YAMAHA HTR3072 pour la première fois ?

Pour configurer votre YAMAHA HTR3072, branchez le récepteur à une source d'alimentation et connectez vos enceintes. Ensuite, utilisez le menu à l'écran pour sélectionner votre langue, configurer les paramètres audio et ajouter des sources.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez que les enceintes sont correctement connectées et que le récepteur est sur la bonne entrée. Assurez-vous également que le volume est augmenté et que le mode muet n'est pas activé.

Comment mettre à jour le firmware du YAMAHA HTR3072 ?

Pour mettre à jour le firmware, accédez au menu de configuration, sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran. Assurez-vous que le récepteur est connecté à Internet.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de réinitialiser le récepteur en débranchant l'alimentation pendant quelques minutes.

Comment connecter mon smartphone au YAMAHA HTR3072 ?

Vous pouvez connecter votre smartphone via Bluetooth ou un câble audio. Pour Bluetooth, activez le Bluetooth sur votre smartphone et sélectionnez le YAMAHA HTR3072 dans la liste des appareils disponibles.

Le récepteur ne détecte pas mes appareils HDMI, que faire ?

Assurez-vous que vos appareils HDMI sont correctement connectés et allumés. Vérifiez également que le récepteur est configuré pour la bonne entrée HDMI. Essayez de changer de câble HDMI si le problème persiste.

Comment ajuster les paramètres audio du YAMAHA HTR3072 ?

Accédez au menu des paramètres audio via la télécommande ou le panneau de contrôle. Vous pouvez ajuster des paramètres tels que l'égaliseur, la balance et le niveau des enceintes.

Le récepteur s'éteint tout seul, que faire ?

Cela peut être dû à une protection contre la surchauffe. Assurez-vous que le récepteur est bien ventilé et que les enceintes ne sont pas en court-circuit. Vérifiez également les paramètres d'auto-arrêt.

Comment réinitialiser le YAMAHA HTR3072 aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du récepteur tout en le mettant sous tension. Relâchez le bouton lorsque le logo YAMAHA apparaît.

Où puis-je trouver le manuel d'utilisation du YAMAHA HTR3072 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Yamaha dans la section support, ou vous pouvez le trouver dans la boîte du produit.

MODE D'EMPLOI HTR3072 YAMAHA

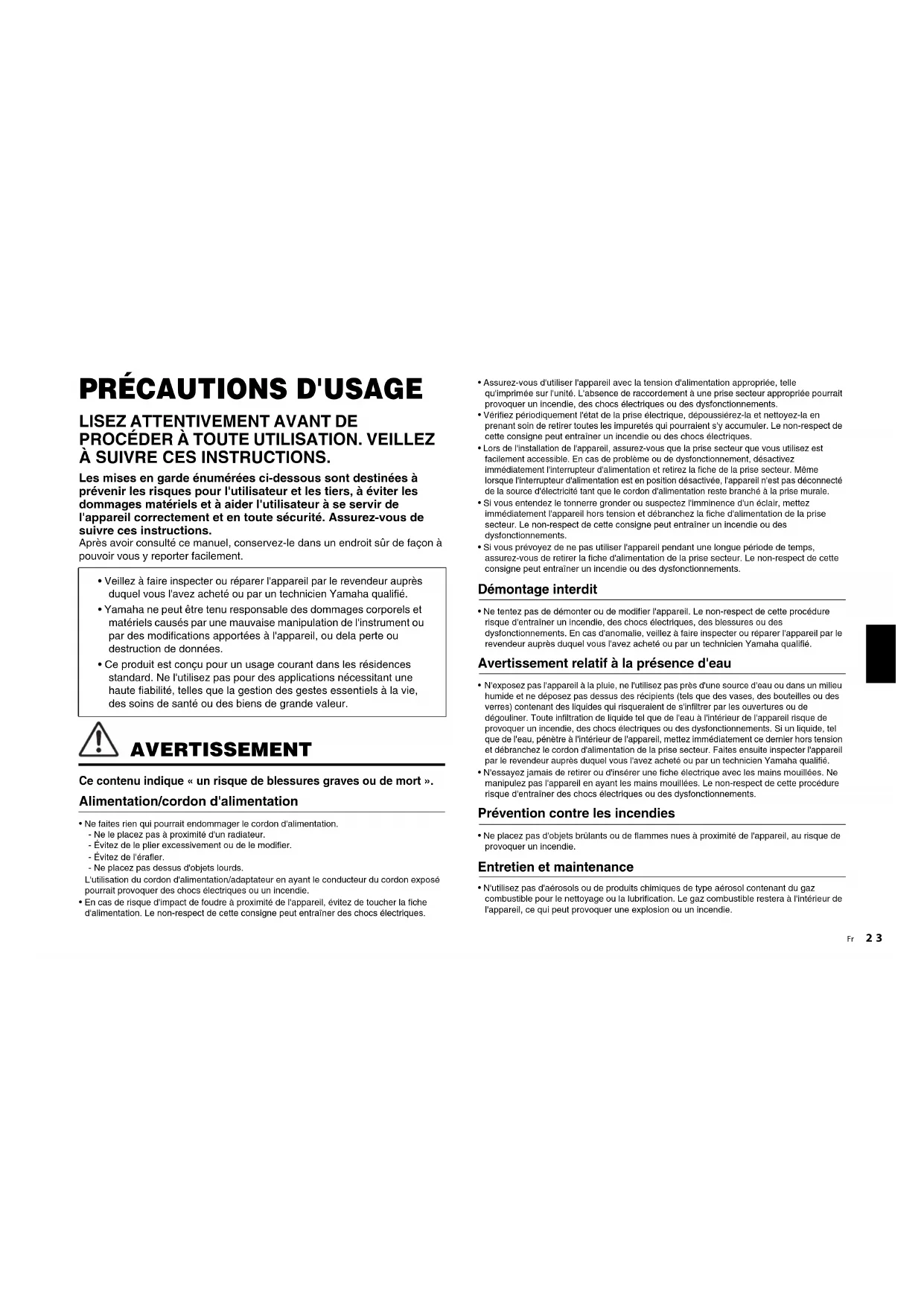

Les mises en garde enumeratedes ci-dessous sont destinées à prévenir les risques pour l'utilisateur et les tiers, à évider les dommages matériels et à aider l'utilisateur à se servir de l'appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions.

Après avoir consulté ce manuel, conservez-le dans un endroit sur de façon à pouvoir vous y reporter facilement.

• Veillez à faire inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• Yamaha ne peut être tenu responsable des dommages corporels et matériels causés par une mauvaise manipulation de l'instrument ou par des modifications apportées à l'appareil, ou dela perte ou destruction de données.
• Ce produit est concu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.

AVERTISSEMENT

Ce contenu indique « un risque de blessures graves ou de mort »

Alimentation/cordon d'alimentation

• Ne faites rien qui pourrait endommager le cordon d'alimentation.

• Ne le placez pas à proximé d'un radiateur.
  -Évitez de le plier excessivement ou de le modifier.

• Evitez de l'erafter.
• Ne placez pas dessus d'objets lourds.

L'utilisation du cordon d'alimentation/adaptateur en ayant le conducteur du cordon exposé pourrait provquer des chocs électriques ou un incendie.
- En cas de risque d'impact de foudre à proximité de l'appareil, évitéz de toucher la fiche d'alimentation. Le non-respect de cette consigne peut entraîner des chocs électriques.

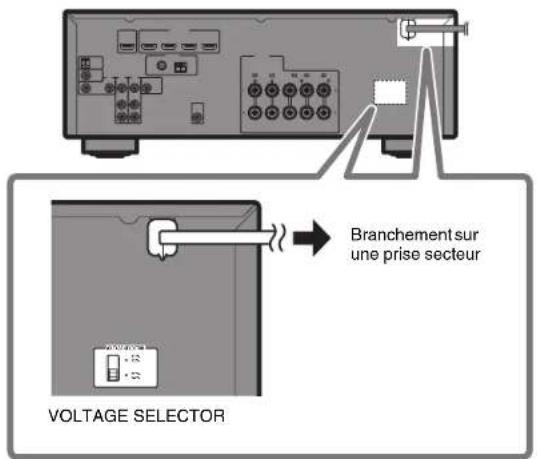

Assurez-vous d'utiliser l'appareil avec la tension d'allimentation appropriée, telle qu'imprimée sur l'unité. L'absence de raccordement à une prise secteur appropriée pourrait provoquer un incendie, des chocs électriques ou des dysfonctionnements.
- Vérifiez périodiquement l'atat de la prise électrique, depoussièrez-la et nettoyez-la ennantsoon de retireer toutes les impuretés qui pouraient s'y accumuler. Le non-respect de cette consigne peut entrainer un incendie ou des chocs électriques.
- Lors de l'installation de l'apparell, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de probleme ou da dysfunctionnement, desactivez immeditatement l'interrupeur d'alimentation et retirez la fiche de la prise secteur. Meme lorsque le interrupter d'alimentation est en position desactivee, l'appareil n'est pas déconnecte de la source d'électricite tant que le cordon d'alimentation reste branché a la prise murale.
- Si vous entendez le tonnerre gronder ou suspectez l'imminence d'un éclair, mettez immédiatement l'appareil hors tension et débranchez la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incendie ou des dysfonctionsnements.
- Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps, assurez-vous de retirer la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incédie ou des dysfonctionnements.

Démontage interdit

• Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie, des chocs électriques, des blessures ou des dysfonctionnements. En cas d'anomalie, veillée à faire Inspector ou réparer l'apparéil par le revendeur auprès duquel vous l'avoz acheté ou par un technicien Yamaha qualifié.

Avertissement relat à la présence d'eau

• N'exposez pas l'appareil à la plue, ne l'utilisez pas prés d'une source d'eau ou dans un millieur humide et ne déposez pas dessus des membres (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures ou de dégoûiner. Toutinfiltration de liquide tel que de l'eau à l'intérieur de l'appareil risque de provoquer un incendie, des chocs électriques ou des dysfonctionnements. Si un liquide, tel que de l'eau, pénétre à l'intérieur de l'appareil, mettez immédiatement ce dernier hors tension et débranche le cordon d'alimentation de la prise secteur. Faites ensuite inspecter l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• N'essayez jamais de-retirer ou d'insérer une fiche électriche avec les mains mouillées. Ne manipulez pas l'appareil en ayant les mains mouillées. Le non-respect de cette procédure risque d'entraigner des choses électriques ou des dys fonctionnements.

Prévention contre les incendies

• Ne placez pas d'objets brulants ou de flammes nues a proximite de l'appareil, au risque de provoquer un incendie.

Entretien et maintenance

• Nutilisez pas d'áerosols ou de produits chimiques de type aérosol contenant du gaz combustible pour le nettoyage ou la lubrification. Le gaz combustible restera à l'intérieur de l'appareil, ce qui peut provoquer une Explosion ou un incendie.

Utilisation des piles

• No demontaz es pia pile. Tout contact du contenu des piles avec les mains ou les yeux peut entrainer la cédité ou provoquer des brûlures chimiques.
• Ne jetez pas les piles au feu. Cela pourrait causeur l'explosion des piles et provoquer un incindo ou des blossures.
• Évitz d'exposer les pires à une source de chaleur excessive, telle que les rayons directs du soleil ou du feu. Les pires poursaient exposer et provoquer un incidence ou des blessures.
• Ne tentez pas de recharger une pile non rechargeable. La charge risque de provoquer une explosion ou uneuite de la pile, ce qui pourrait cause la cécité, des brûlures chimiques ou des blessures.
• En cas de fuite du liquide des piles, évitez tout contact avec ce liquide. En cas de contact avec les yeux, la bouche ou la peau, rincez-vous immeditaient à l'eau claire et consultez un medecin. Le liquide présente dans les piles est corrosif et peut provoquer la cédité ou des brûlures chimiques.

Apparel sans fil

• N'utilise pas cet apparéil à proximé d'appareils Médicaux ou au sein d'installations Médicales. Les ondes radio transmises par l' apparéil peuvent affecter les apparéils electromédicaux.
• N'utilise pas cet apparéil à moins de 15 cm des personnes disposant d'un stimulator cardiaque ou d'un dé fibrillateur. Les ondes radio émanant de cet apparéil peuvent affecter le fonctionnement des équipements electro-médicaux tels que les stimulateurs cardiaques ou les dé fibrillateurs cardiaques.

En cas d'anomalie

• Si l'un des problèmes suivants se produit, coupez immédiatement l'alimentation et retirez la fiche d'alimentation. Si l'un des problèmes suivants se produit, coupez immédiatement de tous les amplificateurs et récepteurs.

• Le cordon/la fiche d'alimentation est endommage(e).

• Une odeur inhabituelle ou de la fumee se dégage de l'appareil.
• Un corps étranger a pénétré à l'intérieur de l'appareil.
• Une brusque perte de son est survenue durant l'utilisation de l'appareil.
  L'appareil est fissure ou endommage.

En continuant d'utiliser l'appareil dans ces conditions, vous risquez de provoquer des chocs électriques, un incendie ou des dysfonctionnements. Faites immeditament inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifiée.
- Veilaz à ne pas faire tombor l'appareil et à ne pas lui appliquer une pression excessive. Si vous suspectez que l'appareil a pu être endommage à la suite d'une chute ou d'un impact, coupez Immédiatement l'allimentation et retirez la fiche de la prise secteur. Le non-respect de cette procédure risque d'entrainer des chocs électriques, un inordinate ou des dysfonctionsnements. Faites immédiatement instpector l'appareil par le revendeur auprès duquel you favez acheté ou par un technicien Yamaha qualifié.

ATTENTION

Ce contenu indique « un risque de blessures »

Alimentation/cordon d'alimentation

• N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'insérer fermement. Le non-respect de cette consigne peut entrainer un incendie, deschos électriques ou des brûlures.
• Veiliez à tout jours saisir la fiche elle-même, et non le cable, pour la retirer de l'appareil ou de la prise scéter. Si vous tirez sur le cordon, vous risquè de l'endommager et de provoquer des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation de l'apparell alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entrainer une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.

Installation

• Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne tombe ou se renverse accidentellement et ne provoque des blessures.

• Evitez d'obstruer les orifices de ventilation (fentes de refroidissement) de l'appareil. L'apparil possede des orifices d'auration sur sa face supérieure/lateralo/inferieur qui est destinée a le proteger contre Ielévation excessive de sa température interne. Le non-respect de cette consigne risque d'entrainer une rétention de chaleur a l'intérieur de l'appareil, susceptible de provoquer un incidio ou des dysfonctionnements.
  Lors de I'installation de I'appareil :

• Evitez de couvir l'appareil avec un tissu.

• N'installez pas l'appareil sur une moquette ou un tapis.
• Assurez-vous de désposer l'apparil en orientant sa face supérieure vers le haut; ne la place pas plus sur le côté ou à l'envers.
• N'utilisez pas l'appareil dans un lieu clos, mal aéré.

Le non-respect de ce qui precede risque d'entrainer une détention de chaleur à l'intérieur de l'appareil, susceptible de provoquer un incendie ou des dys fonctionnements. Veillez à laisser suffisamment d'espace libre autour de l'appareil: au moins 30 cm à la surface, 20 cm sur les cotés et 20 cm à l'arrière.

• Ne pas installer l'apparéel dans les écarts où il pourrait entrer en contact avec des gaz corrosifs ou de l'air à haute teneur en sel. Ceillage provoait provoquer des dysfonctionnements.
• Évitez d'être à proximité de l'appareil lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de l'appareil pouvant entrainer des blessures, pensez à vous éloigner rapidement de l'appareil et à vous refugier dans un lieu sur.

• Avant de déplacer l'apparell, vellez à désactiver l'interrupteur d'allimentation et à déconnecter tous les cables de connexion. Le non-respect de cette consigne peut entrainer l'endommagement des cables ou provoquer le trèbuchement et la chute de l'utilisateur, s'il s'agit de vous-même ou d'autres personnes.

• Pour une installation correcte de l'antenne extérieure, voirloz a demander au revendeur auprès duquel vous ave zecheté l'appareil ou a un technicien qualifié. Le non-respect de cette consigne risque d'entrainer la chute de l'installation et d'entrainer des blessures. L'installation nécessite des compétences spéciales et de l'expérience.

Perte de capacité auditives

• N'utilise pas l'appareil/les haut-parleurs de manière prolongée à un niveau sonore trop élevé ou incomfortable pour l'oreille, au risque d'endommager irrémédiablement votre ouie. Si vous constaze une baisse d'acculte auditive ou que vous entendez des sifflements, consultez un médecin.
• Avant de raccorder l'appareil à d'autres disposibles, mettez toutes les unités concernées hors tension. Et, avant demettre tous les appareils sous/hors tension, vérifie que tous les niveaux de volume sont régés sur la position minimale. Le non-respect de ces mesures peut provoquer une perte d'acculte auditive, entrainer un risque d'électrocution ou endommager l'équipment.
  Lorsque you mettez le systeme audio sous tension, allumez always l'amplificateur ou le recepteur en DERNIER pour enviter d'endommager或者 ou et les haut-parleurs. Lors de la mise hors tension, you'vez teéindre l'amplificateur ou le recepteur en PREMIER pour la même raison. Le non-respect des consignes précédentes risque d'entrainer une déficience auditive ou d'endommager le casque.

Entretien

• Retiroze la fiche d'alimentation de la prise softeur avant de procedur au nettoyage de l'appareil. Le non-respect de cette consigne peutentrainer des chocs électriques.

Précautions d'utilisation

• N'introduizse pas vos mains ou vos doigts à l'intérieur des orifices de ventilation d'appareil. Le non-respect de cette consign ne pouvoirag des blessures.
• N'insérez pas de corps étranger, tel que du métal ou du papier, à l'intérieur des trous de ventilation de l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie, des chocs électriques ou des dysfonctionnements. En cas de pénetration de corps étrangers à l'intérieur de l'appareil, coupez immeditatement l'alimentation et retirez la fiche d'alimentation de la prise secteur et faits inspecter l'appareil par le revendeur auprès duquel vous l'avoz achêté ou par un technicien Yamaha qualifié.

• Évitez de faire ce qui suit:

• Ne placez pas d'objects lourds sur le produit.

• Ne disposez pas le produit en pile.
• Napolliques pas de force excessive sur les touches, les commutateurs, les bornes d'entree/sortie, etc.
• Évitez de débrancher les cables connectés afin de ne pas causeur de blessures ou de dommages matériels qui pouraient résultat de la chute de l'appareil.

Utilisation des piles

• Remplacez toutes toutes les piles en même temps. N'utilissez pas à la fois des piles neuves avec des piles usageses. L'utilisation de piles neuves avec des piles usagesées pourrait provoquer un incidé, des brûlues ou une infamuation due à des fuite de liquides.

• N'utilissez pas d'亽数 autres que les piles spécifiées. Lauite du liquide des piles pourrait provoquer un incendie, des brûlures ou l'apparition de flammes.

• Ne melangez pas les types de batteries, comme les piles alcalines avec des piles au manganése ou des batteries de différents fabricants, ou différents types de piles du même fabricant, car cela peut provoquer un incendie, des brûlures ou une inflammation due à des fultes de liquides.
• Gardez les pilles hors de portée des enfants. Un enfant pourrait accidentellement avaler une batterie. Le non-respect de cette consigne peut également provoquer une inflammation duux fuites de liquide de la batterie.
• Ne conservez pas les piles dans une poche ou un sac contenant des pièces en métal et évitez de transporter ou de stocker des piles avec des éléments metalliques. Cela pourrait court-circuiter les piles, les faire exploser ou déverser leur liquide et provoquer un incendie ou des blessures.
• Veiliez à respecter la polarité (+/-) lors de la mise en place des piles. Le non-respect de ces instructions risque de provoquer un incendie, des brûlures ou l' apparition de flammes en raison d'uneuite du liquide des piles.
• Lorsque les piles sont déchéargées ou que vous n'utilise pas l'appareil pendant une longue période , retireze les piles de la télécommande pour éleverter toute fuite du liquide des piles.
• Avant de procéder au stockage ou à la mise au rebut des piles, veillez à isoler la zone des bornes en appliquant dessus un ruban adhésif ou tout autre type de protection. Si vous mélangez les piles à d'autres piles ou à des objets metalliques, vous risque de provoquer un incendie, des brûlures ou l'apparition de flammes dues à la falte du liquide des piles.

Avis

Indique les points que vous devez respecter afin d'éviter toute défaillance, dommage ou dysfonctionnement du produit et toute perte de données.

Alimentation/cordon d'alimentation

• Si vous prévoyez de ne pas utiliser l'apparell pendant une longue période de temps, assurez-vous de retirer le cordon d'alimentation de la prise secteur. Meme si l'interrupteur (veille/alimentation) a ete etient (l'ecran est eteint), un courant de faible intensite continue de circuler dans l'applieil.

Installation

N'tutilsez pas l'appareil a proximite d'autres équipements Electroniques, tels qu'un télévisuer, une radio ou un telephone mobile. Si vous ne respectez pas cette consigne, l'appareil, le télévisuer ou la radio risquent de provocer des interférences.
- N'utilise pas l'appareil dans un emplacement exposé à la lumière directe du soleil, à une température très élevé (àroximalde d'un appareil de chauffage) ou très BASSE, à un dépôt de poussière excessif ou à de fortes vibrations. Le non-respect de cette consigne peut entrainer la déformation du panneau de l'appareil, le dysfonctionnement de ses composants internes ou l'instabilité de ses opérations.
- Installéz l'appareil aussi loin que possible de tout autre équipementlectronique.

Les signaux numériques de cet apparoiel peuvent interférer avec d'autres équipements électroniques.
Si vous utilisez un réseau sans fil, évitez d'installer cet apparéil à proximité de parois metalliques ou de bureaux en métal, de jours à micro-ondes ou d'autres dispositifs de réseau sans fil.

Les obstructions pouraient raccourcir la distance de transmission.

Connexions

• En cas de connexion d'unités externes, assurez-vous de lire attentivement le mode d'emploi de l'appareil concerné et reliez-le conformément aux instructions foumies. La non conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.
• Ne connectez pas l'appareil à des unités industrielles. Les normes des interfaces audio numériques variant selon les catégories d'usages (grand public ou industriels). Cet apparéil a été conçu pour une connexion à une interface audio numérique destinée aux consommateurs. Toute connexion à une interface audio numérique à usage industriel risque non seulement de provoquer le dysfonctionnement de l'apparéil mais peut aussi endomager les haut-parleurs.

Manipulation

• Ne placez pas de produits en vinyle, en plastique ou en caoutchouc sur l'appareil. Le non-respect de cette consigne peut provoquer une décoloration ou une déformation du panneau de cet apparil.
• Si la température ambiente change radicalement ( comme pendant le transport de l'appareil ou dans des conditions de surchauffe ou de refroidissement rapides) et que de la condensation se forme dans l'appareil, laissez-le hors tension pendant plusieurs heures jusqu'à ce qu'il soit complètement sec avant de le reutiliser. L'utilisation de l'appareil en cas de formation de condensation peut entrainer son dysfonctionnement.

Entretien

• Utilisé un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits chimiques tels que de la benzène ou du diluant, de produits d'entretien ou de chiffons de lavage chimique peut causeur la décoloration ou la déformation de l'appareil.

Files

Veillez aemetrau rebut les piles usagees selon la reglementation locale en vigueur.

Informations

A propos du contenu de ce manuel

• Les illustrations et les captures décran figurant dans ce manuel servent uniquement à expliciter les instructions.

• Les noms de société et les noms de produit mentionnés dans co manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

• Le logiciel peut être révisé et mis à jour sans préavis.

Fonctions de communication sans fil [Modèles pour le Royaume-Uni et l'Europe]

Bluetooth

Fréquence radio (réfréquence opérationnelle): 2402 MHz à 2480 MHz
Pulsillation de sortie maximale (PIRE): 4 dBm (2.51 mW)

Informations concernant la collecte et le traitement des pilles usagées et des déchets d'équipements électriques et électroniques

Les symboles sur les produits, l'emballage et/ou les documents joints signifient que les produits électriques ou Electroniques usages ainsi que les piles usages ne doivent pas été mélangés avec les déchets domestiques habituels. Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et Electroniques et des piles usages, veillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques et des pîles usages, vous contribúrez à la sauvégarde de précïeses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques et des piles usages, veillez contacter cette municipality, toute service de traitement des déchets ou le point de vente où vous avrez acheté les produits.

Pb

Pour les professionnels dans l'Union europeenne:
Si vous souhaït que vous débarrasser des déchets d'équipements électriques et électroniques, veuilliez contacter votre vendre ou fouillissee pour plus d'information.

Informations sur la mise au rebut dans d'autres pays en dehors de l'Union europeenne:

These symboles sont seulement valables dans l'Union europeenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et Electroniques ou de piles usages, veillez接触er les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole « pile » (deux exemples de symbole ci-dessous): Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas, il respecte les exigences établies par la directive européen relative aux piles pour le produit chimique en question.

• Cet apparéil est un produit pour écouter de la musique et regarder des videos à domicile.
• Ce document déscrit la configuration de base du système d'enceinte et la configuration de l'appareil, suivies d'instructions étape par étape. Les opérations de base, comme la lecture de disques Blu-Ray, de DVD et de contenu radio, sont également expliquées.

L'appareil est pourvu d'autres fonctions non décrites dans ce document. Pour en savoir plus sur ce produit, reportez-vous au Mode d'emploi sur le site Web de Yamaha.

Suivez l'une des méthodes décrites ci-dessous pour voir le Mode d'emploi le plus récent.

Au format HTML

• Scanneze le code QR qui se trouve sur la couverture de ce document.
• Consultez le site Web suivant.

RX-V385

http://avpro.global.yamaha.com/manual/avr/rxv385/

HTR-3072

http://avpro.global.yamaha.com/manual/avr/htr3072/

Au format PDF

• Consultez le site Web suivant.

http://download.yamaha.com/

[Pour les clients aux États-Unis uniquement]

Visitez le site Web suivant pour des informations supplémentaires, des FAQ,

des tléchéargements tels que « Mode d'emploi » et des mises à jour de

produits.

http://usa.yamaha.com/support/

Les marques et noms de marques utilisés dans ce document sont ceux de leurs propriétaires respectifs. Consultez le Mode d'emploi pour plus d'informations.

Description

L'unité est également capable des points suivants, qui ne sont pas décrits dans ce document. Consultez le Mode d'emploi pour tirer le meilleur parti de votre apparèil.

Mode ECO (fonction d'économie d'énergie)
- Contrôle du télévisueur, du récepteur audiovisuel et de l'utilisation du lecteur BD/DVD (Contrôle HDMI)

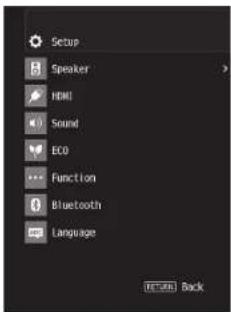

- Configuration des réglages du système (menu ADVANCED SETUP)

Pour plus d'informations, reportez-vous à « Fonctions de l'unité » dans le Mode d'emploi.

AV SETUP GUIDE

AV SETUP GUIDE est une application qui vous guide à travers le processus de connexion d'un téléviseur ou d'un apparéil de lecture, comme un lecteur BD/DVD ou CD, et des enceintes à l'amplitur audio-video. Recherche « AV SETUP GUIDE » sur l'App Store ou Google Play pour en savoir plus.

1 Préparatifs

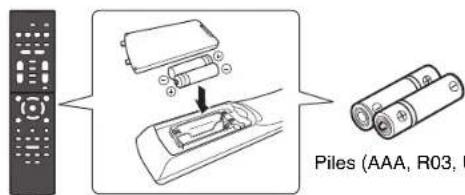

Vérification du contenu de l'emballage

Telecommande

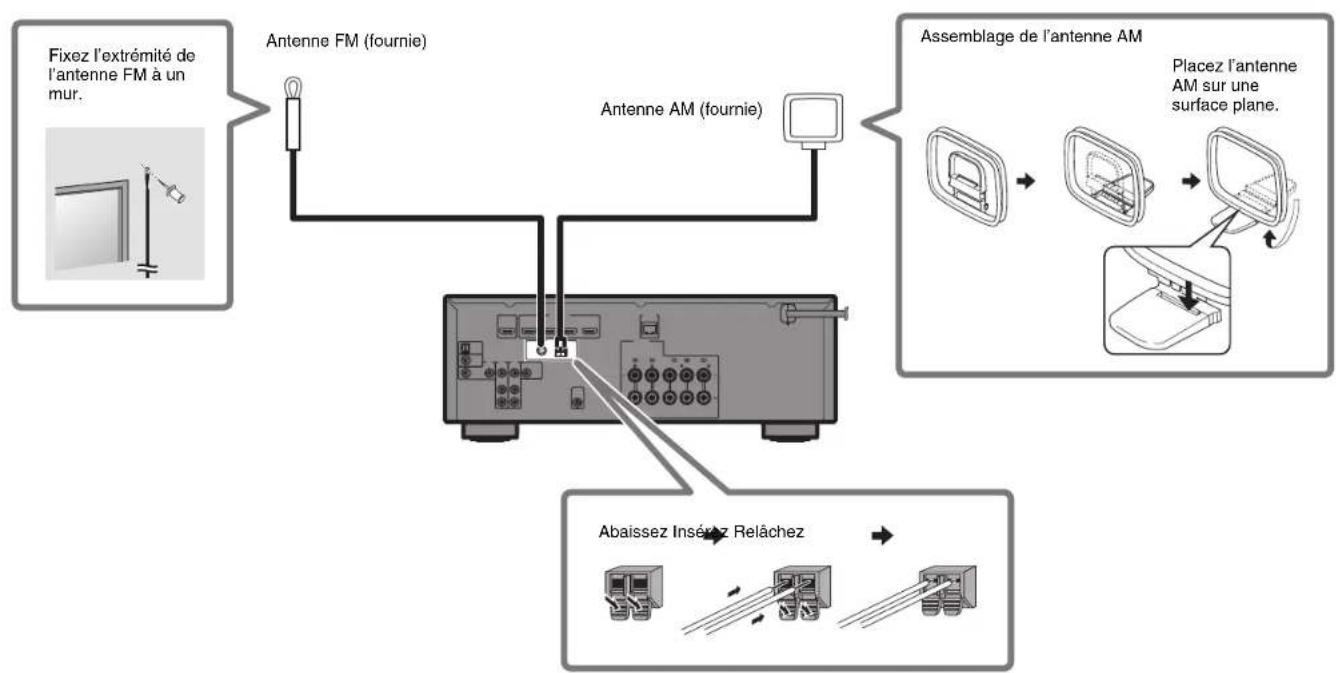

Antenne AM Antenne FM
L'element fourni depend de la région d'achat.
Microphone YPAO

Guide de démarrage rapide (ce livre)

2

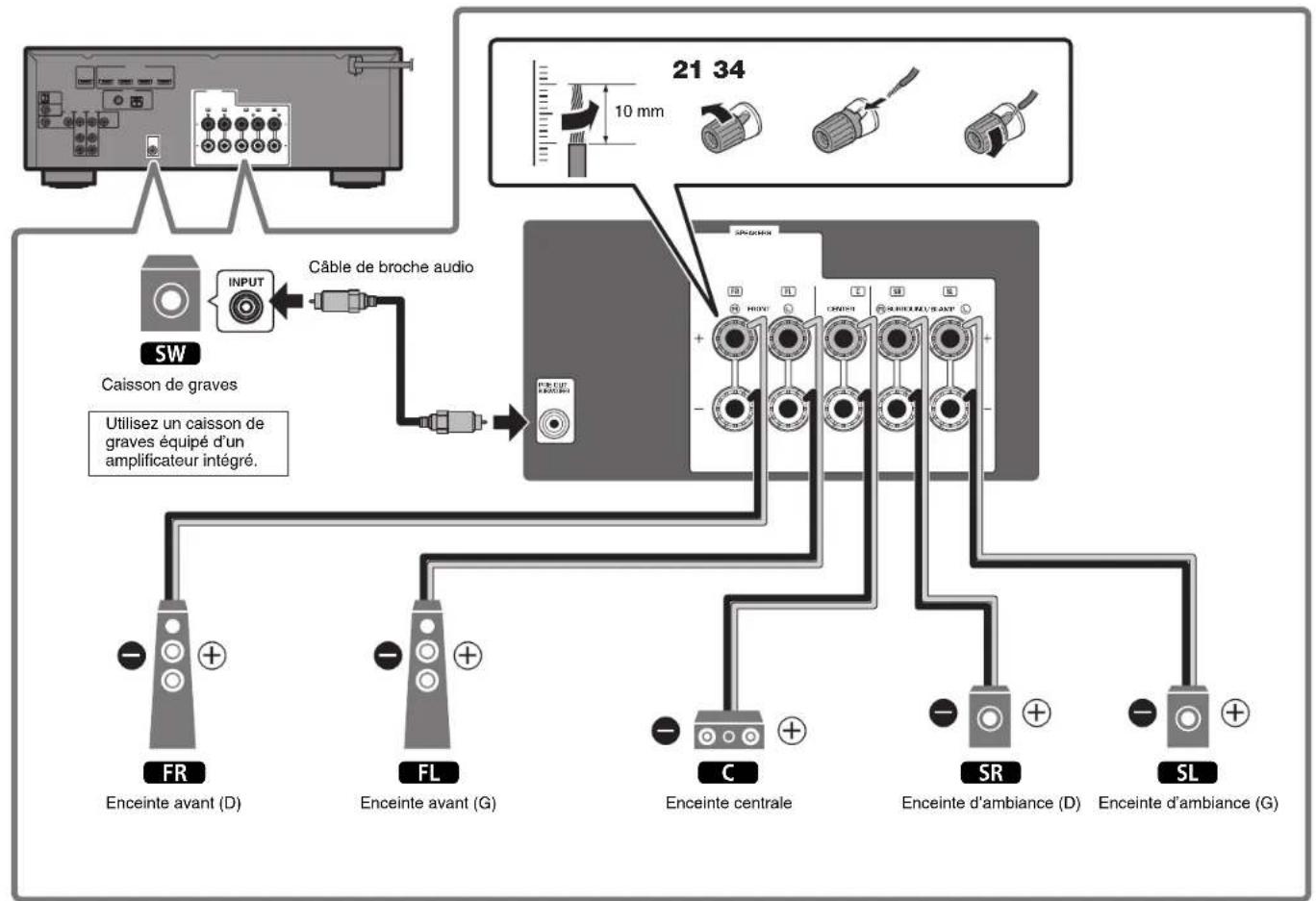

Raccordement des enceintes ou du caisson de graves

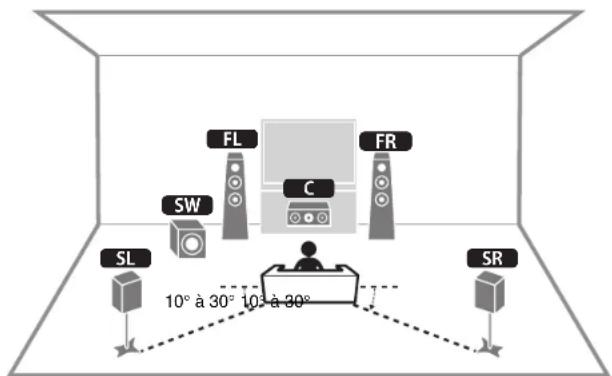

Positionnement des enceintes

Positionnez les enceintes en vous servant du schéma comme référence.

FL / FR Enceinte avant (G/D)
C Enceinte centrale
SL / SR Enceinte d'ambiance (G/D)
SW Caisson de graves

Lors du raccordement d'enceintes 6 ohms (modèle pour les États-Unis et le Canada uniquement)

Régléz l'impédance des enceintes de l'appareil sur « 6 Ω MIN ». Pour plus de détails, voir « Réglage de l'impédance des enceintes » sous « Raccordement des enceintes » dans le Mode d'emploi.

Précautions relatives au raccordement des cables d'enceinte

Assurez-vous que l'appareil et le caisson de graves sont hors tension.
- Préparez les cables d'enceinte loin de l'appareil pour éventer de lâcher par inadvertance des torons de cable à l'intérieur d'appareil ce qui pourrait provoquer un court-circuit ou un dysfonctionnement de l'appareil.
- Un branchement incorrect des cables d'enceinte pourrait provoquer un court-circuit, entrainant des dommages ou un dysfonctionnement de l'appareil ou des enceintes.

Retirez)décidatement environ 10 mm d'isolant des extrémités des cables pour la connexion aux enceintes, et torsadez ensemble les fils dénudés de chaque cable d'enceinte solidement.
- Ne laissiez pas les fils dénudés de cables d'enceinte séparés entre en contact les uns avec les autres.

• Ne laisses pas les fils dénudés des cables d'enceinte entre en contact avec les pièces métalliques sur l'appareil (face arrêté et vis).

Si « Check SP Wires » apparait sur l'afficheur de la face avant à la mise sous tension de l'appareil, éteignez-la, puis assurez-vous que les câbles d'enceinte n' ont pas provoqué un court-circuit.

3

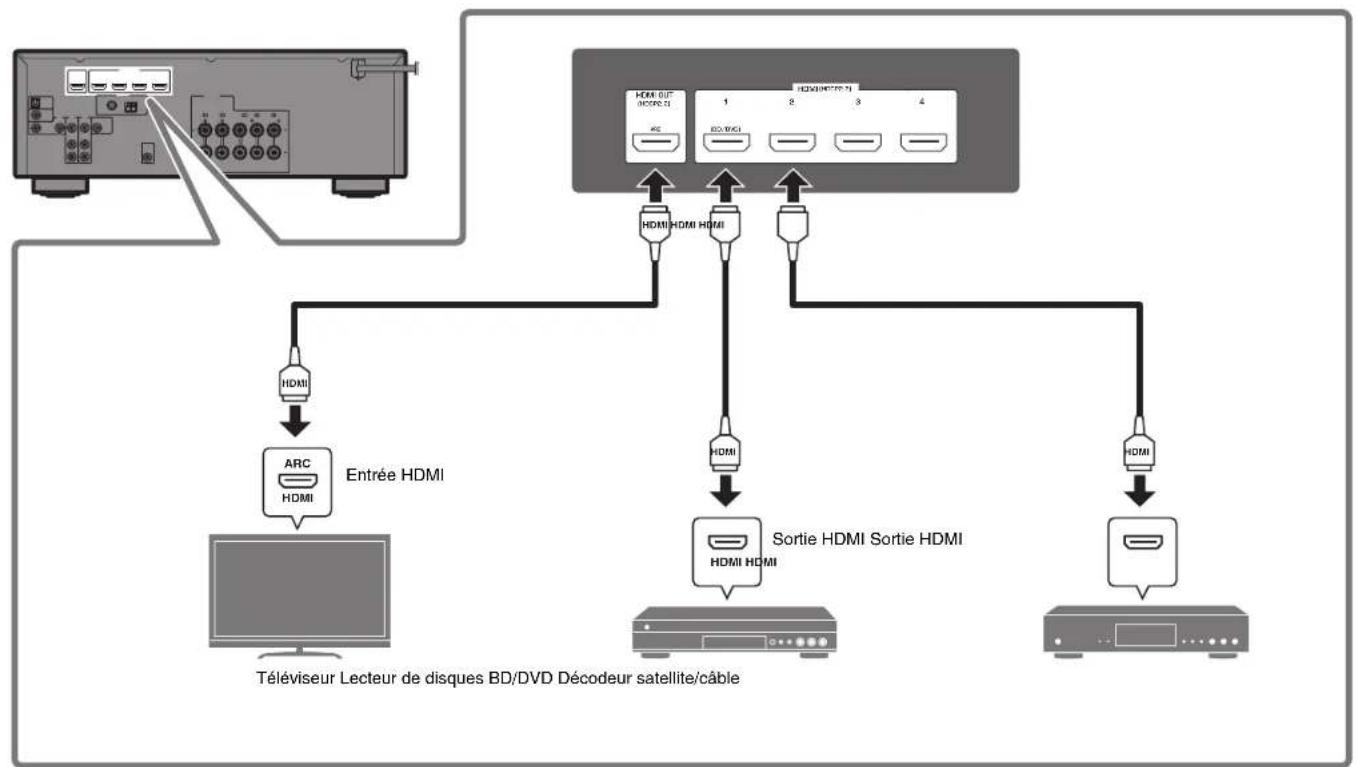

Raccordement des apparéils externes

4

Raccordement des antennes FM/AM

5

Raccordement du cable d'alimentation à une prise secteur et mise sous tension de l'appareil

Avertissement

Avant de raccorder le cable d'alimentation

(Modèle pour Taiwan, le Brésil, l'Amérique centrale, et l'Amérique du Sud uniquement)

Selectionnez la position de permutation du commutateur VOLTAGE SELECTOR en fonction de la tension locale.

Les tensions sont 110-120/220-240 Vca, 50/60 Hz.

1 Branchez le cable d'alimentation dans une prise secteur.

2 Appuyez sur (alimentation de l'ampli-tuner) pourmettre l'appareil sous tension.

3 Mettez le téléviseur sous tension et changez la source d'entrée afin d'afficher l'image a partir de l'appareil (prise HDMI OUT).

6

Optimisation automatique des réglages d'enceintes (YPAO)

La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'écoute. Elle optimise ensuite automatiquement les réglages d'enceintes tels que les paramétres d'équilibre du volume et les paramétres acoustiques qui convennent à la pierce.

Veuillez noter les points suivants concernant la mesure YPAO
Les signaux tests etant émis à un volume élevé,ils peuvent suprendre ou effrayer les jeunes enfants.
Le volume du signal test ne peut pas etre regle.
- Faites en sorte que la pièce soit le plus calme possible.
Restez dans un coin de la piece derriere la position d'excoute afin de ne pas faire obstacle entre les enceintes et le microphone YPAO.
- Ne raccordez pas d'écouteurs.

1 Allumez le caisson de graves et reglez le volume à moitié.

Si la fréquence de coupure est régiable, réglez-la sur le maximum.

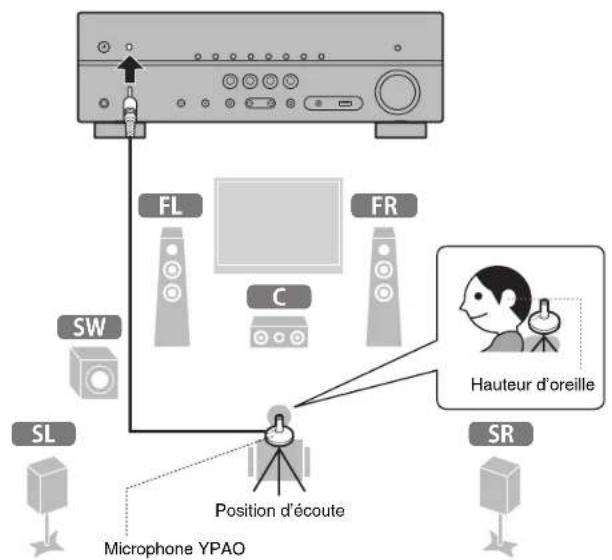

2 Placez le microphone YPAO sur la position d'écoute et branchez-le sur la prise YPAO MIC sur la face avant.

L'écran ci-dessous apparaît sur le téléviseur.

Remarque

Placez le microphone YPAO à votre position décaute (à hauteur d'oreilles). Nous conseillons l'utilisation d'un trépied comme support de microphone. Lorsque vous utilisez un trépied, utilisez les vis de ce dernier pour stabiliser le microphone.

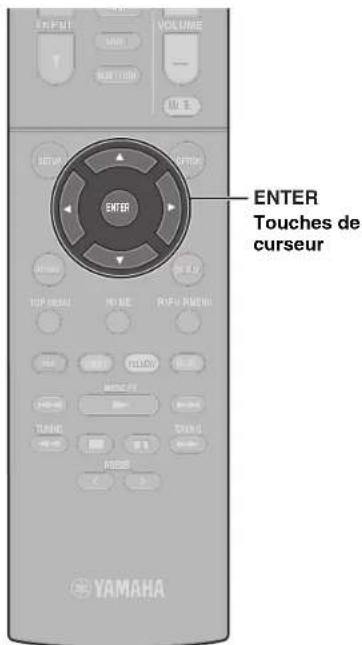

3 Appuyez sur ENTER.

La mesure commencerà dans 10 secondes.

La mesure dure environ 3 minutes.

Lorsque la mesure est terminée, l'écran ci-dessous apparait sur le téléviseur.

Remarque

Si un message d'erreur (comme E-1) ou un message d'avertissement (comme W-2) apparait, voir « Message d'erreur d'YPAO » ou « Message d'avertissement d'YPAO » sous « Optimisation automatique des réglages d'enceintes (YPAO) » dans le Mode d'emloy.

4 Confirmez les résultats affichés sur l'écran et appuyez sur ENTER.

5 Utilisez les touches de curseur ( / ) pour selectionner « SAVE » (Sauvegarder) et appuyez sur ENTER.

6 Debranchez le microphone YPAO de l'appareil.

L'optimisation des reglages d'enceintes est maintainant terminée.

Lecture

Cte t f t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

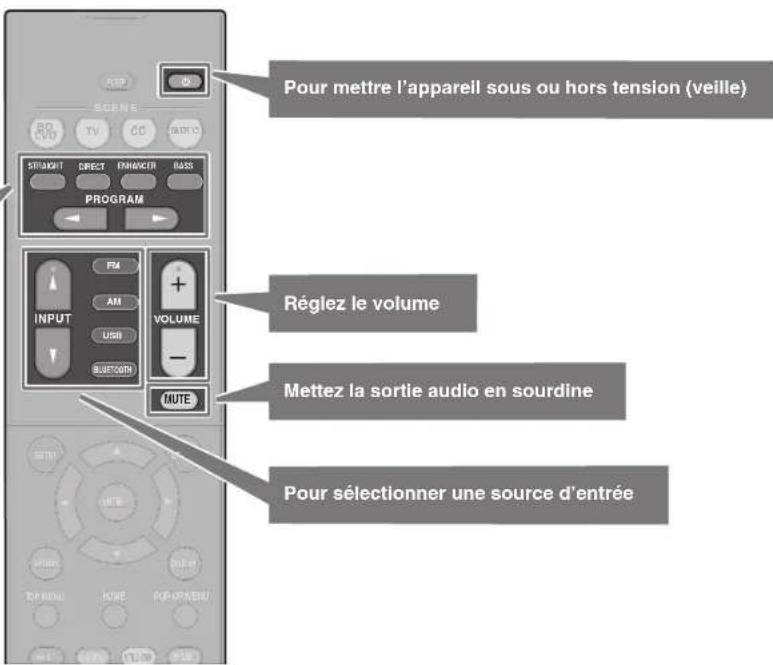

Fonctions de lecture de base

L'appareil est équipé de nombreux programmes sonores et décodeurs d'ambiance qui vous permettent de profiter de sources de lecture dans votre mode sonore favorsi.

STRAIGHT: Les sources d'entrée seront lues sans aucun effet de champ sonore.

DIRECT: Les sources d'entrée seront lues au moyen des seules fonctions absolument indispensablees à la lecture pour minimiser le bruit génére par le circuit electronique. Les fonctions comme l'afficheur de la face avant seront provisoirement désactivées pour obtenir une qualité de son Hi-Fi.

ENHANCER: La musique compressée stockée sur un apparéil Bluetooth ou un apparéil de stockage USB est lui avec une profondeur et une largeur supplémentaires.

BASS: L'option Extra graves vous permet d'éçouter plus desons graves.

PROGRAM (< / >) :Des programmes sonores optimises pour les films, la musique et la lecture stéreo, ainsi que la lecture a I'aide d'un écoder d'ambiance, sont disponibles.

Lecture d'un disque BD/DVD

Nous you recommandons de dire le son multivoie (5.1 voies ou plus) pour sentir le son d'ambiance émis par l'appareil.

1 Allumez le lecteur de disques BD/DVD.
2 Appuyez sur INPUT (△/V) à plusieurs reprises pour selectionner « HDMI 1 »

Le nom de l'appareil connecté, par exemple « BD player», peut s'afficher.

Source d'entree Nom de I'appareil

3 Commencez la lecture sur le lecteur BD/DVD.
4 Appuyez sur STRAIGHT pour selectionner « STRAIGHT »

Remarque

Lorsque « STRAIGHT » (décodage direct) est activé, chaque enceinte produit directement le signal audio de sa propre voie (sans traitement du champ sonore).
5 Appuyez sur VOLUME pour régler le volume.

Remarque

Si vous n'entendez pas de son ou si aucun son n'est émis d'une enceinte spécifique, reportez-vous à « GUIDE DE DÉPANNAGE » dans le Mode d'emploi.

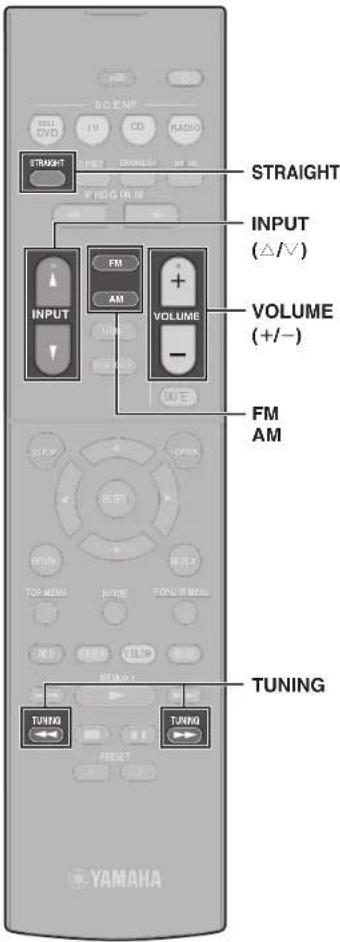

Écoute d'émission FM/AM

1 Appuyez sur FM ou AM pour selectionner « TUNER » comme source d'entrée.
2 Appuyez sur TUNING pour régier une fréquence.

Maintenez la touche enforcée pendant environ une seconde pour rechercher automatiquement les stations.

TUNED sallume lssque I'unite reoit un signal provenant d'une station de radio FM/AM.
STEREO ^ s'allume lorsquelappareil recoit un signal stereo provenant d'une radio FM.

Réglages des pas de fréquence (Modèles pour l'Asie, Taiwan, le Brésil, l'Amérique centrale et l'Amérique du Sud uniquement)

Le réglage en usine des pas de fréquence est de 50 kHz pour FM et 9 kHz pour AM.

Réglé les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de la pays ou de la région.

1 Faltes passer I'apparell en mode velle.
2 Maltinez enforcé STRAIGHT sur la face avant et appuyez sur ①.
3 Appuyez à plusieurs reprises sur PROGRAM sur la face avant pour sélectionner « TU »

TU. .FM50/AM9

4 Appuyez sur STRAIGHT sur la face avant pour的选择ner « FM100/AM10 »
5 Appuyez sur (alimentation) pour faire basculer l'appareil en mode velle et remettez-le sous tension.

Fonction SCENE

Les sources d'entree de I'unite et les reglages attribués aux touches SCENE peuvent etre selectionnes d'un seul geste (fonction SCENE).Lorsqu'une touche SCENE est enoncée, l'appareil s'allume automatique s'il est en mode veille. Par default, les reglages suivants ont ete affectes a chaque touche SCENE.

Entrez HDMI1 AUDIO1 AUDIO2 TUNER
Programme sonore	MOVIE (Sci-Fi)	STRAIGHT STRAIGHT	STEREO (5ch Stereo)
Compressed Music Enhancer	Déactivé	Déactivé Déactivé	Activé
Lecture SCENE link	Activé	Déactivé Déactivé	Déactivé

Enregistrement d'une scène

Les réglages attribués par défaut à chaque touche SCENE peuvent être modifiées pour s'adapter aux préférences individuelles.

1. Lisez une source d'entree.
2. Appliquez les reglages pour les fonctions telles que Programmes sonores et Compressed Music Enhancer.
3. Appuyez sur la touche SCENE et maintenez-la enforcée jusqu'à ce que « SET Complete » apparaisse sur l'écran avant.

Lecture de musique stockée sur un dispositif Bluetooth®

1 Appuyez sur BLUETOOTH pour selectionner « Bluetooth » comme source d'entrée.
2 Maintenez la touche MEMORY enforcée pendant plus de 3 secondes.

"Searching... s'affiche sur le panneau avant.

3 Activez la fonction BLUETOOTH sur votre apparéil et sélectionnez le nom de méthode de l'unité dans la liste des dispositifs BLUETOOTH sur votre apparéil.

Si le mot de passage est requis, entrez le numero « 0000 »
Une fois la connexion établie, le témoin allume sur l'afficheur de la face avant.

4 Sélectionnez un morceau et démarrez la lecture sur l'appareil Bluetooth.

Remarque

La lecture audio via l'appareil peut être transmise vers des enceintes ou un casque sans fil Bluetooth (sauf lorsque Bluetooth est seLECTIONné comme source d'entrée de l'appareil). Reportez-vous à « Écoute du son au moyen d'enceintes ou écouteurs Bluetooth » dans le Mode d'emploi pour plus d'informations.

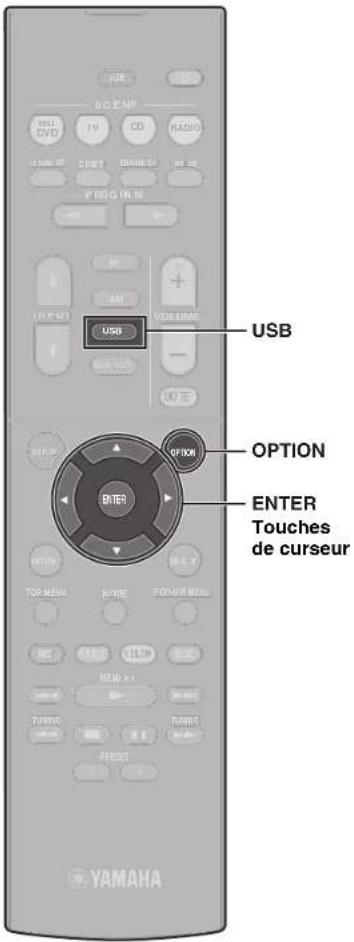

Lecture de musique stockée sur une clé USB à mémoire flash

1 Insérez la clé USB à mémoire flash dans la prise USB.

Remarque
Insérez la clé USB à mémoire flash directement dans la prise USB. N'utilise pas un cable de rallonge.

2 Appuyez sur USB pour selectionner « USB » comme source d'entrée.

L'écran de navigation s'affiche sur le téléviseur.

3 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.

Lorsqu'un morceau est selectionné, la lecture commence et l'écran de lecture s'affiche.

Fonctionnement de base du menu Option

Cette section explique le fonctionnement de base du menu Option. Le menu Option peut ete utilise pour configurer les fonctions de lecture de I'unite en fonction de la source d'entrée.

1 Appuyez sur OPTION.

Le menu Option est également affiché sur l'écran du téléviseur.

2 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
3 Utilisez les touches du curseur pour selectionner un réglage.
4 Appuyez sur OPTION.

Pour plus d'informations, voir « Configuration de réglages de lecture distincts pour différentes sources de lecture (menu d'options) » dans le Mode d'emploi.

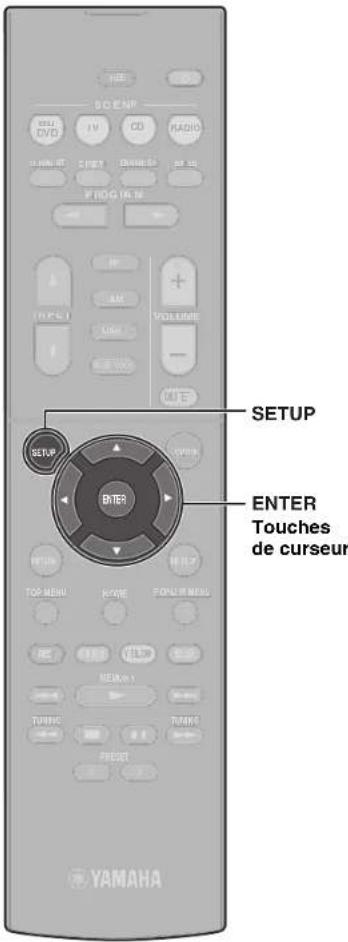

Fonctionnement de base du menu Réglages

Cette section explique le fonctionnement de base du menu Reglages. Le menu Reglages peut etre utiliser pour configurer les fonctions de I'unité en detail.

1 Appuyez sur SETUP.

2 Utilisez les touches du curseur pour selectionner un menu et appuyez sur ENTER.
3 Utilisez les touches de curseur pour selectionner un élément et appuyez sur ENTER.
4 Utilisez les touches du curseur pour selectionner un réglage et appuyez sur ENTER.
5 Appuyez sur SETUP.

Pour plus d'informations, voir « Configuration des diverses fonctions (menu de configuration) » dans le Mode d'emploi.

Guide de dépannage

En cas de problème, vérifie d'abord les points suivants:

Assurez-vous des points suivants lorsque l'unité ne fonctionne pas correctement.

• Les cables d'alimentation de l'unité, du téléviseur et les appareils de lecture (teils que les lecteurs BD / DVD) sont correctement connectés aux prises murales CA.

L'unité, le caisson de graves, le télévisuer et les apparciels de lecture (teils que les lecteurs BD / DVD) sont allumés.

• Les connecteurs de chaque cable sont correctement insérés dans les prises de chaque appareil.

S'il n'y a aucune anomalie avec l'alimentation et les cables, reportez-vous aux instructions indiquees dans le tableau ci-dessous.

Si voit probleme n'est pas mentionned dans la listedou si la solution proposede ne resout pas le probleme, mettez l'appareil hors tension, debranche zle cable d'alimentation et contactez le revendeur ou le service apres-vente agree Yamaha le plus proche.

Anomalie Cause possible Action corrective
L'alimentation n'est pas activée. Le clout de protection a été activé trois fois de suite.Si tel est le cas, le témoin de veille sur la face avant de l'unité clignote lorsqu'vous essayez demettre l'unité sous tension.	Par mesure de protection, la fonction de mise sous tension est désactivée.Contactactez votre revendeur ou le centre d'entretien Yamaha le plus proche pour demander la réparation.
L'alimentation est immédiatement désactivée (mode de mise en velle).	L'unité a été mise sous tension pendant un court-circuit au niveau d'un cable d'enceinte.	Torsadez fermement les fils dénués de chaque cable d'enceinte et reconnectctez-les à l'unité et aux enceintes (p. 29).
L'unité ne réagit pas. Le micropropee seur inte re est figé en raison d'une décharge électriche externé ( comme un orage ou trop d'électricité statique) ou d'une baisse importante de la tension d'alimentation.	Maintenez ① enforcé sur la face avant de l'unité pendant plus de 10 secondes pour initiaiser et redémarrer l'unité. (Si l'anomalie persististe, débranchez la fiche du cable d'alimentation de la prise secteur et rebranchez-la.)
Absence de son.	Une autre source d'entrée est sélectionnée.	Sélectionnez une source d'entrée appropriée à l'aide des touches de selection d'entree.
	L'unité reçoit des signaux qu'elle ne peut pas restituer.	Certains formats audio numériques ne peuvent pas'êtrelus sur l'unité. Pour vérifier le format audio du signal d'entrée, utilisez l'options « Info. signal » du menu « Option » (p. 39). Pour plus d'informations, reportez-vous à « Vérification des informations relatives aux signaux video/audio » dans le Mode d'emploi.
Une enceinte spécifique n'émetaucun son.	La source de lecture ne foumit aucun signal pour cettevoie.	Utilisez l'options « Info. signal » du menu « Option » (p. 39) pour vérifier lesignal audio. Pour plus d'informations, reportez-vous à « Vérification desinformations relatives aux signaux video/audio » dans le Mode d'emploi.
	Le programme sonore/décoder actuellement sélectionnén'utilise pas l'enceinte.	Utilisez l'options « Tonalités d'essay » du menu « Régliages » (p. 40) pour vérifier la sortie des enceintes. Pour plus d'informations, reportez-vous à « Sortie du signal test » dans le Mode d'emploi.
	La sortie audio de l'enceinte est désactivée. Exécutez YPAO	(p. 34).Utilisez l'options « Configuration » du menu « Régliages » pour modifier lesréglages d'enceintes. Pour plus d'informations, reportez-vous à« Configuration des réglages d'enceinte » dans le Mode d'emploi.
Le caisson de graves n'émetaucun son.	La source de lecture ne foumit aucun signal de fréquencegrave ou LFE.	Activez la fonction Extra graves à l'aide de la touche BASS (p. 36).
	La restitution à partir du caisson de graves est désactivée.	Exécutez YPAO (p. 34).
		Réglez l'options « Subwoofer » du menu « Régliages » sur « Utilisation » (p. 40).Pour plus d'informations, reportez-vous à « Réglage de la phase du caisson degraves » dans le Mode d'emploi.
Absence d'image.	Une autre source d'entrée est SéLECTIONNée sur l'ordinateil.	Sélectionnez une source d'entrée appropriée à l'aide des touches de sélectiond'entrée.
	Une autre source d'entrée est SéLECTIONNée sur le téléviseur.	Changez l'entrée du téléviseur pour afficher la dette depuis cet apparéil.
L'appareil de lecture raccordé àl'unité avec un cable HDMIn'affiche aucune image.	Le signal videod'entrée (résolution) n'est pas pris encharge par l'ordinateil.	Pour vérifier les informations sur le signal videod' actuel (résolution), reportez-vous à « Vérification des informations relatives aux signaux video/audio » dansle Mode d'emploi. Pour plus d'informations sur les signaux videopris en chargepar l'ordinateil, reportez-vous à « Compatibility du signal HDMI » dans le Mode d'emploi.
	Le téléviseur ne prend pas en charge la protection de droitd'auteur numérique haute définition HDCP (Highbandwidth Digital Content Protection).	Reportez-vous aux modes d'emploi du téléviseur et vérifie les caractéristiquestechniques du téléviseur.Si vous souhaitez dire du contenu nécessitant des apparéils compatibles HDCP2.2, le téléviseur et l'ordinateil de lecture doivent tous deux prendre en charge HDCP 2.2.

\section*{Caracteristiques techniques}

Bluetooth

Profil pris en charge A2DP
Codec pris en charge SBC
Version Bluetooth Ver. 2.1+EDF
Sortie sans fil Bluetooth Classe 2
Distance de communication maximaile	10 m sans interférence
Méthode de protection du contenu prise en charge	SCMS-T

Syntoniseur

Gamme de symtonisation Modèle	les pour les États-Unis et le Canada	[FM] 87,5 MHz à 107,9 MHz [AM] 530 kHz à 1710 kHz
	Modeles pour l'Asie, Taiwan, le Brésil, l'Amérique centrale et l'Amérique du Sud uniquement	[FM] 87,5/87,50 MHz à 108,0/108,00 MHz [AM] 530/531 kHz à 1710/1611 kHz
	Modeles pour la Chine, la Corée, l'Australie, le Royaume-Uni, l'Europe et la Russie	[FM] 87,50 MHz à 108,00 MHz [AM] 531 kHz à 1611 kHz

Généralités

Alimentation Modèle pour les États-Unis et le Canada	120 VCA, 60 Hz
Modèle pour Taiwan, le Brésil, l'Amérique centrale, et l'Amérique du Sud	110 à 120/220 à 240 VCA, 50/60 Hz
Modèle pour la Chine 220 VCA, 50 Hz
Modèle pour la Corée 220 VCA, 60 Hz
Modèle pour l'Australie 240 VCA, 50 Hz
Modèle pour le Royaume-Uni, l'Europe et la Russie	230 VCA, 50 Hz
Modèle pour l'Asie 220 à 240 VCA,	50/60 Hz
Consommation 260 W
Standby Power Consumption Veille Bluetooth désactivée
Contrôle HDMI activé et Attente inchangé automatique (aucun signal)	1,2 W
Attente inchangé activée (aucun signal)	1,2 W
Attente inchangé désactivée 0,2 W
Veille Bluetooth activée
Contrôle HDMI et Attente inchangé désactifs	0,2 W
Contrôle HDMI activé et Attente inchangé automatique (aucun signal)	1,2 W
Attente inchangé activée (aucun signal)	1,2 W
Consommation maximale 600 W
Dimensions (L x H x P)	435 x 161 x 315 mm
Poids	7,7 kg

Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Reportez-vous au Mode d'emploi sur le site Web de Yamaha pour confirmer les caractéristiques techniques autres que celles décrites ci-dessus et obtenir les toutes dernières informations sur l'articlel.

PRECAUCIONES

ANTES DE USAR EL PRODUCTO, ASEGÜRESE DE LEER DETENIDAMENTE Y SEGUIR ESTAS INSTRUCCIONES.
