РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTR3072 YAMAHA

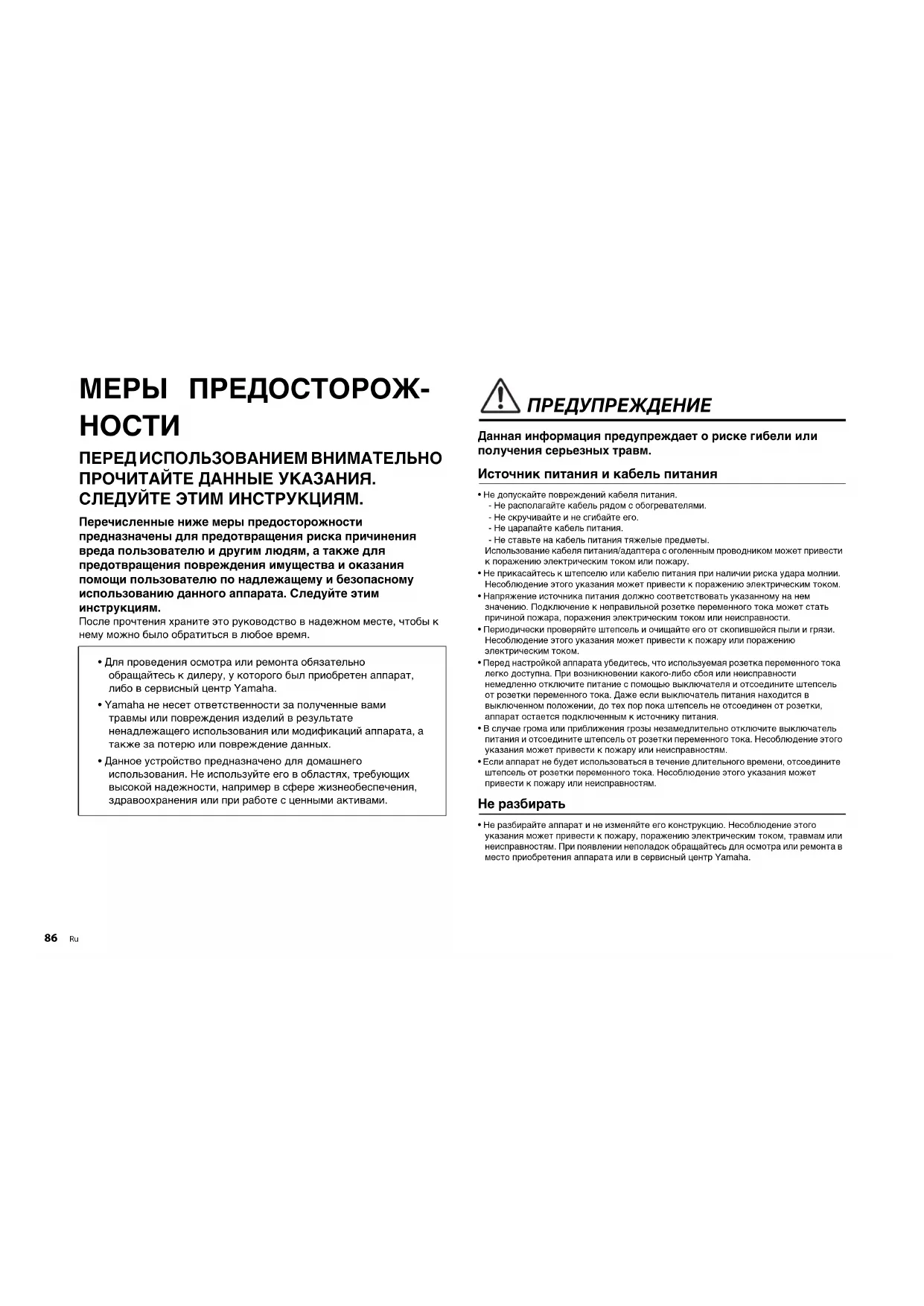

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УКАЗАНИЯ. СЛЕДУЙТЕ ЭТИМ ИНСТРУКЦИЯМ. Перечисленные ниже меры предосторожности предназначены для предотвращения риска причинения вреда пользователю и другим людям, а также для предотвращения повреждения имущества и оказания помощи пользователю по надлежащему и безопасному использованию данного аппарата. Следуйте этим инструкциям. После прочтения храните это руководство в надежном месте, чтобы к нему можно было обратиться в любое время. ПРЕДУПРЕЖДЕНИЕ Данная информация предупреждает о риске гибели или получения серьезных травм. Источник питания и кабель питания

• Не допускайте повреждений кабеля питания.- Не располагайте кабель рядом с обогревателями.- Не скручивайте и не сгибайте его.- Не царапайте кабель питания.- Не ставьте на кабель питания тяжелые предметы.Использование кабеля питания/адаптера с оголенным проводником может привести к поражению электрическим током или пожару.• Не прикасайтесь к штепселю или кабелю питания при наличии риска удара молнии. Несоблюдение этого указания может привести к поражению электрическим током.• Напряжение источника питания должно соответствовать указанному на нем значению. Подключение к неправильной розетке переменного тока может стать причиной пожара, поражения электрическим током или неисправности.• Периодически проверяйте штепсель и очищайте его от скопившейся пыли и грязи. Несоблюдение этого указания может привести к пожару или поражению электрическим током.• Перед настройкой аппарата убедитесь, что используемая розетка переменного тока легко доступна. При возникновении какого-либо сбоя или неисправности немедленно отключите питание с помощью выключателя и отсоедините штепсель от розетки переменного тока. Даже если выключатель питания находится в выключенном положении, до тех пор пока штепсель не отсоединен от розетки, аппарат остается подключенным к источнику питания.• В случае грома или приближения грозы незамедлительно отключите выключатель питания и отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к пожару или неисправностям.• Если аппарат не будет использоваться в течение длительного времени, отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к пожару или неисправностям. Не разбирать
• Не разбирайте аппарат и не изменяйте его конструкцию. Несоблюдение этого указания может привести к пожару, поражению электрическим током, травмам или неисправностям. При появлении неполадок обращайтесь для осмотра или ремонта в место приобретения аппарата или в сервисный центр Yamaha.• Для проведения осмотра или ремонта обязательно обращайтесь к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.• Yamaha не несет ответственности за полученные вами травмы или повреждения изделий в результате ненадлежащего использования или модификаций аппарата, а также за потерю или повреждение данных.• Данное устройство предназначено для домашнего использования. Не используйте его в областях, требующих высокой надежности, например в сфере жизнеобеспечения, здравоохранения или при работе с ценными активами.Ru 87 Беречь от воды

• Не допускайте попадания аппарата под дождь, не пользуйтесь им рядом с водой, в условиях сырости или повышенной влажности. Не ставьте на аппарат какие-либо емкости с жидкостью (например, вазы, бутылки или стаканы), которая может пролиться и попасть в отверстия, а также не пользуйтесь аппаратом там, где на него может попасть вода. Попадание жидкости, например воды, внутрь аппарата может стать причиной пожара, поражения электрическим током или неисправности. В случае попадания в аппарат жидкости, например воды, немедленно отключите питание и отсоедините кабель питания от розетки переменного тока. Затем обратитесь для осмотра аппарата в место приобретения или в сервисный центр Yamaha.

• Ни в коем случае не вставляйте и не вынимайте штепсель мокрыми руками. Не беритесь за аппарат влажными руками. Несоблюдение этого указания может привести к поражению электрическим током или неисправностям. Беречь от огня

• Не размещайте горящие предметы или источники открытого огня рядом с аппаратом, поскольку это может привести к возгоранию. Обслуживание и уход

• Не используйте для очистки или смазки аэрозоли или распыляемые химические вещества, содержащие горючие газы. Горючий газ может остаться внутри аппарата, что может привести к взрыву или пожару. Использование батареек

• Не разбирайте батарейку. Попадание содержимого батарейки в глаза или на руки может привести к потере зрения или химическому ожогу.

• Не бросайте батарейки в огонь. Это может привести к взрыву батарейки и стать причиной пожара или травмы.

• Не подвергайте батарейку воздействию высоких температур, например прямого солнечного света или огня. Батарейка может взорваться и стать причиной пожара или травмы.

• Не пытайтесь заряжать батарейки, не предназначенные для перезарядки. Зарядка может привести к взрыву или протеканию батарейки, что, в свою очередь, может вызвать потерю зрения, химический ожог или травму.

• Если батарейки все же протекли, избегайте контакта с вытекшим электролитом. В случае попадания электролита в глаза, рот или на кожу немедленно смойте электролит водой и обратитесь к врачу. Электролит — это едкое вещество, способное вызвать потерю зрения или химические ожоги. Модуль беспроводной связи

• Не используйте аппарат около медицинских приборов и в медицинских учреждениях. Радиоволны от данного аппарата могут воздействовать на электрические медицинские устройства.

• Не используйте аппарат ближе, чем в 15 см от людей с имплантированным кардиостимулятором или дефибриллятором. Радиоволны, генерируемые данным аппаратом, могут повлиять на работу электрических медицинских устройств, например вживленных кардиостимуляторов или дефибрилляторов. Нештатные ситуации

• При возникновении любой из указанных ниже проблем немедленно отключите питание и отсоедините кабель питания от электросети. При возникновении какого- либо из перечисленных нарушений немедленно выключите все усилители и

- Повреждения кабеля питания или штепселя. - Из аппарата исходит необычный запах или дым. - Внутрь аппарата попал посторонний предмет. - Во время работы пропадает звук. - На аппарате имеются трещины или повреждения. Продолжение использования может вызвать поражение электрическим током, пожар или привести к неисправности. Незамедлительно обратитесь для осмотра аппарата в место его приобретения или в сервисный центр Yamaha.

• Не роняйте и не подвергайте аппарат сильному физическому воздействию. Если существует вероятность того, что аппарат был поврежден в результате падения или физического воздействия, немедленно отключите питание и отсоедините штепсель от розетки переменного тока. Несоблюдение этого указания может привести к поражению электрическим током, пожару или неисправностям. Незамедлительно обратитесь для осмотра аппарата в место приобретения или в сервисный центр Yamaha.

Данная информация предупреждает о риске получения

Источник питания и кабель питания

• Не используйте розетки переменного тока, в которых штепсель держится ненадежно. Несоблюдение этого указания может привести к пожару, поражению электрическим током или ожогам.

• Вынимая сетевую штепсель из устройства или розетки переменного тока, держитесь за сам штепсель. Никогда не тяните за шнур. Это может привести к повреждению кабеля и стать причиной поражения электрическим током или

• Вставляйте штепсель в розетку переменного тока плотно и до упора. Использование устройства, штепсель которого недостаточно плотно вставлена в розетку, может вызвать накопление частиц пыли на штепселе и стать причиной пожара или ожога.88 Ru

• Не оставляйте аппарат в неустойчивом положении. Аппарат может случайно упасть и причинить травму.

• Не закрывайте вентиляционные отверстия (охлаждающие прорези) аппарата. Данный аппарат оснащен вентиляционными отверстиями вверху/сбоку/внизу для предотвращения слишком сильного повышения температуры внутри. Несоблюдение этого указания может привести к нарушению отвода тепла от аппарата. Это может стать причиной пожара или неисправностей.

• Во время установки аппарата: - не накрывайте аппарат тканью; - не ставьте аппарат на коврики или ковры; - убедитесь, что верхняя панель направлена вверх и что аппарат не установлен в перевернутом положении или на боку; - не пользуйтесь аппаратом в тесных, плохо проветриваемых помещениях. Несоблюдение приведенных выше указаний может привести к нарушению отвода тепла от устройства. Это может стать причиной пожара или неисправностей. Убедитесь в наличии достаточного свободного пространства вокруг аппарата: по крайней мере 30 см сверху, 20 см по бокам и 20 см сзади.

• Не устанавливайте аппарат в местах, где он может контактировать с коррозионными газами или соленым воздухом . Это может стать причиной неисправности.

• Не рекомендуется находиться в непосредственной близости от аппарата во время стихийных бедствий, например землетрясений. Поскольку аппарат может перевернуться или упасть и причинить травму, быстро отойдите от аппарата и перейдите в безопасное место.

• Перед перемещением аппарата отключите выключатель питания и отсоедините все подключенные кабели. Несоблюдение этого указания может привести к повреждению кабелей или привести к падению вас или кого-либо еще.

• Для надлежащей установки внешней антенны она должна осуществляться дилером, у которого приобретен аппарат, или квалифицированным сервисным персоналом. Несоблюдение этого указания может привести к падению установки и получению травмы. Для установки требуется наличие специальных навыков и опыта. Потеря слуха

• Не используйте аппарат/колонки или наушники в течение длительного периода времени с высоким или некомфортным уровнем громкости, поскольку это может привести к необратимой потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.

• Перед подключением аппарата к другим устройствам отключите их питание. Также перед включением или выключением питания любых устройств убедитесь, что все регуляторы громкости установлены на минимальное значение. В противном случае это может привести к потере слуха, поражению электрическим током или повреждению устройства.

• При включении питания переменного тока в аудиосистеме всегда включайте усилитель или ресивер В ПОСЛЕДНЮЮ ОЧЕРЕДЬ во избежание потери слуха и повреждения динамиков. При выключении питания усилитель или ресивер следует выключать ПЕРВЫМ по той же причине. Несоблюдение этого указания может привести к потере слуха или повреждению динамиков. Техническое обслуживание

• Во время чистки отсоединяйте аппарат от электросети. Несоблюдение этого указания может привести к поражению электрическим током. Меры безопасности при эксплуатации

• Не вставляйте руку или пальцы в вентиляционные отверстия на данном аппарате. Несоблюдение этого указания может привести к травме.

• Не вставляйте посторонние предметы, например, металл или бумагу, в вентиляционные отверстия на данном аппарате. Несоблюдение этого указания может привести к поражению электрическим током или неисправностям. При попадании посторонних предметов в аппарат немедленно выключите питание и отсоедините штепсель от розетки переменного тока и обратитесь за проведением осмотра к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.

• Запрещается: - ставить на оборудование тяжелые предметы; - ставить экземпляры оборудования друг на друга; - применять избыточную силу к кнопкам, переключателям, разъемам ввода- вывода и т. д.;

• Не тяните за подключенные кабели. Это может привести к травмам или повреждению аппарата вследствие его падения. Использование батареек

• Всегда заменяйте все батарейки одновременно. Не используйте новые батарейки вместе со старыми. Использование новых батареек вместе со старыми может стать причиной пожара, ожогов или воспламенения из-за протекания электролита.

• Используйте батарейки только указанного типа. Несоблюдение этого требования может стать причиной пожара, ожогов или воспламенения из-за протекания

• Не используйте вместе батарейки разных типов, например, щелочные батарейки вместе с марганцевыми, или батарейки разных производителей, либо батарейки разных типов одного производителя, поскольку это может стать причиной пожара, ожогов или воспламенения из-за протекания электролита.

• Храните батарейки в местах, недоступных для детей. Ребенок может случайно проглотить батарейку. Несоблюдение этого указания может привести к ожогу из-за утечки электролита батарейки.

• Не помещайте батарейку в карман или пакет, не носите и не храните батарейку рядом с металлическими предметами. При коротком замыкании батарейка может взорваться либо из нее может протечь электролит, став причиной пожара или травмы.Ru 89

• Обязательно устанавливайте батарейки в соответствии с отметками +/–, указывающими полярность. Несоблюдение этого указания может привести к ожогам или возгоранию вследствие утечки электролита.

• Если батарейки разряжены или если аппарат длительное время не будет использоваться, то во избежание возможной утечки электролита извлеките батарейки из пульта дистанционного управления.

• При хранении или утилизации батареек изолируйте область полюсов с помощью клейкой ленты или другого материала. Контакт с другими батарейками или металлическими предметами может привести к пожару, ожогам или возгоранию из- за протекания электролита. Уведомление Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, а также потери данных. Источник питания и кабель питания

• Если аппарат не будет использоваться в течение длительного времени, отсоедините штепсель от розетки переменного тока. Даже если выключатель z (Ожидание/ Включение) выключен (экран выключен), незначительный ток будет продолжать

• Не используйте данный аппарат рядом с другими электронным оборудованием, например, телевизором, радио или мобильным телефоном. Несоблюдение этого указания может стать причиной шумов, создаваемых телевизором или радиоприемником.

• Не используйте этот аппарат в месте, которое подвержено воздействию прямого солнечного света, которое может слишком сильно нагреться (например, рядом с обогревателем) или охладиться либо которое подвержено слишком сильному воздействию пыли или вибрации. Это может привести к деформации панели аппарата, вызвать неисправности внутренних компонентов или стать причиной нестабильной работы.

• Устанавливайте аппарат как можно дальше от другого электронного оборудования. Цифровые сигналы от аппарата могут создавать помехи для другого электронного оборудования.

• При использовании беспроводной сети избегайте установки данного аппарата рядом с металлическими стенами или столами, микроволновыми печами или другими беспроводными сетевыми устройствами. Препятствия могут сократить расстояние передачи. Подключения

• При подключении внешних устройств обязательно внимательно прочитайте руководство для каждого устройства и подключите их в соответствии с инструкциями. Неправильное подключение аппарата, нарушающее инструкции, может привести к его неправильной работе.

• Не подключайте этот аппарат к промышленным устройствам. Для бытового и промышленного использования применяются разные цифровые аудиоинтерфейсы. Этот аппарат предназначен для подключения к бытовому цифровому аудиоинтерфейсу. Подключение к промышленному цифровому аудиоинтерфейсу может не только привести к неисправности аппарата, но и повредить динамики. Обращение с аппаратом

• Не ставьте на этот аппарат виниловые, пластмассовые и резиновые предметы. Это может стать причиной деформации или выцветания панели аппарата.

• Если при резком изменении внешней температуры (например, при транспортировке аппарата или при быстром нагреве либо охлаждении) есть вероятность образования конденсата в аппарате, перед использованием оставьте его на несколько часов, не включая питания, пока он не высохнет полностью. Использование аппарата при наличии в нем конденсата может привести к его повреждению. Техническое обслуживание

• Для чистки аппарата пользуйтесь мягкой сухой тканью. Использование химикатов, таких как бензин или разбавитель, моющих средств или тканей для химической чистки может привести к деформации или обесцвечиванию.

• Использованные батарейки следует утилизировать в соответствии с местным законодательством.

О содержании этого руководства

• Иллюстрации и снимки экранов в данном руководстве приведены только в качестве

• Названия компаний и изделий в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

• Программное обеспечение может изменяться и обновляться без предварительного уведомления.90 Ru

• Этот аппарат представляет собой продукт для прослушивания музыки и просмотра видео дома.

• В этом документе показана базовая настройка акустической системы и аппарата, а также содержатся пошаговые инструкции. Также объясняются основные операции, такие как воспроизведение дисков Blu-ray, DVD-дисков и прослушивание радио. Аппарат оснащен множеством других функций, не описанных в данном документе. Для получения дополнительной информации о данном изделии см. Руководство пользователя на веб-сайте Yamaha. Воспользуйтесь одним из описанных ниже способов для просмотра последних изменений в документе Руководство пользователя. В формате HTML

• Сканируйте QR-код на передней обложке данного документа.

• Перейдите на указанный ниже веб-сайт. http://avpro.global.yamaha.com/manual/avr/rxv385/ http://avpro.global.yamaha.com/manual/avr/htr3072/ В формате PDF

• Перейдите на указанный ниже веб-сайт. http://download.yamaha.com/ [Только для покупателей в США] Посетите следующий веб-сайт для получения дополнительной информации, часто задаваемых вопросов, загрузки, например, документа, “Руководство пользователя” и обновлений продуктов. http://usa.yamaha.com/support/

Аппарат также способен выполнять следующие функции, которые не описаны в данном документе. См. Руководство пользователя для получения максимальной отдачи от аппарата.

• Режим ECO (функция энергосбережения)

• Управление телевизором, АВ-приемником и операциями BD/DVD- проигрывателя (HDMI Контроль)

• Настройка системных параметров (меню ADVANCED SETUP) Для получения дополнительной информации см. “Возможности аппарата” в документе Руководство пользователя. RX-V385 HTR-3072 Товарные знаки и торговые названия, используемые в данном документе, принадлежат соответствующим владельцам. См. Руководство пользователя для получения подробной информации.

AV SETUP GUIDE — это приложение, которое помогает выполнить процесс подключения телевизора или устройства воспроизведения, например проигрывателя компакт-дисков или BD/DVD-дисков, и динамиков к АВ-приемнику. Для получения дополнительных сведений выполните поиск “AV SETUP GUIDE” на веб- сайте App Store или Google Play.Ru 91

Проверка комплектности Подготовка кабелей Перечисленные далее кабели (не входят в комплект поставки) необходимы для построения системы, описанной в данном документе.

• Кабели для колонок (их количество зависит от количества колонок)

• Штекерный аудиокабель (1 шт.)

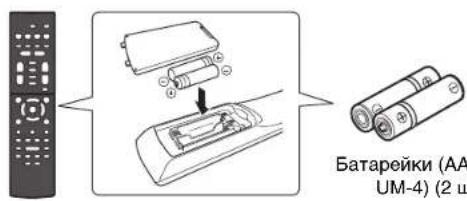

Батарейки (AAA, R03, UM-4) (2 шт.) АМ-антенна FM-антенна Краткое руководство по началу работы (данная брошюра) Микрофон YPAO В зависимости от региона покупки, поставляется одна из показанных выше антенн.92 Ru

Подключение колонок и сабвуфера Расположение колонок Расставьте колонки, руководствуясь приведенной схемой. 1 / 2 Фронтальная колонка (левая/правая) 3 Центральная колонка 4 / 5 Колонка окружающего звучания (левая/правая) 9 Сабвуфер При подключении колонок с импедансом 6 Ом (только модели для США и Канады) Установите для импеданса колонок аппарата значение “6 Ω MIN”. Для получения подробной информации см. “Настройка импеданса колонок” в разделе “Подключение колонок” в документе Руководство пользователя. Меры предосторожности при подключении кабелей

• Убедитесь в том, что аппарат и сабвуфер выключены.

• Подготовьте кабели колонок на удалении от аппарата, чтобы избежать короткого замыкания или повреждения аппарата в результате случайного попадания оголенных концов кабелей внутрь

• Неправильное подключение кабелей колонок может вызвать короткое замыкание и повредить аппарат или колонки. – Осторожно снимите приблизительно 10 мм изоляции на концах кабелей для подключения колонок и надежно скрутите оголенные части проводов. – Не допускайте соприкасания друг с другом оголенных концов кабелей колонок. – Не допускайте контакта проводов кабелей колонок с металлическими частями аппарата (с задней панелью и винтами). Если при включении аппарата на дисплее передней панели появится сообщение “Check SP Wires”, выключите аппарат и проверьте наличие короткого замыкания в кабелях колонок.

Колонка окружающего звучания (правая)

Колонка окружающего звучания (левая) Используйте сабвуфер со встроенным усилителем. Штекерный аудиокабель94 Ru

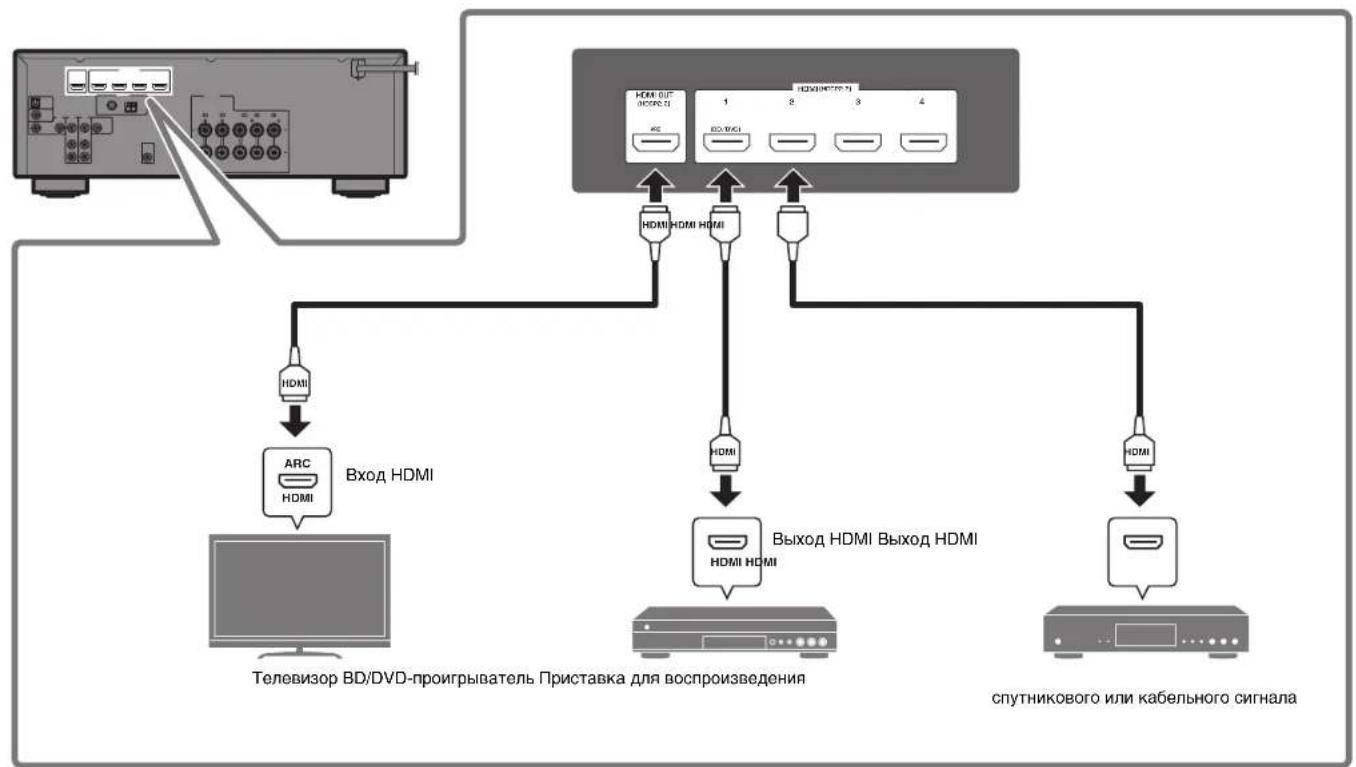

Подключение внешних устройств HDMI ARC HDMI HDMI(BD/DVD)

HDMI HDMI HDMI Телевизор BD/DVD-проигрыватель Приставка для воспроизведения спутникового или кабельного сигнала Вход HDMI Выход HDMI Выход HDMIRu 95

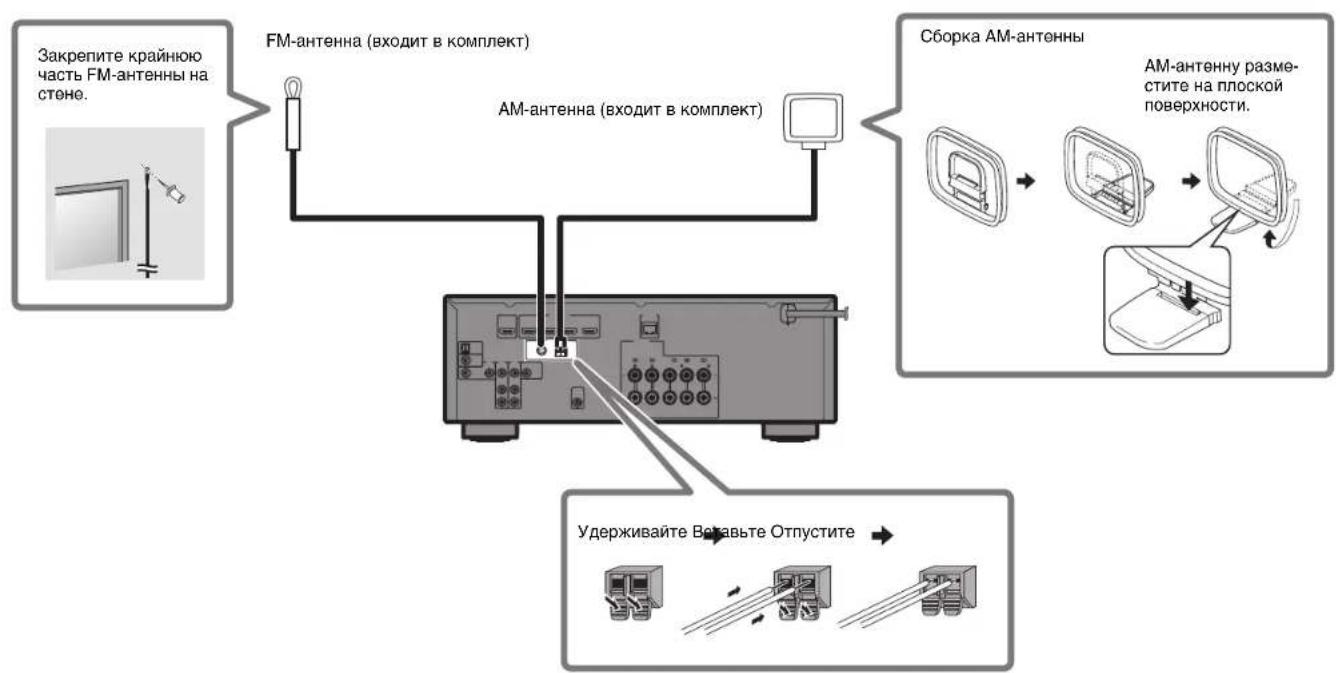

Подключение FM/AM-антенн FM-антенна (входит в комплект) AM-антенна (входит в комплект) Удерживайте Вставьте Отпустите Сборка AM-антенны AM-антенну разме- стите на плоской поверхности. Закрепите крайнюю часть FM-антенны на стене.96 Ru

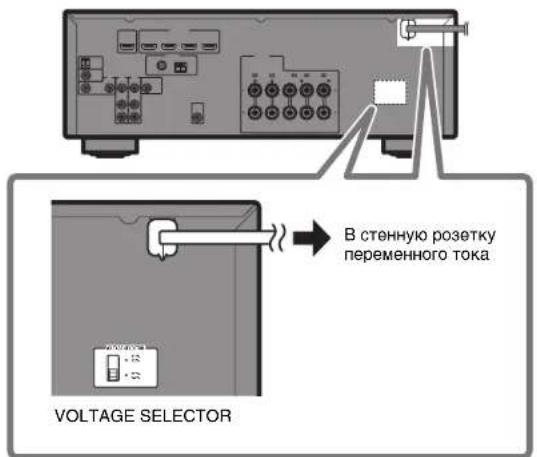

Подключение кабеля питания к стенной розетке переменного тока и включение аппарата 1 Подключите кабель питания к стенной розетке переменного тока. 2 Нажмите кнопку z (питание приемника), чтобы включить аппарат. 3 Включите телевизор и выберите источник входа телевизора для вывода видеосигнала с аппарата (гнездо HDMI OUT). Предупреждение Перед подключением кабеля питания (Только модели для Тайваня, Бразилии и Центральной и Южной Америки)Установите переключатель VOLTAGE SELECTOR в положение, соответствующее величине напряжения в данном регионе.Доступны напряжения 110–120 В или 220–240 В переменного тока, 50/60 Гц. 110V

Автоматическая оптимизация настроек колонок (YPAO) Функция Yamaha Parametric room Acoustic Optimizer (YPAO) определяет подключения колонок и измеряет расстояние между ними и положениями прослушивания, а затем автоматически оптимизирует настройки колонок, такие как баланс громкости и акустические параметры, в соответствии с характеристиками помещения.

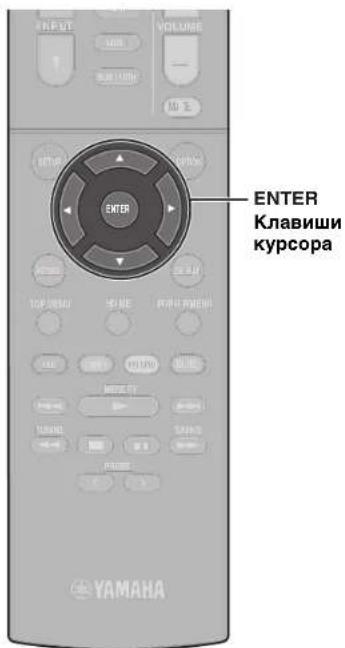

ENTER Примите во внимание следующие замечания относительно измерений YPAO

• Тестовые сигналы выводятся с высокой громкостью и могут стать неожиданными или напугать маленьких детей.

• Громкость тестовых сигналов не регулируется.

• Во время измерения сохраняйте в комнате максимальную тишину.

• Во время измерения следует находиться в углу помещения позади

прослушивания, чтобы не создавать препятствий между колонками и микрофоном YPAO.

• Не подключайте к аппарату наушники. Уровень ушей Положение прослушивания Микрофон YPAO

курсора98 Ru 1 Включите сабвуфер и установите его громкость на половину. Установите максимальную частоту кроссовера (если она регулируется). 2 Установите микрофон YPAO в положение прослушивания и подключите его к гнезду YPAO MIC на передней панели. На экране телевизора появится показанное ниже изображение.

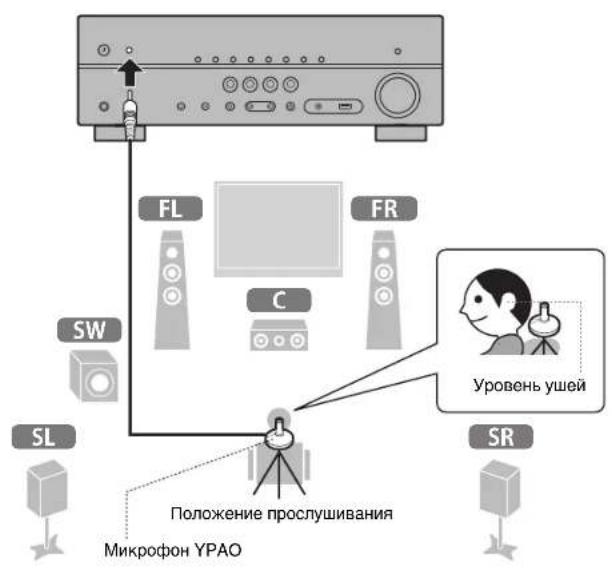

Установите микрофон YPAO в положение прослушивания (на уровне ушей). В качестве подставки для микрофона рекомендуется использовать штатив. Микрофон можно закрепить винтами штатива. 3 Нажмите кнопку ENTER. Измерение начнется через 10 секунд. Измерение продолжается примерно 3 минуты. По окончании измерения на экране телевизора появится показанная ниже информация.

Если появится сообщение об ошибке (например, E-1) или предупреждение (например, W-2), см. “Сообщения об ошибках от YPAO” или “Предупреждения от YPAO” в разделе “Автоматическая оптимизация настроек колонок (YPAO)” в документе Руководство пользователя. 4 Подтвердите результаты, отображаемые на экране, и нажмите ENTER. 5 С помощью клавиш курсора (e/r) выберите “SAVE” (Сохранить) и нажмите ENTER. 6 Отключите микрофон YPAO от аппарата. На этом оптимизация настроек колонок завершена. VOLUMECROSSOVER/HIGH CUTMIN MAXMIN MAXRu 99 Воспроизведение В этом разделе описывается основные операции, такие как воспроизведение дисков Blu-ray, DVD-дисков и настройка на радиостанции. Большинство операций можно выполнить с помощью пульта ДУ. Основные функции воспроизведения MUTE

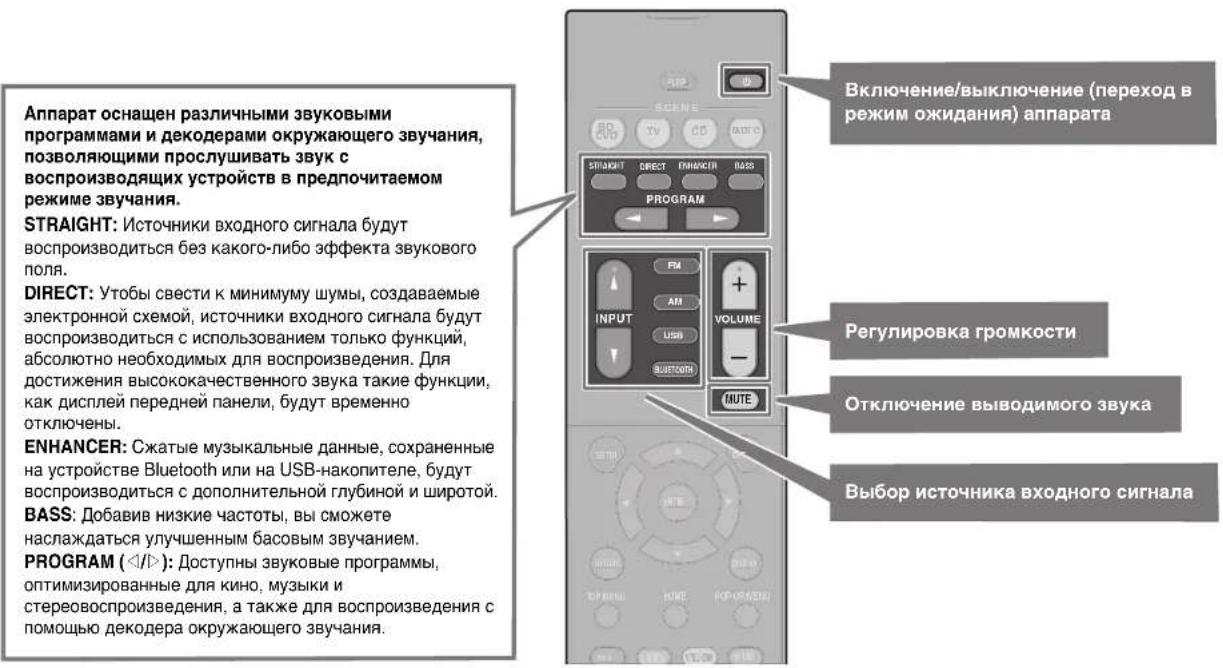

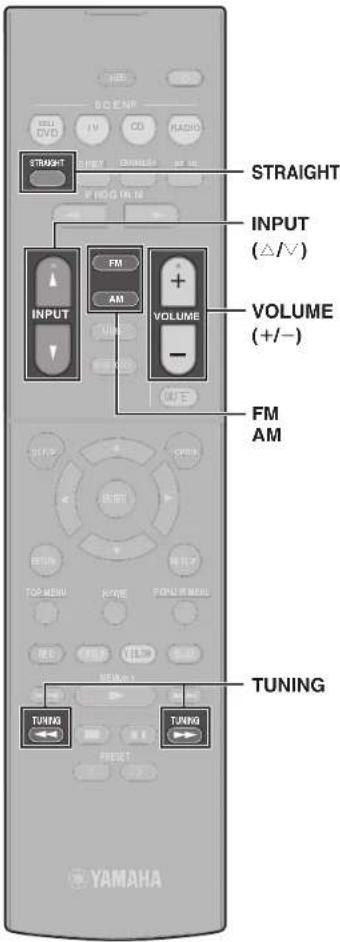

Выбор источника входного сигнала Регулировка громкости Отключение выводимого звука Включение/выключение (переход в режим ожидания) аппарата Аппарат оснащен различными звуковыми программами и декодерами окружающего звучания, позволяющими прослушивать звук с воспроизводящих устройств в предпочитаемом режиме звучания. STRAIGHT: Источники входного сигнала будут воспроизводиться без какого-либо эффекта звукового

DIRECT: Утобы свести к минимуму шумы, создаваемые электронной схемой, источники входного сигнала будут воспроизводиться с использованием только функций, абсолютно необходимых для воспроизведения. Для достижения высококачественного звука такие функции, как дисплей передней панели, будут временно

ENHANCER: Сжатые музыкальные данные, сохраненные на устройстве Bluetooth или на USB-накопителе, будут воспроизводиться с дополнительной глубиной и широтой. BASS: Добавив низкие частоты, вы сможете наслаждаться улучшенным басовым звучанием. PROGRAM (e/r): Доступны звуковые программы, оптимизированные для кино, музыки и стереовоспроизведения, а также для воспроизведения с помощью декодера окружающего звучания.100 Ru Воспроизведение BD/ DVD-диска Чтобы в полной мере ощутить объемный звук, выдаваемый аппаратом, рекомендуется воспроизводить многоканальные звукозаписи (5.1 каналов или больше).

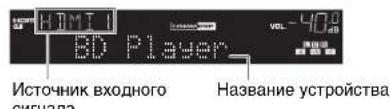

Включите BD/DVD-проигрыватель. 2 Несколько раз нажмите INPUT (q/w) для выбора “HDMI 1”. Может отображаться название подключенного устройства, например “BD player”. 3 Начните воспроизведение на BD/ DVD-проигрывателе. 4 Нажмите кнопку STRAIGHT, чтобы выбрать “STRAIGHT”. ПримечаниеКогда включен режим “STRAIGHT” (прямое декодирование), каждая колонка воспроизводит аудиосигнал каждого канала напрямую (без обработки звукового поля). 5 Нажмите кнопку VOLUME для регулировки громкости. ПримечаниеЕсли звук не слышен или не выводится через определенную колонку, см. “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ” в документе Руководство пользователя. Прослушивание FM/AM-

1 Нажмите FM или AM, чтобы выбрать “TUNER” в качестве источника входного сигнала. 2 Нажмите TUNING для установки

Нажмите и удерживайте эту кнопку приблизительно секунду для автоматического поиска станций.“TUNED” загорается при приеме аппаратом сигнала FM/AM-радиостанции.При приеме аппаратом стереофонического FM-радиосигнала загорается “STEREO”.MUTEENHANCERSTEREOTUNEDSLEEP ECO CHARGE ADAPTIVE DRC VIRTUAL BD Player VOL. OUT Источник входного сигналаНазвание устройстваУстановка шага настройки частоты (только модели для Азии, Тайваня, Бразилии и Центральной и Южной Америки)Заводскими установками для шага частоты являются значе-ния в 50 кГц для FM и 9 кГц для AM.В зависимости от страны или региона можно установить шаг настройки частоты 100 кГц для FM и 10 кГц для AM.1 Переведите аппарат в режим ожидания.2 Удерживайте STRAIGHT на передней панели и нажмите z.3 Несколько раз нажмите кнопку PROGRAM на передней панели, чтобы выбрать “TU”.4 Нажмите кнопку STRAIGHT на передней панели, чтобы выбрать “FM100/AM10”.5 Нажмите z, чтобы перевести аппарат в режим ожида-ния, а затем включите его снова.ENHANCERLINKECOMASTEROUT2-ResHiYPAOVOL.A-DRCSLEEP

AMRu 101 Функция SCENE Источники входного сигнала аппарата и настройки, назначенные клавишам SCENE, можно выбрать одним касанием (функция SCENE). При нажатии кнопки SCENE аппарат автоматически включится, если он был в режиме ожидания.По умолчанию каждой клавише назначены следующие настройки SCENE.Сохранение сценыНастройки, назначенные каждой клавише SCENE по умолчанию, могут быть изменены в соответствии с индивидуальными предпочтениями.1. Воспроизведите источник входного сигнала.2. Примените настройки для функций, например, звуковых программ и Compressed Music Enhancer.3. Нажмите и удерживайте клавишу SCENE до появления “SET Complete” на дисплее передней панели. Воспроизведение музыки, сохраненной на устройстве Bluetooth

1 Нажмите BLUETOOTH, чтобы выбрать в качестве источника входного сигнала “Bluetooth”. 2 Удерживайте кнопку MEMORY более 3 секунд. На дисплее передней панели появится индикация “Searching…”. 3 Включите на устройстве функцию BLUETOOTH и выберите название модели аппарата из списка устройств BLUETOOTH на устройстве. Если потребуется пароль, введите “0000”.После установления подключения на дисплее передней панели загорится индикатор . 4 На устройстве Bluetooth выберите песню и начните воспроизведение. ПримечаниеЗвук, воспроизводимый через аппарат, может передаваться на беспрово-дные колонки или наушники Bluetooth (кроме случая, когда в качестве источника входного сигнала аппарата выбрано Bluetooth). См. “Использо-вание аудиосигнала с помощью колонок/наушников Bluetooth” в Руковод-ство пользователя для получения дополнительной информации.Кнопка SCENE HDMI1 AUDIO1 AUDIO2 TUNERЗвуковая про-граммаMOVIE (Sci-Fi)STRAIGHT STRAIGHTSTEREO (5ch Stereo)Compressed Music EnhancerВыкл. Вкл. Выкл. Вкл.Связанное воспро-изведение для функции SCENEВкл. Вкл. Выкл. Выкл.

SCENEBLUETOOTHMEMORY102 Ru Воспроизведение музыки, сохраненной на флэш-накопителе USB 1 Подключите флэш-накопитель USB к гнезду USB. ПримечаниеФлэш-накопитель USB следует подключить непосредственно к гнезду USB. Не используйте удлинитель. 2 Нажмите USB, чтобы выбрать в качестве источника входного сигнала “USB”. На телевизоре отобразится экран просмотра. 3 Кнопками курсора выберите нужный элемент и нажмите ENTER. При выборе песни начнется ее воспроизведение и появится экран воспроизведения. Основные операции

В этом разделе приведено описание основных операций меню Опция. Меню Опция можно использовать для настройки функций воспроизведения аппарата в соответствии с источником входного сигнала. 1 Нажмите клавишу OPTION. Меню Опция также отображается на экране телевизора. 2 Кнопками курсора выберите нужный элемент и нажмите ENTER. 3 Выберите настройку с помощью клавиш курсора. 4 Нажмите клавишу OPTION. Для получения дополнительной информации см. “Настройка параметров воспроизведения для различных источников воспроизведения (меню Опция)” в документе Руководство пользователя. AUX STRAIGHT RADIO AUDIO USB Флэш-накопитель USB ENHANCER LINK ECO MASTER OUT

USB OPTIONENTERКлавиши курсораRu 103 Основные операции меню Настройка В этом разделе приведено описание основных операций меню Настройка. Меню Настройка можно использовать для подробной настройки функций

1 Нажмите клавишу SETUP. 2 С помощью клавиш курсора выберите меню и нажмите ENTER. 3 Кнопками курсора выберите нужный элемент и нажмите ENTER. 4 С помощью клавиш курсора выберите настройку и нажмите ENTER. 5 Нажмите клавишу SETUP. Для получения дополнительной информации см. “Настройка различных функций (меню Настройка)” в документе Руководство пользователя. TUNINGPRESETMUTETUNINGMEMORYTOP MENUHOME POP-UP/MENU DISPLAYRETURN SETUP OPTION

курсора104 Ru Поиск и устранение неисправностей При возникновении проблемы сначала проверьте следующее: Если аппарат функционирует неправильно, проверьте следующее.

• кабели питания аппарата, телевизора и воспроизводящих устройств (таких, как BD/DVD-проигрыватели) надежно подключены к настенным розеткам переменного тока;

• аппарат, сабвуфер, телевизор и воспроизводящие устройства (такие, как BD/DVD-проигрыватели) включены;

• штекеры каждого кабеля надежно вставлены в гнезда каждого устройства. При отсутствии проблем с питанием и кабелями см. инструкции, приведенные в таблице ниже. Если неисправность не указана в таблице или инструкции не помогли, выключите аппарат, отсоедините кабель питания и обратитесь к ближайшему авторизованному дилеру или в сервисный центр Yamaha. Возможная неисправность Возможная причина Метод устранения Питание не включается. Схема защиты сработала 3 раза подряд. Когда аппарат находится в таком состоянии, при попытке включения питания на передней панели будет мигать индикатор режима ожидания. В качестве меры предосторожности возможность включения питания заблокирована. Обратитесь к ближайшему дилеру или в сервисный центр Yamaha для проведения ремонта. Питание немедленно отключается (режим ожидания). Аппарат был включен, когда кабель колонки находился в закороченном состоянии. Скрутите оголенные провода каждой колонки и заново подключите к аппарату и колонкам (c. 92). Аппарат не отвечает. Завис внутренний микрокомпьютер из-за воздействия сильного электрического напряжения от внешних источников (например, молнии или сильного статического электричества) или из-за падения напряжения электропитания. Удерживайте кнопку z на передней панели более 10 секунд, чтобы выполнить инициализацию и перезагрузку аппарата. (Если проблема не устранена, отключите кабель питания от розетки переменного тока и подключите снова.) Отсутствует звук. Выбран неправильный источник входного сигнала. Выберите соответствующий источник входного сигнала с помощью клавиш выбора входного сигнала. На вход поступают сигналы, которые аппарат не может воспроизвести. Аппарат не может воспроизводить некоторые форматы цифровых аудиосигналов. Чтобы проверить формат входящего аудиосигнала, используйте “Инф. с сигнале” в меню “Опция” (c. 102). Для получения подробной информации см. “Проверка информации о видео-/аудиосигналах” в документе Руководство пользователя.Ru 105 Через какую-либо из колонок не воспроизводится звук . Источник воспроизведения не содержит сигналов канала. Используйте “Инф. с сигнале” в меню “Опция” (c. 102) для проверки аудиосигнала. Для получения подробной информации см. “Проверка информации о видео-/аудиосигналах” в документе Руководство пользователя. Текущая звуковая программа/декодер не использует

Используйте “Тест сигнал” в меню “Настройка” (c. 103) для проверки выходного сигнала колонки. Для получения подробной информации см. “Вывод тестовых сигналов” в документе Руководство пользователя. Аудиовыход через колонку отключен. Выполните YPAO (c. 97). Воспользуйтесь функцией “Конфигурация” в меню “Настройка” для изменения настроек колонок. Для получения подробной информации см. “Настройка параметров колонок” в документе Руководство пользователя. Не поступает звук из сабвуфера. Источник воспроизведения не содержит LFE или низкочастотных сигналов. Включите функцию Extra Bass с помощью клавиши BASS (c. 99). Выход через сабвуфер отключен. Выполните YPAO (c. 97). Для параметра “Сабвуфер” в меню “Настройка” установите значение “Использование” (c. 103). Для получения подробной информации см. “Настройка использования сабвуфера” в документе Руководство пользователя. Нет видео. Выбран другой источник входного сигнала на аппарате. Выберите соответствующий источник входного сигнала с помощью клавиш выбора входного сигнала. Выбран другой источник входного сигнала на телевизоре. Выберите источник входного видеосигнала телевизора для отображения видеосигнала с аппарата. Отсутствует видеоизображение от воспроизводящего устройства, подключенного к аппарату через HDMI. Входящий видеосигнал (разрешение) не поддерживается

Для проверки информации о текущем видеосигнале (разрешении), см. “Проверка информации о видео-/аудиосигналах” в документе Руководство пользователя. Для проверки информации о видеосигналах, поддерживаемых аппаратом, см. “Совместимость сигналов HDMI” в документе Руководство пользователя. Телевизор не поддерживает HDCP (High-bandwidth Digital Content Protection). Для проверки характеристик телевизора см. инструкции по его эксплуатации. Для воспроизведения содержимого, которое требует наличия устройств с поддержкой HDCP 2.2, и телевизор, и воспроизводящее устройство должны поддерживать HDCP 2.2. Возможная неисправность Возможная причина Метод устранения106 Ru Технические характеристики В содержании данного руководства приведены последние на момент публикации технические характеристики. См. Руководство пользователя на веб-сайте Yamaha для проверки технических характеристик, отличных от описанных выше, и получения последней информации об аппарате. Bluetooth Поддерживаемый профиль A2DP Поддерживаемый кодек SBC Версия Bluetooth Вер. 2.1+EDR Беспроводной вывод Bluetooth Класс 2 Максимальное расстояние

10 м без препятствий Поддерживаемый метод защиты содержимого SCMS-T

Диапазон настройки Модели для США и Канады [FM] от 87,5 МГц до 107,9 МГц [AM] от 530 кГц до 1710 кГц Только модели для Азии, Тай- ваня, Бразилии и Центральной и Южной Америки [FM] от 87,5/87,50 МГц до 108,0/ 108,00 МГц [AM] от 530/531 кГц до 1710/ 1611 кГц Модели для Китая, Кореи, Австралии, Великобритании, Европы и России [FM] от 87,50 МГц до 108,00 МГц [AM] от 531 кГц до 1611 кГц Общие характеристики Питание Модели для США и Канады 120 В перем. тока, 60 Гц Модели для Тайваня, Бразилии и Цен- тральной и Южной Америки 110–120/220–240 В переменного тока, 50/60 Гц Модель для Китая 220 В перем. тока, 50 Гц Модель для Кореи 220 В перем. тока, 60 Гц Модель для Австралии 240 В перем. тока, 50 Гц Модели для Великобритании, Европы и

230 В перем. тока, 50 Гц Модель для Азии 220–240 В переменного тока, 50/60 Гц Потребляемая мощность 260 Вт Потребляемая мощность в режиме ожидания Режим ожидания Bluetooth ВЫКЛ HDMI Контроль ВКЛ, В режим ожидания Авто (нет сигналов) 1,2 Вт В режим ожидания ВКЛ (нет сигналов) 1,2 Вт В режим ожидания ВЫКЛ 0,2 Вт Режим ожидания Bluetooth ВКЛ HDMI Контроль ВЫКЛ, В режим ожида-

0,2 Вт HDMI Контроль ВКЛ, В режим ожидания Авто (нет сигналов) 1,2 Вт В режим ожидания ВКЛ (нет сигналов) 1,2 Вт Максимальная потребляемая

600 Вт Размеры (Ш x В x Г) 435 x 161 x 315 мм Вес 7,7 кг107
