Type de produit	Actionneur-commutateur pour système instabus EIB
Marque	Berker
Modèle	75314007
Nombre de canaux	4 canaux (modèle standard)
Alimentation	21 - 32 V DC via bus instabus EIB
Puissance absorbée	150 mW typique
Largeur de montage	72 mm (4 modules)
Température ambiante	-5 °C à +45 °C
Température de stockage	-25 °C à +70 °C
Tension commutée (sorties A1-A4)	230 V CA / 400 V CA
Courant de coupure (230 V CA)	16 A / AC1 ; 10 A / AC3
Puissance de coupure (lampes incandescentes)	2500 W
Type de contact	Travail libre de potentiel (μ-contact)
Fonctions principales	Commutation de charges électriques via bus EIB ; indicateurs de position de commutation ; actionnement manuel des relais
Connexion bus	Borne instabus
Connexion secteur	Borne à fils 1,5-4 mm² (fil unique) ou 0,75-4 mm² (multibrins)
Sécurité	Installation par un électricien qualifié ; déconnecter l'alimentation avant intervention
Entretien et nettoyage	Ne pas nettoyer avec des produits agressifs ; utiliser un chiffon sec
Pièces détachées et réparabilité	Non spécifié ; contacter le SAV Berker
Informations générales	Conforme aux directives EIBA ; nécessite un logiciel pour la configuration

FOIRE AUX QUESTIONS - 75314007 BERKER

Comment installer l'actionneur-commutateur Berker 75314007 ?

L'installation doit être réalisée par un électricien qualifié. Déconnectez l'alimentation secteur avant toute intervention. Raccordez le bus instabus EIB à la borne bus (①) et les consommateurs aux sorties selon le schéma de câblage. Glissez le recouvrement sur les bornes de bus jusqu'à l'enclenchement audible.

Quels types de charges peut-il commuter ?

Il peut commuter des charges résistives, inductives et capacitives. Pour les lampes incandescentes : 2500 W, les lampes fluorescentes compensées en parallèle : 1300 W / 140 μF, les transformateurs Tronic : 1300 VA. Les sorties A5-A8 ont des puissances réduites.

Comment utiliser la commande manuelle ?

Les indicateurs de position de commutation (②) servent également de boutons pour actionner manuellement les relais, indépendamment du bus EIB. Appuyez sur l'indicateur pour commuter la sortie correspondante. Note : pour les modèles charge C, les indicateurs sont inversés.

Que faire si l'appareil ne répond pas ?

Vérifiez d'abord l'alimentation 21-32 V DC sur le bus instabus. Vérifiez les connexions et l'état du logiciel de paramétrage. Si le problème persiste, contactez le service après-vente Berker en fournissant la description du défaut.

Peut-on brancher des phases différentes sur les sorties ?

Oui, l'appareil permet le branchement de phases différentes (L1, L2, L3) sur les sorties, à condition de respecter les tensions maximales (230 V CA ou 400 V CA selon les sorties). Ne pas brancher de moteurs triphasés.

Quelle est la différence entre un actionneur standard et un actionneur charge C ?

L'actionneur charge C est spécialement conçu pour les charges capacitives (par exemple lampes fluorescentes avec compensation) et supporte des courants de mise en circuit élevés. Ses indicateurs de position sont inversés pour des raisons constructives.

Comment configurer l'appareil avec le logiciel instabus ?

L'appareil nécessite un logiciel certifié EIBA (base de données produits Berker) pour charger les paramètres. Les informations détaillées sur le logiciel et les fonctionnalités sont disponibles dans la base de données des produits du fabricant.

Quelles sont les dimensions de l'appareil ?

La largeur de montage est de 72 mm (4 modules). Pour les actionneurs 8 canaux charge C, la largeur est de 144 mm. Consultez la notice pour les dimensions exactes.

Comment entretenir l'actionneur-commutateur ?

Aucun entretien particulier n'est nécessaire. Nettoyez l'appareil avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques ou de liquides. Assurez-vous que l'appareil reste sec.

L'appareil est-il garanti ?

Oui, Berker prête garantie dans le cadre de la législation en vigueur. En cas de défaut, envoyez l'appareil en port payé au service après-vente central avec une description du défaut. Le marquage CE est un signe de libre circulation, non une garantie de qualité.

MODE D'EMPLOI 75314007 BERKER

Actionneur commutateur 4 canaux

Actionneur-commutateur 4 canaux, charge C

Actionneur-commutateur 6 canaux

Actionneur-commutateur 8 canaux

Actionneur-commutateur 8 canaux, charge C

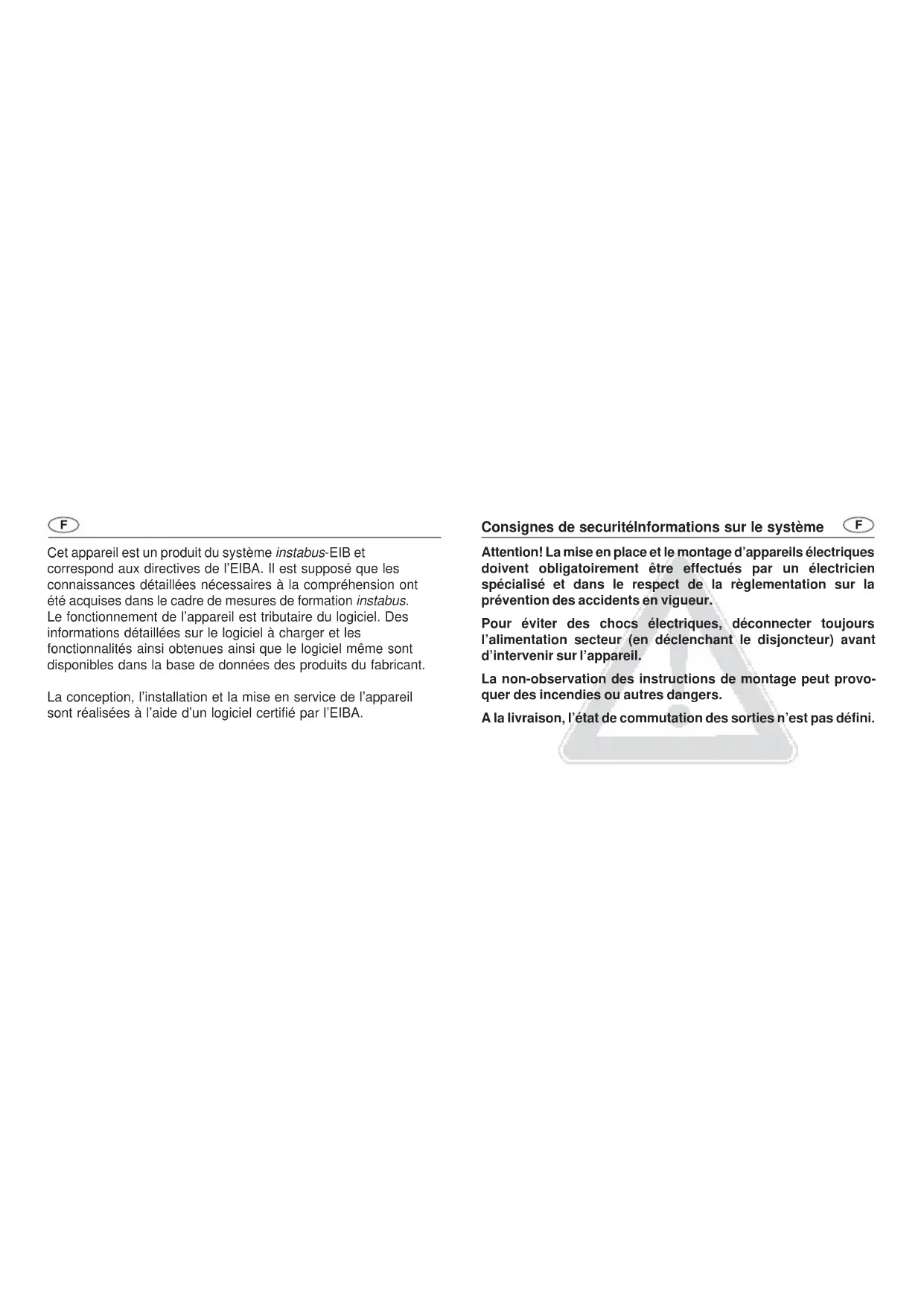

Cet appareil est un produit du système instabus-EIB et correspond aux directives de l'EIBA. Il est supposé que les connaissances détaillées nécessaires à la compréhension ont été acquises dans le cadre de mesures de formation instabus. Le fonctionnement de l'appareil est tributaire du logiciel. Des informations détaillées sur le logiciel à charger et les fonctionnalités ainsi obtenues ainsi que le logiciel même sont disponibles dans la base de données des produits du fabricant.

La conception, l'installation et la mise en service de l'appareil sont réalisées à l'aide d'un logiciel certifié par l'EIBA.

Consignes de securité Informations sur le système

F

Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé et dans le respect de la réglementation sur la prévention des accidents en vigueur.

Pour éviter des chocs électriques, déconnecter toujours l'alimentation secteur (en déclenchant le disjoncteur) avant d'intervenir sur l'appareil.

La non-observation des instructions de montage peut provoquer des incendies ou autres dangers.

A la livraison, l'état de commutation des sorties n'est pas défini.

F

Fonction

Les actionneurs-commutateurs 4 canaux, 4 canaux charge C, 6 canaux 8 canaux et 8 canaux charge C sont destinés à commuter avec leurs contacts libres de potentiel des consommateurs électriques via l'instabus EIB.

Les commandes de commutation proviennent des capteurs à touche ou des entrées binaires du système instabus EIB.

Les actionneurs-commutateurs 4 canaux, 4 canaux charge C, 8 canaux charge C et 8 canaux (sorties A1 - A4) sont pourvus d'indicateurs de la position de commutation. Ces indicateurs servent également à l'actionnement manuel des relais indépendamment de l'instabus EIB.

Les contacts de commutation des actionneurs charge C sont conçus spécialement pour des charges à caractère capacitif et leurs courants de mise en circuit élevés (v. données techniques).

Les appareils n'ont pas besoin d'alimentation supplémentaire.

Informations

F

- Les puissances de coupure maxi des sorties A1 - A4 et A5 - A8 de l'actionneur-commutateur 8 canaux sont différentes. Observez les puissances indiquées dans les caractéristiques techniques.

- En cas de commande par un télégramme centralisé, les sorties d'un actionneur commutent avec un petit retardement.

- Ne pas brancher des moteurs triphasés.

- L'actionnement des relais se fait indépendamment du bus et n'affecte pas les objets de commutation. Pour cette raison, une sortie bloquée par le logiciel peut néanmoins être commuté manuellement.

- L'utilisation des tensions 230 V et SELV sur des sorties séparées n'est pas permis.

F

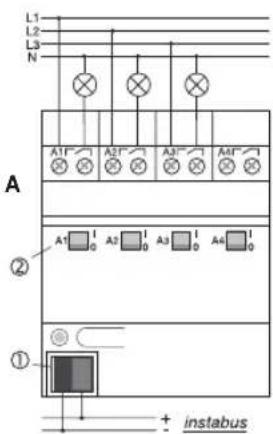

Actionneur-commutateur 4 canaux (fig. A), actionneur-commutateur 4 canaux charge C (fig. B).

Le branchement du bus se fait à la borne bus ①.

Les états de commutation des relais sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais indépendamment du EIB.

Important: Observez que les indicateurs de la position de commutation ② de l'actionneur à charge C (à droite dans la fig.) sont invertis pour des raisons constructives.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

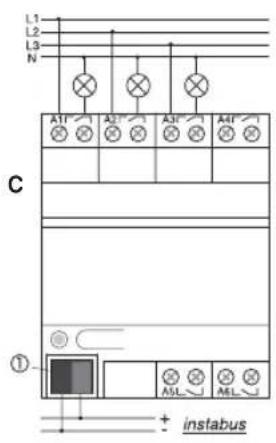

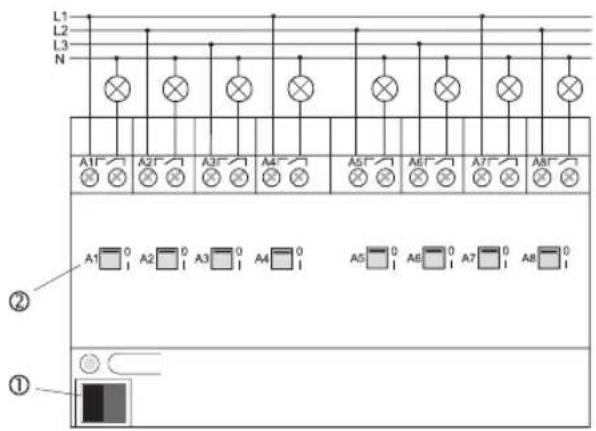

Actionneur-commutateur 6 canaux (fig. C), actionneur-commutateur 8 canaux (fig. D).

Le branchement du bus se fait à la borne bus ①.

Dans l'actionneur-commutateur 8 canaux les états de commutation des relais des sorties A1 - A4 sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais des sorties A1 - A4 de l'actionneur-commutateur 8 canaux indépendamment du EIB.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

ConnexionConnexion

F

Actionneur-commutateur 8 canaux charge C (fig. E).

Le branchement du bus se fait à la borne bus ①.

Dans l'actionneur-commutateur 8 canaux, les états de commutation des relais sont visualisés par les indicateurs de la position de commutation ②. Les indicateurs servent en même temps à l'actionnement manuel des relais indépendamment du EIB.

Important: Pour des raisons constructives, les indicateurs de la position de commutation ② de l'actionneur à charge C sont invertis.

Le branchement se fait selon le schéma.

Les appareils permettent le branchement de phases différentes.

F

Recouvrement

F

Glisser le recouvrement (les conducteurs bus sortant vers le bas) sur les bornes de bus (fig. F) jusqu'à ce qu'il s'enclenche audiblement. Pour enlever le recouvrement, bouger latéralement et retirer (fig. G).

Caractéristiques techniques

F

Caractéristiques générales

Alimentation instabus EIB : 21 - 32 V DC

Puissance absorbée instabus EIB :150 mW typiquement

Connexion instabus EIB : borne instabus

Connexion secteur : borne à fis

1,5 – 4 mm² fil unique ou 2 x 1,5 – 2,5 mm² fil unique 0,75 – 4 mm² fil multibrins sans embouts de câblage 0,5 – 2,5 mm² fil multibrins avec embout de câblage

F

Caractéristiques générales

Type de contact sorties : travail libre de potentiel (μ-contact)

Température ambiante : -5 °C ... +45 °C

Température de stockage : -25 °C ... +70 °C

Largeur de montage

actionneur-commutateur

8 canaux charge C seulement: : 144 mm (modules

tous les autres actionneurs : 72 mm (4 modules)

Caractéristiques techniquesCaractéristiques techniques

Sorties actionneur-commutateur 4 canaux et 8 canaux (sorties A1 - A4)

Tension commutée : 230 V C.A. 400 V C.A.

Courant de coupure à 230 V C.A: : 16 A / AC1; 10 A / AC3

Courant de coupure à 400 V C.A. : 10 A / AC1; 6 A / AC3

Puissance de coupure

lampes incandescentes : 2500 W

lampes fluorescentes

non compensées : 2500 W

compensées en parallèle : 1300 W / 140 μF

lampes halogène 230 V: : 2500 W

lampes halogène TBT: : 500 VA

transformateurs Tronic : 1300 VA

F

Sorties actionneur-commutateur 4 canaux et 8 canaux (sorties A5 – A8)

Tension commutée : 230 V C.A.

Courant de coupure à 230 V C.A. : 6 A / AC1

Puissance de coupure

lampes incandescentes : 1000 W

lampes fluorescentes

non compensées, cos φ= 0,5 : 500 W

compensées en parallèle, cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

couplage duo, cos φ = 1 : 1000 W

Ballast électronique Siemens

lampe fluo 58 W : 10 unités

lampe fluo 36 W : 15 unités

lampe fluo 18 W : 15 unités

Caractéristiques techniquesCaractéristiques techniques

Sorties actionneur-commutateur 4 canaux charge C et 8 canaux charge C

Tension commutée : 230 V C.A. 400 V C.A.

Courant de coupure à 230 V C.A. : 16 A / AC1; 10 A / AC3

Courant de coupure à 400 V C.A. : 10 A / AC1; 6 A / AC3

Puissance de coupure

lampes incandescentes, halogène 230 V : 3680 W

lampes halogène TBT : 2000 VA

transformateurs Tronic : 2500 W

lampes fluorescentes

non compensées, cos φ= 0,5 : 3680 W

compensées en parallèle, cos φ = 1 : 2500 W / 200 μF

couplage duo, cos φ = 1 : 2 x 3680 W

Lampes à vapeur de mercure / sodium

non compensées; compensées en parallèle : 3680 W / 200 μF

Sous réserve de modifications techniques

F

Prestation de garantie

Nous prêtons garantie dans le cadre de la législation en vigueur.

Veuillez envoyer l'appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut:

Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
