Type de produit	Actionneur KNX 8 sorties (commutateur)
Marque	Berker
Modèle	75318102
Tension d'alimentation	30 V TBTS
Consommation typique sur le bus KNX	15,2 mA
Consommation au repos sur le bus KNX	8,6 mA
Encombrement	6 x 17,5 mm (6 modules)
Plage de température de fonctionnement	-5°C à +45°C
Plage de température de stockage	-20°C à +70°C
Pouvoir de coupure	4 A AC1 (230 V~)
Courant maximal admissible par appareil	32 A
Cadence de commutation maximale à pleine charge	6 cycles/min
Mode d'installation	Rail DIN
Altitude de fonctionnement	< 2000 m
Degré de pollution	2
Catégorie de surtension	III
Protection en amont	Disjoncteur 10 A
Média de communication	KNX TP1
Mode de configuration	S-Mode
Fonctions principales	Tout ou rien, volet/store, commande manuelle locale
Sécurité	Installation par électricien qualifié selon normes TBTS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - 75318102 BERKER

Comment installer l'appareil ?

L'installation doit être réalisée par un installateur électricien qualifié, conformément aux normes d'installation en vigueur. Respectez les règles d'installation TBTS et ne dépassez pas la charge maximale admissible.

Comment réaliser l'adressage physique ?

Appuyez sur le bouton poussoir lumineux d'adressage physique (repère ④) pour activer l'adressage. Le voyant s'allume lorsque le bus est présent et que le produit est en mode adressage physique.

Que signifient les voyants d'état ?

Les voyants (repère ②) indiquent l'état des relais de sortie : allumé signifie relais fermé. Un clignotement permanent des voyants indique le chargement d'un logiciel d'application inapproprié.

Comment utiliser le mode manuel ?

Placez le commutateur Auto/Manu (repère ①) en position 'Manu'. Les boutons poussoirs (repère ③) permettent alors de commander les charges raccordées aux sorties. En position 'Auto', les boutons sont inactifs et l'appareil répond aux ordres du bus KNX.

Quelle est la charge maximale par sortie ?

Pour le modèle 75318102, le pouvoir de coupure est de 4 A AC1 sous 230 V~. Le courant total admissible par l'appareil est de 32 A. Utilisez un disjoncteur de 10 A en amont.

Puis-je connecter des charges de types différents ?

Oui, les sorties peuvent être raccordées sur des phases différentes. L'appareil supporte des charges d'éclairage (voir tableau de charges) et des ouvrants (volets roulants, stores) en fonction de la configuration.

Comment mettre à jour le logiciel ?

La programmation et la mise en service s'effectuent via le bus KNX. Les logiciels d'application et la base de données produit sont disponibles sur le site internet du fabricant.

Que faire si les voyants clignotent en permanence ?

Un clignotement continu des voyants indique le chargement d'un logiciel d'application inapproprié. Vérifiez le logiciel chargé ou téléchargez la version correcte depuis le site du fabricant.

L'appareil est-il compatible avec tous les bus KNX ?

Oui, l'appareil utilise le média de communication KNX TP1 (paire torsadée) et est configurable en mode S-Mode, compatible avec les installations KNX standard.

Comment commander des volets roulants ?

Configurez les paires de voies en mode 'volet/store' lors de la configuration. En mode manuel, utilisez les boutons poussoirs pour monter/descendre. Veillez à ne pas activer simultanément les commandes de montée et descente.

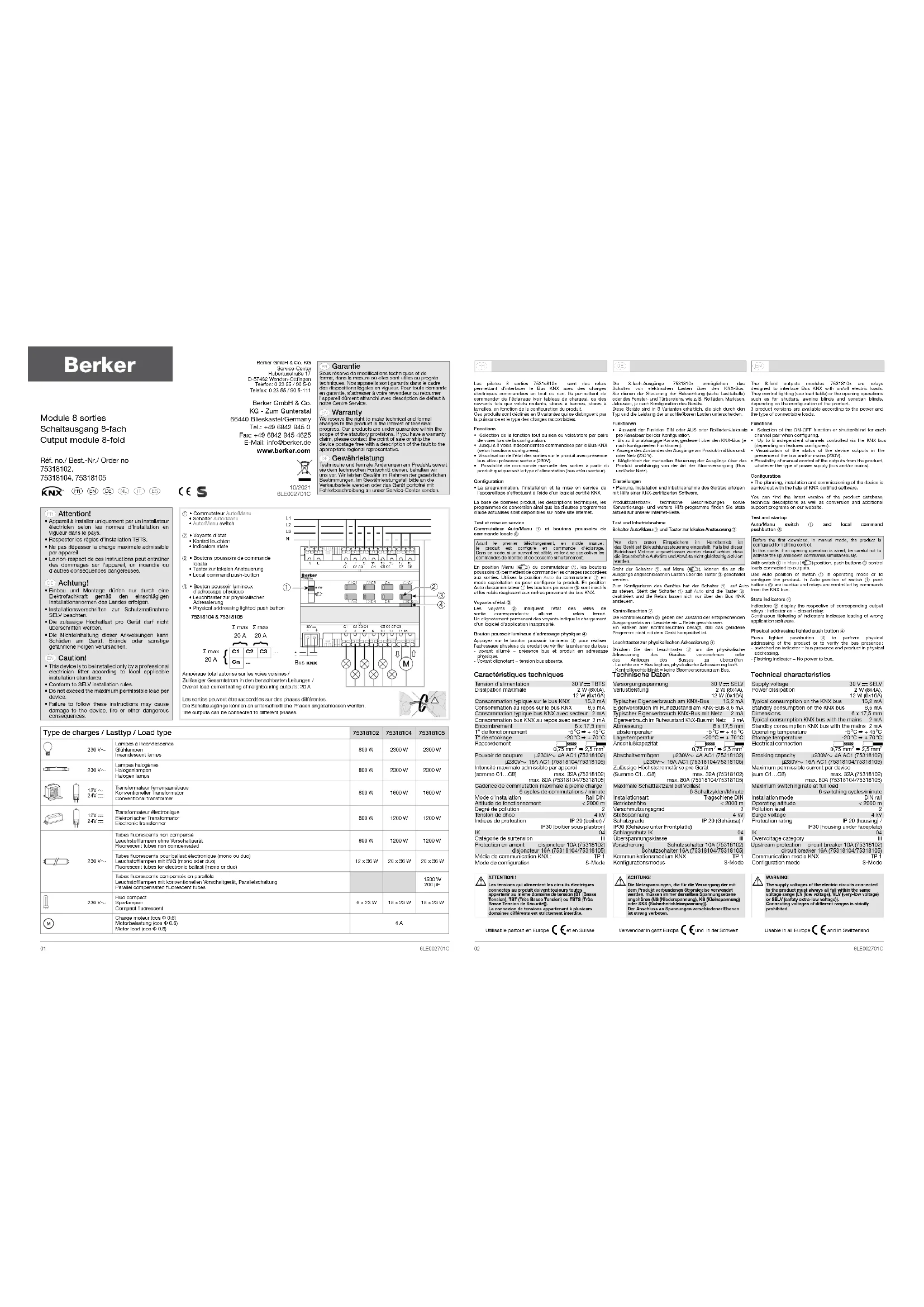

MODE D'EMPLOI 75318102 BERKER

Sous réserve de modifications techniques et de

forme, dans la mesure ou elles sont utiles au progres techniques. Nos appareils sont garantis dans le cadre

des dispositions légales en vigueur. Pour toute demande

l'appareil dûment affranchi avec description de défaut à

- Appareil à installer uniquement par un installateur électricien selon les normes d'installation en viqueur dans le pays.

- Respecter les règles d'installation TBTS. - Ne pas dépasser la charge maximale admissible par appareil

- Le non-respect de ces instructions peut entraîner des dommages sur l'appareil, un incendie ou d'autres conséquences dangereuses.

Achtung!

① • Commutateur Auto/Manu

• Schalter Auto/Mahri • Auto/Many switch

• Automona Switch

② • Voyants d'état

• Kontrollleuchter

- Indicators state

③ • Boutons poussoirs de commande

locale

④ • Bouton poussoir lumineus

d'adressage physique

Ampérage total autorisé sur les voies voisines /

Les sorties peuvent être raccordées sur des phases différentes.

Les pilotes 8 sorties 7531s810x sont des relais permettant d'interfacer le Bus KNX avec des charges électriques commandées en tout ou rien. Ils permettent de commander de l'éclairage (voir tableau de charges), ou des ouvrants tels que volets roulants, stores à bannes, stores à lamelles, en fonction de la configuration du produit. Ces produits sont déclinés en 3 variantes qui se distinguent par la puissance et le type des charges raccordables.

Fonctions

- Sélection de la fonction tout ou rien ou volet/store par paire

de voies lors de la configuration.

(selon fonctions configurées)

- Visualisation de l'état des sorties sur le produit avec présence

bus et/ou présence secteur (230V).

- Possibilité de commande manuelle des sortes à partir d'produit quelque soit le type d'alimentation (bun et/ou secteur)

Procedes que dans le type 2 émissionnel (ou de seurant).

Configuration

- La programmation, l'installation et la mise en service de

La base de données produit, les descriptions techniques, les

programmes de conversion ainsi que les d'autres programmes

d'ado actuances sont disponibles sur notre site internet.

Test et mise en service

Commutateur Auto/Manu ① et boutons poussoirs de

commande lo

Avant le premier téléchargement, en mode manuel, le produit est configuré en commande d'éclairage. Dans ce mode, si un ouvrant est câblé, veiller à ne pas activer les commandes de montée et de descente simultanément.

En position Many (5) du comptatique ① les houtons

En position m'hand (25) du commutateur ①, les boutons poussoirs 3 permettent de commander les charges raccordées aux sorties. Utilisez la position Auto du commutateur ① en mode exploitation ou pour configurer le produit. En position Auto du commutateur ① les boutons poussoirs ③ sont inactifs et les relais réagissent aux ordres provenant du bus KNX.

Vouvants d'état

Les voyants ② indiquent l'état des relais de

sortie correspondants: allume = relais ferme.

Un clignotement permanent des voyants indique le chargement d'un logiciel d'application inapproprié.

Bouton poussoir lumineux d'adressage physique ④

Appuyez sur le bouton poussoir lumineux ④ pour réaliser

l'adressage physique du produit ou vérifier la présence du bus - voyant allumé = présence bus et produit en adressage

physique.

Caractéristiques techniques

Tension d'alimentation 30 V — TRTS

2 W (8x4A)

12 W (6x16A)

Consommation typique sur le bus KNX 15.2 mA

Consommation au repos sur le bus KNX 8.6 mA

Consommation typique bus KNX avec secteur 2 mA

Consommation bus KNX au repos avec secteur 2 mA

Encombrement 6 x 17,5 mm

1° de fonctionnement -5°C = +45°C

1° de stockage -20°C ▼ +70°C

0.75 mm² → 0.5 mm²

4A AC1 (75318102)

Pouvoir de coupure μ230V-6 4A ACT (75518162)

p250V - 10A AOT (75516104/75516105) Intercité maximale admissible par appareil

intermediate maximale admissible par apparelli (comme C1, C8) may 32A (75318102)

(dominio C1...05) max. 324 (76819102) max. 804 (75319104/75319105)

Cadence de commutation maximale à pleine charge.

6 cycles de commutations / minute

Mode d'installation Rail DIN

Altitude de fonctionnement < 2000 m

Dégre de pollution 2

Catégorie de surtension III

Protection en amont disjoncteur 10A (75318102)

disioncteur 16A (75318104/75318105)

Média de communication KNX : TP 1

Mode de configuration S-Mode
