80161780 - Commutateur BERKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur de type standard, compatible avec les installations électriques domestiques.
Utilisation	Permet de contrôler l'éclairage et d'autres appareils électriques dans les habitations.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer avec un chiffon sec. En cas de dysfonctionnement, consulter un professionnel.
Sécurité	Installation conforme aux normes électriques en vigueur. Déconnecter l'alimentation avant toute intervention.
Informations générales	Produit de la marque BERKER, reconnu pour sa qualité et sa durabilité. Vérifier la compatibilité avec les autres équipements électriques avant l'achat.

FOIRE AUX QUESTIONS - 80161780 BERKER

Comment installer le commutateur BERKER 80161780 ?

Pour installer le commutateur, commencez par couper l'alimentation électrique. Démontez l'ancien commutateur si nécessaire, puis connectez les fils du nouveau commutateur en suivant les instructions fournies dans le manuel. Fixez le commutateur au mur et remettez l'alimentation électrique.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est rétablie. Assurez-vous que les fils sont correctement connectés et qu'aucun court-circuit n'est présent. Si le problème persiste, contactez un électricien qualifié.

Le commutateur est-il compatible avec les lampes LED ?

Oui, le commutateur BERKER 80161780 est compatible avec les lampes LED, mais il est recommandé de vérifier les spécifications des lampes pour s'assurer de leur compatibilité.

Comment nettoyer le commutateur ?

Pour nettoyer le commutateur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou de l'eau, car cela pourrait endommager le produit.

Le commutateur peut-il être utilisé à l'extérieur ?

Non, le commutateur BERKER 80161780 est conçu pour une utilisation en intérieur uniquement. Pour une utilisation extérieure, choisissez un modèle spécifiquement conçu pour résister aux intempéries.

Y a-t-il une garantie sur le produit ?

Oui, le commutateur BERKER 80161780 est généralement couvert par une garantie de deux ans. Vérifiez les conditions de garantie spécifiques fournies avec le produit.

MODE D'EMPLOI 80161780 BERKER

Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel, Germany 8016 17 xx, 8014 13 xx Boutons poussoirs multifonction KNX 2 touches 8016 27 xx, 8014 23 xx Boutons poussoirs multifonction KNX 4 touches 8016 37 xx, 8014 33 xx Boutons poussoirs multifonction KNX 6 touches 8016 47 xx, 8014 43 xx Boutons poussoirs multifonction KNX 8 touches 801x 1x xx Boutons poussoirs 6LE000516C sont nécessaires pour la compréhension du système. La programmation, l‘installation et la mise en service s‘eectuent à l‘aide d‘un logiciel certifié KNX. Mise en service Systemlink es fonctions précises de ces produits dépendent de la configuration et du paramé- trage. Le logiciel d‘application est disponible dans la base de données produit. La base de données produit, les descriptions techniques, les programmes de conversion ainsi d‘autres logiciels d‘assistance à jour sont disponibles sur notre site Internet. Mise en service Easylink Les fonctions précises de ces produits dépendent de la configuration et du paramé- trage. La configuration peut être réalisée par un outil de configuration dédié qui permet un paramétrage et une mise en œuvre simplifiés. Cette méthode de configuration ne peut être utilisée qu‘avec des produits compatibles Easylink. La méthode de configuration Easy- link permet, au travers d‘une interface gra- phique, une mise en œuvre simplifiée. Ainsi, des fonctions de bases pré-configurées sont aectées aux entrées et aux sorties via l‘outil de configuration. Cas d’usage typique − Exemples d’application ; MARCHE/ARRÊT de la lumière, variation, OUVERTURE/ FERMETURE des stores, sauvegarde et appel des scénarios d‘éclairage etc. − Montage sur BAU (Unité d‘Accès au Bus) encastré Caractéristiques du produit − Mise en service et programmation en Systemlink et Easylink − Fonctions du bloc bouton poussoir : commutation/variation, commande des stores, transmetteur de valeur, appel de scènes, détermination du mode de fonc- tionnement du chauage, commande forcée, commutateur à plots et fonction comparateur − Deux LEDs d‘état par touche − Voyant d‘état par bouton poussoir et couleur paramétrables − Une LED de fonctionnement blanche Fonctionnement Les fonctions des boutons poussoirs, leurs fonctionnement et l‘activation des charges peuvent être ajustés individuellement pour chaque appareil. Il faut faire la diérence entre les deux types de commande : − Commande avec un seul bouton : L‘activation/la désactivation de l‘éclai- rage ou la variation (plus clair/plus foncé) par ex. s‘eectue(nt) par alternance en appuyant successivement un bouton poussoir. − Commande à deux boutons poussoirs : Deux touches juxtaposées forment une Consignes de sécurité L‘installation et le montage d‘appareils électriques doivent être eectués uni- quement par un électricien qualifié. Les prescriptions de prévention des accidents en vigueur dans votre pays doivent être respectées. Le non-respect des consignes d‘installation peut entraîner des dommages sur l‘appareil, un incendie ou présenter d‘autres dangers. Veuillez observer les prescriptions et les normes en vigueur pour les circuits élec- triques TBTS lors de l‘installation et de la pose des câbles. Ce mode d‘emploi fait partie intégrante du produit et doit être conservé par l‘utilisa- teur final. Description de l’appareil

Fig 1: Vue de face du bloc bouton poussoir 8 touches

LED de fonctionnement

Boutons-poussoirs (le nombre dépend du modèle)

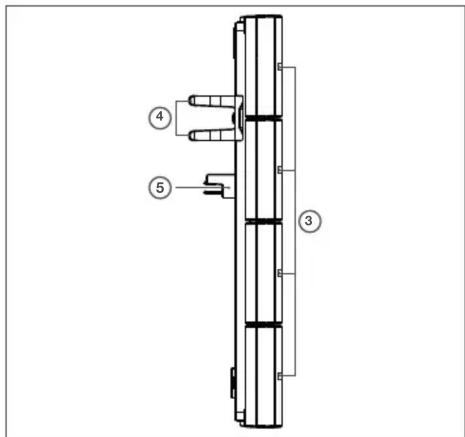

Fig 2: Vue de profil du bloc bouton poussoir 8 touches

Connecteur de branchement Fonction Information système Cet appareil est un produit du système KNX et est conforme au standard KNX. Des connaissances spécialisées détaillées dispensées par le biais de formations KNX Comment éliminer ce produit ? (déchets d’équipements électriques et électroniques). (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documenta- tion indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pou- vant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon res- ponsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le dis- tributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.02 T [phone] F [phone] [e-mail] hager.com – 10.2022

Connecter le bloc bouton poussoir. Easylink Information En ce qui concerne la mise en service en Easylink, il est néces- saire d‘enficher l‘appareil sur la BAU. Veuillez-vous référer à la description détaillée du module de service Easylink pour obtenir des informations sur la configuration de l‘ins- tallation. Annexes Caractéristiques technique Média de communication KNX ..................... TP 1 Mode de mise en service .....Systemlink, Easylink Tension nominale ...........s 21 … 32 V TBTS KNX Courant absorbé KNX .........................typ. 20 mA Puissance absorbée ......................... typ. 150mW Type de raccordement KNX ...Interface utilisateur Indice de protection ...................................... IP20 Classe de protection ..........................................III Température de fonctionnement ...... -5 … +45 °C Température de stockage/transport -20 … +70 °C Que faire, si ? Pas de communication bus Cause : Le bouton poussoir ne convient pas au de la BAU programmé. Les voyants d‘état à LED clignotent en rouge. Remplacer le bouton poussoir ou eectuer une nouvelle programmation de la BAU. Accessoires BAU encastré 8004 00 01 Intercalaire avec Q.x9498 xx xx porte-étiquette Garantie Sous réserve de modifications techniques et de forme, dans la mesure où elles sont utiles au progrès techniques. Nos appareils sont garantis dans le cadre des dispositions légales en vigueur. Pour toute demande en garantie, s’adresser à votre revendeur.

Touches avec intercalaire avec porte- étiquette

Bloc bouton poussoir

Plaque décorative (non fournie)

Bouton poussoir lumineux d’adressage physique

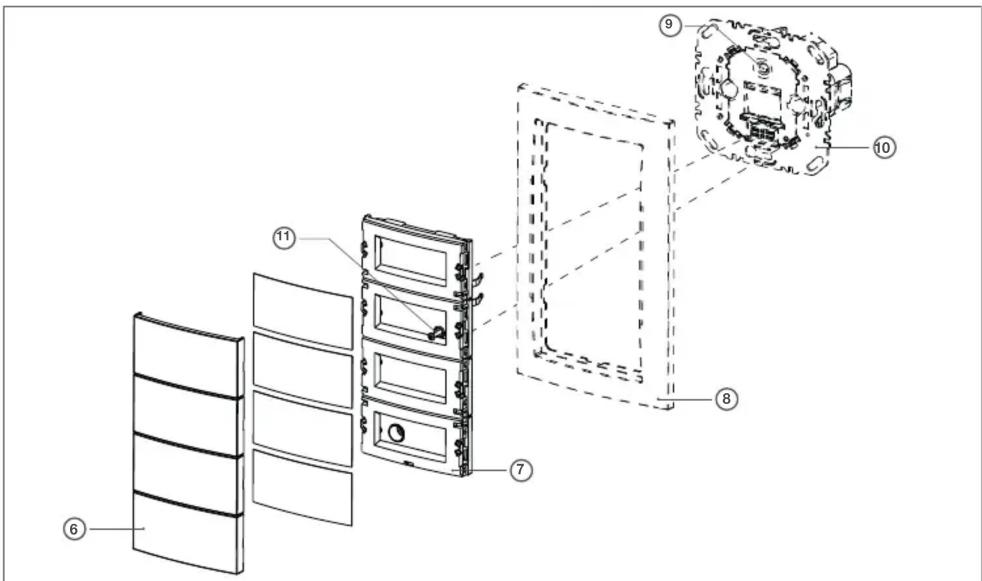

Insérer le bloc boutons poussoirs (7) avec la plaque décorative (8) sur la BAU (10) jusqu‘à ce que les clips de fixation soient verrouillés. Veillez à bien introduire les contacts du connecteur du module dans l‘interface utilisateur (5). Les deux appareils sont connectés électriquement via via connecteur de branchement.

Verrouiller l‘ensemble à l‘aide de la vis antivol (11) si souhaité.

Clipser les enjoliveurs de bouton pous- soir (6) sur le bloc boutons poussoirs (7). Démontage

Retirer le bloc boutons poussoirs (10) de la BAU. Mise en service Systemlink - Télécharger le logiciel d‘application Etant donné que le logiciel d‘application est chargé dans la BAU, le chargement du logiciel d‘application peut avoir lieu en même temps que l‘attribution de l‘adresse physique de la BAU. Si cela n‘est pas le cas, la programma- tion peut également se faire ultérieurement.

Charger le logiciel d‘application dans l‘appareil. Information Le chargement d‘un logiciel d‘ap- plication incompatible vous sera signalé par le clignotement rouge des LED d‘état (3). paire fonctionnelle. Appuyer le bouton de gauche pour allumer/régler un éclairage plus clair ; appuyer le bouton de droite pour éteindre/régler un éclairage plus sombre. Utilisation de la fonction ou de la charge L‘utilisation de charges telles que l‘éclairage, les stores, etc. s‘eectue grâce aux boutons poussoirs et dépend de la programmation de l‘appareil.

Actionner un bouton poussoir La fonction mémorisée est exécutée. Information L‘impulsion activant la fonction ne dure que le temps de l‘appui du bouton. Selon les fonctions, un appui court ou prolongé peut provoquer des actions diérentes, comme par ex. commuter/varier la luminosité. Informations destinées aux électriciens Montage et branchement électrique Danger ! Choc électrique en cas de contact avec les pièces sous tension dans l‘environnement de l‘installation. Un choc électrique peut entraîner la mort!

Avant d‘intervenir sur l‘appa- reil, mettre l‘installation hors tension et recouvrir les pièces conductrices avoisinantes! Montage et raccordement de l‘appareil (figure 3) La BAU est raccordée au bus KNX et intégrée dans la boîte d‘encastrement.
