| Type de produit | Actionneur de commutation pour système Instabus EIB |
| Modèles disponibles | Double usage (2 modules, largeur 35 mm) ou quadruple usage (3 modules, largeur 52,5 mm) |
| Alimentation | Instabus EIB : 21 - 30 V DC |
| Connexion | Instabus EIB et secteur : 1 - 2,5 mm² avec cosse de câble à pointe, 1 - 1,5 mm² à fil fin |
| Puissance de coupure | Lampes incandescentes : 1000 W ; Halogène NT : 200 - 500 W ; Fluorescentes sans compensation : 500 W ; Coupage en duo : 1000 W ; Compensation parallèle : 2 x 58 W |
| Température ambiante | -5 °C à +45 °C |
| Température de stockage | -25 °C à +70 °C |
| Indice de protection | IP 20 |
| Fonctions principales | Commutation indépendante de deux ou quatre groupes de charges via palpeurs, capteurs infrarouges ou entrées binaires Instabus EIB |
| Installation | Réservée à un électricien qualifié ; déconnecter l'alimentation secteur avant intervention |
| Entretien et nettoyage | Aucun entretien spécifique requis ; nettoyer avec un chiffon sec si nécessaire |
| Sécurité | Respecter la réglementation sur la prévention des accidents ; le non-respect peut provoquer des incendies ou chocs électriques |
| Informations générales | Produit du système Instabus EIB conforme aux directives EIBA ; nécessite un logiciel certifié pour la mise en service |
FOIRE AUX QUESTIONS - 75312004 BERKER
Questions des utilisateurs sur 75312004 BERKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice 75312004 - BERKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 75312004 de la marque BERKER.

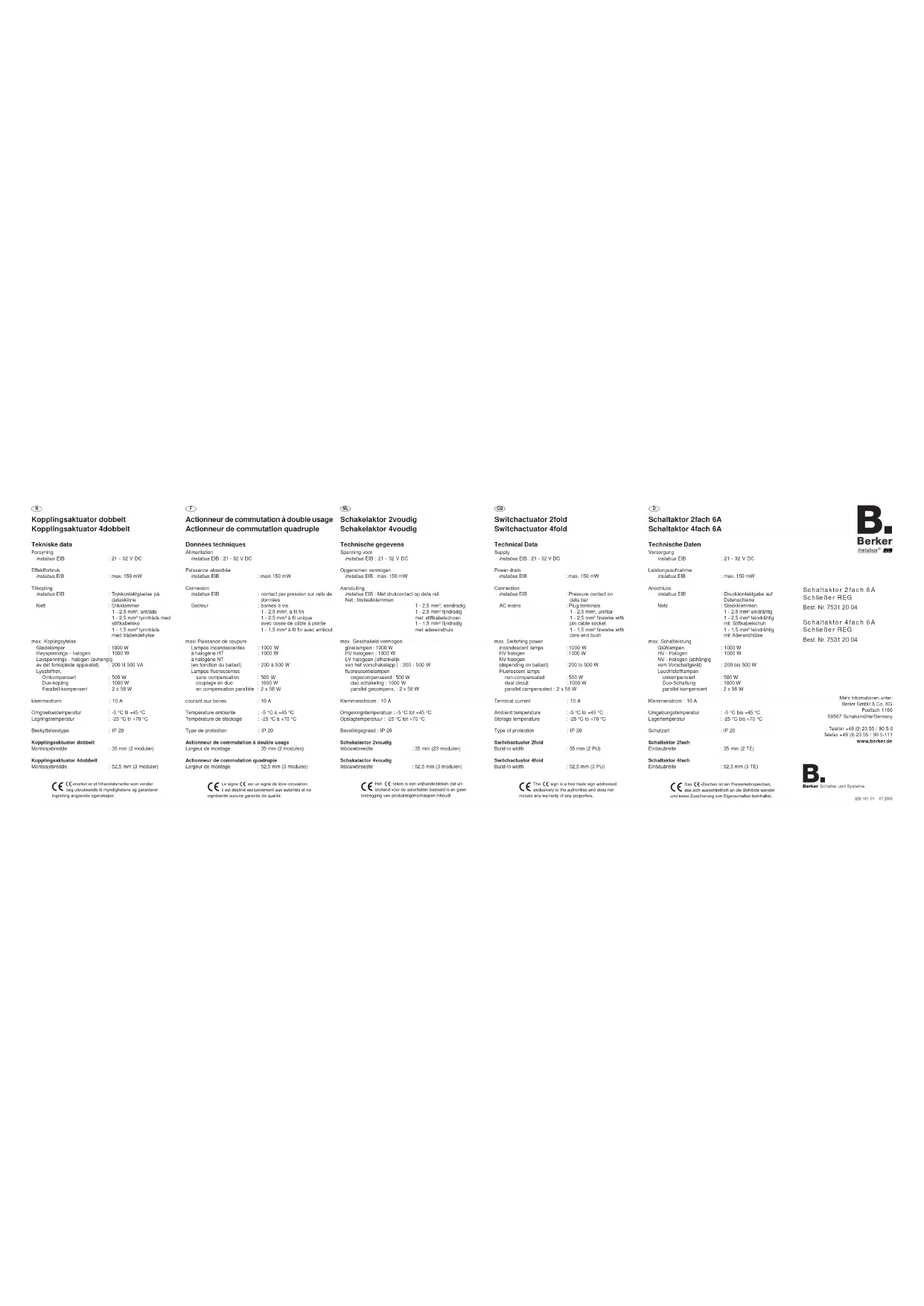

MODE D'EMPLOI 75312004 BERKER
Actionneur de commutation à double usage
Actionneur de commutation quadruple
2. 本报告书摘要
Donnees
Alimentation
Instabus LID : 21 - SE V DC
Puissance absorbée
instabus EIB
Connexion
instabus EIB
Secteur
[Non-Text]
1 - 2,5 mm ^2 ♂
avec cosse de cable à pointe 1 - 1,5 mm² à fil fin avec ambo
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- 100
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
maxi Puissance de coupure
Lampes incandescentes : 1000 W
à halogène NT
(en fonction du ballast) : 200 à 500 W
Lampes fluorescentes
sans compensation : 500 W coupage en duo : 1000 W
en compensation parallèle : 2 x 58 W
Température ambiante : -5 °C à +45 °C
Température de stockage : -25 °C à +70 °C
Type de protection : IP 20
Actionneur de commutation à double usage L'argeur de montage : 35 mm (2 modules)
(2) 10.17.2013
Actionneur de commutation quadruple
Largeur de montage : 52,5 mm (3 modules)
Le signe CE est un signe de libre circulation:
Il est destiné exclusivement aux autorités et ne
représente aucune garantie de qualité
NL
Schakelaktor 2voudiq
Schakelaktor 4voudig
三、备查文件
Technische gegevens
Spanning voor
○ Consignes de sécurité
Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé et dans le respect de la réglementation sur la prévention des accidents en vigueur. Pour éviter des chocs électriques, déconnecter toujours l'alimentation secteur (en déclenchant le disjoncteur) avant d'intervenir sur l'appareil. La non-observation des instructions de montage peut provoquer des incendies ou autres dangers.
Informations sur le système
Cet appareil est un produit du système instabus-EIB et correspond aux directives de l'EIBA. Il est supposé que les connaissances détaillées nécessaires à la compréhension ont été acquises dans le cadre de mesures de formation instabus. Le fonctionnement de l'appareil est tributaire du logiciel. Des informations détaillées sur le logiciel à charger et les fonctionnalités ainsi obtenues ainsi que le logiciel même sont disponibles dans la base de données des produits du fabricant. La conception, l'installation et la mise en service de l'appareil sont réalisées à l'aide d'un logiciel certifié par l'EIBA.
Fonction
Un actionneur de commutation permet de commuter deux resp. quatre groupes de charges indépendamment l'un de l'autre. Les ordres de commutation sont donnés via palpeurs, capteurs infrarouges ou entrées binaires du système Instabus EIB.
La connexion de différents fils extérieurs aux canaux est autorisé.
Sous réserve de toute modification technique.
Prestation de garantie
Nous prêtons garantie dans le cadre de la législation en vigueur. Veuillez envoyer l'appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut:
Berker GmbH & Co.KG
Klagebach 38
