Tipo de producto	Actuador-conmutador para sistema instabus EIB
Marca	Berker
Modelo	75314007
Número de canales	4 canales (modelo estándar)
Alimentación	21 - 32 V CC mediante bus instabus EIB
Potencia absorbida	150 mW típica
Ancho de montaje	72 mm (4 módulos)
Temperatura ambiente	-5 °C a +45 °C
Temperatura de almacenamiento	-25 °C a +70 °C
Tensión conmutada (salidas A1-A4)	230 V CA / 400 V CA
Corriente de corte (230 V CA)	16 A / AC1 ; 10 A / AC3
Potencia de corte (lámparas incandescentes)	2500 W
Tipo de contacto	Trabajo libre de potencial (microcontacto)
Funciones principales	Conmutación de cargas eléctricas mediante bus EIB ; indicadores de posición de conmutación ; accionamiento manual de relés
Conexión bus	Borna instabus
Conexión red	Borna para cables 1,5-4 mm² (hilo único) o 0,75-4 mm² (multihilo)
Seguridad	Instalación por un electricista calificado ; desconectar la alimentación antes de intervenir
Mantenimiento y limpieza	No limpiar con productos agresivos ; usar un paño seco
Piezas de repuesto y reparabilidad	No especificado ; contactar al servicio técnico de Berker
Información general	Conforme a las directivas EIBA ; requiere software para la configuración

Preguntas frecuentes - 75314007 BERKER

¿Cómo instalar el actuador-conmutador Berker 75314007?

La instalación debe ser realizada por un electricista calificado. Desconecte la alimentación de red antes de cualquier intervención. Conecte el bus instabus EIB al borne bus (①) y los consumidores a las salidas según el esquema de cableado. Deslice la cubierta sobre los bornes de bus hasta el enclavamiento audible.

¿Qué tipos de cargas puede conmutar?

Puede conmutar cargas resistivas, inductivas y capacitivas. Para lámparas incandescentes: 2500 W, lámparas fluorescentes compensadas en paralelo: 1300 W / 140 μF, transformadores Tronic: 1300 VA. Las salidas A5-A8 tienen potencias reducidas.

¿Cómo utilizar el mando manual?

Los indicadores de posición de conmutación (②) sirven también como botones para accionar manualmente los relés, independientemente del bus EIB. Presione el indicador para conmutar la salida correspondiente. Nota: para los modelos de carga C, los indicadores están invertidos.

¿Qué hacer si el aparato no responde?

Verifique primero la alimentación 21-32 V CC en el bus instabus. Verifique las conexiones y el estado del software de parametrización. Si el problema persiste, contacte al servicio postventa de Berker proporcionando la descripción del defecto.

¿Se pueden conectar fases diferentes en las salidas?

Sí, el aparato permite la conexión de fases diferentes (L1, L2, L3) en las salidas, siempre que se respeten las tensiones máximas (230 V CA o 400 V CA según las salidas). No conectar motores trifásicos.

¿Cuál es la diferencia entre un actuador estándar y un actuador de carga C?

El actuador de carga C está especialmente diseñado para cargas capacitivas (por ejemplo, lámparas fluorescentes con compensación) y soporta corrientes de puesta en circuito elevadas. Sus indicadores de posición están invertidos por razones constructivas.

¿Cómo configurar el aparato con el software instabus?

El aparato requiere un software certificado EIBA (base de datos de productos Berker) para cargar los parámetros. La información detallada sobre el software y las funcionalidades está disponible en la base de datos de productos del fabricante.

¿Cuáles son las dimensiones del aparato?

El ancho de montaje es de 72 mm (4 módulos). Para los actuadores de 8 canales de carga C, el ancho es de 144 mm. Consulte el manual para las dimensiones exactas.

¿Cómo mantener el actuador-conmutador?

No se requiere ningún mantenimiento especial. Limpie el aparato con un paño seco y no abrasivo. No utilice productos químicos ni líquidos. Asegúrese de que el aparato se mantenga seco.

¿El aparato tiene garantía?

Sí, Berker otorga garantía en el marco de la legislación vigente. En caso de defecto, envíe el aparato con porte pagado al servicio postventa central con una descripción del defecto. El marcado CE es un signo de libre circulación, no una garantía de calidad.

MANUAL DE USUARIO 75314007 BERKER

Instrucciones de uso

instabus®

Actuador de conmutación, 4 canales Best. Nr. 7531 40 07

Actuador de conmutación, 4 canales carga capacitiva C Best. Nr. 7531 40 10

Actuador de conmutación, 6 canales Best. Nr. 7531 60 02

Actuador de conmutación, 8 canales Best. Nr. 7531 80 01

Actuador de conmutación, 8 canales carga capacitiva C Best. Nr. 7531 80 02

GB NL

E

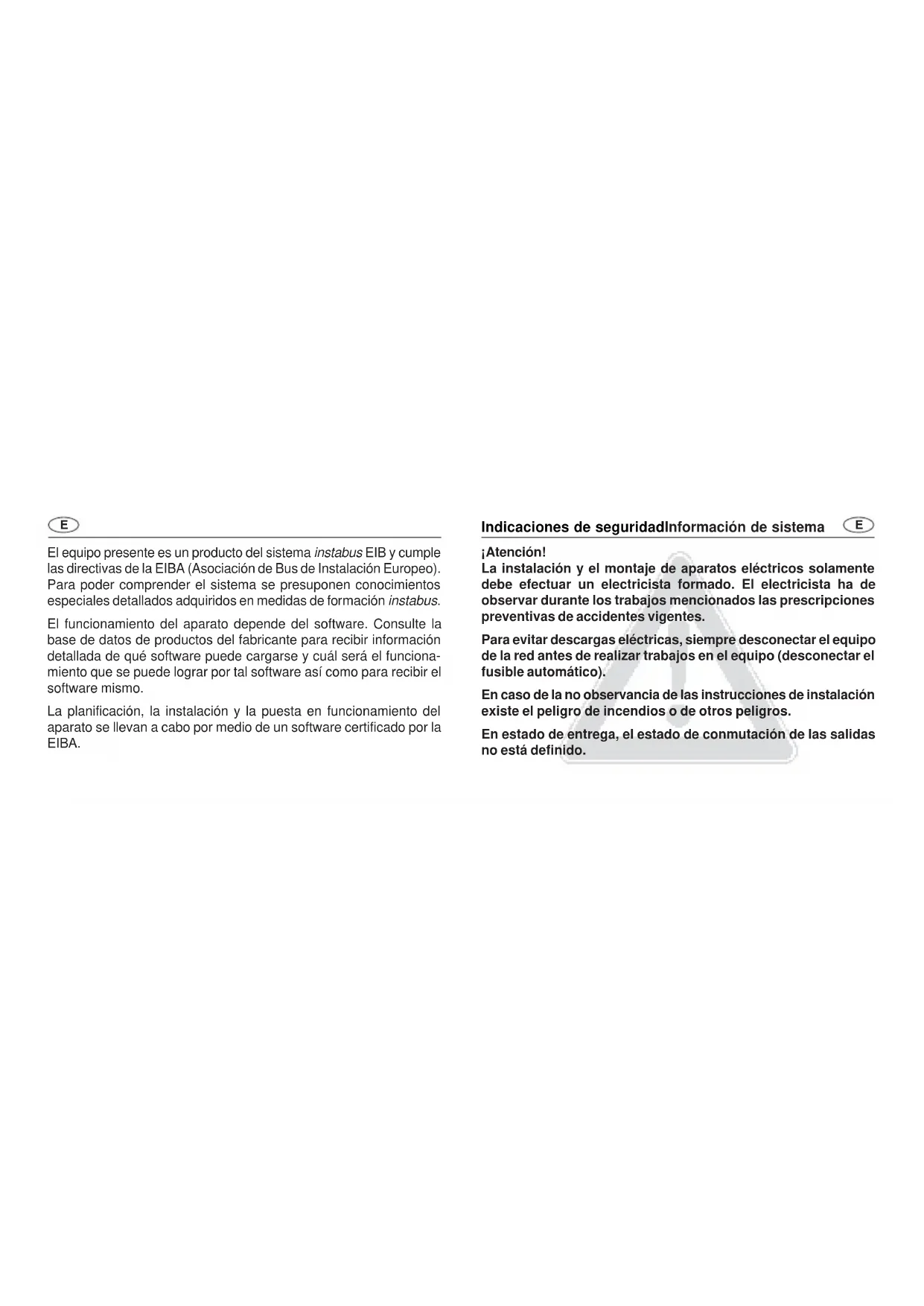

El equipo presente es un producto del sistema instabus EIB y cumple las directivas de la EIBA (Asociación de Bus de Instalación Europeo). Para poder comprender el sistema se presuponen conocimientos especiales detallados adquiridos en medidas de formación instabus.

El funcionamiento del aparato depende del software. Consulte la base de datos de productos del fabricante para recibir información detallada de qué software puede cargarse y cuál será el funcionamiento que se puede lograr por tal software así como para recibir el software mismo.

La planificación, la instalación y la puesta en funcionamiento del aparato se llevan a cabo por medio de un software certificado por la EIBA.

Indicaciones de seguridad Información de sistema

E

¡Atención!

La instalación y el montaje de aparatos eléctricos solamente debe efectuar un electricista formado. El electricista ha de observar durante los trabajos mencionados las prescripciones preventivas de accidentes vigentes.

Para evitar descargas eléctricas, siempre desconectar el equipo de la red antes de realizar trabajos en el equipo (desconectar el fusible automático).

En caso de la no observancia de las instrucciones de instalación existe el peligro de incendios o de otros peligros.

En estado de entrega, el estado de conmutación de las salidas no está definido.

E

Los actuadores de conmutación de 4 canales, de 4 canales, carga capacitiva C, de 6 canales, de 8 canales y de 8 canales, carga capacitiva C conmutan a través del instabus EIB por medio de sus contactos libres de potencial consumidores eléctricos.

Los comandos de conmutación se dan activando sensores de detección o entradas binarias del sistema instabus EIB.

Los actuadores de conmutación de 4 canales, de 4 canales, carga capacitiva C, de 8 canales, carga capacitiva C y de 8 canales (salidas A1 - A4) cuentan con indicadores de la posición de conmutación. Se usan al mismo tiempo para la activación manual de los relés independientemente del instabus EIB.

Los contactos de conmutación de los actuadores de conmutación de carga capacitiva C, están concebidos especialmente para cargas de caracter capacitivo y, debido a eso, para corrientes de conexión altas (véanse los datos técnicos).

NotasFuncionamiento

E

• Las potencias de conmutación máximas de las salidas A1 - A4 y A5 - A8 del actuador de conmutación de 8 canales son diferentes. Observen las indicaciones en los datos técnicos.
• Las salidas de relé de un actuador conmutan con un corto retraso al estar activado por un telegrama central.
• No conectar motores de corriente trifásica.
• La activación manual de los relés no depende del bus y no se toma en los objetos de conmutación. Así, es posible conmutar una salida a mano aunque está bloqueado por el software.
• No está permitido la aplicación de 230 V y SELV a diferentes salidas de un actuador.

E

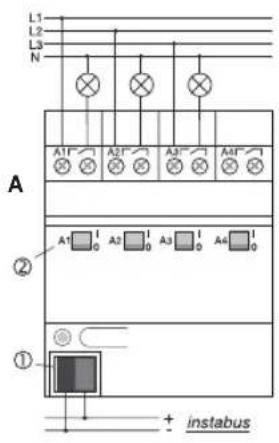

Actuador de conmutación de 4 canales (figura A), actuador de conmutación de 4 canales, carga capacitiva (figura B).

La conexión al bus se efectúa por el borne de conexión al bus ①.

Los estados de conmutación de los relés se indican por los indicadores de la posición de conmutación ②. Se usan al mismo tiempo para la activación manual de los relés independientemente del EIB.

Nota: Observe que, en el actuador de carga (en la figura a la derecha), los indicadores de posición de conmutación ② están invertidos por razones de la construcción.

La conexión se lleva a cabo según el esquema de conexiones.

Pueden conectarse diferentes conductores exteriores en los aparatos.

E

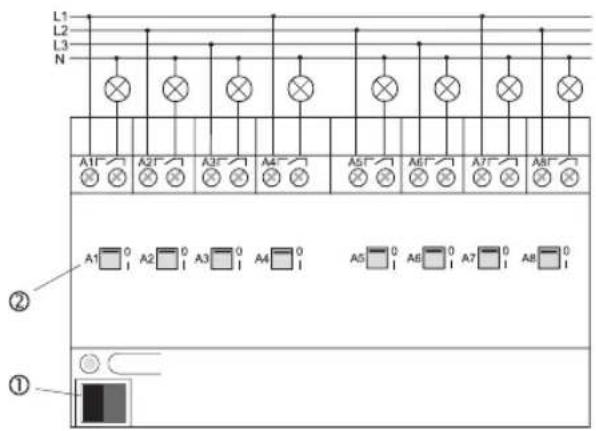

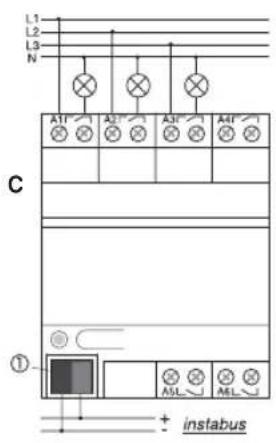

Actuador de conmutación de 6 canales (figura C), actuador de conmutación de 8 canales (figura D).

La conexión al bus se efectúa por el borne de conexión al bus ①.

En el actuador de conmutación de 8 canales, los estados de conmutación de los relés para las salidas A1 - A4 van indicados por los indicadores de posición de conmutación ②. Se usan al mismo tiempo para actuar a mano los relés para las salidas A1 - A4 del actuador de conmutación de 8 canales independientemente del EIB.

La conexión se lleva a cabo según el esquema de conexiones.

Pueden conectarse diferentes conductores exteriores a los aparatos.

E

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

ConexiónConexión

E

Actuador de conmutación, 8 canales, carga capacitiva C (fig. E) La conexión al bus se efectúa por el borne de conexión al bus ①.

En el actuador de conmutación de 8 canales, los estados de conmutación de los relés se indican por los indicadores de la posición de conmutación ②. Se usan al mismo tiempo para la activación manual de los relés independientemente del EIB.

Nota: Observe que, en el actuador de carga capacitiva C, los indicadores de posición de conmutación ② por razones de la construcción están invertidos.

La conexión se lleva a cabo según el esquema de conexiones. Pueden conectarse diferentes conductores exteriores en los aparatos.

E

Tapa coberta

F

Deslizar la tapa cobertera saliendo los conductores bus hacia abajo, sobre el borne de bus (figura F) hasta que enclave perceptiblemente. Retire la tapa cobertera apretando en los lados y tirando de la tapa (figura G).

Datos técnicos

E

Generalidades

Alimentación instabus EIB : 21 - 32 V DC

Potencia absorbida instabus EIB : típ. 150 mW

Conexión instabus EIB : borne de conexión instabus

Conexión a la red : bornes roscados

1,5 - 4 mm² de un hilo o 2 x 1,5 - 2,5 mm² de un hilo 0,75 - 4 mm² de hilos finos sin virola de cable o 0,5 - 2,5 mm² de hilos finos con virola de cable

E

Generalidades

Clase de contactos de las salidas : contactos normalmente

abiertos, libres de potencial

(contacto μ)

Temperatura ambiente : -5 °C a +45 °C

Temperatura de almacenamiento : -25 °C a +70 °C

Anchura de instalación

solamente actuador de conmutación,

8 canales, carga capacitiva C : 144 mm (8 módulos)

todos los otros actuadores : 72 mm (4 módulos)

Datos técnicosDatos técnicos

E

Salidas de los actuadores de conmutación de 4 canales y de 8 canales (salidas A1 - A4)

Tensión de conmutación : 230 V AC, 400 V AC

Capacidad de conmutación 230 V AC : 16 A / AC1; 10 A / AC3

Capacidad de conmutación 400 V AC : 16 A / AC1; 10 A / AC3

Potencia de ruptura

lámparas incandescentes : 2500 W

lámparas fluorescentes

sin compensación : 2500 W

con comp. en paralelo : 1300 W / 140 μF

conexión dúo : 2 x 2500 W

lámparas de halógeno de

alta tensión: : 2500 W

lámparas de halógeno

de baja tensión: : 500 VA

transformadores Tronic : 1300 VA

E

Salidas del actuador de conmutación de 6 canales y de 8 canales (salidas A5 - A8)

Tensión de conmutación : 230 V AC

Capacidad de conmutación 230 V AC : 6 A / AC1

Potencia de ruptura

lámparas incandescentes : 1000 W

lámparas fluorescentes

sin compensación, cos φ = 0,5 : 500 W

comp. en paralelo, cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

conexión dúo, cos φ = 1 : 1000 W

Bobina de reactancia Siemens

lámpara fluorescente, 58 W : 10 unidades

lámpara fluorescente, 36 W : 15 unidades

lámpara fluorescente, 18 W : 15 unidades

Datos técnicosDatos técnicos

E

Salidas del actuador de conmutación, 4 canales, carga capacitiva C

Tensión de conmutación : 230 V AC, 400 V AC

Capacidad de conmutación 230 V AC : 16 A / AC1; 10 A / AC3

Capacidad de conmutación 400 V AC : 10 A / AC1; 6 A / AC3

Potencia de ruptura

lámparas de incandescencia,

lámparas de halógeno de alta tensión: 3680 W

lámparas de halógeno de baja tensión : 2000 VA

transformadores Tronic : 2500 W

lámparas fluorescentes

sin compensación, cos f=0,5 : 3680 W

comp. en paralelo, cos ö= 1 : 2500 W / 200 μF

conexión dúo, cos f = 1 : 2 x 3680 W

Lámparas de vapor de mercurio/de sodio

sin compensación, comp. en paralelo, : 3680 W / 200 μF

Reservadas modificaciones técnicas

E

Garantía Notes

Damos garantía según la normativa vigente.

Rogamos envíen el aparato franco de porte con una descripción del defecto a nuestra central de servicio postventa:

CE La sigla CE es un signo de tráfico libre que se dirige exclusivamente a la autoridad, no conteniendo niguna garantía de propiedades.
