Produkttyp	Schaltaktor für instabus EIB System
Marke	Berker
Modell	75314007
Anzahl Kanäle	4 Kanäle (Standardmodell)
Spannungsversorgung	21 - 32 V DC über instabus EIB Bus
Leistungsaufnahme	150 mW typisch
Montagebreite	72 mm (4 Module)
Umgebungstemperatur	-5 °C bis +45 °C
Lagertemperatur	-25 °C bis +70 °C
Schaltspannung (Ausgänge A1-A4)	230 V AC / 400 V AC
Ausschaltstrom (230 V AC)	16 A / AC1 ; 10 A / AC3
Ausschaltleistung (Glühlampen)	2500 W
Kontaktart	Potenzialfreier Arbeitskontakt (μ-Kontakt)
Hauptfunktionen	Schalten elektrischer Lasten über EIB Bus; Schaltstellungsanzeigen; manuelle Betätigung der Relais
Busanschluss	instabus Klemme
Netzanschluss	Schraubklemme 1,5-4 mm² (Einzeldraht) oder 0,75-4 mm² (Mehrdraht)
Sicherheit	Installation durch qualifizierten Elektriker; vor Eingriffen Netzspannung abschalten
Wartung und Reinigung	Nicht mit aggressiven Reinigungsmitteln reinigen; trockenes Tuch verwenden
Ersatzteile und Reparierbarkeit	Nicht spezifiziert; Berker Kundendienst kontaktieren
Allgemeine Informationen	Entspricht EIBA-Richtlinien; erfordert Software zur Konfiguration

Häufig gestellte Fragen - 75314007 BERKER

Wie installiere ich den Schaltaktor Berker 75314007?

Die Installation muss durch einen qualifizierten Elektriker erfolgen. Vor Eingriffen die Netzspannung abschalten. Schließen Sie den instabus EIB Bus an die Busklemme (①) an und die Verbraucher gemäß Schaltplan an die Ausgänge. Schieben Sie die Abdeckung über die Busklemmen bis zum hörbaren Einrasten.

Welche Lasttypen kann er schalten?

Er kann ohmsche, induktive und kapazitive Lasten schalten. Für Glühlampen: 2500 W, parallel kompensierte Leuchtstofflampen: 1300 W / 140 μF, Tronic-Transformatoren: 1300 VA. Die Ausgänge A5-A8 haben reduzierte Leistungen.

Wie wird die manuelle Bedienung genutzt?

Die Schaltstellungsanzeigen (②) dienen auch als Tasten zur manuellen Betätigung der Relais, unabhängig vom EIB Bus. Drücken Sie die Anzeige, um den entsprechenden Ausgang zu schalten. Hinweis: Bei C-Last-Modellen sind die Anzeigen invertiert.

Was tun, wenn das Gerät nicht reagiert?

Überprüfen Sie zunächst die Spannungsversorgung 21-32 V DC am instabus Bus. Kontrollieren Sie die Anschlüsse und den Zustand der Parametriersoftware. Wenn das Problem weiterhin besteht, wenden Sie sich an den Berker Kundendienst und geben Sie eine Fehlerbeschreibung an.

Können verschiedene Phasen an die Ausgänge angeschlossen werden?

Ja, das Gerät erlaubt den Anschluss unterschiedlicher Phasen (L1, L2, L3) an die Ausgänge, unter Beachtung der maximalen Spannungen (230 V AC oder 400 V AC je nach Ausgang). Keine Drehstrommotoren anschließen.

Was ist der Unterschied zwischen einem Standardaktor und einem C-Last-Aktor?

Der C-Last-Aktor ist speziell für kapazitive Lasten (z.B. kompensierte Leuchtstofflampen) ausgelegt und unterstützt hohe Einschaltströme. Seine Schaltstellungsanzeigen sind aus konstruktiven Gründen invertiert.

Wie konfiguriere ich das Gerät mit der instabus Software?

Das Gerät benötigt eine EIBA-zertifizierte Software (Berker Produktdatenbank) zum Laden der Parameter. Ausführliche Informationen zur Software und den Funktionen sind in der Produktdatenbank des Herstellers verfügbar.

Welche Abmessungen hat das Gerät?

Die Montagebreite beträgt 72 mm (4 Module). Bei 8-Kanal C-Last-Aktoren beträgt die Breite 144 mm. Beachten Sie die genauen Abmessungen in der Anleitung.

Wie wird der Schaltaktor gewartet?

Es ist keine besondere Wartung erforderlich. Reinigen Sie das Gerät mit einem trockenen, nicht scheuernden Tuch. Verwenden Sie keine chemischen Mittel oder Flüssigkeiten. Stellen Sie sicher, dass das Gerät trocken bleibt.

Hat das Gerät eine Garantie?

Ja, Berker gewährt Garantie im Rahmen der geltenden Gesetzgebung. Bei Defekt senden Sie das Gerät franko an den zentralen Kundendienst mit einer Fehlerbeschreibung. Die CE-Kennzeichnung ist ein Zeichen für den freien Warenverkehr, keine Qualitätsgarantie.

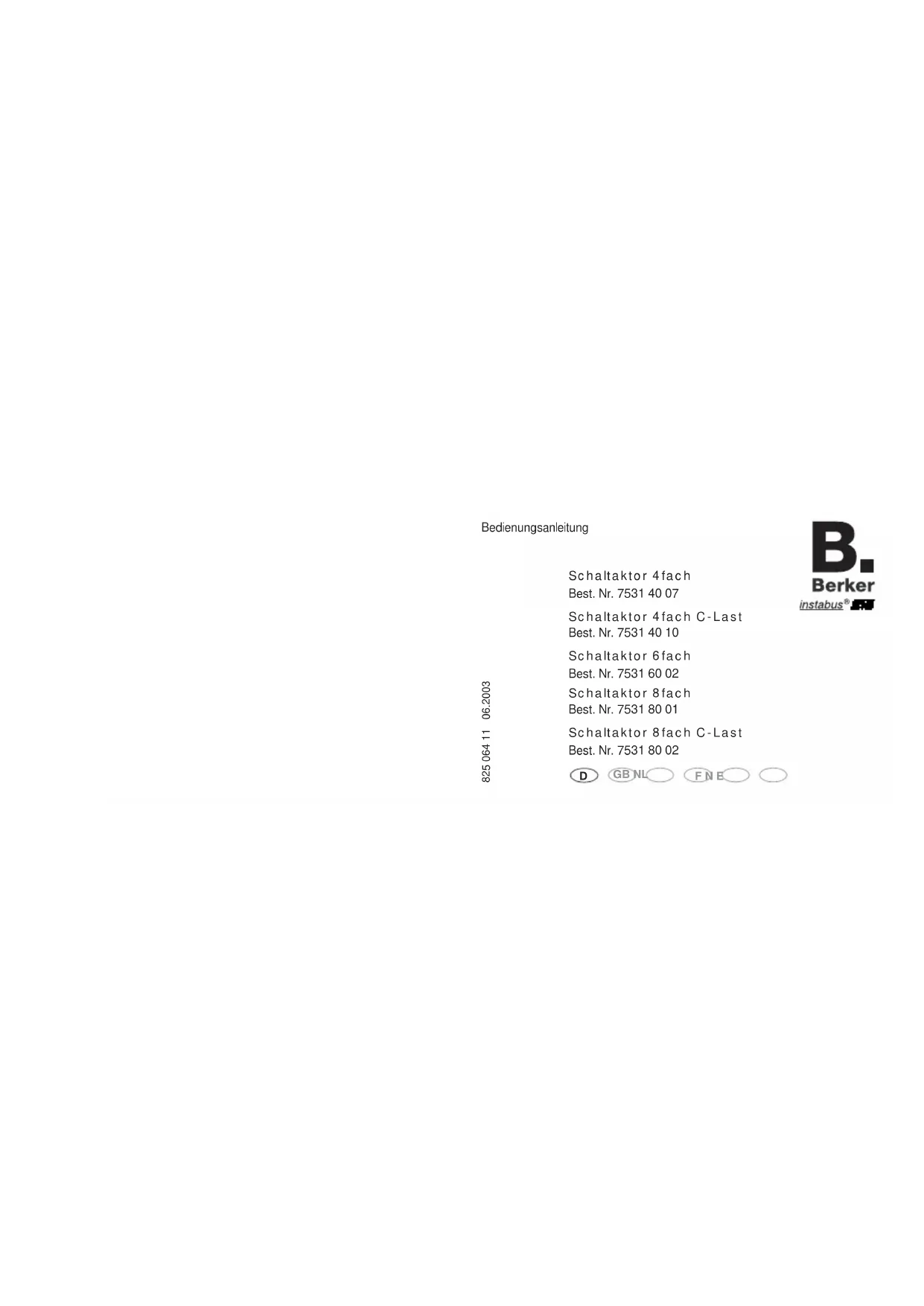

BEDIENUNGSANLEITUNG 75314007 BERKER

Best. Nr. 7531 40 07

Schaltaktor 4fach C-Last

Best. Nr. 7531 40 10

Schaltaktor 6fach

Best. Nr. 7531 60 02

Schaltaktor 8fach

Best. Nr. 7531 80 01

Schaltaktor 8fach C-Last

Best. Nr. 7531 80 02

D GB NL FNE

D

Systeminformation

Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des Herstellers zu entnehmen.

Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA zertifizierten Software.

Gefahrenhinweise

D

Gefahrenhinweise

Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.

Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät freischalten (Sicherungsautomat abschalten).

Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen.

Bei Auslieferung ist der Schaltzustand der Ausgänge nicht definiert.

D

Funktion

Die Schaltaktoren 4-fach, 4fach C-Last, 6-fach, 8-fach und 8fach C-Last schalten mit ihren potenzialfreien Kontakten elektrische Verbraucher über den instabus EIB.

Schaltbefehle erfolgen durch Betätigung von Tastsensoren oder Binäreingängen des instabus EIB-Systems.

Die Schaltaktoren 4fach, 4fach C-Last, 8fach und 8fach C-Last (Ausgänge A1 - A4) verfügen über Schaltstellungsanzeigen. Sie dienen gleichzeitig der manuellen Betätigung der Relais unabhängig vom instabus EIB.

Die Schaltkontakte der C-Last Schaltaktoren sind speziell für Lasten mit kapazitivem Charakter und dadurch bedingten hohen Einschaltströmen ausgelegt (siehe technische Daten).

Die Geräte benötigen keine zusätzliche Stromversorgung.

Hinweise

D

• Die maximale Schaltleistung der Ausgänge A1 - A4 und A5 - A8 des Schaltaktor 8-fach sind unterschiedlich. Beachten Sie die Angaben in den technischen Daten.

- Die Relaisausgänge eines Aktors schalten bei Ansteuerung über ein Zentraltelegramm mit geringer zeitlicher Verzögerung.

- Keine Drehstrommotoren anschließen.

- Die manuelle Betätigung der Relais ist busunabhängig und wird nicht in die Schaltobjekte übernommen. Dadurch kann ein per Software gesperrter Ausgang dennoch per Hand geschaltet werden.

- Eine Belegung von 230 V und SELV an verschiedenen Ausgängen eines Aktors ist nicht zulässig.

D

Anschluss

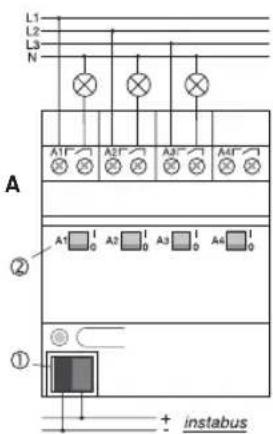

Schaltaktor 4fach (Bild A), Schaltaktor 4fach C-Last (Bild B).

Der Busanschluss erfolgt mit der Busanschlussklemme ①.

Die Schaltzustände der Relais werden durch die Schaltstellungsanzeigen ② angegeben. Sie dienen gleichzeitig der manuellen Betätigung der Relais unabhängig vom EIB.

Hinweis: Beachten Sie, dass die Schaltstellungsanzeigen ② beim C-Last Aktor (im Bild rechts) konstruktionsbedingt invertiert sind.

Der Anschluss erfolgt gemäß Schaltbild.

Es können verschiedene Außenleiter an den Geräten angeschlossen werden.

D

Anschluss

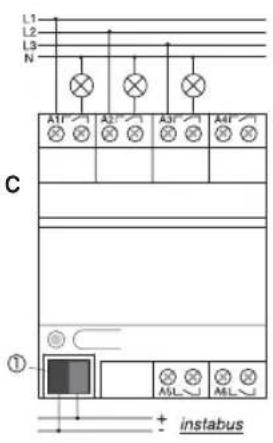

Schaltaktor 6fach (Bild C), Schaltaktor 8fach (Bild D).

Der Busanschluss erfolgt mit der Busanschlussklemme ①.

Beim Schaltaktor 8fach werden die Schaltzustände der Relais für die Ausgänge A1 - A4 durch die Schaltstellungsanzeigen ② angegeben. Sie dienen gleichzeitig der manuellen Betätigung der Relais für die Ausgänge A1 - A4 des Schaltaktor 8fach unabhängig vom EIB.

Der Anschluss erfolgt gemäß Schaltbild.

Es können verschiedene Außenleiter an den Geräten angeschlossen werden.

D

Anschluss

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

Anschluss

D

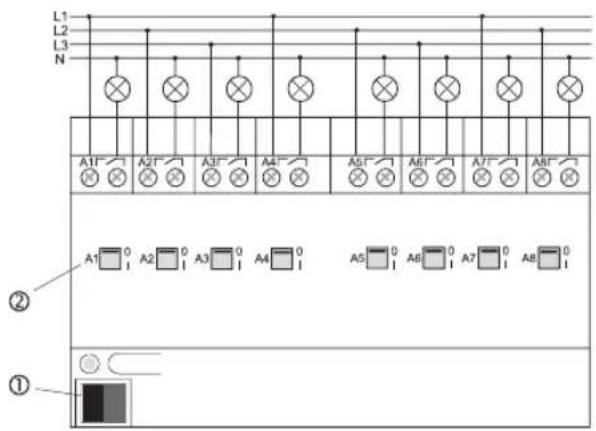

Schaltaktor 8fach C-Last (Bild E).

Der Busanschluss erfolgt mit der Busanschlussklemme ①.

Beim Schaltaktor 8fach werden die Schaltzustände der Relais durch die Schaltstellungsanzeigen ② angegeben. Sie dienen gleichzeitig der manuellen Betätigung der Relais unabhängig vom EIB.

Hinweis: Beachten Sie, dass die Schaltstellungsanzeigen ② beim C-Last Aktor konstruktionsbedingt invertiert sind.

Der Anschluss erfolgt gemäß Schaltbild.

Es können verschiedene Außenleiter an den Geräten angeschlossen werden.

D

Abdeckkappe

F

Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die Busklemme schieben (Abb. F) bis sie spürbar einrastet. Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen (Abb. G).

Technische Daten

D

Allgemeines

Versorgung instabus EIB : 21 - 32 V DC

Leistungsaufnahme instabus EIB : typ. 150 mW

Anschluss instabus EIB : instabus Anschlussklemme

Anschluss Netz : Schraubklemmen

1,5 – 4 mm² eindrähtig oder 2 x 1,5 – 2,5 mm² eindrähtig 0,75 – 4 mm² feindrähtig ohne Aderendhülse oder 0,5 – 2,5 mm² feindrähtig mit Aderendhülse

D

Allgemeines

Kontaktart Ausgänge : potenzialfreie Schließer

(μ-Kontakt)

Umgebungstemperatur : -5 °C bis +45 °C

Lagertemperatur : -25 °C bis +70 °C

Einbaubreite

nur Schaltaktor 8fach C-Last : 144 mm (8 TE)

alle anderen Aktoren : 72 mm (4 TE)

Technische DatenTechnische Daten

D

Ausgänge Schaltaktor 4fach und 8fach (Ausgänge A1 – A4)

Schaltspannung : 230 V AC, 400 V AC

Schaltvermögen 230 V AC : 16 A / AC1; 10 A / AC3

Schaltvermögen 400 V AC : 10 A / AC1; 6 A / AC3

Schaltleistung

Glühlampen:2500 W

Leuchtstofflampen

unkompensiert : 2500 W

parallelkompensiert : 1300 W / 140 μF

Duo-Schaltung : 2 x 2500 W

HV-Halogenlampen: : 2500 W

NV-Halogenlampen: : 500 VA

Tronic Trafos : 1300 VA

D

Ausgänge Schaltaktor 6fach und 8fach (Ausgänge A5 – A8)

Schaltspannung : 230 V AC

Schaltvermögen 230 V AC : 6 A / AC1

Schaltleistung

Glühlampen : 1000 W

Leuchtstofflampen

unkompensiert, cos φ = 0,5 : 500 W

parallelkomp., cos φ = 1 : 2 x 58 W / 14 μF

3 x 36 W / 14 μF

6 x 18 W / 14 μF

Duo-Schaltung, cos φ = 1 : 1000 W

Siemens EVG

58 W Leuchtstofflampe : 10 Stk.

36 W Leuchtstofflampe : 15 Stk.

18 W Leuchtstofflampe : 15 Stk.

Technische DatenTechnische Daten

D

Ausgänge Schaltaktor 4fach C-Last und 8fach C-Last

Schaltspannung : 230 V AC, 400 V AC

Schaltvermögen 230 V AC : 16 A / AC1; 10 A / AC3

Schaltvermögen 400 V AC : 10 A / AC1; 6 A / AC3

Schaltleistung

Glüh-, HV-Halogenlampen : 3680 W

NV-Halogenlampen : 2000 VA

Tronic Trafos : 2500 W

Leuchtstofflampen

unkompensiert, cos φ = 0,5 : 3680 W

parallelkomp., cos φ = 1 : 2500 W / 200 μF

Duo-Schaltung, cos φ = 1 : 2 x 3680 W

Quecksilber-/Natriumdampflampen

unkompensiert; parallelkomp. : 3680 W / 200 μF

Technische Änderungen vorbehalten

D

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:

Berker GmbH & Co. KG

Abt. Service Center

Klagebach 38

D-58579 Schalksmühle

Telefon: 0 23 55 / 90 5-0

Telefax: 0 23 55 / 90 5-111

Das (€-Zeichen ist ein Freiverkehrszeichen,

das sich ausschließlich an die Behörde wendet

und keine Zusicherung von Eigenschaften beinhaltet.
