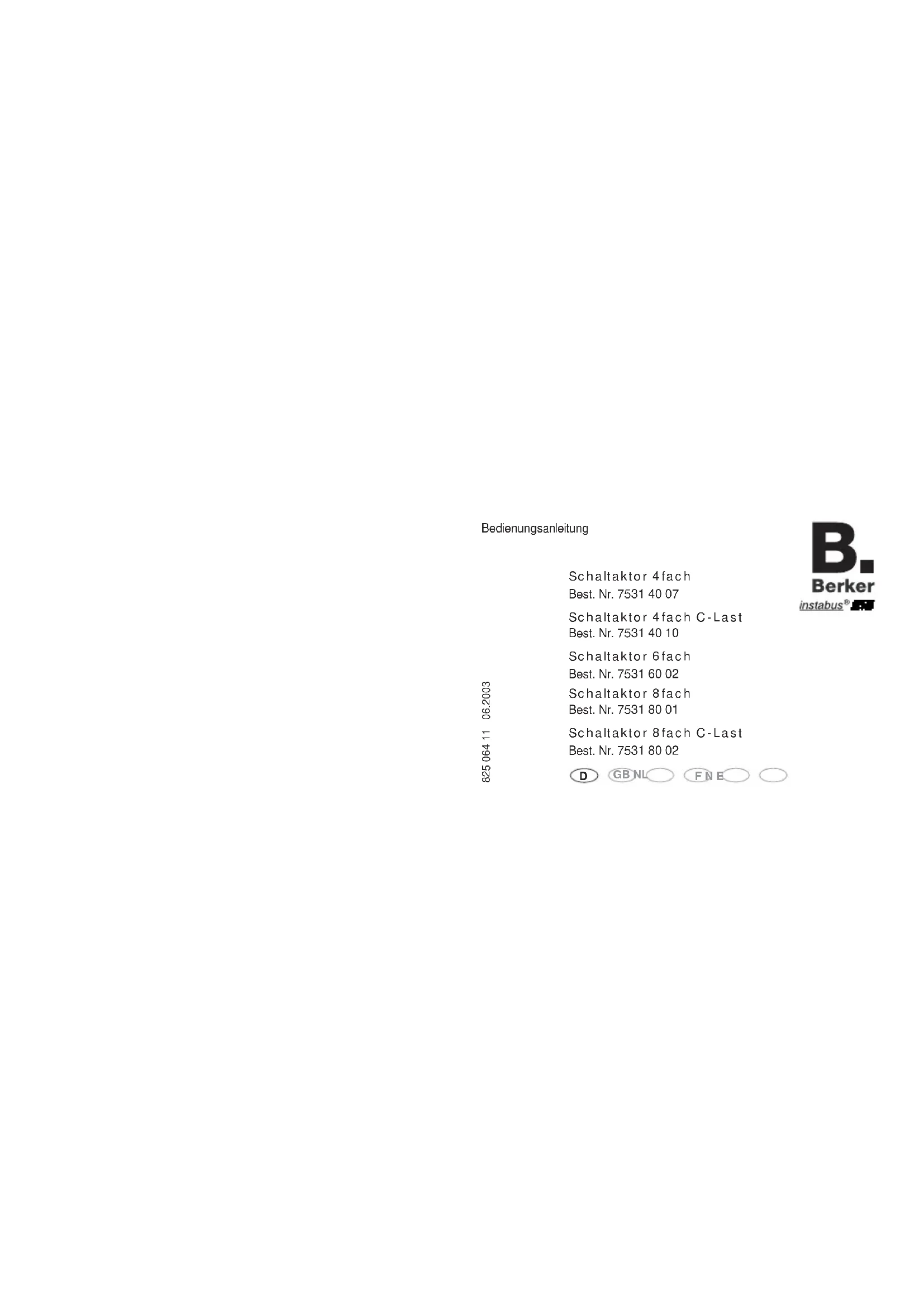

BEDIENUNGSANLEITUNG 75318002 BERKER

Schaltaktor 4fach Best. Nr. 7531 40 07 Schaltaktor 4fach C-Last Best. Nr. 7531 40 10 Schaltaktor 6fach Best. Nr. 7531 60 02 Schaltaktor 8fach Best. Nr. 7531 80 01 Schaltaktor 8fach C-Last Best. Nr. 7531 80 02

BedienungsanleitungDieses Gerät ist ein Produkt des instabus-EIB-Systems und ent- spricht den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Infor- mationen, welche Software geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA zertifizierten Software. Gefahrenhinweise

Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die gelten- den Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät freischalten (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Schä- den am Gerät, Brand oder andere Gefahren entstehen. Bei Auslieferung ist der Schaltzustand der Ausgänge nicht definiert.Hinweise

Die Schaltaktoren 4-fach, 4fach C-Last, 6-fach, 8-fach und 8fach C- Last schalten mit ihren potenzialfreien Kontakten elektrische Ver- braucher über den instabus EIB. Schaltbefehle erfolgen durch Betätigung von Tastsensoren oder Binär- eingängen des instabus EIB-Systems. Die Schaltaktoren 4fach, 4fach C-Last, 8fach und 8fach C-Last (Ausgänge A1 - A4) verfügen über Schaltstellungsanzeigen. Sie dienen gleichzeitig der manuellen Betätigung der Relais unabhän- gig vom instabus EIB. Die Schaltkontakte der C-Last Schaltaktoren sind speziell für Lasten mit kapazitivem Charakter und dadurch bedingten hohen Einschalt- strömen ausgelegt (siehe technische Daten). Die Geräte benötigen keine zusätzliche Stromversorgung.

• Die maximale Schaltleistung der Ausgänge A1 - A4 und A5 - A8 des Schaltaktor 8-fach sind unterschiedlich. Beachten Sie die Anga- ben in den technischen Daten.

• Die Relaisausgänge eines Aktors schalten bei Ansteuerung über ein Zentraltelegramm mit geringer zeitlicher Verzögerung.

• Keine Drehstrommotoren anschließen.

• Die manuelle Betätigung der Relais ist busunabhängig und wird nicht in die Schaltobjekte übernommen. Dadurch kann ein per Software gesperrter Ausgang dennoch per Hand geschaltet wer- den.

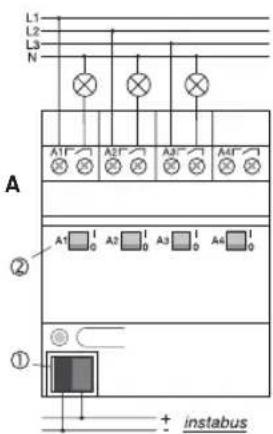

• Eine Belegung von 230 V und SELV an verschiedenen Ausgän- gen eines Aktors ist nicht zulässig.Schaltaktor 4fach (Bild A), Schaltaktor 4fach C-Last (Bild B). Der Busanschluss erfolgt mit der Busanschlussklemme . Die Schaltzustände der Relais werden durch die Schaltstellungs- anzeigen angegeben. Sie dienen gleichzeitig der manuellen Betä- tigung der Relais unabhängig vom EIB. Hinweis: Beachten Sie, dass die Schaltstellungsanzeigen beim C-Last Aktor (im Bild rechts) konstruktionsbedingt invertiert sind. Der Anschluss erfolgt gemäß Schaltbild. Es können verschiedene Außenleiter an den Geräten angeschlos- sen werden. Anschluss

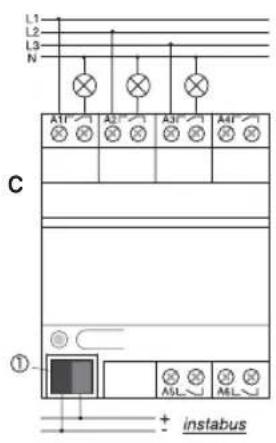

A B Anschluss DSchaltaktor 6fach (Bild C), Schaltaktor 8fach (Bild D). Der Busanschluss erfolgt mit der Busanschlussklemme . Beim Schaltaktor 8fach werden die Schaltzustände der Relais für die Ausgänge A1 - A4 durch die Schaltstellungsanzeigen angegeben. Sie dienen gleichzeitig der manuellen Betätigung der Relais für die Ausgänge A1 - A4 des Schaltaktor 8fach unabhängig vom EIB. Der Anschluss erfolgt gemäß Schaltbild. Es können verschiedene Außenleiter an den Geräten angeschlos- sen werden. Anschluss

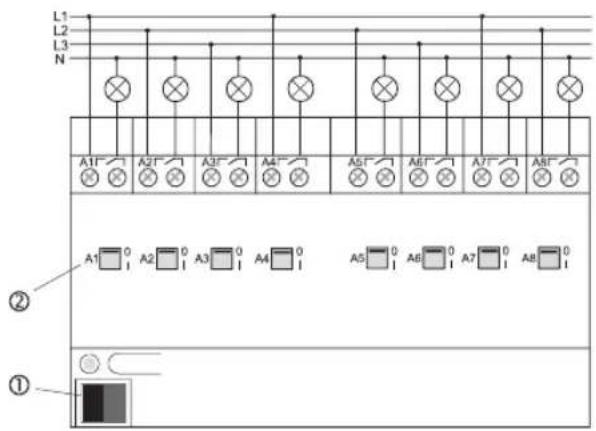

Schaltaktor 8fach C-Last (Bild E). Der Busanschluss erfolgt mit der Busanschlussklemme . Beim Schaltaktor 8fach werden die Schaltzustände der Relais durch die Schaltstellungsanzeigen angegeben. Sie dienen gleich- zeitig der manuellen Betätigung der Relais unabhängig vom EIB. Hinweis: Beachten Sie, dass die Schaltstellungsanzeigen beim C-Last Aktor konstruktionsbedingt invertiert sind. Der Anschluss erfolgt gemäß Schaltbild. Es können verschiedene Außenleiter an den Geräten angeschlos- sen werden. EDie Abdeckkappe mit nach unten herausgeführten Busleitungen über die Busklemme schieben (Abb. F) bis sie spürbar einrastet. Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen (Abb. G). Abdeckkappe

Technische Daten Allgemeines Versorgung instabus EIB : 21 - 32 V DC Leistungsaufnahme instabus EIB : typ. 150 mW Anschluss instabus EIB : instabus Anschlussklemme Anschluss Netz : Schraubklemmen 1,5 – 4 mm² eindrähtig oder 2 x 1,5 – 2,5 mm² eindrähtig 0,75 – 4 mm² feindrähtig ohne Aderendhülse oder 0,5 – 2,5 mm² feindrähtig mit AderendhülseTechnische DatenTechnische Daten

Allgemeines Kontaktart Ausgänge : potenzialfreie Schließer (µ-Kontakt) Umgebungstemperatur : -5 °C bis +45 °C Lagertemperatur : -25 °C bis +70 °C Einbaubreite nur Schaltaktor 8fach C-Last : 144 mm (8 TE) alle anderen Aktoren : 72 mm (4 TE) Ausgänge Schaltaktor 4fach und 8fach (Ausgänge A1 – A4) Schaltspannung : 230 V AC, 400 V AC Schaltvermögen 230 V AC : 16 A / AC1; 10 A / AC3 Schaltvermögen 400 V AC : 10 A / AC1; 6 A / AC3 Schaltleistung Glühlampen : 2500 W Leuchtstofflampen unkompensiert : 2500 W parallelkompensiert : 1300 W / 140 µF Duo-Schaltung : 2 x 2500 W HV-Halogenlampen: : 2500 W NV-Halogenlampen: : 500 VA Tronic Trafos : 1300 VATechnische DatenTechnische Daten Ausgänge Schaltaktor 6fach und 8fach (Ausgänge A5 – A8) Schaltspannung : 230 V AC Schaltvermögen 230 V AC : 6 A / AC1 Schaltleistung Glühlampen : 1000 W Leuchtstofflampen unkompensiert, cos ϕ = 0,5 : 500 W parallelkomp., cos ϕ = 1 : 2 x 58 W / 14 µF 3 x 36 W / 14 µF 6 x 18 W / 14 µF Duo-Schaltung, cos ϕ = 1 : 1000 W Siemens EVG 58 W Leuchtstofflampe : 10 Stk. 36 W Leuchtstofflampe : 15 Stk. 18 W Leuchtstofflampe : 15 Stk.

Ausgänge Schaltaktor 4fach C-Last und 8fach C-Last Schaltspannung : 230 V AC, 400 V AC Schaltvermögen 230 V AC : 16 A / AC1; 10 A / AC3 Schaltvermögen 400 V AC : 10 A / AC1; 6 A / AC3 Schaltleistung Glüh-, HV-Halogenlampen : 3680 W NV-Halogenlampen : 2000 VA Tronic Trafos : 2500 W Leuchtstofflampen unkompensiert, cos ϕ = 0,5 : 3680 W parallelkomp., cos ϕ = 1 : 2500 W / 200 µF Duo-Schaltung, cos ϕ = 1 : 2 x 3680 W Quecksilber-/Natriumdampflampen unkompensiert; parallelkomp. : 3680 W / 200 µF Technische Änderungen vorbehaltenD Operating Instructions 4-channel switching actuator Best. Nr. 7531 40 07 4-channel switching actuator, C-load Best. Nr. 7531 40 10 6-channel switching actuator Best. Nr. 7531 60 02 8-channel switching actuator Best. Nr. 7531 80 01 4-channel switching actuator, C-load Best. Nr. 7531 80 02
