| Produkttype | Bryter-aktuator for instabus EIB-system |
| Antall kanaler | 4, 6 eller 8 kanaler avhengig av variant (modell 75318002 - se etikett) |
| Forsyningsspenning | 21-32 V DC via instabus EIB-buss |
| Effektforbruk (buss) | 150 mW typisk |
| Monteringsbredde | 72 mm (4 moduler) for standardversjoner 4/6/8 kanaler; 144 mm (8 moduler) for versjon 8 kanaler last C |
| Vekt | Omtrent 0,2 kg (avhengig av variant) |
| Kontakttype | Potensialfritt arbeidskontakt (μ-kontakt) |
| Maksimal koblingsspenning | 230 V AC / 400 V AC avhengig av utgang |
| Maksimal brytestrøm (230 V) | 16 A (AC1) / 10 A (AC3) for utganger A1-A4; 6 A (AC1) for utganger A5-A8 |
| Bryteeffekt (glødelamper) | Opptil 3680 W avhengig av versjon |
| Hovedfunksjoner | Kobling av elektriske laster via EIB-buss, indikatorer for koblingsposisjon, manuell betjening av releer uavhengig av buss |
| Posisjonsindikatorer | LED eller mekanisk indikator avhengig av variant (invertert for versjoner last C) |
| Bustilkobling | Instabus-klemme (skruklemme) |
| Nettilkobling | Ledningsklemmer - enkeltleder 1,5-4 mm², flertrådet 0,75-4 mm² (uten endehylse) eller 0,5-2,5 mm² (med endehylse) |
| Omgivelsestemperatur | -5 °C til +45 °C |
| Lagringstemperatur | -25 °C til +70 °C |
| Vedlikehold og rengjøring | Rengjør med en tørr klut; ikke bruk slipende rengjøringsmidler. Koble fra strømmen før ethvert inngrep. |
| Sikkerhet | Installasjon og montering skal kun utføres av kvalifisert elektriker. Koble fra effektbryteren før inngrep. Ikke koble til trefasemotorer eller bland 230 V og SELV på separate utganger. |
| Reservedeler og reparasjonsevne | Apparatet inneholder ingen deler som kan repareres av brukeren. Ved feil, send apparatet til sentralt kundeservice med beskrivelse. |
| Generell informasjon | Produkt fra instabus-EIB-systemet i samsvar med EIBA-retningslinjer. Funksjon avhenger av programvaren som er lastet. CE-merking. |
Ofte stilte spørsmål - 75318002 BERKER
Brukerspørsmål om 75318002 BERKER
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Bryter i PDF-format gratis! Finn veiledningen din 75318002 - BERKER og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. 75318002 av merket BERKER.
BRUKSANVISNING 75318002 BERKER

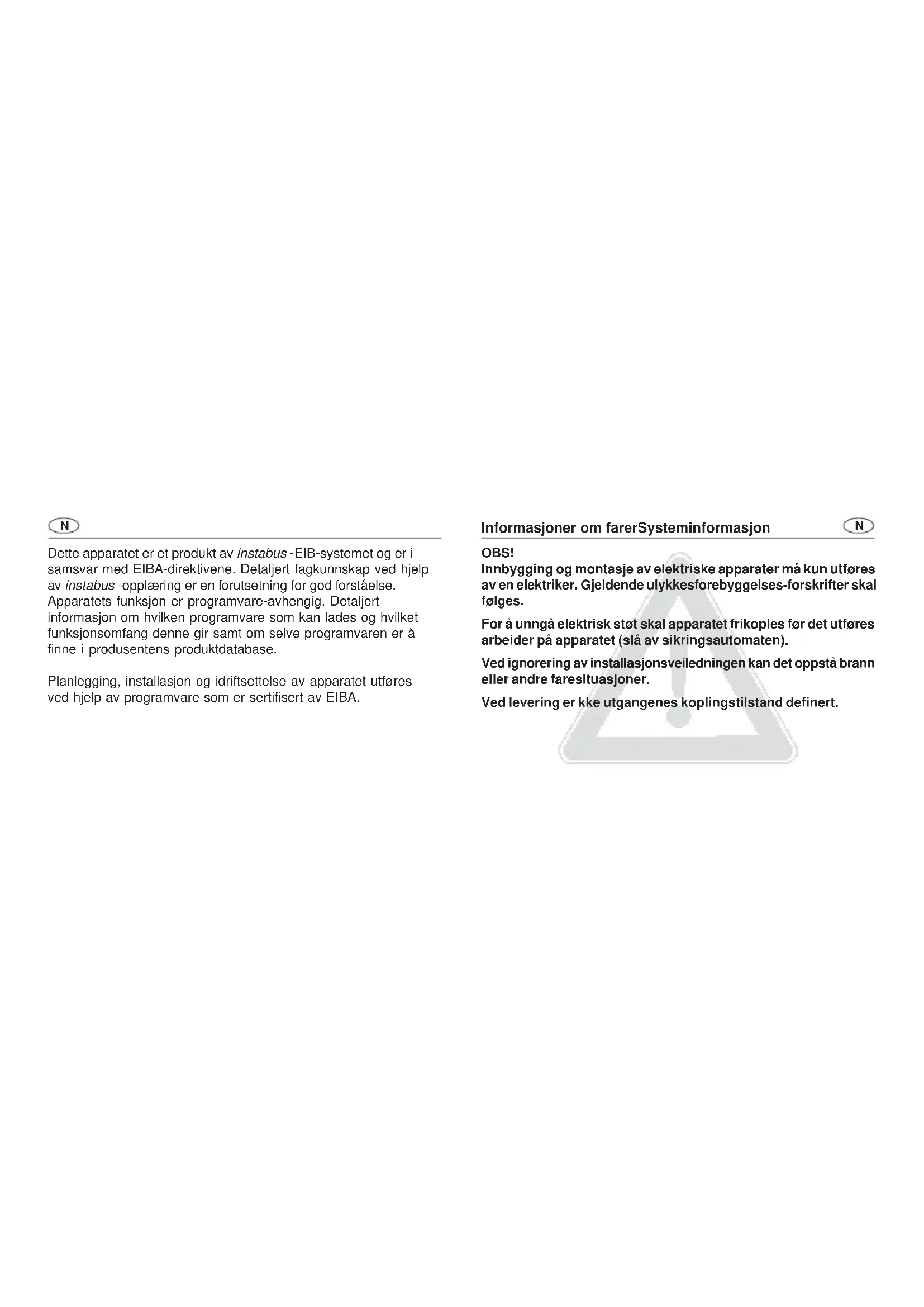

Dette apparatet er et produkt av instabus -EIB-systemet og er i samsvar med EIBA-direktivene. Detaljert fagkunnskap ved hjelp av instabus -opplæring er en forutsetning for god forståelse. Apparatets funksjon er programvare-avhengig. Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.
Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av EIBA.
Informasjoner om farerSysteminformasjon
N
OBS!
Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelses-forskrifter skal følges.
For å unngå elektrisk støt skal apparatet frikoples før det utføres arbeider på apparatet (slå av sikringsautomaten).
Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.
Ved levering er kke utgangenes koplingstilstand definert.
N
Med sine potensialfrie kontakter kopler koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 6-dobbelt, 8-dobbelt og 8-dobbelt C-last elektriske forbrukere via instabus EIB.
Koplingskommandoer gis ved å aktivere tastesensorer eller binærinnganger i instabus EIB-systemet.
Koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 8-dobbelt C-last og 8-dobbelt (utganger A1 - A4) er utstyrt med koplingsstillings-indikatorer. Disse brukes også til manuell aktivering av reléene uavhengig av instabus EIB.
Koplingskontaktene til C-last-koplingsaktuatoren er dimensjonert spesielt for belastninger av kapasitiv karakter og dermed for høye innkoplingsstrømmer (se tekniske data).
Apparatene krever ingen ekstra strømforsyning.
MerknaderFunksjon
N
- Den maksimale koplingseffekten for utgangene A1 - A4 og A5 - A8 til den 8-dobbelte koplingsaktuatoren er forskjellig. Se verdiene som er oppgitt under de tekniske data.
- Ved aktivering kopler aktuatorens reléutganger via et sentralt telegram med en kort tidsforsinkelse.
- Trefasemotorer må ikke tilkoples.
- Den manuelle aktiveringen av reléene er bussuavhengig og aksepteres ikke av koplingsobjektene. På denne måten kan en utgang som er sperret via programvaren allikevel koples for hånd.
- Det er ikke tillatt å bruke 230 V og SELV på forskjellige utganger til en aktuator.
N

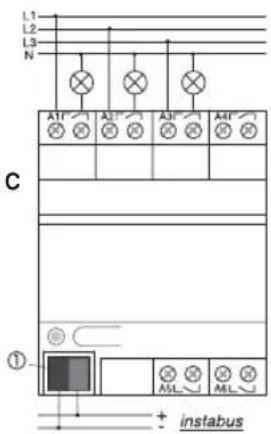

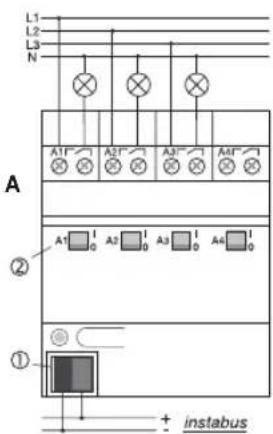

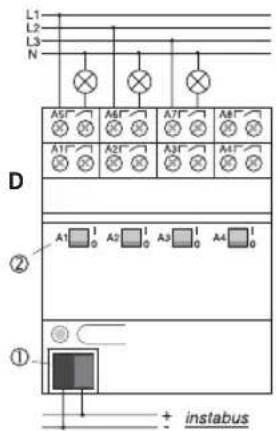

Tilkopling

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.
Reléenes koplingstilstander indikeres ved hjelp av koplingsstillings-indikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.
Merknad: Vær oppmerksom på at koplingsstillingsaktuatorene ② av konstruksjonsmessige årsaker er invertert for C-last aktuatoren (til høyre i figuren).
Tilkoplingen skal gjøres som vist i koplingsskjemaet.
Det kan koples forskjellige ytterledere til apparatene.
N
Tilkopling
Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.
For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander for utgangene A1-A4 ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene for utgangene A1-A4 til den 8-dobbelte koplingsaktuatoren uavhengig av EIB.
Tilkoplingen skal gjøres som vist i koplingsskjemaet.
Det kan koples forskjellige ytterledere til apparatene.
N

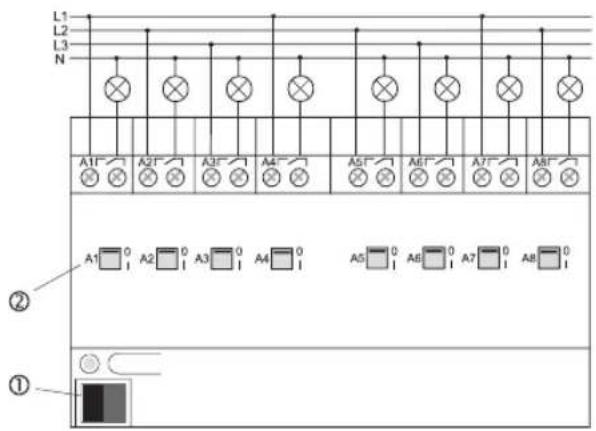

Tilkopling
E
N
Koplingsaktuator 8-dobbelt C-last (Figur E).
Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.
For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.
Merknad: Vær oppmerksom på at koplingsstillingsindikatorene ② av konstruksjonsmessige årsaker er invertert for C-last-aktuatoren.
Tilkoplingen skal gjøres som vist i koplingsskjemaet.
Det kan koples forskjellige ytterledere til apparatene.
N
Deksel
F

Ta av dekselet ved å trykke på siden og trekke det av (fig. G).
Tekniske data
N
Generelt
Forsyning instabus EIB : 21 - 32 V DC
Effektforbruk instabus EIB
: Typ. 150 mW
Tilkopling instabus EIB
: instabus tilkoplingsklemme
Tilkopling nett : Skruklemmer
1,5 – 4 mm² entråds eller
uten lederendehylse eller
Tekniske dataTekniske data
N
Utganger koplingsaktuator 4-dobbelt og 8-dobbelt (utganger A1 – A4)
Koplingsspenning : 230 V AC, 400 V AC
Koplingskapasitet 230 V AC : 16 A / AC1 ; 10 A / AC3
Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3
Koplingsytelse
Utganger koplingsaktuator 6-dobbelt og 8-dobbelt (utganger A5 – A8)
Koplingsspenning : 230 V AC
Koplingskapasitet 230 V AC : 6 A / AC1
Koplingsytelse
Tekniske dataTekniske data
N
Utganger koplingsaktuator 4-dobbelt C-last og 8-dobbelt C-last
Koplingsspenning : 230 V AC, 400 V AC
Koplingskapasitet 230 V AC : 16 A / AC1; 10 A / AC3
Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3
Koplingsytelse
Gløde-, høysp.-halogenlamper : 3680 W
Lavsp.-halogenlamper : 2000 VA
Tronic -transformatorer : 2500 W
Lysstofflamper
Kvikksølv-/natriumdamplamper
ikke kompensert; parallellkomp. : 3680 W / 200 μF
Rett til tekniske endringer forbeholdes
N
Garanti
Vi gir garanti innenfor de rammer lovens bestemmelser setter.
Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:
seg utelukkende til myndighetene og garanterer
ingenting angaende egenskaper.
