Produkttype	Aktuator-bryter for instabus EIB system
Modell	75318001
Antall kanaler	4 kanaler (standardversjon)
Monteringsbredde	72 mm (4 moduler)
Strømforsyning instabus EIB	21 – 32 V DC
Effektforbruk instabus EIB	150 mW typisk
Byttet spenning (utganger A1-A4)	230 V AC / 400 V AC
Brytestrøm ved 230 V AC (utganger A1-A4)	16 A / AC1 ; 10 A / AC3
Bryteeffekt glødelamper (utganger A1-A4)	2500 W
Kontakttype for utganger	Potensialfritt arbeid (μ-kontakt)
Indikatorer for bryterposisjon	Ja, med manuell betjening uavhengig av buss
Tilkobling instabus	Instabus terminal
Nettilkobling	Ledningsterminaler (1,5 – 4 mm² enkeltråd eller 0,75 – 4 mm² flertrådet)
Omgivelsestemperatur	-5 °C til +45 °C
Lagringstemperatur	-25 °C til +70 °C
Installasjon	Av kvalifisert elektriker, i henhold til forskrifter
Vedlikehold og rengjøring	Koble fra strømforsyningen før inngrep; rengjør med en tørr klut
Garanti	Innenfor rammen av gjeldende lovgivning
Reservedeler og reparerbarhet	Send den defekte enheten med betalt porto til ettersalgsservice med beskrivelse av feilen
Hovedfunksjoner	Bytting av elektriske forbrukere via instabus EIB, styring via sensorer eller binærinnganger

Ofte stilte spørsmål - 75318001 BERKER

Hvordan installeres Berker 75318001 bryteren?

Installasjonen må utføres av en kvalifisert elektriker. Koble fra strømforsyningen før inngrep. Koble instabus EIB-bussen til bussterminalen, og koble deretter forbrukerne til utgangene i henhold til koblingsskjemaet i bruksanvisningen.

Hva er spenningen for enheten?

Enheten får strøm fra instabus EIB-bussen med 21 – 32 V DC og krever ekstra strømforsyning. Typisk effektforbruk er 150 mW.

Kan enheten brukes til å bytte trefasemotorer?

Nei, det anbefales ikke å koble til trefasemotorer. Enheten er designet for enfasede laster. Se tekniske data for tillatte lasttyper.

Hvordan fungerer manuell betjening av reléene?

Indikatorer for bryterposisjon fungerer også som knapper for manuell betjening. Ved å trykke på disse indikatorene kan du bytte reléene uavhengig av EIB-bussen. Denne handlingen påvirker ikke programvarebryterobjektene.

Hvilke typer laster kan byttes?

Enheten kan bytte glødelamper, halogenlamper, lysrør (ukompenserte eller parallellkompenserte), Tronic-transformatorer, og kvikksølv/natriumdamplamper. Maksimale effekter er angitt i de tekniske dataene.

Hva betyr 'C-last' i noen versjoner?

'C-last'-aktuatorene er spesielt designet for kapasitive laster med høye innkoblingsstrømmer. De støtter høyere effekter for visse lamper, som halogen og kompenserte lysrør.

Hvordan rengjøre enheten?

Før rengjøring, koble fra strømforsyningen. Bruk en tørr og myk klut. Ikke bruk slipende midler eller løsemidler. Unngå fuktighet inne i enheten.

Hva gjør jeg ved feil?

Kontroller først tilkoblinger og EIB-strømforsyning. Hvis problemet vedvarer, send den defekte enheten med betalt porto til Berkers sentrale ettersalgsservice med en detaljert beskrivelse av feilen. Garantien gjelder i henhold til gjeldende lovgivning.

Er enheten kompatibel med andre smarthussystemer?

Denne aktuatoren er designet eksklusivt for instabus EIB (European Installation Bus). Den er ikke kompatibel med andre protokoller som KNX uten en passende gateway. Sørg for kompatibilitet i installasjonen din.

Hva er monteringsdimensjonene?

For standardversjonene 4, 6 og 8 kanaler er monteringsbredden 72 mm (4 moduler). Kun 8-kanals C-last versjonen har en bredde på 144 mm (8 moduler). Enheten monteres på DIN-skinne.

BRUKSANVISNING 75318001 BERKER

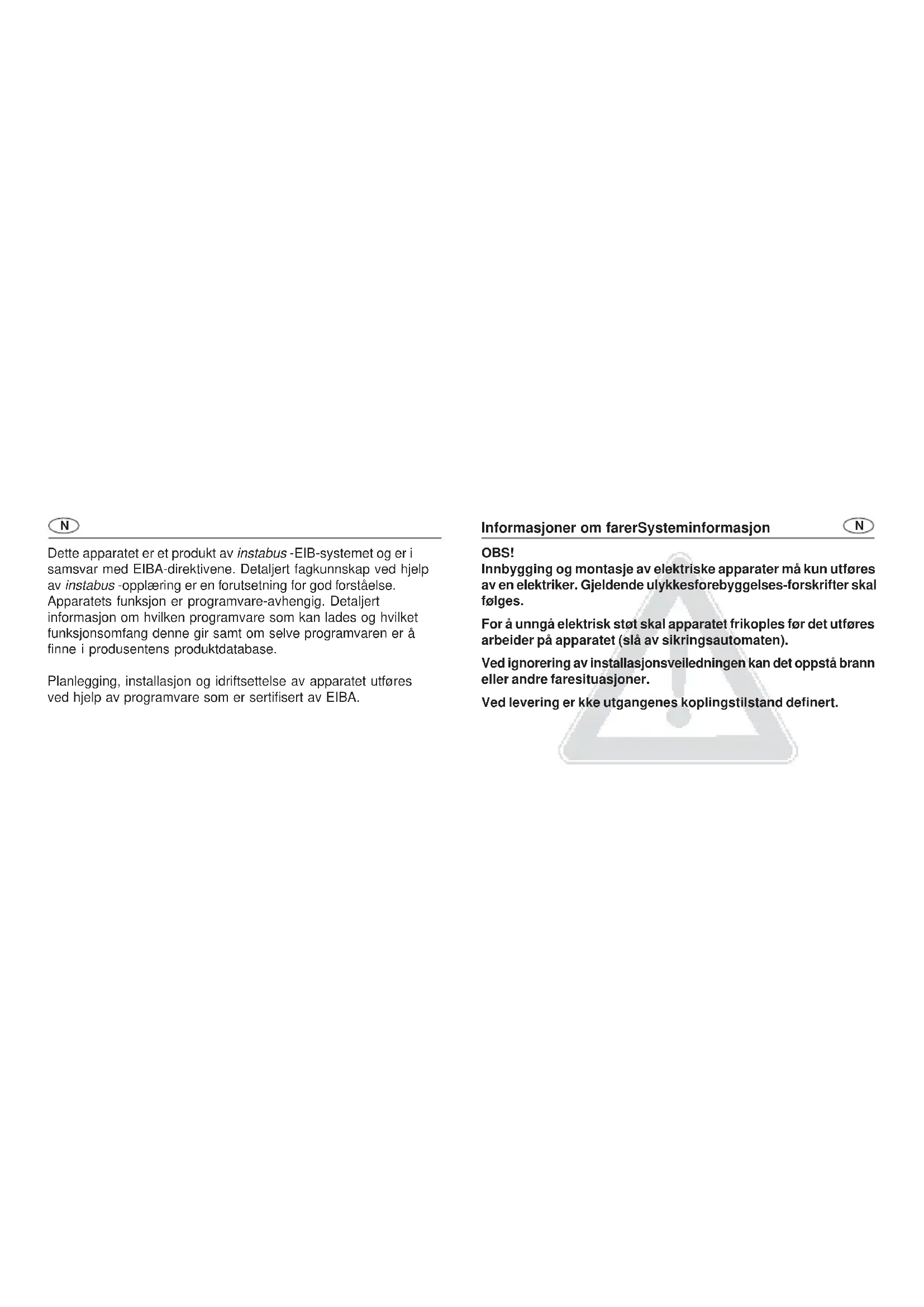

Dette apparatet er et produkt av instabus -EIB-systemet og er i samsvar med EIBA-direktivene. Detaljert fagkunnskap ved hjelp av instabus -opplæring er en forutsetning for god forståelse. Apparatets funksjon er programvare-avhengig. Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av EIBA.

Informasjoner om farerSysteminformasjon

N

OBS!

Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelses-forskrifter skal følges.

For å unngå elektrisk støt skal apparatet frikoples før det utføres arbeider på apparatet (slå av sikringsautomaten).

Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.

Ved levering er kke utgangenes koplingstilstand definert.

N

Med sine potensialfrie kontakter kopler koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 6-dobbelt, 8-dobbelt og 8-dobbelt C-last elektriske forbrukere via instabus EIB.

Koplingskommandoer gis ved å aktivere tastesensorer eller binærinnganger i instabus EIB-systemet.

Koplingsaktuatorene 4-dobbelt, 4-dobbelt C-last, 8-dobbelt C-last og 8-dobbelt (utganger A1 - A4) er utstyrt med koplingsstillings-indikatorer. Disse brukes også til manuell aktivering av reléene uavhengig av instabus EIB.

Koplingskontaktene til C-last-koplingsaktuatoren er dimensjonert spesielt for belastninger av kapasitiv karakter og dermed for høye innkoplingsstrømmer (se tekniske data).

Apparatene krever ingen ekstra strømforsyning.

MerknaderFunksjon

N

- Den maksimale koplingseffekten for utgangene A1 - A4 og A5 - A8 til den 8-dobbelte koplingsaktuatoren er forskjellig. Se verdiene som er oppgitt under de tekniske data.

- Ved aktivering kopler aktuatorens reléutganger via et sentralt telegram med en kort tidsforsinkelse.

- Trefasemotorer må ikke tilkoples.

- Den manuelle aktiveringen av reléene er bussuavhengig og aksepteres ikke av koplingsobjektene. På denne måten kan en utgang som er sperret via programvaren allikevel koples for hånd.

- Det er ikke tillatt å bruke 230 V og SELV på forskjellige utganger til en aktuator.

N

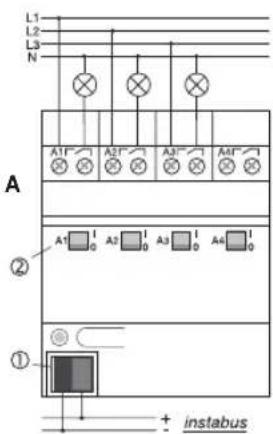

Tilkopling

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

Reléenes koplingstilstander indikeres ved hjelp av koplingsstillings-indikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.

Merknad: Vær oppmerksom på at koplingsstillingsaktuatorene ② av konstruksjonsmessige årsaker er invertert for C-last aktuatoren (til høyre i figuren).

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

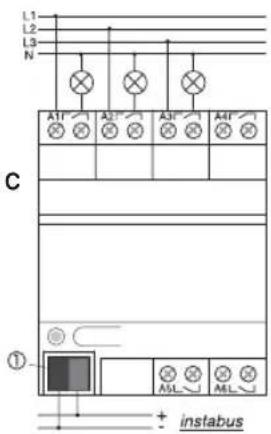

Tilkopling

L1 L2 L3 N A1F A2F A3F A4F C ① + instabus

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

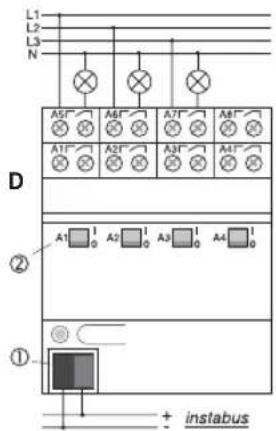

For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander for utgangene A1-A4 ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene for utgangene A1-A4 til den 8-dobbelte koplingsaktuatoren uavhengig av EIB.

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

Tilkopling

E

L1 L2 L3 N A1° A2° A3° A4° A5° A6° A7° A8° ② A1 0 A2 0 A3 0 A4 0 A5 0 A6 0 A7 0 A8 0 ①

Tilkopling

N

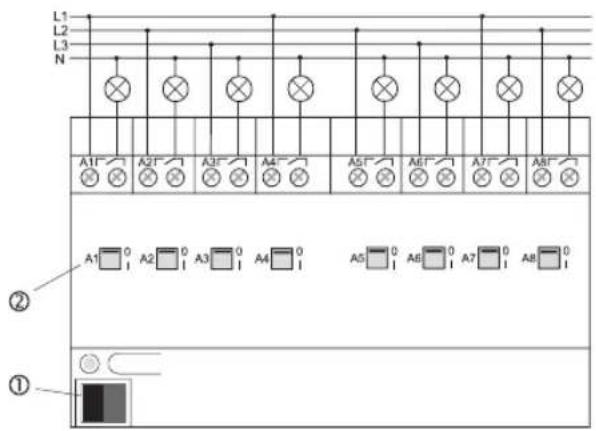

Koplingsaktuator 8-dobbelt C-last (Figur E).

Busstilkoplingen utføres ved hjelp av busstilkoplingsklemmen ①.

For den 8-dobbelte koplingsaktuatoren indikeres reléenes koplingstilstander ved hjelp av koplingsstillingsindikatorene ②. Disse tjener samtidig til manuell aktivering av reléene uavhengig av EIB.

Merknad: Vær oppmerksom på at koplingsstillingsindikatorene ② av konstruksjonsmessige årsaker er invertert for C-last-aktuatoren.

Tilkoplingen skal gjøres som vist i koplingsskjemaet.

Det kan koples forskjellige ytterledere til apparatene.

N

Deksel

F

Ta av dekselet ved å trykke på siden og trekke det av (fig. G).

Tekniske data

N

Generelt

Forsyning instabus EIB : 21 - 32 V DC

Effektforbruk instabus EIB

: Typ. 150 mW

Tilkopling instabus EIB

: instabus tilkoplingsklemme

Tilkopling nett : Skruklemmer

1,5 – 4 mm² entråds eller

uten lederendehylse eller

Tekniske dataTekniske data

N

Utganger koplingsaktuator 4-dobbelt og 8-dobbelt (utganger A1 – A4)

Koplingsspenning : 230 V AC, 400 V AC

Koplingskapasitet 230 V AC : 16 A / AC1 ; 10 A / AC3

Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3

Koplingsytelse

Utganger koplingsaktuator 6-dobbelt og 8-dobbelt (utganger A5 – A8)

Koplingsspenning : 230 V AC

Koplingskapasitet 230 V AC : 6 A / AC1

Koplingsytelse

Tekniske dataTekniske data

N

Utganger koplingsaktuator 4-dobbelt C-last og 8-dobbelt C-last

Koplingsspenning : 230 V AC, 400 V AC

Koplingskapasitet 230 V AC : 16 A / AC1; 10 A / AC3

Koplingskapasitet 400 V AC : 10 A / AC1; 6 A / AC3

Koplingsytelse

Gløde-, høysp.-halogenlamper : 3680 W

Lavsp.-halogenlamper : 2000 VA

Tronic -transformatorer : 2500 W

Lysstofflamper

Kvikksølv-/natriumdamplamper

ikke kompensert; parallellkomp. : 3680 W / 200 μF

Rett til tekniske endringer forbeholdes

N

Garanti

Vi gir garanti innenfor de rammer lovens bestemmelser setter.

Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:
