Produkttype	Analog inngang 4 funksjoner for KNX/EIB-system
Merke	Berker
Modell	75414004
Monteringsbredde	4 moduler (72 mm)
Vekt	Omtrent 150 g
Ekstern strømforsyning	AC 24 V ±10 %, maks. 250 mA
KNX/EIB-strømforsyning	21 – 32 V DC, typisk 150 mW
Omgivelsestemperatur	-5 °C til +45 °C
Beskyttelsestype	IP20 i henhold til EN 60529
Antall innganger	4 analoge innganger
Målbare signaler	0…1 V DC, 0…10 V DC, 0…20 mA DC, 4…20 mA DC
Impedans spenningsmåling	Omtrent 18 kΩ
Impedans strømmåling	Omtrent 100 Ω
Detektorstrømforsyning (+U_s)	24 V DC, maks. 100 mA
Tilkobling utvidelsesmodul	24 V DC, maks. 80 mA
Hovedfunksjoner	Behandling av måledata, overvåking av brudd (4…20 mA)
Montering	På DIN-skinne 35 x 7,5 mm (EN 50022)
Tilkoblinger	Skrueklemmer (0,5 – 4 mm²), 6-polet systemkontakt, EIB-klemme
Sikkerhet	Installasjon av kvalifisert elektriker; ikke kortslutt U_s mellom apparater
Vedlikehold og rengjøring	Rengjør med en tørr, myk klut; ikke bruk sterke rengjøringsmidler
Reservedeler og reparasjonsevne	Send defekt apparat med betalt frakt til sentral kundeservice med beskrivelse av feilen
Generell informasjon	KNX-sertifisert; programvare kreves for konfigurasjon

Ofte stilte spørsmål - 75414004 BERKER

Hva er hovedfunksjonen til den analoge inngangen Berker 75414004?

Den analoge inngangen behandler måledata fra opptil 4 analoge detektorer (lysstyrke, temperatur, vind, regn, osv.) og overfører verdiene til KNX/EIB-bussen.

Hvilke typer signaler kan kobles til?

Spenningssignaler: 0–1 V DC og 0–10 V DC; strømsignaler: 0–20 mA DC og 4–20 mA DC.

Hvordan strømforsyne tilkoblede detektorer?

Detektorene kan strømforsynes via klemmene +U_s og GND (maks. 100 mA totalt). Ved høyere behov kan en separat ekstern strømforsyning brukes. Obs: ikke bruk U_s-klemmer fra en annen enhet.

Hva er nødvendig strømforsyningsspenning?

Apparatet krever en ekstern strømforsyning på 24 V AC ±10 % (maks. 250 mA) og en KNX/EIB-spenning på 21–32 V DC.

Hvordan installere den analoge inngangsmodulen?

Fest modulen på en DIN-skinne (35 x 7,5 mm). Koble utvidelsesmodulen via den medfølgende 6-polete systemkontakten. Installasjonen må utføres av en kvalifisert elektriker.

Hva betyr blinking av status-LED?

LED av: ingen strøm. Gul fast: modul skannes. Rød sakte: underspenning/kortslutning. Rød rask: prosjekt/parametreringsfeil. Grønn sakte: adresse tildelt, OK. Grønn rask: parameterlasting pågår. Grønn fast: alt OK.

Kan man legge til en utvidelsesmodul?

Ja, bare én analog inngangsmodul (ref. 7542 40 04) kan kobles til. Varm utskifting er mulig etter at modulstrømmen er slått av.

Hvordan overvåke ledningsbrudd på en 4–20 mA inngang?

Hvis parametrert, oppdager apparatet et ledningsbrudd ved overvåking av 4–20 mA strøminnganger. Ved feil sendes en melding på bussen.

Hvilke detektorer er kompatible med dette apparatet?

Berker utendørsdetektorer: WS 10H (lysstyrke), WS 10D (skumring), WS 10T (temperatur), WS 10W (vind), WS 10R (regn) og fuktighet/romtemperaturføler (ref. 7590 00 56).

Hva gjør man ved feil?

Kontroller strømforsyning, tilkoblinger og last opp KNX-prosjektet på nytt. Hvis problemet vedvarer, send det defekte apparatet med betalt frakt til Berker sentral kundeservice med en beskrivelse av feilen.

BRUKSANVISNING 75414004 BERKER

Detaljert fagkunnskap ved hjelp av instabus-opplæring er en forutsetning for god forståelse.

Apparatets funksjon er programvare-avhengig.

Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av KNX.

Produktdatabasen og de tekniske beskrivelsene i oppdatert versjon er å finne på internett under www.berker.de

Informasjoner om farer

N

OBS!

• Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelsesforskrifter skal følges.
• Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.
• Fare for ødeleggelse av apparatene!

U_s og GND må ikke forbindes med de tilsvarende tilkoplingene til et annet apparat.

Sensorer som er tilkoplet til analoginngangens innganger (E1... E4) må aldri forsynes via forsyningsklemmene U_s og GND på en tilkoplet analoginngangsmodul.

N

Funksjon Montasje

N

• Analoginngangen behandler måledata fra analoge sensorer. Det kan tilkoples opp til fire fritt kombinerbare analoge måleverdiregistratorer.
• Analoginngangen analyserer både spennings- og strømsignaler. Spenningssignaler: 0 ... 1 V DC 0 ... 10 V DC Strømsignaler: 0 ... 20 mA DC 4 ... 20 mA DC
• Strøminngangene 4 ... 20 mA kan overvåkes med hensyn til trådbrudd (parameterinnstilling).
• Ved hjelp av den 4-doble analoginngangsmodulen art.nr. 7542 40 04 kan det tilkoples og analyseres opp til fire ytterligere analoge sensorer.

Monteres på kapselprofilskinne 35 x 7,5 mm jf. EN 50022

Tilkopling av en analoginngangsmodul til analoginngangen må kun utføres med en 6-polet systemplugg (vedlagt analoginngangsmodulen).

Den 4-doble analoginngangen krever en ekstern 24-V spenningsforsyning, f.eks. best.nr. 7591 00 01.

Denne kan i tillegg forsyne de tilkoplede sensorene, som f.eks. WS 10W, WS 10R, deres varmeinnretninger eller en analoginngangsmodul, best.nr. 7542 40 04.

N

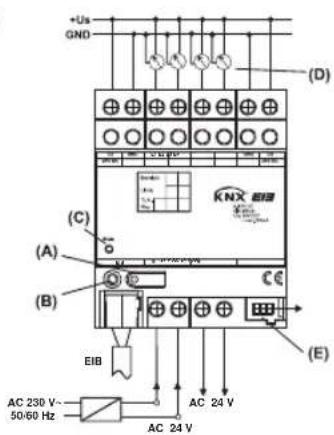

①

+Us GND (D) (C) (A) (B) (E) EIB AC 230 V~ 50/60 Hz AC 24 V KNX EIB

TilkoplingTilkoplingsskjema

N

+U s : Forsyning av eksterne måleverdiregistratorer GND : Referansepotensial for +U s og innganger E1... E4

E1 ... E4 : Måleverdiinnganger

EIB : EIB-tilkoplingsklemme

24 V AC : Ekstern forsyningsspenning

(A) : Programmingstast
(B) : Programmerings-LED
(C) : Status-LED, trefarget (rød, oransje, grønn)
(D) : Måleverdiregistrator
(E) : Systemforbinder, 6-polet for tilkopling av en analoginngangsmodul

N

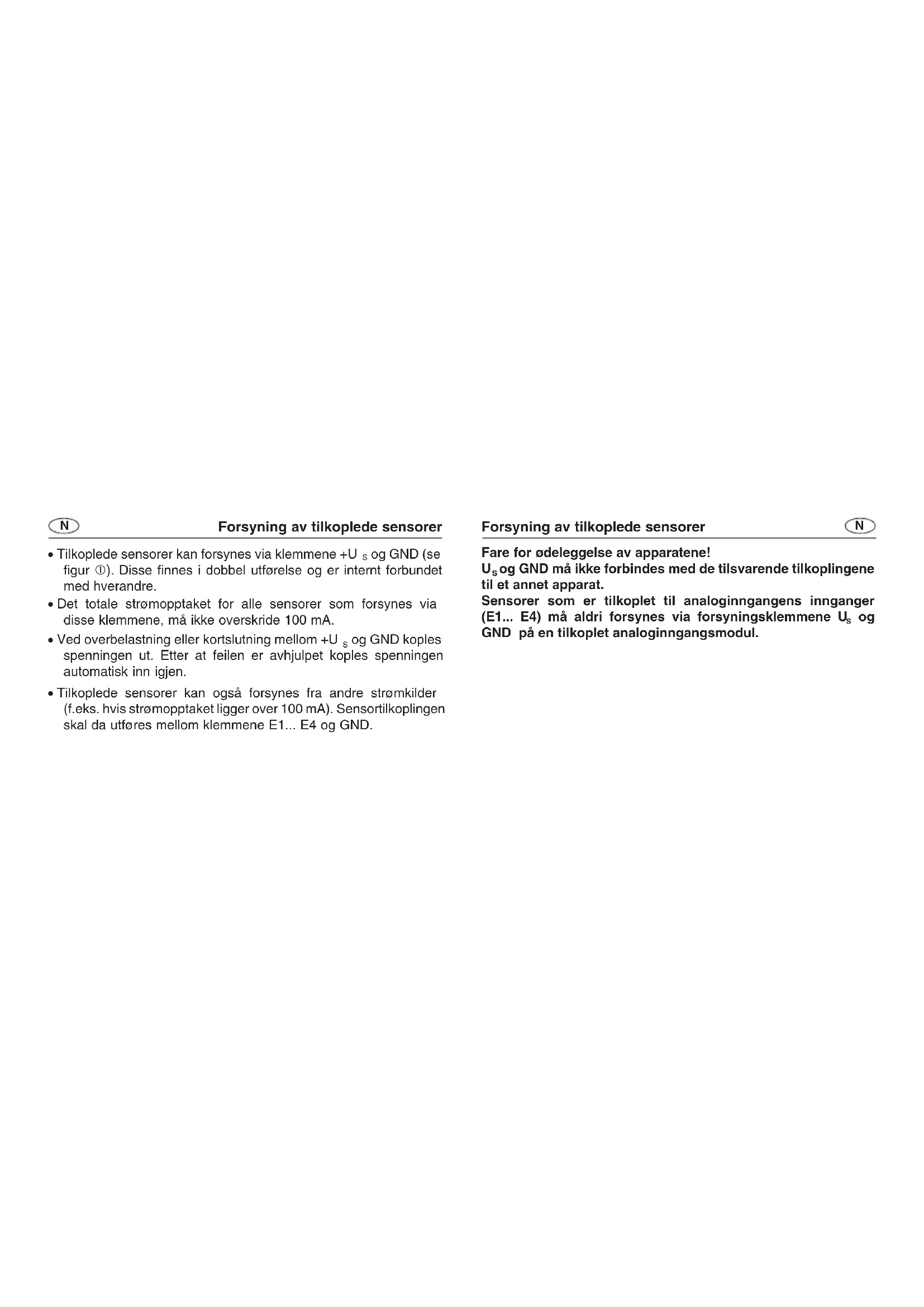

Forsyning av tilkoplede sensorer

• Tilkoplede sensorer kan forsynes via klemmene +U s og GND (se figur ①). Disse finnes i dobbel utførelse og er internt forbundet med hverandre.
• Det totale strømopptaket for alle sensorer som forsynes via disse klemmene, må ikke overskride 100 mA.
• Ved overbelastning eller kortslutning mellom +U _s og GND koples spenningen ut. Etter at feilen er avhjulpet koples spenningen automatisk inn igjen.
• Tilkoplede sensorer kan også forsynes fra andre strømkilder (f.eks. hvis strømopptaket ligger over 100 mA). Sensortilkoplingen skal da utføres mellom klemmene E1... E4 og GND.

Forsyning av tilkoplede sensorer

N

Fare for ødeleggelse av apparatene!

U_s og GND må ikke forbindes med de tilsvarende tilkoplingene til et annet apparat.

Sensorer som er tilkoplet til analoginngangens innganger (E1... E4) må aldri forsynes via forsyningsklemmene U_s og GND på en tilkoplet analoginngangsmodul.

N

Installasjon av en analoginngangsmodul

Ved installasjon av en analoginngangsmodul skal følgende grunnleggende regler følges:

• Det kan tilkoples max. en analoginngangsmodul.
• Utskiftning av en analoginngangsmodul mot en modul av samme type, f.eks. ved defekt, kan utføres mens systemet er i drift (modulen må gjøres spenningsløs!). Etter utskiftning utfører analoginngangen en reset etter ca. 25 s. Dette fører til at alle innog utganger på analoginngangen og de tilkoplede modulene initialiseres på nytt og settes i sin opprinnelige tilstand.
• Fjerning eller tilføyelse av moduler uten tilpasning av prosjekteringen og etterfølgende nedlasting i analoginngangen er ikke tillatt, da dette vil føre til feilfunksjoner i systemet.

Idriftsettelse

N

Etter førstegangs innkopling utfører analoginngangen en modulscanning (status-LED: „Oransje / på“). Da et nytt apparat ikke får et prosjekt som standard, kopler status-LED'en deretter over til „Rød / blinker raskt“.

En tilkoplet analoginngangsmodul signaliserer at den er driftsklar ved at status-LED'en settes i modusen „Blinker raskt“.

Etter at et prosjekt er lastet ned i analoginngangen, kopler status-LED'en over til „Grønn / på“; modulen kopler ut sin status-LED.

N

Status-LED

Av : Ingen spenningsforsyning

Oransje / på : Modulscanning via analoginngang

Oransje / blinker raskt : Modulscanning analoginngangsmodul

Rød / blinker sakte : Feil: Underspenning på modultilkopling / kortslutning U_s

Rød / blinker raskt : Feil: Ingen prosjekter / Feil i parametrering

Grønn / blinker sakte : Adressetilordning, modulscanning avsluttet, prosjektering OK

Grønn / blinker raskt : Parameter-download i modulene

Grønn / på : Modulscanning avsluttet, alt OK

Blinker sakte = 1/s; blinker raskt = 2/s

For tilkoplede sensorer må parametrene som skal stilles inn, fastlegges på forhånd.

Sort Bruk Type Art.nr.

Lysstyrke Utendørs WS 10H 7590 00 53

Skumring Utendørs WS 10D 7590 00 55

Temperatur Utendørs WS 10T 7590 00 54

Vind Utendørs WS 10W 7590 00 50

Regn Utendørs WS 10R 7590 00 52

Fuktighet/temp. Rom 7590 00 56

N

Forsyning

Forsyningsspenning : AC 24 V ±10 %

Strømopptak : Max. 250 mA

Spenning KNX/EIB : 21 - 32 V DC

Effektopptak KNX/EIB : Typ. 150 mW

Tekniske dataTekniske data

N

Tilkoplinger

Innganger, forsyning : Skruklemmer

^2 til 4 mm ^2

entråds : 0,5 mm

Tilkopling utvidelsesmodul : 24 V DC, max. 80 mA

Rett til tekniske endringer forbeholdes.

GarantiTekniske data

N

Vi gir garanti innenfor de rammer lovens bestemmelser setter.

Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:

CE -merket er et frihandelsmerke som vender seg utelukkende til myndighetene og garanterer ingenting angaende egenskaper.
