Tipo de producto	Entrada analógica 4 funciones para sistema KNX/EIB
Marca	Berker
Modelo	75414004
Anchura de montaje	4 módulos (72 mm)
Peso	Aproximadamente 150 g
Alimentación externa	CA 24 V ±10 %, máx. 250 mA
Alimentación KNX/EIB	21 – 32 V CC, típico 150 mW
Temperatura ambiente	-5 °C a +45 °C
Tipo de protección	IP20 según EN 60529
Número de entradas	4 entradas analógicas
Señales medibles	0…1 V CC, 0…10 V CC, 0…20 mA CC, 4…20 mA CC
Impedancia medición de tensión	Aproximadamente 18 kΩ
Impedancia medición de corriente	Aproximadamente 100 Ω
Alimentación detectores (+U_s)	24 V CC, máx. 100 mA
Conexión módulo de extensión	24 V CC, máx. 80 mA
Funciones principales	Procesamiento de datos de medición, vigilancia de rotura de hilo (4…20 mA)
Montaje	Sobre perfil sombrero 35 x 7,5 mm (EN 50022)
Conexiones	Bornes de tornillo (0,5 – 4 mm²), conector sistema 6 polos, borne EIB
Seguridad	Instalación por electricista cualificado; no cortocircuitar U_s entre aparatos
Mantenimiento y limpieza	Limpiar con un paño seco y suave; no usar productos agresivos
Piezas de repuesto y reparabilidad	Enviar el aparato defectuoso con porte pagado al servicio postventa central con descripción del defecto
Información general	Certificado KNX; software requerido para configuración

Preguntas frecuentes - 75414004 BERKER

¿Cuál es la función principal de la entrada analógica Berker 75414004?

La entrada analógica procesa los datos de medición de hasta 4 detectores analógicos (luminosidad, temperatura, viento, lluvia, etc.) y transmite los valores al bus KNX/EIB.

¿Qué tipos de señales se pueden conectar?

Señales de tensión: 0–1 V CC y 0–10 V CC; señales de corriente: 0–20 mA CC y 4–20 mA CC.

¿Cómo alimentar los detectores conectados?

Los detectores se pueden alimentar a través de los bornes +U_s y GND (máx. 100 mA en total). Si se necesita más, se puede utilizar una alimentación externa separada. Atención: no utilizar los bornes U_s de otro aparato.

¿Cuál es la tensión de alimentación necesaria?

El aparato necesita una alimentación externa de 24 V CA ±10 % (máx. 250 mA) y una tensión KNX/EIB de 21–32 V CC.

¿Cómo instalar el módulo de entrada analógica?

Fijar el módulo sobre un perfil sombrero (35 x 7,5 mm). Conectar el módulo de extensión mediante el conector sistema de 6 polos suministrado. La instalación debe ser realizada por un electricista cualificado.

¿Qué significa el parpadeo del LED de estado?

LED apagado: sin alimentación. Amarillo fijo: escaneo del módulo en curso. Rojo lento: subtensión/cortocircuito. Rojo rápido: fallo de proyecto/parametrización. Verde lento: dirección asignada, OK. Verde rápido: carga de parámetros en curso. Verde fijo: todo OK.

¿Se puede añadir un módulo de extensión?

Sí, se puede conectar un solo módulo de entrada analógica (ref. 7542 40 04). El reemplazo en caliente es posible después de cortar la alimentación del módulo.

¿Cómo vigilar una rotura de hilo en una entrada 4–20 mA?

Si está parametrizado, el aparato detecta una rotura de hilo mediante la vigilancia de las entradas de corriente 4–20 mA. En caso de fallo, se envía un mensaje al bus.

¿Qué detectores son compatibles con este aparato?

Detectores Berker para exterior: WS 10H (luminosidad), WS 10D (crepúsculo), WS 10T (temperatura), WS 10W (viento), WS 10R (lluvia) y sonda humedad/temperatura ambiente (ref. 7590 00 56).

¿Qué hacer en caso de mal funcionamiento?

Verificar la alimentación, las conexiones y recargar el proyecto KNX. Si el problema persiste, enviar el aparato defectuoso con porte pagado al servicio postventa central Berker con una descripción del defecto.

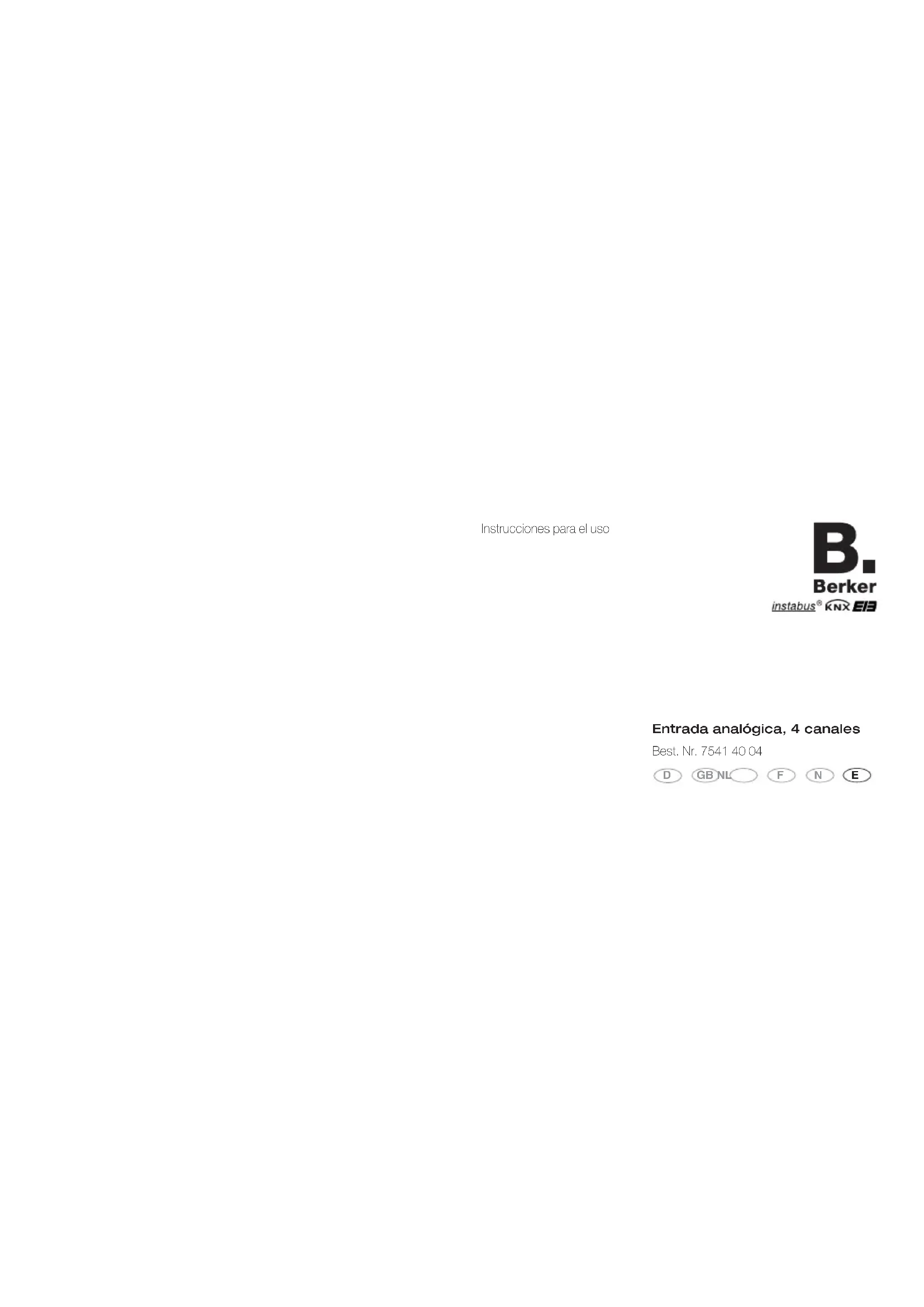

MANUAL DE USUARIO 75414004 BERKER

Instrucciones para el uso

Berker

instabus® KNX EIB

Entrada analógica, 4 canales

Información de sistema

El equipo presente es un producto del sistema KNX/instabus EIB y cumple las directivas KNX.

Para poder comprender el sistema se presuponen conocimientos especiales detallados adquiridos en medidas de capacitación instabus.

El funcionamiento del aparato depende del software. Consulte la base de datos de productos del fabricante para información detallada de qué software puede cargarse y cuál será el funcionamiento que se puede lograr por tal software, así como para el software mismo.

La planificación, la instalación y la puesta en funcionamiento del aparato se llevan a cabo con la ayuda de un software KNX certificado. La base de datos de productos así como las descripciones técnicas más actuales se encuentran en internet en www.berker.de.

Indicaciones de seguridad

E

¡Atención!

• La instalación y el montaje de aparatos eléctricos solamente debe efectuar un electricista formado. El mismo ha de observar durante los trabajos mencionados las vigentes prescripciones preventivas de accidentes.
• En caso de no observar las instrucciones de instalación existe peligro de incendios o de otros peligros.
• ¡Peligro de destrucción de los aparatos! No conectar U_s y GND con las conexiones correspondientes de otro equipo.

No alimentar nunca sensores conectados a las entradas de la entrada analógica (E1... E4) por los bornes de alimentación U_s y GND de un módulo de entrada analógica conectado.

E

Funcionamiento

• La entrada analógica procesa datos de medición de sensores analógicos. Pueden conectarse hasta un máximo de cuatro registradores analógicos de datos libremente configurables.
• La entrada analógica puede evaluar tanto señales de tensión como señales de corriente.
  Señales de tensión: 0 ... 1 V CC 0 ... 10 V CC Señales de corriente: 0 ... 20 mA CC 4 ... 20 mA CC
• Se pueden vigilar las entradas de corriente 4 ... 20 mA con respecto a la rotura de conductores (ajuste de parámetros).
• Por medio de un módulo de entrada analógico, 4 canales, n° de ped. 7542 40 04, pueden conectarse y evaluarse hasta un máximo de cuatro sensores analógicos más.

Montaje

E

Montar a presión en carril omega 35 x 7,5 mm según EN 50022

La conexión de un módulo de entrada analógica a la entrada analógica se realiza exclusivamente por un enchufe de sistema de 6 polos (está adjunto al módulo de entrada analógica).

Para el funcionamiento, la entrada analógica necesita una alimentación de tensión externa de 24 V, por ejemplo, n° de ped. 7591 00 01.

La alimentación externa puede abastecer de tensión adicionalmente los sensores conectados, tales como WS 10W, WS 10R, la calefacción de los mismos o un módulo de entrada analógica, n° de ped. 7542 40 04.

E

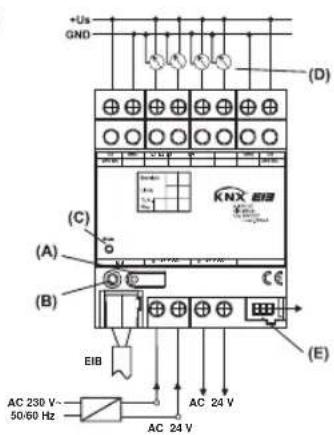

Esquema de conexión Conexión

E

①

+Us GND (D) (C) (A) (B) (E) EIB AC 230 V- 50/60 Hz AC 24 V KNX EIB

+Us : alimentación de registradores de datos externos

GND : potencial de referencia para +U y entradas E1... E4

E1 ... E4 : entradas de valores de medición

EIB : borne de conexión EIB

24 V AC : tensión de alimentación externa

(A) : tecla de programación

(B) : LED de programación

(C) : LED de estado, de tres colores (rojo, naranja, verde)

(D) : registrador de datos

(E) : conector de sistema, 6 polos para la conexión de un módulo de entrada analógico

E

Alimentación de sensores conectados

• Los sensores conectados pueden alimentarse de corriente por los bornes +U _s y GND (véase la figura ①). Los bornes existen en versión doble y están interconectados internamente entre sí.
• El consumo total de corriente de todos los sensores así alimentados de corriente no debe sobrepasar los 100 mA.
• En caso de cortocircuito o sobrecarga entre +U_s y GND se desconecta la tensión. Una vez eliminada la avería, la tensión se conecta automáticamente de nuevo.
• Los sensores conectados también pueden abastecerse de fuentes externas (por ejemplo, cuando la potencia absorbida sobrepasa los 100 mA). La conexión de los sensores se efectúa entre los bornes E1... E4 y GND.

Alimentación de sensores conectados

E

¡Peligro de destrucción de los aparatos!

No conectar U_s y GND con las conexiones correspondientes de otro equipo.

No alimentar nunca sensores conectados a las entradas de la entrada analógica (E1... E4) por los bornes de alimentación U_s y GND de un módulo de entrada analógica conectado.

E

Instalación de un módulo de entrada analógica

Deben observarse las reglas básicas siguientes al instalar un módulo de ampliación:

• Puede conectarse como máximo un módulo de entrada analógica.
• La sustitución de un módulo de ampliación por un módulo del mismo tipo – por. ej. en caso de un defecto – se puede realizar durante el servicio activo del sistema (¡desconectar el módulo de la tensión!). Realizada la sustitución, la entrada analógica efectúa un reset después de unos 25 s. Así se inicializan nuevamente todas las entradas y salidas de la entrada analógica y de los módulos conectados y las ponen en el estado inicial.
• No está admitido quitar o añadir módulos sin adaptar la proyección y la descarga siguiente a la entrada analógica, puesto que eso conduce a funciones erróneas del sistema.

Puesta en funcionamiento

E

Realizada la primera conexión, la entrada analógica efectúa escaneo de módulos (LED de estado: „naranja/con.“). Ya que un equipo nuevo, como estándar, no cuenta con un proyecto, el LED de estado a continuación conmuta a „rojo/destellos rápidos“.

Un módulo de entrada analógica conectado señaliza su disposición al servicio conmutando el LED de estado a „destellos rápidos“. Una vez cargado un proyecto en la entrada analógica, el LED de estado conmuta a „verde/con.“; el módulo apaga su LED de estado.

E

LED de estado

Apagado : ninguna alimentación de tensión

Naranja/con. : escán de módulos por entrada analógica

Naranja/destellos rápidos : escán módulo de entrada analógica

Rojo/destellos lentos : error: baja tensión en la connexión de módulo / cortocircuito U_s

Rojo/destellos rápidos : error: ningún proyecto / error en la parametrización

Verde/destellos lentos : distribución de direcciones, escán de módulos terminado, proyección OK

Verde/destellos rápidos : descarga de parámetros a los módulos

Verde/con. : escán de módulos terminado, todo OK

Para los sensores conectados, los parámetros a ajustar deben determinarse previamente.

Tipo Uso Modelo No. de art.

Intensidad de luz exteriores WS 10H 7590 00 53

Crepúsculo exteriores WS 10D 7590 00 55

Temperatura exteriores WS 10T 7590 00 54

Viento exteriores WS 10W 7590 00 50

Lluvia exteriores WS 10R 7590 00 52

humedad/temp. local 7590 00 56

E

Alimentación

Tensión de alimentación: CA 24 V ±10 %

Absorción de corriente: máx. 250 mA

Tensión KNX/EIB : 21 - 32 V CC

Potencia absorbida KNX/EIB: típ. 150 mW

Temperatura ambiente: -5 °C a +45 °C

Temperatura de almacenamiento/transporte: 25 °C a +70 °C

Humedad

Ambiente/almacenamiento/transporte: máx. 93 % humedad rel., sin rociado

Grado de protección: IP 20 según EN 60 529

Anchura de instalación: 4 módulos / 72 mm

Peso: aprox. 150 g

Datos técnicosDatos técnicos

E

Conexiones

Entradas, alimentación: bornes roscados

de un hilo: 0,5 mm² a 4 mm ^2

de hilo fino (sin terminal de conductor): 0,34 mm² a 4 mm ^2

de hilo fino (con terminal de conductor): 0,14 mm² a 2,5 mm ^2

KNX/EIB: borne de conexión y derivación

Módulo de ampliación: enchufe de sistema de 6 polos

E

Entradas de sensor

Número: 4 analógicas

señales de sensores evaluables: 0 ... 1 V CC, 0 ... 10 V CC, 0 ... 20 mA CC, 4 ... 20 mA CC

impedancia, medición de tensión: aprox. 18 kΩ

impedancia, medición de corriente: aprox. 100 Ω

Alimentación de sensores

exteriores (+U _s ): 24 V CC máx. 100 mA CC

Conexión de módulo de ampliación: 24 V CC máx. 80 mA

Reservadas modificaciones técnicas.

GarantíaDatos técnicos

E

Damos garantía según la normativa vigente.

Rogamos envíen el aparato franco de porte con una descripción del defecto a nuestra central de servicio postventa:

CE La sigla CE es un signo de tráfico libre que se dirige exclusivamente a la autoridad, no conteniendo niguna garantía de propiedades.
