MANUAL DE USUARIO 75524001 BERKER

Instrucciones para el uso

B.

Berker

instabus® KNX EI3

Módulo de actuador analógico, 4 canales

Indicaciones de seguridad

¡Atención!

- La instalación y el montaje de aparatos eléctricos solamente debe efectuar un electricista formado. El mismo ha de observar durante los trabajos mencionados las vigentes prescripciones preventivas de accidentes.

- En caso de no observar las instrucciones de instalación existe riesgo de incendios o de otros peligros.

- ¡No conecte balastos electrónicos ni transformadores electrónicos que cuentan con una entrada de control 1-10 V a las salidas!

- No conecte tensiones externas a las salidas. Los componentes conectados deben garantizar una separación segura de otras tensiones.

- No conecte los bornes GND con los bornes del nombre igual de un equipo EIB (¡peligro de destrucción!).

Funcionamiento

• El módulo de actuador analógico amplia un actuador analógico EIB por cuatro salidas analógicas que pueden parametrizarse por software.
• Los datos recibidos se convierten en las señales de salida 0...1 V, 0...10 V, 0...20 mA o 4...20 mA.
• Dichas señales analógicas de salida hacen posible para actuadores de la técnica de calefacción, climatización y ventilación adaptar sus magnitudes de salida a base de informaciones de bus y participar en procesos de regulación.
• Las magnitudes de salida pueden guiarse forzadamente.
• La evaluación de los propios datos de módulo así como el procesamiento del guiado forzoso se realizan en el actuador analógico EIB.

E

Funcionamiento

• La conexión del módulo de actuador analógico al aparato EIB se efectúa por un enchufe de sistema que forma parte del volumen de suministro.
• Las salidas no necesarias pueden desconectarse.
• Se vigilan las salidas de corriente con respecto a cortocircuito.
• El estado de la salida se indica por LED de estado.

Montaje

El montaje se realiza montando a presión en carril omega 35 x 7,5 mm según EN 50022

La conexión del módulo de actuador analógico a un actuador analógico EIB se realiza exclusivamente por un enchufe de sistema de 6 polos (está adjunto al módulo de actuador analógico).

El módulo de actuador analógico necesita una alimentación de tensión externa de 24 V, por ejemplo, n° de ped. 7591 00 01.

Dicho aparato puede también alimentar el actuador analógico EIB conectado u otros aparatos.

Para una conexión confortable existen los bornes para la alimentación de tensión en versión doble. Van conectados internamente entre sí (marcación por punto “•”).

E

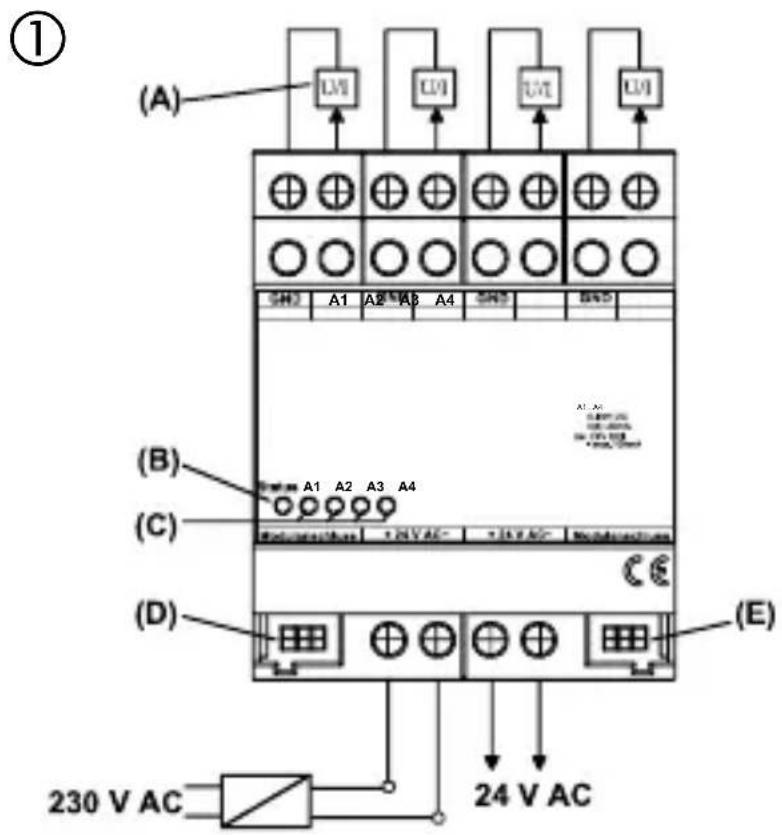

Esquema de conexión

GND : potencial de referencia para salidas A1 ... A4

A1 ... A4 : salidas analógicas

24 V AC : tensión de alimentación externa

(A) : aparatos con interfaz analógica
(B) : LED de estado, del módulo de actuador analógico, rojo
(C) : LED de estado de las 4 salidas analógicas, amarillo
(D) : conector de sistema, 6 polos, para conectar el módulo
(E) : conector de sistema, 6 polos, para ampliaciones en el futuro

¡Atención!

No conecte los bornes GND con los bornes del nombre igual de un módulo de actuador analógico (¡peligro de destrucción!).

E

Actuadores analógicos conectables

Indicación de seguridad

• ¡No conecte balastos electrónicos ni transformadores electrónicos que cuentan con una entrada de control 1-10 V a las salidas!
• No conecte tensiones externas a las salidas. Los componentes conectados deben garantizar una separación segura a otras tensiones.
• Las salidas de corriente deben cargarse como máximo con 500.
• Las salidas de tensión deben cargarse como mínimo con 1 kΩ.
• Los bornes GND de las salidas A1... A4 están conectados internamente entre sí.
• En caso de un cortocircuito de una salida de tensión entre A1... A4 y GND se desconecta la respectiva salida.

Instalación de un módulo de actuador analógica

E

Al instalar un módulo de actuador analógico deben observarse las reglas básicas siguientes:

• La sustitución de un módulo de ampliación por un módulo del mismo tipo – por ejemplo, en caso de un defecto – se puede realizar durante el servicio activo del sistema (¡desconectar el módulo de la tensión!). Realizada la sustitución, el actuador analógico efectúa un reset después de unos 25 s. Así se inicializan nuevamente todas las salidas del actuador analógico y de los módulos conectados y los ponen en el estado inicial.
• No está admitido quitar o añadir módulos sin adaptar la proyección y la descarga siguiente al actuador analógico, puesto que eso provoca funciones erróneas del sistema.

E

LED de estado

Estado del aparato (rojo)

Durante la puesta en funcionamiento del módulo

encendido : módulo está listo para el servicio (autodiagnóstico OK)

destellos rápidos : se está inicializando el módulo

destellos lentos : módulo no proyectado (en el aparato EIB)

apagado : módulo está inicializado y puesto en funcionam.

Prerrequisito: el LED estuvo encendido antes

En el servicio normal:

encendido : módulo no está listo para el servicio

(estado de avería)

apagado : módulo está inicializado y puesto en funcionam.

Prerrequisito: el LED estuvo encendido antes

Señales de salida A1 ... A4 (amarillo)

LED apagado : señal de salida es igual a cero

LED encendido : señal de salida es más grande que cero

E

Datos técnicos

Alimentación

Tensión de alimentación: CA 24 V ±10 %

Absorción de corriente: máx. 120 mA

Consumo de corriente en el

enchufe de sistema: 6 mA

Temperatura ambiente: -5 °C a +45 °C

Temperatura de almacenamiento/transporte: 25 °C a +70 °C

Humedad

Ambiente/almacenamiento/transporte: máx. 93 % humedad rel., sin rociado

Grado de protección: IP 20 según EN 60 529

Anchura de instalación: 4 módulos / 72 mm

Peso: aprox. 155 g

Conexiones

Salidas, alimentación: bornes roscados

de un hilo: 0,5 mm ^2 a 4 mm ^2

de hilo fino (sin terminal de conductor): 0,34 mm ^2 a 4 mm ^2

de hilo fino (con terminal de conductor): 0,14 mm ^2 a 2,5 mm ^2

Conexión al aparato KNX/EIB: enchufe de sistema, 6 polos

Salidas analógicas

Número: 4

Mágenes: 0 ... 1 V, 0 ... 10 V,

0 ... 20 mA, 4 ... 20 mA

Carga aparente, señales de tensión: > 1 kΩ

Carga aparente, señales de corriente: < 500 Ω

Reservadas modificaciones técnicas.

Garantía

Damos garantía según la normativa vigente.

Rogamos envíen el aparato franco de porte con una descripción del defecto a nuestra central de servicio postventa:

CE La sigla CE es un signo de tráfico libre que se dirige exclusivamente a la autoridad, no conteniendo niguna garantía de propiedades.
