BEDIENUNGSANLEITUNG 75524001 BERKER
Best. Nr. 7552 40 01
825 511 01 09.2005
D GB NL F N E
D
Gefahrenhinweise
Achtung!
- Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
- Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
- Schließen Sie keine EVG oder elektronischen Trafos mit 1-10 V Steuereingang an die Ausgänge an!
- Schließen Sie keine externen Spannungen an die Ausgänge an. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
- Verbinden Sie die Klemmen GND nicht mit den gleichnamigen Klemmen des EIB-Gerätes (Zerstörungsgefahr!).
Funktion
- Das Analogaktormodul erweitert einen EIB Analogaktor um vier analoge Ausgänge, die sich per Software parametrieren lassen.
- Empfangene Daten werden in die Ausgangssignale 0...1 V, 0...10 V, 0...20 mA oder 4...20 mA umgesetzt.
- Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen auf Grund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
• Die Ausgangsgrößen können zwangsgeführt werden. - Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im EIB Analogaktor.
D
Funktion
- Der Anschluss des Analogaktormoduls an das EIB-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker.
- Nicht benötigte Ausgänge lassen sich abschalten.
- Spannungsausgänge werden auf Kurzschluss überwacht.
- Der Ausgangszustand wird durch Status-LED angezeigt.
Montage
Die Montage erfolgt durch Aufschnappen auf Hutprofilschiene 35 x 7,5 mm nach DIN EN 50022.
Der Anschluss des Analogaktormoduls an einen EIB Analogaktor erfolgt ausschließlich mit einem 6-poligen Systemstecker (liegt dem Analogaktormodul bei).
Das Analogaktormodul benötigt zum Betrieb eine externe 24-V-Spannungsversorgung, z. B. Best. Nr. 7591 00 01. Diese kann auch den angeschlossenen EIB Analogaktor oder weitere Geräte versorgen.
Für einen komfortablen Anschluss sind die Klemmen für die Spannungsversorgung doppelt vorhanden und intern miteinander verbunden (Kennzeichnung durch Punkt „•“).
D

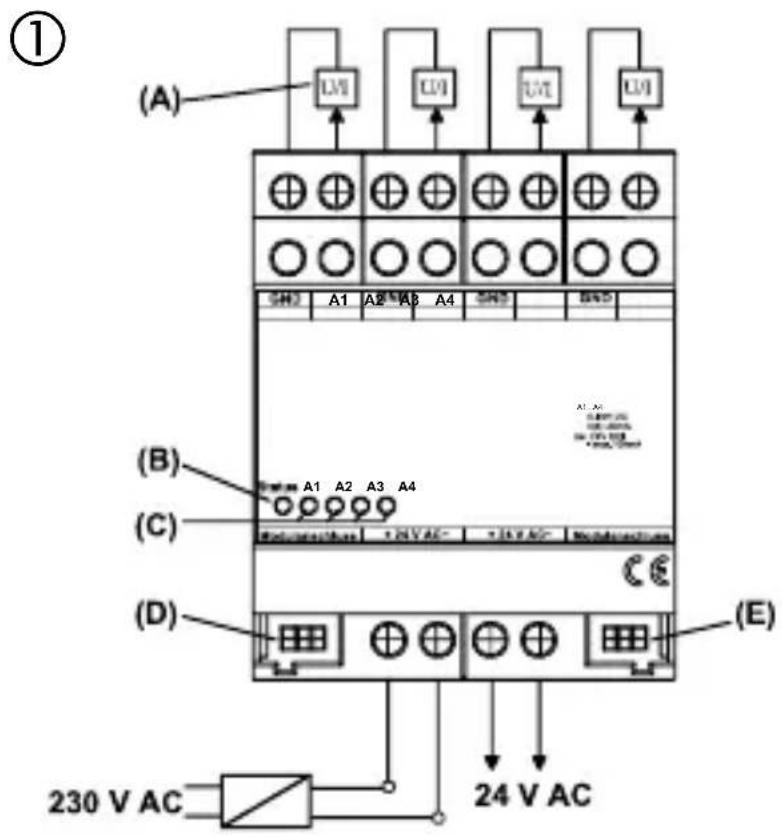

Anschlussbild
GND : Bezugspotential für Ausgänge A1... A4
A1 ... A4 : Analogausgänge
24 V AC : externe Versorgungsspannung
(A) : Geräte mit analoger Schnittstelle
(B) : Status-LED des Analogaktormoduls, rot
(C) : Status-LED der vier Ausgänge, gelb
(D) : Systemverbinder, 6-polig, für Modulanschluss
(E) : Systemverbinder, 6-polig, für zukünftige Erweiterungen
Achtung!
Die Klemmen GND dürfen nicht mit den gleichnamigen Klemmen des Analogaktors verbunden werden (Zerstörungsgefahr!).
D
Anschließbare Analog-Aktoren
Gefahrenhinweis
- Schließen Sie keine EVG oder elektronischen Trafos mit 1-10-V-Steuereingang an die Ausgänge an!
- Schließen Sie keine externen Spannungen an die Ausgänge an. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
- Stromausgänge dürfen mit max. 500 Ω belastet werden.
- Spannungsausgänge müssen mit min. 1 kΩ belastet werden.
• Die Klemmen GND der Ausgänge A1 ... A4 sind intern miteinander verbunden.
- Bei Kurzschluss eines Spannungsausgangs zwischen A1 ... A4 und GND wird der jeweilige Ausgang abgeschaltet.
Installation des Analogaktormoduls
D
Bei der Installation eines Analogaktormoduls sind folgende Grundregeln zu beachten:
- Der Tausch eines Analogaktormoduls z. B. bei einem Defekt kann im laufenden Betrieb des Systems erfolgen (Modul spannungsfrei schalten!). Nach dem Tausch führt der Analogaktor nach ca. 25 s einen Reset durch. Dadurch werden alle Ausgänge sowohl des Analogaktors als auch des angeschlossenen Analogaktormoduls neu initialisiert und in den Ursprungszustand versetzt.
- Das Entfernen oder Hinzufügen von Modulen ohne Anpassung der Projektierung und anschließendes Herunterladen in den Analogaktor ist nicht zulässig, da es zu Fehlfunktionen des Systems führt.
D
Status-LED
Gerätestatus (rot)
Während der Inbetriebnahme des Moduls
Ein : Modul ist betriebsbereit (Selbsttest i. O.)
Schnell blinkend : Modul wird zur Zeit initialisiert
Langsam blinkend : Modul nicht projektiert (im EIB-Gerät)
Aus : Modul ist initialisiert und in Betrieb genommen.
Voraussetzung: Zuvor muss die LED geleuchtet haben!
Im Normalbetrieb
Ein : Modul ist nicht betriebsbereit (Fehler)
Aus : Modul ist initialisiert und programmiert.
Voraussetzung: Zuvor muss die LED geleuchtet haben!
Langsam blinkend = 1/s; Schnell blinkend = 2/s
Status-LED
Ausgangssignale A1 ... A4 (gelb):
LED Aus : Ausgangssignal ist gleich Null
LED Ein : Ausgangssignal ist größer Null
D
Technische Daten
Versorgung
Versorgungsspannung : 24 V AC ±10 %
Stromaufnahme : max. 120 mA
Stromaufnahme am
Systemstecker : 6 mA
Umgebungstemperatur : -5 °C bis +45 °C
Lager-/Transporttemperatur : -25 °C bis +70 °C
Feuchte
Umgebung/Lager/Transport : max. 93% r. F., keine Betauung
Schutzart : IP 20 nach DIN EN 60529
Einbaubreite : 4 TE / 72 mm
Gewicht : ca. 155 g
Anschlüsse
Ausgänge, Versorgung : Schraubklemmen
eindrähtig : 0,5 mm
^2 bis 4 mm ^2
feindrähtig (o. Aderendhülse) : 0,34 mm ^2 bis 4 mm ^2
feindrähtig (m. Aderendhülse) : 0,14 mm² bis 2,5 mm²
Anschluss zum KNX/EIB-Gerät : 6-pol. Systemstecker
Analogausgänge
Anzahl : 4
auswertbare Sensorsignale : 0 ... 1 V DC, 0 ... 10 V DC, 0 ... 20 mA DC, 4 ... 20 mA DC
Bürde Spannungssignale : ≥ 1 kΩ
Bürde Stromsignale : ≤ 500 Ω
Technische Änderungen vorbehalten.
Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:
Berker GmbH & Co. KG
Abt. Service Center
Klagebach 38
D-58579 Schalksmühle
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
CE Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörde wendet und keine Zusicherung von Eigenschaften beinhaltet.
Best. Nr. 7552 40 01
Berker GmbH & Co. KG
Klagebach 38
D-58579 Schalksmühle
Germany
Telephone: +49 (0) 23 55 / 90 5-0
Telefax: +49 (0) 23 55 / 90 5-111
Best. Nr. 7552 40 01
