MODE D'EMPLOI 75524001 BERKER

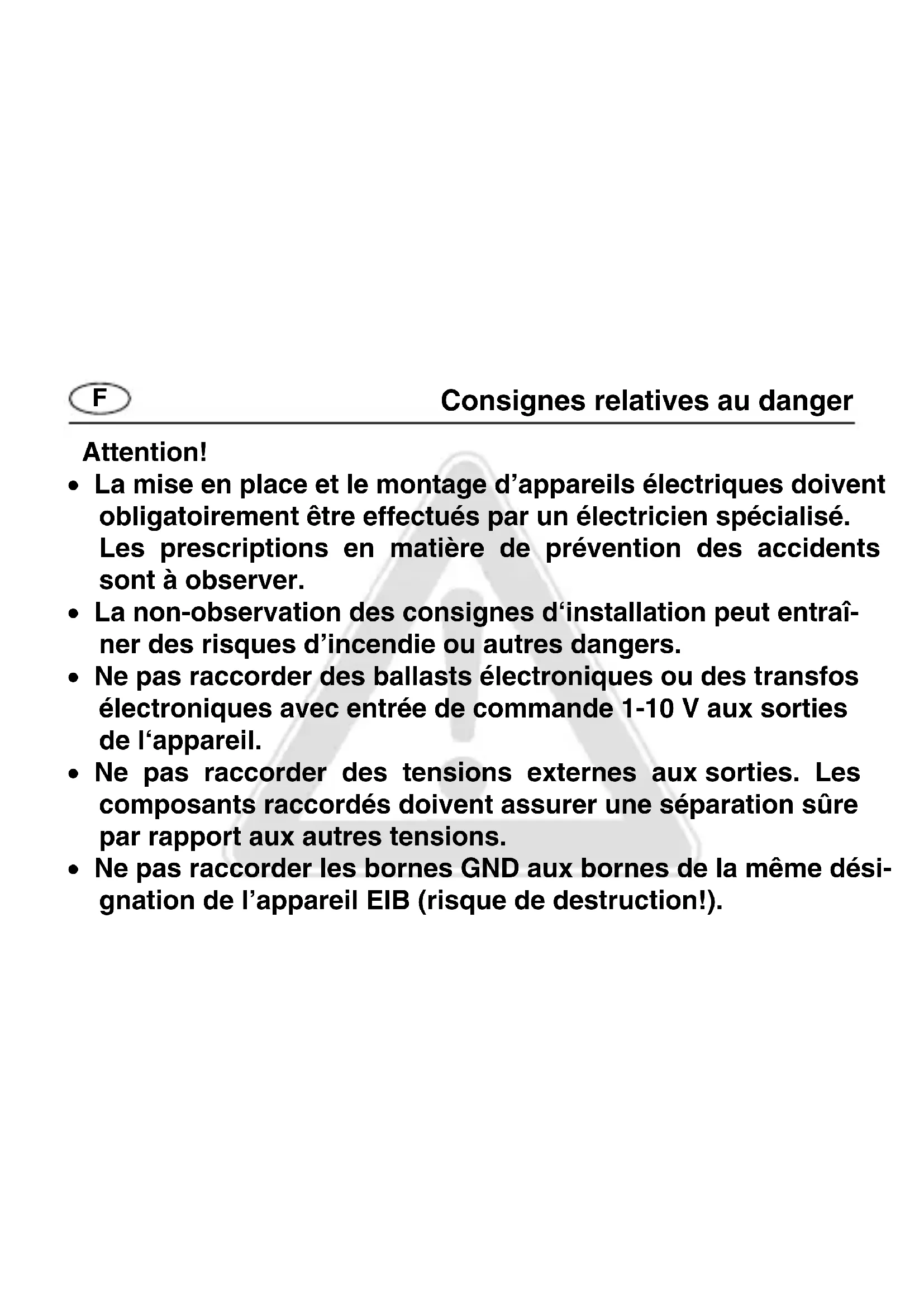

• La mise en place et le montage d’appareils électriques doivent obligatoirement être effectués par un électricien spécialisé. Les prescriptions en matière de prévention des accidents sont à observer.

• La non-observation des consignes d‘installation peut entraî- ner des risques d’incendie ou autres dangers.

• Ne pas raccorder des ballasts électroniques ou des transfos électroniques avec entrée de commande 1-10 V aux sorties de l‘appareil.

• Ne pas raccorder des tensions externes aux sorties. Les composants raccordés doivent assurer une séparation sûre par rapport aux autres tensions.

• Ne pas raccorder les bornes GND aux bornes de la même dési- gnation de l’appareil EIB (risque de destruction!).Fonction

• Le module actionneur analogique élargit un actionneur analogique EIB de quatre sorties analogiques paramétrisables par logiciel.

• Les données reçues sont converties dans des signaux de sortie de 0...1 V, 0...10 V, 0...20 mA ou 4...20 mA.

• Avec ces signaux de sortie analogiques, les actionneurs dans les systèmes de chauffage, de ventilation et de conditionnement d‘air peuvent adapter leurs grandeurs de sortie en fonction des informations du bus et participer ainsi à des procédés d‘asservissement.

• Les grandeurs de sortie peuvent être asservies au pilotage forcé.

• L‘évaluation des données de module et le pilotage forcé se font dans l‘actionneur analogique EIB.Fonction

• Le module actionneur analogique est raccordé à l‘appareil EIB avec un connecteur de système fourni avec le module.

• Les sorties non nécessaires peuvent être désactivées.

• Les sorties tension sont surveillées pour détecter des court-cir- cuits.

• L‘état de sortie est indiqué par une DEL d‘état.Montage

L‘appareil est fixé par enclipsage sur rail modulaire de 35 x 7,5 mm selon EN 50022. Le raccordement du module actionneur analogique à un action- neur analogique EIB se fait exclusivement avec un connecteur de système à 6 contacts (fourni avec le module actionneur analogique). Pour son fonctionnement, le module actionneur analogique a besoin d’une alimentation de 24 V externe, p.ex. no. de cde. 7591 00 01. Celle-ci peut également alimenter l‘actionneur analogique EIB con- necté ou d‘autres appareils. Pour permettre un raccordement facile, les bornes d‘alimentation sont doubles et reliés internement (marqué d‘un point «

»).Schéma de connexion

GND : potentiel de référence pour sorties A1 ... A4 A1 ... A4 : sorties analogiques 24 V AC : tension d‘alimentation externe (A) : appareils à interface analogique (B) : DEL d‘état du module actionneur analogique, rouge (C) : DEL d‘état des 4 sorties analogiques, jaunes (D) : connecteur de système 6 contacts pour connexion module (E) : connecteur de système 6 contacts pour extensions futures Attention! Ne pas raccorder les bornes GND aux bornes de la même désignation d‘un module actionneur analogique (risque de destruction!).F Actionneurs analogiques connectables Consignes de sécurité

• Ne pas raccorder de ballasts électroniques ou de transfos électroniques avec entrée de commande 1-10 V aux sorties de l‘appareil.

• Ne pas raccorder de tensions externes aux sorties. Les com- posants raccordés doivent assurer une séparation sûre par rapport aux autres tensions

• Les sorties de courant doivent être chargées avec 500 Ω maxi.

• Les sorties de tension doivent avoir une charge mini de 1 kΩ.

• Les bornes GND des sorties A1 ... A4 sont reliées internement.

• En cas de court-circuit d‘une sortie de tension entre A1 ... A4 et GND, la sortie en question est désactivée.Installation d‘un module actionneur analogique Lors de l‘installation d‘un module actionneur analogique, les régles de base suivantes sont à observer

• Le remplacement d‘un module actionneur analogique, p.ex. en cas de défaillance, peut être effectué pendant le service normal (couper la tension du module !). Après le remplacement, l‘action- neur analogique effectue une remise à l’état initial au bout de 25 secondes. Toutes les sorties de l‘actionneur analogique et aussi celles du module actionneur analogique connecté sont ainsi réi- nitialisées et ramenées à l’état d’origine.

• Il est inadmissible d‘enlever ou d’ajouter des modules sans adapter la configuration de projet et sans la charger ensuite dans l‘action- neur analogique, ceci pouvant entraîner des dysfonctionnements du système.

DEL d’état Etat du dispositif (rouge) Pendant la mise en service du module Allumée : Le module est en état de service (autotest OK) Clignote rapidem. : Initialisation du module en cours Clignote lentem. : Module ne pas projeté (dans l’appareil EIB) Eteinte : Le module est initialisé et mis en service. Condition: La DEL doit s’être allumée auparavant! Service normal Allumée : Le module n’est pas en état de service (défaut) Eteinte : Le module est initialisé et mis en service. Condition: La DEL doit s’être allumée auparavant! Clignotement lent = 1/s ; Clignotement rapide = 2/sF DEL d’état Signaux de sortie A1 ... A4 (jaune): DEL éteinte : signal de sortie égale à zéro DEL allumée : signal de sortie supérieur à zéroCaractéristiques techniques

Alimentation Tension d’alimentation : C.A. 24 V ±10 % Consommation électrique : max. 120 mA Consommation au connecteur de système : 6 mA Température ambiante : -5 °C à +45 °C Température de stockage/transport : -25 °C à +70 °C Humidité Ambiante/stockage/ transport : max. 93% h. r., pas de rosée Type de protection : IP 20 selon EN 60529 Largeur de montage : 4 modules / 72 mm Poids : env. 155 gCaractéristiques techniques

Connexions Sorties, alimentation : Bornes à vis unifilaire : 0,5 mm

Fil de faible diamètre (sans embout) : 0,34 mm

Fil de faible diamètre (avec embout) : 0,14 mm

Connexion avec l‘appareil KNX/EIB : connecteur de système 6 contacts Sorties analogiques Nombre : 4 plages de fonctionnement : 0…1 V, 0…10 V, 0…20 mA, 4 … 20 mA charge signaux de tension : > 1 kΩ charge signaux de courant : < 500 Ω Sous réserve de modifications techniquesNous prêtons garantie dans le cadre de la législation en vigeur. Veuillez envoyer l’appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut: Berker GmbH & Co. KG Klagebach 38 D-58579 Schalksmühle Germany Téléphone: +49 (0) 23 55 / 90 5-0 Télécopie: +49 (0) 23 55 / 90 5-111 Prestation de garantie FAnalogaktuatormodul 4-dobbel Best. Nr. 7552 40 01 Bruksanvisning
