Type de produit	Bouton-poussoir RolloTec® 'Komfort' avec entrée pour capteur
Marque	Berker
Modèle	177112
Catégorie	Maison intelligente
Fonctions principales	Commande de volet roulant (montée/descente), marche continue, programmation du temps de marche, fonction anti-lockout, protection solaire, détection de bris de vitre
Alimentation	Via insert RolloTec® (basse tension, non spécifié)
Dimensions (approx.)	Environ 80 x 80 mm (avec cadre)
Poids (approx.)	Environ 50 g
Plage de temps de marche	0,5 à 120 secondes
Tolérance du temps de marche	± 0,5 seconde
Temps de commutation	1 seconde
Plage de luminosité réglable	Environ 5 000 à 80 000 lux
Température ambiante	Non spécifiée
Type de montage	Encastré dans boîte DIN 49073, avec insert RolloTec® (réf. 2911, 2925, 2975, 297501)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant tout travail. Respecter les consignes du fabricant.
Pièces détachées et réparabilité	Non spécifié

FOIRE AUX QUESTIONS - 177112 BERKER

Comment installer le bouton-poussoir RolloTec® 'Komfort' ?

Insérez d'abord l'insert RolloTec® (réf. 2911, 2925, 2975 ou 297501) dans une boîte encastrable DIN 49073. Enfichez ensuite le bouton-poussoir avec le cadre sur l'insert. Assurez-vous que les bornes de connexion sont en bas. Pour plus de détails, consultez la notice séparée de l'insert.

Comment programmer un temps de marche individuel ?

Appuyez sur la face centrale de la touche pendant plus de 4 secondes jusqu'à ce que la DEL clignote. Le volet monte en position finale. Maintenez la touche ▼ enfoncée jusqu'à la position souhaitée, puis relâchez. Pour valider, appuyez sur la face centrale pendant au moins 1 seconde. Pour annuler, appuyez sur ▲ ou ▼.

Que faire si le volet ne répond pas ?

Vérifiez d'abord l'alimentation : assurez-vous que le disjoncteur est enclenché. Si le problème persiste, réinitialisez le bouton en coupant puis rétablissant l'alimentation. Si la DEL ne s'allume pas, contactez un électricien.

Comment utiliser la fonction protection solaire ?

Le volet doit d'abord être en position finale supérieure avec la marche continue (temps de marche 2 minutes). Après 2 minutes, la protection solaire s'active. Si la luminosité dépasse le seuil réglé (5 000-80 000 lux), le volet descend. Si la luminosité reste inférieure au seuil pendant 15 minutes, le volet remonte.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre (6) au dos du bouton-poussoir. Tournez-le pour régler la luminosité entre environ 5 000 et 80 000 lux. La position usine est d'environ 15 000 lux.

Qu'est-ce que la fonction anti-lockout ?

La fonction anti-lockout empêche la descente automatique involontaire du volet. Pour l'activer, appuyez sur ▲ pendant plus de 4 secondes : la DEL s'allume et le volet monte en position finale. Les commandes des capteurs sont ignorées jusqu'à une pression sur ▲ ou une coupure secteur.

Comment installer un capteur de bris de vitre ?

Fixez le capteur sur la vitre de la fenêtre. Connectez-le à l'entrée prévue. En cas de bris de vitre, le volet descend en position finale inférieure. Pour annuler, appuyez sur ▲. Attention : la fonction anti-lockout désactive les signaux du capteur.

Le bouton-poussoir peut-il être utilisé avec un store ?

Oui, le système RolloTec® est conçu pour les stores et volets roulants de fenêtres. Ne l'utilisez pas pour d'autres types de charges.

Comment nettoyer le bouton-poussoir ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants. Débranchez l'alimentation avant le nettoyage.

Que faire en cas de dysfonctionnement du capteur solaire ?

Vérifiez le potentiomètre et la position du capteur. Si le volet ne descend pas en plein soleil, augmentez la sensibilité. Si le problème persiste, réinitialisez l'appareil en coupant l'alimentation pendant quelques instants.

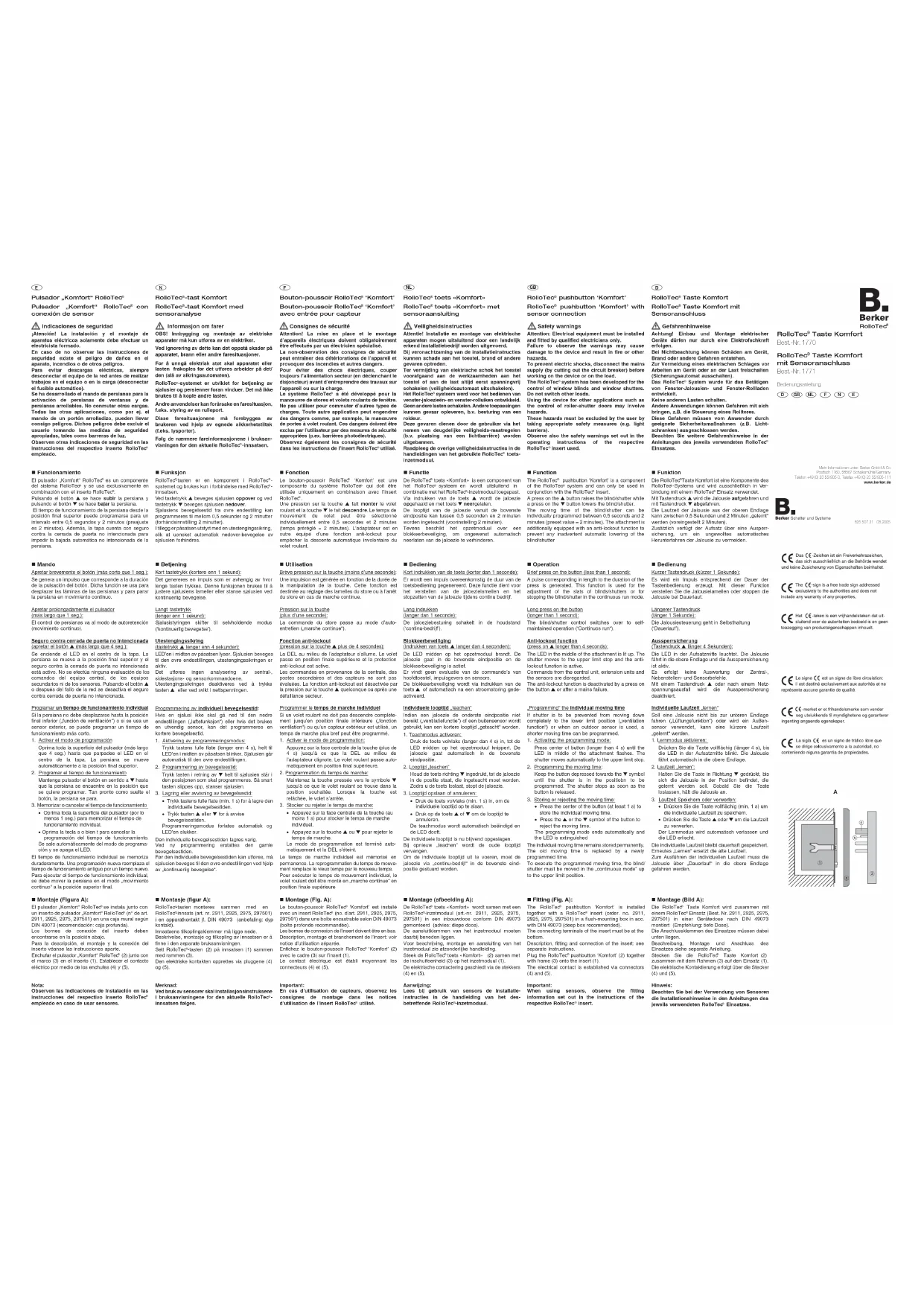

MODE D'EMPLOI 177112 BERKER

Bouton-poussoir RolloTec® 'Komfort' Bouton-poussoir RolloTec® 'Komfort' avec entrée pour capteur

⚠️ Consignes de sécurité

Attention! La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricité spécialisé. La mise de la consignement de sécurité, plus entrainer des détériorées de l'appareil et provoquer des incendies et autres dangers. Pour éviter des chocs électriques, coupper toujours l'alimentation (en déclenchant le disjoncteur) avant d'entreprendre des travaux sur les acteurs de la société. Le système RolloTec ^® a été développé pour la manœuvre de stores et volets roulants de fenêtre. Ne pas utiliser pour commuter d'autres types de charges. Toute autre application peut engendréant à la formation de la catégorie de portes à volet roulant. Ces dangers doivent être exclus par l'utilisateur par des mesures de sécurité appropriées (p.ex. barriers photoéctriques). En effet que les arrêtés dans les instructions de l'inser RolloTec utilisé,

NL

RolloTec® toets «Komfort»

Le bouton-poussoir RolloTec® 'Komfort' est une composante du système RolloTec® qui doit être utilisée uniquement en combinaison avec l'insert RolloTec®.

Une pression sur la touche ▲ fait monter le volet roulant et la touche ▼ le fait descendre. Le temps de mouvement du volet peut être sélectionné individuellement entre 0,5 secondes et 2 minutes (temps préréglé = 2 minutes). L'adaptateur est en outre équipé d'une fonction anti-lockout pour empêcher la descente automatique involontaire du volet roulant.

■ Functie

Brève pression sur la touche (moins d'une seconde): Une impulsion est générée en fonction de la durée de la manipulation de la touche. Cette fonction est destinée au réglage des lamelles du store ou à l'arrêt du store en cas de marche continue.

Pression sur la touche

(plus d'une seconde): (langer dan 1 seconde):

La commande du store passe au mode d'auto-entretien („marche continue“).

(pression sur la touche ▲ plus de 4 secondes):

La DEL au milieu de l'adaptateur s'allume. Le volet passe en position finale supérieure et la protection anti-lockout est active.

Les commandes en provenance de la centrale, des postes secondaires et des capteurs ne sont pas évaluées. La fonction anti-lockout est désactivée par la pression sur la touche ▲ quelconque ou après une défaillance secteur.

Programmer le temps de marche individuel

Si un volet roulant ne doit pas descendre complètement jusqu'en position finale inférieure („fonction ventilation“) ou qu'un capteur extérieur est utilisé, un temps de marche plus bref peut être programmé.

1. Activer le mode de programmation; Appuyez sur la face centrale de la touche (plus de 4 s) jusqu'à ce que la DEL au milieu de l'adaptateur clignote. Le volet roulant passe automatiquement en position final supérieure.

2. Programmation du temps de marche: Maintenez la touche pressée vers le symbole ▼ jusqu'à ce que le volet roulant se trouve dans la position souhaitée. Lorsque la touche est relâchée, le volet s'arrête.

3. Stocker ou rejeter le temps de marche:

- Appuyez sur la face centrale de la touche (au moins 1 s) pour stocker le temps de marche individuel.

- Appuyez sur la touche ▲ ou ▼ pour rejeter le temps de marche

Le mode de programmation est terminé auto matiquement et la DEL s'éteint.

Le temps de marche individuel est mémorisé en permanence. La reprogrammation du temps de mouvement remplace le vieux temps par le nouveau temps. Pour exécuter le temps de mouvement individuel, le volet roulant doit être monté en „marche continue” en position finale supérieure

■ Montage (Fig. A):

Le bouton-poussoir RolloTec® 'Komfort' est installé avec un insert RolloTec® (no. d'art. 2911, 2925, 2975, 297501) dans une boîte encastrable selon DIN 49073 (boîte profonde recommandée).

Les bornes de connexion de l'insert doivent être en bas. Description, montage et branchement de l'insert: voir notice d'utilisation séparée.

Enfichez le bouton-poussoir RolloTec® 'Komfort' (2) avec le cadre (3) sur l'insert (1).

Le contact électrique est établi moyennant les connecteurs (4) et (5).

Important:

En cas d'utilisation de capteurs, observez les consignes de montage dans les notices d'utilisation de l'insert RolloTec® utilisé.

■ Bediening

Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.

Bouton-poussoir RolloTec® 'Komfort' avec entrée pour capteur

Protection solaire

Un capteur de soleil permet la descente automatique du volet roulant en cas d'ensoleillement intensif. Pour que la fonction protection solaire puisse être exécutée, le volet roulant doit être amené auparavant dans sa position finale supérieure avec la fonction marche continue (temps de marche 2 minutes).

L'adaptateur enclenche la protection antisolaire après 2 minutes. Une manipulation manuelle provoque la désactivation de la protection antisolaire.

La fonction protection antisolaire se déclenche env. 2 minutes après le dépassement de la valeur de luminosité prérégée (réglable entre env. 5.000 - 80.000 lux).

Lorsque la luminosité est inférieure à la valeur de luminosité préréglée pendant au moins 15 minutes, le volet roulant remonte (les courtes variations de luminosité ne sont pas prises en considération).

L'adaptateur peut distinguer entre un capteur intérieur ou extérieur.

Pour détecter le type de capteur instaire, le volet exécute une marche d'initialisation lorsque la fonction protection antisolaire est activée pour la première fois. S'il n'y a pas d'obscurcissement du capteur, l'appareil détecte un capteur extérieur. Dans le cas contraire, un capteur intérieur est détecté.

Capteur solaire intérieur:

Le capteur solaire est fixé sur la vitre de la fenêtre. La hauteur d'installation définit la position dans laquelle le volet doit passer en cas de dépassement du seuil de luminosité.

Capteur solaire extérieur:

Après la marché d'initialisation, le volet roulant est remonté pour pouvoir descendre de nouveau avec le temps de marche individuel. Maintenant, le volet exécute toujours le temps de marche individuel lorsque la protection antisolaire est active.

Avec capteur bris-de-vitre

Le capteur bris-de-vitre est fixé sur la vitre de la fenêtre. Si la vitre se casse, le volet roulant passe dans la position finale inférieure. Application: protection contre les internnérières en cas de bris de vitre

Le message de bris de vitre est annulé pression sur la touche ▲ et le volet remonte. Important:

Si la protection anti-lockout est active, les signaux du capteur bris-de-vitre ne sont pas évalués.

as utiliser les capteurs bris-de-vitre en binaison avec le capteur de vent. es un bris de vitre, la fonction de ection contre le vent via l'entrée de mande secondaire ▲ (volet roulant onte) est verrouillée et le volet roulant e store restent fermés.

Réglage du seuil de luminosité pour le bouton- poussoir RolloTec® 'Komfort' avec entrée pour capteur (Fig. B):

Avec le potentiomètre (6) au dos du bouton-poussoir RolloTec® 'Komfort', la luminosité à laquelle le volet roulant doit descendre peut être réglée dans une plage d'environ 5.000 à 80.000 lux.

Réglage : env. 80.000 lux

env. 5.000 lux

Le potentiomètre est ajusté à l'usine à une valeur d'environ 15.000 lux (position représentée dans la fig. B).

■ Données techniques

Connexion: par enfichage sur l'insert RolloTec® Temps de marche: 0,5 à 120 secondes

Tolérance de temps de marche: +/- 0,5 secondes Temps de commutation: 1 seconde

Temp. ambiante:

Temp. de stockag

Plagé de luminos rágelable:

env. 5.000 à 80.000 lux

(vanante avec capteur seulement)
