BRUKSANVISNING 75524001 BERKER
Informasjoner om farer
OBS!
- Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelsesforskrifter skal følges.
- Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.
- Elektroniske drosselspoler eller elektroniske transformatorer med 1-10 V-styreinngang må ikke tilkoples til utgangene!
- Eksterne spenninger må ikke tilkoples til utgangene.
Tilkoplede komponenter må gi sikker adskillelse fra andre spenninger. - Klemmene GND må ikke forbindes med en analogutgangsmoduls klemmer med EIB apparatets (fare for ødeleggelse!).
Funksjon
- Analogaktuatormodulen utvider en EIB-analogaktuator med fire analoge utganger som kan parametreres via programvaren.
- Mottatte data omformes til utgangssignalene 0...1 V, 0...10 V, 0...20 mA eller 4...20 mA.
- Disse analoge utgangssignalene gjør det mulig for aktuatorer innen oppvarmings-, klima- og ventilasjonsteknikk å tilpasse sine utgangsstørrelser i henhold til bussinformasjonen og å delta i reguleringsprosesser.
- Utgangsstørrelsene kan tvangsstyres.
- Analysen av selve moduldataene samt behandlingen av tvangs-styringen utføres i EIB-analogaktuatoren.
N
Funksjon
- Tilkoplingen av analogaktuatormodulen til EIB-apparatet utføres via en systemplugg som følger med leveransen.
- Ubrukte utganger kan koples ut.
- Spenningsutgangene overvåkes med hensyn til kortslutning.
- Utgangstilstanden indikeres ved hjelp av en status-LED.
Montasje
For å forenkle tilkoplingen finnes klemmene for spenningsforsyningen i dobbel utførelse og er internt forbundet med hverandre (merket med en prikk "•").
N

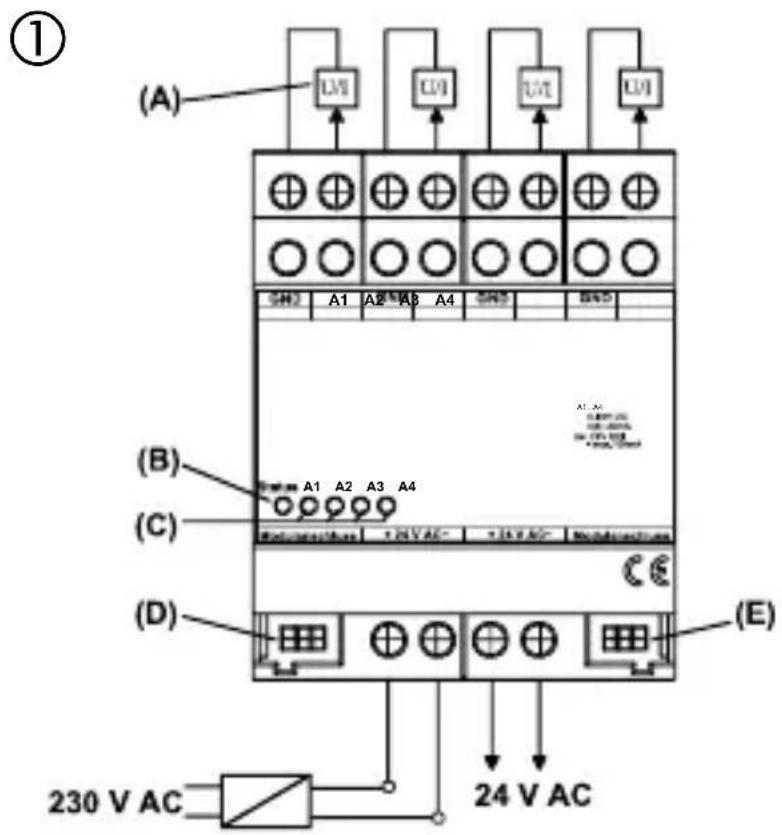

Tilkoplingsskjema
GND : Referansepotensial for utganger A1 ... A4
A1 ... A4 : Analogutganger
24 V AC : Ekstern forsyningsspenning
(A) : Apparater med analogt grensesnitt
(B) : Status-LED, for analogaktuatormodulen, rød
(C) : Status-LED for de fire analogutgangene, gul
(D) : Systemkontakt, 6-polet, for modultilkopling
(E) : Systemkontakt, 6-polet, for fremtidige utvidelse
OBS!
Informasjon om farer
- Elektroniske drosselspoler eller elektroniske transformatorer med 1-10 V-styreinngang må ikke tilkoples til utgangene!
- Eksterne spenninger må ikke tilkoples til utgangene. Tilko-plede komponenter må gi sikker adskillelse fra andre spenninger.
- Strømutganger kan belastes med max. 500 Ω.
- Spenningsutganger må belastes med min. 1 kΩ.
- Klemmene GND til utgangene A1 ... A4 er internt forbundet med hverandre.
- Ved kortslutning i en spenningsutgang mellom A1 ... A4 og GND koples den aktuelle utgangen ut.
Installasjon av en analogaktuatormodul
N
Ved installasjon av en analogaktuatormodul skal følgende grunnleg-gende regler overholdes:
- Utskiftning av en analogaktuatormodul, f.eks. ved en defekt, kan utføres mens systemet er i drift (modulen må gjøres spenningsfri!). Etter utskiftning utfører analogaktuatoren reset etter ca. 25 s. Dermed initialiseres alle utganger både på analogaktuatoren og på den tilkoplede analogaktuatormodulen på nytt og settes i sin opprinnelige tilstand igjen.
- Fjerning eller tilføyelse av moduler uten tilpasning av prosjekteringen og etterfølgende nedlasting i analogaktuatoren er ikke tillatt, da dette vil føre til feilfunksjoner i systemet.
N
Status-LED
Apparatstatus (rød)
Under idriftsettelse av modulen
Av : Modulen er initialisert og satt i drift.
Forutsetning: LED'en må ha lyst på forhånd!
Ved vanlig drift
Av : Modulen er initialisert og satt i drift.
Forutsetning: LED'en må ha lyst på forhånd!
Blinker sakte = 1/s; blinker raskt = 2/s
Status-LED
Utgangssignaler A1 ... A4 (gul)
LED av : Utgangssignal er lik null
LED på : Utgangssignal er større enn null
N
Tekniske data
Forsyning
Forsyningsspenning : 24 V AC ±10 %
Strømopptak : Max. 120 mA
Strømopptak via systemplugg : 6 mA
Rett til tekniske endringer forbeholdes.
Vi gir garanti innenfor de rammer lovens bestemmelser setter.
Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:
CE -merket er et frihandelsmerke som vender seg utelukkende til myndighetene og garanterer ingenting angaende egenskaper.
