Produkttype	Analog aktuatormodul 4 kanaler
Merke	Berker
Modell	75514001
Kategori	Elektrisk automatisering
Strømforsyning	24 V AC ±10 %, maks. 308 mA
KNX/EIB-busspenning	21 – 32 V DC
Bus-effektforbruk	150 mW typisk
Antall analoge utganger	4
Utgangsområder	0…1 V, 0…10 V, 0…20 mA, 4…20 mA
Minimal belastning spenningsutgang	1 kΩ
Maksimal belastning strømutgang	500 Ω
Tilkoblinger	Utganger og strømforsyning: skrueterminaler; buss: tilkoblings- og avledningsklemme for KNX
Monteringsbredde	4 moduler / 72 mm
Vekt	ca. 180 g
Omgivelsestemperatur	–5 °C til +45 °C
Lagrings-/transporttemperatur	–25 °C til +70 °C
Fuktighet	maks. 93 % RF, ikke-kondenserende
Beskyttelsestype	IP20 i henhold til EN 60529
Hovedfunksjoner	Konvertering av KNX-telegrammer til analoge signaler for styring av HVAC-systemer; mulighet for utvidelse til 8 utganger med modul 7552 40 01; tvangsstyring; deaktivering av ubrukte utganger; kortslutningsovervåking
Sikkerhet	Installasjon forbeholdt kvalifisert elektriker; ikke koble til elektroniske forkoblinger eller transformatorer med 1–10 V inngang; ikke påfør eksterne spenninger på utgangene; ikke koble GND-klemmer mellom aktuator og modul (risiko for ødeleggelse)
Vedlikehold og rengjøring	Rengjør med en tørr, lofri klut. Ikke bruk slipende midler eller løsemidler. Koble fra strømmen før vedlikehold.

Ofte stilte spørsmål - 75514001 BERKER

Hvordan installerer jeg analog aktuatormodul Berker 75514001?

Installasjonen må utføres av en kvalifisert elektriker. Klikk enheten på en DIN-skinne 35 mm (EN 50022). Koble til 24 V AC strømforsyning, KNX/EIB-bussen via den angitte terminalen, og aktuatorene på utgangene A1 til A4. Følg sikkerhetsinstruksjonene: ikke påfør eksterne spenninger på utgangene.

Hvilke utgangsområder er tilgjengelige?

Utgangene kan konfigureres programmatisk til spenningssignaler (0…1 V eller 0…10 V) eller strømsignaler (0…20 mA eller 4…20 mA). Minimal belastning for spenningsutganger er 1 kΩ, og maksimal belastning for strømutganger er 500 Ω.

Hvordan legger jeg til en utvidelsesmodul (ref. 7552 40 01)?

Koble utvidelsesmodulen til den medfølgende 6-pinners systemkontakten. Installasjon/avinstallasjon må gjøres med strømmen av. Etter utskifting utfører aktuatoren en 25 sekunders tilbakestilling. Merk: endring av modul krever en oppdatering av prosjektkonfigurasjonen.

Hva betyr den sakte blinkende røde status-LED-en?

En sakte rød blinking (1/s) indikerer en feil: enten underspenning på den tilkoblede modulen, eller mangel på prosjekt eller parameteriseringsfeil. Kontroller strømforsyningen og last konfigurasjonen på nytt.

Kan jeg bruke denne aktuatoren med 1–10 V elektroniske forkoblinger?

Nei, det er strengt forbudt å koble elektroniske forkoblinger eller transformatorer med 1–10 V styreinngang til enhetens utganger. Dette kan skade aktuatoren.

Hvordan konfigurerer jeg de analoge utgangene?

Konfigurasjonen gjøres via en sertifisert KNX-programvare ved å laste inn Berker-produktdatabasen (tilgjengelig på www.berker.de). Du kan definere signaltype (spenning eller strøm), områder, og aktivere/deaktivere ubrukte utganger.

Hva er maksimalt strømforbruk?

24 V AC-strømforsyningen kan forbruke opptil 308 mA. KNX-bussen krever 21–32 V DC med et typisk effektforbruk på 150 mW.

Hvordan tester jeg enhetens funksjon?

Etter innkobling skal den trefargede status-LED-en gå gjennom oransje (modulskanning), deretter fast grønn hvis konfigurasjonen er gyldig. De gule LED-ene på utgangene lyser når utgangssignalet er ikke-null. Ved kortslutning på en spenningsutgang blir denne deaktivert.

Hvilken kabeltype skal brukes for tilkoblinger?

Skrueterminalene aksepterer enkeltledertråd fra 0,5 til 4 mm², og flertrådetråd uten endehylse fra 0,34 til 4 mm² eller med endehylse fra 0,14 til 2,5 mm². KNX-bussen bruker en spesifikk tilkoblings- og avledningsklemme.

Er enheten kompatibel med tredjeparts KNX-systemer?

Ja, aktuatoren er i samsvar med KNX-forskriftene og kan integreres i ethvert KNX-system som bruker sertifisert konfigurasjonsprogramvare. Den konverterer 1- eller 2-byte-telegrammer til analoge signaler.

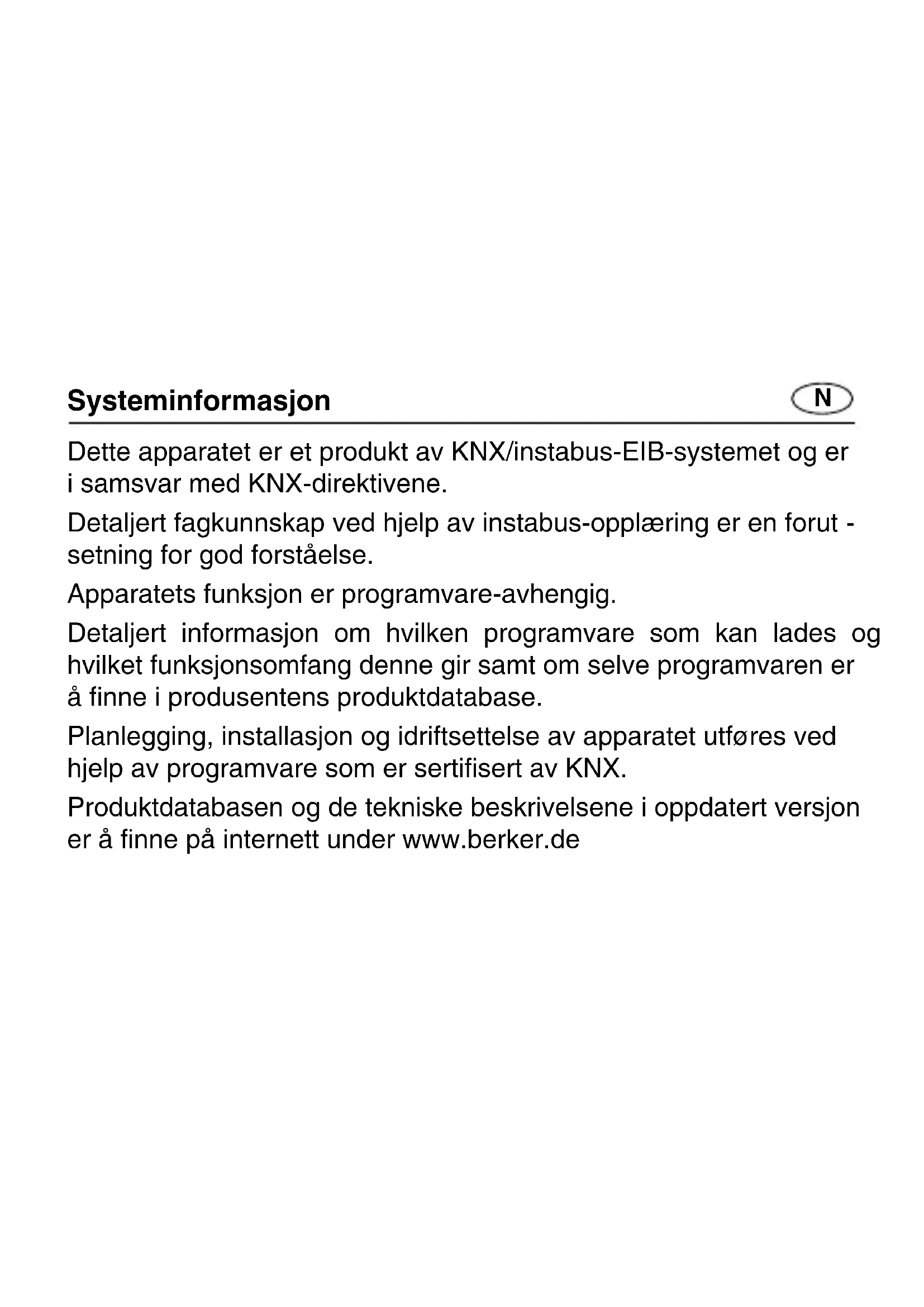

BRUKSANVISNING 75514001 BERKER

Detaljert fagkunnskap ved hjelp av instabus-opplæring er en forut - setning for god forståelse.

Apparatets funksjon er programvare-avhengig.

Detaljert informasjon om hvilken programvare som kan lades og hvilket funksjonsomfang denne gir samt om selve programvaren er å finne i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet utføres ved hjelp av programvare som er sertifisert av KNX.

Produktdatabasen og de tekniske beskrivelsene i oppdatert versjon er å finne på internett under www.berker.de

N

Informasjoner om farer

OBS!

• Innbygging og montasje av elektriske apparater må kun utføres av en elektriker. Gjeldende ulykkesforebyggelsesforskrifter skal følges.
• Ved ignorering av installasjonsveiledningen kan det oppstå brann eller andre faresituasjoner.
• Elektroniske drosselspoler eller elektroniske transformatorer med 1-10 V-styreinngang må ikke tilkoples til utgangene!
• Eksterne spenninger må ikke tilkoples til utgangene.
  Tilkoplede komponenter må gi sikker adskillelse fra andre spenninger.
• Klemmene GND må ikke forbindes med en analogaktuator-moduls klemmer med samme navn (fare for ødeleggelse!).

Funksjon

• EIB-analogaktuatoren er utstyrt med 4 analogutganger og omformer KNX/EIB-telegrammer (1-byte- og 2-byte-) til analoge utgangssignaler.
• Disse analoge utgangssignalene gjør det mulig for aktuatorer innen oppvarmings-, klima- og ventilasjonsteknikk å tilpasse sine utgangsstørrelser i henhold til bussinformasjonen og å delta i reguleringsprosesser.
• Utgangene parametreres til spennings- eller strømsignaler ved hjelp av programvaren.
  Spenningsutganger: 0...1 V 0...10 V
  Strømutganger: 0...20 mA 4...20 mA
• Spenningsutgangene overvåkes med hensyn til kortslutning.
• Utgangstilstanden indikeres ved hjelp av en status-LED.

N

Funksjon

• Ved hjelp av den den 4-doble analogaktuatormodulen, best. nr. 7552 40 01, kan antall analoge utganger utvides med 4 til 8. Tilkopling utføres via en systemplugg.
• Utgangsstørrelsene kan tvangsstyres.
• Ubrukte utganger kan koples ut.

Montasje

For å forenkle tilkoplingen finnes klemmene for spenningsforsyningen i dobbel utførelse og er internt forbundet med hverandre (merket med en prikk "•").

N

Tilkoplbare analogaktuatorer

Informasjon om farer

• Elektroniske drosselspoler eller elektroniske transformatorer med 1-10 V-styreinngang må ikke tilkoples til utgangene!
• Eksterne spenninger må ikke tilkoples til utgangene. Tilko- plede komponenter må gi sikker adskillelse fra andre spen- ninger.
• Klemmene GND må ikke forbindes med en analogaktuator-moduls klemmer med samme navn (fare for ødeleggelse!).

Tilkoplbare analogaktuatorer

• Strømutganger kan belastes med max. 500 Ω.
• Spenningsutganger må belastes med min. 1 kΩ.
• Klemmene GND til utgangene A1 ... A4 er internt forbundet med hverandre.
• Ved kortslutning i en spenningsutgang mellom A1 ... A4 og GND koples den aktuelle utgangen ut.

N

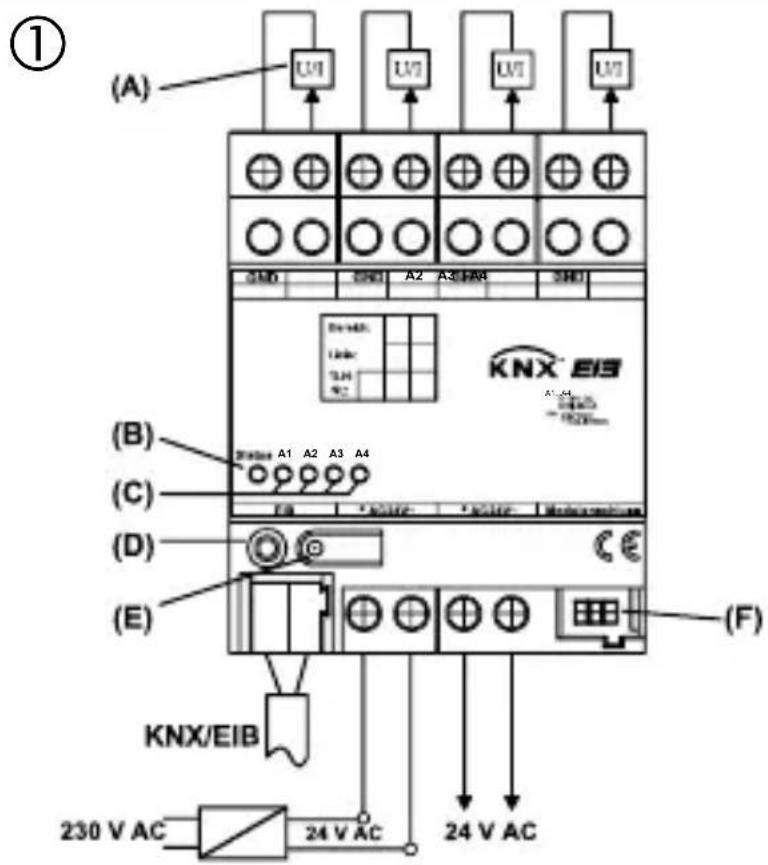

Tilkoplingsskjema

(①) (A) U1 U2 U3 U4 U5 SMD SMD A2 A3 HAB SMD B A1 A2 A3 A4 C E D (E) KNX/EIB 230 V AC 24 V AC F F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32 F33 F34 F35 F36 F37 F38 F39 F40 F41 F42 F43 F44 F45 F46 F47 F48 F49 F50 F51 F52 F53 F54 F55 F56 F57 F58 F59 F60 F61 F62 F63 F64 F65 F66 F67 F68 F69 F70 F71 F72 F73 F74 F75 F76 F77 F78 F79 F80 F81 F82 F83 F84 F85 F86 F87 F88 F89 F90 F91 F92 F93 F94 F95 F96 F97 F98 F99 F100

Tilkopling

N

GND : Referansepotensial for utganger A1 ... A4

A1 ... A4 : Analogutganger

KNX/EIB : KNX/EIB-tilkoplingsklemme

24 V AC : Ekstern forsyningsspenning

(A) : Apparater med analogt grensesnitt
(B) : Status-LED, trefarget (rød, oransje, grønn)
(C) : Status-LED for de fire analogutgangene (gul)
(D) : Programmerings-LED
(E) : Programmingstast
(F) : Systemkontakt, 6-polet for tilkopling av en analogaktuatormodul

N

Installasjon av en analogaktuatormodul

Ved installasjon av en analogaktuatormodul skal følgende grunnleg-gende regler overholdes:

• Det kan max. tilkoples én analogaktuatormodul.
• Utskiftning av en utvidelsesmodul mot en modul av samme type, f.eks. ved en defekt, kan utføres mens systemet er i drift (modulen må gjøres spenningsfri!). Etter utskiftning utfører analogaktuatoren reset etter ca. 25 s. Dermed initialiseres alle utganger både på analogaktuatoren og på de tilkoplede modulene på nytt og settes i sin opprinnelige tilstand igjen.
• Fjerning eller tilføyelse av moduler uten tilpasning av prosjekteringen og etterfølgende nedlasting i analogaktuatoren er ikke tillatt, da dette vil føre til feilfunksjoner i systemet.

Idriftsettelse

Etter første innkopling utfører analogaktuatoren modulscanning (status-LED: "Oransje /på").

Da et nytt apparat vanligvis ikke inneholder et prosjekt, kopler status-LED'en deretter over til "Rød / blinker raskt".

En tilkoplet analogaktuatormodul signaliserer at den er driftsklar ved at dens status-LED kopler over til "Blinker raskt".

Etter at et prosjekt er lastet ned i analogaktuatoren, kopler status-LED'en over til "Grønn / på"; modulen kopler ut sin status-LED.

N

Status-LED

Apparatstatus (trefarget rød, oransje, grønn)

Av : Ingen spenningsforsyning

Oransje / på : Modulscanning via analogaktuator

Oransje / blinker raskt : Modulscanning analogaktuatormodul

Rød / blinker sakte : Feil: Underspenning på modutil-kopling

Rød / blinker raskt : Feil: Ingen prosjekter / Feil i parametrering

Grønn / blinker sakte : Adressetilordning, modulscanning avsluttet, prosjektering OK

Grønn / blinker raskt : Parameter-download i modulene

Grønn / på : Modulscanning avsluttet, alt OK

Blinker sakte = 1/s; blinker raskt = 2/s

Status-LED

Utgangssignaler A1 ... A4 (gul)

LED av : Utgangssignal er lik null

LED på : Utgangssignal er større enn null

N

Tekniske data

Forsyning

Forsyningsspenning : 24 V AC ±10 %

Strømopptak : Max. 308 mA

Spenning KNX/EIB : 21 - 32 V DC

Effektopptak KNX/EIB : Typ. 150 mW

Rett til tekniske endringer forbeholdes.

Garanti

Vi gir garanti innenfor de rammer lovens bestemmelser setter.

Vennligst send apparatet portofritt og med en feilbeskrivelse til vår sentrale kundeservice-avdeling:

CE -merket er et frihandelsmerke som vender seg utelukkende til myndighetene og garanterer ingenting angaende egenskaper.
