Producttype	Analoge actuator 4 kanalen
Merk	Berker
Model	75514001
Categorie	Elektrische automatisering
Voeding	24 V AC ±10%, max. 308 mA
Busspanning KNX/EIB	21 - 32 V DC
Busvermogen	150 mW typisch
Aantal analoge uitgangen	4
Uitgangsbereiken	0...1 V, 0...10 V, 0...20 mA, 4...20 mA
Minimale belasting spanningsuitgang	1 kΩ
Maximale belasting stroomuitgang	500 Ω
Aansluitingen	Uitgangen en voeding: schroefklemmen; bus: KNX-aansluit- en aftakklem
Montagebreedte	4 modules / 72 mm
Gewicht	ca. 180 g
Omgevingstemperatuur	-5 °C tot +45 °C
Opslag-/transporttemperatuur	-25 °C tot +70 °C
Vochtigheid	max. 93% RV, zonder condensatie
Beschermingsklasse	IP20 volgens EN 60529
Belangrijkste functies	Omzetting van KNX-telegrammen naar analoge signalen voor aansturing van HVAC-systemen; uitbreiding mogelijk tot 8 uitgangen met module 7552 40 01; geforceerde aansturing; uitschakelen van ongebruikte uitgangen; kortsluitbewaking
Veiligheid	Installatie uitsluitend door een gekwalificeerde elektricien; geen elektronische voorschakelapparaten of transformatoren met 1-10 V-ingang aansluiten; geen externe spanningen op de uitgangen zetten; GND-klemmen niet tussen actuator en module aansluiten (kans op vernietiging)
Onderhoud en reiniging	Reinigen met een droge, pluisvrije doek. Gebruik geen schuurmiddelen of oplosmiddelen. Voeding uitschakelen voor onderhoud.

Veelgestelde vragen - 75514001 BERKER

Hoe installeer ik de analoge actuator Berker 75514001?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Klik het apparaat op een DIN-rail 35 mm (EN 50022). Sluit de 24 V AC-voeding, de KNX/EIB-bus via de daarvoor bestemde klem en de actuatoren op de uitgangen A1 tot A4 aan. Houd u aan de veiligheidsvoorschriften: geen externe spanningen op de uitgangen toepassen.

Welke uitgangsbereiken zijn beschikbaar?

De uitgangen kunnen via software worden geconfigureerd als spanningssignalen (0...1 V of 0...10 V) of stroomsignalen (0...20 mA of 4...20 mA). De minimale belasting voor de spanningsuitgangen is 1 kΩ, en de maximale belasting voor de stroomuitgangen is 500 Ω.

Hoe voeg ik een uitbreidingsmodule (ref. 7552 40 01) toe?

Sluit de uitbreidingsmodule aan via de meegeleverde 6-pins systeemconnector. Installatie/verwijdering moet spanningsloos gebeuren. Na vervanging voert de actuator een reset van 25 seconden uit. Let op: elke wijziging van de module vereist een update van de projectconfiguratie.

Wat betekent de langzaam knipperende rode status-LED?

Een langzaam rood knipperen (1/s) duidt op een fout: ofwel onderspanning op de aangesloten module, ofwel geen project of een parameterfout. Controleer de voeding en laad de configuratie opnieuw.

Kan ik deze actuator gebruiken met elektronische voorschakelapparaten 1-10 V?

Nee, het is ten strengste verboden om elektronische voorschakelapparaten of transformatoren met 1-10 V-ingang op de uitgangen van het apparaat aan te sluiten. Dit kan de actuator beschadigen.

Hoe configureer ik de analoge uitgangen?

De configuratie gebeurt via gecertificeerde KNX-software door het productdatabasebestand van Berker te laden (beschikbaar op www.berker.de). U kunt het signaaltype (spanning of stroom), de bereiken definiëren en ongebruikte uitgangen in- of uitschakelen.

Wat is het maximale stroomverbruik?

De 24 V AC-voeding kan tot 308 mA verbruiken. De KNX-bus heeft 21-32 V DC nodig met een typisch vermogen van 150 mW.

Hoe test ik de goede werking van het apparaat?

Na het inschakelen moet de driekleurige status-LED oranje worden (modulescan) en vervolgens continu groen als de configuratie geldig is. De gele LED's van de uitgangen gaan branden als het uitgangssignaal niet nul is. Bij een kortsluiting op een spanningsuitgang wordt deze uitgeschakeld.

Welk type kabel gebruiken voor de aansluitingen?

De schroefklemmen accepteren enkeladerige draad van 0,5 tot 4 mm², en meeraderige draad zonder adereindhuls van 0,34 tot 4 mm² of met adereindhuls van 0,14 tot 2,5 mm². De KNX-bus gebruikt een speciale aansluit- en aftakklem.

Is het apparaat compatibel met KNX-systemen van derden?

Ja, de actuator voldoet aan de KNX-richtlijnen en kan worden geïntegreerd in elk KNX-systeem dat gebruikmaakt van gecertificeerde configuratiesoftware. Het zet 1- of 2-byte telegrammen om in analoge signalen.

GEBRUIKSAANWIJZING 75514001 BERKER

Installatie-instructies

B.

Berker

instabus® KNX EI3

Analoge actor 4-kanaals

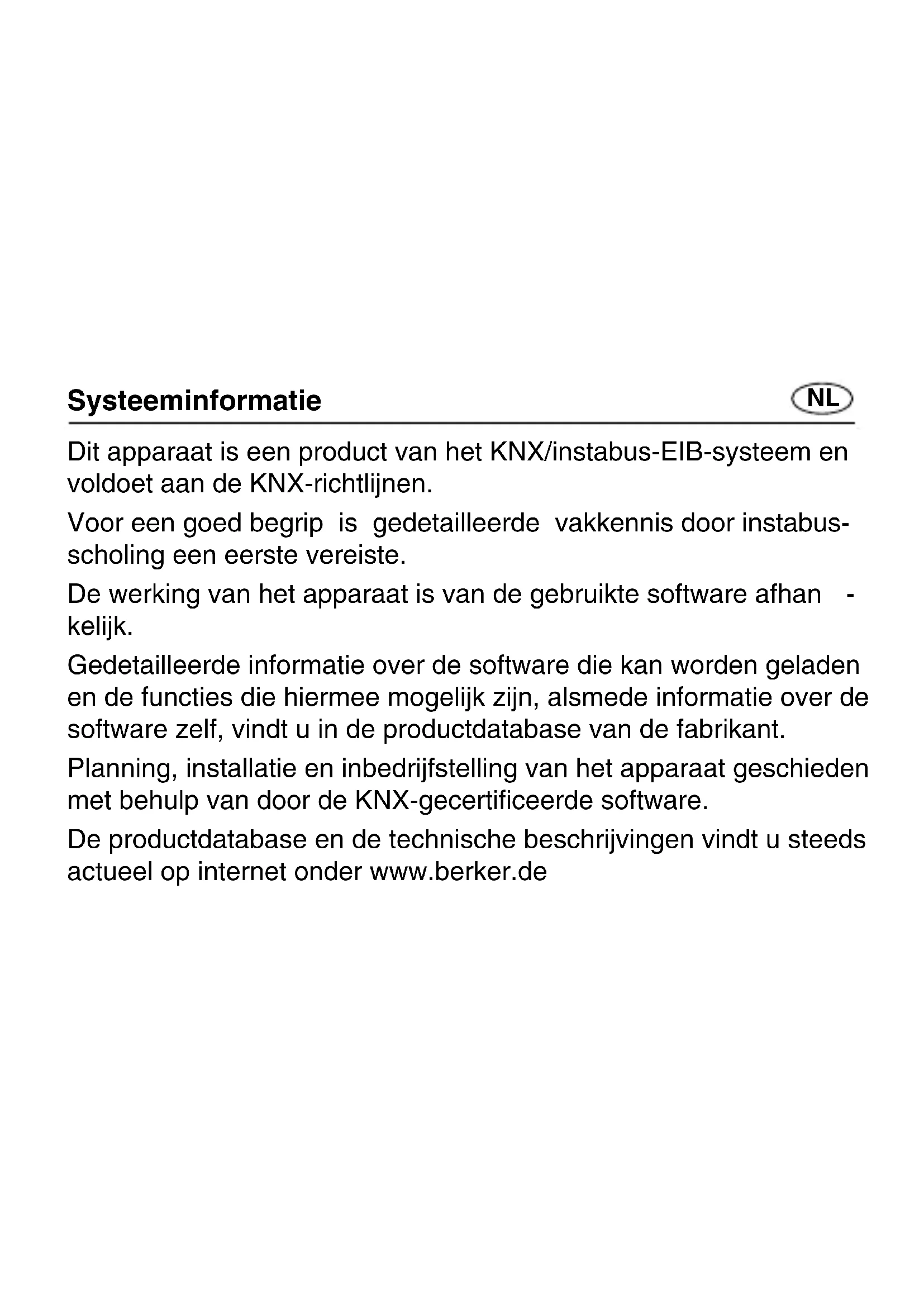

Dit apparaat is een product van het KNX/instabus-EIB-systeem en voldoet aan de KNX-richtlijnen.

Voor een goed begrip is gedetailleerde vakkennis door instabus- scholing een eerste vereiste.

De werking van het apparaat is van de gebruikte software afhan -kelijk.

Gedetailleerde informatie over de software die kan worden geladen en de functies die hiermee mogelijk zijn, alsmede informatie over de software zelf, vindt u in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het apparaat geschieden met behulp van door de KNX-gecertificeerde software.

De productdatabase en de technische beschrijvingen vindt u steeds actueel op internet onder www.berker.de

NL

Veiligheidsinstructies

Attentie!

- Inbouw en montage van elektrische apparaten mogen uit-sluitend door een landelijk erkend installatiebedrijf worden uitgevoerd! Daarbij de geldende ongevallenpreventievoorschriften naleven.

- Bij veronachtzaming van de installatie-instructies kunnen brand of andere gevaren optreden.

- Sluit geen elektronische voorschakelapparaten of elektronische trafo's met 1-10 V-stuuringang aan op de uitgangen!

- Sluit geen externe spanningen op de uitgangen aan. Aangesloten componenten moeten veilig van andere spanningen zijn gescheiden.

- Verbind de klemmen GND niet met de gelijknamige klemmen van een analoge actormoduul (gevaar voor vernieling!).

Functie

• Het analoge EIB actor heeft 4 analoge uitgangen en zet KNX/EIB-radiogrammen (1-byte- en 2-byte-) in analoge uitgangssignalen om.
• Via deze analoge uitgangssignalen zijn de actors van het verwarmings-, airco- en ventilatiesysteem in staat, hun uitgangswaarden op basis van businformatie aan te passen en aan regelprocessen deel te nemen.
• De uitgangen worden softwarematig op spannings- of stroomsignalen geparametriseerd.
  Spanningssignalen: 0 ... 1 V 0 ... 10 V
  Stroomsignalen: 0 ... 20 mA 4 ... 20 mA
• Spanningsuitgangen worden op kortsluiting bewaakt.
• De uitgangstoestand wordt door Status-LEDs gesignaleerd.

NL

Functie

• Met behulp van het analoge actormoduul 4-kanaals, best. nr. 7552 40 01, kan het aantal analoge uitgangen met 4 naar 8 worden uitgebreid. Aansluiting geschiedt via een systeemstekker.
• De uitgangswaarden kunnen gedwongen aangestuurd worden.
• Niet benodigde uitgangen kunnen worden afgeschakeld.

Montage

Montage geschiedt door het moduul vast te klikken op een DIN-rail 35 x 7,5 mm conform EN 50022

Aansluiting van een analoog actormoduul geschiedt uitsluitend met een 6-polige systeemstekker (bij analoog actormoduul bijgeleverd).

Het analoge EIB-actormoduul werkt op een externe 24-V voeding, b.v. best. nr. 7591 00 01.

Deze kan ook een aangesloten analoog actormoduul of overige toestellen voeden.

Voor comfortabele aansluiting zijn de klemmen voor de voeding dubbel uitgevoerd en intern met elkaar verbonden (gemarkkeerd door een stip “•”).

NL

Aansluitbare analoge actors

Veiligheidsinstructie

• Sluit geen elektronische voorschakelapparaten of elektronische trafo's met 1-10 V stuuringang aan op de uitgangen!
• Sluit geen externe spanningen aan op de uitgangen. Aangesloten componenten moeten veilig van andere spanningen zijn gescheiden.
• De klemmen GND mogen niet met de gelijknamige klemmen van een analoog actormoduul worden verbonden (gevaar voor vernieling).

Aansluitbare analoge actors

• Stroomuitgangen mogen met max. 500 Ω worden belast.
• Spanningsuitgangen moeten met min. 1 kΩ worden belast.
• De klemmen GND van de uitgangen A1 ... A4 zijn intern met elkaar verbonden.
• Bij kortsluiting van een spanningsuitgang tussen A1 ... A4 en GND wordt de desbetreffende uitgang afgeschakeld.

NL

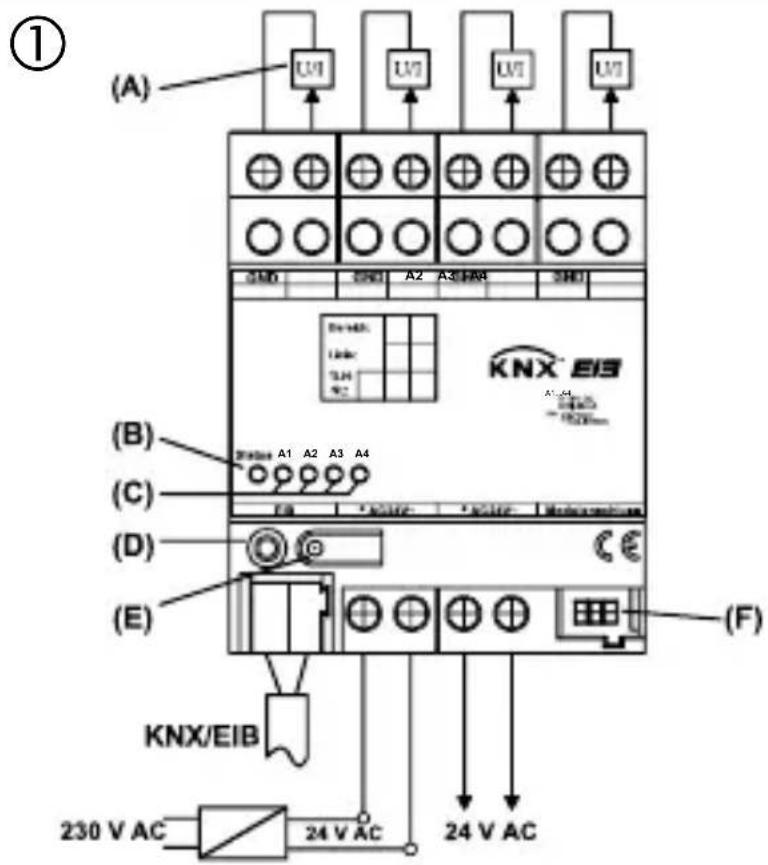

Anschluitschema

(①) (A) U1 U2 U3 U4 U5 SMD SMD A2 A3 HAB SMD B A1 A2 A3 A4 C E D (E) KNX/EIB 230 V AC 24 V AC F F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32 F33 F34 F35 F36 F37 F38 F39 F40 F41 F42 F43 F44 F45 F46 F47 F48 F49 F50 F51 F52 F53 F54 F55 F56 F57 F58 F59 F60 F61 F62 F63 F64 F65 F66 F67 F68 F69 F70 F71 F72 F73 F74 F75 F76 F77 F78 F79 F80 F81 F82 F83 F84 F85 F86 F87 F88 F89 F90 F91 F92 F93 F94 F95 F96 F97 F98 F99 F100

Aansluiting

NL

GND : Referentiepotentiaal voor uitgangen A1 ... A4

A1 ... A4 : Analoge uitgangen

KNX/EIB : KNX/EIB-aansluitklem

24 V AC : externe voeding

(A) : Toestellen met analoge interface
(B) : status-LED, driekleurig (rood, oranje, groen)
(C) : Status-LED van de vier analoge uitgangen (geel)
(D) : programmeer-LED
(E) : programmeer-toets
(F) : Systeemconnector, 6-polig voor aansluiting van een analoog actormoduul

NL

Installatie van een analoog actormoduul

Bij installatie van een analoog actormoduul de volgende basisregels in acht nemen:

• Er kan max. één analoog actormoduul worden aangesloten.
• Vervanging van een uitbreidingsmoduul door een moduul van hetzelfde type – b.v. bij een defect – kan tijdens bedrijf van het systeen geschieden (moduul spanningvrij schakelen!). Na vervanging voert de analoge actor na ca. 25 s een reset uit. Daardoor worden alle uitgangen zowel van de de analoge actor als van de aangesloten modules opnieuw geïntitialiseerd en in de oorspronkelijke toestand teruggezet.
• Verwijdering of toevoeging van modules zonder aanpassing van de configuratie en aansluitend downloaden naar de analoge actor is niet toegestaan, omdat dit functiestoringen in het systeem veroorzaakt.

Inbedrijfstelling

Na de eerste inschakeling voert de analoge actor een moduul-scan uit (status-LED: “Oranje / Aan”).

Omdat een nieuw toestel standaard niet geconfigureerd is, schakelt de status-LED vervolgens op “Rood / Knippert snel”.

Een aangesloten analoog actormoduul signaleert zijn bedrijfsgereedheid, doordat zijn status-LED op "Snel knipperend" schakelt.

Nadat een configuratie naar de analoge actor is geladen, schakelt de status-LED op “Groen / Aan”; het moduul schakelt zijn status-LED uit.

NL

Status-LED

Toestelstatus (driekleurig rood, oranje, groen)

Uit : geen voedingsspanning

Oranje / Aan : moduul-scan door analoge actor

Oranje / knippert snel : scan analoog actormoduul

Rood / knippert langzaam : fout: Onderspanning op moduul-aansluiting

Rood / knippert snel : fout: geen configuratie / fout in parametrisering,

Groen / knippert langzaam : Adrestoewijzing, moduul-scan voltooid, configuratie OK

LED groen / knippert snel : Parameters worden naar het moduul gedownload

LED groen / Aan : moduul-scan voltooid, alles OK

Langzaam knipperend = 1/s; Snel knipperend = 2/s

Status-LED

Uitgangssignalen A1 ... A4 (geel):

LED Uit : Uitgangssignaal is gelijk aan nul

LED Aan : Uitgangssignaal is groter dan nul

NL

Technische gegevens

Voeding

Voedingsspanning : 24 V AC ±10 %

Stroomopname : max. 308 mA

Spanning KNX/EIB : 21 - 32 V DC

Vermogensopname KNX/EIB : typ. 150 mW

Omgevingstemperatuur : -5 °C tot +45 °C

Opslag-/Transporttemp. : -25 °C tot +70 °C

Vochtigheid

Omgeving/Opslag/Transport : max. 93% rel. vo., geen vochtcondensatie

Beveiligingsgraad : IP 20 conform EN 60529

Inbouwbreedte : 4 modulen / 72 mm

Gewicht : ca. 180 g

Technische gegevens

Aansluitingen

Ingangen, voeding : schroefklemmen

enkeldraads : 0,5 mm ^2 - 4 mm ^2

fijndraads (zonder draadhuls) : 0,34 mm ^2 - 4 mm ^2

fijndraads (met draadhuls) : 0,14 mm ^2 - 2,5 mm ^2

KNX/EIB : aansluit- en aftakklem

Analog uitgangsmoduul : 6-pol. systeemstekker

NL

Technische gegevens

Analoge uitgangen

Aantal : 4

Gebieden : 0 ... 1 V DC, 0 ... 10 V DC, 0 ... 20 mA DC, 4 ... 20 mA DC

Belastingsweers. spanningssig. :≥ 1 kΩ

Belastingsweers. stroomsig. : < 500 Ω

Voeding analoog uitgangsmoduul : 24 V DC, systeembus max. 80 mA

Technische wijzigingen voorbehouden.

Garantie

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

CE Het CE -teken is een vrijhandelsteken dat uit- sluitend voor de autoriteiten bedoeld is en geen toezegging van producteigenschappen inhoudt.
