75514001 - Automatisme électrique BERKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur analogique 4 canaux
Marque	Berker
Modèle	75514001
Catégorie	Automatisme électrique
Alimentation	24 V CA ±10%, max. 308 mA
Tension bus KNX/EIB	21 - 32 V CC
Puissance absorbée bus	150 mW typique
Nombre de sorties analogiques	4
Plages de sortie	0...1 V, 0...10 V, 0...20 mA, 4...20 mA
Charge minimale sortie tension	1 kΩ
Charge maximale sortie courant	500 Ω
Connexions	Sorties et alimentation : bornes à vis ; bus : borne de connexion et dérivation KNX
Largeur de montage	4 modules / 72 mm
Poids	env. 180 g
Température ambiante	-5 °C à +45 °C
Température de stockage/transport	-25 °C à +70 °C
Humidité	max. 93% HR, sans condensation
Type de protection	IP20 selon EN 60529
Fonctions principales	Conversion de télégrammes KNX en signaux analogiques pour pilotage de systèmes CVC ; extension possible à 8 sorties avec module 7552 40 01 ; pilotage forcé ; désactivation des sorties inutilisées ; surveillance de court-circuit
Sécurité	Installation réservée à un électricien qualifié ; ne pas raccorder de ballasts électroniques ou de transformateurs avec entrée 1-10 V ; ne pas appliquer de tensions externes sur les sorties ; ne pas connecter les bornes GND entre actionneur et module (risque de destruction)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs ou solvants. Débrancher l'alimentation avant tout entretien.

FOIRE AUX QUESTIONS - 75514001 BERKER

Comment installer l'actionneur analogique Berker 75514001 ?

L'installation doit être réalisée par un électricien qualifié. Encliqueter l'appareil sur un rail DIN 35 mm (EN 50022). Raccorder l'alimentation 24 V CA, le bus KNX/EIB via la borne prévue, et les actionneurs sur les sorties A1 à A4. Respecter les consignes de sécurité : ne pas appliquer de tensions externes sur les sorties.

Quelles sont les plages de sortie disponibles ?

Les sorties peuvent être configurées par logiciel en signaux de tension (0...1 V ou 0...10 V) ou de courant (0...20 mA ou 4...20 mA). La charge minimale pour les sorties tension est de 1 kΩ, et la charge maximale pour les sorties courant est de 500 Ω.

Comment ajouter un module d'extension (réf. 7552 40 01) ?

Connectez le module d'extension via le connecteur système 6 contacts fourni. L'installation/désinstallation doit se faire hors tension. Après remplacement, l'actionneur effectue une réinitialisation de 25 secondes. Attention : toute modification de module nécessite une mise à jour de la configuration projet.

Que signifie le voyant DEL d'état rouge clignotant lentement ?

Un clignotement rouge lent (1/s) indique un défaut : soit une sous-tension sur le module connecté, soit une absence de projet ou une erreur de paramétrage. Vérifiez l'alimentation et rechargez la configuration.

Puis-je utiliser cet actionneur avec des ballasts électroniques 1-10 V ?

Non, il est formellement interdit de raccorder des ballasts électroniques ou des transformateurs avec entrée de commande 1-10 V sur les sorties de l'appareil. Cela pourrait endommager l'actionneur.

Comment paramétrer les sorties analogiques ?

Le paramétrage s'effectue via un logiciel KNX certifié, en chargeant la banque de données produit Berker (disponible sur www.berker.de). Vous pouvez définir le type de signal (tension ou courant), les plages, et activer/désactiver les sorties inutilisées.

Quelle est la consommation électrique maximale ?

L'alimentation 24 V CA peut consommer jusqu'à 308 mA. Le bus KNX nécessite 21-32 V CC avec une puissance typique de 150 mW.

Comment tester le bon fonctionnement de l'appareil ?

Après mise sous tension, la DEL d'état tricolore doit passer par orange (balayage module), puis vert fixe si la configuration est valide. Les DEL jaunes des sorties s'allument lorsque le signal de sortie est non nul. En cas de court-circuit sur une sortie tension, celle-ci est désactivée.

Quel type de câble utiliser pour les connexions ?

Les bornes à vis acceptent du fil unifilaire de 0,5 à 4 mm², et du fil multibrins sans embout de 0,34 à 4 mm² ou avec embout de 0,14 à 2,5 mm². Le bus KNX utilise une borne de connexion et dérivation spécifique.

L'appareil est-il compatible avec les systèmes KNX tiers ?

Oui, l'actionneur est conforme aux réglementations KNX et peut être intégré dans tout système KNX utilisant un logiciel de configuration certifié. Il convertit les télégrammes 1 ou 2 octets en signaux analogiques.

MODE D'EMPLOI 75514001 BERKER

Actionneur analogique 4 canaux

Informations sur le système

Cet appareil est un produit du système EIB KNX/instabus et satisfait aux réglementations KNX.

Des connaissances détaillées en la matière acquises dans le cadre de stages instabus sont nécessaires pour la compréhension.

Le fonctionnement de l'appareil est tributaire du logiciel.

Vous trouverez des informations détaillées sur le logiciel qui peut être chargé et sur l'ampleur des fonctions qui y en résultent ainsi que sur le logiciel lui-même dans la banque de données de produit du fabricant.

La planification, l'installation et la mise en service de l'appareil sont réalisées à l'aide d'un logiciel certifié KNX.

Vous trouverez la banque de données des produits ainsi que les descriptifs techniques mis à jour en permanence en consultant les sites www.berker.de

F

Consignes relatives au danger

Attention!

• La mise en place et le montage d'appareils électriques doivent obligatoirement être effectués par un électricien spécialisé. Les prescriptions en matière de prévention des accidents sont à observer.
• La non-observation des consignes d'installation peut entraîner des risques d'incendie ou autres dangers.
• Ne pas raccorder des ballasts électroniques ou des transfos électroniques avec entrée de commande 1-10 V aux sorties de l'appareil.
• Ne pas raccorder des tensions externes aux sorties. Les composants raccordés doivent assurer une séparation sûre par rapport aux autres tensions.
• Ne pas raccorder les bornes GND aux bornes de la même désignation d'un module actionneur analogique (risque de destruction!).

Fonction

• L'actionneur analogique EIB est muni de 4 sorties analogiques et convertit des télégrammes KNX/EIB (1 octet et 2 octets) dans des signaux de sortie analogiques.
• Ces signaux de sortie analogiques permettent aux actionneurs des systèmes de chauffage, de ventilation et de conditionnement d'air d'adapter leurs grandeurs de sortie aux informations reçue par le bus et de participer ainsi à des procédés d'asservissement.
• Les sorties sont paramétrées par le logiciel pour fournir des signaux de courant ou des signaux de tension.
  sorties tension: 0...1 V 0...10 V sorties courant: 0...20 mA 4...20 mA
• Les sorties tension sont surveillées pour détecter des court-circuits.
• L'état de sortie est indiqué par des DEL d'état.

F

Fonction

• Avec le module actionneur analogique 4 canaux, no. de cde. 7552 40 01, le nombre des sorties analogiques peut être porté de 4 à 8. La connexion se fait avec un connecteur de système.
• Les grandeurs de sortie peuvent être asservies au pilotage forcé.
• Les sorties non nécessaires peuvent être désactivées.

Montage

L'appareil est fixé par enclipsage sur rail modulaire de 35 x 7,5 mm selon EN 50022.

Le raccordement d'un module actionneur analogique se fait exclusivement avec un connecteur de système à 6 contacts (fourni avec le module actionneur analogique).

Pour son fonctionnement, l'actionneur analogique EIB a besoin d'une alimentation de 24 V externe, p.ex. no. de cde. 7591 00 01.

Celle-ci peut également alimenter un module actionneur analogique connecté ou d'autres appareils.

Pour permettre un raccordement facile, les bornes d'alimentation sont doubles et reliés internement (marqué d'un point «•»).

F

Actionneurs analogiques connectables

Consignes de sécurité

• Ne pas raccorder de ballasts électroniques ou de transfos électroniques avec entrée de commande 1-10 V aux sorties de l'appareil.
• Ne pas raccorder de tensions externes aux sorties. Les composants raccordés doivent assurer une séparation sûre par rapport aux autres tensions
• Ne pas raccorder les bornes GND aux bornes de la même désignation d'un module actionneur analogique (risque de destruction!).

Actionneurs analogiques connectables

• Les sorties de courant doivent être chargées avec 500 Ω maxi.
• Les sorties de tension doivent avoir une charge mini de 1 kΩ.
• Les bornes GND des sorties A1 ... A4 sont reliées internement.
• En cas de court-circuit d'une sortie de tension entre A1 ... A4 et GND, la sortie en question est désactivée.

F

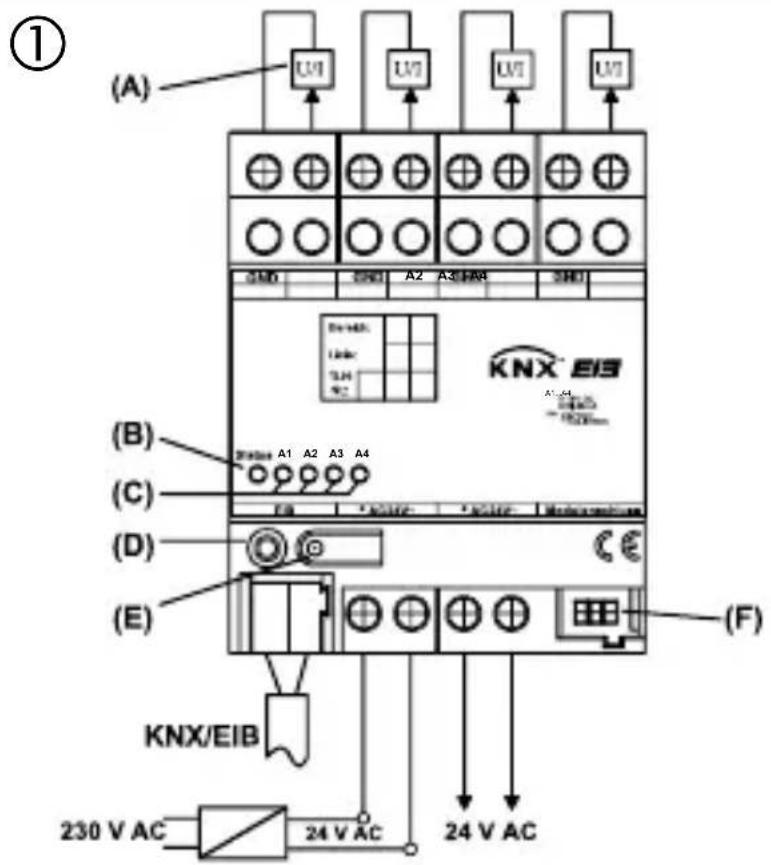

Schéma de connexion

(①) (A) U1 U2 U3 U4 U5 SM0 SM1 A2 A3 A4 SM0 SM1 A2 A3 A4 B C D (E) KNX/EIB 230 V AC 24 V AC F E1 E2 E3 E4 NE1 NE2 NE3 NE4 NE5 NE6 NE7 NE8 NE9 NE10 NE11 NE12 NE13 NE14 NE15 NE16 NE17 NE18 NE19 NE20 NE21 NE22 NE23 NE24 NE25 NE26 NE27 NE28 NE29 NE30 NE31 NE32 NE33 NE34 NE35 NE36 NE37 NE38 NE39 NE40 NE41 NE42 NE43 NE44 NE45 NE46 NE47 NE48 NE49 NE50 NE51 NE52 NE53 NE54 NE55 NE56 NE57 NE58 NE59 NE60 NE61 NE62 NE63 NE64 NE65 NE66 NE67 NE68 NE69 NE70 NE71 NE72 NE73 NE74 NE75 NE76 NE77 NE78 NE79 NE80 NE81 NE82 NE83 NE84 NE85 NE86 NE87 NE88 NE89 NE90 NE91 NE92 NE93 NE94 NE95 NE96 NE97 NE98 NE99 F

Connexion

F

GND : potentiel de référence pour sorties A1 ... A4

A1 ... A4 : sorties analogiques

KNX/EIB : borne de connexion KNX/EIB

24 V AC : tension d'alimentation externe

(A) : appareils à interface analogique
(B) : DEL d'état tricolore (rouge, orange, vert)
(C) : DEL d'état des 4 sorties analogiques (jaunes)
(D) : DEL de programmation
(E) : touche de programmation
(F) : connecteur de système 6 contacts pour connexion d'un module actionneur analogique

F

Installation d'un module actionneur analogique

Lors de l'installation d'un module actionneur analogique, les régles de base suivantes sont à observer

• L'appareil est prévu pour le raccordement d'un module actionneur analogique au maximum.
• Le remplacement d'un module d'extension par un autre du même type, p.e.x. en cas de défaillance, peut être effectué pendant le service normal (couper la tension du module!). Après le remplacement, l'actionneur analogique effectue une remise à l'état initial au bout de 25 secondes. Toutes les sorties de l'actionneur analogique et aussi celles des modules de sortie analogiques connectés sont ainsi réinitialisées et ramenées à l'état d'origine.
• Il est inadmissible d'enlever ou d'ajouter des modules sans adapter la configuration de projet et sans la charger ensuite dans l'action-neur analogique, ceci pouvant entraîner des dysfonctionnements du système.

Mise en service

F

Après le premier enclenchement, l'actionneur analogique passe au balayage module (DEL d'état: «Orange / allumée»).

Comme un nouveau dispositif ne contient par défaut pas de configuration de projet, la DEL d'état signalise cet état en passant au «Rouge/clignotement rapide».

Un module actionneur analogique connecté signalise son état de fonctionnement par la DEL d'état en «Clignotement rapide».

Après avoir chargé une configuration dans l'actionneur analogique, la DEL d'état passe au «Vert / allumée». La DEL d'état du module s'éteint.

F

DEL d'état

Etat du dispositif (tricolore rouge, orange, vert)

Eteint : pas d'alimentation

Orange/allumée : balayage mod. par actionneur analogique

Orange/clignote rapidement. : balayage mod. actionneur analogique

Rouge/clignote lentement : défaut: sous-tension à la connexion module

Rouge/clignote lentement : défaut: pas de projet / erreur de paramétrage,

Vert/clignote lentement : allocation d'adresse, balayage module terminé, configuration de projet OK

Vert/clignote rapidement. : chargement de paramètres dans le module

Vert / allumée : balayage module terminé, tout OK

clignotage lent = 1/s; clignotage rapide = 2/s

DEL d'état

Signaux de sortie A1 ... A4 (jaune):

DEL éteinte : signal de sortie égale à zéro

DEL allumée : signal de sortie supérieur à zéro

F

Caractéristiques techniques

Alimentation

Tension d'alimentation : C.A. 24 V ±10 %

Consommation électrique : max. 308 mA

Tension KNX/EIB : 21 - 32 V C.C.

Puissance absorbée KNX/EIB : typique 150 mW

Température ambiante : -5 °C à +45 °C

Température de stockage/transport : -25 °C à +70 °C

Humidité

Ambiante/stockage/ transport : max. 93% h. r., pas de rosée

Type de protection : IP 20 selon EN 60529

Largeur de montage : 4 modules / 72 mm

Poids : env. 180 g

Caractéristiques techniques

Connexions

Sorties, alimentation : Bornes à vis

unifilaire : 0,5 mm

^2 à 4 mm ^2

Fil de faible diamètre (sans embout) : 0,34 mm ^2 à 4 mm ^2

Fil de faible diamètre (avec embout) : 0,14 mm ^2 à 2,5 mm ^2

KNX/EIB : Borne de connexion et de dérivation

Module actionneur analogique : Connecteur de système 6 pôles

F

Caractéristiques techniques

Sorties analogiques

Nombre : 4

plages de fonctionnement : 0...1 V, 0...10 V, 0...20 mA, 4 ... 20 mA

charge signaux de tension : ≥ 1 k

charge signaux de courant : < 500 Ω

Alimentation module actionneur

analogique : 24 V C.C. via bus de système, max. 80 mA

Sous réserve de modifications techniques

Nous prêtons garantie dans le cadre de la législation en vigueur.

Veuillez envoyer l'appareil défectueux en port payé à notre service après-vente central en joignant une description du défaut:

CE Le signe CE est un signe de libre circulation: il est destiné exclusivement aux autorités et ne représente aucune garantie de qualité.
